Всех приветствую! Есть Gigabyte H110-D3A, столкнулся со странным поведением, мать поочередно грузится с main/backup BIOS. Ко мне она попала с биосом F25a, прошил через fpt F25 модифицированный под ксеоны, перезагрузился, зашел в биос, вижу F25. Выключаю комп, снова включаю, захожу в биос, вижу F25a. Снова выключаю, включаю, вижу F25 Далее - прошил модифицированный F25 через прищепку в обе флешки, поведение не изменилось (в одном русский язык поставил, в другом английский, чтоб отличать). Далее - стёр флешку b_BIOS, теперь либо грузится нормально, либо черный экран (ну в целом уже ожидаемо). Далее - через Q-Flash прошил оригинальный F25, прошло нормально, обе флешки прошились, поведение не изменилось. Батарейку менял, джампером биосЫ скидывал, в бубен стучал. Сталкивался кто с таким?

Приветствую!

Мать Maximus Z790 Hero

Что я делаю не так?

P.S. https://imgur.com/a/FouXZ44

KotTHECat
Попробуйте сначала:
fs0:

Раньше (на Z170) всегда старался пользоваться DOS-версией FPT, а теперь в CSME System Tools v16.х таковая, к сожалению, отсутствует.
Впервые решил воспользоваться FPT.efi и таких тонкостей не знал.

В очередной раз премного благодарен!

https://imgur.com/a/zjpqkd6

Зашёл на сайт ASUS а там для моей старенькой ROG STRIX Z490-H GAMING до сих пор BIOS обновления выкатываются, уже есть и от 2025 года, и что-то у меня руки зачесались обновится)
На данный момент у меня BIOS 1003 от декабря 2020 года, стоит это делать или не трогать то, что хорошо и стабильно работает?)

Привет. Только на свой страх и риск, или запастись программатором и знать что делать.

Добавлено спустя 1 час 28 минут 4 секунды:

У меня была похожая проблема, система стартовала только из резервной BIOS, флешка основного BIOS была поджаренная, вычислил это дело только заменой основной микросхемы BIOS, хотя на программаторе ошибок никаких небыло.

Добавлено спустя 1 час 33 минуты 44 секунды:
Доброго времени. Это сообщение есть в другой теме, но там говорят что не в тему, поэтому напишу еще сюда.
Решил провести эксперименты с Dual-Bios на примере с платой Z370PD3/Z270PD3 от Gigabyte. Предварительно поставил микросхемы на панельки чтоб легко менять.
1. Специально прошил файл mp3 на основную микросхему Bios, и запустил. Плата включалась и выключалась. Но после 5 или 6 включения пошла загрузка и система предупредила о слете настроек. После дальнейших включений и отключений даже из сети плата грузилась нормально из резервного BIOS, знаю так как после опытов на основном BIOS рисовался mp3 с Dua Lipa во всей красе.
2. Удалил физически микросхему основного BIOS. Поведение платы как в п1.
3. Удалил физически микросхему резервного BIOS. Поведение платы как в п1.
4. Записал на основной BIOS левую прошивку поведение платы как в п1.
Дальше хотел попробовать ввостановить основной BIOS при загрузке с резервного. Это не получилось. QFlash прошивает но только ту микросхему с которой плата запустилась, FTP тоже, из под Windows также. Команда Efiflash.exe файл быоса /db пишет что прошивается основной и резервный BIOS, по факту прошивает только резервный.
Выходит что при слете основного BIOS система будет нормально работать с резервным, а основной только можно востановить на программаторе, так ли это, или есть способ востановить основной из под системы.???
Может информация кому будет полезной.
И еще момент, если старт пошол из основного BIOS то при прошивке через QFlash автоматом шьет и резервный.

И дескриптор тоже затерли?

DeathBringer Ну конечно все затер что только можно было и засунул туда mp3 Dua Lipa через программатор, програматтору по барабану что шить.
Тем более система стартанула и без основной микросхемы BIOS, при наличии резервной разумеется.

Добавлено спустя 33 минуты 50 секунд:
С efiflash.exe интиресно получилось, так как я использовал в опытах последнюю прошивку для Z370PD3.F15, а там сказано что она вроде капсульна без возможности отката, странно но в начале ее нет куска того что надо отрезать как в Asus. Надо будет еще провести пару опытов с другими версиями BIOS.

Добавлено спустя 47 минут 45 секунд:
Да и раньше было сказано что монтаж на материнке Gigabyte Z370/270PD3 немного отличный от бордвю. Там например нет некоторых елементов в обвьязке микрух BIOS это и транзисторы и конденсаторы. Ревизия платы не менялась Rev1.0 без вариантов. Могли вносится какие то изминения на позних версиях, но нигде не указывались, могли чтото в биосе намутить так что хз. Главное работает.

Доброго времени суток всем! Возможно, кому-то пригодятся мои наработки, а может кто поможет снять защиту от стирания на чипах WINBOND W25Q256JWEQ.
Решил поиздеваться над новенькой Asrock B650M-H/M.2+ . Задача была попытаться вшить SLIC, изменить DMI (название платы, корпуса, серийник корпуса), изменить интерфейс BIOS. Сразу заказал новый чип биоса с Али, почти сразу он заблокировался, а потом заказал еще 5 оптом.
Программатор CH341B черный был, пытался его доработать по инструкции автора Colibri, есть на его сайте. Для данного программатора, видимо, доработка не подходит, стало хуже, вернул назад, потом дозаказал CH341A для надежности и работал с ним. Ну, и адаптер на 1.8 вольта, хотя потом проверял без адаптера уже заблокированные микросхемы, они не сгорают. Выпаял феном чип, просто паяльником не получится, формфактор WSON8, на пузе плоская площадка, подпаянная к плате, довольно долго грел на малой мощности. Сразу снял дамп программатором с него и отложил родной чип в сторону. Дальнейшие манипуляции и модификации делал именно на этом дампе. Из винды, доса, родной утилитой платы, кнопкой на задней панели платы, ничем зашивать модификации мне не удалось. Только программатором и только до момента блокировки микросхемы, что происходит после перехода платы в режим загрузки, все-равно UEFI или LEGACY. То-есть зашил новый чистый чип, вошел в биос, если мод корректный, если не корректный, перешил. Можно лазить по биосу, сохранять настройки, блокировка не происходит, как только загрузил хотя-бы DOS, все, через NeoProgrammer видно, что стоят отметки SEC и BP0 в первом регистре, QE и SRP1 и во втором регистре, снять их не получается. На новом чипе стоит только QE. Все похоже выглядит и через AsProgrammer, Colibri. Причем, ставишь родной чип, с теми - же закрытыми регистрами, материнская плата обновлять прошивку вполне себе умеет, встроенными утилитами, если использовать родную прошивку с сайта, более высокой версии. Мои моды обновлять доработанными модами уже так не проходит.

Все эти манипуляции проводил через самодельный переходник с SPI_TPM разъема платы, столько раз паять туда-сюда не реально. Провода должны быть короткими, с проводами от Arduino ничего не получилось. Шаг двухрядного разъема (14 pin, 2x7) на плате 2.0 мм , на переходнике с крышечкой под WSON8 шаг 2.54, залил их эпоксидкой со стороны пайки, чтобы ноги не поотламывались . Спаивал по этой схеме (SPI_TPM разъем - нога микросхемы W25Q256JWEQ) : 1-3, 2-1, 3-2, 5-4, 10-5, 11-6, 13-8, 14-7. При вытаскивании микросхемы, батарейку тоже доставал, за редким исключением.

По программной части.


Результат меня, на данный момент, устраивает, остались заблокированные микросхемы, причем некоторые по глупости перезаписанные без стирания, нужно было сразу проверять, иначе программа просто пишет, что возможно, ошибка стирания и накатывает новую прошивку, после чего, естественно, ничего уже не грузится. Сброс биоса к заводским настройкам тоже не помогает разблокировке тех, что грузятся. Если кто подскажет, как разблокировать, если это вообще возможно, буду благодарен.

У меня обе флешки живые, только мать грузилась (абсолютно нормально) поочерёдно с основной/резервной. Разобрался, в общем. Дело было в видюхе. Для тестов стояла древняя 8600GT, и вот с ней творились такие чудеса. Поставил RX 5500XT, всё сразу стало работать нормально. Такие вот дела.

подскажите, материнская плата TUF GAMING B650-PLUS ,пытаюсь обновить биос и ничего не происходит; если через кнопку на плате-то просто мигает как будто идет процесс ,но не обновляет;а через биос-считывает, потом перегружается комп и виснет..

mescal
Попробуйте другую флэшку (меньшего объема), чтобы прошить с кнопки надо обязательно переименовать файл и он должен в корне флэшки быть.
У меня такая же плата обновлял BIOS без проблем на 3072 версию. Сейчас уже 3208 лежит...надо обновится.

ну вот я как-то один раз до этого обновился..и все-больше не хочет
остается только вариант с программатором?

mescal
Если есть функция USB BIOS FlashBack, программатор вроде и не нужен. Убедитесь что все делаете правильно, строго по инструкциям с сайта Asus, и от платы. Пробуйте разные версии BIOS, правильно переименовывайте их (используя BIOSRenamer), флешку правильно отформатируйте, т.к. в инструкции от этой платы не указан конкретный usb порт, в который надо вставлять флешку, то попробуйте в разных портах.




Может это потому, что при обновлении BIOS, сбрасываются все настройки BIOS на заводские, т.е. на те что по-умолчанию. На запуск операционной системы влияют настройки BIOS, проверьте что настройки BIOS выставлены те, которые поддерживаются вашей ОС. Например для поддержки Win 7 в BIOS нужно выставить настройки, в меню "Boot menu" : CSM (Compatibility Support Module) Launch CSM = [Enabled], Secure Boot = [Disabled], OS Type = [Other OS], Boot Device Control = [Legacy OPROM], Boot Storage Device = [Legacy], Fast Boot = [Disabled], USB Configuration "Legacy USB Support" = [Enabled] или [Auto].
Для новых ОС win 10-11, в зависимости от того при каких настройках они были установлены, иногда требуется включить в "Advanced menu": "Trusted Computing settings" или "Trusted Platform Module (TPM)", и в "Boot menu" поменять соответствующие настройки Secure Boot = [Enabled], OS Type = [Windows UEFI Mode], возможно Launch CSM = [Disabled].
Ну если по-прежнему ОС не запускается, тогда смотрите другие настройки, какие там могут быть, не знаю, может связанные с дисками, NVMe Configuration, SATA Configuration [AHCI] и другие. Иногда на сайте выкладывают Beta версии BIOS, поэтому надо посмотреть какие изменения в ней, и понять стоит ли ее устанавливать, или может наоборот поставить другую, стабильную, выпущенную ранее. По идее в коробке с платой, должен был быть диск с драйверами и рекомендуемой версий BIOS, возможно и с ней будет нормально работать, если процессор и оперативная память поддерживаются в ней. В общем если проблемы есть, то пробуйте, а если нет, процессор и оперативная память поддерживаются, то лишний раз BIOS обновлять не стоит, обычно, производительности это не добавит.
п.с. подсветка отключается в "Advanced menu", пункт "Onboard Devices Configuration", LED lighting = [Stealth Mode] All LEDs will be disabled.

Справочник по настройкам UEFI-BIOS: https://ru.gecid.com/mboard/spravoshnik_po_nastroyikam_bios/

Спасибо, накопитель по умолчанию форматировался с таблицей GPT,которая по умолчанию в системе,руфус помог исправить)

mescal
Бывает. У меня как-то флешку вообще не получалось отформатировать, даже открыть ее не получалось, выдавало ошибку "Требуется форматирование", а форматирование не получалось завершить, т.к. возможно не те параметры выбирал (хотя вроде и стандартные). В результате помогло:

Флешка стала как новая, хорошо на ней не было важных данных. А перестала она определяться после того, как пытался ее сделать загрузочной, через какую-то программу.

Basile_Od

Не обычная микросхема WINBOND W25Q256JWEQ, "с напряжением 1.8V (VCC 1.7-1.95V)", значит для CH341a нужен адаптер на 1.8V, не пробовал такие записывать. Да, как я понял, и защиту мне снимать никогда не требовалось.

А в программах AsProgrammer_2.1.0.13_fix, NeoProgrammer V2.2.0.10, не помогает кнопка "Снять защиту (изменить SREG)"?
Может быть дело еще в неправильном подключении, там плохом контакте, или замыкает где, поэтому не получается правильно считать и записать. Но это можно проверить, считав флешку несколько раз, поочередно разными программами AsProgrammer и NeoProgrammer, и сравнив, они одно и то же показывают, или каждый раз - разное, при каждом прочтении.

Биосы для Foxconn h61s вдруг кому пригодится. Есть также на H61MX биос, подошел на h61s. На основе самого свежего биоса сделал мод с поддержкой нвме накопителей, рабочий. Накатывал через программматор CH341A. Также имеется дамп старого биоса. https://drive.google.com/file/d/1lLNy0p ... sp=sharing

Это зачем у меня есть дешман CH341A, подключал разные флешки и все норм. Правда одна была поджаренная, но ее программатор записывал и читал и все норм, а материнка послала по дальше, пришлось менять.

Qflash, возможно ты ошибаеься про поджаренную флешку. Десять лет назад я расколол этот прикол, это только для мобо Асус. Не стартует мобо, если у флешки не выставлен бит S9 16-битового регистра статуса SR. Это бит QE, Quad Enable. По моей просьбе Александр, автор Colibri, добавил SR, также он есть в NeoProgrammer.

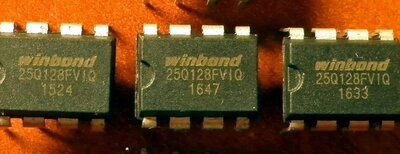

Исключено, я заказывал две идентичных у них все настройки были одинаковы. Другая работает как зверь. Я потом з дури поставил на основную BIOS Winbond W25Q128F, а на резервную MX25L128F, все в полнейшем порядке работает. Как то так.
Я долго искал проблему с слетом настроек BIOS при отключении от сети 220, оказалось битая флешка.
Может кому пригодится информация. Если поставить две разные флешки по производителю но идентичны по параметрам то это будет работать, на Gigabyte проверено.
