  avenger
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Материнская плата lenovo rd450x hyperscale.

!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.
Фото и версии
Вложение:
2.png [ 627.51 КБ | Просмотров: 79714 ]
Вложение:
2023-12-29_11-10-33.png [ 219.33 КБ | Просмотров: 140051 ]

Вложение:
Комментарий к файлу: фото
foto_rd450x.jpg [ 89.28 КБ | Просмотров: 140051 ]

Известно как минимум о двух видах данной материнской платы c разными встроенными сетевыми картами:
1) 10Gbit*2 сетевой картой на intel i540, визуально можно отличить по наличию радиатора возле PCI-E слотов
Вложение:
Комментарий к файлу: 10g
2023-12-29_11-31-49.png [ 490.29 КБ | Просмотров: 140051 ]

2) 1Gbit*2 сетевой картой на intel i350
Вложение:
Комментарий к файлу: i350
i350.png [ 117.32 КБ | Просмотров: 140051 ]
Характеристики
Формфактор: EATX
Чипсет: intel с612
Процессоры: 2*LGA2011-3 2600 v4(v3) intel Xeon Haswel-EP (4,6,8,10,12,14 ядер) от 1,6 до 3,5 МГц
Память: 16*DDR4 2400 МГц (RDIMM, LRDIMM) до 1024 GB
6 PCI-e слотов (2*16x 4*8x) ver 3
3 usb 2.0 (один на плате)
2 Usb 3.0
2 SATA
Встроенный HBA контролер 6gb+ два разъёма SAS SFF-8087
VGA
BMC/IPMI
Особенности платы
Для работы не в комплектом корпусе lenovo необходимы колхозные переходники(которые, как правило, поставляются вместе с платой)
Вложение:
perehod .jpg
perehod .jpg [ 142.6 КБ | Просмотров: 140051 ]

Схема переходников:
Вложение:
lenovo_led.jpg [ 36.67 КБ | Просмотров: 140044 ]

pwr sw - кнопка включения
reset sw - кнопка reset
pwr led - светодиод питания
hdd led - светодиод активности дисковой системы
Вложение:
D450X1.jpg [ 121.03 КБ | Просмотров: 140044 ]

Наличие этого переходника обязательно!
Иначе материнка не стартует
Документация к материнской плате.
!Осторожно много китайского языка!
Англоязычной документации найти не удалось!
Вложение:
Lenovo RD450X.pdf [3.93 МБ]
Скачиваний: 4460
Основные выявленные проблемы материнской платы
1) Скудный по настройкам BIOS
2) Глючный BMC/IPMI
проблемы вытыкающие из этого:
3) Неуправляемые вентиляторы.
4) PCIe Bifurcation - не включается/отсутствует в bios.
BIOS
Известно о следующих версиях bios:

2.19 - нет отзывов об эксплуатации
2.31 - отсутствует раздел IntelRCSetup > IIO Configuration
BMC/IPMI
Известно о следующих версиях BMC:

2.36.1315 - множество ошибок, не весь список доступных на плате сенсоров.
3.24.1145 - множество ошибок, не весь список доступных на плате сенсоров, плата не включается через bmc, постоянно засирает лог ошибками, вероятно не родной для этой платы
4.10.1011 - нет отзывов
4.11.1027 - нет отзывов

Форумные гайды
Инструкция по добавлению юзера, удалению, смены пароля в ipmi и привилегий.
Замена МАС адресов.
Распиновка разъема передней панели.
Реклама

Партнер
  KatzSmile

Junior
Статус: Не в сети
Регистрация: 04.04.2023
Брал тут https://www.ozon.ru/product/materinskay ... 128494416/
  bzzz77

Junior
Статус: Не в сети
Регистрация: 28.03.2019
Цитата:
Брал тут https://www.ozon.ru/product/materinskay ... 128494416/

хороший ценник, правда без 10g.
  KatzSmile

Junior
Статус: Не в сети
Регистрация: 04.04.2023
bzzz77 писал(а):
Цитата:
Брал тут https://www.ozon.ru/product/materinskay ... 128494416/

хороший ценник, правда без 10g.


Там именно что 10G, описание у продавана просто не правильное. А плата как раз с 10G портами.


Вложения:
Screenshot 2024-01-29 093257.png
Screenshot 2024-01-29 093257.png [ 3.37 КБ | Просмотров: 3457 ]
  bzzz77

Junior
Статус: Не в сети
Регистрация: 28.03.2019
Цитата:
Там именно что 10G, описание у продавана просто не правильное. А плата как раз с 10G портами.

еще лучше, спасибо за наводку.
  KatzSmile

Junior
Статус: Не в сети
Регистрация: 04.04.2023
bzzz77 писал(а):
Цитата:
Там именно что 10G, описание у продавана просто не правильное. А плата как раз с 10G портами.

еще лучше, спасибо за наводку.


Только прошу учесть, что продаван китаец, а с них станется прислать совсем не ту версию платы. Вот жаль что они никак не обозначают различия между версиями плат, так что наверное только и остается что попросить в чате с продавцом продать версию с X540 и вертикальными разъемами. И да, еще эти платы есть на али, можно посмотреть там, ценник такой же плюс минус лапоть.
  sergeyjob007

Junior
Статус: Не в сети
Регистрация: 28.01.2024
KatzSmile писал(а):
Брал тут https://www.ozon.ru/product/materinskay ... 128494416/

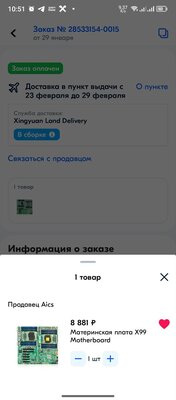

Спасибо! Тоже заказал там. посмотрим, что пришлют китайцы. На алике ценик от 12к начинается, а на Авито барыги еще обижаются, когда просишь не накручивать за Авито доставку. У меня уже есть версии 10g и 1g с угловыми разъемами. Надеюсь теперь и с прямымиибудет для полной коллекции. )


Вложения:
photo_2024-01-29_11-14-18.jpg [ 52.75 КБ | Просмотров: 3432 ]
  avenger

Junior
Статус: Не в сети
Регистрация: 12.10.2021
KatzSmile писал(а):
Там именно что 10G, описание у продавана просто не правильное. А плата как раз с 10G портами.

sergeyjob007 писал(а):
Спасибо! Тоже заказал там.


У меня как раз такая плата: 10G и прямые разъемы. ver 1.3
Есть проблема: на мою плату нормально не ставится версия bios с поддержкой бифуркации , та которая на основе 602, 超微450.zip.
Уже по-разному ставил, но эффекта 0. Возможно, ставлю как то не так или руки из жопы. В любом случае получается полупустой биос.
С другой стороны, нормально ставится rd450x3.zip и там открыты IntelRCSetup и Resizable Bar.
И один раз даже удалось заставить плату включить бифуркацию и она заработала(показала все подключенные nvme накопители).
Но повторно бифуркация не завелась. Проверить Resizable Bar нет возможности.

Что с этим делать непонятно. Может кто-то решил этот вопрос?
  sergeyjob007

Junior
Статус: Не в сети
Регистрация: 28.01.2024
avenger писал(а):
KatzSmile писал(а):
Там именно что 10G, описание у продавана просто не правильное. А плата как раз с 10G портами.

sergeyjob007 писал(а):
Спасибо! Тоже заказал там.


У меня как раз такая плата: 10G и прямые разъемы. ver 1.3


Какой изначально bios стоял? Прошивали через веб-морду по IPMI?
  avenger

Junior
Статус: Не в сети
Регистрация: 12.10.2021
sergeyjob007 писал(а):
Какой изначально bios стоял? Прошивали через веб-морду по IPMI?


Изначально стоял 231.
Прошивал через веб-морду BMC.

Пробовал прошить через afudos/afulnx, но так и не удалось. В зависимости от прошиваемой и прошитой ранее версии биос, получал разные ошибки:
46 error problem getting flash information
18 error secure flash rom verify fail
3 error rom file size does not match existing bios size
  KatzSmile

Junior
Статус: Не в сети
Регистрация: 04.04.2023
Народ. Столкнулся с такой проблемой - на плате четыре разъема SYS_FAN, но вебморда BMC видит только три c первого по третий. При этом все вентиляторы крутятся. Вот сижу и гадаю виноват ли в этом биос, BMC или плохо пропаянные датчики на плате?
  avenger

Junior
Статус: Не в сети
Регистрация: 12.10.2021
KatzSmile писал(а):
. Столкнулся с такой проблемой - на плате четыре разъема SYS_FAN, но вебморда BMC видит только три c первого по третий.


А сколько процессорных показывает? Один или два? И какая версия BMC у вас?


Последний раз редактировалось avenger 01.02.2024 9:40, всего редактировалось 1 раз.

  bzzz77

Junior
Статус: Не в сети
Регистрация: 28.03.2019
Цитата:
Народ. Столкнулся с такой проблемой - на плате четыре разъема SYS_FAN, но вебморда BMC видит только три c первого по третий. При этом все вентиляторы крутятся. Вот сижу и гадаю виноват ли в этом биос, BMC или плохо пропаянные датчики на плате?

я перестал париться на этот счет, вот у меня 4 ноды, на всех по три вентилятора и у каждой своя версия BMC:
Код:
======
6   | CPU Fan1         | Fan                      | 3936.00    | RPM   | 'OK'
108 | System Fan1      | Fan                      | 0.00       | RPM   | 'At or Below (<=) Lower Critical Threshold'
109 | System Fan2      | Fan                      | 0.00       | RPM   | 'At or Below (<=) Lower Critical Threshold'
110 | System Fan3      | Fan                      | 0.00       | RPM   | 'At or Below (<=) Lower Critical Threshold'
======
6   | CPU Fan1         | Fan                      | 4428.00    | RPM   | 'OK'
108 | System Fan1      | Fan                      | 0.00       | RPM   | 'At or Below (<=) Lower Critical Threshold'
109 | System Fan2      | Fan                      | 0.00       | RPM   | 'At or Below (<=) Lower Critical Threshold'
110 | System Fan3      | Fan                      | 0.00       | RPM   | 'At or Below (<=) Lower Critical Threshold'
======
33  | System Fan1     | Fan                      | 0.00       | RPM   | 'At or Below (<=) Lower Critical Threshold'
34  | System Fan2     | Fan                      | 0.00       | RPM   | 'At or Below (<=) Lower Critical Threshold'
35  | System Fan3     | Fan                      | 0.00       | RPM   | 'At or Below (<=) Lower Critical Threshold'
36  | System Fan4     | Fan                      | N/A        | RPM   | N/A
37  | CPU Fan1        | Fan                      | N/A        | RPM   | N/A
======
27  | SYS_FAN1_Speed  | Fan                      | 3444.00    | RPM   | 'At or Above (>=) Upper Non-Recoverable Threshold'
28  | SYS_FAN2_Speed  | Fan                      | 0.00       | RPM   | 'At or Above (>=) Upper Non-Recoverable Threshold'
29  | SYS_FAN3_Speed  | Fan                      | 0.00       | RPM   | 'At or Above (>=) Upper Non-Recoverable Threshold'
30  | SYS_FAN4_Speed  | Fan                      | 0.00       | RPM   | 'At or Above (>=) Upper Non-Recoverable Threshold'
31  | CPU0_FAN_Speed  | Fan                      | 2460.00    | RPM   | 'At or Above (>=) Upper Non-Recoverable Threshold'
32  | CPU1_FAN_Speed  | Fan                      | 2050.00    | RPM   | 'At or Above (>=) Upper Non-Recoverable Threshold'
  bzzz77

Junior
Статус: Не в сети
Регистрация: 28.03.2019
в целом понятно теперь почему эти платы такие "доступные" :))
  dsevosty

Member
Статус: Не в сети
Регистрация: 27.02.2020
bzzz77 писал(а):
в целом понятно теперь почему эти платы такие "доступные" :))

добрый день,
как писал ранее, ipmi 2.0 - везде работает кривовато или неустойчиво (то одно отвалится, то другое взглюкнет) по моему опыту, единственной его плюс в том, что позволяет худо-бедно управлять компом удаленно

_________________
R5 7600x,Bykski/MSI x670e Carbon/2x16Gb Pat.Venom@6400-30-37-37/AsRock PG 7900 XTX,Byksk/DQ-850-M-V2L/FI32U

  bzzz77

Junior
Статус: Не в сети
Регистрация: 28.03.2019
Цитата:
как писал ранее, ipmi 2.0 - везде работает кривовато или неустойчиво (то одно отвалится, то другое взглюкнет) по моему опыту, единственной его плюс в том, что позволяет худо-бедно управлять компом удаленно

допускаю, но на моих предыдущих asus z9ph-d16 как-то посолиднее все было.
  avenger

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Коллеги по несчастью.

Давайте еще раз обсудим вопрос на счет бифуркации.
У кого какой биос?
Как ставили?
Какие конкрентно настройки включали?


Может есть здесь специалисты, которые смогут не просто раскрыть пункты в меню, а модифицировать биос так, чтобы бифуркация работала?
  dsevosty

Member
Статус: Не в сети
Регистрация: 27.02.2020
avenger писал(а):
Коллеги по несчастью.

добрый день,
в моем случае заработал только биус для билибили (https://forums.overclockers.ru/viewtopic.php?p=18123508#p18123508)
щыл через веп-консоль бмц, включял разделение писиай для конкретных слотов (на матре написан слот и к какому процесору подключен, резивия матри 1.3 с 10г интерфейсами и косыми разьемами)

_________________
R5 7600x,Bykski/MSI x670e Carbon/2x16Gb Pat.Venom@6400-30-37-37/AsRock PG 7900 XTX,Byksk/DQ-850-M-V2L/FI32U

  sergeyjob007

Junior
Статус: Не в сети
Регистрация: 28.01.2024
dsevosty писал(а):
avenger писал(а):
Коллеги по несчастью.

добрый день,
в моем случае заработал только биус для билибили (https://forums.overclockers.ru/viewtopic.php?p=18123508#p18123508)
щыл через веп-консоль бмц, включял разделение писиай для конкретных слотов (на матре написан слот и к какому процесору подключен, резивия матри 1.3 с 10г интерфейсами и косыми разьемами)


Это тот bios, где настройки BMC не открыты? А разделы IntelRCSetup и Resizable Bar там работают?
  dsevosty

Member
Статус: Не в сети
Регистрация: 27.02.2020
sergeyjob007 писал(а):
Это тот bios, где настройки BMC не открыты? А разделы IntelRCSetup и Resizable Bar там работают?

добрый день,
настроек бмц в биусе нет, ресайзобл бар не проверял, насчет интелрцсетуп - не помню, я откатился на оригинальный или какой-то похожий

_________________
R5 7600x,Bykski/MSI x670e Carbon/2x16Gb Pat.Venom@6400-30-37-37/AsRock PG 7900 XTX,Byksk/DQ-850-M-V2L/FI32U

  bzzz77

Junior
Статус: Не в сети
Регистрация: 28.03.2019
смотрел давеча на supermicro x10drt.. классные платки, мой формат. bmc получше работает. но! проприетарные разъем для питания, так просто фиг подключишься :( остаюсь на rd450x.
