В этой теме обсуждаем общие вопросы, связанные с электротехникой, электроникой,
электронным компонентам и схемотехнике различных устройств.

Также можете выкладывать на обсуждение свои или просто понравившиеся эл.схемы
различных устройств, которые могут быть полезны посетителям данной ветки.

Новички в этом деле, имеющие вопросы, тоже обращайтесь, не стесняйтесь

Графические обозначения и буквенные коды элементов эл. схем
Буквенные коды наиболее распространенных элементов эл. схем

Т.е. все что без огромного тяжелого транса внутри сойдет?

Часы на лампах

Е-мое!
В смысле полностью на лампах, или цифры только?
Ссыль есть на это чудо?

Ну да.
Главное чтобы мощность блока питания была не ниже потребляемой устройством.

Да

Ну заявлено не ниже 0.5. БПшки по 1а.

блин я думал там усилок ламповый...

да бери любой тогда БП
напряжения какие нужны?

автор рекомендовал стаб

12в от 0.5а

А для какой схемы? Устройства?

ну купи любой импульсный тогда на 12В
они стабилизированые - вот те хрест

или можешь использовать компьютерный БП.
можно вытащить из него плату и засунуть в свой дивайс или коробку поменьше, при токе 0.5А вентилятор ему не нужен.

Напутать 2 провода я не мог.Комп конечно был включён.Я х3 чё он не заряжался.Может в телефоне дело.

Zerder помниться в какойто зарядке надо было провода data закоротить.
попробуй на них повесить сопротивление 100-300 Ом

Если под "лампами" понимаются радиолампы, то импульсники туда не ставят.

serj
Газоразрядные индикаторы.
Не покатит испульсник?

Mirai Покупаешь на рынке (находишь) адаптер на 15-18В, 0,5-1 А, ставишь на выход КРЕН8 (7812), подключаешь и радуешься.
Пофиг импульсный или нет, если на выходе сглаживающий конденсатор.

Замутил себе радики на усилок.
Пацаны электрики на работе подогнали, от выпрямителя сварочника

Несколько кг алюминия мне вкатят ништяк!

Добавлено спустя 2 минуты 2 секунды:
Надо будет только отмыть их, и ребра кое где подрихтовать.

А зачем рихтовать? Только лишь для эстетики и для красоты? Охлаждение это не улучшит. ИМХО.

viper78, для порядка!
Я уважаю чтобы все было чинно и благородно (с)

Иван555 Новый такой радик(один штку) стоит в районе 500р. Основание какой толщины будет?

Ништяк, добрый подгон мне поцики сделали!

Как есть и будет. Я ничего добавлять/городить не буду.
Транзисторы IRFP240(9240) в корпусе TO-247 спокойно встают в эти места.
#77
Только просверлю отверстия и резьбишку нарежу, все, больше не требуется ничего

Я на таких же делал усилитель 10 лет назад. Не очень удобные, но эффективные. В каждое плечо свой радик, транзисторы без прокладок.

Во-во, это и офигенный плюсище как раз!
Не люблю всяких малоэффективных (по сути), изолирующих прокладок между транзистором и радиатором.

Вот как раз таки и очень удобные
Я просто не буду плату мутить с жестко впаяными по месту транзисторами, а выведу их на проводах, и всех делов

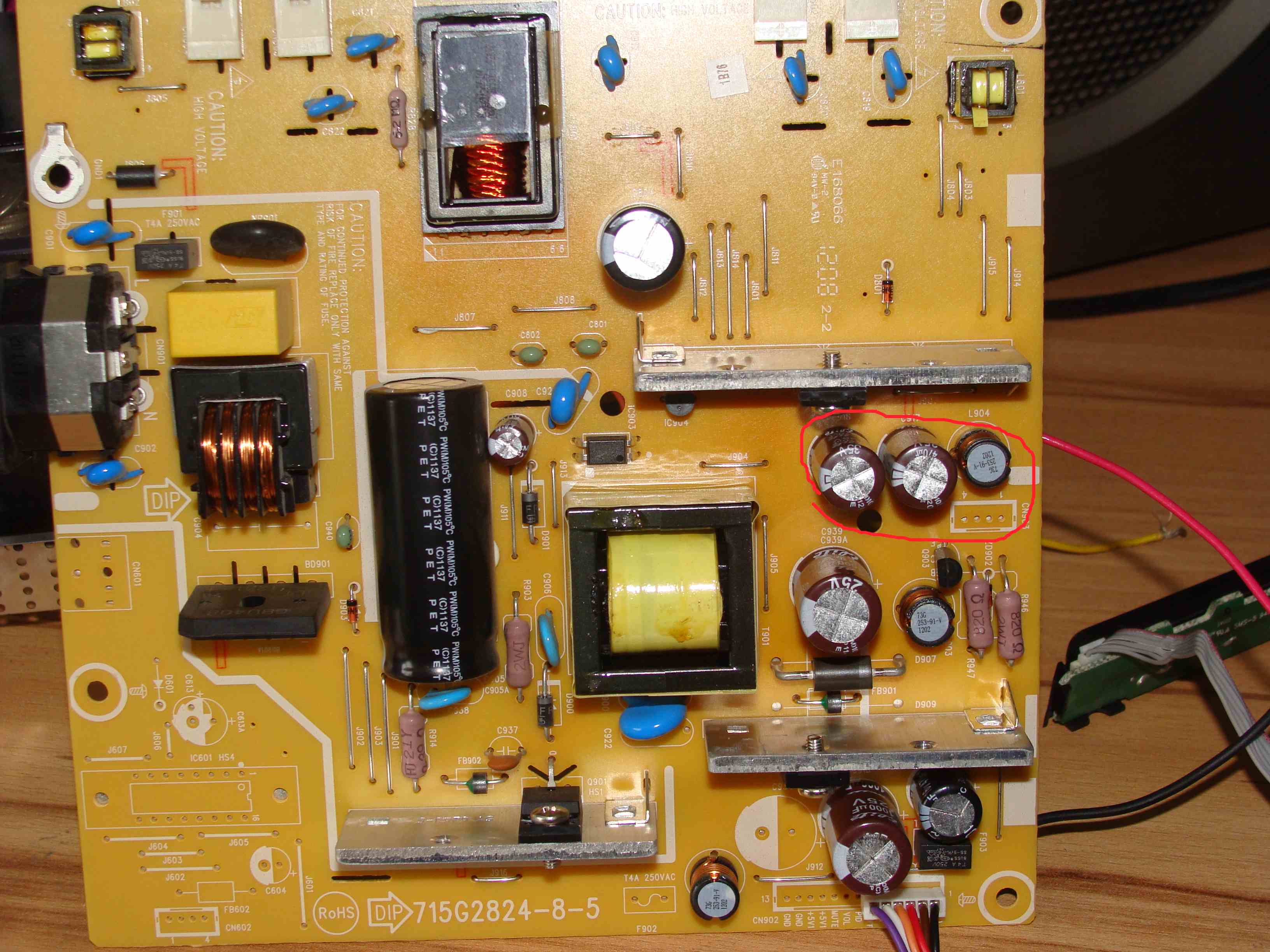

Меняю в мониторе подсветку, лампы умерли в замен ламп, ставлю светодиодную ленту. Возник вопрос с питанием ленты в инверторе есть питание ламп, там стоит инвертор перед транзистором как я понял ключевым стоят емкости по 35в две штуки. Может от туда взять питание через стабилизатор? Могу скинуть фото инвертора.

Добавлено спустя 2 минуты 16 секунд:
там 18в. относительно земли.

Добавлено спустя 51 минуту 53 секунды:

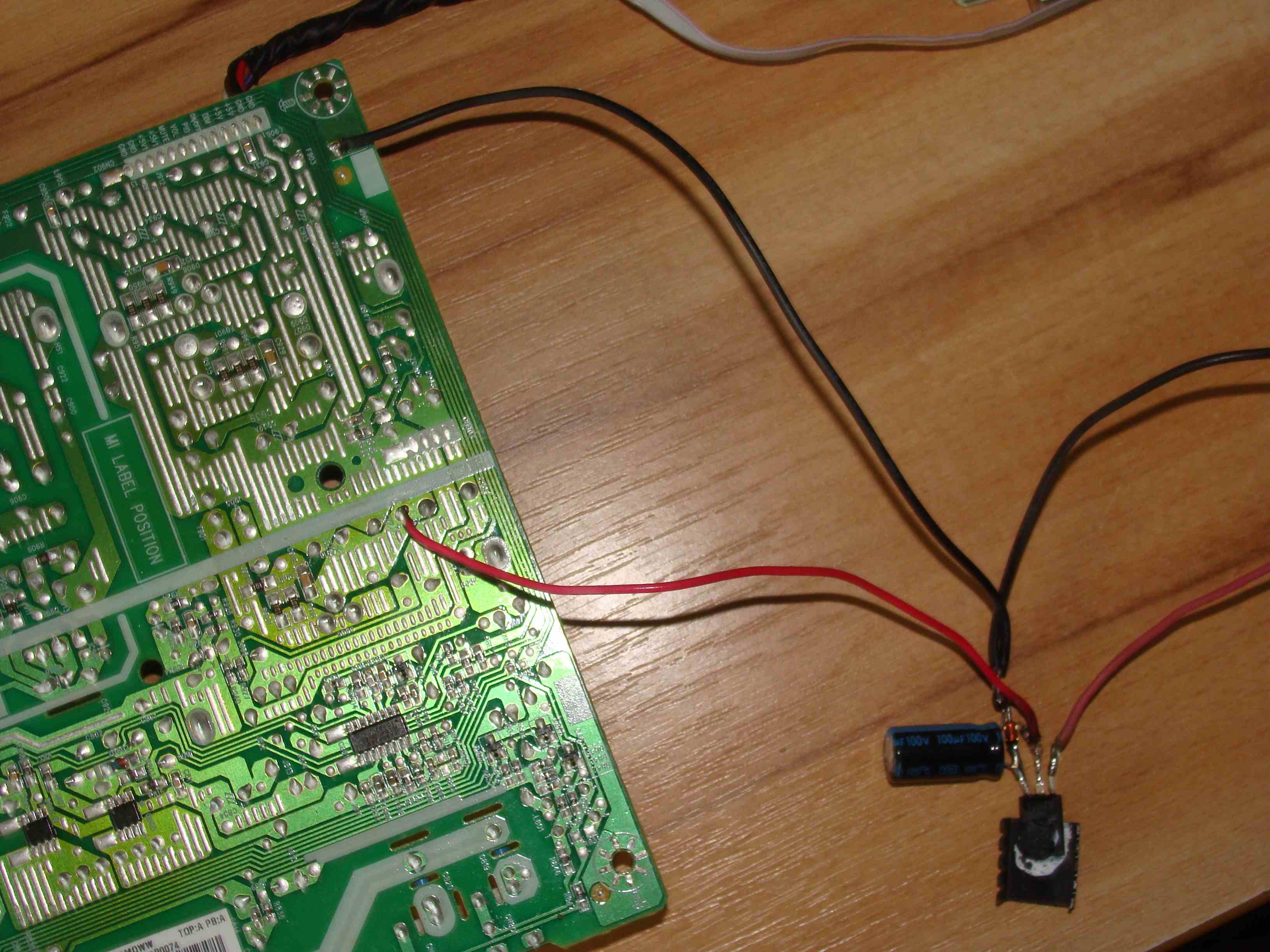

Собрал простейший параметрический стабилизатор. При подключении ленты, не хватает напряжение падает до 15в. резистор использовал 5.5ком. может уменьшить его номинал?

Добавлено спустя 5 минут 2 секунды:
#77

Добавлено спустя 36 секунд:
Может уменьшить номинил резистора чтобы транзистор полностью открывался.Транзистор кт 815а.
