Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

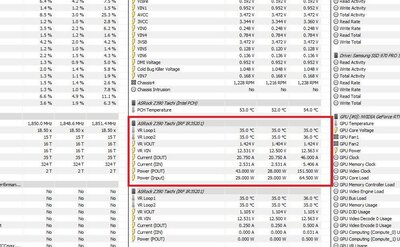

Vcore меряется через SuperIO, что даёт конскую погрешность. В хфинфо можно увидеть напряжение на выходе ВРМ, на фантоме должен быть этот датчик.

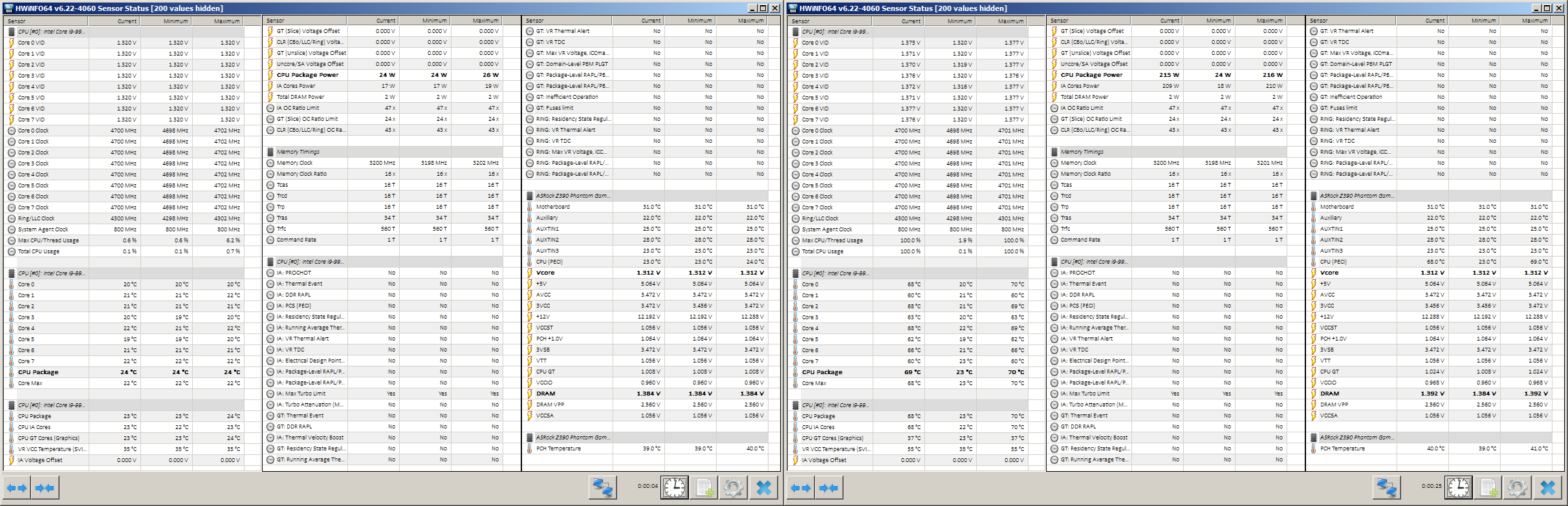

Если в ОС выбран план питания "Максимальная/высокая производительность", то без разницы. Просто 4 развернутых скрина hwinfo. В частности нужны показания VID и участок как на скрине.

Добавлено спустя 14 минут 55 секунд:
В целом не понимаю, зачем на декстопе использовать C-states и speedstep. Только SpeedShift и Turbo должны быть включены для экономии.

в том то и проблема что аппаратного мониторинга на врм, на фантоме 10 нет, -только чип SuperIO( мягко скажем не очень свежий контроллер Nuvoton NCT6791D)

AlexRR77

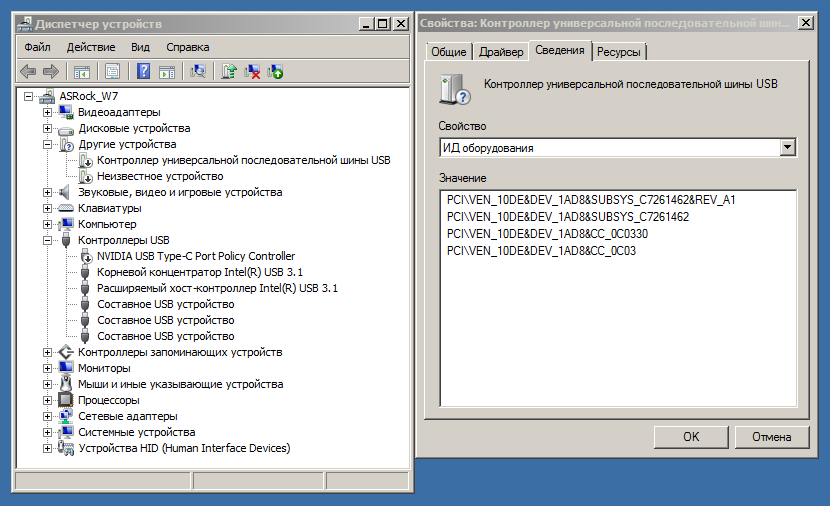

не Type-C... надо будет поискать по ИД:
У меня все сложнее было... эмуляция, подключение ps/2, никаким образом не давало уйти дальше проверки оборудования, хотя один раз умудрился дойти до ввода имени пользователя и все... дальше жесткое "зависание", перезагрузка вела к "мертвой" бабочке.

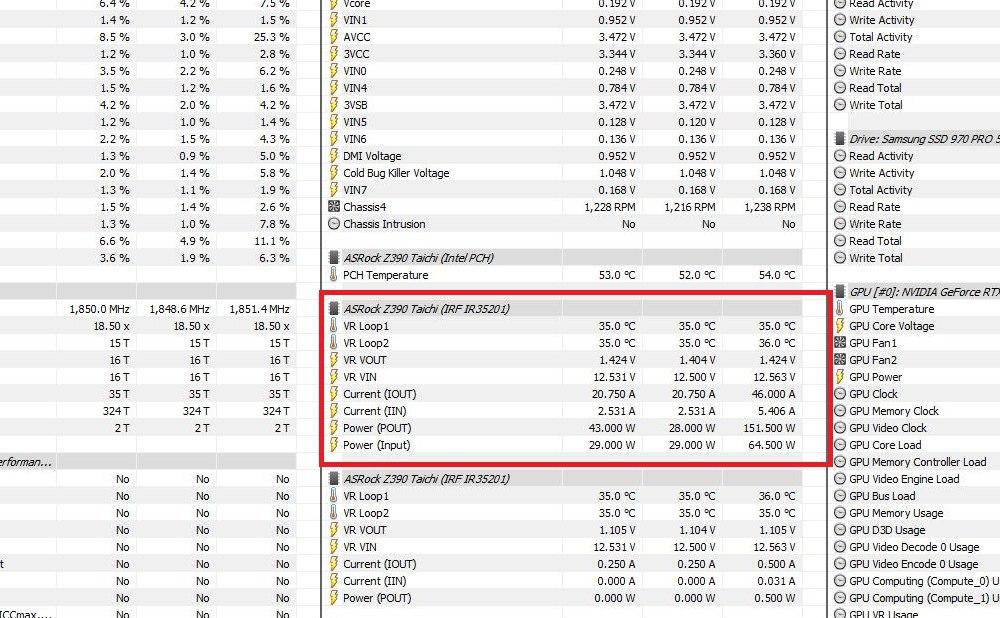

kiberman, забавно: на таичи есть, а на топовом фантоме - нет. Тогда расчеты нельзя сделать за отсутствием данных. Ну и ладно.

aggression В шапке же дрова есть для USB- попробуй подсунь их по ID? Они для мамок..

Добавлено спустя 1 минуту 51 секунду:

это от видика USB- для Win7 нет поддержки, как и дров.. да и не нужны они по сути..- Забей.

Добавлено спустя 3 минуты 39 секунд:

А я не пользую SpeedShift, Только SpeedStep и Turbo))))

BY_Pashka
да, попробую, сейчас для парней делал тест... Type-C угу, поэтому отключил его.

nucl3arlion
kiberman
может как-то поможет.

Для 4700/4300MHz в нагрузке (AIDA-FPU) потребовалось 1.320V при LLC5:
PS: power - условно.
PSS: на моей тоже нет "блатных" датчиков :(

Добавлено спустя 3 минуты 14 секунд:
BY_Pashka
UPD: так это и есть те, которые я установил, нужны другие :)

aggression Ну вопросиков в ДУ нет по USB, тогда все ОК..

aggression а с каким ID вопросы? Прост на моем железе, когда еще 7-ка стояла я все установил, кроме USB на видик (у мну там их 2 было), но они и не нужны совсем..

Земляк!, спасибо за труды!

Может и поможет, пусть автор методики глянет по возможности, наверно нужен ток одинаковый. В любом случае благодарю!, избавил меня от кочегарки моего ПК, и сэкономил время

aggression ну тогда че- пользуй))- правда я уже сменил несколько платформ))
Ща вообще "бомжую" на 310+5600F))
ЖДу 10-ю серию..

aggression kiberman , ребят, я бы с удовольствием, но будет очень большая погрешность, которая не поможет сделать выводы. Надо искать таичи)

Товарищи, можно спрошу не совсем по теме. Когда мониторю температуры своего 9700, вижу, что бывают всплески. В итоге получается, что проц перегрелся по статистике, а по факту нет. К примеру, имеем с LLC5 и оффсет -30 в тесте LinX 78-80 градусов с флуктуациями вниз-вверх на пару градусов. Но. Вдруг на одно измерение (отображение раз в секунду) одно ядро резко подскакивает вверх градусов на 6. Становится 86 или 87. И снова 80. Через какое-то время другое ядро так подскочит.

Это в порядке вещей или все же стоит заменить термоинтерфейс под крышкой проца? Проц с рук купленный, я лично не отличу скальпированный проц от обычного, все думаю, что продавать могли как раз по причине того, что заменили там пасту, а лучше не стало... У меня коллега есть, кто пару процов скальпнул и заменил на металл, еще инструмент и остатки металла есть, можно попробовать. Но для 65Вт негонящегося проца как-то смысла никогда не видел. Только если есть признаки того, что там неудачно что-то сделали раньше...

Да... И еще последнее 8-е ядро всегда самое холодное. Т.е. разница пиков между ядрами достигает 10 градусов и больше... Например, ядро 8 пик 74 градуса, а пара других до 87. В Прайме разница температур меньше, но это ядро также самое холодное...

есть такое тоже самое холодное

Здравствуйте! Есть 2 вопроса по z370 fatal1ty itx
1) Есть ли возможность откатиться с последнего актуального биоса 4.3 на 3.1? Как и раньше написано что откат невозможен, но помнится на Z97 достаточно было запустить инсталлер из под винды чтобы откатиться
2) Как заставить работать C-State's сберегалки с Fixed Voltage Mode? Никак не получается заставить мамку сбрасывать вольтаж в простое, сброс частоты как-то удалось завести при помощи изменения плана электропитания, а вот напряжение ни в какую. SpeedStep\SpeedShift включены, настройки C-states по умолчанию из коробки, ничего не трогал, везде стоит Auto, C7 и C7 Packages в disabled
На Uefi Defaults с настройками по умолчанию частоты и вольтаж корректно сбрасываются в режиме максимальной производительности плана электропитания

Спасибо!

wangmerc сброс вольтажа только на оффсет режиме.. на фиксе нет сброса и все C-State нужно в Disabled.
ДЛя оффсета включить С1Е и С3
Откат из под винды. Только зачем?

Друзья!
Есть какой-то список того, что стоит устанавливать на чистую систему из драйверов? Win 10 сам все определяет, но что ставить дополнительно? Для максимально эффективной работы.
