Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

GSL они и будут отличаться... Как я понимаю, два фактора: первый - это ограниченность шага установки напряжения самим VRM, а второй - шаг измерения датчиком тоже довольно большой, не до милливольта. Если понаблюдать, в HWiNFO наверняка будут прыгать значения между двумя показаниями, т.е. реальное значение между ними где-то. На Z370 фаталити i7 точно такая же картина, причем все напряжения типа SA/IO/DRAM/PCH завышаются немного (как я понял, это особенность Asrock)...

Хотя кто-то измерял на сокете, говорил, что напряжение равно именно выставленному, просто датчик неверно измеряет.

PS: на предыдущей плате у меня тоже не совпадали значения, правда, там выставлялось "ближнее", оно могло быть снизу или сверху. Например, для 1.35В на DRAM ставилось 1.36, а для 1.33 - 1.328.

Это то все понятно.Вот, дал напряжение в биосе 1,275V,в HWMonitor показывает стабильно 1,264 без просадок и поднятий,даже пот тестом АИДы,у меня почему-то упор идет в 1,264 вольта.

Софт мониторинг- что хотеть-то?

Добавлено спустя 36 секунд:

Я же написал, что это нормально- это работает VDrop. Что не понятно?

Добавлено спустя 3 минуты 17 секунд:
По шагам вольтаж- у всех процессоров заложен минимальный шаг 16mV- исходить нужно от этого..

Так верить чему,что я ставлю или что в биосе показывает после перзагрузки?

так.

Добавлено спустя 1 минуту 12 секунд:

Хорошо,спасибо.

Камрады, поделитесь опытом. Какое в среднем напряжение надо для 8600k и 4800-5000? Для offset сколько нужно добавлять? 90 не хватило для 4800.
Пока 4700 и напряжение Auto (тестил только в Aida64).
З.Ы. Проц скальпирован, с температурой проблем нет: до 58-59 в Аиде, на кулере 1100-1200 оборотов. Но сильно гнать и поднимать напряжение желания нет. Хочется "лайтового" разгона .

Nemets3.0
ну профильный 8600k мой не сильно удачный, фикс напругу выставлял, для 4.8 ггц 1.4 вольт, авх оффсета нет.

аида такой себе тест,более-менее нормальный прогрев обеспечивается только тестом fpu only, при этом он так себе тест на стабильность
можешь этим бенчем прогонять все сцены:
https://opendata.blender.org/cdn/Blende ... indows.zip
он и прилично прогревает (но при этом не так дико как linx) и относительно долго тест длится
охлада кстати в профиле нету)

Добавил - Cooler Master Hyper 212 EVO.

ну на таком охладе я бы больше 4.5 не ставил)))
и то если 4.5 вытянет
p.s. по сборке написано в корпусе 4 вентиля. они как установлены? 3x на вдув и 1х на выдув или 2х на вдув и 2х на выдув?

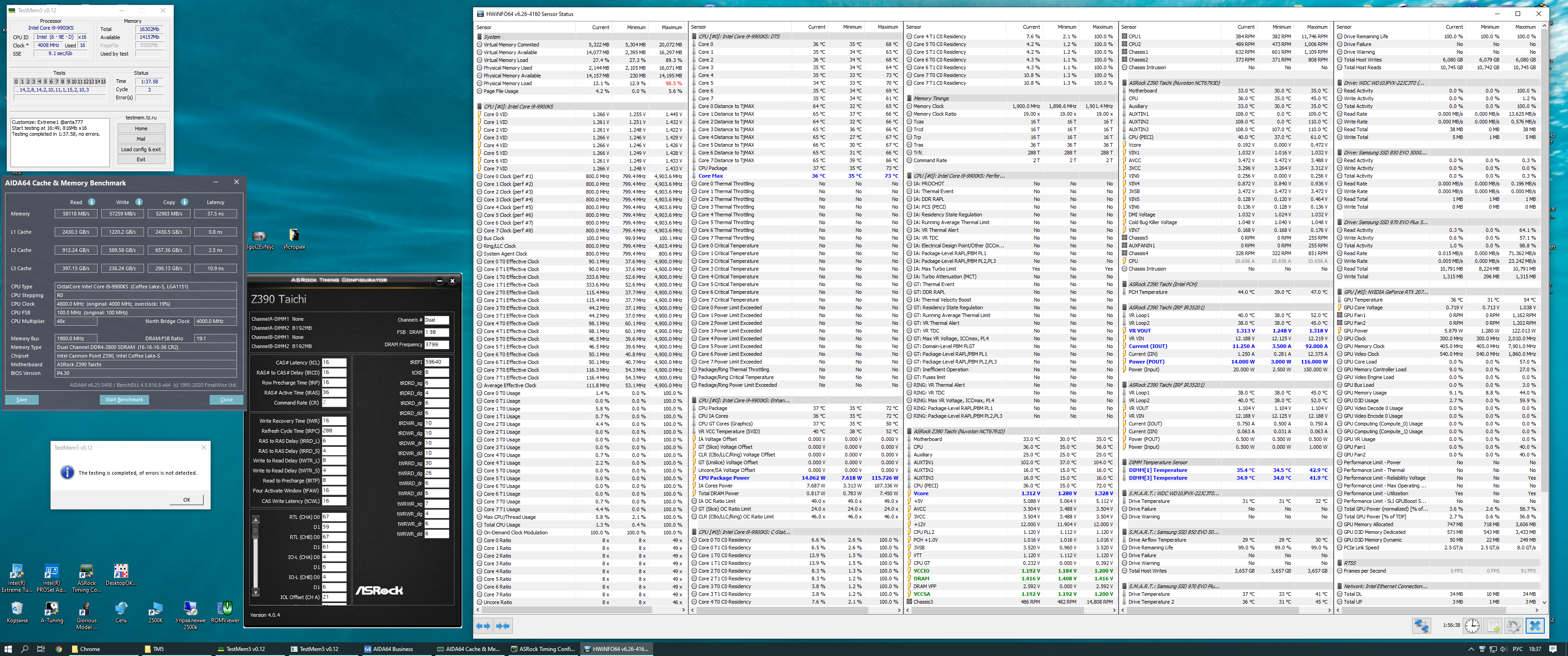

На 4.5 (вольтаж Авто) без скальпа года полтора работал без проблем. В Аиде64 (извиняюсь, другие не запускал, да и нет у меня таких нагрузок - игры максимум) 72 гр при 1600 об/мин: как бы норм, но шумновато для меня. Сейчас после скальпа даже под нагрузкой кулер работает не громко:

Таичи у всех завышает вольтаже в HwInfo по отношению к тому, что стоит в Биосе? И что фактически тогда подается? То что биос показывает?
Память память почти 0.03 разница, IO/CA 0.02

есть такое

Мультиметру верить, биос занижает показания.

anta777
Всегда думал, что биос вернее показывает. А так, понятно - мультиметр даст самую точную информацию, но им еще и пользоваться надо уметь. Если бы мне хватало знаний, думаю, тут вопросов бы столько не задавал
А так, есть энтузиазм, но знаний, хотелось бы гораздо больше.
Спасибо!

какие настройки в биосе при разгоне проца на 4,9гг?

miwa
Что именно интересует?

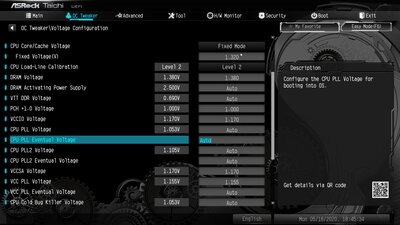

По вольтажу - Фикс 1.310 + ЛЛС2, на скрине выше было 1.320 + ЛЛС2. Но 10 прогонов ЛинХ проходит и на 1.310, оставлю так если не будет проблем.
А офсетом у меня не сложилось, в нагрузки напряжение больше чем фиксе + ллс2, а при задачах типа удаленного рабочего стола, когда вольтаж 0.6 комп вырубается. Хотя ЛинХ, прайм и тд проходит.

Ребят, плиз хелп.
Мать z370 pro4
Трабла следующая: при запуске компа очень долго висит лого асрок, проходит пост, вплоть до 5 минут. При этом после выдает одинарный короткий писк спикером, типа все хорошо, и как ни в чем не бывало грузит Винду, в работе все в порядке. Как в этом случае определить причину, на которой так сильно задерживается пост?

Потому что для офсета LLC должно быть = 4, проверьте.

не правильно настроен офсет
