Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Может у него уже цпу "подсушился" на тестах с таким вольтажом, имхо любой новый камень включая ks, на LLC4 -5 без оффсета должен бегать без нареканий, у меня же бегает -60 +LLC4, хотя я не могу сказать что у меня экземпляр хороший, 0.992 vid на 3.6...

Народ имхо сильно увлечен этими стресс тестами как критериями оценки стабильности. Но это реальное "задрачивание" "камней" . Надо оценивать свой охлад и последствия эксплуатации в таких режимах при высокой нагрузке и вольтаже 1.3+.

kiberman
я бы делал так, vCore=1,350 LLC2 (offset=... LLC4/5), нужную частоту, если LinX 10x15x3 проходит при температурах до 90С, то делаем уже точечные корректировки, если нет - снижаем частоту и соответственно напряжение на 20-30mV и т.д., пока не будет найден оптимальное соотношение частота/напряжение/температуры и тестируем уже в играх или в том же ОССТ.

Добрый день!

Столкнулся со следующим поведением на Z370 Fatal1ty Itx, после разгона памяти, в частности вторичных и третьичных таймингов, появилось странное поведение при перезагрузке из Windows, система словно делает полный Shutdown и снова стартует, как на холодную. Без разгона или на XMP пресете проблем нет, железо "не тухнет" и система перезагружается корректно.

Что это может быть? MRC fast boot какой-нибудь? Memory training?

wangmerc
нехватка либо vccio, либо vdram.

Спасибо, попробую докинуть vdram, ход еще есть, а вот VCCIO светит красным уже при значении 1.15, это безопасно? Сейчас 1.13 как по мануалу из шапки темы

wangmerc 1,17 можно..

такс ребятушки, проблема... за сегодня 2 раза спикер не с того не с сего при перезагрузке издал 5 сигналов. погуглил - получается затуп с процессором. явных проблем на деле нет, игры играются, тесты гоняются. что это может быть? помогайте, братцы.

antiOVER Деградация неизбежна

BY_Pashka
не верю я в эту деградацию, да и с чего бы... пока грешу на батарейку. сейчас полезу замерю мультиметром.

Добавлено спустя 1 час 12 минут 35 секунд:
3.2V явно дело не в ней. сбросил биос, настроил все заново... будем смотреть.

Тэкс, копания проблемы привели к следующим результатам:
Зависания происходят на пост-коде А2 (что, если я правильно понял гугл, показывает на проблему с SATA-устройством на 2 порту) минуты на 2-3
Затем 2-3 минуты висит пост-код 99, на что гугл сказал, что это PCI-e устройство. У меня в PCI-e стоит только видеокарта, еще (не знаю, правильно ли) отношу к этой проблеме и звуковуху, которая стоит в PCI, т.к. где-то читал что на этой плате порт PCI разведен через какой-то контроллер от линии PCI-e.
Затем опять минуты 2-3 висит пост-код А2.
Итого от 5 до 10 минут длится прохождение пост-теста, основной затык на коде А2.
Пробовал:
Сбрасывать биос.
Перепрошивать биос.
Поменять кабель на SSD в порту SATA A2.
Переткнуть SSD в другой SATA-порт.
После любой принятой меры комп 1-2 раза проходит POST нормально, потом опять та же свистопляска, висят все те же самые ошибки
Подскажите плиз, что можно еще тут сделать, уже голову сломал.

Sarmat36RUS
проверить без видеоускорителя.

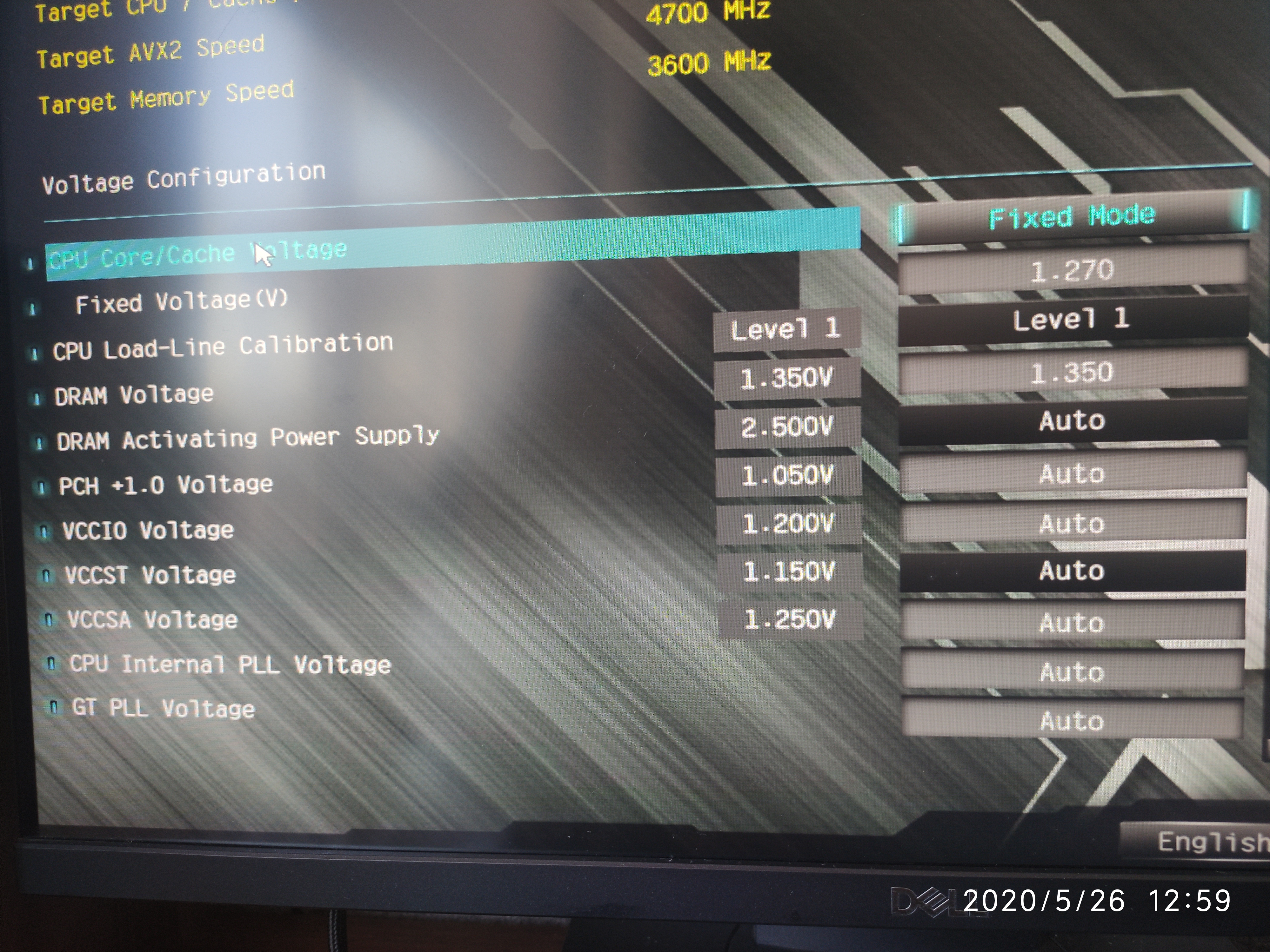

Какое напряжение для 9700 к с небольшим разгоном до 4700 мггц является "нормальным", понимаю что зависит от многих факторов втч от удачности камня, но все же? От скольки и до скольки? Имеется в виду и напряжение в биос ( фикс, ллс 1), а также реальное напряжение под нагрузкой?

Gerry1982
от 1,150 до 1,250... на асрок при фиксе llc2

Зависит от подаваемой нагрузки на камень- чем выше ток на камень -тем граница безопасного напряжения ниже.

Безопасные макс значения такие: при 50% нагрузке на цпу, без лимитов 50% это 96.5А от максимального паспортного тока для 8 ядерных Коффи Лейков 193А; макс безопасное = vid 1520 - (1.6*96.5А) это 1.365в - при токе повыше-жрущие игры и рендер -приблизительно 1.32-1.35в, Подбирать надо LLC и режимы так что-бы в стресс тестировании при максимальном токе(Линкс, Прайм), в нагрузке в подобном По не выходить за границу 1.212в(193А) = с учётом охлаждения и температур ниже 100с ну грубо =1.22-1.23в - То-есть подбирать КОРРЕКЦИЮ таким образом c учётом ваших температур и условий разгона.

В простое может быть до 1.33-1.35+- , но учитывайте что такую напругу в фиксированном режиме ставить нельзя на постоянку, тем более с LLC1- в нагрузке надо будет её снижать-если не хочется подсушивать цпу. Учитывайте пики при работе врм и всплески от самих режимов LLC - 100-200 милливольт.

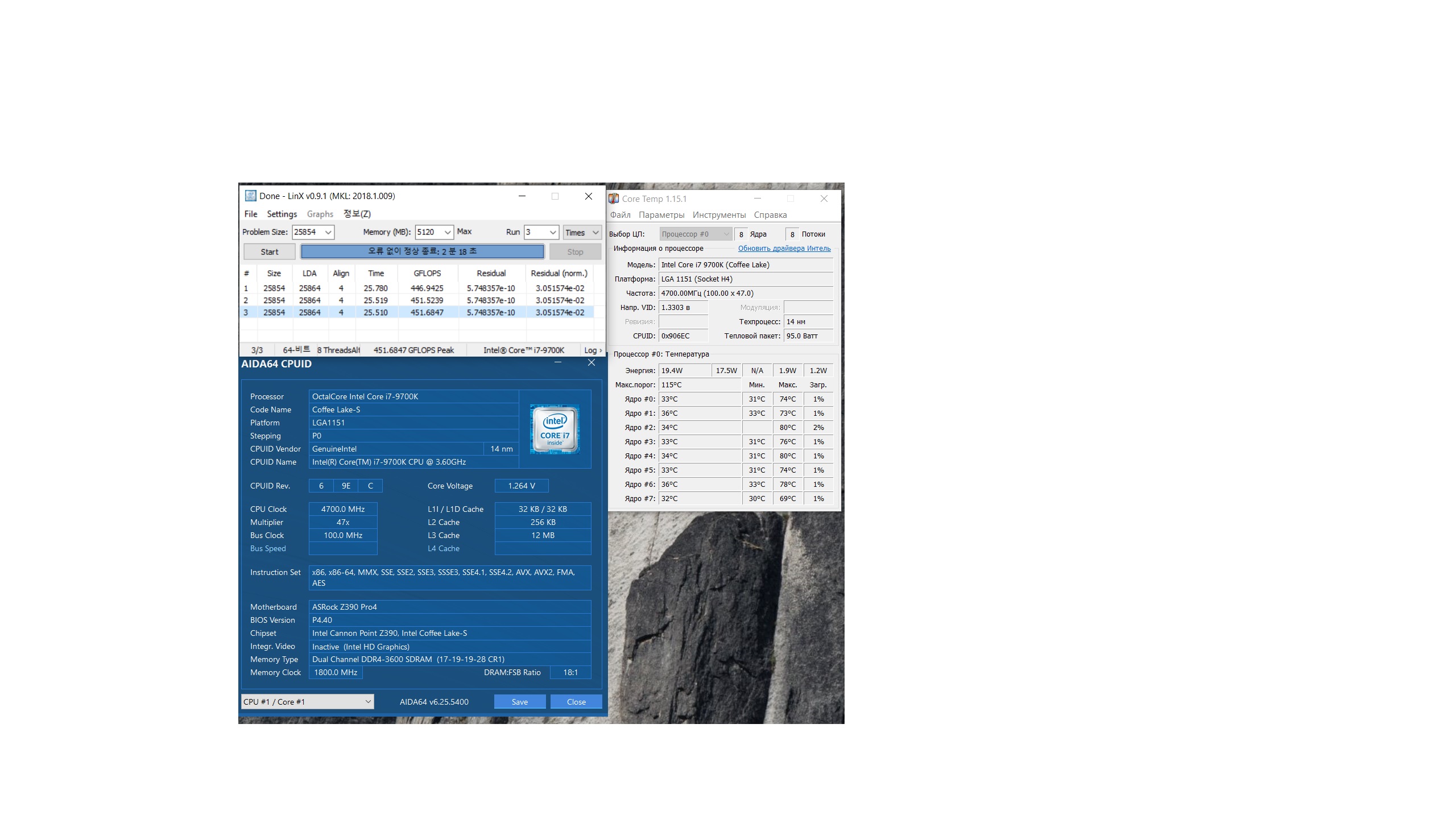

Вот как-то так. Все плохо? Под ЛинХ напряжение 1.264

1.270 можно и оставить- а вот 1.264 в Линксе для 4.7 это многовато, выберите такой режим LLC что бы в Линксе было в районе 1.22-1.21 - при 1.27 фиксированном, или лучше 1.25- фиксация с падением до 1.21-1.2в- пробуйте разные варианты. Главное что бы было стабильно, и невязок не было.

Насколько это существенно? Перегрева то нет, 84 гр в линпаке по самому горячему ядру... Ведь деградация из-за темпы, а не из-за напруги... Или нет?

Если постоянно "не играть в Линкc и Прайм- то не существенно, можно не настраивать, в данном случае Вы спросили в теме,я расписал подробно. Существенно или нет -считать вам.

Деградация это комплекс 2-х факторов- Температуры и конкретного напряжения на кристалл, при определенной нагрузке на него(ток).

Понятное дело что на воздухе при 1.4в и 80С, скорость процесса выше чем при 50С, но так-же зависит как нагружать кристалл при этих 1.4в.

Товарищи, есть у кого-то опыт использования Таичи z390 с память 4х8 Гб

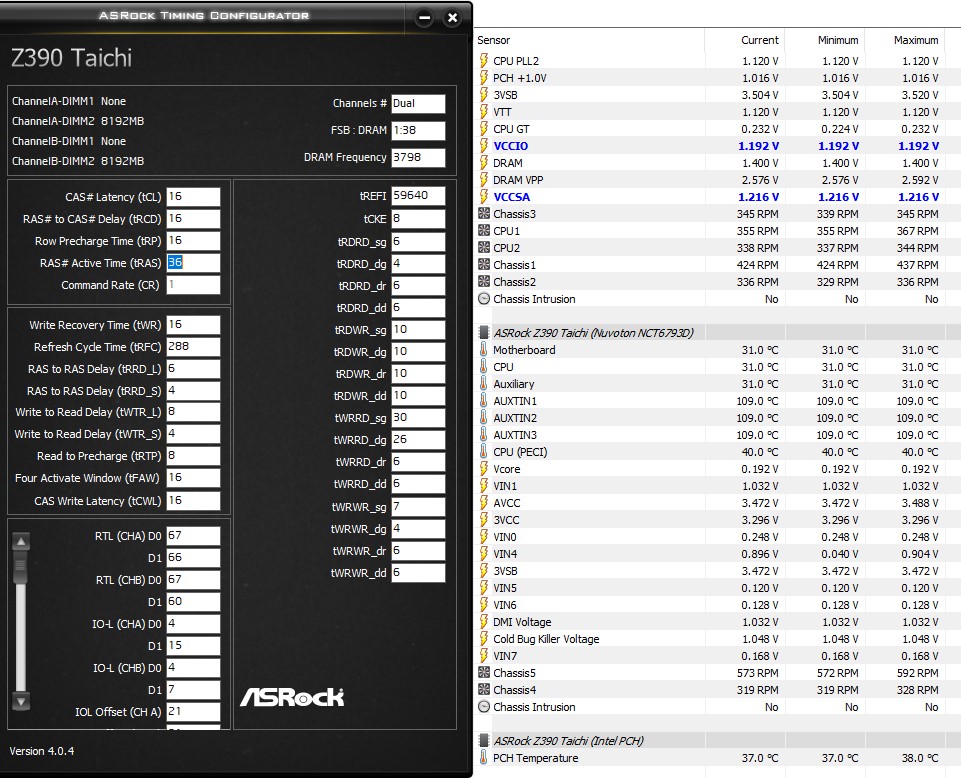

Я сейчас использую 2х8 Б-дай, сингл со следующими настройками:

Есть возможность купить еще 2 плашки по 2х8 ровно такие же. Вопрос смогут ли они взять хотя бы 3800, может прям на этих настройках поедут, разве что SA подняв?
Спрашиваю, т.к. говорят на таичи с 4 плашками памяти все очень плохо и больше 3400 можно не ждать, хочется узнать может у кого-то все было лучше?

kiberman Понял, спс...

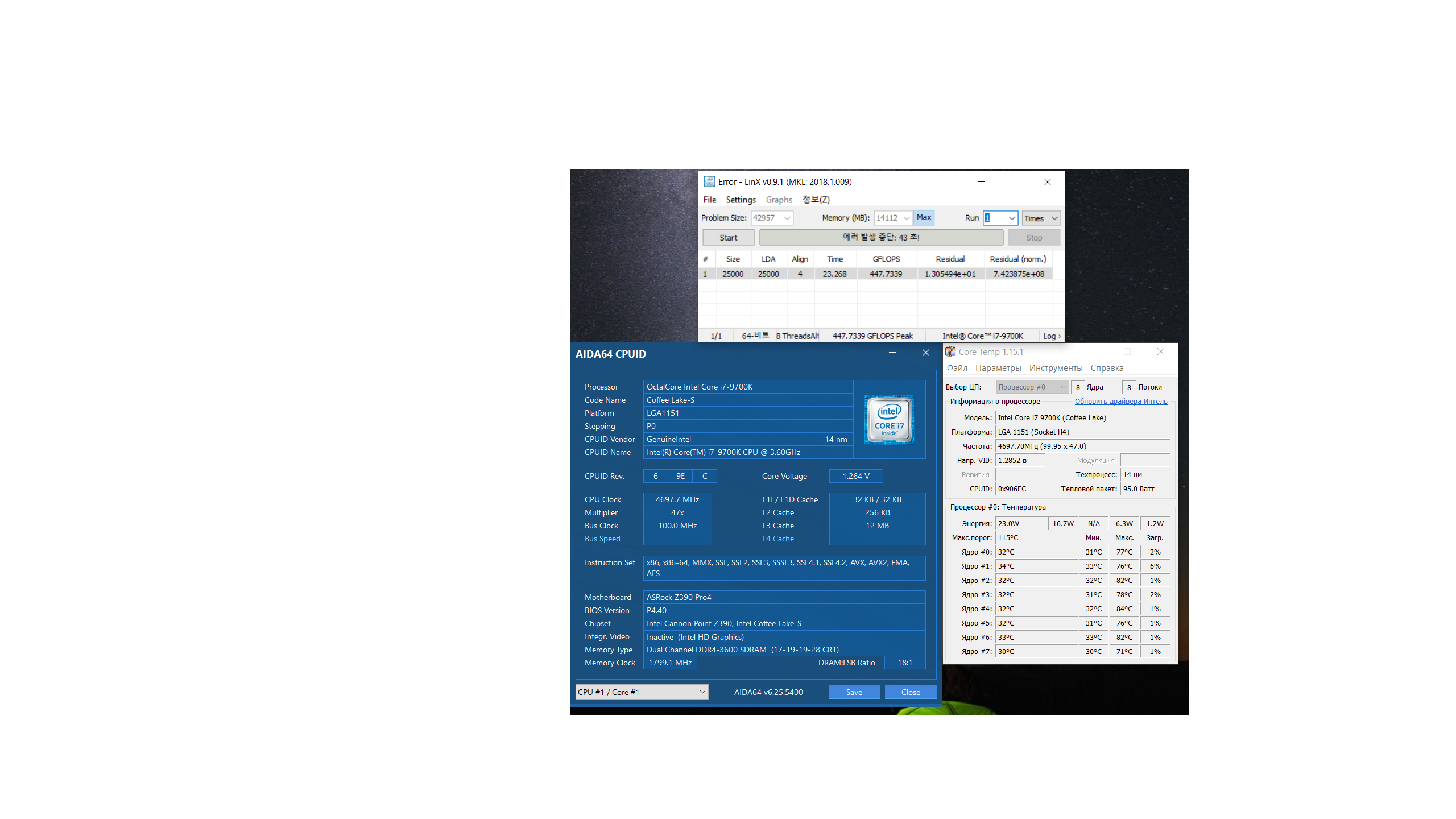

Вот такой еще вариант, помучал оффсет... Итак, оффсет -55 LLC5.
Напруга в покое- 1.264-1.28

В Линкс 1.216-1.248 почти всегда. Один раз мелькнуло 1.264... ПО температура стало холоднее
