  Sania.

Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
bumer525sl писал(а):
Не надо сбрасывать настройки биваса,уже и так понял,что скакать буду от бслк,но это сложно сделать.

На самом деле проще чем здесь целую телегу мусора писать, выбрал вместо 220 авто и всё, неужели это так сложно?
bumer525sl писал(а):
Я намного проще живу и общаюсь,комп для меня лишь одно из увлечений,ещё есть любимая жена,армия,оружие и машины,а также рыбалка,охота и опять встречи друзей с шашлыками и бухлом.

И всё наверно сложно до жути, ну раз простое нельзя сделать с шиной, так просто живётся аж.
  Niki76

Junior
Статус: Не в сети
Регистрация: 03.03.2020
Добрый день. Вопрос такой, собранный ПК при первом запуске BIOS отобразил черный экран.
X470 GAMING PRO MAX
AMD Ryzen 5-2600

Я принес с ДНС сервис для проверки производительности материнской платы и процессора, оказалось, что BIOS из коробки видит только первое покорение 1200, они обновили BIOS до последней версии и материнская плата перестала видеть и 1200 и 2600 только видел райзен 3600. После того, как BIOS увидел только процессор 3600, откатился к BIOS версии E7B79AMS.М10 и он начал видеть мои 2600. Система работает.
Но на сайте для моей материнской платы другие версии биос.
7B79vM4 последняя
Теперь стоит обновить до последней версии или не стоит?
Сталкивались с такой проблемой.
  kord_777

Junior
Статус: Не в сети
Регистрация: 09.03.2020
Здравствуйте! Вопрос по китайским платам X79G и Huananzhi ZD3 - на них обеих ни на сток биосах, ни после перепрошивки не появляется возможность менять множитель CPU. Появляется только возможность гнать память с редактированием таймингов. При перепрошивке отключал все usb и sata устройства, кроме клавы. Сбрасывал до и после настройки биоса на дефолтные. Установленные процессоры на платах - xeon 1620v2 и 2689. С чем может быть связана недоступность редактирования множителя CPU в Custom Power technology?
UPD. Пардон за невнимательность. Оба проца с заблокированным множителем
  radical

Member
Статус: Не в сети
Регистрация: 22.11.2007
Откуда: dp.ua
Фото: 0
DeathBringer, доброго дня!
Подскажите, скачал модифицированный биос отсюда https://www.bios-mods.com/forum/Thread- ... 3-x?page=3
Плата GA-945GZM-S2 rev.3.9
Процессор E7500
Прошил при помощи встроенного в биос прошивальщика.

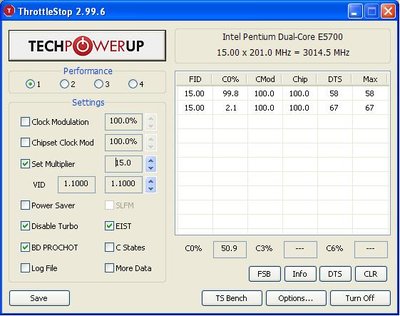

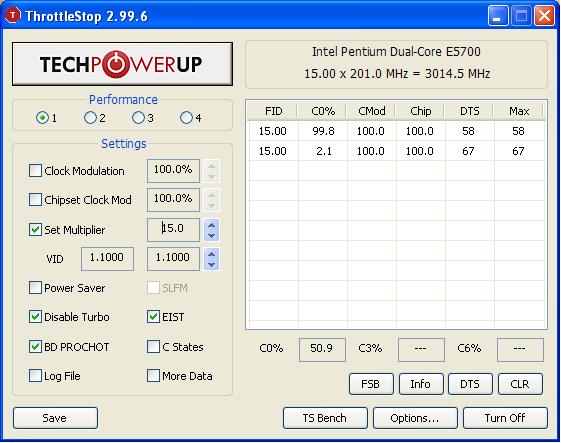

Но множитель все равно на 6, хотя если использовать TrottleStop, то можно поднять его до номинала.
В чем может быть дело? Бутблок не прошился?
  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
radical
После прошивки Load Defaults не забыли сделать?
  radical

Member
Статус: Не в сети
Регистрация: 22.11.2007
Откуда: dp.ua
Фото: 0
Да, Load Optimized
Сейчас еще для пробы Clear CMOS сделал перемычкой
  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
radical
Есть ли другие E7x00 под рукой? Тоже с этим BIOS множитель не подымается?
  radical

Member
Статус: Не в сети
Регистрация: 22.11.2007
Откуда: dp.ua
Фото: 0
Есть 5700, сейчас попробую.

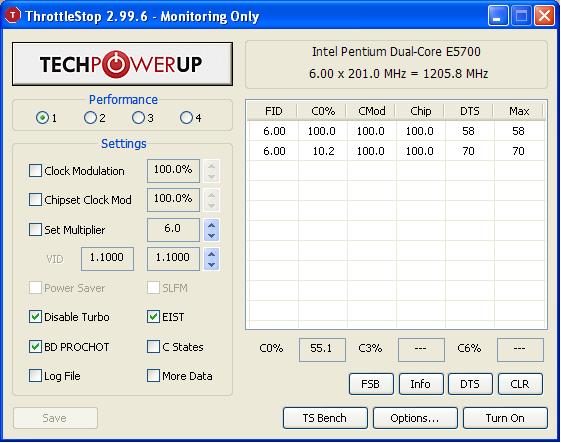

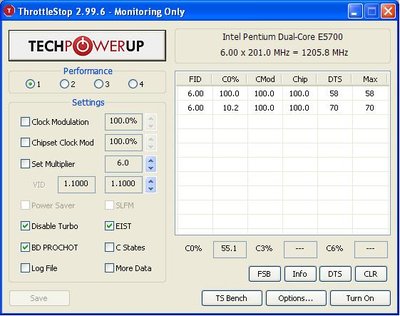

С множителем ситуация такая, частоту с x6 показывает POST, но ХР в свойствах системы показывает правильно, 2.9@2.9
CPUZ показывает все время 1600, даже при запуске теста prime'95. Но если через TrottleStop включить управление множителем, то можно вручную выставить его на 11.

Добавлено спустя 8 минут 18 секунд:
С E5700 аналогично, множитель на х6. Пробовал в биосе выключать энергосбережение, не помогло.
  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
radical
Нужен текстовый отчет CPU-Z на проблемной материнке с одним из этих процессоров. Без запуска TrottleStop, конечно.
  radical

Member
Статус: Не в сети
Регистрация: 22.11.2007
Откуда: dp.ua
Фото: 0
DeathBringer писал(а):
Нужен текстовый отчет CPU-Z на проблемной материнке с одним из этих процессоров.


Код:
CPU-Z TXT Report
-------------------------------------------------------------------------

Binaries
-------------------------------------------------------------------------

CPU-Z version         1.81.1.x32

Processors
-------------------------------------------------------------------------

Number of sockets      1
Number of threads      2

APICs
-------------------------------------------------------------------------

Socket 0
   -- Core 0
      -- Thread 0   0
   -- Core 1
      -- Thread 0   1

Timers
-------------------------------------------------------------------------

   ACPI timer      3.580 MHz
   Perf timer      3.580 MHz
   Sys timer      1.000 KHz


Processors Information
-------------------------------------------------------------------------

Socket 1         ID = 0
   Number of cores      2 (max 2)
   Number of threads   2 (max 2)
   Name         Intel Pentium E5700
   Codename      Wolfdale
   Specification      Pentium(R) Dual-Core  CPU      E5700  @ 3.00GHz
   Package (platform ID)   Socket 775 LGA (0x0)
   CPUID         6.7.A
   Extended CPUID      6.17
   Core Stepping      R0
   Technology      45 nm
   TDP Limit      65.0 Watts
   Core Speed      1205.5 MHz
   Multiplier x Bus Speed   6.0 x 200.9 MHz
   Rated Bus speed      803.7 MHz
   Stock frequency      3000 MHz
   Instructions sets   MMX, SSE, SSE2, SSE3, SSSE3, EM64T, VT-x
   L1 Data cache      2 x 32 KBytes, 8-way set associative, 64-byte line size
   L1 Instruction cache   2 x 32 KBytes, 8-way set associative, 64-byte line size
   L2 cache      2048 KBytes, 8-way set associative, 64-byte line size
   Max CPUID level      0000000Dh
   Max CPUID ext. level   80000008h
   Cache descriptor   Level 1, D, 32 KB, 1 thread(s)
   Cache descriptor   Level 1, I, 32 KB, 1 thread(s)
   Cache descriptor   Level 2, U, 2 MB, 2 thread(s)
   FID/VID Control      yes
   FID range      6.0x - 15.0x
   Max VID         1.288 V



   Temperature 0      42 degC (107 degF) (Core #0)
   Temperature 1      30 degC (85 degF) (Core #1)
   Clock Speed 0      1205.52 MHz (Core #0)
   Clock Speed 1      1205.52 MHz (Core #1)


Thread dumps
-------------------------------------------------------------------------

CPU Thread 0
   APIC ID         0
   Topology      Processor ID 0, Core ID 0, Thread ID 0

   CPUID
   0x00000000      0x0000000D   0x756E6547   0x6C65746E   0x49656E69
   0x00000001      0x0001067A   0x00020800   0x0400E3BD   0xBFEBFBFF
   0x00000002      0x05B0B101   0x005657F0   0x00000000   0x2CB4307D
   0x00000003      0x00000000   0x00000000   0x00000000   0x00000000
   0x00000004      0x04000121   0x01C0003F   0x0000003F   0x00000001
   0x00000004      0x04000122   0x01C0003F   0x0000003F   0x00000001
   0x00000004      0x04004143   0x01C0003F   0x00000FFF   0x00000001
   0x00000005      0x00000040   0x00000040   0x00000003   0x00022220
   0x00000006      0x00000001   0x00000002   0x00000003   0x00000000
   0x00000007      0x00000000   0x00000000   0x00000000   0x00000000
   0x00000008      0x00000400   0x00000000   0x00000000   0x00000000
   0x00000009      0x00000000   0x00000000   0x00000000   0x00000000
   0x0000000A      0x07280202   0x00000000   0x00000000   0x00000503
   0x0000000C      0x00000000   0x00000000   0x00000000   0x00000000
   0x0000000D      0x00000003   0x00000240   0x00000240   0x00000000
   0x0000000D      0x00000000   0x00000000   0x00000000   0x00000000
   0x80000000      0x80000008   0x00000000   0x00000000   0x00000000
   0x80000001      0x00000000   0x00000000   0x00000001   0x20100000
   0x80000002      0x746E6550   0x286D7569   0x44202952   0x2D6C6175
   0x80000003      0x65726F43   0x50432020   0x20202055   0x45202020
   0x80000004      0x30303735   0x20402020   0x30302E33   0x007A4847
   0x80000005      0x00000000   0x00000000   0x00000000   0x00000000
   0x80000006      0x00000000   0x00000000   0x08006040   0x00000000
   0x80000007      0x00000000   0x00000000   0x00000000   0x00000000
   0x80000008      0x00003024   0x00000000   0x00000000   0x00000000

   MSR 0x0000001B      0x00000000   0xFEE00900
   MSR 0x0000003A      0x00000000   0x00000005
   MSR 0x00000017      0x04000000   0xAE848F25
   MSR 0x0000003F      0x00000000   0x00000000
   MSR 0x000000CE      0x00160F25   0x46460712
   MSR 0x000001A0      0x00000040   0x62872489
   MSR 0x000000EE      0x00000000   0x86790300
   MSR 0x0000011E      0x00000000   0xBE782107
   MSR 0x000000CD      0x00000000   0x80000802
   MSR 0x0000019C      0x00000000   0x883A0000
   MSR 0x00000198      0x06160F25   0x06000616
   MSR 0x00000199      0x00000000   0x00000616

CPU Thread 1
   APIC ID         1
   Topology      Processor ID 0, Core ID 1, Thread ID 0

   CPUID
   0x00000000      0x0000000D   0x756E6547   0x6C65746E   0x49656E69
   0x00000001      0x0001067A   0x01020800   0x0400E3BD   0xBFEBFBFF
   0x00000002      0x05B0B101   0x005657F0   0x00000000   0x2CB4307D
   0x00000003      0x00000000   0x00000000   0x00000000   0x00000000
   0x00000004      0x04000121   0x01C0003F   0x0000003F   0x00000001
   0x00000004      0x04000122   0x01C0003F   0x0000003F   0x00000001
   0x00000004      0x04004143   0x01C0003F   0x00000FFF   0x00000001
   0x00000005      0x00000040   0x00000040   0x00000003   0x00022220
   0x00000006      0x00000001   0x00000002   0x00000003   0x00000000
   0x00000007      0x00000000   0x00000000   0x00000000   0x00000000
   0x00000008      0x00000400   0x00000000   0x00000000   0x00000000
   0x00000009      0x00000000   0x00000000   0x00000000   0x00000000
   0x0000000A      0x07280202   0x00000000   0x00000000   0x00000503
   0x0000000C      0x00000000   0x00000000   0x00000000   0x00000000
   0x0000000D      0x00000003   0x00000240   0x00000240   0x00000000
   0x0000000D      0x00000000   0x00000000   0x00000000   0x00000000
   0x80000000      0x80000008   0x00000000   0x00000000   0x00000000
   0x80000001      0x00000000   0x00000000   0x00000001   0x20100000
   0x80000002      0x746E6550   0x286D7569   0x44202952   0x2D6C6175
   0x80000003      0x65726F43   0x50432020   0x20202055   0x45202020
   0x80000004      0x30303735   0x20402020   0x30302E33   0x007A4847
   0x80000005      0x00000000   0x00000000   0x00000000   0x00000000
   0x80000006      0x00000000   0x00000000   0x08006040   0x00000000
   0x80000007      0x00000000   0x00000000   0x00000000   0x00000000
   0x80000008      0x00003024   0x00000000   0x00000000   0x00000000

   MSR 0x0000001B      0x00000000   0xFEE00800
   MSR 0x0000003A      0x00000000   0x00000005
   MSR 0x00000017      0x04000000   0xAE848F25
   MSR 0x0000003F      0x00000000   0x00000000
   MSR 0x000000CE      0x00160F25   0x46460712
   MSR 0x000001A0      0x00000040   0x62872489
   MSR 0x000000EE      0x00000000   0x86790300
   MSR 0x0000011E      0x00000000   0xBE782107
   MSR 0x000000CD      0x00000000   0x80000802
   MSR 0x0000019C      0x00000000   0x88460000
   MSR 0x00000198      0x06160F25   0x06000616
   MSR 0x00000199      0x00000000   0x00000616



Chipset
-------------------------------------------------------------------------

Northbridge         Intel i945GZ rev. A2
Southbridge         Intel 82801GB (ICH7/R) rev. A1
Graphic Interface      PCI-Express
PCI-E Link Width      x4
PCI-E Max Link Width      x16
Memory Type         DDR2
Memory Size         3328 MBytes
Channels         Dual
Memory Frequency      267.9 MHz (3:4)
CAS# latency (CL)      4.0
RAS# to CAS# delay (tRCD)   4
RAS# Precharge (tRP)      4
Cycle Time (tRAS)      12
Bank Cycle Time (tRC)      16
Host Bridge         0x2770


Memory SPD
-------------------------------------------------------------------------


Monitoring
-------------------------------------------------------------------------

Mainboard Model      945GZM-S2 (0x00000242 - 0x024771C8)

LPCIO
-------------------------------------------------------------------------

LPCIO Vendor         ITE
LPCIO Model         IT8718
LPCIO Vendor ID         0x90
LPCIO Chip ID         0x8718
LPCIO Revision ID      0x2
Config Mode I/O address      0x2E
Config Mode LDN         0x4
Config Mode registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   00 00 00 00 00 00 00 04 00 00 00 00 00 00 00 00
   10   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   20   87 18 02 10 00 00 00 00 40 00 00 00 1C 00 00 00
   30   01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   40   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   50   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   60   02 90 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 02 00 00 04 04 00 00 00 00 00 00 00 00 00 00
Register space         LPC, base address = 0x0290


Hardware Monitors
-------------------------------------------------------------------------

Hardware monitor      ITE IT87
   Voltage 0      1.07 Volts [0x43] (CPU VCORE)
   Voltage 1      1.86 Volts [0x74] (VIN1)
   Voltage 2      3.36 Volts [0xD2] (+3.3V)
   Voltage 4      12.61 Volts [0xC5] (+12V)
   Voltage 5      -0.51 Volts [0x8] (-12V)
   Voltage 6      -4.80 Volts [0x4B] (-5V)
   Temperature 2      22 degC (71 degF) [0x16] (TMPIN2)
   Fan 0         1829 RPM [0x171] (CPU)
   Fan PWM 0      0 pc [0x0] (FANPWM0)
   Fan PWM 1      99 pc [0x7F] (FANPWM1)
   Fan PWM 2      99 pc [0x7F] (FANPWM2)
Register space         LPC, base address = 0x0290

      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   11 10 88 00 FF FF 00 37 FF 87 40 09 07 71 FF FF
   10   FF FF FF 73 D7 82 7F 7F 01 FF FF FF FF FF FF FF
   20   43 74 D3 FF C5 08 4B FF FF CA FF 16 C6 E9 E9 E9
   30   FF 00 FF 00 FF 00 FF 00 FF 00 FF 00 FF 00 FF 00
   40   7F 7F 7F 7F 7F 7F 00 0D 2D FF FF FF FF FF FF FF
   50   FF 1C 7F 7F 7F 50 DD DD 90 DD 3C 12 00 00 00 00
   60   00 14 7F 23 90 03 FF FF 7F 7F 7F 00 00 7F FF FF
   70   00 14 41 23 90 03 FF FF FF FF FF FF FF FF FF FF
   80   00 00 00 00 00 00 00 00 00 00 00 00 00 00 02 00
   90   41 7F A2 00 FF 00 00 00 FF FF FF FF FF FF FF FF
   A0   00 00 00 00 00 00 00 FF FF FF FF FF FF FF FF FF
   B0   FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
   C0   FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
   D0   FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
   E0   FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
   F0   FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

Hardware monitor      NVIDIA NVAPI
   Temperature 0      36 degC (96 degF) [0x24] (GPU)
   Fan PWM 0      30 pc [0x1E] (FANPWMIN0)


PCI Devices
-------------------------------------------------------------------------

Register space         PCI Express, base address = 0x0F0000000

Description         Host Bridge
Location         bus 0 (0x00), device 0 (0x00), function 0 (0x00)
Common header
   Vendor ID      0x8086
   Model ID      0x2770
   Revision ID      0x02
   PI         0x00
   SubClass      0x00
   BaseClass      0x06
   Cache Line      0x00
   Latency         0x00
   Header         0x00
PCI header
   Subvendor ID      0x1458
   Subsystem ID      0x5000
   Int. Line      0x00
   Int. Pin      0x00
PCI capability
   Caps class      Vendor Dependant
   Caps offset      0xE0
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 70 27 06 00 90 20 02 00 00 06 00 00 00 00
   10   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   20   00 00 00 00 00 00 00 00 00 00 00 00 58 14 00 50
   30   00 00 00 00 E0 00 00 00 00 00 00 00 00 00 00 00
   40   01 90 D1 FE 01 40 D1 FE 05 00 00 F0 01 80 D1 FE
   50   00 00 02 00 01 00 00 00 00 00 00 00 00 00 00 00
   60   01 30 D1 FE 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   90   10 11 11 33 00 00 00 00 FF 03 00 00 D0 0A 38 00
   A0   20 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 10 01 00 00
   E0   09 00 09 71 2B E1 9B 98 07 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 86 0F 03 00 00 00 00 00

Description         Multimedia device
Location         bus 0 (0x00), device 27 (0x1B), function 0 (0x00)
Common header
   Vendor ID      0x8086
   Model ID      0x27D8
   Revision ID      0x01
   PI         0x00
   SubClass      0x03
   BaseClass      0x04
   Cache Line      0x08
   Latency         0x00
   Header         0x00
PCI header
   Address 0 (memory)   0xE5000000
   Subvendor ID      0x1458
   Subsystem ID      0xA002
   Int. Line      0x10
   Int. Pin      0x01
PCI capability
   Caps class      Power Management
   Caps offset      0x50
   Caps version      1.1
PCI capability
   Caps class      Message Signalled Interrupts
   Caps offset      0x60
PCI capability
   Caps class      PCI Express
   Caps offset      0x70
   Device type      Root Complex Integrated Endpoint Device
   Port         0
   Version         1.0
   Link width      0x (max 0x)
Extended capabilities
   Caps class      Virtual Channel
   Caps offset      0x100
   Caps class      Root Complex Link Declaration
   Caps offset      0x130
   Link Entries #      1
   Port Number      15
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 D8 27 06 00 10 00 01 00 03 04 08 00 00 00
   10   04 00 00 E5 00 00 00 00 00 00 00 00 00 00 00 00
   20   00 00 00 00 00 00 00 00 00 00 00 00 58 14 02 A0
   30   00 00 00 00 50 00 00 00 00 00 00 00 10 01 00 00
   40   01 00 00 03 07 00 00 00 00 00 00 00 00 00 00 00
   50   01 60 42 C8 00 00 00 00 00 00 00 00 00 00 00 00
   60   05 70 80 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   10 00 91 00 00 00 00 00 00 08 10 00 00 00 00 00
   80   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 00 00 01 00 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 86 0F 01 00 00 00 00 00
   100   02 00 01 13 01 00 00 00 00 00 00 00 00 00 00 00
   110   00 00 00 00 01 00 00 80 00 00 00 00 00 00 00 00
   120   80 00 00 81 00 00 00 00 00 00 00 00 00 00 00 00
   130   05 00 01 00 00 01 02 0F 00 00 00 00 00 00 00 00

Description         PCI to PCI Bridge
Location         bus 0 (0x00), device 28 (0x1C), function 0 (0x00)
Common header
   Vendor ID      0x8086
   Model ID      0x27D0
   Revision ID      0x01
   PI         0x00
   SubClass      0x04
   BaseClass      0x06
   Cache Line      0x08
   Latency         0x00
   Header         0x81
PCI header
   Primary bus      0x00
   Secondary bus      0x01
   Int. Line      0x10
   Int. Pin      0x01
PCI capability
   Caps class      PCI Express
   Caps offset      0x40
   Device type      Root Port of PCI-E Root Complex
   Port         1
   Version         1.0
   Physical slot      #2
   Presence detect      yes
   Link width      4x (max 4x)
PCI capability
   Caps class      Message Signalled Interrupts
   Caps offset      0x80
PCI capability
   Caps class      Subsystem Vendor
   Caps offset      0x90
   SubVendor ID      0x1458
   SubSystem ID      0x0000
PCI capability
   Caps class      Power Management
   Caps offset      0xA0
   Caps version      1.1
Extended capabilities
   Caps class      Virtual Channel
   Caps offset      0x100
   Caps class      Root Complex Link Declaration
   Caps offset      0x180
   Link Entries #      1
   Port Number      1
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 D0 27 07 01 10 00 01 00 04 06 08 00 81 00
   10   00 00 00 00 00 00 00 00 00 01 01 00 90 90 00 20
   20   00 E0 F0 E2 01 D0 F1 DF 00 00 00 00 00 00 00 00
   30   00 00 00 00 40 00 00 00 00 00 00 00 10 01 0A 00
   40   10 80 41 01 C0 0F 00 00 00 00 10 00 41 24 11 01
   50   40 00 41 30 E0 25 80 00 00 00 48 01 00 00 00 00
   60   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   05 90 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   90   0D A0 00 00 58 14 00 00 00 00 00 00 00 00 00 00
   A0   01 00 02 C8 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 11 80 00 00 00 00
   E0   00 00 C7 00 06 07 08 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 86 0F 01 00 00 00 00 00
   100   02 00 01 18 01 00 00 00 01 00 00 00 00 00 00 00
   110   01 00 00 00 01 00 00 80 00 00 00 00 01 00 00 00
   120   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   130   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

Description         USB Controller (UHCI)
Location         bus 0 (0x00), device 29 (0x1D), function 0 (0x00)
Common header
   Vendor ID      0x8086
   Model ID      0x27C8
   Revision ID      0x01
   PI         0x00
   SubClass      0x03
   BaseClass      0x0C
   Cache Line      0x00
   Latency         0x00
   Header         0x80
PCI header
   Address 4 (port)   0x0000BC00
   Subvendor ID      0x1458
   Subsystem ID      0x5004
   Int. Line      0x17
   Int. Pin      0x01
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 C8 27 05 00 80 02 01 00 03 0C 00 00 80 00
   10   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   20   01 BC 00 00 00 00 00 00 00 00 00 00 58 14 04 50
   30   00 00 00 00 00 00 00 00 00 00 00 00 17 01 00 00
   40   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   50   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   60   10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 27 00 00 00 00 00 00 00 00 01 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 86 0F 01 00 00 00 00 00

Description         USB Controller (UHCI)
Location         bus 0 (0x00), device 29 (0x1D), function 1 (0x01)
Common header
   Vendor ID      0x8086
   Model ID      0x27C9
   Revision ID      0x01
   PI         0x00
   SubClass      0x03
   BaseClass      0x0C
   Cache Line      0x00
   Latency         0x00
   Header         0x00
PCI header
   Address 4 (port)   0x0000B000
   Subvendor ID      0x1458
   Subsystem ID      0x5004
   Int. Line      0x13
   Int. Pin      0x02
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 C9 27 05 00 80 02 01 00 03 0C 00 00 00 00
   10   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   20   01 B0 00 00 00 00 00 00 00 00 00 00 58 14 04 50
   30   00 00 00 00 00 00 00 00 00 00 00 00 13 02 00 00
   40   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   50   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   60   10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 27 00 00 00 00 00 00 00 00 01 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 86 0F 01 00 00 00 00 00

Description         USB Controller (UHCI)
Location         bus 0 (0x00), device 29 (0x1D), function 2 (0x02)
Common header
   Vendor ID      0x8086
   Model ID      0x27CA
   Revision ID      0x01
   PI         0x00
   SubClass      0x03
   BaseClass      0x0C
   Cache Line      0x00
   Latency         0x00
   Header         0x00
PCI header
   Address 4 (port)   0x0000B400
   Subvendor ID      0x1458
   Subsystem ID      0x5004
   Int. Line      0x12
   Int. Pin      0x03
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 CA 27 05 00 80 02 01 00 03 0C 00 00 00 00
   10   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   20   01 B4 00 00 00 00 00 00 00 00 00 00 58 14 04 50
   30   00 00 00 00 00 00 00 00 00 00 00 00 12 03 00 00
   40   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   50   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   60   10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 27 00 00 00 00 00 00 00 00 01 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 86 0F 01 00 00 00 00 00

Description         USB Controller (UHCI)
Location         bus 0 (0x00), device 29 (0x1D), function 3 (0x03)
Common header
   Vendor ID      0x8086
   Model ID      0x27CB
   Revision ID      0x01
   PI         0x00
   SubClass      0x03
   BaseClass      0x0C
   Cache Line      0x00
   Latency         0x00
   Header         0x00
PCI header
   Address 4 (port)   0x0000B800
   Subvendor ID      0x1458
   Subsystem ID      0x5004
   Int. Line      0x10
   Int. Pin      0x04
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 CB 27 05 00 80 02 01 00 03 0C 00 00 00 00
   10   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   20   01 B8 00 00 00 00 00 00 00 00 00 00 58 14 04 50
   30   00 00 00 00 00 00 00 00 00 00 00 00 10 04 00 00
   40   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   50   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   60   10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 27 00 00 00 00 00 00 00 00 01 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 86 0F 01 00 00 00 00 00

Description         USB 2.0 Controller (EHCI)
Location         bus 0 (0x00), device 29 (0x1D), function 7 (0x07)
Common header
   Vendor ID      0x8086
   Model ID      0x27CC
   Revision ID      0x01
   PI         0x20
   SubClass      0x03
   BaseClass      0x0C
   Cache Line      0x00
   Latency         0x00
   Header         0x00
PCI header
   Address 0 (memory)   0xE5004000
   Subvendor ID      0x1458
   Subsystem ID      0x5006
   Int. Line      0x17
   Int. Pin      0x01
PCI capability
   Caps class      Power Management
   Caps offset      0x50
   Caps version      1.1
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 CC 27 06 00 90 02 01 20 03 0C 00 00 00 00
   10   00 40 00 E5 00 00 00 00 00 00 00 00 00 00 00 00
   20   00 00 00 00 00 00 00 00 00 00 00 00 58 14 06 50
   30   00 00 00 00 50 00 00 00 00 00 00 00 17 01 00 00
   40   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   50   01 00 02 00 00 00 00 00 0A 00 A0 20 00 00 00 00
   60   20 20 FF 01 00 00 00 00 01 00 00 00 00 00 00 C0
   70   00 00 D5 3F 00 00 00 00 00 00 00 00 00 00 00 00
   80   00 00 00 00 01 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 AA FF 00 FF 00 FF 00 20 00 00 88
   E0   00 00 00 00 DB B6 6D 00 00 00 00 00 00 00 00 00
   F0   00 80 00 09 88 85 40 00 86 0F 01 00 86 17 02 20

Description         PCI to PCI Bridge
Location         bus 0 (0x00), device 30 (0x1E), function 0 (0x00)
Common header
   Vendor ID      0x8086
   Model ID      0x244E
   Revision ID      0xE1
   PI         0x01
   SubClass      0x04
   BaseClass      0x06
   Cache Line      0x00
   Latency         0x00
   Header         0x01
PCI header
   Primary bus      0x00
   Secondary bus      0x02
   Int. Line      0xFF
   Int. Pin      0x00
PCI capability
   Caps class      Subsystem Vendor
   Caps offset      0x50
   SubVendor ID      0x1458
   SubSystem ID      0x5000
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 4E 24 07 00 10 00 E1 01 04 06 00 00 01 00
   10   00 00 00 00 00 00 00 00 00 02 02 20 A0 A0 80 22
   20   00 E3 F0 E4 F1 FF 01 00 00 00 00 00 00 00 00 00
   30   00 00 00 00 50 00 00 00 00 00 00 00 FF 00 04 00
   40   00 00 00 00 00 00 00 00 00 00 00 00 00 12 00 00
   50   0D 00 00 00 58 14 00 50 00 00 00 00 00 00 00 00
   60   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 86 0F 01 00 00 00 00 00

Description         PCI to ISA Bridge
Location         bus 0 (0x00), device 31 (0x1F), function 0 (0x00)
Common header
   Vendor ID      0x8086
   Model ID      0x27B8
   Revision ID      0x01
   PI         0x00
   SubClass      0x01
   BaseClass      0x06
   Cache Line      0x00
   Latency         0x00
   Header         0x80
PCI header
   Subvendor ID      0x1458
   Subsystem ID      0x5001
   Int. Line      0x00
   Int. Pin      0x00
PCI capability
   Caps class      Vendor Dependant
   Caps offset      0xE0
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 B8 27 07 01 10 02 01 00 01 06 00 00 80 00
   10   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   20   00 00 00 00 00 00 00 00 00 00 00 00 58 14 01 50
   30   00 00 00 00 E0 00 00 00 00 00 00 00 00 00 00 00
   40   01 04 00 00 80 00 00 00 81 04 00 00 10 00 00 00
   50   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   60   8C 85 8B 8B D0 00 00 00 80 8A 80 89 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   10 00 0C 34 01 08 0C 00 91 02 0C 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   20 06 00 00 00 00 00 00 13 00 00 00 00 03 00 00
   B0   00 00 F0 00 00 00 00 00 55 55 55 59 00 00 00 00
   C0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   D0   33 22 11 00 67 45 00 00 80 C0 00 00 00 00 00 00
   E0   09 00 0C 10 A8 00 24 00 00 00 00 00 00 00 00 00
   F0   01 C0 D1 FE 00 00 00 00 86 0F 01 00 00 00 00 00

Description         IDE Controller
Location         bus 0 (0x00), device 31 (0x1F), function 1 (0x01)
Common header
   Vendor ID      0x8086
   Model ID      0x27DF
   Revision ID      0x01
   PI         0x8A
   SubClass      0x01
   BaseClass      0x01
   Cache Line      0x00
   Latency         0x00
   Header         0x00
PCI header
   Address 4 (port)   0x0000F000
   Subvendor ID      0x1458
   Subsystem ID      0xB001
   Int. Line      0x00
   Int. Pin      0x01
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 DF 27 05 00 80 02 01 8A 01 01 00 00 00 00
   10   01 00 00 00 01 00 00 00 01 00 00 00 01 00 00 00
   20   01 F0 00 00 00 00 00 00 00 00 00 00 58 14 01 B0
   30   00 00 00 00 00 00 00 00 00 00 00 00 00 01 00 00
   40   07 A3 00 80 00 00 00 00 01 00 01 00 00 00 00 00
   50   00 00 00 00 30 10 00 00 00 00 00 00 00 00 00 00
   60   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 00 00 00 03 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 86 0F 01 00 00 00 00 00

Description         IDE Controller
Location         bus 0 (0x00), device 31 (0x1F), function 2 (0x02)
Common header
   Vendor ID      0x8086
   Model ID      0x27C0
   Revision ID      0x01
   PI         0x8F
   SubClass      0x01
   BaseClass      0x01
   Cache Line      0x00
   Latency         0x00
   Header         0x00
PCI header
   Address 0 (port)   0x0000D000
   Address 1 (port)   0x0000D400
   Address 2 (port)   0x0000D800
   Address 3 (port)   0x0000DC00
   Address 4 (port)   0x0000E000
   Subvendor ID      0x1458
   Subsystem ID      0xB002
   Int. Line      0x13
   Int. Pin      0x02
PCI capability
   Caps class      Power Management
   Caps offset      0x70
   Caps version      1.1
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 C0 27 05 00 B0 02 01 8F 01 01 00 00 00 00
   10   01 D0 00 00 01 D4 00 00 01 D8 00 00 01 DC 00 00
   20   01 E0 00 00 00 00 00 00 00 00 00 00 58 14 02 B0
   30   00 00 00 00 70 00 00 00 00 00 00 00 13 02 00 00
   40   00 80 00 80 00 00 00 00 00 00 00 00 00 00 00 00
   50   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   60   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   01 00 02 40 00 00 00 00 00 00 00 00 00 00 00 00
   80   05 70 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 0F 10 80 01 80 40 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 00 00 00 05 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 86 0F 01 00 00 00 00 00

Description         SMBus Controller
Location         bus 0 (0x00), device 31 (0x1F), function 3 (0x03)
Common header
   Vendor ID      0x8086
   Model ID      0x27DA
   Revision ID      0x01
   PI         0x00
   SubClass      0x05
   BaseClass      0x0C
   Cache Line      0x00
   Latency         0x00
   Header         0x00
PCI header
   Address 4 (port)   0x00000500
   Subvendor ID      0x1458
   Subsystem ID      0x5001
   Int. Line      0x0B
   Int. Pin      0x02
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   86 80 DA 27 01 00 80 02 01 00 05 0C 00 00 00 00
   10   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   20   01 05 00 00 00 00 00 00 00 00 00 00 58 14 01 50
   30   00 00 00 00 00 00 00 00 00 00 00 00 0B 02 00 00
   40   01 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   50   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   60   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 86 0F 01 00 00 00 00 00

Description         VGA Controller
Location         bus 1 (0x01), device 0 (0x00), function 0 (0x00)
Common header
   Vendor ID      0x10DE
   Model ID      0x0DE5
   Revision ID      0xA1
   PI         0x00
   SubClass      0x00
   BaseClass      0x03
   Cache Line      0x08
   Latency         0x00
   Header         0x80
PCI header
   Address 0 (memory)   0xE0000000
   Address 1 (memory)   0xD0000000
   Address 3 (memory)   0xD8000000
   Address 5 (port)   0x00009000
   Subvendor ID      0x174B
   Subsystem ID      0x7162
   Int. Line      0x10
   Int. Pin      0x01
PCI capability
   Caps class      Power Management
   Caps offset      0x60
   Caps version      1.2
PCI capability
   Caps class      Message Signalled Interrupts
   Caps offset      0x68
PCI capability
   Caps class      PCI Express
   Caps offset      0x78
   Device type      PCI-E Endpoint Device
   Port         0
   Version         2.0
   Link width      4x (max 16x)
PCI capability
   Caps class      Vendor Dependant
   Caps offset      0xB4
Extended capabilities
   Caps class      Virtual Channel
   Caps offset      0x100
   Caps class      Power Budgeting
   Caps offset      0x128
   Caps class      Vendor Specific
   Caps offset      0x600
   Vendor ID      1
   Size         36
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   DE 10 E5 0D 07 00 10 00 A1 00 00 03 08 00 80 00
   10   00 00 00 E0 0C 00 00 D0 00 00 00 00 0C 00 00 D8
   20   00 00 00 00 01 90 00 00 00 00 00 00 4B 17 62 71
   30   00 00 00 00 60 00 00 00 00 00 00 00 10 01 00 00
   40   4B 17 62 71 00 00 00 00 00 00 00 00 00 00 00 00
   50   01 00 00 00 01 00 00 00 CE D6 23 00 00 00 00 00
   60   01 68 03 00 08 00 00 00 05 78 80 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 10 B4 02 00 E0 8D 2C 01
   80   10 29 00 00 01 4D 05 00 00 01 41 10 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 10 00 00 00
   A0   00 00 00 00 00 00 00 00 01 00 00 00 00 00 00 00
   B0   00 00 00 00 09 00 14 01 00 00 00 00 00 00 00 00
   C0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   100   02 00 81 12 00 00 00 00 00 00 00 00 00 00 00 00
   110   00 00 00 00 01 00 00 80 00 00 00 00 00 00 00 00
   120   00 00 00 00 00 00 00 00 04 00 01 60 00 00 00 00
   130   21 81 07 00 00 00 00 00 00 00 00 20 00 00 FF 33

Description         Multimedia device
Location         bus 1 (0x01), device 0 (0x00), function 1 (0x01)
Common header
   Vendor ID      0x10DE
   Model ID      0x0BEA
   Revision ID      0xA1
   PI         0x00
   SubClass      0x03
   BaseClass      0x04
   Cache Line      0x08
   Latency         0x00
   Header         0x80
PCI header
   Address 0 (memory)   0xE2000000
   Subvendor ID      0x174B
   Subsystem ID      0x7162
   Int. Line      0x11
   Int. Pin      0x02
PCI capability
   Caps class      Power Management
   Caps offset      0x60
   Caps version      1.2
PCI capability
   Caps class      Message Signalled Interrupts
   Caps offset      0x68
PCI capability
   Caps class      PCI Express
   Caps offset      0x78
   Device type      PCI-E Endpoint Device
   Port         0
   Version         2.0
   Link width      4x (max 16x)
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   DE 10 EA 0B 06 00 10 00 A1 00 03 04 08 00 80 00
   10   00 00 00 E2 00 00 00 00 00 00 00 00 00 00 00 00
   20   00 00 00 00 00 00 00 00 00 00 00 00 4B 17 62 71
   30   00 00 00 00 60 00 00 00 00 00 00 00 11 02 00 00
   40   4B 17 62 71 00 00 00 00 00 00 00 00 00 00 00 00
   50   00 00 00 00 00 00 00 00 CE D6 23 00 00 00 00 00
   60   01 68 03 00 08 00 00 00 05 78 80 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 10 00 02 00 A0 8D 2C 01
   80   10 28 00 00 01 4D 05 00 0B 01 41 10 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 10 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   100   00 00 00 00 00 00 00 00 00 00 00 00 11 20 06 00
   110   00 20 00 00 00 20 00 00 00 00 00 00 00 00 00 00
   120   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   130   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

Description         USB Controller (UHCI)
Location         bus 2 (0x02), device 1 (0x01), function 0 (0x00)
Common header
   Vendor ID      0x1106
   Model ID      0x3038
   Revision ID      0x62
   PI         0x00
   SubClass      0x03
   BaseClass      0x0C
   Cache Line      0x08
   Latency         0x80
   Header         0x80
PCI header
   Address 4 (port)   0x0000A000
   Subvendor ID      0x1106
   Subsystem ID      0x3038
   Int. Line      0x13
   Int. Pin      0x01
PCI capability
   Caps class      Power Management
   Caps offset      0x80
   Caps version      1.1
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   06 11 38 30 07 00 10 02 62 00 03 0C 08 80 80 00
   10   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   20   01 A0 00 00 00 00 00 00 00 00 00 00 06 11 38 30
   30   00 00 00 00 80 00 00 00 00 00 00 00 13 01 00 00
   40   40 10 03 00 00 00 00 00 00 08 00 00 00 00 00 00
   50   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   60   10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   01 00 0A 7E 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 20 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 03 00 00 00 00 00 00 00 00

Description         USB Controller (UHCI)
Location         bus 2 (0x02), device 1 (0x01), function 1 (0x01)
Common header
   Vendor ID      0x1106
   Model ID      0x3038
   Revision ID      0x62
   PI         0x00
   SubClass      0x03
   BaseClass      0x0C
   Cache Line      0x08
   Latency         0x80
   Header         0x80
PCI header
   Address 4 (port)   0x0000A400
   Subvendor ID      0x1106
   Subsystem ID      0x3038
   Int. Line      0x12
   Int. Pin      0x02
PCI capability
   Caps class      Power Management
   Caps offset      0x80
   Caps version      1.1
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   06 11 38 30 07 00 10 02 62 00 03 0C 08 80 80 00
   10   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   20   01 A4 00 00 00 00 00 00 00 00 00 00 06 11 38 30
   30   00 00 00 00 80 00 00 00 00 00 00 00 12 02 00 00
   40   40 10 03 00 00 00 00 00 00 08 00 00 00 00 00 00
   50   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   60   10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   01 00 0A 7E 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 20 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 03 00 00 00 00 00 00 00 00

Description         USB 2.0 Controller (EHCI)
Location         bus 2 (0x02), device 1 (0x01), function 2 (0x02)
Common header
   Vendor ID      0x1106
   Model ID      0x3104
   Revision ID      0x65
   PI         0x20
   SubClass      0x03
   BaseClass      0x0C
   Cache Line      0x08
   Latency         0x80
   Header         0x80
PCI header
   Address 0 (memory)   0xE4001000
   Subvendor ID      0x1106
   Subsystem ID      0x3104
   Int. Line      0x10
   Int. Pin      0x03
PCI capability
   Caps class      Power Management
   Caps offset      0x80
   Caps version      1.1
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   06 11 04 31 07 00 10 02 65 20 03 0C 08 80 80 00
   10   00 10 00 E4 00 00 00 00 00 00 00 00 00 00 00 00
   20   00 00 00 00 00 00 00 00 00 00 00 00 06 11 04 31
   30   00 00 00 00 80 00 00 00 00 00 00 00 10 03 00 00
   40   00 00 0B 00 00 00 00 00 A0 20 00 09 00 00 FF FF
   50   00 5A 00 80 00 00 00 00 04 0B 88 88 33 00 00 00
   60   20 20 01 00 00 00 00 00 01 00 00 00 00 00 00 C0
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   01 00 0A 7E 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 03 00 00 00 00 00 00 00 00

Description         Ethernet Controller
Location         bus 2 (0x02), device 5 (0x05), function 0 (0x00)
Common header
   Vendor ID      0x10EC
   Model ID      0x8167
   Revision ID      0x10
   PI         0x00
   SubClass      0x00
   BaseClass      0x02
   Cache Line      0x08
   Latency         0x80
   Header         0x00
PCI header
   Address 0 (port)   0x0000A800
   Address 1 (memory)   0xE4000000
   Subvendor ID      0x1458
   Subsystem ID      0xE000
   Int. Line      0x15
   Int. Pin      0x01
PCI capability
   Caps class      Power Management
   Caps offset      0xDC
   Caps version      1.1
PCI registers
      00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
   00   EC 10 67 81 07 00 B0 02 10 00 00 02 08 80 00 00
   10   01 A8 00 00 00 00 00 E4 00 00 00 00 00 00 00 00
   20   00 00 00 00 00 00 00 00 00 00 00 00 58 14 00 E0
   30   00 00 00 00 DC 00 00 00 00 00 00 00 15 01 20 40
   40   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   50   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   60   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   70   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   80   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   90   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   A0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   B0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   C0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   D0   00 00 00 00 00 00 00 00 00 00 00 00 01 00 C2 F7
   E0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
   F0   00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00


DMI
-------------------------------------------------------------------------

DMI BIOS
   vendor         Award Software International Inc.
   version         FI
   date         11/27/2007
   ROM size      512 KB

DMI System Information
   manufacturer      Gigabyte Technology Co. Ltd.
   product         945GZM-S2
   version         unknown
   serial         unknown
   UUID         {00000000-0000-0000-0000-001A4D299EC2}
   SKU         unknown
   family         unknown

DMI Baseboard
   vendor         Gigabyte Technology Co. Ltd.
   model         945GZM-S2
   revision      unknown
   serial         unknown

DMI System Enclosure
   manufacturer      Gigabyte Technology Co. Ltd.
   chassis type      Desktop
   chassis serial      unknown

DMI Processor
   manufacturer      Intel
   model         Pentium(R) Dual-Core CPU E
   clock speed      1200.0 MHz
   FSB speed      200.0 MHz
   multiplier      6.0x

DMI Memory Controller
   correction      8-bit parity
   Max module size      1024 MBytes

DMI Memory Module
   designation      A0
   size         2048 MBytes (single bank)

DMI Memory Module
   designation      A1
   size         2048 MBytes (single bank)

DMI Port Connector
   designation      PRIMARY IDE (internal)
   connector      On Board IDE

DMI Port Connector
   designation      SECONDARY IDE (internal)
   connector      On Board IDE

DMI Port Connector
   designation      FDD (internal)
   port type      8251 FIFO Compatible
   connector      On Board Floppy

DMI Port Connector
   designation      COM1 (internal)
   port type      Serial Port 16450
   connector      9 Pin Dual Inline (pin 10 cut)
   connector      DB-9 male

DMI Port Connector
   designation      COM2 (internal)
   port type      Serial Port 16450
   connector      9 Pin Dual Inline (pin 10 cut)
   connector      DB-9 male

DMI Port Connector
   designation      LPT1 (internal)
   port type      Parallel Port ECP/EPP
   connector      DB-25 female
   connector      DB-25 female

DMI Port Connector
   designation      Keyboard (internal)
   port type      Keyboard Port
   connector      PS/2

DMI Port Connector
   designation      PS/2 Mouse (internal)
   designation      No Detected (external)
   port type      Mouse Port
   connector      PS/2
   connector      PS/2

DMI Port Connector
   designation      USB (internal)
   port type      USB
   connector      Access Bus (USB)

DMI Port Connector
   designation      USB (internal)
   port type      USB
   connector      Access Bus (USB)

DMI Extension Slot
   designation      PCI
   type         PCI
   width         32 bits
   populated      no

DMI Extension Slot
   designation      PCI
   type         PCI
   width         32 bits
   populated      yes

DMI Extension Slot
   designation      PCI
   type         PCI
   width         32 bits
   populated      no

DMI Extension Slot
   designation      PCI
   type         PCI
   width         32 bits
   populated      yes

DMI Physical Memory Array
   location      Motherboard
   usage         System Memory
   correction      None
   max capacity      2048 MBytes
   max# of devices      2

DMI Memory Device
   designation      A0
   format         DIMM
   type         unknown
   total width      64 bits
   data width      64 bits
   size         2048 MBytes

DMI Memory Device
   designation      A1
   format         DIMM
   type         unknown
   total width      64 bits
   data width      64 bits
   size         2048 MBytes


Storage
-------------------------------------------------------------------------

Drive   0
   Device Path      \\?\ide#diskst380012ace_____________________________4.06____#4a3542564b45544c202020202020202020202020#{53f56307-b6bf-11d0-94f2-00a0c91efb8b}
   Type         Fixed
   Bus Type      3
   Name         ST380012ACE
   Revision      4.06
   Serial         5JVBEKLT
   Capacity      74.5 GB
   SMART Support      Yes
   Volume         c:\, 24.4 GBytes (33.1 percent available)
   Volume         d:\, 50.1 GBytes (78.5 percent available)

Drive   1
   Device Path      \\?\usbstor#disk&ven_ufd_3.0&prod_silicon-power16g&rev_1.00#09021000001109118300000094&0#{53f56307-b6bf-11d0-94f2-00a0c91efb8b}
   Type         Removable
   Bus Type      7
   Name         UFD 3.0 Silicon-Power16G
   Capacity      14.4 GB
   SMART Support      Yes
   Volume         f:\, 14.4 GBytes (37.2 percent available)

USB Devices
-------------------------------------------------------------------------

USB Device         USB HID-совместимое устройство, class=0x00, subclass=0x00, vendor=0x1C4F, product=0x0034
USB Device         Запоминающее устройство для USB, class=0x00, subclass=0x00, vendor=0x1F75, product=0x0902

Graphics
-------------------------------------------------------------------------

Number of adapters      1

Graphic APIs
-------------------------------------------------------------------------

API            NVIDIA I/O
API            NVIDIA NVAPI

Display Adapters
-------------------------------------------------------------------------

Display adapter 0
   ID         0x1000000
   Name         NVIDIA GeForce GT 530
   Board Manufacturer   PC Partner
   Revision      A1
   Memory size      2047 MB
   Memory type      DDR3
   PCI device      bus 1 (0x1), device 0 (0x0), function 0 (0x0)
   Vendor ID      0x10DE (0x174B)
   Model ID      0x0DE5 (0x7162)
   Performance Level   0

Win32_VideoController      AdapterRAM = 0x80000000 (2147483648)
Win32_VideoController      DriverVersion = 6.14.13.6881
Win32_VideoController      DriverDate = 07/11/2016

Monitor 0
   Model         BenQ GW2760HS ()
   ID         BNQ78CA
   Serial         B7D00945SL0
   Manufacturing Date   Week 29, Year 2013
   Size         27.2 inches
   Max Resolution      1920 x 1080 @ 60 Hz
   Horizontal Freq. Range   30-83 kHz
   Vertical Freq. Range   50-76 Hz
   Max Pixel Clock      210 MHz
   Gamma Factor      2.2


Software
-------------------------------------------------------------------------

Windows Version         Microsoft Windows XP Professional  Service Pack 3 (Build 2600)
DirectX Version         9.0c


Register Spaces
-------------------------------------------------------------------------

Register space         PCI
Register space         PCI #2
Register space         PCI Express, base address = 0x0F0000000
Register space         SMBus, base address = 0x0500
Register space         LPC, base address = 0x0290
Register space         LPC, base address = 0x02E
  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
radical
Пока непонятно...
Покажите скриншот главного окна ThrottleStop, если перед его запуском удалить ThrottleStop.ini
  radical

Member
Статус: Не в сети
Регистрация: 22.11.2007
Откуда: dp.ua
Фото: 0
DeathBringer писал(а):
Покажите скриншот главного окна ThrottleStop, если перед его запуском удалить ThrottleStop.ini


1.jpg - сразу после запуска
2.jpg - после изменения множителя на 15

Вложение:
1.JPG [ 50.25 КБ | Просмотров: 993 ]


Вложение:
2.JPG [ 50.08 КБ | Просмотров: 993 ]


Я вот думаю, может, биос не прошился полностью? Как-то уж очень быстро процесс прошел, менее 30 секунд, наверное. Но написало, что все ОК.
  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
radical
Все дело в BIOS - в нем не доделана поддержка 45-nm CPU. Исправлю, когда будет время.
  radical

Member
Статус: Не в сети
Регистрация: 22.11.2007
Откуда: dp.ua
Фото: 0
Странно, там вроде на форуме bios-mods по отзывам написали, что все ОК.

Нашел еще модифицированные биосы здесь https://ideafix.name/?p=1483
Или там, кроме микрокодов, ничего не модифицировано?
  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
radical писал(а):
там вроде на форуме bios-mods по отзывам написали
Нет там реальных подтверждений.
  radical

Member
Статус: Не в сети
Регистрация: 22.11.2007
Откуда: dp.ua
Фото: 0
вроде написано вверху страницы по ссылке https://www.bios-mods.com/forum/Thread- ... 3-x?page=3
Цитата:
THANK YOUUU !!! WORKS AT 2.93 GHZ WITH X11 (266x11)


Поставил сейчас E6600 (который 65нм), с ним все нормально.
Владелец компьютера жаловался, что с E6600 у него не работали 2х2ГБ модули, только 2х1ГБ. А с E7400 работали, но множитель...
У меня 2х2ГБ, которые он мне дал с компьютером вместе, заработали с обеими процессорами. Не знаю, я такого не слышал, чтобы с одним процессором память работала, с другим не запускалась на одной частоте. Может, дело было в перепрошивке биоса или его сбросе.
  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
radical писал(а):
Или там, кроме микрокодов, ничего не модифицировано?
Да, там отличия только в версии микрокодов.
Попробуйте прошить мой мод.
  radical

Member
Статус: Не в сети
Регистрация: 22.11.2007
Откуда: dp.ua
Фото: 0
Все работает! Частота сразу при POST отображается правильная. В Windows тоже.
Единственный момент, на который обратил внимание, в простое не сбрасывается множитель. В WinXP выбран "Диспетчер энергосбережения".
Возможно, дело в системе, там загружается фоном ShadowUser и кушает около 20-30% по диспетчеру задач и из-за этого множитель все время максимальный. Попробую загрузиться в SafeMode.
Спасибо! Отличная работа!
  DeathBringer

Куратор темы
Статус: Не в сети
Регистрация: 07.08.2003
radical
Ну и хорошо.
  Inil

Junior
Статус: Не в сети
Регистрация: 15.05.2006
попалась мне "нонейм" материнская плата с 8550u и инженерным "amibios" aptio V…

может кому-то встречались расшифровки этих пары тысяч параметров в одном месте :)…

ЗЫ pdf по настройкам aptio V скачал, но кроме повторения скринов, там ничего конкретного нет

ЗЗЫ сразу отвечу зачем:
при настройках по дефолту очень долго выключается и грузится, после включения может до 1 минуты пройти до загрузки винды, после выключения до 1 минуты до того как погаснет индикатор активности платы, тест памяти так и не понял где в настройках отключается(включается),

PPPS ssd без проблем, память тоже, к работе после загрузки нареканий нет, все летает



Половина вопроса решена, теперь включается быстро, осталась вторая половина, что за настройки не дают выключиться сразу?
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 11412 • Страница 509 из 571 • <  1 ... 506  507  508  509  510  511  512 ... 571  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: ZeFeR и гости: 38

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
