Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

ridiculousasrock нет, не сталкивался.

BY_Pashka да что ж такое... неужели я один такой невезучий? Может хоть предположения какие-то есть насчет этой проблемы?

ridiculousasrock Ну сейчас я уже точно не помогу ибо я уже на 1200 сокете..
Но за время пользования 370/390 Extreme4 никаких таких багов не заметил..
как вариант все настроить заново, например..
- должно быть выполнено условие правильной установки оперативы в слоты, а именно, если 2 планки, то во 2 и 4 слоты и не иначе;
- разогнать оперативу, выставив все настройки по ней- частоту, тайминги, вольтажи DDR, IO, SA- прогнать тесты на стабильность оперативы в таком разгоне;
- настроить БИОС по скринам из шапки "первый" этап, выключив все то, что нам не нужно;
- разогнать процессор по правилам- множители ядер и кэша, вольтаж, LLC, вольтаж PLL и протестировать на стабильность прайм или линкс;
- ну и проверить результаты скоростей оперативки.
Имхо..

Уже выполнял все эти пункты. Что и описал в этой теме с деталями. Все выполнено "по правилам". По отдельности разгон абсолютно стабилен. Но выставление множителя в биосе все равно тормозит память и кэш.

ridiculousasrock НУ ОК, я надеюсь вы сохраняли в БИОС профили разгона?
Если да- давайте сюда скрины БИОС с вашими выставленными параметрами процессора, памяти и вольтажей. А также начальную страницу- Main- БИОС.

так может мамка косячная? откуда ты ее взял? верни взад и возьми другую

ridiculousasrock
на всякий случай, доп-питание подключено к материнке?

Всем привет еще раз, все также ищу возможности сделать мод-биос и снять 200W Power Limit для Z370 Fatal1ty ITX, есть идеи к кому можно обратиться с этим?

В моем городе сейчас очень хорошая цена на Z390 Phantom ITX, 12k всего, но я чувствую себя обманутым делать такой обмен ради одного только Power Limit ограничения, ну там чуть лучше VRM, но я все равно не планирую менять свой 8700к, поэтому мне и этого охлада за глаза

Да, так и сделал. Уже весь комп перебрал 3 раза проверил все что можно. Даже видеопамять. Нигде никаких ошибок нет. Думаете стоит откатиться? Эти 5 сигналов могут говорит о чем угодно. Но если комп включается значит процессор жив. Ведь у него всего два состояния

BY_Pashka, скрины биоса: https://imgur.com/a/eDgn7Fo


Новая, из магазина. Может и косячная, но больше никаких других косяков за ней не замечал. Все еще надеюсь исправить.


8-пиновое питание процессора? Да подключено.

Может все таки перенесем обсуждение в отдельную тему, чтоб все было в одном месте? Там я уже описал больше деталей этой проблемы, свои действия, и некоторое обнаруженные странности.

ridiculousasrock почему выключен MRC Fast Boot и Realtime Memory timing?- Включите.. Возможно в этом и кроется причина проблемы..
Ну и задран вольтаж VCCPLL- 1,25 это не нужно.. обычно лучче, как выяснилось, уменьшать.. 1,18-1,16...
Minimum CPU Cache Ratio- 44- Зачем, ставьте 8 и пусть сбрасывает частоту, как и проц в простое до 800 Мгц.
В остальном по БИОС вопросов не имею, ну еще если виртуальными столами и машинами не пользуетесь, то и виртуализацию можно отключить..
И да- BCLK трогать не нужно- поставили 100 ровно и забыли..

Потому что так насоветовали. Правда советчики советуют абсолютно по разному, с точностью до наоборот. Не в упрек, разумеется. Но я уже тестировал влияние всех вышеперечисленных параметров, во всех возможных значениях и комбинациях, и никакого влияния на проблему не обнаружил.


Виртуализация нужна.

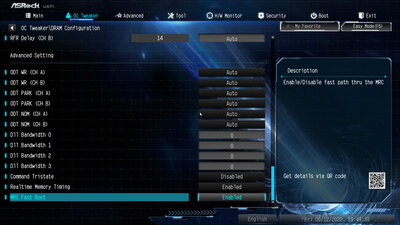

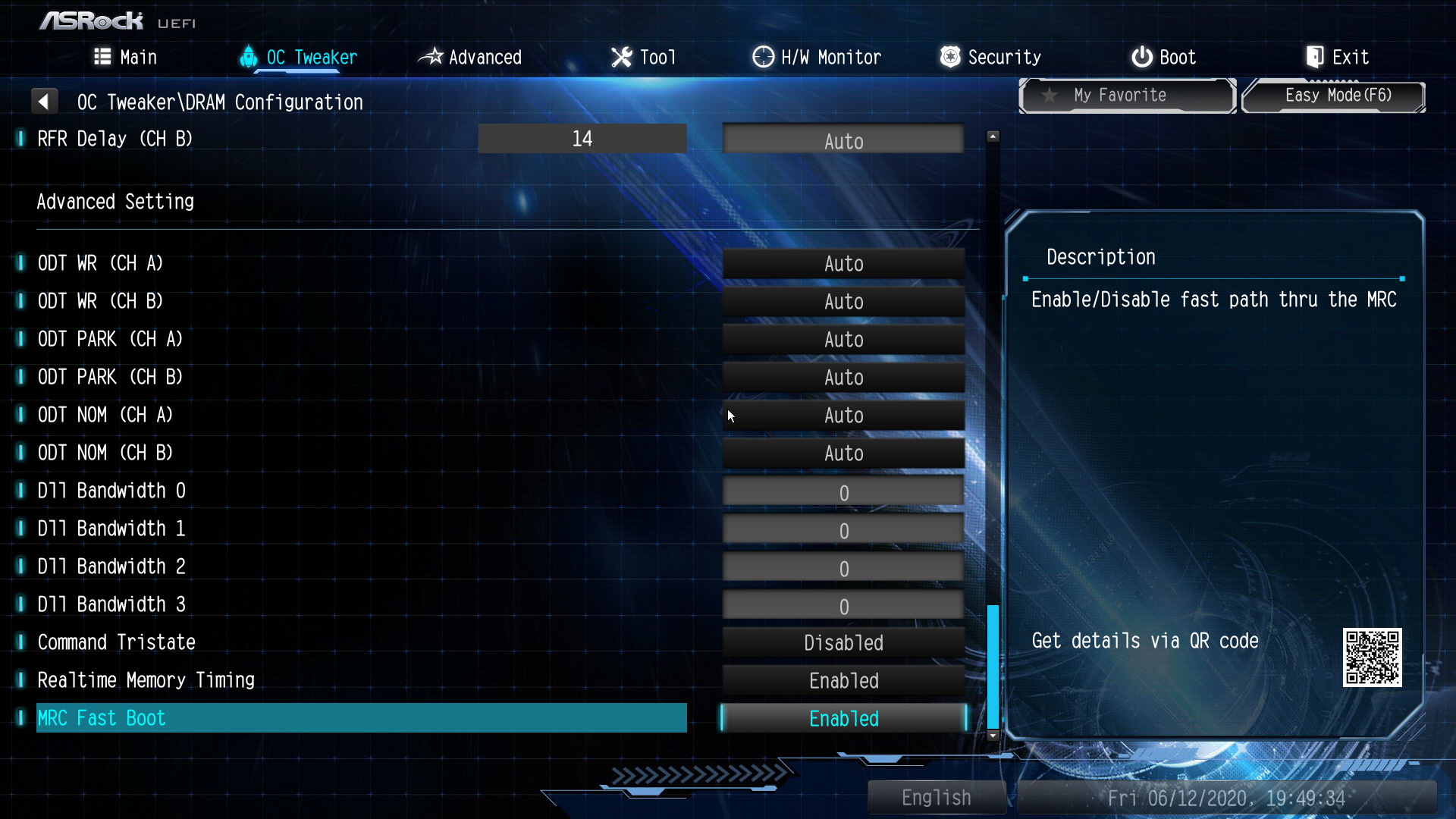

ridiculousasrock Повторюсь- MRC Fast Boot и Realtime Memory timing должны быть включены..

Так она и стоит 100. Один из последних советов в моей теме был протестировать с разными значениями. Я протестировал и вернул назад т.к. влияния не обнаружил.

Добавлено спустя 5 минут 31 секунду:

Они были включены, до недавнего времени. Недавно выключил по совету человека который точно также уверял что они должны быть выключены.

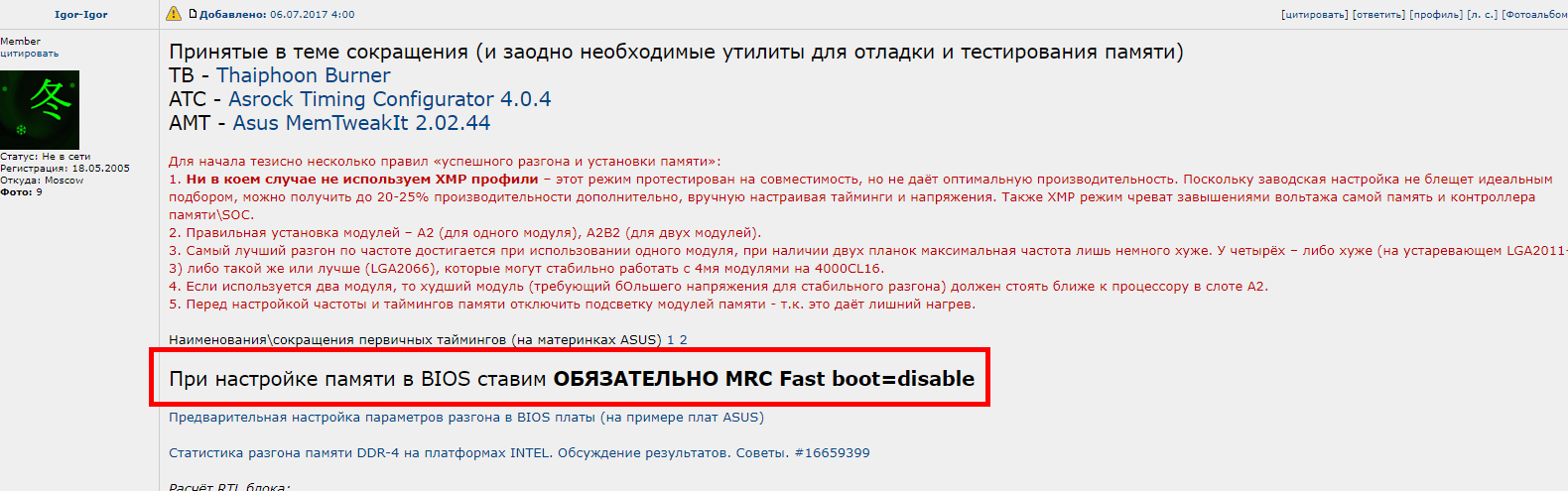

Хотя даже в местном гайде по разгону памяти написано что MRC Fast Boot нужно отключать обязательно.

Но повторюсь: тесты с разными значениями этих параметров и разными их комбинациями не показали никакой связи с моей проблемой.

Подскажите LLC2 в каких оно пределах накидывает напряжение? +/- сколько

ridiculousasrock вы сделайте и проверьте- скрин теста кеша сюда приложите..

Добавлено спустя 53 секунды:

раньше были шаги 0,024.. как сейчас дело обстоит- выяснить можно конкретной мат платой.

Я ведь сказал что уже это делал и проверял, при чем не раз. Ладно давайте повторим еще в очередной раз, в надежде на чудо.



Увы чуда не произошло.

ridiculousasrock

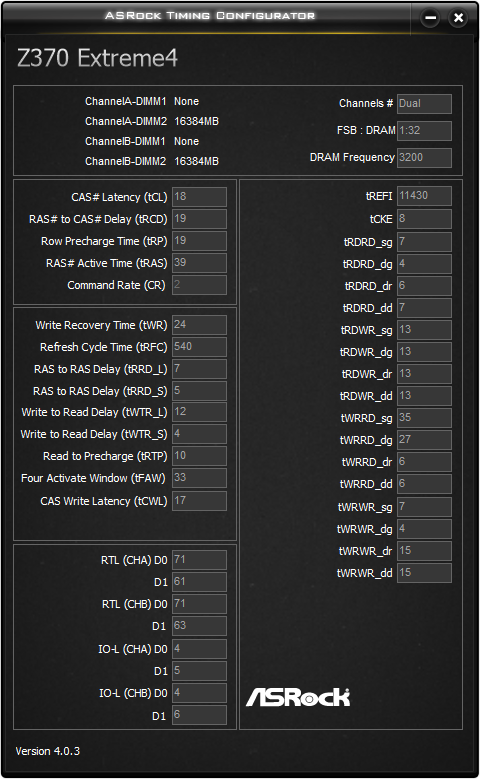

покажите скрин asrock timing configurator-a.

aggression
Пробовал по-разному тайминги подбирать. В любых комбинациях, проблема никуда не девается.
Да и странно что с теми же таймингами если выставлять множитель не в BIOS, а в XTU то проблемы нет.

BY_Pashka вот сейчас прикол, стоит 4.6 - 1.25В - LLC2 в LinX 9.6 просаживает до 1.2В
