Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

Согласен , тоже обратил на это внимание

Добавлено спустя 8 минут 26 секунд:

из коробки стоял F3 , прошил F6d. Всё работало хорошо. Комп перезагружался с заходом в БИОС, лед индикаторы все проходили и тухли. Так пару дней было а потом уже сломал защелку , вытянул видяшку , вставил другую , загрузился, но минуя БИОС(проскочило), сразу на рабочий стол. Всё норм работало а потом как захотел перезагрузиться, то комп не перезагружается, потух экран а кулера крутятся, только зажимать кнопку Павер. А когда запускаешь комп всё норм и даже в БИОС можно зайти и лед-вжа не горит, всё норм до первой перезагрузки, и потом сколько не перезагружайся проблема не проходит, только нужно завершить работу(выкл-вкл)
Меня беспокоит красный лед-вжа на материнке, насколько безопасна эксплуатация видяшки при его индикации?! это просто знак внимания или это говорит о серьезной проблеме?думал что с видяшкой проблема, она новая. Но вставил рабочую 1060 с другого компа и та же беда, значит материнка всё-таки.

Мужик, мне кажется ты ударил по какой то мелкой детальке СМД и она либо отвалилась либо....короче ударом линейки ты походу нарушил схему, бывает давишь на это место - и то чем давишь соскальзывает на матплату и бьёт по ней, а там может быть рассыпуха распаяна, посмотри под микроскопом или лупой, что там.

визуальный осмотр проводил конечно , ничего не заметил , все целенькое вроде, царапин никаких, линейка была из дерева. Буду смотреть еще

Добавлено спустя 4 минуты 5 секунд:

просто подозрительно что при красном лед-вжа индикаторе на материнке, видяшка стабильно держит тест фурмарка-2 часа, 72 градуса, 270 ватт потребления.Если бы какую-нибудь детальку отбил, разве не отразилось бы это негативно на стабильной работе видяшки?

у меня на F7 все хорошо, и реально они там врм подкрутили, так как даунвольт сейчас стоит меньше чем на f6 и предыдущих, проц изначально на этом биосе на более низкой напруге работает.

Смотрю биос f6 вышел пару дней назад, как думаете, есть смысл обновлять если на f6a все хорошо работает?

Как минимум, хуже не будет, обновил вночь с субботы на воскресенье F6a на F6. У нас одинаковые матплаты, можешь смело обновлять (только смотри что б свет не выключили во время прошивки)

материнка - gigabyte z960 ud ddr4, прошил новый биос F6, пропала возможность зайти по DEL в биос, откатился обратно на F5, на нем все нормально

А настройки поди собьются все? Или можно будет их загрузить из сохраненного профиля?

Нет.

насчет f7 на gaming x...

У МЕНЯ, кстати, по дефолту частоты на f7 по всем ядрам стали меньше

раньше ставил лимиты 200 вт, частоты по всем ядрам были 4,6, а сейчас лимиты 4 квт и частоты 4,4 - 4,5 Ггц

Так что не знаю, насчет лучше...

И оффсет нормально заработал. Молодцы, медленно, но делают свою работу.

не знаю где они молодцы, пока сижу на F7c для Gigabyte Master - может в F7 они и молодцы.
но есть две проблемы, может даже три.
1. для моей профильной DDR5 напряжение выше 1.395В (по биосу 1.415В) вызывает бутлуп. без разницы 1.425 / 1.450 или 1.50В
2. при настройке VF Curve с турболимитами открывается портал в ад (потребление 400Вт я еще ни разу не видел) - напряжение Adaptive Voltage для процессора игнорируется, берет свою величину в районе 1.40в (выставлял 1.20-1.30в - без разницы)
3. при выставлении любого значения в оффсете для Override Voltage, получает опять бутлуп.
вобщем пока вернулся на фикс, но честно говоря это все не радует, либо я не разобрался либо им пилить и пилить еще.
поглядим завтра на F7 - CPU VRM parameter calibration for improved performance, может они таки починили хоть чтото, по первому пункту может ограничение самих модулей.

Господа, господинки - всех приветствую.
Не могу дособрать систему из за неопределённости на счёт материнской платы.

Из потребностей - ддр4, микро-Атх ( на маленьких мам с ддр4 и вменяемой ценой почти нет, поэтому готов к Атх формату)

Собирался брать Z690M AORUS ELITE AX, но собственно решив зачитаться, перед покупкой - попал на эти 52 страницы.
Как на сегодня дела обстоят с биосом, браком и прочим ?

В параллель рассматриваю Z690 TOMAHAWK/ MSI MPG Z690 EDGE WIFI DDR4 - с огромным интересом выслушаю Ваши варианты.

Бюджет 25, потолок 30.
Камень - 12700.

Заранее всех благодарю.

Сегодня еще раз смотрел места вокруг слота , всё чисто , ни царапинки , элементы на месте, жаль не могу сюда фото скинуть. Сегодня уже глубже покопался в инете , оказывается это не единичная проблема, светящийся лед-вжа, на разных вендорах и материнках, с целыми защелками , на новом железе.
Сегодня вставил 1060 100% рабочую с другого компа. Так вот первый пуск компа, все лед проходят, пускает в БИОС и загружается винда, лед-вжа не горит, всё как должно быть. Но только делаю перезагрузку, на мониторе вылазит окно---Переход в режим энергосбережения--- и загорается лед-вжа на материнке, в БИОС уже не попадешь, черный экран сек15-20 и сразу заход в винду. вжа-лед горит постоянно, при повторных перезагрузках. Что при первом пуске без индикации лед-вжа, что с ним работа системы стабильна.
По gpu-z запущен Фурмарк, pci-e 16 3.0@ x16 3.0 , светится led-vga
Board Power draw 130 w
PCI slot power 46 W
PCI slot voltage 12.0 V
8 pin power 84 W
8 pin voltage 12.1 V
чип и память нагружены , температура 65 градусов.

bhatype возьмите MSI MPG Z690 EDGE WIFI DDR4. Это лучший выбор из перечисленного вами. Но обсуждать это надо в теме по выбору материнских плат.

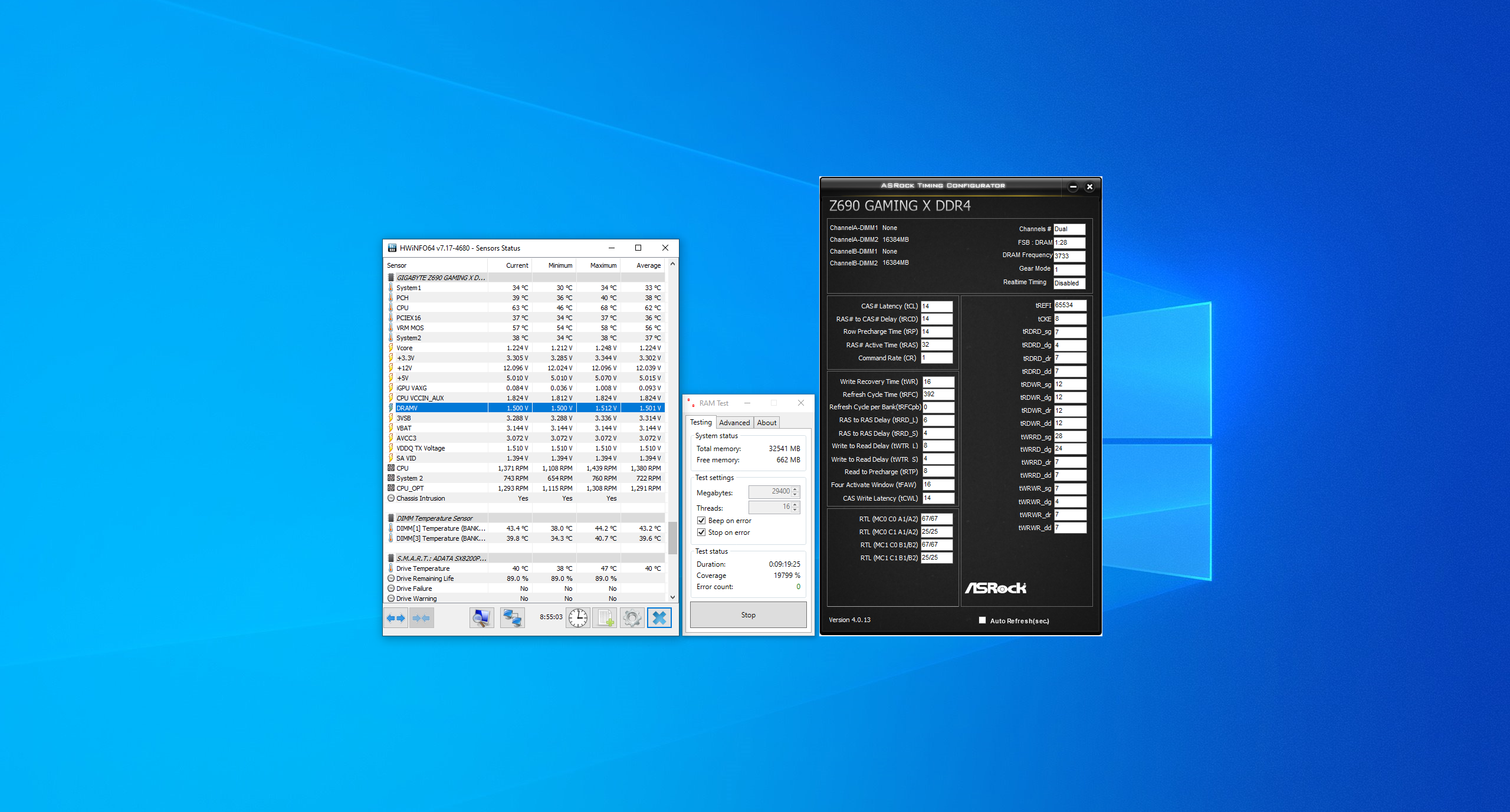

Спасибо в БИОСе выставил Gear1,vccsa не трогал(не знаю что это) и задержки с 75 упали до 57. Память Kingston Renegade 2х16 DDR4 3600 16-20-20-39 Gear1 CR1

Вас понял, благодарю.

То есть к покупке микро гиги аорус элит Вы меня не склоняете ?
По тех.характеристикам она прям ничё такая, и стоит копейки - но чё то смущают отзывы и прочее ( хотя сам бы с лёгкостью поковырял биос, если придётся)

По своим претензиями, выше.
1. Отпадает так как на ОЕМ модулях ограничения в PMIC.
2. По VF похоже что у всех так, на асусах тоже напряжение 1.45+.
3. Надо проверять ещё.

Привет народ, приобрел плату z690 UD DDR5, собрал полностью компьютер, а он не стартует. Вообще не реагирует на кнопку включения, перепроверил все по несколько раз, может что посоветуете? Борюсь второй вечер, странно что вообще никакой реакции, даже кулера не дёргаются и лампы на материнке не загораются, а если попробовать нажать на кнопку qflash plus, комп стартует на несколько секунд и все тухнет, есть какие мысли?

Скидываю на оценку биос F7 от z690 Gaming X DDR4, некоторые алгоритмы тренировки изменил по дефолту, на моих дуалах самс б-дай стало лучше (но одт все равно надо ставить для норм частот, лично у меня норм едут 80-40-40|wr-park-nom), прошивать строго, воткнув флешку в разъем USB на задней панели, и нажатием кнопки на плате, т.к. из биоса не прошьет
Ссылка на гдиск
