Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

ridiculousasrock, а МЕ какой версии стоит?
Диагностический режим уже пробовали?

Olegdjus Версия драйвера или прошивки me? Диагностический режим чего? Можно подробней?


Добавлено спустя 9 минут 15 секунд:
Хм... Странно что драйвер me который на официальном сайте ASRock подписан как "Intel Management Engine driver ver:11.8.65.3606_ME_SW_DCH" На самом деле ставит другую версию. Или я чего не понимаю?

При LCC1 и 1.26В до 1.23В, Биос 3.20

msconfig, выбрать метод загрузки не обычный, а диагностический. И проверить там показатели в AIDA

ну с учетом погрешностей софт мониторинга так и получается, что шаг между LLC- 0,024
мне пока сейчас некогда проверять самому, много других дел, но приедет память из сервиса- и этим займусь (но это будет в рамках уже 490 чипсета)..

Olegdjus это да, пробовал. Ничего не меняется.

ridiculousasrock как вариант снести напрочь ось и поставить новую.
накатить дрова и библиотеки все необходимые и затестить..
вариантов образов сейчас много- любую оригинальную, но не ту что ставили раньше- может там какая сборка от "д. Васи"?
Ибо я склоняюсь после всех перепитий к багам оси, чем самого железа..

BY_Pashka, уже. Ставил с нуля чистые 1909 и 1903. Образ скачан официального сайта майкрософт. Поверх винды только драйвера, тоже с официального сайта. И ничего.

ridiculousasrock ну еще подумаю..

Шьём последнюю версию биос через инстант, не надо гонять туда сюда версии РАЗНЫЕ без очисток, последнюю поставьте

Далее проверяем повреждение региона Me в биосе - версия,должно быть без нулей 0.0.0.0 во вкладке чипсет

Потом. Обесточиваем Пк и дежурку; Ждём разрядки кондеев. Делаем полную очистку cmos - батарейку на 15 минут с обесточенным бп, перемычку не трогать. Потом проверяем мультиметром напряжение батарейки - если плохая заменяем.

После очистки ставим 10-ку на чистый диск и минимальный драйвер me- без пакета - проверяем работоспособность и целостность региона me

memanufwin64 -verbose, passed - если цел и статус в порядке. Пишем в саппорт с видосом бага и ждём что ответят.


В каком разгоне был Пк и что случилось до этого события? Какие напряжения на Кп были и разгон компонентов?

Благодарю за советы.

Без каких очисток? Я только cmos сбрасывал перемычкой перед прошивкой. Я сегодня еще ковырялся и уже вернулся на последнюю версию.

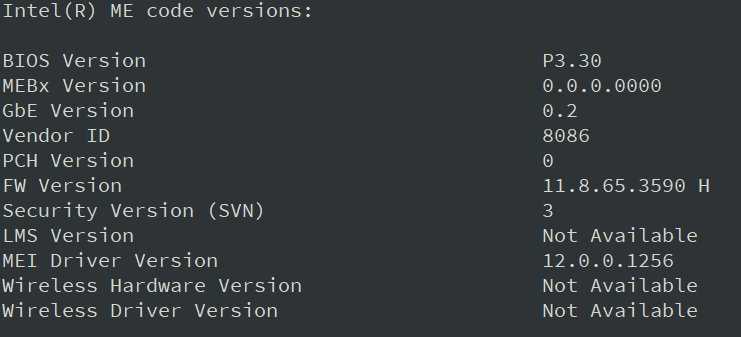

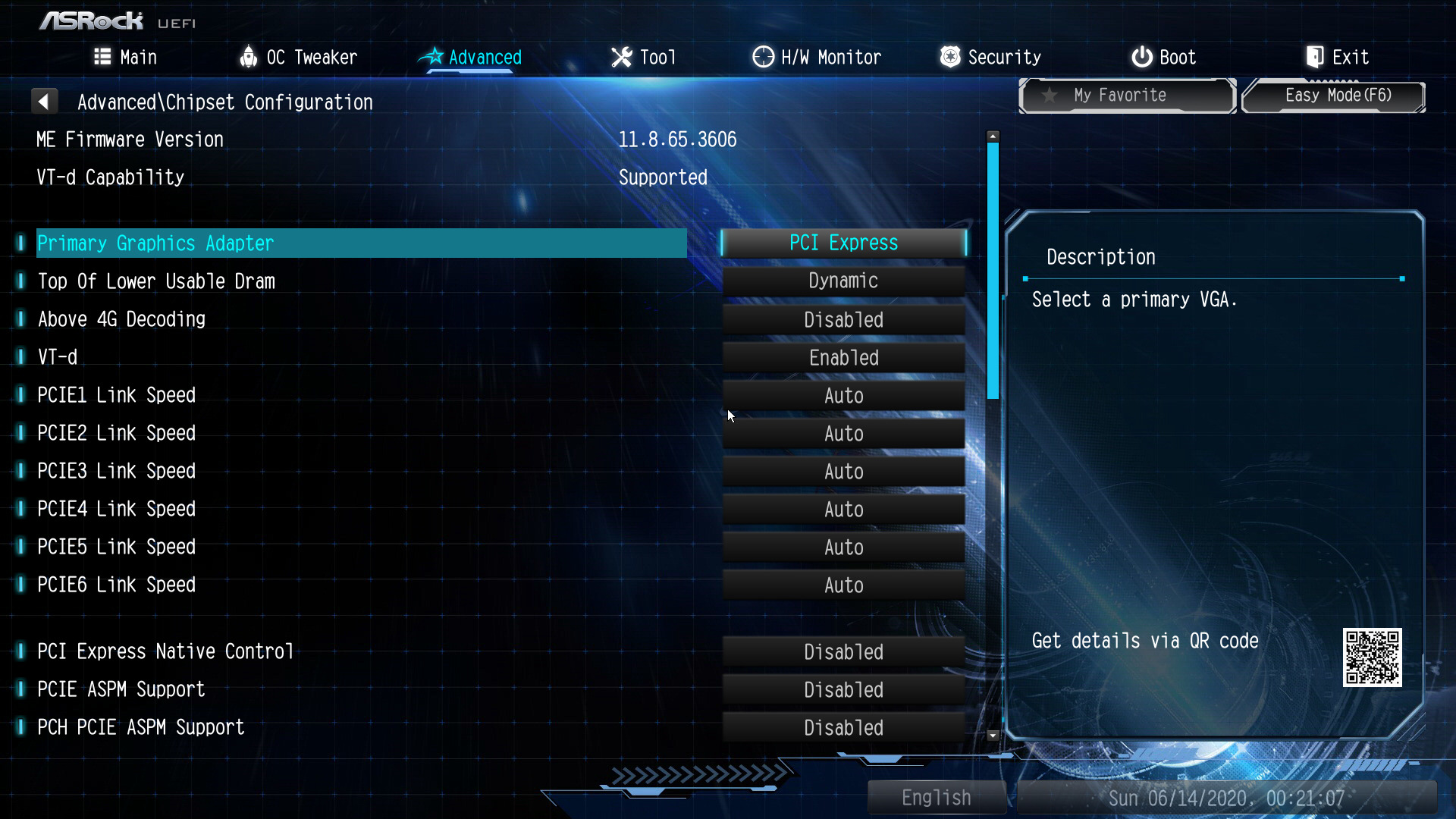

Во вкладке чипсет версия отображается корректно, без нулей. Как и в MEInfo64.

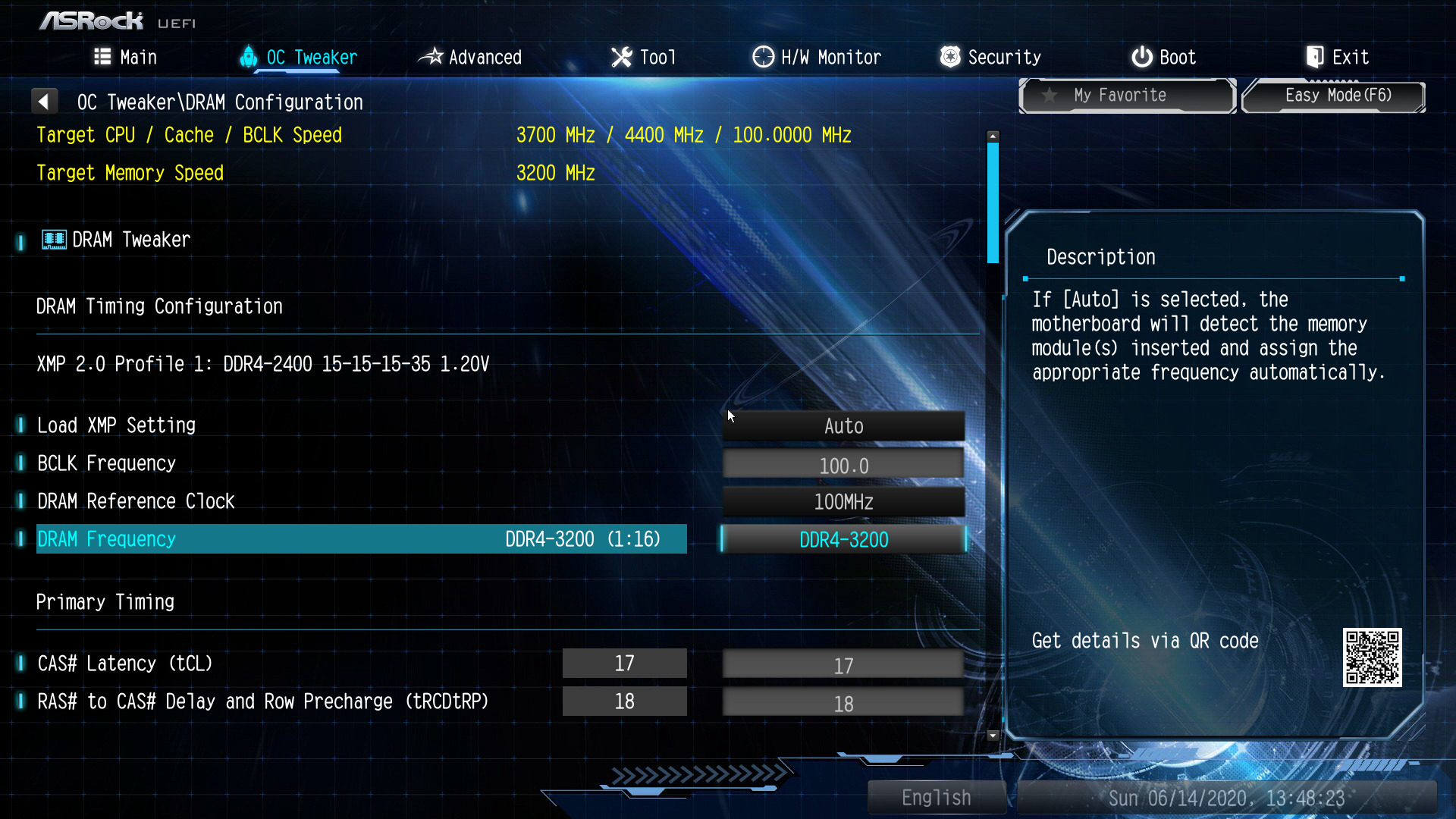

Примерно как на этих скринах: https://imgur.com/a/eDgn7Fo
Не могу сказать что предшествовало началу этой проблемы, так как даже не знаю когда именно она появилась, заметил ее случайно.


Дальше буду вот это пробовать, позже отпишусь о результатах.


Уже общался с сапортом. Сначала прелагали "выключить, а потом снова включить", а потом развели руками и сказали что ничего не могут сделать.

это делать не обязательно, кстати..
можно сразу после прошивки просто заходить в биос и жмякать F9, сбрасывая настройки в дефолт.

BY_Pashka это я на всякий случай. Мало ли... Хуже ведь не будет. А так, то даже если этого не сделать то эта материнка сама сбрасывает на дефолт при прошивке.

уже не стоит! сейчас словил "5 коротких" и на биосе 3.20... девять дней ничего слышно не было, я уже было обрадовался. снова прошил 4.20, перенастроил, оставил пока память в дефолте, понаблюдаю... если снова будут проблемы - обязательно отпишусь.

ridiculousasrock

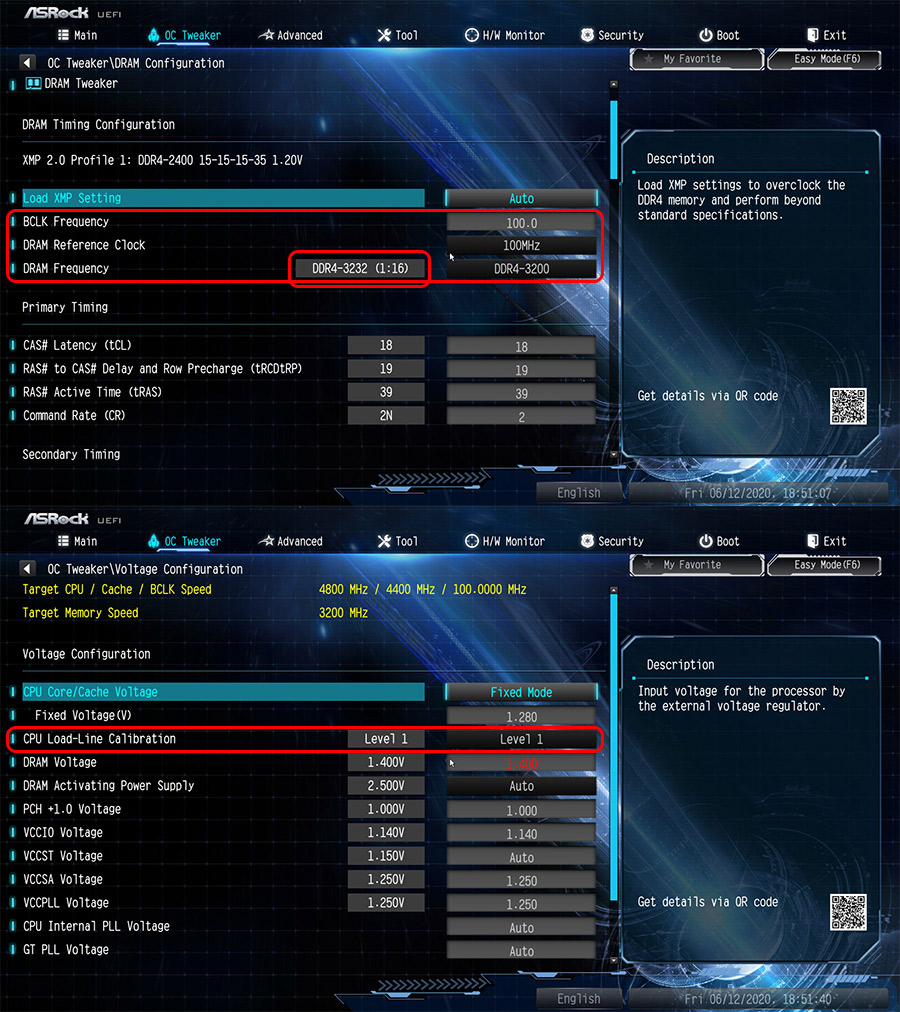

меня это смутило:

Это не то что она выставляет сейчас, а то что было выставлено при прошлой загрузке. Перед тем как сделать скрин как раз тестировал с BCLK = 101 и вернул назад, а левая колонка в биосе обновится только после следующей перезагрузки. А так там все нормально.


А чем вам LLC = 1 не угодил? Впрочем, обычно я как раз использовал LLC = 2, а 1 поставил уже во время поиска проблемы.

не пришлось долго ждать. только что словил "5 коротких сигналов" - некорректные настройки памяти теперь категорически можно исключить.

Aterax
покажи ка все свои настройки биос касаемо процессора, вкладка CPU. клавиша F12 в биосе поможет сделать скриншоты на флешку.

antiOVER , там как в шапке

Z370 Extreme4 + 8700K
Стоит вообще гнять проц и памяь через шину? поставил 103 Mhz бустнул память и проц до 4.78 и память до 3670
Комп включается на секунд 5 дольше, это нормально?
