Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Marni По подсветке- пользуйте только настройки БИОС..
По коду- не обращайте внимания.

BY_Pashka Попробовал настроить подсветку через Bios, так же белый с бело-желтым цвет на верхнем кожухе

там же есть отдельно каждый цвет настраивать для каждого участка мат платы

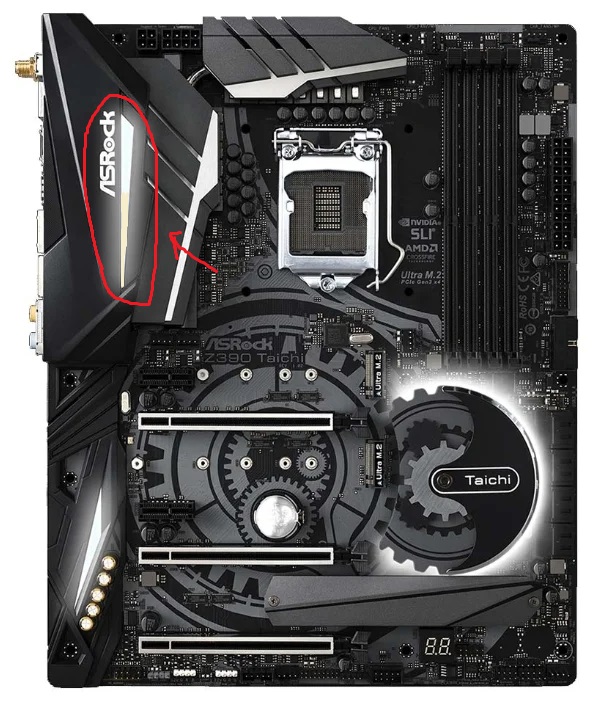

miwa Да, я написал для верхнего кожуха, ситуация как на фото при выбранном белом цвете в Биосе для всего. Проблема только с верхним кожухом

Добрый день. У меня taichi на z390. При разгоне 9900 до 5000 и 4900avx через смещение напряжения -0.25mv и плюс llc4.
Скачки vid на ядрах бывает до 1.440. хотя vcore 1.360 максимально, в синебенче 1.296
Не пойму на что лучше смотреть при тестах.
Так как в играх тоже наблюдая эти скачки, особенно те игры где avx.
Проц скальпирован, сво MO-RA. В линпаке 82-86 в играх 50-55 в синебенче 72.

vcore

Всем привет. Вопрос будет из разряда «гадание по фото» но может кто-то сможет что-нибудь подсказать.
Имеется мать z390 phantom gaming4 + 9700k без разгона + память 32гб двумя плашками на 3200 с xmp + бп termaltake tou... на 1000W (название не скажу точно, сборка не моя, наклейки нет на бп, точно не идентифицировать) + видюха 1060 от гиги.

Все в стоке и работало без проблем. Но вчера посчастливилось достать человеку 3080 в варианте от зотак и решил знакомый опробовать это дело. Снял старую видюху, добавил еще один шнур питания 8 пин от БП (бп частично модульный) вставил новую видюху, подцепил питание на нее и запустил ПК. Но успешного запуска не было, спикер молчит, все куллера вращаются, юсб порты не работают (клава, мыш не светятся, попытка в этот момент подключить телефон для проверки заряда тоже не увенчалось успехом), на монитор ничего не выводится светодиод тоже не светится на нем).

Пробовали снять новую ВК и установить старую, результат аналогичен.
Снимаем доп-питание на ВК, запускаем комп, светится белый светодиод на карте, но спикер молчит, все остальное как и раньше.
Снимаем Полностью ВК, подключаем монитор через вга к МБ, отсоединяем всю перефирию, остается только проц+память+нвме, попытка запуска аналогична предыдущим.
Снимаем до кучи нвме, результат не меняется
Снимаем все плашки памяти, получаем 3 сигнала спикера, протыкали все плашки по одной во все слоты, результата нет, вертушки вращаются, спикер молчит...
На одном из запусков, знакомый заметил, что нвме достаточно сильно нагревается в этот момент, но радиатор чипсета просто слегка теплый.

Я понимаю, что все это говорит с большей долей вероятности о 2 вариантах, помер БП или померла мать...
Хотел бы выслушать, что можно еще проверить, чтоб более точно определить что пошло не так при банальной смене ВК.

видюху проверить на другом пк
и потом если видюха жива.
на первоначальном ПК блок питания пробовать другой( хотя нагрузки не было вряд ли это блок)

Но мы же пробовали запускать впринципе без ВК через встройку, результата не было, это проверка собственно самой видюхи. С БП понятно, подкинуть заведомо исправный и проверить с ним, но это пока затруднительно, человек живет за 600км)
Меня больше смущает, что нвме сильно нагревается а чипсет нет, и если БП приказал долго жить, то не потянул ли он за собой мать, в частности чипсет, потому как при извлечении оперативы мы ловим сигналы спикера, значит проц инициализируетя, после него оператива, а вот что идет дальше я инфы не нашел

Тут порылся и обнаружил дрова на windows 7 для z390
https://www.station-drivers.com/index.p ... 69&lang=en
сравнил для z370 они лепят все файлы, версии один в один одинаковые ,это получается что можно установить семерку на 390?

сильно это как? вы термопару подкинули? или пальцем мерили? все что выше 36.6 по Цельсию тебе будет казаться уже горячим. вообще нужен второй комплект железа чтоб все перепроверить методом тыка.....либо мастерская.

решил отключить красный диод на тайчи 370. Дабы в биосе опция есть. После отключения диода, комп вырубается и врубается. после какой то попытки просто сброс настроек!


теперь выдает 3f, 0d. это стратегически важный диод что ли? если оставить проблем вообще нет

demarkdj покажи скрин того, что ты отключаешь в БИОС..

я попробовал биос p4.10 но там тоже самое. откатился обратно на свой p3.30

demarkdj Ну в принципе- да, эта опция..
Х-з, ты первый с такой траблой..

BY_Pashka вот и я не понимаю. сбросил биос в дефолт, сохранился. зашел опять переключил иии тоже самое.

BY_Pashka
Подскажите пожалуйста, нужно вкл. Intel Speed Shift Technology или лучше просто использовать SpeedStep!?

Если фикс вольтаж с LLC1 или 2

BY_Pashka
Так и есть, llc2!

Добрый день. Подскажите, пожалуйста, в чем может быть дело:
мат плата z390 taichi ultimate, проц 9900к.

Стояла 2080TI (последние месяца полтора стояла затычка в виде gtx770), сегодня воткнул MSI Trio RTX3080. При запуске спикер стал издавать 3 коротких сигнала. На дисплее на материнке отображаются поочередно значения b2 -> 99 -> a2
в мануале нашёл только 99, которое предлагает переставить видеокарту или заменить на другую
что уже попробовал сделать:
переставить видеокарту, проверил что встала плотно, защёлка сработала, прикручена на все винты+поддержка
сбросить биос и разгон оперативки на дефолтные настройки (оперативка была разогнана)
вышеописанные варианты не помогли устранить писк.

Видеокарту прогонял минут 30 в фурмарке, пару часов поиграл. Никаких намеков на ошибки/артефакты заметить не удалось.

Подскажите, пожалуйста, в чем ещё может быть дело?
