Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Скорее всего да..
На герое стоят 70 амперовые, на асроке 50 амперовые..

Добавлено спустя 1 минуту 44 секунды:

у Асус зеркальный LLC в отличии от Асрок.. и другая схема работы по сути..

От перемены мест слагаемых сумма не меняется.

применять Асус данные недопустимо для плат Асрок.
#77 #77
Что касаемо андершотов и овершотов в посте Саши- я умышленно не писал за них ибо к LLC они не относятся..
К тому же Асус 50-60 mv на шаг, Асрок- 24-30 mv на шаг..

На Асрок нет как на Асус авто старта с сток настройками биос(при этом в биосе сохраняются все настройки пользователя) при переразгоне памяти? )
Неужели придется биос скидывать и заново все выставлять?

Нет, все выставленное сохраняется. После нескольких перезагрузок или просто удержания кнопки вкл. на корпусе (зажать, отпустить и опять нажать)- можно войти в БИОС и поправить то, что было выставлено неправильно..
БИОС сбрасывать не нужно.

Пробовал, нет старта. Поэтому и спросил.

Не перезагружается - черный экран и все. Жаль нет пост кодов на этой плате (

Olegrick Отключаете на блоке питания кнопку на Off... Удерживаете кнопку на корпусе сек. 10-15.. Включаете блок питания, жмякаете кнопку на корпусе- проверяете загрузку- должно сработать.

Немного по другому получилось. Трижды принудительно выключил зависший ПК и он очнулся.
BY_Pashka - спасибо.

Это тоже правильно..

Ну по сути же ничего кроме разного названия крутилок и разных коэффициентов в петле обратной связи не меняется.


Не совсем так. Специально полез освежил как там на скайлейках... Контроллер VRM измеряет напряжение непосредственно на выходе каждой (!) фазы и напряжение прямо на подложке (!) процессора. Там спецвыводы для этого у процессора. Т.е. это не секретная магия асуса. Это обычное дело для очень мощных микросхем. Кроме того измеряются токи в каждом дросселе и общий входной ток VRM . Все эти данные есть у контроллера VRM. На любой современной матери. Другое дело, может ли он передать их пользователю. Шина i2c к нему идет, остальное на совести разработчиков матери.
То, что показывает Super IO - это не более чем показометр. Хуже него будет только самому тыкаться вольтметром. Потому что тут очень важнао правильное место измерения. Оно уже занято датчиком VRM и Super IOтуда никто не пустит. Вольтметр еще и не даст повторяемости.
Подчеркиваю. Нет никакого истинного VR_OUT. Выход VRM занимает на плате значительную площадь. И в разных точках ваше "истинное" значение будет разное.

вроде бы отточил LLC5, да вот только напрягает это:
#77
при FIX такого не видел.

Может кому интересно будет )

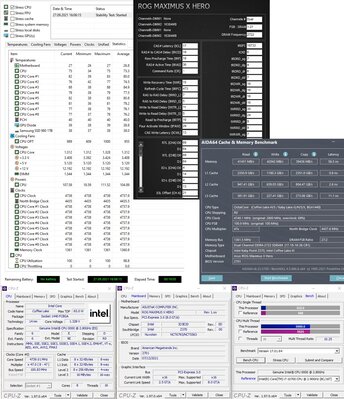

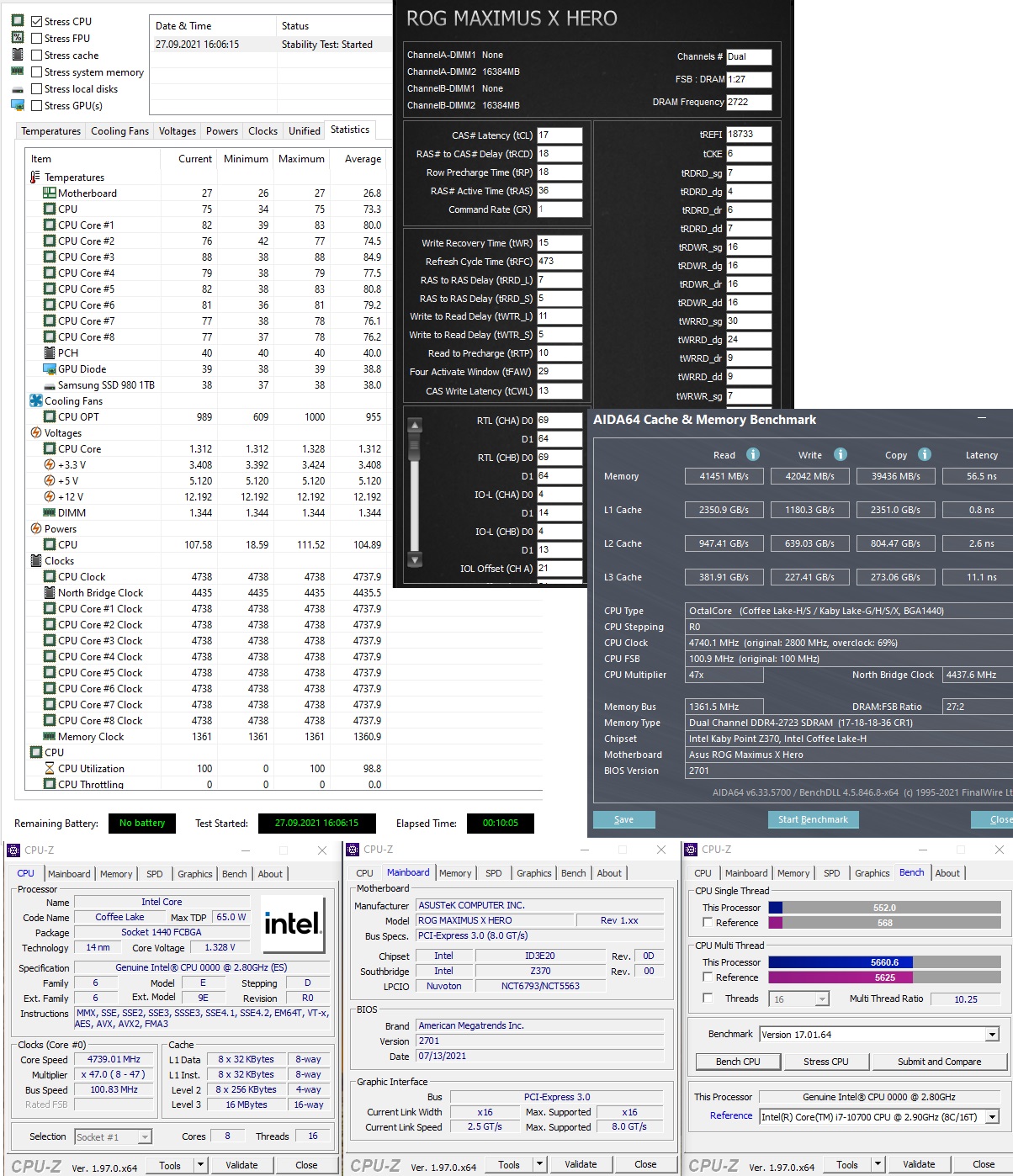

Проц QTJ0
Память Kingston HyperX KHX3200C16D4/16GX 2шт
Материнки указаны на картинках
Итог: Асус лучше гонит память, вольтаж больше, температура больше*, потребление w меньше, проц медленнее.
Итог: Асрок хуже гонит память, вольтаж меньше, температура меньше*, потребление w больше, проц быстрее.
*Охлад разный, но не кардинально, у асрок немного лучше.

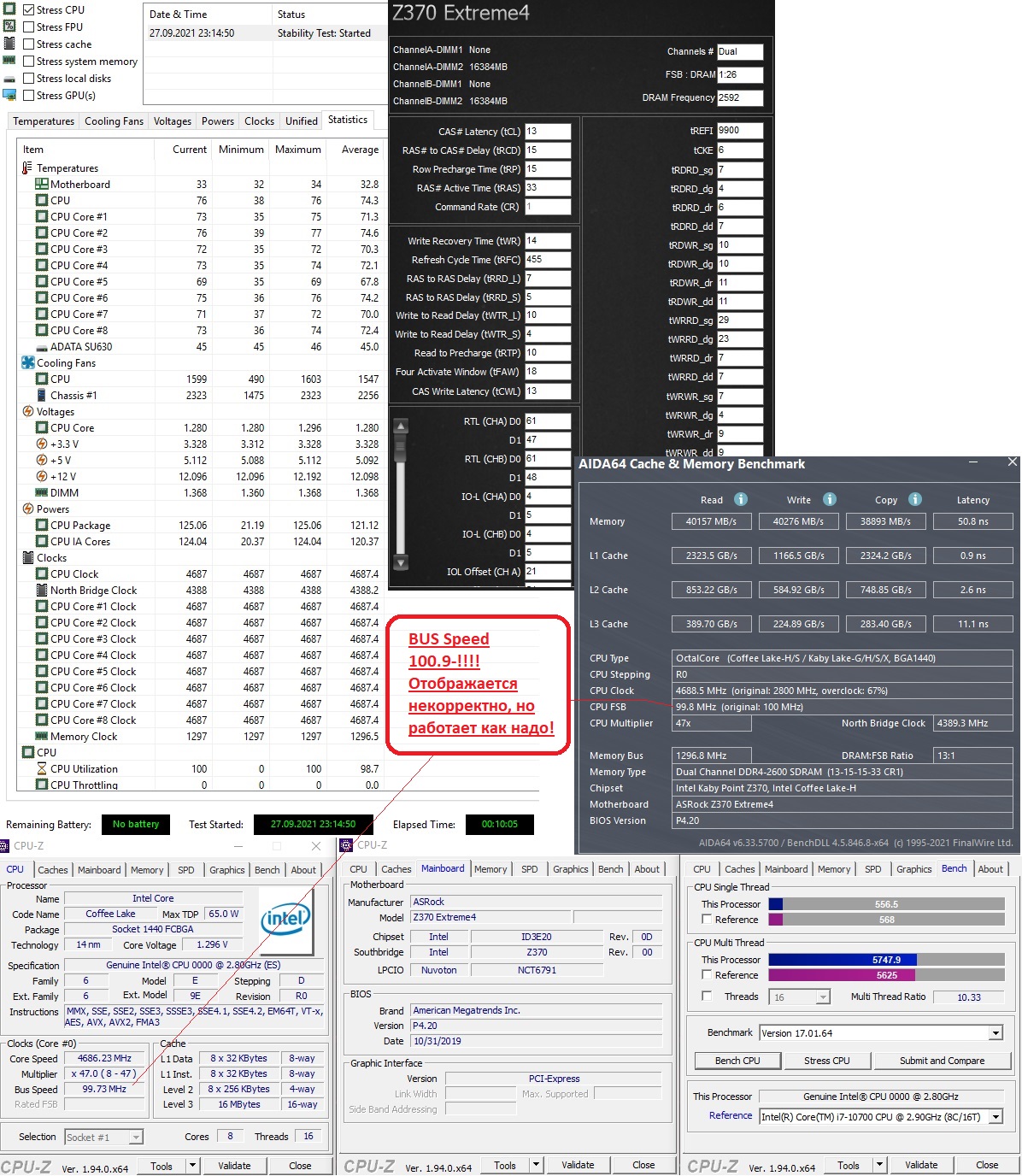

В прогах на Асрок неправильно отображаются частоты! Плата работает как и Асус на 100,9MHz!

spread spectrum включен? он часто в минус размазывает

не факт, если не сравнивал на одном и том же проце, + если проц(Ы) не голопузые, то должён в духе 3100 заводится на 2х16 двурангах и чутка в +(50) по шине, хотяяя на асроке твоём+мутант шина работать не будет(ибо откл ME), а одноранги около 3500, + асроку открой скрытые опции Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #17499191

Ммм, как бы тебе это объяснить популярнее.. VID- это всего лишь утрированно тупо рекомендация.. Это не реальное значение вольтажа.
А при фиксе))- VID игнорируется, поэтому софт мониторинг пишет "погоду на Марсе"

Добавлено спустя 2 минуты 52 секунды:

не меняется естессно- но суть в самой схеме использования..
Чел выше и спрашивал, мол типа на Асус на LLC-3 работало все ОК.. А на Асрок чет не взлетает)
А и не должно.. Схема другая. Вот и вся суть..

Добавлено спустя 1 минуту 43 секунды:

Olegrick Кстати- да.. Правильный вопрос.

Чуть более развернуто. Могу немного ошибаться.

У процессора есть индивидуальная таблица соответствия частот и рабочих напряжений. Желаемое напряжение он запрашивает по VID.
VRM вырабатывает какое-то напряжение. Оно может регулироваться. Либо "точно" по VID. Либо VID+offset (или адаптив). Либо зафиксировать свое значение с игнорированием VID.
VRM мощный. Для снижения пульсаций его приходится делать многофазным. Для точной балансировки фаз контроллеру VRM приходится измерять токи и напряжения в каждой фазе. Назовем их условно IoutN и UoutN. До кучи входной ток. Эти данные личное дело VRM.
Процессор потребляет 100-200А. Такие чудовищные токи вызывают падение напряжения по пути от VRM до кристалла процессора. На фоне низкого напряжения питания ядра оно может составить заметную величину. Чтобы скомпенсировать это падение нужно измерить напряжение непосредственно на кристалле процессора. Т.е. с процессора к VRM идет цифровая шина VID (желаемое) и аналоговый сигнал с on-die датчика (истинное). На основании этих данных VRM корректирует свое выходное напряжение. Коэффициенты в этой обратной связи можно регулировать. Маркетологи обозвали их LLC. На некоторых платах (асус?) крутилок две: LLC AC LLC DC. На некоторых крутилка LLC общая (асрок?).

Судя по названию, LLC AC LLC DC это в установившемся состоянии и на переходном процессе. LLC DC - это то, что вы можете увидеть в программе мониторинга. Раз в секунду. Влияет на нагрев процессора, стабильность по минимуму vcore. LLC AC как быстро устанавливается напряжение. Увидеть можно только осциллографом. Но на начало переходного процесса вы повлиять не можете никак. В не зависимости over- under- шот. Он практически полностью определяется емкостью на выходе VRM. LLC AC влияет на быстроту реакции после того, как провал или выброс уже свершился (достиг минимума или максимума). Т.е. как много энергии VRM потратит тупо на перезаряд своей выходной емкости. Влияет на нагрев VRM, стабильность по under-шоту vcore, повреждение процессора овершотом. Бездумно выкручивать LLC AC и LLC DC в максимум глупость. Особенно LLC AC, его же пользователю не видно. Наверное поэтому его объединяют в общую опцию.

крч тупо игнорировать сей вольтаж и все. спс, командир, как всегда успокоил!

Не включен. И в тестах(проц/память) есть разница. Я такого чуда сам еще не видел ) В биос ставишь 100 - условно 100 попугаев, 101 = тест 101 попугай. То есть реагирует на значения биос, а в прогах нет. Вот такая петрушка. )
На асусе в прогах* отображение шины есть, а в MSI Afterburner не реагирует на шину(частоту ЦПУ). 100 или 102 выстави, показывать(ЦПУ) будет как 100.

На одном и том же проце... )

"Голопузые" - ? Без крышки имеете ввиду? У меня версия кабриолет ))) И никому разгон ни чего не должен Память вчера пробовал балистиксы и хайперы 3200 двуранговые 2х16.
Скажу сразу: на асус пробовал память патриот, китай, фури - одноранговые и они гонятся лучше* по цифрам и бенчмаркам, но профита от бенчмарков нет. Двуранговые при меньшей частоте в игре ларка, при условных 150фпс выигрывают около 2фпс. Вот так.
А вот "+(50) по шине" - не понял. Чего, куда?

Добавлено спустя 6 минут 42 секунды:

Уговорили, хочу Z370 Taichi !
Установил избранный поиск на авито!

ну кабриолет далеко не ездит(на двурангах особенно) +-2900 в лучшем случае если выставишь ODT и прочие заморочки никуда у тя шина не работает с ME->OFF, на твоём асроке Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #17405160 , сколько в биосе не ставь и чтоб те биос не показывал

Чем они отличаются кроме крышки? И еще раз напишу: в играх на двурангах даже с меньшей частотой фпс выше. Так что будем считать что не далеко, но с кайфом! ))

Думаю ты прав! Странно получилось когда вчера проводил тесты... Понятно что бенчмарки +- пляшут, но чтобы стабильно через раз и так совпало... ) Мммм да, похоже я был не прав.

Добавлено спустя 14 минут 58 секунд:

Напиши пожалуйста в двух словах зачем? Что по настоящему полезного откроется?
