Обсуждаем материнские платы Asrock на сокете 1700 ======================================================= Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5. Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX), Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX), Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX), Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX) ======================================================= О новом чипсете Z690, схема.
тыц
#77
======================================================= Новые материнские платы получили поддержку BIOS Flashback Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.
тыц
#77
и ASRock Graphics Card Holder Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.
тыц
#77
======================================================= Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta) 4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B https://disk.yandex.ru/d/pcXsLvF8WDq2GQ ======================================================= Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!! ======================================================== Драйверы, какие ставить, по порядку? INF driver- обязательно. Intel Management Engine driver- обязательно. Realtek high definition audio driver- обязательно. Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта. Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно. Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно. ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте. ======================================================== Таблица Debug LED Troubleshooting Checklist
================================================================================== Как сделать снимок экрана (скриншот) в BIOS / UEFI? — Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку. ======================================================= Уважаемые друзья, при общении соблюдаемПРАВИЛА КОНФЕРЕНЦИИ
Добавлено спустя 2 часа 10 минут 25 секунд: Шапка в процессе наполнения.. Не волнуемся- все будет.
_________________ Помощь в скальпировании процессоров (Минск). http://forums.overclockers.ru/viewtopic.php?p=1636558#p1636558 WoT: IRSS_BY_Pashka
Последний раз редактировалось BY_Pashka 30.10.2024 16:06, всего редактировалось 14 раз(а).
Member
Статус: Не в сети Регистрация: 14.08.2017 Откуда: Краснодар
Народ, на сколько опасно качать драйверы от других материнок, сейчас скачал и установил дрова от z790 taichi на свою z690 taichi, оборудование вроде одинаковое, все дрова встали, а то на z690 почти все дрова 2022 года а на z790 все новые 2024
Вроде видел в отзывах озона или днса о схожей проблеме. Самому 26 числа таичи пришла с озона. С чем столкнулся: Долгий запуск до того момента как загорится моник. Альтернативная прога SignalRGB "убила" на уровне биоса подсветку платы - выход сброс настроек платы через кнопку CMOS Попытался для ADATA XPG Lancer Blade RGB DDR5, 16 ГБx2 шт, 6000 МГц, 30-40-40 поставить авто 7000 МГц, - плата не стартанула) Блютуз сигнал идет через антену вай фай - обязательно прикручивать если есть блютуз устройства)))
Member
Статус: Не в сети Регистрация: 14.08.2017 Откуда: Краснодар
grey0art С ребутом это было из за старого биоса Долгий старт да, от нажатия кнопки до начала загрузки винды проходит 15-16сек Подсветку регулирую через биос пока, как вертушки аргб достойные куплю скачаю асрок полихром, ни каких сторонних прог для ргб, будь осторожен с этим делом, программы для управления подсветкой убивают планки памяти ддр5 На счет памяти, вот сейчас как раз гоняю тесты, у меня так же xpg 2х16 lancer 6000 сл 30-40-40, только не блейд а высокие и без РГБ, настраиваю на 6400 1.3v и ужимаю тайминги, 7000 не пробовал, но 6800 с вольтажом 1.4 стартанули сразу и прошли тест тм5 минут 15, но я выключил, мне такая частота не нужна, толку от нее 0. В целом пока плата больше нравится чем нет, есть конечно особенности свои после MSI, но с процессором работает 100% лучше, на msi мой 14600к ни хотел работать на вольтаже менее 1.236v и жрал 230вт , тут работает на 1.2в при потреблении в самом жестком тесте 195вт Это на стоковых частотах . Пока тестирую так сказать дальше ))
Куратор темы Статус: Не в сети Регистрация: 17.10.2012 Откуда: Минск/Беларусь
tourer2jz писал(а):

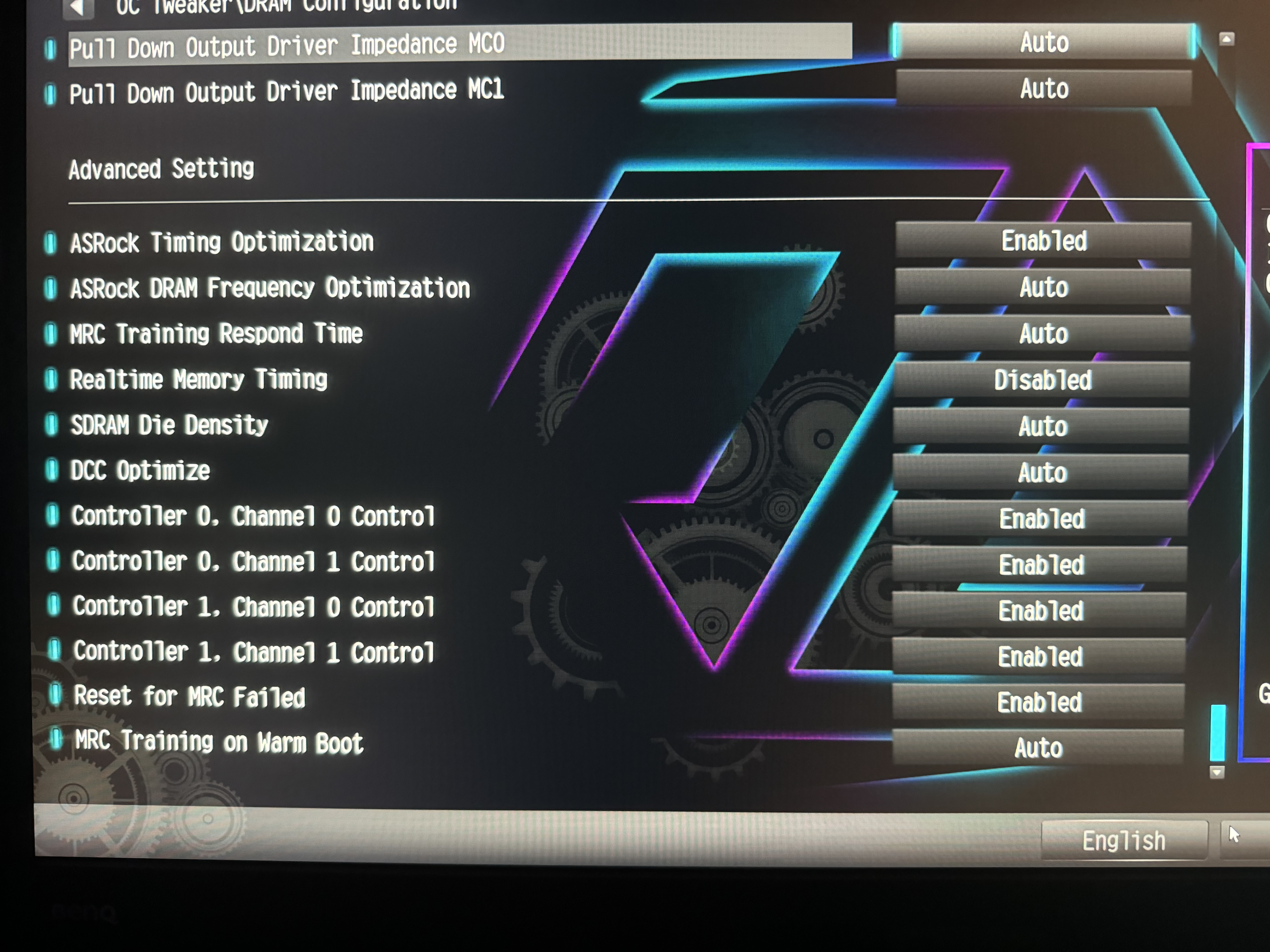

Что тут нужно вкл выкл при разгоне ??
Конкретно скрина- ничего не трогать, только MRC Fast Boot поставить в Enabled, по моему в самом низу пункт этот должен быть.
nsw
#77
Все остальное по разгону, как и у всех- тайминги и вперед) плюс 6 вольтажей на память- VDD/VDDQ/VPP, VDD_CPU (это CPU2)/ VDD_IMC (это VDDQ_Tx) и SA (во вкладке FIVR). И еще- этот пункт запретить- загрузка будет быстрее
тыц
#77
_________________ Помощь в скальпировании процессоров (Минск). http://forums.overclockers.ru/viewtopic.php?p=1636558#p1636558 WoT: IRSS_BY_Pashka
Куратор темы Статус: Не в сети Регистрация: 17.10.2012 Откуда: Минск/Беларусь
tourer2jz все по стандарту. либо фикс вольтаж, либо оффсет. если фикс- то все просто 1. EIST(спидстеп) ВЫКЛ. Спидшифт ВКЛ (не авто, а ВКЛ), BCLK aware adaptive- выкл. Intel Termal Velocity- выкл. ставим напругу на которой проц стабилен в нагрузке, LLC Level 1 (если в нагрузке напруга завышается, то меняем на 2), AC/DC в авто, для 14600К в стоке (5300 по частоте) лимиты ставим так 300/3/300 и ток лимит на макс значение. CPU C-State выкл. (Disabled) собсна для фикса и все.
_________________ Помощь в скальпировании процессоров (Минск). http://forums.overclockers.ru/viewtopic.php?p=1636558#p1636558 WoT: IRSS_BY_Pashka
Последний раз редактировалось BY_Pashka 04.06.2024 14:10, всего редактировалось 1 раз.
Куратор темы Статус: Не в сети Регистрация: 17.10.2012 Откуда: Минск/Беларусь
2. Для оффсета настройки трошки сложнее.. EIST(спидстеп) ВЫКЛ. Спидшифт ВКЛ (не авто, а ВКЛ), BCLK aware adaptive- выкл. Intel Termal Velocity- выкл.- это также. C-State ставим вкл., C1E- выкл., С6- вкл., остальное по C-State все выкл. Выбираем оффсет моде, ставим значение 5 или 10 (это в м/вольт), что бы на авто сама мать не накидывала. LLC Level 5. И опускаемся к настройкам АС/ДС начинаем подбирать значение АС- его уже выставит сама мать и его значение будет видно- смотрим какой в нагрузке вольтаж. Не устраивает- идем в БИОС и АС понижаем по 0,1 значению (это будет снижением VCore на 0,01 в винде) до потери стабильности или снижения показателей в бенчах. Когда найдем нормальное значение вольтажа в винде смотрим в нагрузке значение VID с VCore, если оно не равное, то идем в БИОС и настраиваем параметр DC. Нужно только для правильного подсчета в софт мониторинге потребления проца в нагрузке. Уменьшение значения ДС- увеличивает VID и наоборот. Градация такая же, как и с АС- изменение на 0,1 значения равно изменению на 0,01 в мониторинге VID. собсна и усе.
Добавлено спустя 2 минуты 50 секунд:
tourer2jz писал(а):

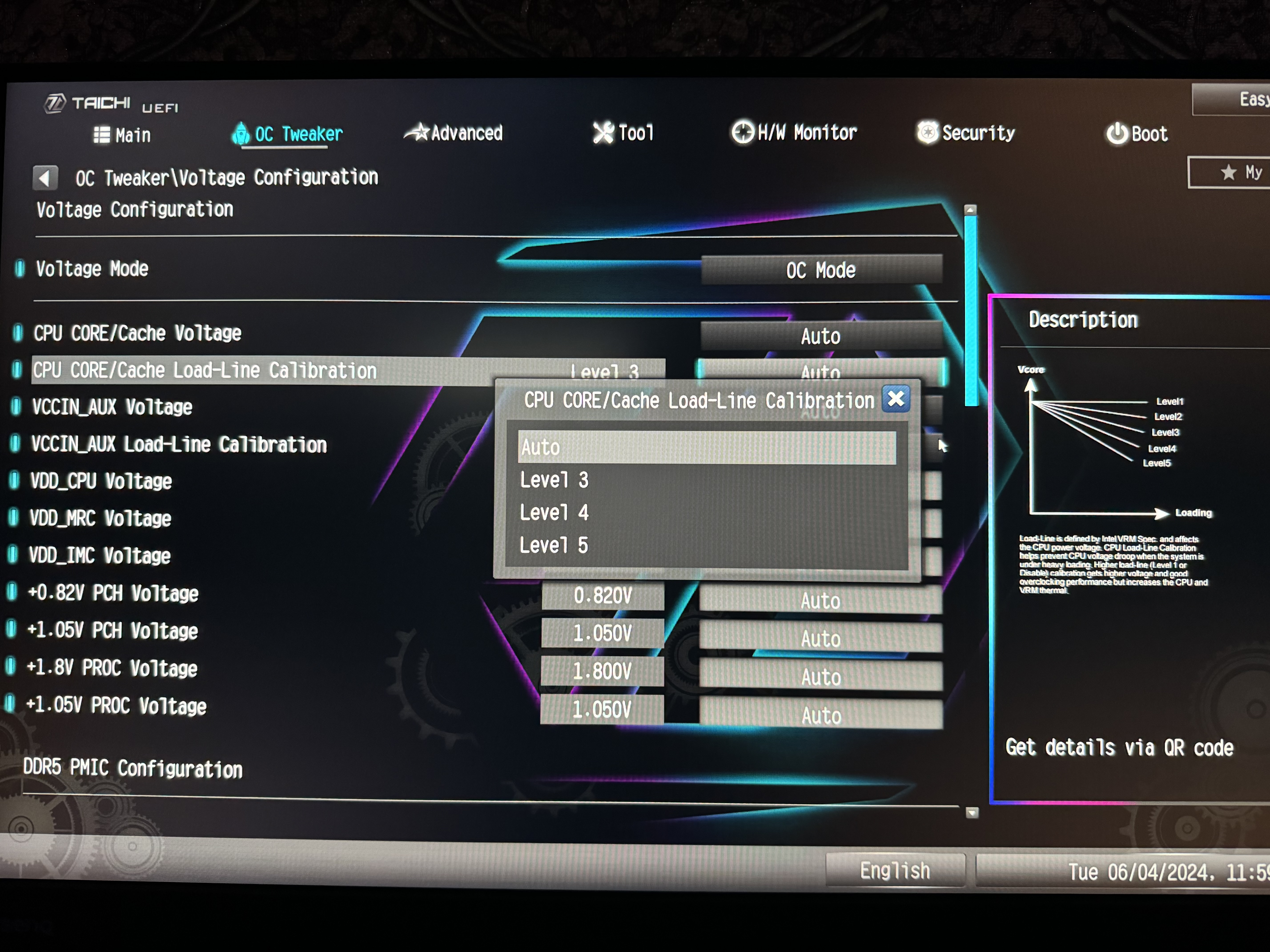

Смотрите, у меня на плате нет llc 1 , только 3,4,5 и этих самых ллс 2 шт , какой крутить хз

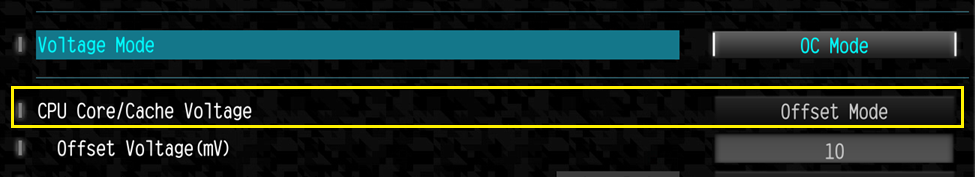

Параметр CPU Core/Cache- выберите фикс и появится. Для оффсета- выбирать оффсет.
тыц
Вложение:
220425193338.png [ 98.48 КБ | Просмотров: 647 ]

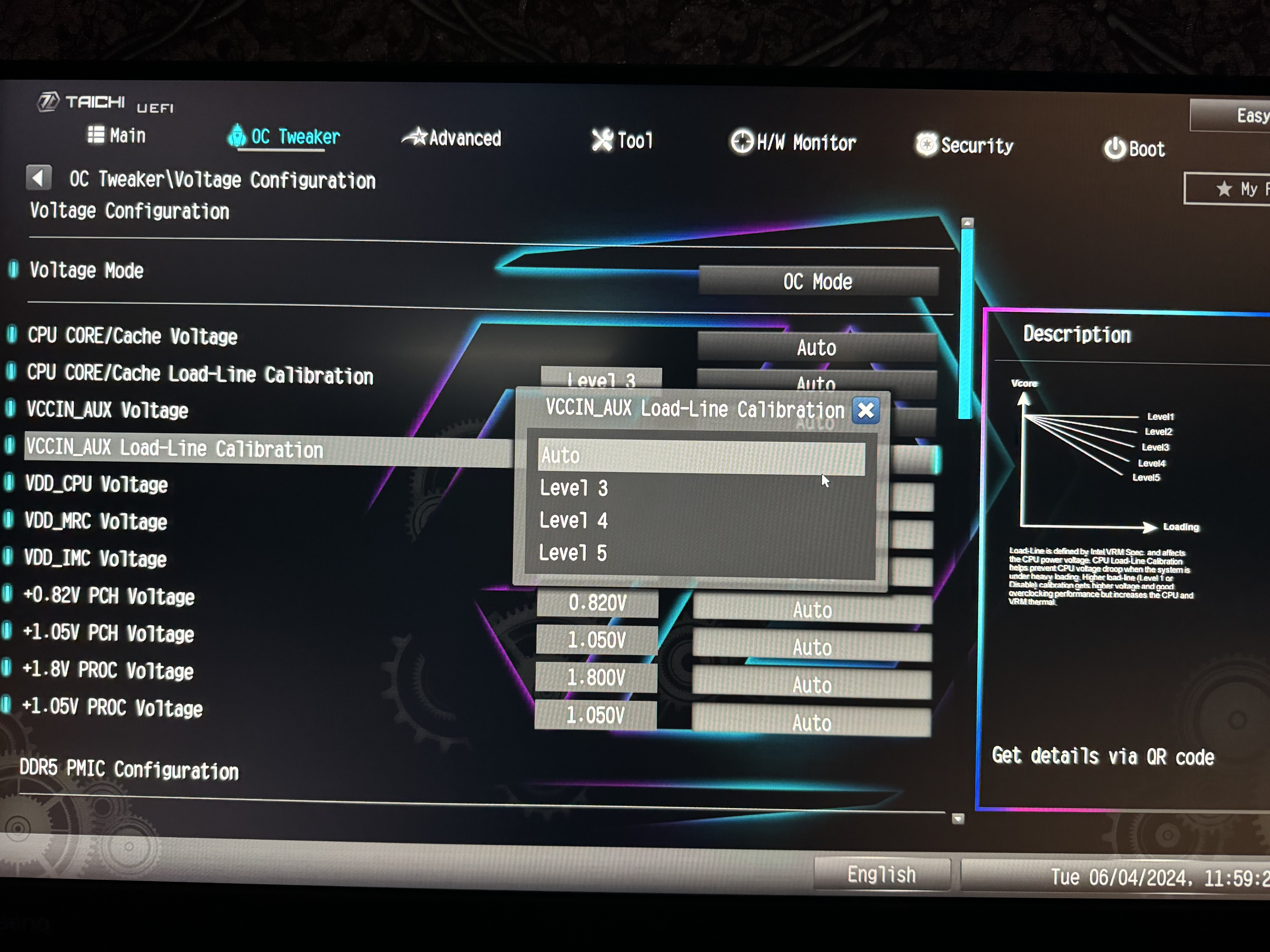

LLC для VCCIN_AUX- avto. не трогаем
Добавлено спустя 1 минуту 15 секунд:
tourer2jz писал(а):
что бы при нагрузке поднималось в простое все на минимум
тогда выбор- оффсет и вторая часть инструкции))
_________________ Помощь в скальпировании процессоров (Минск). http://forums.overclockers.ru/viewtopic.php?p=1636558#p1636558 WoT: IRSS_BY_Pashka
Member
Статус: Не в сети Регистрация: 14.08.2017 Откуда: Краснодар
BY_Pashka Короче ничерта не получается, поставил все как написали, АС уже задрал 0.55 проц в простое молотит на 1.31в Но как только даешь нагрузку тот же осст поуэр тест, напряжение падает до 1.136в и синька
Добавлено спустя 14 минут 34 секунды: BY_Pashka а можно ли как то снизить vcor именно пики, а то подскакивает бывает в простое до 1.330v
Куратор темы Статус: Не в сети Регистрация: 17.10.2012 Откуда: Минск/Беларусь
tourer2jz писал(а):
а можно ли как то снизить vcor именно пики, а то подскакивает бывает в простое до 1.330v
Ставь LLC 4 Level (пики будут поменьше) и АС 0,65- ПРОВЕРЬ и отпишись. Например у меня АС вообще 0,9. На вольтаж в простое не смотри вообще- так как в простое токи низкие.
_________________ Помощь в скальпировании процессоров (Минск). http://forums.overclockers.ru/viewtopic.php?p=1636558#p1636558 WoT: IRSS_BY_Pashka
