Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

кто знает что за хрень такая новая появилась в вольтэйдж конфигурэйшн??
на новом биос 4.20E бета
Vcore Auto Phase
Vcore Frequency
GT Auto Phase
GT Frequency

что с ней делать ничего не делать настраивать не настраивать как

вероятно отключает часть фаз VRM при малой нагрузке (энергосбережение)

чем ниже частота, тем лучше КПД, но медленнее реакция на изменение тока

HskR disabled поставить обе или не надо
пока прогоняю со включенными...

Еще эти настройки могут повлиять на писк дросселей

BY_Pashka
Подскажите, на платах z390 в биос нет такого параметра, как trefix9?

Nikolayovich нет.

должно быть по z370идее https://disk.yandex.ru/i/fVtbfWN5Afyyhw в крайнем случае можешь в мемтвике DDR-5 на платформах AMD. Статистика разгона, советы, обсуждение результатов. #18113935 поэкспериментить
так https://disk.yandex.ru/i/q9Ne1ISHR-zNUQ и не парится если они не выбиваются за +- норму
это +- норма(+зависит от частоты) + можешь поменять планки местами

BY_Pashka

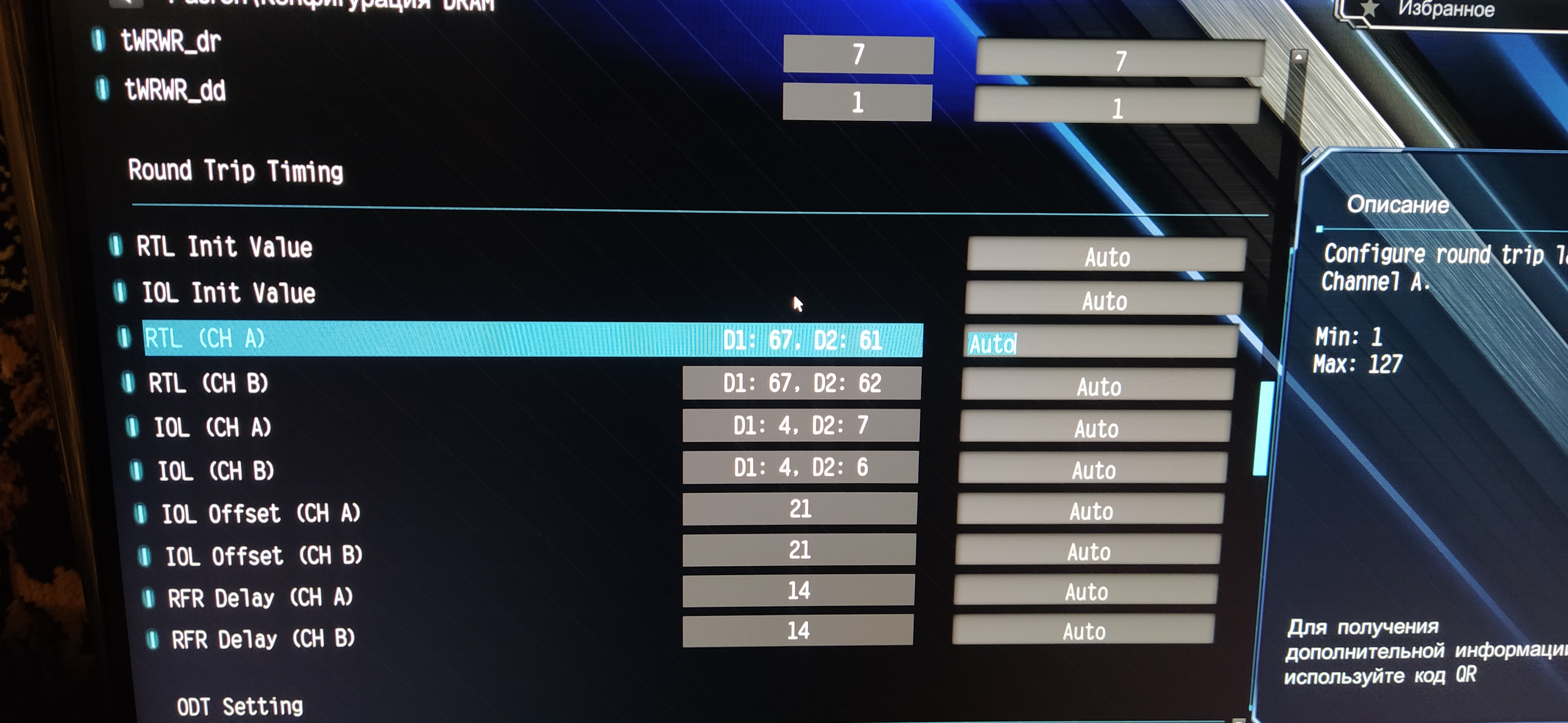

Подскажите еще, как правильно на z390 выставлять rtl-iol, бо в авто не проходит тренировку, 7-6 малюет!
И влияет ли на тренировку параметр ASRock Timing Optimization?

вот кстати вопрос вот это значение это южный мост?? не дофига ли??... 60 градусов??

это после того как пару часов в игры причём как старые dx9 так и относительно новые dx11 dx12
при том что в тяжёлых тестах в прайме например всего 47

что этот датчик меряет погоду на марсе или что??
я помню что так было всегда у меня мать 5 лет и вроде я спрашивал и пальцем трогал радиатор холодный чуть тёплый... может снять перемазать или что там?
я короче решил раз работает то пофиг и забил

не ржите что частоты позорные 4500 я тут что-то приболел на НГ, недоразогнал и только сейчас выздоровел и пытаюсь вспомнить что ж я такое делал ) наверно с дефолта надо снова начать... непонятно пока... но прайм проходит )

A224
Замените прокладку под радиатором моста, у меня такое было, сейчас в простое - 40 град., в нагрузке - 50 и здесь нагрев идет не от нагрузки ЦП, а от гп!

прокладку именно? то есть там зазор пипец большой? термопастой просто не промазать? а сколько миллиметров?

Добавлено спустя 2 минуты 1 секунду:
самое главное обдув у меня в корпусе капитальный 2 20см вентиля я их на полную включаю в играх прям на неё дуют на эту шестрёнку

A224
Можно и термопастой, но кристал не сильно выступает, можна радиатором контакты замкнуть, у меня была термопрокладка и поставил 1 мм, но берите - качество, не китайскую резину - проверено, 10 °C разница!

всё прям так плохо? изоленту наклеить... если там прям контакт... термопрокладка всё равно ужмётся и есть риск наверное...

A224
Я говорю - проверено, сам 2 раза снимал мат. плату и прозрел!
Не подскажите мне по ртл-иол?

Nikolayovich придурки кто такие радиаторы придумывают... ну заклею изолентой место контакта и на термопасту значит.. у меня этого крионавта вагон...
если это всё это ещё можно сделать без снятия кулера с проца сделать... перемазывать ЖМ что-то больше не хочу вытащить мать вряд ли можно без этого... но уменя там сзади корпуса есть окно хорошее можно отвёрткой ко многим болтам подлезть... может и так откручу... если нет тогда нет... вообще не парило никогда... пусть будет 60 5 лет работало и дальше будет работать


и кстати почему так? причём тут южный мост и видюха...
я уж специально торрент отключал (а SSD и системный и с играми софта у меня NVMe к процу а не к южному чипсету) торрент к хардам обращался без торрента харды неактивны... чо ему надо? клава с мышью )) чему там греться

норм\если есть желание перемаж\на своей наблюдаю такие темпы 4 года

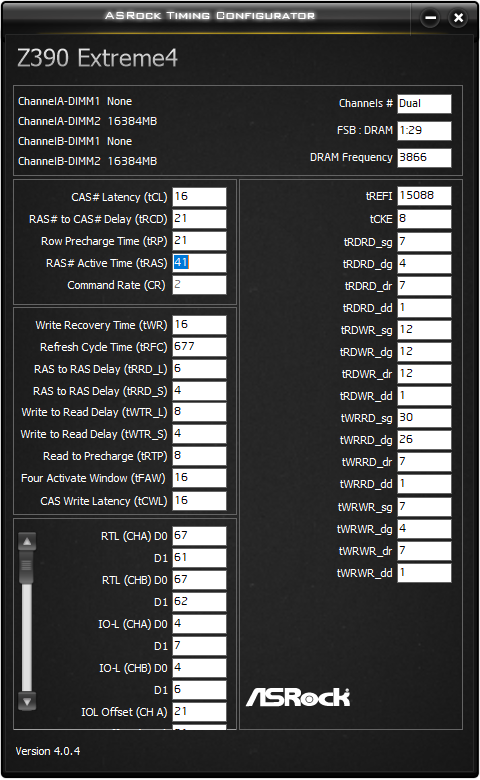

это что за тайминги?? я честно скажу гнал немного наощупь немного с райзен драм калькулятор для ддр4.... собственно его данные все встали... напруга была 1.350... тесты все прошлись... поднял для стабильности до 1.375
вот какая у меня была 5 лет назад и я её планирую сейчас тоже тупо применить и прогнать тесты
#77

Добавлено спустя 1 минуту 9 секунд:
это 3600 CL17

Часть горячего воздуха от видеокарты бьётся в материнку и поворачивается вниз, к чипсету.

HskR нет. у меня вода

Какая то фигня и полная!

И это тоже, но я заменой прокладки снизил темпу на 10° и нужно брать качественную, сам не поверил.

A224
Не пожалейте 10 $ и возьмите норм. прокладку, и сами увидите!
