Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

это не фигня а мои рабочие тайминги с которыми пять лет у меня не было проблем и вот щас их снова начну тестировать я уже на частоте 3600 сейчас

а вот это фигня полная потому что у меня вода и нет никакого "горячего воздуха от видеокарты"
извиняюсь за старую фотку плохого качества но суть такая


дело ещё не в том что жалко или не жалко
я вот сейчас в процессе разгона начинаю сомневаться что мне стоит оставаться вообще на этой системе проц что-то как ЖУТКО деграднул...
может ну его конём и собрать на базе 7800X3D или как его там...

Добавлено спустя 13 минут 29 секунд:

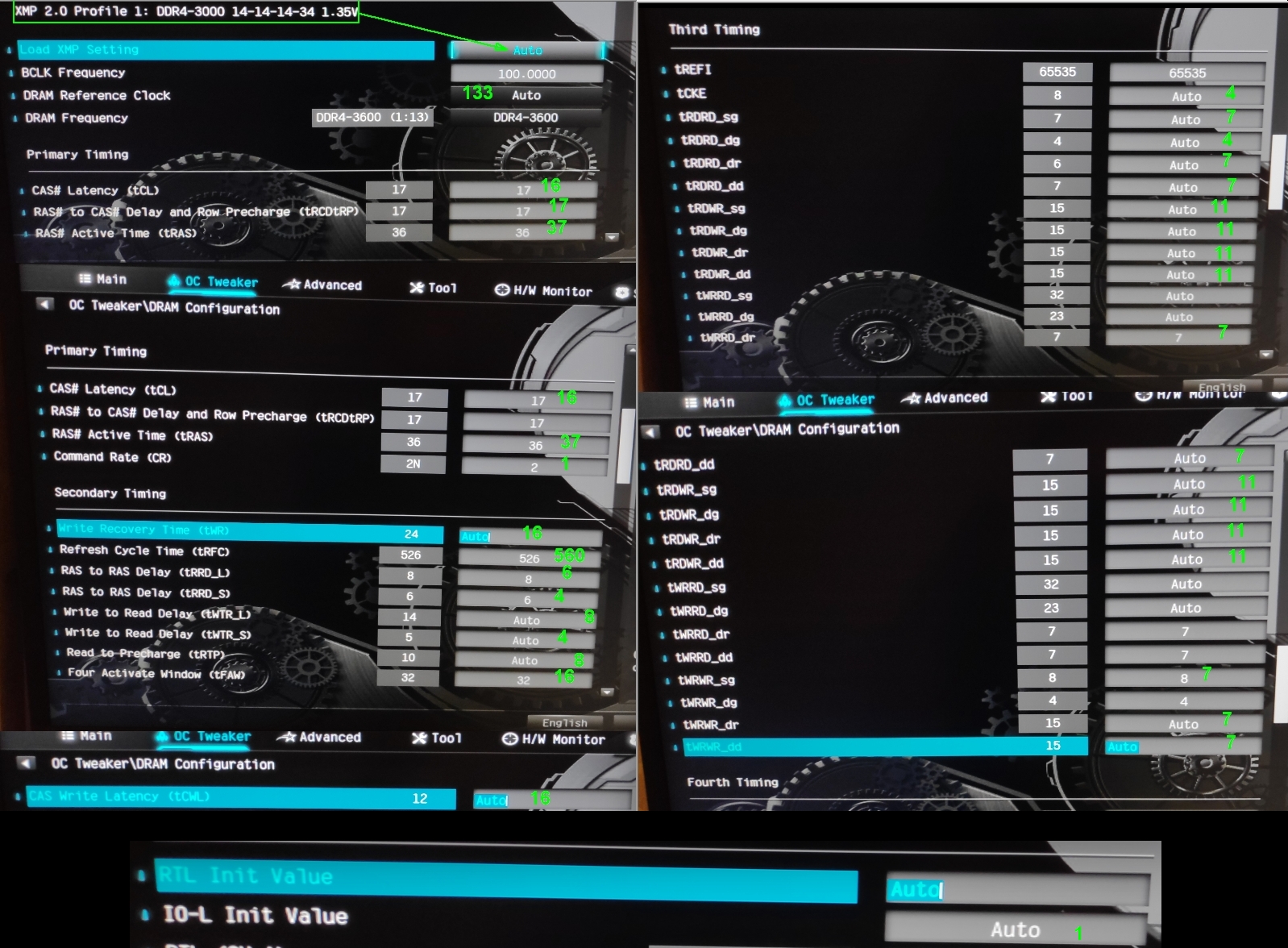

вообще в скриншотах биоса у меня немножко другое видимо какой-то промежуточный результат...
я сейчас выложу скриншоты биоса

Добавлено спустя 18 минут 6 секунд:

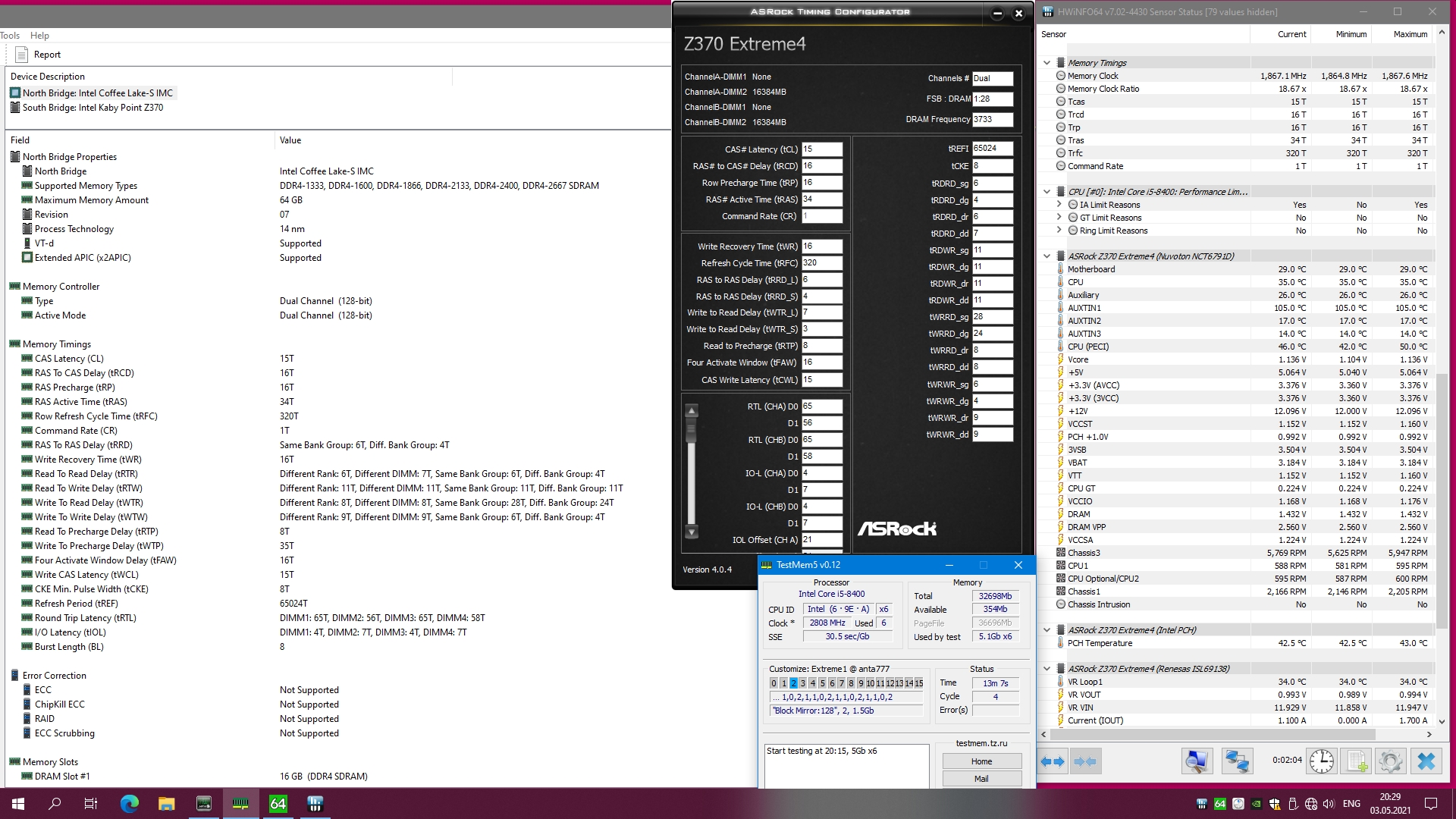

это короче параметры на которых память работала пять лет на предыдущему биосе... на новый год я прошил новые биос 4.20E и сижу с ним ...усь...
но память я думаю встанет прям точно в эти значения я почему-то в этом уверен

Добавлено спустя 3 минуты 52 секунды:
секондари тайминги я не знаю где брал скорее всего с ryzer ddr-4 calculator, ну и там ещё поменяны trefi ещё-какой-то третичный тайминг, четвертные тайминги похоже из шапки темы...
а нет, из статьи https://overclockers.ru/lab/show/88973_ ... 370-taichi
короче может на новом биосе их не надо надо проверять...

Добавлено спустя 1 минуту 50 секунд:
я не скажу что я суперспец по разгону памяти, ровно наоборот, самая непонятная и мозговыносящая вещь в разгоне, но чем мог постарался помочь

так то, у тебя не всклад не влад они(+ не всё засветил), чтот в этом https://disk.yandex.ru/d/sWXFDlQolwyapw духе попробуй для начала сами принципы Обсуждение и разгон оперативной памяти на китайских Х99 #17959262

ну вот встали все эти тайминги как и я говорил
легко и играючи прошли все тесты
кроме линкс ну тут уже проц виноват... он бл.. на XMP на этой же днищенской частоте 4500 сегодня у меня 83 градуса показал в линксе.... короче брать X3D придётся....



Добавлено спустя 11 минут 56 секунд:

спасибо... даже что-то понял в том посте а калькулятор был удобный... я не знаю щас работает нет

эт тебе надо смотреть - Таблицы от anta777 , в шапке DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов. #14887116 и там забивая желаемые первички получать остальное. + на такой частоте у тебя СR1 должно работать.

A224 Для b-die у тебя слишком большие первички. Возможно на xmp-шных 3000cl14 память шустрее работает, чем на твоих 3600cl17. Надо 15-15-15-34 пробовать, ну и все остальные тайминги по таблице anta выставлять.

нет конечно... вот xmp-шная AIDA там даже проц 4700 а не 4500, конкретно отстаёт от 3600CL17 в выше которые в том посте


Добавлено спустя 51 секунду:

ну это двуранг не забывай... не встала что-то ни в какую в 3600CL16

Добавлено спустя 8 минут 3 секунды:

спасибо, буду разбираться может когда-нибудь и пойму...
не, я имею ввиду софт использовал калькулятор

я уж и как им пользоваться забыл ) всё забыл.... вообщем его использовал и вставлял... там вроде задаёшь частоту и он тебе все тайминги считает...
сейчас нет, я просто вбил то что стояло пять лет
оно и встало никаких сюрпризов

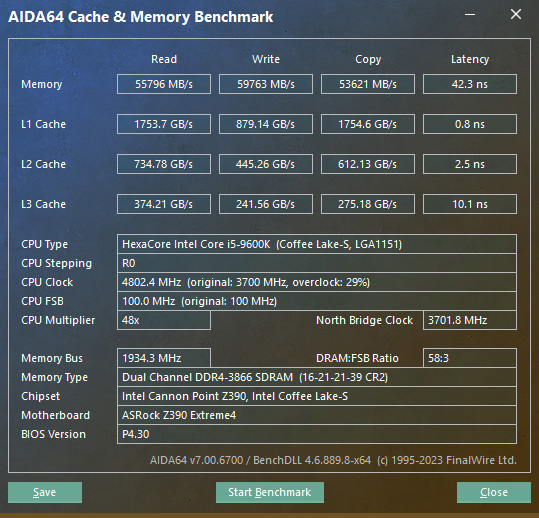

Как то слабо у вас!

Nikolayovich ну вот такая память... двуранг ещё к тому же, одни из первых двуранг b-die которые вышли...
да ещё и проц частоту посмотри повнимательнее.... 4500 всего
44 латенси.... ну нормально, учитывая все обстоятельства... теперь гоняю ещё всякие тесты до каких могу дотянуться... и потому попробую что-то выжать из проца... не верю я в него уже... после всех этих мучений новогодних (((

Добавлено спустя 1 минуту 59 секунд:
интел всё равно частоту любит больше

Добавлено спустя 18 минут 16 секунд:
ну вообще я конечно жесть как расстроился из-за этого...

A224
Фигня это все, с такими первичками - настройте норм. память, должно быть >60 к.!
Есть таблица анты и поней плешите, все должно пойти.

откуда такая уверенность у вас были такие планки?? на 3600CL16 не встаёт ни в какую

Добавлено спустя 33 секунды:

круто что. только завидовать остаётся

A224
Еще скажите, что вторички не можно поправить!?

не завидовать, а пробовать правильно настраивать, а не как у тебя сейчас. а именно начать хотябы с tCL=tCWL=16 далее 17-17-37

прошёл линкс скот.
что вчера-то не проходил на тех же самых настройках... и перезагружался и что только не делал - ни в какую... а щас прошёл с первого раза.. и темпа что-то ниже 80... странные дела



откуда я знаю? может и можно... если про эти таблички экслевские... да, я заходил там тоже калькулятор, интересно я заморочусь попозже наверное
а пока я занимаюсь процом раз у нас тут линксы вдруг стали проходить...
надо выжимать хоть что-то

Добавлено спустя 6 минут 38 секунд:

спасибо.
я этот путь должен был сам пройти иначе в голове ничего не останется... хотя в моей и так наверно не останется..
спасибо что посчитали.
раз так я щас текущие скину в профиль биос и накачу эти раз вы мне всё посчитали... и прогоню посмотрим

Добавлено спустя 15 минут 39 секунд:
BOBKOC хехехе
комп не грузится код 55

Добавлено спустя 1 минуту 41 секунду:
была мысль у меня попробовать это в винде в асрок тайминг конфигуратор засунуть проверить... ну ладно
нефиг всякое думать

Добавлено спустя 16 минут 42 секунды:
с возвращением меня после clear cmos и применения профиля наверно надо ещё раз перепрогнать основное.... я уже ничему не верю никакой повторяемости результатов вчера был прайм 68 градусов сегодня 64... что поменялось ничего....
щас тогда ещё перепрогоню...
BOBKOC спасибо большое в любом случае что заморачиваешься ради кого-то там в интернете... а с табличками в теме DDR-4 я ещё позаморачиваюсь сам, но попозже

A224
Что скажу - память настроена не правильно, а дальше сами решайте, что и как!

ну вот 82

ну вот. вчера не проходил. сегодня раз 77, два 82 офигенная повторяемость результатов.... как разгонять при этом и на что полагаться... вообще не понятно.... пипец как же злит

Добавлено спустя 59 секунд:
и это при том что детская частота (4500) и детская напруга (1225 мв)... что же будет на нормальных частотах

тогда пробуй CR2 или СR1 c 17-17-17, а всё остальное оставив, как на картинке.

как у меня 17-17-17-36-2 первичные?? хорошо щас поем а потом попробую... всё равно уже пора хотя бы вольтажи все прогнать по процу по 4500 и вообще строить таблицу и разгонять уже пофиг на эту повторяемость...

A224
Сбросьте весь разгон (биос) и начните с правильной настройки памяти, дальше будете гнать, что хотите!
https://docs.google.com/document/u/0/d/ ... obilebasic
Здесь все пишет, внимательно читайте, считайте и все получится, я тоже так начинал, здесь вам никто толком не поможет, могут подказать только направление, дальше - сами.
Раньше настраиваеться (гонится) память, потом - проц., видео!

не буду я ничего "всё сбрасывать". во-первых память уже настроена (она так пять лет работала и я не жаловался) и гораздо лучше работает чем XMP например
во-вторых сейчас протестирую параметры BOBKOC если не будет прироста верну то что сейчас
а потом уже я займусь процом. мне собственно это самое главное что меня беспокоит.
после того как я разберусь с процом я попробую эти таблицы с калькулятором из темы про DDR4 про которые тут мне говорилось.
вот вкратце план такой уже два дня осталось ничего не погнано.... как всегда

Добавлено спустя 13 минут 29 секунд:
загрузилась винда BOBKOC с твоими таймингами

ну сейчас прогоню проверю
