Руководство по адаптации материнских плат 100 и 200 серии для поддержки процессоров Coffee Lake 8xxx/9xxx.


0. Прежде чем приступать к модификации
...запаситесь валерьянкой
  • Нужно осознать, что все действия вы производите на свой страх и риск, и нет никаких гарантий, что все заработает как надо или вообще хоть как-то заработает.
  • Все пункты из шапки важны и обязательны к прочтению.
  • Ознакомьтесь с устройством UEFI BIOS. Достаточно иметь общее представление о системе регионов.
  • Полистайте гайд по прошивке ASUS для 7х чипсетов: определенные моменты, конечно устарели, но некоторые вещи актуальны до сих пор. Обратите внимание на пункты 6, 7, 8.
Примерная форма обращения за помощью в тему
    В обращении должны быть расписаны все действия по пунктам.
  • Процессор и мат.плата для модификации
  • Процесс модификации
  • Пинмод/ Желательно приложить фото
  • Прошивка
Пример:
Цитата:
Имеется процессор i5 6400 и мат.плата ASUS Maximus VIII Hero, поставил i9 9900k ревизии R0.
Использовал мод.биос, сделанный в CoffeeTime 0.85a, добавлял микрокод D2 для 906ED в advanced mode.
Изолировал с помощью каптона, замыкал на процессоре перемычку для запуска https://i.imgur.com/MWLpLm0.jpg
Прошивал с помощью программатора CH341A, используя AsProgrammer 1.4.0, сверку прошло при прошивке.

После этого можете писать свой вопрос по поводу модификации. Чем больше подробностей будет описано, тем быстрее и оперативнее Вам смогут помочь.
Не забывайте прятать изображения под спойлер!
1. Вместо FAQ
Основные моменты
  • Запустить процессоры Coffee Lake можно на платах с любым чипсетом 100 или 200 серии.
  • Запустить можно как серийные Coffee Lake iCore и Xeon, так и их инженерные версии.
  • На модифицированных биосах по-прежнему будут работать серийные Skylake и Kaby Lake, если оставить их микрокоды (506E3 и 906E9 соответственно).
  • При модификации оригинальных биосов сохраняется полная работоспособность iGPU, PCIe x16 и NVME.
  • После модификации условия для возможностей разгона не изменяются: для разгона К-процессоров и памяти необходим Z-чипсет.
  • Coffee Lake без проблем работают с DDR3 и DDR3L памятью.
  • Основная проблема в биосах разных плат — это ограничение максимального количества поддерживаемых процессорных потоков. Но если, например, на плате можно запустить 9700К, то на ней также заработает и 9900К с выключенным HT.
  • Для плат на базе чипсетов Z370, B365 и H310C можно добавить поддержку процессоров Skylake и Kaby Lake. Для этого достаточно понизить версию МЕ и добавить необходимые микрокоды.
2. Дамп биоса и извлечение персональных данных
2.1 Снятие дампа Биоса
    Если у материнской платы присутствуют идентификационные данные (заводской серийный номер, UUID и т.д.), то дамп позволит перенести их в модбиос или восстановить в случае утери.

  • Программатор
    Безотказный вариант. Работа с программатором подробнее описана в пункте 5.6.

  • FlashProgrammingTool v11 (FPT) [ Скачать ]
    Без указания ключа конкретного региона, FPT пытается снять полный дамп биоса. Иногда это приводит к ошибке «Error 318» - значит для каких-то регионов нет доступа на чтение (чаще всего это ME). В таком случае можно отдельно сделать дампы регионов GbE (если у платы сетевой контроллер от Intel) и BIOS, которые открыты на чтение и запись на всех моделях плат.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_   // для перехода в рабочую директорию
    fptw64 -d full.backup     // полный дамп биоса
    fptw64 -gbe -d gbe.backup     // дамп только региона GbE
    fptw64 -bios -d bios.backup     // дамп только региона BIOS

  • AMIFirmwareUpdate 3.05.04 (AFU) [ Скачать ]
    Для снятия дампа подойдет и последняя версия программы, но именно 3.05.04 нам может пригодиться в дальнейшем при прошивке.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 backup.rom /O     // полный дамп биоса
    Ленивые могут воспользоваться AFUWINGUI — нажмите кнопку «Save» и выберите место для сохранения дампа.
    Замечен странный баг: через 5-10 минут после снятия дампа через AFU система может самопроизвольно перезагрузиться.
2.2. Персональные данные: MAC-адрес
  • Переносить MAC нужно только для плат с сетевым контроллером Intel. В этом случае в структуре биоса будет присутствовать GbE регион с местом для уникального MAC-адреса сетевого устройства.
  • Для плат с сетевой картой Realtek регион GbE отсутствует и ничего переносить не нужно.
  • Наклейку с MAC-адресом можно найти на самой материнской плате.
  • MAC всегда можно найти в полном дампе биоса или дампе региона GbE (Hex View), открыв их программой UEFITool.
      #77
  • MAC можно посмотреть в Windows, в свойствах сетевого адаптера:
      #77
2.3. Персональные данные: Baseboard Serial Number и UUID
  • На десктопных платах Baseboard S/N и UUID присутствуют только у плат ASUS, и они находятся в модуле FD44820B-F1AB-41C0-AE4E-0C55556EB9BD.
  • S/N и UUID можно посмотреть в программе AIDA64:
    #77
  • CMD-команда «wmic baseboard get serialnumber» покажет S/N материнской платы.
  • Восстановить S/N можно по наклейке на материнской плате:
    Первый символ серийного номера - это год изготовления (1-9=2001-2009г., A=2010г., B=2011г., C=2012г., D=2013г., E=2014г., F=2015г. G=2016г., H=2017г., J=2018г., K=2019г., L=2020г.), второй символ – месяц (1-9 - январь-сентябрь, А - октябрь, В - ноябрь, С - декабрь). Например, «HA», означает «1710xxxxxxxxxxx».
    Остальная часть S/N находится на наклейке на лицевой стороне материнки. Искомые символы — это первые 11 знаков в структуре xxxxxx-xxxxx-aaaaaa-aaa aaaa.
    #77
  • Утерянный UUID восстановить нельзя.
  • Последние 12 знаков UUID – это MAC-адрес.
  • Для плат ASUS существует программа FD44Editor, которая позволяет редактировать и переносить персональные данные.
  • На мобильных системах SN и UUID могут хранится в случайных местах, и для них лучше всего воспользоваться программой DMIEDIT (работает и для десктопных систем).
      - Скачайте программу Rufus и подготовьте с ее помощью загрузочную флешку FreeDOS.
      - Распакуйте в корень флешки архив с DMIEDIT_utility.
      - Загрузитесь с флешки в режиме Legacy и выполните команду:
      Код:
      Amidedos /dms DMI.txt
      - На флешке появится файл DMI.txt, в котором будут собраны все уникальные данные материнской платы.
      - Для восстановления данных из ранее созданного файла DMI.txt, нужно загрузиться с флешки в режиме Legacy и выполнить команду:
      Код:
      Amidedos DMI.txt
3. Подготовка процессора
3.1 Ревизии Coffee Lake
    Есть 4 ревизии процессоров Coffee Lake, каждая требует определенный микрокод. Обратите внимание, что некоторые модели существуют сразу в нескольких вариантах.
    Полный список можно посмотреть тут.
  • Ревизия B0 — микрокод 906EB, используется 4-х ядерный кристалл и «старая» подложка Kaby Lake. Не требует никаких доработок по контактам — воткнул и поехали.
    Процессоры: G4900, G4900T, G4920, G4930, G4930T, G4950, G5420 (SR3YH), G5500, G5500T, G5600, G5600T, G5600F, G5620, i3-8100, i3-8100T, i3-8300, i3-8300T, i3-8350K, i3-9100, i3-9100T, i3-9100F (SRF7W), i3-9300, i3-9300T, i3-9320, i3-9350K, i3-9350KF

  • Ревизия U0 — микрокод 906EA, используется 6-ти ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2.
    Процессоры: G5400, G5400T, G5420 (SR3XA), G5420T, i3-9100F (SRF6N), i5-8400, i5-8400T, i5-8500, i5-8500T, i5-8600, i5-8600T, i5-8600K, i5-9400 (SR3X5), i5-9400T, i5-9400F (SRF6M), i5-9500, i5-9500T, i5-9500F (SRF6Q), i5-9600, i5-9600T, i7-8700, i7-8700T, i7-8700K, i7-8086K

  • Ревизия P0 — микрокод 906EC, используется 8-ми ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2. Скорее всего, больше не производится.
    Процессоры: i5-9400 (SRELV), 9400F (SRFAH), i5-9600K (SRELU), i5-9600KF (SRFAD), i7-9700K (SRELT), i7-9700KF (SRFAC), i9-9900K (SRELS), i9-9900KF (SRFAA)

  • Ревизия R0* — микрокод 906ED, используется 8-ми ядерный кристалл, визуально подложка не отличается от P0, но ревизию можно опознать по S-spec маркировке «SRGxx» на крышке, требуется пинмод в соответствии с пунктом 3.2. Пришла на замену P0.
    Процессоры: i5-9400 (SRG0Y), i5-9400F (SRG0Z), i5-9500F (SRG10), i5-9600K (SRG11), i5-9600KF (SRG12), i7-9700, i7-9700F, i7-9700K (SRG15), i7-9700KF (SRG16), i7-9700T, i9-9900 (SRG18), i9-9900K (SRG19), i9-9900KF (SRG1A), i9-9900T, i9-9900KS (SRG1Q)

    * отмечена ревизия процессоров, требующие ручного добавления их соответствующего микрокода через режим Advanced mode. Об этом читайте в пункте 4.3 "Гайд по использованию CoffeeTime 0.85a".

    #77
3.2 Пинмод для U0/P0/R0
    #77

    Рекомендации:
  • Для процессоров ревизии B0 пинмод не требуется.
  • Фактически, закорачивать контакты (#SKTOCC и GND) нужно в сокете, чтобы материнская плата получила сигнал о наличии процессора и включилась.
  • Простейший способ сделать перемычку - наклеить маленькую полоску пищевой фольги на двусторонний скотч. Подойдут и металлизированный скотч, токопроводящий клей, маркер, лак. В качестве временного решения сгодится мягкий карандаш (возможно, придется подбирать подходящий); начертите им дорожку между нужными контактами.
  • Крайне важно следить, чтобы перемычка не съехала при закрытии рамки сокета и не задела лишние контакты!
  • Для изоляции лучше применять каптоновый скотч или акриловый лак. Изолента не хуже по характеристикам, но менее удобна в использовании.
  • Ни в коем случае не используйте для изоляции лак для ногтей!
  • Желтым цветом обозначены контакты, которые также имеют различное назначение в сокетах 1151v1 и 1151v2, но пока не найдено плат, для которых нужна их обязательная изоляция.
  • Перед установкой процессора обязательно протрите все неизолированные контакты спиртом.

    • Последствия кривого пинмода:
  • Если плате нужна закорачивающая перемычка (см. картинку), то без нее она просто не включится.
  • Если перемычка зацепит соседние контакты, это помешает запуску системы. В редких случаях возможны повреждения iGPU или DDR.
  • Все платы, кроме Gigabyte: если не изолировать указанные на картинке контакты (или изоляция с них сползет), то соответствующие пины в сокете просто сгорят, как предохранитель. Работоспособность системы не пострадает.
  • Gigabyte: если не изолировать бОльшую зону контактов, отмеченных красным, то у платы сгорит одна из фаз питания процессора, а контакты останутся целы. Если изоляция есть, но частично сползет, то соответствующие пины в сокете сгорят, как предохранитель. Работоспособность системы в обоих случаях не пострадает.

    • Дополнительно:
  • Выполненная в соответствии с картинкой изоляция контактов гарантирует, что ничего не сгорит и железо не потеряет товарный вид. Однако, иногда изоляции может потребоваться меньше или не потребоваться вовсе. Чтобы это определить, проверьте отсутствие КЗ на землю для каждого отмеченного для вашей платы контакта в сокете. Пины, «звонящиеся» на землю, изолировать нужно.
  • Замыкание контактов на процессоре можно заменить перемычкой на материнской плате, однако для каждой модели придется искать расположение нужных контактов индивидуально. Пример замыкания на мат.плате находится в пункте 8.1 "Статьи пользователей, решения проблем, подборка информации по платам"
  • Все указанные для изоляции контакты можно удалить из сокета физически — при этом сохранится работоспособность всех поколений процессоров.
  • Сравнение распиновки сокетов 1151v1 и 1151v2.
4. Модификация биоса
4.1 Выбор версии биоса
    Скачайте биос с официального сайта производитея (дамп, снятый с материнки, не подойдет). Выберите подходящую версию, руководствуясь таблицей совместимости.
    Биос должен поддерживать Kaby Lake!

    Таблица совместимости:
    #77
    YES — Работает, проверено.
    99% — Должно работать, не проверено.
    NO — Не работает.
    NOT ALL — Работает не для всех плат, зависимость выявлена.
    50/50 — Работает не для всех плат, зависимость не выявлена.

    * — Для многих «топовых» плат 100 серии (например Maximus VIII серия, Z170-Deluxe, Z170-A) отключение МЕ на 2xxx биосах (для запуска Xeon) приводит к неработоспособности системы.
    Решение: Не найдено.
    ** — На некоторых платах 100 серии (например M8F, M8HA, Z170-A, Z170-AR, H170-ProGaming, Z170-ProGaming) на 3ххх биосах при установке 12-ти поточных зионов встречается one_boot_bug — однократный удачный запуск и неработоспособность в дальнейшем.
    Решение: Использовать 2ххх версию биоса.
    *** — Некоторые 200 платы (например ROG серия Z270, Z270-A) могут работать с 12-ти поточными процессорами на 0ххх версиях биоса. На части плат (например Z270-P, Z270-Dragon) запуску 12-ти поточников помогает удаление модуля «12T_blocker» (терминология CoffeeTime, GUID=64BEA199-7C6C-4F51-B0DA-F42C897DA5CC), если он есть в биосе. Зависимость результатов пока не определена, нужно тестировать для каждой конкретной платы.
    Решение: Использовать порт-биос от совместимой Z370 платы.
    **** — Для большинства плат 200 серии можно портировать биос от совместимой Z370 материнки, если такая существует. Удачный исход позволит запускать на ней все Coffee Lake процессоры. Метод применим и для не-Z материнок.
4.2 Софт для автомодификации
    Существует два автоматизированных инструмента для внедрения в биос поддержки Coffee Lake:

  • CoffeeTime 0.85a [ Я.Диск ]
    Автор: svarmod
    Для корректной работы процессоров разархивировать содержимое CoffeTime.085-add_MC by Michael_Code в папку с CoffeeTime 0.85a с заменой файлов. Данный архив содержит актуальные рабочие микрокоды D2.

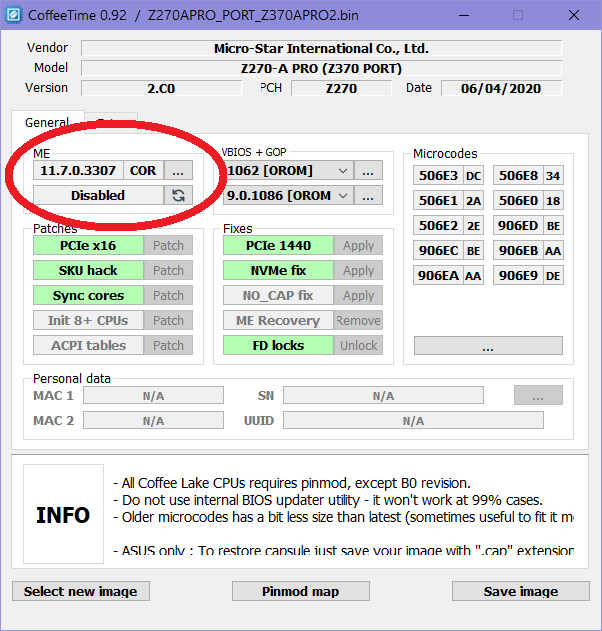

  • CoffeeTime 0.92 [ Я.Диск ] [ Mega ]
    Автор: svarmod
    Эта версия не содержит автомодификации, все изменения в биосе проводятся "вручную"; предоставляется без каких-либо подсказок, с GUI, новыми фишками и прочими удобствами.
    Больше информации о новой версии на [ Страница 407 ]
  • AllInOne_Tool [ Mega ]
    Автор: Revlaay, тема на форуме win-raid.

    Мы воспользуемся CoffeeTime 0.85а, хотя все варианты вполне рабочие.
4.3 Гайд по использованию CoffeeTime 0.85a
    В программе важно каждое информационное сообщение! Если у вас проблемы с английским, пользуйтесь онлайн-переводчиками.
    Перед тем как:
    • Отключите антивирус
    • Для правильной работы в путях к программе и рабочим файлам не должны содержаться пробелы, символ обратной скобки «)» и русские буквы
    • Если вы запускаете CoffeeTime первый раз и ранее не пользовались FlashImageTool, то примите лицензионное соглашение, окно с которым появится при сканировании прошивки
    • Распакуйте скаченный архив

    Запустите CoffeeTime.exe.
    На главной странице указаны особенности использования программы, контакты для обратной связи и предложение прочитать readme.txt для более полного знакомства с функционалом и содержанием версии.
    Для продолжения работы введите «1» и нажмите Enter.
    Откроется окно проводника; выберите скачанный с официального сайта биос и нажмите «Открыть».
    Также можно просто перетащить заводской файл прошивки на CoffeeTime.exe, используя Drag'n'Drop.
    #77

    Далее появится главное меню программы.
    При выборе «i», будет выведена подробная справка по ревизиям процессоров.
    Для возврата в главное меню выберите «b»
    #77

    1. Рассмотрим возможности автоматического режима
    Важные примечания:
    • По умолчанию в этом режиме микрокод для ревизии R0 не добавляется
    • Если пункт с наименованием необходимого процессора отсутствует, то можно выбрать аналогичный по ревизии и количеству ядер/потоков вариант
    Для продолжения введите цифру, соответствующую целевому процессору, и нажмите Enter.
    #77

    Зеленым отмечены компоненты, не требующие модификации, красным — те, которые необходимо модифицировать.
    Желтым отмечены пункты, не влияюшие на работоспособность мода.
    Рекомендуется снять защиту, введя «2».
    Основная часть модификации применяется после ввода «1».
    #77

    В следующем окне выберите процессоры, с которыми нужно сохранить совместимость:
    Возможно добавление всех микрокодов для мат.плат ASUS, введя «i».
    Функция экспериментальная, но для 99% плат ASUS все работает как надо.
    Выберите из доступных вариантов нужный и нажмите Enter.
    #77

    Начнется процесс автоматической модификации:
    #77

    Иногда при подготовке биоса для 12/16-ти поточных процессоров часть ACPI-таблиц не модифицируется (характерно для 2xxx прошивок от ASUS):
    Если проблема НЕ в таблице A M I, то это не очень критично — выбирайте «1» и продолжайте.
    #77

    Процесс окончен. Удостоверьтесь, что красных строчек не осталось!
    #77

    Теперь можно воспользоваться функциями переноса MAC-адреса (любые платы с сетевым контроллером Intel) и личных данных (только платы ASUS). Этот шаг не обязателен и не влияет на работоспособность кофемода.
    Введите «3», если этот вариант присутствует:
    Доступные варианты:
    «1» - Перенос MAC-адреса с компьютера, на котором запущена CoffeeTime.
    «2» - Ручной ввод MAC-адреса.
    «3» - Перенос всех данных из дампа, созданного заранее (только для плат ASUS).
    Применив необходимые функции возвращайтесь в главное меню, введя «b»...
    #77

    … и «e» для завершения процесса модификации.
    #77

    Для плат ASUS далее появится окно с возможностью восстановить капсулу (.CAP) для прошивки через USB Flashback. Если ваша модель наделена такой функцией и вы собираетесь ей воспользоваться — соглашайтесь. В остальных случаях смело выбирайте «n».
    #77

    На последнем экране указаны имя выходного файла, краткие рекомендации по методу прошивки, предупреждения.
    Если необходим пинмод контактов, то выберите «v» для просмотра схемы.
    Для генерации расширенной информации и сохранения ее в текстовый файл введите «s», для выхода - «e».
    #77

    2. Рассмотрим возможности Advanced mode
    Важные примечания
    • Этот режим нужен для ручного внесения исправлений обычно в уже сделанный в автоматическом режиме мод.биос.
    • Нужно понимать, какие изменения будут проводиться Вами, и с чем они связаны.
    Для входа в Advanced mode, введите «0» и нажмите Eneter
    #77

    Откроется следующий экран и Вы сможете добавлять патчи, модули и т.п., выбирая необходимые буквы или цифры.
    #77

    К примеру, на руках оказался процессор i5 9600K c кодом на крышке (SRG11), относящейся к ревизии R0-микрокод 906ED. CoffeeTime по умолчанию в автоматическом режиме добавит микрокрод 906EC, если выберете пункт 2. i7 9xxx / i5 9600K.
    #77

    В этом случае нужно добавить необходимый микрокод через Advanced mode.
    Вводим «0», потом удаляем все микрокоды, введя «0», далее добавить те, которые Вам нужны, исходя из ревизии (пункт 3.1 Ревизии Coffee Lake). Количество места под микрокоды ограничено, поэтому обычно можно добавить не больше трёх, зависит от биоса мат.платы. Завершаем модификацию, если больше не требуется никаких изменений, после ввода «e».
    #77
    Модифицированный биос можно считать готовым!
5. Прошивка
5.1 Общая информация
  • Не используйте для прошивки встроенные в биос утилиты!
  • Gigabyte, MSI и Maxsun не имеют блокировок регионов и их можно прошить абсолютно любым способом.
  • ASUS, ASRock, Biostar и прочие выставляют запрет на перезапись FD и ME, поэтому для них проще всего использовать программатор. Чтобы прошиться через FPT или AFU, блокировки регионов можно снять вручную, переведя плату в сервисный режим.
  • На платах ASUS, помимо блокировок по регионам, присутствует BIOS-lock (FPT: Error 368), препятствующий прошивке модифицированных регионов BIOS софтварными методами. AFU умеет самостоятельно деактивировать эту защиту. О способе обхода проблемы для FPT можно почитать тут - Grub Fix Intel FPT Error 368 – BIOS Lock ASUS/Other Mod Bios Flash.
  • Функция ASUS Flashback может облегчить процесс прошивки, но не всегда обеспечивает необходимый результат.
5.2 Ревизия B0
  • При установке Coffee Lake B0 иногда можно обойтись без программатора и возни с разблокировкой регионов на любой материнской плате.
  • Процессорам B0 для запуска требуются только определенная версия МЕ и модифицированный регион BIOS (для U0/P0/R0 еще нужны изменения и в FD).
    Таким образом, если на вашей плате уже присутствует нужная версия МЕ, то останется лишь прошить всегда открытый для записи BIOS-регион через FPT, AFU или ASUS USB Flashback.
  • Для работы с Coffee Lake подходят МЕ версии в диапазоне: 11.0.х.Nxхх — 11.7.х.Nxxx, где «N» не равно «3».
  • Актуальную версию МЕ в системе можно посмотреть в AIDA64 или в программе Intel ME Detection Tool:
    #77#77
5.3 Ручная разблокировка регионов, переключение платы в сервисный режим (HDA_SDO)
  • Временное (до перезагрузки) отключение блокировки всех регионов реализуется путем замыкания контактов на аудиочипе Realtek.
  • Для перевода платы в сервисный режим нужно подать 3.3В (логическую единицу) на вывод HDA_SDO с момента нажатия на кнопку включения до начала отображения POST на экране.
  • У Realtek +3.3В — это DVDD (1 нога чипа), HDA_SDO – SDATA-OUT (5 нога чипа).
  • Полностью обесточьте ПК, замкните ножки пинцетом или согнутой скрепкой, после чего включите систему, дождитесь начала процедуры POST и снимите замыкание. В случае успеха, до перезагрузки будут возможны любые операции чтения и записи для всех регионов UEFI BIOS.
    #77
  • Информация по HDA_SDO в других источниках:
    Unlock Intel Flash Descriptor Read/Write Access Permissions for SPI Servicing (пункт E1)
    FAQ по прошивке BIOS'а для плат ASUS на чипсетах Intel 6 и 7 серии (пункт 8)
5.4 FlashProgrammingTool (FPT)
    FlashProgrammingTool v11 [Скачать]
    Скопируйте модбиос в директорию с FPT и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_     // для перехода в рабочую директорию
    fptw64 -rewrite -f _имя_файла_модбиоса_     // для полной перепрошивки
    fptw64 -rewrite -bios -f _имя_файла_модбиоса_     // прошивка только BIOS региона для варианта из пункта 5.2
    При удачном выполнении процедуры высветится зеленая надпись «Flash operation successful».
    Далее обязательно выполните команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    При перезагрузке без этой команды велик шанс получить «кирпич»!
    Если МЕ был отключен (например для запуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.5 AMIFirmwareUpdate (AFU)
    AMIFirmwareUpdate 3.05.04 [Скачать]
    Использовать нужно именно версию 3.05.04, т. к. в ней еще не вырезан ключ /GAN, позволяющий прошить все доступные для перезаписи регионы.
    Скопируйте модбиос в директорию с AFU и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 _имя_файла_модбиоса_ /GAN     // для прошивки всех доступных регионов
    Чтобы исключить вероятность кривого обновления МЕ, рекомендуется завершать прошивку, используя программу FPT из пункта 5.4 и команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    Если МЕ был отключен (например для хапуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.6 Программатор SPI
  • Рекомендуемые модели:
    - CH341A «GOLD» (плата черного цвета)
    - EZP2010
    - SkyPro, MiniPro
    - Любые другие программаторы, поддерживающие работу с SPI Flash, в том числе собранные самостоятельно на базе Arduino.
  • Для микросхем, распаянных на материнской плате, потребуется прищепка (SOIP8 clip) или поконтактное подключение к разъему JSPI (при наличии).
  • При подключении прищепки обязательно убедитесь, что первый контакт на чипе (отмечен точкой-углублением) совпадает с отметкой на программаторе! Жила шлейфа прищепки, предназначенная для контакта №1, отмечена красным цветом для упрощения индетификации.
  • Для подключения через разъем JSPI придется ознакомиться с назначением выводов программатора и приведенной ниже распиновкой JSPI для плат разных производителей. В крайнем случае «прозвоните» мультиметром контакты JSPI и «ножки» микросхемы BIOS.
  • Разъем JSPI неудобен в использовании без колодки – контакты расположены слишком близко. Однако, в отличие от прищепки, шанс некорректной прошивки из-за загрязнений или плохого прижима стремится к нулю.
  • Некоторые платы с распаянным чипом биоса (например ASRock 200-серии) плохо поддаются прошивке через прищепку или JSPI из-за недостаточного питания. В этом случае может помочь возврат на место батарейки или подача дежурного питания с колодки 24-pin.
  • Для использования программатора нужно установить соответствующие драйвера. Иногда для этого потребуется отключить проверку цифровых подписей драйверов в Windows.
  • Неприятная особенность программаторов серии EZP – необходимость использования только идущего в комплекте ПО.
  • Для CH341A рекомендуется использовать программы:
    - CH341A Programmer v1.18 [Скачать]
    - AsProgrammer [Скачать]
    - Colibri [Скачать]
    • #77#77#77
    Перед использованием программы для прошивки требуется ручная установка драйвера, в установщике драйвера должна быть надпись WDM.
    #77
    В AsProgrammer 1.4.0 и CH341A v1.18 драйвер находится в папке "CH341Parallel_driver_support WIN7", в Colibri он один единственный и рабочий
    После установки драйвера программатор должен определяться в диспетчере устройств вот так
    #77
    Пример использования AsProgrammer 1.4.0:
    Сообщений об ошибках на этапе считывания, стирания, проверки, записи, сравнения содержимого быть не должно!

    (Изображение кликабельно)
    #77
5.7 ASUS USB Flashback (FB)
  • FB сохраняет актуальный MAC-адрес и идентификационные данные платы, поэтому переносить их нет необходимости.
  • Способ удобен, но крайне капризен к флешкам и не всегда даст нужный результат. При прошивке через ASUS USB Flashback плата может стартовать с CoffeeLake c пост-кодом 00, в этом случае требуется прошивка с помощью программатора. Например на плате M8H (плата из магазина, заводской биос 2202, оригинальные блокировки в FD установлены) обновление проходит отлично и перезаписываются все регионы. В остальных случаях отзывы неоднозначны.
  • В общем случае FB придерживается установленных в регионе FD правил на чтение/запись.
  • Метод хорошо подходит для варианта, описанного в пункте 5.2.
  • Для применения FB, флешку нужно отформатировать специальным образом:
    - Скачайте и запустите WinSetupFromUsb, вставьте в ПК флешку.
    - Установите в окне программы галочку «Fbinst Tool» и, выбрав формат FAT32, запустите форматирование кнопкой «GO».
    - Затем внимательно изучите раздел «USB BIOS Flashback» в инструкции к материнской плате.
    - Переименуйте согласно ему сохраненный в CoffeeTime файл с расширением .CAP (не забудьте подтвердить восстановление капсулы на последнем этапе модификации!).
    - Скопируйте переименованный файл в корень флешки.
    - Подключите к материнской плате 24-контактный разъем питания, вставьте флешку в разъем Flashback и нажмите находящуюся рядом кнопку прошивки.
    - Ожидайте окончания процесса прошивки: светодиод перестанет мигать. Если индикатор в какой-то момент стал гореть постоянно, то запись не удалась - попробуйте другую флешку.
    #77
6. Первый запуск
Он долгий самый
  • Перед первым стартом с Coffee Lake рекомендуется ненадолго полностью обесточить плату и сбросить CMOS.
  • Проверьте правильность подключения всех кабелей и устройств.
  • Если компьютер запустился, то просто ожидайте: загрузка до появления картинки может быть достаточно долгой. Также система может несколько раз самостоятельно перезагрузиться.
  • На платах ASUS, первый раз зайдя в BIOS Setup, установите значение «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • Обязательно проверьте показатели всех напряжений и протестируйте стабильность системы и температуры в стресс-тестах, играх и бенчмарках.
  • Если ПК не запускается, проверьте правильность действий на каждом этапе, уделите особое внимание модификации подложки. Малейшая оплошность может привести к отрицательному результату!
7. Особенности модификации, возможные проблемы и их решение
Не баг, а фича
  • Ранние инженерные версии Coffee Lake степпинга P0 (QQC0, QQBZ, QQBY, QQM5, QQM6) могут иметь дефектный контроллер PCIe (отвалы видеокарты, полная неработоспособность PCIe и т.д.). Предположительно, ошибка PCIe исправлена в более поздних экземплярах P0 ES (QQZ6, QQZ5, QRA2), но точных данных на этот счет нет. Если вы покупаете такой процессор, то обязательно проверяйте его полную работоспособность перед закрытием заказа. Если баг с PCIe не проявился сразу, то, скорее всего, процессор его лишен.
  • Процессорам ревизий P0 и R0 для работы встроенного видеоядра требуется VBIOS 1059 или старше.
  • С ME 11.0 объем используемой оперативной памяти может быть ограничен 16Gb.
  • Для Coffee Lake non-K ES есть ограничения по разгону памяти в зависимости от ревизии: U0 - до 2666Mhz, P0 - до 3333Mhz.
  • Если в биосе не доступна загрузка с NVMe-накопителя, то следует сменить на нем разметку с MBR на GPT. Накопитель по прежнему не будет отображаться в биосе, но его станет возможно выбрать в качестве загрузочного.
  • На некоторых материнских платах (например, ASRock 100, MSI 200) отключение HPET приводит к неработоспособности системы. Для восстановления достаточно сделать CLEAR CMOS.
  • [ASUS] Завышенное напряжение VCore (до 1.5V) в режиме «Auto» - это фирменный баг плат ASUS. Проблему решает установка значения «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • [ASUS] Убрать троттлинг на 2xxx биосах поможет значение «2.1» для настроек «IA AC Load Line» и «IA DC Load Line»
  • [ASUS] Иногда для процессоров P0 плата по-умолчанию устанавливает «AVX Ratio Offset» = 1. Микрокод 906EC_rev_96 решает эту проблему.
  • [ASUS] Некоторые платы 200 серии могут запускать 12-ти поточные процессоры на 1xxx версиях биоса используя микрокод 906EA_rev_6A.
  • [ASUS] Если плата не желает заводиться с XMP профилем или с заведомо рабочим разгоном памяти, то попробуйте настроить параметры «Boot Voltage VCCIO» и «Boot Voltage System Agent», для обоих выставив «1.1» или «1.2».
  • [ASUS] На связке 8700K + Z170-ProGaming + Radeon RX470 был замечен баг: дискретная видеокарта от AMD не инициализировалась как первичный видеоадаптер. Проблему решил однократный запуск системы с картой от NVIDIA (плата определила видеоадаптер в PCIe слоте и выставила необходимые для этого настройки), после чего карта от AMD заработала в штатном режиме.
  • [MSI] Если МЕ отключен, то при старте система на несколько секунд покажет соответствующее предупреждение, далее загрузка продолжится в обычном режиме.
  • [ASRock] Некоторые платы на H110 не работают с VBIOS 1059 (1062 не проверен), но без проблем функционируют с более старой версией 1054.
8. Дополнительная информация
8.1 Статьи пользователей, решения проблем, подборка информации по платам
Полезные посты в теме:

Статьи пользователей:
8.2 Разные полезности
Галерея со скриншотами кофемодных систем

[DE] Сравнительная таблица VRM большинства материнских плат Z170/Z270/Z370/Z390
[EN] Первые попытки запустить Coffee Lake на старых платах
[EN] Возможно, первый гайд по кофемоду
[EN] Решение вопроса с нерабочим PCIe x16 при использовании кофемода
[EN] Архивы с микрокодами для платформ Intel
[EN] Решение проблемы с HT при использовании кофемода
[EN] Обсуждение работы Coffee Lake на ASRock Z170/Z170M OCF
[EN] Руководство по использованию программатора CH341A
[RU] Ручной перенос настроек VBIOS
[RU] Тема с кучей полезной инфы по разным модификациям UEFI BIOS

Большое спасибо камраду АвтоСпец за помощь в подготовке материала.


Последний раз редактировалось MexicanHead 27.11.2022 16:45, всего редактировалось 32 раз(а).

Реклама

Партнер
  FlatOut

Member
Статус: Не в сети
Регистрация: 01.05.2011
x3_kTo писал(а):
Как по мне достаточно неплохой результат. 75 градусов это я так понимаю в стресс тестах? Если да то тогда вообще нормально, в играх такие температуры недостижимы. 6-7 градусов разлет по ядрам тоже не плохо, это не мои 20 из коробки. Стоит ли ставить на жм тут кому как, условно +300 к частоте это конечно хорошо но стоит ли оно потраченных средств каждый решает сам. Считаю что для 1070 больше и не нужно, да даже и для 1080 более чем достаточно если не упарываться в получении максимального количества кадров. Для qqls и хорошего разгона однозначно пришлось бы брать двухбашенный кулер или воду.
FlatOut писал(а):

Хотя нет, что-то я сильно поднаврал. Запустил стресс-тест в аиде и получился разброс в 14 градусов, причем на максимальном 89 градусов... (какой-то рандомный прыжок)
  КапитанНемоЛуганск

Member
Статус: Не в сети
Регистрация: 09.02.2015
Откуда: не от мира сего
Ещё раз убедился, что к мутантам очень хорошо идёт память Samsung. Сейчас подружил QQLT с GA-Z170-Gaming K3. В биосе пробовал сначала ME-11.7 и микрокод BE, потом ME-11.8 и микрокод DE, разницы не увидел - мои разные старые планки по 4GB стабильно стартовали на 2133, гнал до 2400, но 2500 не брали.
Достал из сейфа бесценное сокровище, недавно купленные 2 планки по 16GB Samsung M378A2G43MX3-CTD. Сходу стартовали на своих родных 2666, и удалось поднять до 3100 при 16-18-18-36 CR2 на 1.36 вольта. На стабильность ещё не проверял, но с флешки Win10 x64 загрузилась.

_________________
viewtopic.php?p=17571748#p17571748
viewtopic.php?p=14887116#p14887116
viewtopic.php?p=17792735#p17792735

  OrionSP

Member
Статус: Не в сети
Регистрация: 21.03.2005
FlatOut писал(а):
Ах да, насчет памяти. У меня она 2400 ХМП профиль, но на 6700к я просто ей ставил 2800мгц и она работала. На qqlt выше 2400 не заводится вообще? Куда смотреть?
Corsair Vengeance LPX CMK16GX4M2A2400C14

Выше я писал ссылку, которой пользовался при разгоне памяти - у меня похожая. Мне удалось завести на 2900 - дальше ни в какую.

_________________
QQLT@4.6G@1.28V • ASUS Z170-P • CMK16GX4M2Z2666C16@2900@14-18-18-34-1 • EVGA 3070 Ti XC3 • Aorus FI27Q-X • NVMe Samsung SSD 970 • EVGA SuperNOVA 750W

  Ko4aH_KanycTbI

Junior
Статус: Не в сети
Регистрация: 08.03.2017
Столкнулся с проблемой. Плата gigabyte z170 d3h, процессоры qqls, celeron g3930 (kabylake). Установил модбиос с помощью FPT из-под винды]#77. После перезагрузки greset система на селероне работала и пережила пару вкл-выкл. Потом приехал qqls, перед его установкой вытаскивал батарейку для сброса биоса. Собрал - получил бутлуп, компьютер перезапускается раз в секунд 15. Вернул селерон - то же самое. Предполагаю, что это из-за плохого сокета, плата мне досталась в таком себе состоянии, там будто бы погнуты (или отсутствуют вообще) пара ножек. Но система, как ни странно, работала. Может есть ещё какие-то мысли? Биос вроде как с нужными микрокодами. Программатора ещё нет, он в пути. Думаю идти в сц.

Кстати, выставлял в coffee time микрокод 906ec версии be, но в итоге отображается, что установлена версия de, странно.

И ещё вопрос: насколько я понял, биосы у всех asus maximus viii и плат типа z170 deluxe взаимозаменяемы. А что насчёт качества vrm? Подбираю себе плату на замену, hardwareluxx говорит, что питальники разные: https://www.hardwareluxx.de/community/threads/lga-1151-mainboard-vrm-liste.1175784/ Есть ли смысл (т.е. ощутимая разница в температуре мосфетов) брать именно deluxe или ranger? Или hero в итоге то же самое.
  Sp1ceDealer

Junior
Статус: Не в сети
Регистрация: 07.03.2021
Здравствуйте. Может ли кто-нибудь помочь с портом биоса под плату ASUS Strix B250i Gaming и QQLS? Пробовал порт с Z370i под Z270i, дальше логотипа ROG плата не прогрузилась. Заранее спасибо.
  pashtolc

Junior
Статус: Не в сети
Регистрация: 15.03.2018
КапитанНемоЛуганск писал(а):
Ещё раз убедился, что к мутантам очень хорошо идёт память Samsung. Сейчас подружил QQLT с GA-Z170-Gaming K3. В биосе пробовал сначала ME-11.7 и микрокод BE, потом ME-11.8 и микрокод DE, разницы не увидел - мои разные старые планки по 4GB стабильно стартовали на 2133, гнал до 2400, но 2500 не брали.
Достал из сейфа бесценное сокровище, недавно купленные 2 планки по 16GB Samsung M378A2G43MX3-CTD. Сходу стартовали на своих родных 2666, и удалось поднять до 3100 при 16-18-18-36 CR2 на 1.36 вольта. На стабильность ещё не проверял, но с флешки Win10 x64 загрузилась.


А как ведут себя настройки памяти? Чтобы выставить 3100, в биосе приходится ставить множитель памяти больше 4000? Или так и указываете в биосе 3100?

_________________
Gigabyte Z370p-d3 // QQLS 4.6 // RAM samsung bb2-crc 2666 20-20-20-44 // RTX 2070 Super

  Puhlic

Member
Статус: Не в сети
Регистрация: 08.07.2015
Откуда: Египет
Puhlic писал(а):
Господа, нашел ASUS H110M-K.

Фото платы
#77


Хочу купить проц под нее.

Учитывая (4?) фазы, я так понимаю, что 8 ядер мне не светит (даже с приколхоженными радиаторами и обдувом зоны VRM?).
А жаль, оч хотелось. Или все же можно попробовать?

Если нет, остается выбор:
QTJ2 или QQLT.

У первого множитель заблочен, как я понял.
У второго нет, но архитектура на миллиметры старее.

Кулер - Noctua NH-D14 (огромная двухсекционка).


Что брать? У QQLT будет разгон на этой матери по множителю даже на этой плате ж?
И да, плата по дефолту поддерживает DDR4-2133. Можно будет поставит оперативку и взять частоту до 2800 на этой матери?


Жду QTJ2. Решил подготовиться к приезду проца. Погонять мать, посмотреть с какой частотой памяти она работает без мутанта и тд.
Пока что стоит i5 7400.

Оронул, я конечно, с этой матери.
Я понимал, что H110, есть H110, но не на столько))

Купил память за дешего (новая, из магазина), 2 планки по 16гб:
Спеки памяти, 3200мгц, 16-18-18-36, 1.35в, GeIL EVO Spear GSB416GB3200C16ASC
#77


Вставил. На последнем биосе 4210 запустилось. Ставлю XMP - хрен. Ставлю тайминги и напряжение из XMP, а частоту 2400 - ок. Как только ставишь частоту больше - усе, плата не стартует. Что только не делал. Повышал напряжение памяти, повышал тайминги до конских, поднимал System Agent напряжение - все без толку.

Внимание вопрос, это к матери вопросы, или к процу? Гугл грит, что нужно VCCIO-напряжение поднимать, а у меня в биосе его тупо нет. Видимо, из-за H-чипсета залочено.
С мутантом рассчитывал хотя бы на 2666. Такая же хрень и с ним будет, на этой плате, 2400 макс?

_________________
ASRock B650M PG Riptide//Ryzen 7 7700X@5.2Ghz|IF@2167Mhz//32GB@6Ghz CL30//Gigabyte RTX 4070 Ti Gaming@(3030Mhz|23600Mhz)//Samsung 980 PRO 1Tb+HDD
PS5

  КапитанНемоЛуганск

Member
Статус: Не в сети
Регистрация: 09.02.2015
Откуда: не от мира сего
pashtolc так 3100 и указываю

_________________
viewtopic.php?p=17571748#p17571748
viewtopic.php?p=14887116#p14887116
viewtopic.php?p=17792735#p17792735

  Mitos2002

Member
Статус: Не в сети
Регистрация: 28.11.2006
Фото: 565
Дошел седня до разгона QQLT. Оставил 5.0 Видяха встройка. Память пока 2666 на 14-15-15-33-2 таймах. позже попробую
ОФФТОП
58151

58150

_________________
Z690-A Pro • i5-126KF@5.1 • FD Celcius S24 • bDie 32gb@var • eVGA 3080Ti • M2+SSD+HDD • AirFace • eVGA 750SNP2

  agava91

Member
Статус: Не в сети
Регистрация: 25.02.2021
купил новые куллера для проца и корпуса. Помогите настроить между охлаждениям и шумом, я такие настройки выставил
#77
и5 9400


Последний раз редактировалось MexicanHead 07.03.2021 14:33, всего редактировалось 1 раз.

  Mitos2002

Member
Статус: Не в сети
Регистрация: 28.11.2006
Фото: 565
agava91 писал(а):
Помогите настроить между охлаждениям и шумом,

Темой не ошибся?
ты реально или шутишь? Как тебе помогут настроить шум если их никто не слышит, так же и по температурам. Не пиши такое больше никогда в этой теме, а то БАН словишь из "Луганска"

p.s. Тем более речь идет про 9400F который нифига не греется и кушает макс 80ватт

_________________
Z690-A Pro • i5-126KF@5.1 • FD Celcius S24 • bDie 32gb@var • eVGA 3080Ti • M2+SSD+HDD • AirFace • eVGA 750SNP2

  КапитанНемоЛуганск

Member
Статус: Не в сети
Регистрация: 09.02.2015
Откуда: не от мира сего
кто меня звал? :D

_________________
viewtopic.php?p=17571748#p17571748
viewtopic.php?p=14887116#p14887116
viewtopic.php?p=17792735#p17792735

  СтарыйНикЯПотерял

Member
Статус: Не в сети
Регистрация: 29.05.2018
Puhlic Если надо оперу гнать, то это не к h доскам.
у меня с qnct самсунговская пошла на 2900 без проблем с таймингами то ли 16-16 то ли 17-17 - особо не гонял. Да и врядли уже получится - мамка почила в бозе.
  Puhlic

Member
Статус: Не в сети
Регистрация: 08.07.2015
Откуда: Египет
СтарыйНикЯПотерял писал(а):
Puhlic Если надо оперу гнать, то это не к h доскам.
у меня с qnct самсунговская пошла на 2900 без проблем с таймингами то ли 16-16 то ли 17-17 - особо не гонял. Да и врядли уже получится - мамка почила в бозе.

А у тебя какая мать?

Фишка в том, что у моей оперативы XMP на 3200. Так вот она даже больше 2400 не заводится. Вот мне и интересно, кто в этом виноват конкретно. Склоняюсь к матери, но тем не менее. У меня то чипы тоже самсунг.

_________________
ASRock B650M PG Riptide//Ryzen 7 7700X@5.2Ghz|IF@2167Mhz//32GB@6Ghz CL30//Gigabyte RTX 4070 Ti Gaming@(3030Mhz|23600Mhz)//Samsung 980 PRO 1Tb+HDD
PS5

  KaRus0n

Member
Статус: Не в сети
Регистрация: 14.11.2020
Ребят, есть у кого дамп биос от maximus xi hero(wifi) или можно скачать на официальном сайте и переделать в .bin?
Просто недавно убил систему сбросом биос при включенном пк и она стартует с кодом 7F 😁
  Mitos2002

Member
Статус: Не в сети
Регистрация: 28.11.2006
Фото: 565
СтарыйНикЯПотерял писал(а):
мамка почила в бозе

А что было? мать какая?

Добавлено спустя 1 минуту 1 секунду:
Puhlic писал(а):
. Склоняюсь к матери, но тем не менее

да это не может быть

Добавлено спустя 8 минут 12 секунд:
KaRus0n писал(а):
Просто недавно убил систему сбросом биос при включенном пк и она стартует с кодом 7F

мне каж это мало возможно.

Bin из Cap получается через доставание тела биоса из .CAP через UEFITool

_________________
Z690-A Pro • i5-126KF@5.1 • FD Celcius S24 • bDie 32gb@var • eVGA 3080Ti • M2+SSD+HDD • AirFace • eVGA 750SNP2

  NOMERNABIS

Junior
Статус: Не в сети
Регистрация: 07.03.2021
dima143 писал(а):
Запустил QQLT на MSI Z270-A PRO, портбиос от svarmod на 399 странице (за что ему отдельное спасибо!). Вроде работает. Но при включении выскакивает заставка "The ME FW of system was abnormal. recomend to re-flash system BIOS by M-Flash to ensure normal system operation"
#77

Что это за ошибка и можно как то её исправить?

Эта ошибка из-за отключённого МЕ
Я пропустил этот порт биос через кофетайм 0.92, обновил МЕ и включил его, пропатчил все что недопатчено, обновил все 10 микрокодов на более новые версии (DE) и сохранил, можешь пробовать.
https://drive.google.com/file/d/1kHe-em ... sp=sharing

Добавлено спустя 34 минуты 48 секунд:
Rm76 писал(а):
сорри за оффтоп, может кто знает за что отвечает этот элемент на плате? (маркировка неизвестна)
Вложение:
Z270cofee.png [ 33.63 КБ | Просмотров: 1139 ]

доска msi z270-a pro

За что отвечает не знаю, на своей подсмотрел маркировку - GS7133, вторая строка - RA25FAKTV

_________________
MSI Z270-A pro+i5-9400f
48Gb DDR4 8+16+8+16
HD 7850 2g+Hentkey 900W

Последний раз редактировалось NOMERNABIS 07.03.2021 22:39, всего редактировалось 1 раз.

  pashtolc

Junior
Статус: Не в сети
Регистрация: 15.03.2018
КапитанНемоЛуганск писал(а):
pashtolc так 3100 и указываю

А биос какой? Можно в лс фото с кофемода. Просто с 370 чипсетом какая то беда по разгону, чтобы получить 2666 приходится выставлять 3600 память :D (мат плата тоже гигайбайт)

_________________
Gigabyte Z370p-d3 // QQLS 4.6 // RAM samsung bb2-crc 2666 20-20-20-44 // RTX 2070 Super

  Mitos2002

Member
Статус: Не в сети
Регистрация: 28.11.2006
Фото: 565
pashtolc обычные балисты тоже едут 2666. не обяз 3600.
Нет на 370 никаких проблем с разгоном, есть проблемы с разгоном у мутанта потому как контроллер памяти ноутбучный и в камне стоит

_________________
Z690-A Pro • i5-126KF@5.1 • FD Celcius S24 • bDie 32gb@var • eVGA 3080Ti • M2+SSD+HDD • AirFace • eVGA 750SNP2

  svarmod

Куратор темы
Статус: Не в сети
Регистрация: 02.05.2015
Откуда: Москва
Фото: 8
saviorjke
Боюсь, у вас оказался косячный инженерник.

magnuss2
А какой у вас процессор?
За проблемы с выключением и перезагрузкой в ответе МЕ.
Если что, в теме есть еще варианты портов, можете затестить и их.

Svistoplays
Будет. Без проблем.

ManAmanita
Действуйте по этой методике и все будет работать.

send50
Что значит "ноль эффекта"? Как прошивали? Почему не попробовали последовать моему совету?

Dikiy_taburet
Если почти даром, то M8R норм. А так, с точки зрения кофемода, под 8-поток подойдет любая мать с норм питальником, кроме MSI 100. Бест бай под любые процы можно назвать M9A (из-за хорошего железа и универсальности).

Michael_Code
ThrottleStop уже попробовали и активно всем рекомендуем для настройки несговорчивых мутантов из-под винды.)

Ko4aH_KanycTbI
Это может хулиганить поганый гигабайтовский DualBios. Нужно попробовать перепрошить модом обе флешки биоса.
А в КТ после установки галочек напротив нужных микрокодов вы жали кнопку Replace слева?)
Про асусы - биосе не взаимозаменяемы. Если брать эти три платы, то по питальнику топ - это Deluxe (но у этой модели есть свои загоны, в целом не рекомендую), потом идет Hero (оптимальный вариант) и потом Ranger. Да, тепературы VRM на всех этих асусах будут гораздо ниже, чем на вашей гиге.

Puhlic
А что вы хотели на H110 с серийным процессором? Все работает ровно так, как и заявлено (ограничено) производителем - максимум 2400 по памяти при любых настройках.
Вот когда поставите мутанта, тогда и будете пробовать гнать. Там уже не будет таких ограничений из-за "особенности" процессора.
Про XMP забудьте. Это во-первых для домохозяек, а во-вторых с мутантами в 99% случаев профили работать не будут, только ручная настройка.

KaRus0n
Никогда не шейте чужие дампы. Либо свой дамп, либо чистый биос с оффсайта.
Отрезать капсулу (сделать .bin) можно как через специальную утилиту, так и через UEFITool, так и через CoffeeTime 0.92 (просто открыть .CAP и сохранить без изменений с расширением .bin).

NOMERNABIS
Воу-воу, по легче! Нельзя так просто взять и "доделать" портированный биос, просто накатив на него якобы "недостающие" моды! В порт биосе уже и так все что надо пропатчено и модифицировано, в соответствии с прилагаемым к нему описанием.
Кроме того, я уже писал об особенностях при открытии порт-биосов в КТ.
Конкретно у вас серийный проц, и если вам вдруг мешает сообщение о МЕ, то именно в вашем случае можно сменить МЕ на 11.7 и включить его. Также, вы можете поменять микрокоды на желаемые версии. Все. Все остальные "доделки" не имеют смысла и даже могут навредить (Например, NVMe патч. Нафига этот патч биосу 300 платы, которая и так уже готова к работе с 16-поточниками?).
Хорошо, что хоть ссылка с закрытым доступом.)) Не нужно распространять такие "моды".

pashtolc
Я встречал кривые множители памяти даже на Z170 гигабайте. По ходу это их фирменная фишка. Насколько я понял, это связано с настройкой "Odd ratio" (нормально работают только четные делители).

Sp1ceDealer
Универсальный модбиос для ASUS B250i GAMING под любые 1151 процы, кроме ранних инженерников Skylake.
ASUS_B250iG_1205_ALL

_________________
i9 9980HK@4.5Ghz / M8H / Auraflow X 360 / MSI 1080 + Frostflow X 240 / 2x8Gb DDR4 Samsung TB1 2800Mhz / RM 850x / Dell U2412M

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 22296 • Страница 568 из 1115 • <  1 ... 565  566  567  568  569  570  571 ... 1115  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: buhg68 и гости: 12

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
