Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Zograf
блин прикольно, тоже хотел 64 двумя плашками, но в итоге остановился на 2х16, тоже 3600мгц (кингстоны)

ребят, подскажите какие значения выставлены по дефолту в MSI UTIL V3. понатыкал у себя не глядя...

Подскажите какие на мат. плате Asrock Z390 Extreme 4 термопрокладки, какой толщины брать?

Термоплокладки на что, куда их пихать будете?

родные в портянку превратились?
у мну на тайчи всё норм

VRM и на чипсете

На чипсет - 1 мм, врм - 2.

Z390 Taichi Ultimate
4.34H
[Beta] 2025/7/11 9.71MB

Z370M pro4. Ставлю напругу fixed а она все равно сбрасывается в простое, судя по CPU-Z. Смысл тогда offset делать если оно и так сбрасывается?

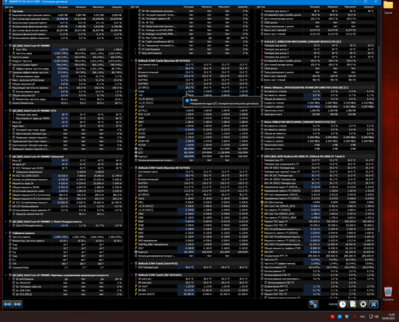

смотреть в HWiNFO64\ Vcore


врёт

HWiNFO тоже показывает что сбрасывается напруга в простое в fixed режиме.

Я вообще не могу определить какое напряжение у меня на цп.
биосы разные пробовал, тоже самое.

ставлю 1.220v fixed

напруга в том же биосе показывает 1.216v но значение вообще не меняется, не обновляется, как будто скрин, обновляется только значение +5.00v

в нагрузке вот такая картина


ставлю offset -80

напругу в биосе показывает 1.024v также заморожена

в нагрузке так


вообщем фигня какая-то, по биосу напруга 1.22v. Это не слишком низкое для 4.8ггц? охлад простенький: gammax 200t на термопасте GD900

JAWA-163rus Кто вам сказал, что Core Vid в HWInfo- это вольтаж?

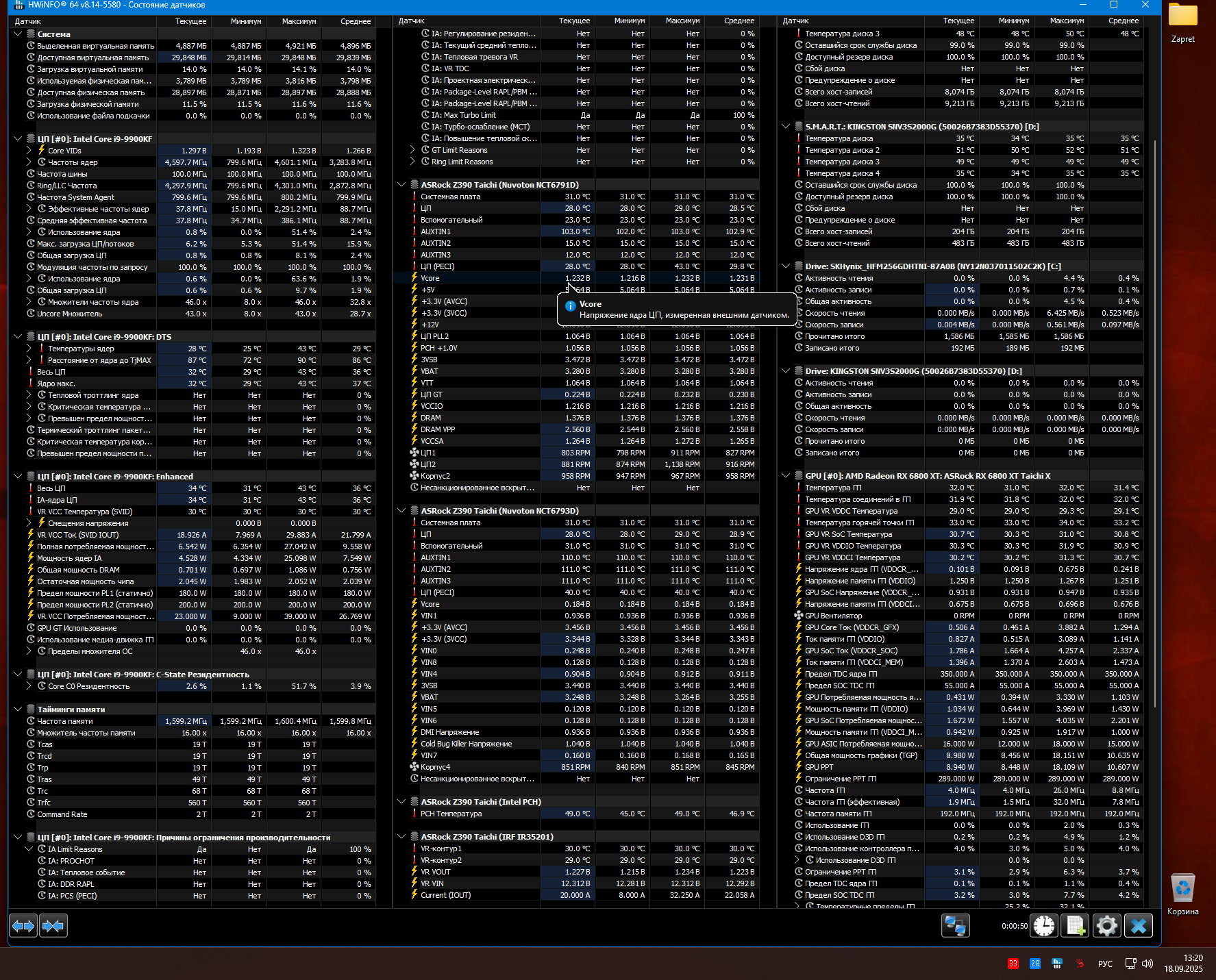

Смотреть нужно на значение VCore

BY_Pashka
vcore также заморожен, показывает 1,216v и ни одна не меняется, как и в bios тоже 1,216 и не понять сколько снижает или повышает в нагрузке

JAWA-163rus при выставлении фикс вольтажа и LLC Level1 он по сути и не должен проседать, попробуйте поставить Level-2 и посмотрите в HWInfo64, что покажет по VCore
#77

Добавлено спустя 11 минут 11 секунд:
НУ и еще замечание- если пользуете оффсет, то LLC выбирается Level 5 или 4, но никак не 3, 2, или 1.
При фикс вольтаже либо Level1, либо 2.

JAWA-163rus
при наставлении значения fixed \ Core Vid игнорируется,это что хочет проц , но получает fixed которое выставлено в биосе

поставил 3, всего 4 а стояло 1. и все заработало, и cpu-z стал показывать и HWiNFO одно и тоже и значение стало меняться. спасибо.


а почему при offset нельзя ставить llc 1 или 2? у меня например в простое цп стабилен при какой-то заданной напруге а под нагрузкой хорошо бы если она не проседала как в режиме 3 или 4.

Ребята подскажите сегодня купил видеокарту rtx 5060 palit infinity3 и поставил к себе с 9700к+4000с16+z390 extreme4,и вся система глючит,компьютер перезагружается,мигает экран и т.д,но потом поставил pciex 2.0 и всё заработало стабильно,биос последний 4.30D...сейчас ищу решение проблемы и увидел что в днс тоже есть такая же тема с 5060ti неработающей на z390 extreme4...
что делать?

Купил на днях новую мать z390 pro carbon.pciex 3.0 заработал с 5060..
из плюсов проц лучше гонит 1.325 было на 4.9 стало 5.0 на 1.320..
из минусов extreme4 лучше гонит 4 планками память,на бидаях было 4000 15 16 16
на мси про карбон стало только 3800 16 16 16 и задержка почему то при одинаковых настройках выше на 2мс(~41)
