Руководство по адаптации материнских плат 100 и 200 серии для поддержки процессоров Coffee Lake 8xxx/9xxx.


0. Прежде чем приступать к модификации
...запаситесь валерьянкой
  • Нужно осознать, что все действия вы производите на свой страх и риск, и нет никаких гарантий, что все заработает как надо или вообще хоть как-то заработает.
  • Все пункты из шапки важны и обязательны к прочтению.
  • Ознакомьтесь с устройством UEFI BIOS. Достаточно иметь общее представление о системе регионов.
  • Полистайте гайд по прошивке ASUS для 7х чипсетов: определенные моменты, конечно устарели, но некоторые вещи актуальны до сих пор. Обратите внимание на пункты 6, 7, 8.
Примерная форма обращения за помощью в тему
    В обращении должны быть расписаны все действия по пунктам.
  • Процессор и мат.плата для модификации
  • Процесс модификации
  • Пинмод/ Желательно приложить фото
  • Прошивка
Пример:
Цитата:
Имеется процессор i5 6400 и мат.плата ASUS Maximus VIII Hero, поставил i9 9900k ревизии R0.
Использовал мод.биос, сделанный в CoffeeTime 0.85a, добавлял микрокод D2 для 906ED в advanced mode.
Изолировал с помощью каптона, замыкал на процессоре перемычку для запуска https://i.imgur.com/MWLpLm0.jpg
Прошивал с помощью программатора CH341A, используя AsProgrammer 1.4.0, сверку прошло при прошивке.

После этого можете писать свой вопрос по поводу модификации. Чем больше подробностей будет описано, тем быстрее и оперативнее Вам смогут помочь.
Не забывайте прятать изображения под спойлер!
1. Вместо FAQ
Основные моменты
  • Запустить процессоры Coffee Lake можно на платах с любым чипсетом 100 или 200 серии.
  • Запустить можно как серийные Coffee Lake iCore и Xeon, так и их инженерные версии.
  • На модифицированных биосах по-прежнему будут работать серийные Skylake и Kaby Lake, если оставить их микрокоды (506E3 и 906E9 соответственно).
  • При модификации оригинальных биосов сохраняется полная работоспособность iGPU, PCIe x16 и NVME.
  • После модификации условия для возможностей разгона не изменяются: для разгона К-процессоров и памяти необходим Z-чипсет.
  • Coffee Lake без проблем работают с DDR3 и DDR3L памятью.
  • Основная проблема в биосах разных плат — это ограничение максимального количества поддерживаемых процессорных потоков. Но если, например, на плате можно запустить 9700К, то на ней также заработает и 9900К с выключенным HT.
  • Для плат на базе чипсетов Z370, B365 и H310C можно добавить поддержку процессоров Skylake и Kaby Lake. Для этого достаточно понизить версию МЕ и добавить необходимые микрокоды.
2. Дамп биоса и извлечение персональных данных
2.1 Снятие дампа Биоса
    Если у материнской платы присутствуют идентификационные данные (заводской серийный номер, UUID и т.д.), то дамп позволит перенести их в модбиос или восстановить в случае утери.

  • Программатор
    Безотказный вариант. Работа с программатором подробнее описана в пункте 5.6.

  • FlashProgrammingTool v11 (FPT) [ Скачать ]
    Без указания ключа конкретного региона, FPT пытается снять полный дамп биоса. Иногда это приводит к ошибке «Error 318» - значит для каких-то регионов нет доступа на чтение (чаще всего это ME). В таком случае можно отдельно сделать дампы регионов GbE (если у платы сетевой контроллер от Intel) и BIOS, которые открыты на чтение и запись на всех моделях плат.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_   // для перехода в рабочую директорию
    fptw64 -d full.backup     // полный дамп биоса
    fptw64 -gbe -d gbe.backup     // дамп только региона GbE
    fptw64 -bios -d bios.backup     // дамп только региона BIOS

  • AMIFirmwareUpdate 3.05.04 (AFU) [ Скачать ]
    Для снятия дампа подойдет и последняя версия программы, но именно 3.05.04 нам может пригодиться в дальнейшем при прошивке.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 backup.rom /O     // полный дамп биоса
    Ленивые могут воспользоваться AFUWINGUI — нажмите кнопку «Save» и выберите место для сохранения дампа.
    Замечен странный баг: через 5-10 минут после снятия дампа через AFU система может самопроизвольно перезагрузиться.
2.2. Персональные данные: MAC-адрес
  • Переносить MAC нужно только для плат с сетевым контроллером Intel. В этом случае в структуре биоса будет присутствовать GbE регион с местом для уникального MAC-адреса сетевого устройства.
  • Для плат с сетевой картой Realtek регион GbE отсутствует и ничего переносить не нужно.
  • Наклейку с MAC-адресом можно найти на самой материнской плате.
  • MAC всегда можно найти в полном дампе биоса или дампе региона GbE (Hex View), открыв их программой UEFITool.
      #77
  • MAC можно посмотреть в Windows, в свойствах сетевого адаптера:
      #77
2.3. Персональные данные: Baseboard Serial Number и UUID
  • На десктопных платах Baseboard S/N и UUID присутствуют только у плат ASUS, и они находятся в модуле FD44820B-F1AB-41C0-AE4E-0C55556EB9BD.
  • S/N и UUID можно посмотреть в программе AIDA64:
    #77
  • CMD-команда «wmic baseboard get serialnumber» покажет S/N материнской платы.
  • Восстановить S/N можно по наклейке на материнской плате:
    Первый символ серийного номера - это год изготовления (1-9=2001-2009г., A=2010г., B=2011г., C=2012г., D=2013г., E=2014г., F=2015г. G=2016г., H=2017г., J=2018г., K=2019г., L=2020г.), второй символ – месяц (1-9 - январь-сентябрь, А - октябрь, В - ноябрь, С - декабрь). Например, «HA», означает «1710xxxxxxxxxxx».
    Остальная часть S/N находится на наклейке на лицевой стороне материнки. Искомые символы — это первые 11 знаков в структуре xxxxxx-xxxxx-aaaaaa-aaa aaaa.
    #77
  • Утерянный UUID восстановить нельзя.
  • Последние 12 знаков UUID – это MAC-адрес.
  • Для плат ASUS существует программа FD44Editor, которая позволяет редактировать и переносить персональные данные.
  • На мобильных системах SN и UUID могут хранится в случайных местах, и для них лучше всего воспользоваться программой DMIEDIT (работает и для десктопных систем).
      - Скачайте программу Rufus и подготовьте с ее помощью загрузочную флешку FreeDOS.
      - Распакуйте в корень флешки архив с DMIEDIT_utility.
      - Загрузитесь с флешки в режиме Legacy и выполните команду:
      Код:
      Amidedos /dms DMI.txt
      - На флешке появится файл DMI.txt, в котором будут собраны все уникальные данные материнской платы.
      - Для восстановления данных из ранее созданного файла DMI.txt, нужно загрузиться с флешки в режиме Legacy и выполнить команду:
      Код:
      Amidedos DMI.txt
3. Подготовка процессора
3.1 Ревизии Coffee Lake
    Есть 4 ревизии процессоров Coffee Lake, каждая требует определенный микрокод. Обратите внимание, что некоторые модели существуют сразу в нескольких вариантах.
    Полный список можно посмотреть тут.
  • Ревизия B0 — микрокод 906EB, используется 4-х ядерный кристалл и «старая» подложка Kaby Lake. Не требует никаких доработок по контактам — воткнул и поехали.
    Процессоры: G4900, G4900T, G4920, G4930, G4930T, G4950, G5420 (SR3YH), G5500, G5500T, G5600, G5600T, G5600F, G5620, i3-8100, i3-8100T, i3-8300, i3-8300T, i3-8350K, i3-9100, i3-9100T, i3-9100F (SRF7W), i3-9300, i3-9300T, i3-9320, i3-9350K, i3-9350KF

  • Ревизия U0 — микрокод 906EA, используется 6-ти ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2.
    Процессоры: G5400, G5400T, G5420 (SR3XA), G5420T, i3-9100F (SRF6N), i5-8400, i5-8400T, i5-8500, i5-8500T, i5-8600, i5-8600T, i5-8600K, i5-9400 (SR3X5), i5-9400T, i5-9400F (SRF6M), i5-9500, i5-9500T, i5-9500F (SRF6Q), i5-9600, i5-9600T, i7-8700, i7-8700T, i7-8700K, i7-8086K

  • Ревизия P0 — микрокод 906EC, используется 8-ми ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2. Скорее всего, больше не производится.
    Процессоры: i5-9400 (SRELV), 9400F (SRFAH), i5-9600K (SRELU), i5-9600KF (SRFAD), i7-9700K (SRELT), i7-9700KF (SRFAC), i9-9900K (SRELS), i9-9900KF (SRFAA)

  • Ревизия R0* — микрокод 906ED, используется 8-ми ядерный кристалл, визуально подложка не отличается от P0, но ревизию можно опознать по S-spec маркировке «SRGxx» на крышке, требуется пинмод в соответствии с пунктом 3.2. Пришла на замену P0.
    Процессоры: i5-9400 (SRG0Y), i5-9400F (SRG0Z), i5-9500F (SRG10), i5-9600K (SRG11), i5-9600KF (SRG12), i7-9700, i7-9700F, i7-9700K (SRG15), i7-9700KF (SRG16), i7-9700T, i9-9900 (SRG18), i9-9900K (SRG19), i9-9900KF (SRG1A), i9-9900T, i9-9900KS (SRG1Q)

    * отмечена ревизия процессоров, требующие ручного добавления их соответствующего микрокода через режим Advanced mode. Об этом читайте в пункте 4.3 "Гайд по использованию CoffeeTime 0.85a".

    #77
3.2 Пинмод для U0/P0/R0
    #77

    Рекомендации:
  • Для процессоров ревизии B0 пинмод не требуется.
  • Фактически, закорачивать контакты (#SKTOCC и GND) нужно в сокете, чтобы материнская плата получила сигнал о наличии процессора и включилась.
  • Простейший способ сделать перемычку - наклеить маленькую полоску пищевой фольги на двусторонний скотч. Подойдут и металлизированный скотч, токопроводящий клей, маркер, лак. В качестве временного решения сгодится мягкий карандаш (возможно, придется подбирать подходящий); начертите им дорожку между нужными контактами.
  • Крайне важно следить, чтобы перемычка не съехала при закрытии рамки сокета и не задела лишние контакты!
  • Для изоляции лучше применять каптоновый скотч или акриловый лак. Изолента не хуже по характеристикам, но менее удобна в использовании.
  • Ни в коем случае не используйте для изоляции лак для ногтей!
  • Желтым цветом обозначены контакты, которые также имеют различное назначение в сокетах 1151v1 и 1151v2, но пока не найдено плат, для которых нужна их обязательная изоляция.
  • Перед установкой процессора обязательно протрите все неизолированные контакты спиртом.

    • Последствия кривого пинмода:
  • Если плате нужна закорачивающая перемычка (см. картинку), то без нее она просто не включится.
  • Если перемычка зацепит соседние контакты, это помешает запуску системы. В редких случаях возможны повреждения iGPU или DDR.
  • Все платы, кроме Gigabyte: если не изолировать указанные на картинке контакты (или изоляция с них сползет), то соответствующие пины в сокете просто сгорят, как предохранитель. Работоспособность системы не пострадает.
  • Gigabyte: если не изолировать бОльшую зону контактов, отмеченных красным, то у платы сгорит одна из фаз питания процессора, а контакты останутся целы. Если изоляция есть, но частично сползет, то соответствующие пины в сокете сгорят, как предохранитель. Работоспособность системы в обоих случаях не пострадает.

    • Дополнительно:
  • Выполненная в соответствии с картинкой изоляция контактов гарантирует, что ничего не сгорит и железо не потеряет товарный вид. Однако, иногда изоляции может потребоваться меньше или не потребоваться вовсе. Чтобы это определить, проверьте отсутствие КЗ на землю для каждого отмеченного для вашей платы контакта в сокете. Пины, «звонящиеся» на землю, изолировать нужно.
  • Замыкание контактов на процессоре можно заменить перемычкой на материнской плате, однако для каждой модели придется искать расположение нужных контактов индивидуально. Пример замыкания на мат.плате находится в пункте 8.1 "Статьи пользователей, решения проблем, подборка информации по платам"
  • Все указанные для изоляции контакты можно удалить из сокета физически — при этом сохранится работоспособность всех поколений процессоров.
  • Сравнение распиновки сокетов 1151v1 и 1151v2.
4. Модификация биоса
4.1 Выбор версии биоса
    Скачайте биос с официального сайта производитея (дамп, снятый с материнки, не подойдет). Выберите подходящую версию, руководствуясь таблицей совместимости.
    Биос должен поддерживать Kaby Lake!

    Таблица совместимости:
    #77
    YES — Работает, проверено.
    99% — Должно работать, не проверено.
    NO — Не работает.
    NOT ALL — Работает не для всех плат, зависимость выявлена.
    50/50 — Работает не для всех плат, зависимость не выявлена.

    * — Для многих «топовых» плат 100 серии (например Maximus VIII серия, Z170-Deluxe, Z170-A) отключение МЕ на 2xxx биосах (для запуска Xeon) приводит к неработоспособности системы.
    Решение: Не найдено.
    ** — На некоторых платах 100 серии (например M8F, M8HA, Z170-A, Z170-AR, H170-ProGaming, Z170-ProGaming) на 3ххх биосах при установке 12-ти поточных зионов встречается one_boot_bug — однократный удачный запуск и неработоспособность в дальнейшем.
    Решение: Использовать 2ххх версию биоса.
    *** — Некоторые 200 платы (например ROG серия Z270, Z270-A) могут работать с 12-ти поточными процессорами на 0ххх версиях биоса. На части плат (например Z270-P, Z270-Dragon) запуску 12-ти поточников помогает удаление модуля «12T_blocker» (терминология CoffeeTime, GUID=64BEA199-7C6C-4F51-B0DA-F42C897DA5CC), если он есть в биосе. Зависимость результатов пока не определена, нужно тестировать для каждой конкретной платы.
    Решение: Использовать порт-биос от совместимой Z370 платы.
    **** — Для большинства плат 200 серии можно портировать биос от совместимой Z370 материнки, если такая существует. Удачный исход позволит запускать на ней все Coffee Lake процессоры. Метод применим и для не-Z материнок.
4.2 Софт для автомодификации
    Существует два автоматизированных инструмента для внедрения в биос поддержки Coffee Lake:

  • CoffeeTime 0.85a [ Я.Диск ]
    Автор: svarmod
    Для корректной работы процессоров разархивировать содержимое CoffeTime.085-add_MC by Michael_Code в папку с CoffeeTime 0.85a с заменой файлов. Данный архив содержит актуальные рабочие микрокоды D2.
  • CoffeeTime 0.92 [ Я.Диск ] [ Mega ]
    Автор: svarmod
    Эта версия не содержит автомодификации, все изменения в биосе проводятся "вручную"; предоставляется без каких-либо подсказок, с GUI, новыми фишками и прочими удобствами.
    Больше информации о новой версии на [ Страница 407 ]
  • AllInOne_Tool [ Mega ]
    Автор: Revlaay, тема на форуме win-raid.

    Мы воспользуемся CoffeeTime 0.85а, хотя все варианты вполне рабочие.
4.3 Гайд по использованию CoffeeTime 0.85a
    В программе важно каждое информационное сообщение! Если у вас проблемы с английским, пользуйтесь онлайн-переводчиками.
    Перед тем как:
    • Отключите антивирус
    • Для правильной работы в путях к программе и рабочим файлам не должны содержаться пробелы, символ обратной скобки «)» и русские буквы
    • Если вы запускаете CoffeeTime первый раз и ранее не пользовались FlashImageTool, то примите лицензионное соглашение, окно с которым появится при сканировании прошивки
    • Распакуйте скаченный архив

    Запустите CoffeeTime.exe.
    На главной странице указаны особенности использования программы, контакты для обратной связи и предложение прочитать readme.txt для более полного знакомства с функционалом и содержанием версии.
    Для продолжения работы введите «1» и нажмите Enter.
    Откроется окно проводника; выберите скачанный с официального сайта биос и нажмите «Открыть».
    Также можно просто перетащить заводской файл прошивки на CoffeeTime.exe, используя Drag'n'Drop.
    #77

    Далее появится главное меню программы.
    При выборе «i», будет выведена подробная справка по ревизиям процессоров.
    Для возврата в главное меню выберите «b»
    #77

    1. Рассмотрим возможности автоматического режима
    Важные примечания:
    • По умолчанию в этом режиме микрокод для ревизии R0 не добавляется
    • Если пункт с наименованием необходимого процессора отсутствует, то можно выбрать аналогичный по ревизии и количеству ядер/потоков вариант
    Для продолжения введите цифру, соответствующую целевому процессору, и нажмите Enter.
    #77

    Зеленым отмечены компоненты, не требующие модификации, красным — те, которые необходимо модифицировать.
    Желтым отмечены пункты, не влияюшие на работоспособность мода.
    Рекомендуется снять защиту, введя «2».
    Основная часть модификации применяется после ввода «1».
    #77

    В следующем окне выберите процессоры, с которыми нужно сохранить совместимость:
    Возможно добавление всех микрокодов для мат.плат ASUS, введя «i».
    Функция экспериментальная, но для 99% плат ASUS все работает как надо.
    Выберите из доступных вариантов нужный и нажмите Enter.
    #77

    Начнется процесс автоматической модификации:
    #77

    Иногда при подготовке биоса для 12/16-ти поточных процессоров часть ACPI-таблиц не модифицируется (характерно для 2xxx прошивок от ASUS):
    Если проблема НЕ в таблице A M I, то это не очень критично — выбирайте «1» и продолжайте.
    #77

    Процесс окончен. Удостоверьтесь, что красных строчек не осталось!
    #77

    Теперь можно воспользоваться функциями переноса MAC-адреса (любые платы с сетевым контроллером Intel) и личных данных (только платы ASUS). Этот шаг не обязателен и не влияет на работоспособность кофемода.
    Введите «3», если этот вариант присутствует:
    Доступные варианты:
    «1» - Перенос MAC-адреса с компьютера, на котором запущена CoffeeTime.
    «2» - Ручной ввод MAC-адреса.
    «3» - Перенос всех данных из дампа, созданного заранее (только для плат ASUS).
    Применив необходимые функции возвращайтесь в главное меню, введя «b»...
    #77

    … и «e» для завершения процесса модификации.
    #77

    Для плат ASUS далее появится окно с возможностью восстановить капсулу (.CAP) для прошивки через USB Flashback. Если ваша модель наделена такой функцией и вы собираетесь ей воспользоваться — соглашайтесь. В остальных случаях смело выбирайте «n».
    #77

    На последнем экране указаны имя выходного файла, краткие рекомендации по методу прошивки, предупреждения.
    Если необходим пинмод контактов, то выберите «v» для просмотра схемы.
    Для генерации расширенной информации и сохранения ее в текстовый файл введите «s», для выхода - «e».
    #77

    2. Рассмотрим возможности Advanced mode
    Важные примечания
    • Этот режим нужен для ручного внесения исправлений обычно в уже сделанный в автоматическом режиме мод.биос.
    • Нужно понимать, какие изменения будут проводиться Вами, и с чем они связаны.
    Для входа в Advanced mode, введите «0» и нажмите Eneter
    #77

    Откроется следующий экран и Вы сможете добавлять патчи, модули и т.п., выбирая необходимые буквы или цифры.
    #77

    К примеру, на руках оказался процессор i5 9600K c кодом на крышке (SRG11), относящейся к ревизии R0-микрокод 906ED. CoffeeTime по умолчанию в автоматическом режиме добавит микрокрод 906EC, если выберете пункт 2. i7 9xxx / i5 9600K.
    #77

    В этом случае нужно добавить необходимый микрокод через Advanced mode.
    Вводим «0», потом удаляем все микрокоды, введя «0», далее добавить те, которые Вам нужны, исходя из ревизии (пункт 3.1 Ревизии Coffee Lake). Количество места под микрокоды ограничено, поэтому обычно можно добавить не больше трёх, зависит от биоса мат.платы. Завершаем модификацию, если больше не требуется никаких изменений, после ввода «e».
    #77
    Модифицированный биос можно считать готовым!
5. Прошивка
5.1 Общая информация
  • Не используйте для прошивки встроенные в биос утилиты!
  • Gigabyte, MSI и Maxsun не имеют блокировок регионов и их можно прошить абсолютно любым способом.
  • ASUS, ASRock, Biostar и прочие выставляют запрет на перезапись FD и ME, поэтому для них проще всего использовать программатор. Чтобы прошиться через FPT или AFU, блокировки регионов можно снять вручную, переведя плату в сервисный режим.
  • На платах ASUS, помимо блокировок по регионам, присутствует BIOS-lock (FPT: Error 368), препятствующий прошивке модифицированных регионов BIOS софтварными методами. AFU умеет самостоятельно деактивировать эту защиту. О способе обхода проблемы для FPT можно почитать тут - Grub Fix Intel FPT Error 368 – BIOS Lock ASUS/Other Mod Bios Flash.
  • Функция ASUS Flashback может облегчить процесс прошивки, но не всегда обеспечивает необходимый результат.
5.2 Ревизия B0
  • При установке Coffee Lake B0 иногда можно обойтись без программатора и возни с разблокировкой регионов на любой материнской плате.
  • Процессорам B0 для запуска требуются только определенная версия МЕ и модифицированный регион BIOS (для U0/P0/R0 еще нужны изменения и в FD).
    Таким образом, если на вашей плате уже присутствует нужная версия МЕ, то останется лишь прошить всегда открытый для записи BIOS-регион через FPT, AFU или ASUS USB Flashback.
  • Для работы с Coffee Lake подходят МЕ версии в диапазоне: 11.0.х.Nxхх — 11.7.х.Nxxx, где «N» не равно «3».
  • Актуальную версию МЕ в системе можно посмотреть в AIDA64 или в программе Intel ME Detection Tool:
    #77#77
5.3 Ручная разблокировка регионов, переключение платы в сервисный режим (HDA_SDO)
  • Временное (до перезагрузки) отключение блокировки всех регионов реализуется путем замыкания контактов на аудиочипе Realtek.
  • Для перевода платы в сервисный режим нужно подать 3.3В (логическую единицу) на вывод HDA_SDO с момента нажатия на кнопку включения до начала отображения POST на экране.
  • У Realtek +3.3В — это DVDD (1 нога чипа), HDA_SDO – SDATA-OUT (5 нога чипа).
  • Полностью обесточьте ПК, замкните ножки пинцетом или согнутой скрепкой, после чего включите систему, дождитесь начала процедуры POST и снимите замыкание. В случае успеха, до перезагрузки будут возможны любые операции чтения и записи для всех регионов UEFI BIOS.
    #77
  • Информация по HDA_SDO в других источниках:
    Unlock Intel Flash Descriptor Read/Write Access Permissions for SPI Servicing (пункт E1)
    FAQ по прошивке BIOS'а для плат ASUS на чипсетах Intel 6 и 7 серии (пункт 8)
5.4 FlashProgrammingTool (FPT)
    FlashProgrammingTool v11 [Скачать]
    Скопируйте модбиос в директорию с FPT и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_     // для перехода в рабочую директорию
    fptw64 -rewrite -f _имя_файла_модбиоса_     // для полной перепрошивки
    fptw64 -rewrite -bios -f _имя_файла_модбиоса_     // прошивка только BIOS региона для варианта из пункта 5.2
    При удачном выполнении процедуры высветится зеленая надпись «Flash operation successful».
    Далее обязательно выполните команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    При перезагрузке без этой команды велик шанс получить «кирпич»!
    Если МЕ был отключен (например для запуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.5 AMIFirmwareUpdate (AFU)
    AMIFirmwareUpdate 3.05.04 [Скачать]
    Использовать нужно именно версию 3.05.04, т. к. в ней еще не вырезан ключ /GAN, позволяющий прошить все доступные для перезаписи регионы.
    Скопируйте модбиос в директорию с AFU и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 _имя_файла_модбиоса_ /GAN     // для прошивки всех доступных регионов
    Чтобы исключить вероятность кривого обновления МЕ, рекомендуется завершать прошивку, используя программу FPT из пункта 5.4 и команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    Если МЕ был отключен (например для хапуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.6 Программатор SPI
  • Рекомендуемые модели:
    - CH341A «GOLD» (плата черного цвета)
    - EZP2010
    - SkyPro, MiniPro
    - Любые другие программаторы, поддерживающие работу с SPI Flash, в том числе собранные самостоятельно на базе Arduino.
  • Для микросхем, распаянных на материнской плате, потребуется прищепка (SOIP8 clip) или поконтактное подключение к разъему JSPI (при наличии).
  • При подключении прищепки обязательно убедитесь, что первый контакт на чипе (отмечен точкой-углублением) совпадает с отметкой на программаторе! Жила шлейфа прищепки, предназначенная для контакта №1, отмечена красным цветом для упрощения индетификации.
  • Для подключения через разъем JSPI придется ознакомиться с назначением выводов программатора и приведенной ниже распиновкой JSPI для плат разных производителей. В крайнем случае «прозвоните» мультиметром контакты JSPI и «ножки» микросхемы BIOS.
  • Разъем JSPI неудобен в использовании без колодки – контакты расположены слишком близко. Однако, в отличие от прищепки, шанс некорректной прошивки из-за загрязнений или плохого прижима стремится к нулю.
  • Некоторые платы с распаянным чипом биоса (например ASRock 200-серии) плохо поддаются прошивке через прищепку или JSPI из-за недостаточного питания. В этом случае может помочь возврат на место батарейки или подача дежурного питания с колодки 24-pin.
  • Для использования программатора нужно установить соответствующие драйвера. Иногда для этого потребуется отключить проверку цифровых подписей драйверов в Windows.
  • Неприятная особенность программаторов серии EZP – необходимость использования только идущего в комплекте ПО.
  • Для CH341A рекомендуется использовать программы:
    - CH341A Programmer v1.18 [Скачать]
    - AsProgrammer [Скачать]
    - Colibri [Скачать]
    • #77#77#77
    Перед использованием программы для прошивки требуется ручная установка драйвера, в установщике драйвера должна быть надпись WDM.
    #77
    В AsProgrammer 1.4.0 и CH341A v1.18 драйвер находится в папке "CH341Parallel_driver_support WIN7", в Colibri он один единственный и рабочий
    После установки драйвера программатор должен определяться в диспетчере устройств вот так
    #77
    Пример использования AsProgrammer 1.4.0:
    Сообщений об ошибках на этапе считывания, стирания, проверки, записи, сравнения содержимого быть не должно!

    (Изображение кликабельно)
    #77
5.7 ASUS USB Flashback (FB)
  • FB сохраняет актуальный MAC-адрес и идентификационные данные платы, поэтому переносить их нет необходимости.
  • Способ удобен, но крайне капризен к флешкам и не всегда даст нужный результат. При прошивке через ASUS USB Flashback плата может стартовать с CoffeeLake c пост-кодом 00, в этом случае требуется прошивка с помощью программатора. Например на плате M8H (плата из магазина, заводской биос 2202, оригинальные блокировки в FD установлены) обновление проходит отлично и перезаписываются все регионы. В остальных случаях отзывы неоднозначны.
  • В общем случае FB придерживается установленных в регионе FD правил на чтение/запись.
  • Метод хорошо подходит для варианта, описанного в пункте 5.2.
  • Для применения FB, флешку нужно отформатировать специальным образом:
    - Скачайте и запустите WinSetupFromUsb, вставьте в ПК флешку.
    - Установите в окне программы галочку «Fbinst Tool» и, выбрав формат FAT32, запустите форматирование кнопкой «GO».
    - Затем внимательно изучите раздел «USB BIOS Flashback» в инструкции к материнской плате.
    - Переименуйте согласно ему сохраненный в CoffeeTime файл с расширением .CAP (не забудьте подтвердить восстановление капсулы на последнем этапе модификации!).
    - Скопируйте переименованный файл в корень флешки.
    - Подключите к материнской плате 24-контактный разъем питания, вставьте флешку в разъем Flashback и нажмите находящуюся рядом кнопку прошивки.
    - Ожидайте окончания процесса прошивки: светодиод перестанет мигать. Если индикатор в какой-то момент стал гореть постоянно, то запись не удалась - попробуйте другую флешку.
    #77
6. Первый запуск
Он долгий самый
  • Перед первым стартом с Coffee Lake рекомендуется ненадолго полностью обесточить плату и сбросить CMOS.
  • Проверьте правильность подключения всех кабелей и устройств.
  • Если компьютер запустился, то просто ожидайте: загрузка до появления картинки может быть достаточно долгой. Также система может несколько раз самостоятельно перезагрузиться.
  • На платах ASUS, первый раз зайдя в BIOS Setup, установите значение «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • Обязательно проверьте показатели всех напряжений и протестируйте стабильность системы и температуры в стресс-тестах, играх и бенчмарках.
  • Если ПК не запускается, проверьте правильность действий на каждом этапе, уделите особое внимание модификации подложки. Малейшая оплошность может привести к отрицательному результату!
7. Особенности модификации, возможные проблемы и их решение
Не баг, а фича
  • Ранние инженерные версии Coffee Lake степпинга P0 (QQC0, QQBZ, QQBY, QQM5, QQM6) могут иметь дефектный контроллер PCIe (отвалы видеокарты, полная неработоспособность PCIe и т.д.). Предположительно, ошибка PCIe исправлена в более поздних экземплярах P0 ES (QQZ6, QQZ5, QRA2), но точных данных на этот счет нет. Если вы покупаете такой процессор, то обязательно проверяйте его полную работоспособность перед закрытием заказа. Если баг с PCIe не проявился сразу, то, скорее всего, процессор его лишен.
  • Процессорам ревизий P0 и R0 для работы встроенного видеоядра требуется VBIOS 1059 или старше.
  • С ME 11.0 объем используемой оперативной памяти может быть ограничен 16Gb.
  • Для Coffee Lake non-K ES есть ограничения по разгону памяти в зависимости от ревизии: U0 - до 2666Mhz, P0 - до 3333Mhz.
  • Если в биосе не доступна загрузка с NVMe-накопителя, то следует сменить на нем разметку с MBR на GPT. Накопитель по прежнему не будет отображаться в биосе, но его станет возможно выбрать в качестве загрузочного.
  • На некоторых материнских платах (например, ASRock 100, MSI 200) отключение HPET приводит к неработоспособности системы. Для восстановления достаточно сделать CLEAR CMOS.
  • [ASUS] Завышенное напряжение VCore (до 1.5V) в режиме «Auto» - это фирменный баг плат ASUS. Проблему решает установка значения «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • [ASUS] Убрать троттлинг на 2xxx биосах поможет значение «2.1» для настроек «IA AC Load Line» и «IA DC Load Line»
  • [ASUS] Иногда для процессоров P0 плата по-умолчанию устанавливает «AVX Ratio Offset» = 1. Микрокод 906EC_rev_96 решает эту проблему.
  • [ASUS] Некоторые платы 200 серии могут запускать 12-ти поточные процессоры на 1xxx версиях биоса используя микрокод 906EA_rev_6A.
  • [ASUS] Если плата не желает заводиться с XMP профилем или с заведомо рабочим разгоном памяти, то попробуйте настроить параметры «Boot Voltage VCCIO» и «Boot Voltage System Agent», для обоих выставив «1.1» или «1.2».
  • [ASUS] На связке 8700K + Z170-ProGaming + Radeon RX470 был замечен баг: дискретная видеокарта от AMD не инициализировалась как первичный видеоадаптер. Проблему решил однократный запуск системы с картой от NVIDIA (плата определила видеоадаптер в PCIe слоте и выставила необходимые для этого настройки), после чего карта от AMD заработала в штатном режиме.
  • [MSI] Если МЕ отключен, то при старте система на несколько секунд покажет соответствующее предупреждение, далее загрузка продолжится в обычном режиме.
  • [ASRock] Некоторые платы на H110 не работают с VBIOS 1059 (1062 не проверен), но без проблем функционируют с более старой версией 1054.
8. Дополнительная информация
8.1 Статьи пользователей, решения проблем, подборка информации по платам
Полезные посты в теме:

Статьи пользователей:
8.2 Разные полезности
Галерея со скриншотами кофемодных систем

[DE] Сравнительная таблица VRM большинства материнских плат Z170/Z270/Z370/Z390
[EN] Первые попытки запустить Coffee Lake на старых платах
[EN] Возможно, первый гайд по кофемоду
[EN] Решение вопроса с нерабочим PCIe x16 при использовании кофемода
[EN] Архивы с микрокодами для платформ Intel
[EN] Решение проблемы с HT при использовании кофемода
[EN] Обсуждение работы Coffee Lake на ASRock Z170/Z170M OCF
[EN] Руководство по использованию программатора CH341A
[RU] Ручной перенос настроек VBIOS
[RU] Тема с кучей полезной инфы по разным модификациям UEFI BIOS

Большое спасибо камраду АвтоСпец за помощь в подготовке материала.


Последний раз редактировалось MexicanHead 27.11.2022 16:45, всего редактировалось 32 раз(а).

Реклама

Партнер
  klubbhead

Member
Статус: Не в сети
Регистрация: 30.05.2017
bershonok писал(а):
В общем думаю, что решил проблему с крышками для правильного охлада наших коффе-мутантов. Надо лишь срезать заводскую рамку и всё, можно приклеивать крышку от 1155, сточенную по левому и правому краю заподлицо верхней шляпке.

Что там по температурам? до и после установки крышки

_________________
Xeon E5 2689, PLEXHD X79 B75 v1.03, Samsung 1333@1866 4x4Gb, GTX1050

  просто жека

Member
Статус: Не в сети
Регистрация: 01.05.2018

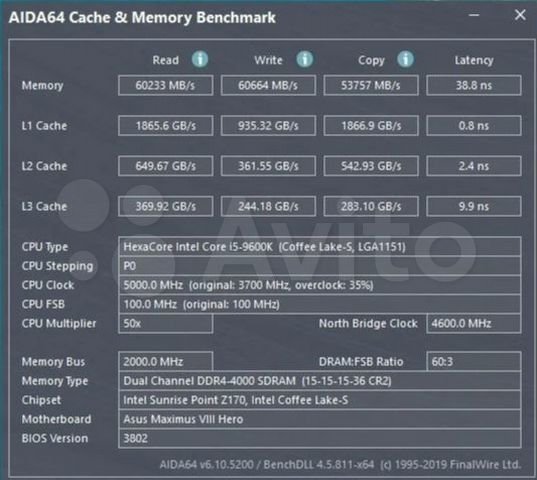

Всем привет. Кто подскажет как возможен такой разгон памяти на MH8 ???
Вложение:
PJ1JE7aykHR_ulJxPXck4sCwkHLpspI.jpg [ 43.76 КБ | Просмотров: 824 ]

_________________
APEX X i7 9700KF 5.0 Ghz 1.34V AVX0
ASUS DUAL RADEON 6700XT
G.Skill Trident Z F4-3600C15D-16GTZ

Последний раз редактировалось MexicanHead 26.03.2021 13:05, всего редактировалось 1 раз.

  nightman-

Member
Статус: Не в сети
Регистрация: 07.01.2012
Привет.

Продолжаю в свободное время экспериментировать со своим CPU. Промежуточные результаты самодеятельности.
Проц пока считайте не разогнан, просто фиксирована частота core, cashe и т.д. и напряжения. Для повторяемости результатов.
Это не строгое тестирование, а поиск наилучшего варианта прижима крепления для себя. С целью определить более удачное совмещение водоблока с пузом процессора.
Добрался до ЖМ, предварительно обклеив вокруг коптоном.
До этого сделал тест по температурам.
В самом начале, после первой установки и прогреве в тесте, дельта температур по ядрам достигала 18 градусов.
Использовался открытый старый тюбик и паста была нанесена дорожкой по центру вдоль кристалла (обычно так не делаю, а равномерно намазываю тонким слоем на всю поверхность плоским инструментом, как шпателем). Паста наверно уже не в лучшем состоянии, хотя по обещанной теплопроводности была самая хорошая.
Сменил термопасту на более свежую, хотя она попроще, но поновее и более жидкая. Дельта температур чуть упала до 12 градусов.
Далее был проведен опыт по изменению силы точек прижима водоблока к CPU. Там 4 винта.
Сначала проверил винты попарно, т.е. сильнее прижимая каждую из 4х сторон водоблока.
К сожалению, динамометрической отвертки у меня нет, поэтому эксперимент сильно условный. Увы.
Короче, держа отвертку двумя пальцами, можно четче ощущать усилие. Так можно более равномерно затягивать винты.
Затягиваю одинаково все 4 винта, далее на четверть оборота с одной стороны отпускаю и на туже четверть прижимаю с другой.
Найдя наиболее удачную сторону, провел подобный эксперимент с каждым из двух винтов этой стороны.
Прогрев по 7 минут в тесте.

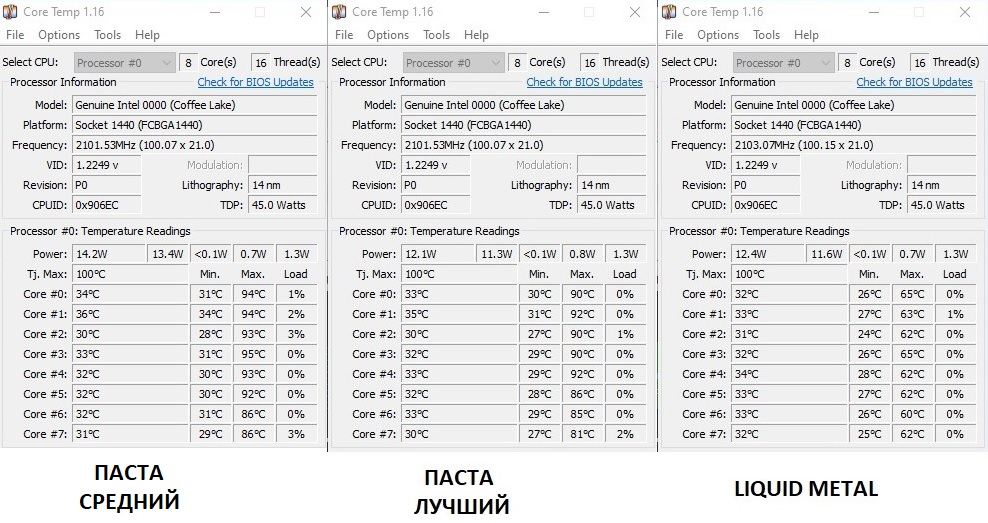

Результаты: Дельта температур по ядрам (между самым холодным и самым горячим) менялась в пределах от 10 до 13 градусов (на 3 градуса).
Сами температуры тоже менялись заметно, самое горячее ядро в разных вариантах прижима при прогреве имело разницу в 8-9 градусов.
В самом плохом варианте был троттлинг.
Замена на ЖМ - комментарии излишни, все видно на картинке.
Temp compare
Вложение:
Temp compare.jpg
Temp compare.jpg [ 215.25 КБ | Просмотров: 819 ]

_________________
QTJ1@5.0 • Apex IX • Liquid Freezer II 420mm • CruBall 2x16Gb@3000• GTX1070 OC • 970 Evo Plus 1Tb • CM Storm Trooper • Silencer MK III 850w • HP X34

  Mitos2002

Member
Статус: Не в сети
Регистрация: 28.11.2006
Фото: 565
Michael_Code писал(а):
Обычно, сбой TPU при записи чужого мейн-биоса, который, в свою очередь, обновляет TPU флеш чужим дампом. Отсюда и кирпич.

Эт я знаю. Просто никогда не шил ТРУ. Седня и на своей z170ipg нашел этот Биос. Думаю мож сохранить его пока мать в разборе?
Да и ради интереса.
По биосу у меня 2 микрухи. Одна 2002 вторая 3805. Меняю как картриджи на обеих все стартует. Вот ещё вопрос, выпаивать я не хочу, после считывания чем бы проверить его на то что считал правильно?

Добавлено спустя 4 минуты 53 секунды:
klubbhead писал(а):
Что там по температурам? до и после установки крышки

Он писал что у него -20 градусов слетело. Чёт там 65 и 85 разница.
Вода вроде дипкул со щитом на водоблоке и 3секц вода.

Добавлено спустя 2 минуты 49 секунд:
просто жека ну во первых это обычный десктопный камень К-версии. Щас он уже неактуален из-за 6/6. Во вторых память биДай из хороших. Не Роял конечно но наверное тысяч 14 за 2 по 8. Естественно ОЕМ БиДаи так не поедут, а только отборные.
Это в тему как вот такое возможно?
58670

_________________
Z690-A Pro • i5-126KF@5.1 • FD Celcius S24 • bDie 32gb@var • eVGA 3080Ti • M2+SSD+HDD • AirFace • eVGA 750SNP2

  Michael_Code

Member
Статус: Не в сети
Регистрация: 20.12.2015
Откуда: Belarus
Mitos2002 писал(а):
Вот ещё вопрос, выпаивать я не хочу, после считывания чем бы проверить его на то что считал правильно?

Mitos2002, считать программно, например, через FPT, только если МЕ не залочен на чтение, тогда 0xff в МЕ реджионе будет. И NVAR будут согласно сетап BIOS.
  просто жека

Member
Статус: Не в сети
Регистрация: 01.05.2018
Mitos2002 писал(а):
Добавлено спустя 2 минуты 49 секунд:
просто жека ну во первых это обычный десктопный камень К-версии. Щас он уже неактуален из-за 6/6. Во вторых память биДай из хороших. Не Роял конечно но наверное тысяч 14 за 2 по 8. Естественно ОЕМ БиДаи так не поедут, а только отборные.
Это в тему как вот такое возможно?
58670


Я к чему спросил, у меня отборные БиДаи, но выше 3866 у меня комп не стартует с любыми таймингами и напряжением 1.5В. Но тут чел не то, что завел на 4000, но еще и разогнал, как на топовой Z370-Z390. По поводу 4500 cl14 там 100% конское напряжение.

_________________
APEX X i7 9700KF 5.0 Ghz 1.34V AVX0
ASUS DUAL RADEON 6700XT
G.Skill Trident Z F4-3600C15D-16GTZ

  КапитанНемоЛуганск

Member
Статус: Не в сети
Регистрация: 09.02.2015
Откуда: не от мира сего
просто жека возможно просто фотошоп, развелось в нём умельцев
Вот у меня один знакомый, тоже учёный (у него 3 класса образования). А он десятку за полчаса так нарисует - не отличишь от настоящей.

_________________
viewtopic.php?p=17571748#p17571748
viewtopic.php?p=14887116#p14887116
viewtopic.php?p=17792735#p17792735

  Puhlic

Member
Статус: Не в сети
Регистрация: 08.07.2015
Откуда: Египет
Puhlic писал(а):
Приехал QJT2. Залил биос, пользуясь подсказками svarmod'a (отдельное спасибо).
Биос основан на последней версии - 4210, выложенный на сайте асуса.
Версия микрокодов процессора - BE.

Установил. Лезвия не использовал, подкладку под рамку металлическую не использовал.

Что сделал:
Как комрад с Луганска, обклеил изнутри рамку процессора термоскотчем в один слой. Протер спиртом контактные площаки. Установил все, затянув от руки комплектными отвертками. Сильно, как можно затянуть комплектными мелкими отвертками. Сверху на кристалл установил
Id-cooling is-60 evo
убрав с него 2 вентилятора. Взамен верхнего поставил Noctua на 14см (дабы тихо, эффективно и обдувало VRM), взамен нижнего - на термоклей посадил еще один радиатор, чтобы место не пропадало (привет обычный Id-cooling is-60). У кулера в комплекте нет обратной планки, что плохо. Взял в итоге самую дешевую металлическую с али, она была с резьбой. Резьбу высверлил 3мм сверлом и насквозь притянул за нее кулер. Кулер на 4 винтах притягивается.

Термопаста - легко-намазываемая Noctua NT-H1


Завелось все с пол пинка.

Следом я зашил этот же биос, но с микрокодом DE. Целостность записи биоса проверил. В итоге заимел бутлуп. Плата стартует, идет надпись ASUS, клава не инициализируется, и плата уходит в перезагрузку. Вернул микрокод BE - все стало ок.

Далее. Память. 2 Платки по 16гб, одноранговые. Скрин не мой, забыл сделать. У меня память такая же, но на год выпущена позже. Мб чипы другие:
Спеки памяти, 3200мгц, 16-18-18-36, 1.35в, GeIL EVO Spear GSB416GB3200C16ASC


На ХМП профиле 3200 есесенно не завелось, но повышая часстоту с 2400 с перезагрузками, дошел до 3200. На 3333 не стартанул. Удивился. Начал гонять. На 3200 винда периодически валилась в синие экраны и висла. На 3066 запустилась. TM5 еще погонять не успел, но за 2 часа работы проблем не было.

Проц 4ггц, с бустом до 4.3, все ожидаемо.

С этим кулером максимальная температура 80 градусов на 800 оборотах кулера после 30 мин linx'a. Ляпота.

Но не тут то было. Я предварительно, на мосфеты наклеил мелкие медные и алюминиевые радиаторы:
Фото


Понимаю, что смешные размеры. Но расположение мосфетов на плате на столько ущербно, что не передать. Они не в линию, мешают дроссели, конденсаторы, ппц.

Потрогал медные радиаторы после LinX'a - обжег палец.
Более того, радиаторы были на самоклеющемся скотче. От такой температры скотч поплыл и радиаторы еле держались на элементах. Пальцем можно было сдвинуть.

Понял, что надо с этим что-то делать. Нашел другие радиаторы и переклеил все радиаторы на термоклей. Итоговые фотки - ниже. Скорость кулера увеличил с 800 до 1200 оборотов в минуту. Появился гул, отчетливый, но да ладно.

Хз, как чувак с "купи дешево" говорит про эту мать, мол если кулер дует сверху и без разгона - можно ваще по зоне врм не париться :roll:
А я еще 8 ядер хотел, ога :haha:

Как-то так. Биос прилагаю, если кому надо: https://disk.yandex.ru/d/lUbJw85hwXVQ5A

Остальные фотки всего хозяйства


Всем обитателем данной темы - благодарочка за знания и подсказки.

Ну что, потестил я все это хозяйство, погонял.

Тихий ужас :lol:

Начнем с глюков:
Поменял БП (зачем - ниже). Был Thermaltake 650 ватт 10-летний, стал Seasonic A12 700 ватт.
На термалтейке было все ок, но просадки питания были по всем линиям. У сиасоника все идельно, просадок нет совсем.

В итоге, на этой матери, в простое процессора начали пищать дроссели. Поборол фиксированием напряжения, хотя оно как бы не изменилось (поставил чуть больше, чем было в стоке). Но зато проц перестал скидывать питание до 0.8В и мать перестала пищать в простое.

Далее, комп после выключения начал сам включаться. Оказался глюк какой то настройки (уже хз какой, все перебирал).

Температура VRM с алюминиевым приклеенными высокими радиаторами стала 60 градусов, что отлично (кулер дует на все 1200 оборотов).
Макс температура проца была 82 градуса за все время тестов.

За работу турбобуста отвечает почему-то C-State 8 и только. Пока оно не включено - нету турбобуста до 4.2 как ни крути. Только 4.0.

Частота оперативки устаканилась на 2800мгц. Дальше уже глюки. И то, если поставить после 2666 2800 - комп может не стартануть. Приходится дерагать его по питания несколько раз и потом, когда он в сейф режиме запустится - еще раз перезагружаться. Ошибок на такой частоте нет.

Теперь главный вопрос, о который я сломал бошку. И я не понимаю, кто в этом виноват.

Дано: MSI 980 TI Gaming 6GD. 6 лет ей уже почти. Раньше, когда я наблюдал за этим (одним словом, я уже не знаю, что было до апгрейда накануне), частота была следующая с разгоном и повышенным TDP и поверлимитом через Afterburner:
1458 ядро. 7800 память.

Проапгрейдился, запускаю 3д марк, делаю тест. Херак, артефакты, вылет. Снижаю частоты, убираю поверлимит и повышенный вольтаж - тоже самое. Дошел до сток частот - артефактов нет, но нвидиа драйвер вылетает. А карта бустится максимум до 1328мгц (по обзорам глянул, в играх у людей до 1400 спокойно бустилась сама без разгона, а у меня даже в играх так не бустится. 1328 макс).

Прошил сток биос карты, ибо 6 лет назад я чето игрался с ним - не помнил, чем дело кончилось.

В итоге имеем, те же 1328/7000, и драйвер иногда вылетает.

Подумал, что бп уже устал. Купил новый сеасоник. Просадок с ним вообще 0. Вроде чуть стабильнее, но ничего особо не изменилось.
Проверил, что карта в pci-e 3.0 x16. Переустановил драйверы, снеся их через DDU. Че только не делал. Карта уперлась в 1328 и все. И то не стабильно.

То ли чип деградировал за 6 лет разгона, то ли карта дохнет потихоньку, то ли это из-за матери. Ничерта не понятно.

Что напрягает:
Через GPU-Z смотрел потребление картой по pci-e и 8-пин разъемам. Так вот, карта почему то больше 35 ватт с разъема pci-e не жрет (по спекам 75 ватт макс). Посмотрел на работе как (там стоит 660ti) - тоже самое, в районе 35 ватт.

У кого-нибудь есть идеи в чем беда?

UPD: подкинул видюху в старый системный блок, со старым бп, процем, матерью и тд. Винду ту же склонировал. Все работает при повышенном тдп и разгоне. Вывод? Беда в связке мать/проц. Куда копать - не ясно. Я конечно понимаю, что мать бюджетная, но почему она не вывозит видюху - не ясно. Кто-нибдь может сказать, какие зоны отвечают за питание видюхи на pci-e? Мб там перегрев тупо?

Потребление по pci-e 37 ватт на старом пк максимум. Так что тоже мимо.

_________________
ASRock B650M PG Riptide//Ryzen 7 7700X@5.2Ghz|IF@2167Mhz//32GB@6Ghz CL30//Gigabyte RTX 4070 Ti Gaming@(3030Mhz|23600Mhz)//Samsung 980 PRO 1Tb+HDD
PS5

  nujievik

Member
Статус: Не в сети
Регистрация: 05.05.2020
Фото: 10
Mitos2002 писал(а):
Не Роял конечно но наверное тысяч 14 за 2 по 8

4000 15-15 едут и патрики с xmp 4000/4133, которые по скидкам бывают за 8к, а без них от 10. Другое дело, что, конечно, не поголовно. И, если не повезло - попались какие-нибудь 4000 15-16 - не надо из-за этого впадать в депрессию) Не повезти может и в ките за 15к, цена в этом случае не дает 100% гарантии. Её дает только ручной бин нескольких наборов.
В профильной теме можно подсмотреть другие варианты, на амазоне по сходным ценам можно взять тимфорсы. Сюда же скилы 3200с14 и выше.

На авито отборники впринципе от тех же 8к стартуют, в том числе уже разогнанные.

Для примера мой конфиг на blackout xpm4000:
#77



Целесообразность покупки такой памяти для дешевой системы дело другое. Как по мне баликов за 6к выше крыши

Добавлено спустя 6 минут 32 секунды:
просто жека
возможно, что-то из этого поможет: DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов. #17101081

С этим лучше в профильную тему. Да и в чем радость именно 4000, 3866 настроить хорошо и в путь.
  просто жека

Member
Статус: Не в сети
Регистрация: 01.05.2018
NuJIevik писал(а):

Добавлено спустя 6 минут 32 секунды:
просто жека
возможно, что-то из этого поможет: DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов. #17101081

С этим лучше в профильную тему. Да и в чем радость именно 4000, 3866 настроить хорошо и в путь.


Спасибо за совет, пойду в профильную тему, все что выше 3600 у меня настраивается плохо, возможно что я делаю что то не так.

_________________
APEX X i7 9700KF 5.0 Ghz 1.34V AVX0
ASUS DUAL RADEON 6700XT
G.Skill Trident Z F4-3600C15D-16GTZ

  Nastydissonance

Junior
Статус: Не в сети
Регистрация: 27.03.2021
Откуда: Витебск
Господа, я всех приветствую.
Прошу не кидаться тапками сильно. Пришёл к Вам за помощью. Нашёл эту тему, т.к. случилась проблема.
Суть: имел конфиг - Asus Maximus VIII Hero| Intel 9600K| остальное как в подписи и был счастлив.
Проблема: Решили штатно поменять термопасту и всё почистить. По незнанию темы, нашли на процессоре перемычку на контактах и кусочек свернувшейся изоленты (фото постараюсь приложить). Естественно, от недалёкого ума, с процессора все "инородные" тела были поспешно удалены. После этих операций мать отказывается стартовать. Даже кулер на БП не шелохнулся. Системник брал с рук, поэтому не знал о таких модификациях.
Сейчас получил в подарок Asus Maximus IX Formula. Хочу подружить её с моим 9600K.
Подскажите пожалуйста, не могли мы испоганить процессор своими действиями, и возможно ли подружить новую материнку с процем?
С программаторами и перешиванием биоса я дела не имел пока. Опыта такого нет.
Буду благодарен за любую помощь.
Большое всем спасибо!
P.S. Прошу, не убивайте за вложение не под спойлером. Пытаюсь вместить - не выходит пока...

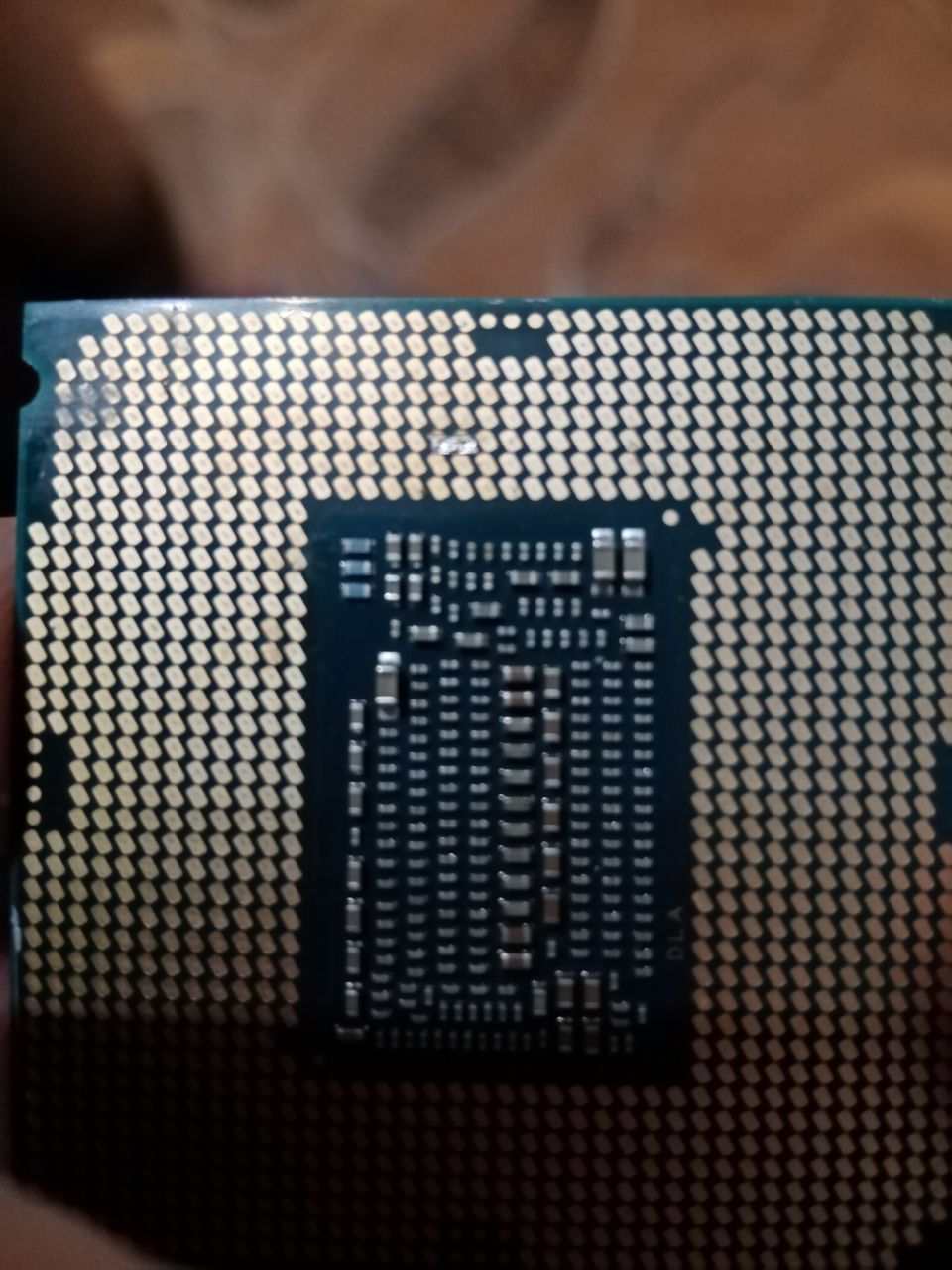

Вложение:
My9600K.jpeg [ 162.73 КБ | Просмотров: 660 ]


  MexicanHead

Куратор темы
Статус: Не в сети
Регистрация: 20.01.2016
Фото: 2
Nastydissonance изучайте тему, про пинмод в особенности.

_________________
M8H/SRFD0 i9-9980HK/Noctua NH-D15S/4×8Gb Samsung B-die/Colorful RTX 3070 Ultra OC LHR-V/Phanteks P400(A/S)/Super Flower Leadex Silver 750W

  dron31r

Junior
Статус: Не в сети
Регистрация: 02.03.2020
Поставил на asus sabertooth z170 mark 1 qqls,прошил кофе мод в Биос 2202, материнка не стартует,на нажатие крутит кулер и выключается, с китайским i7 6400t плата спокойно стартует,на склейке нужно изолировать контакты или нет? Ах да забыл добавить,первое раз включается и выключается,а на второй включается но пост кодов нет 00 и все,процессор при этом нагревается.
  Zoomer98

Member
Статус: Не в сети
Регистрация: 01.08.2019
Откуда: Ульяновск
dron31r
dron31r писал(а):
нужно изолировать контакты или нет

Нет, на склейках это не нужно. Возможно надо экспериментировать с биосом.

_________________
i3 9100F, Gigabyte b365m ds3h, Kingston KVR26N19S8/8 2666 МГц 2x8GB DDR4, Sapphire RX578 PULSE, SSD SX6000 Pro 256GB, HDD Seagate ST3250410AS 250GB

  dron31r

Junior
Статус: Не в сети
Регистрация: 02.03.2020
Zoomer98 писал(а):
Нет, на склейках это не нужно. Возможно надо экспериментировать с биосом.

Перебрал несколько биосов,разные конфигурации настроек,и всеравно ничего не происходит,закрутил рамку максимально жёстко,вот и думаю,проц дохлый?Или упустил что то,вроде все по инструкции делал,в инструкции по асусам указано чтоб работали 16 потоков нужен Биос 2xxx версии,в моем случае это версия 2202,а что если использовать биосы версии 1xxx?

Добавлено спустя 2 часа 49 минут 17 секунд:
Патч ACPI tables в кофе мод 0.85a не применяется
  p5ych0

Member
Статус: Не в сети
Регистрация: 17.02.2017
Фото: 1
dron31r во первых есть более свежая версия CT, во вторых отключить антивирус, в третьих изучай шапку.
  dron31r

Junior
Статус: Не в сети
Регистрация: 02.03.2020
p5ych0 писал(а):
во первых есть более свежая версия CT, во вторых отключить антивирус, в третьих изучай шапку.

Во первых я шапку изучил,поэтому и пишу здесь,так как решения подобной проблемы там нет,во вторых последняя версия которая тут в шапке это 0.85 авто,и 0.92 с интерфейсом. И в третьих у меня нет антивируса на ПК,если нет идей по решению моей проблемы, не нужно писать.
  КапитанНемоЛуганск

Member
Статус: Не в сети
Регистрация: 09.02.2015
Откуда: не от мира сего
p5ych0 теперь ты понимаешь меня :beer: , каково это, помогать тупорылым упрямцам :D
да пошёл он, этот dron31r

_________________
viewtopic.php?p=17571748#p17571748
viewtopic.php?p=14887116#p14887116
viewtopic.php?p=17792735#p17792735

  stalker2033

Junior
Статус: Не в сети
Регистрация: 25.12.2014
Фото: 0
Puhlic Тоже начались проблемы с видеокартой (1080ti), после загрузки ОС или выходе из игр гаснет экран на несколько секунд, естественно на другом железе проблем нет. Месяц с лишним все работало без проблем, началось буквально с той недели, по событиям никаких ошибок нет, драйвер не вылетает.
  КапитанНемоЛуганск

Member
Статус: Не в сети
Регистрация: 09.02.2015
Откуда: не от мира сего
stalker2033 если "Месяц с лишним все работало без проблем, началось буквально с той недели" то, возможно, проблема софтовая, а не железная? Ну там, к примеру, вместе с установкой очередной игры неудачно обновились DirectX или библиотеки visual C+

_________________
viewtopic.php?p=17571748#p17571748
viewtopic.php?p=14887116#p14887116
viewtopic.php?p=17792735#p17792735

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 22310 • Страница 589 из 1116 • <  1 ... 586  587  588  589  590  591  592 ... 1116  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: SH1FTER и гости: 23

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
