Руководство по адаптации материнских плат 100 и 200 серии для поддержки процессоров Coffee Lake 8xxx/9xxx.


0. Прежде чем приступать к модификации
...запаситесь валерьянкой
  • Нужно осознать, что все действия вы производите на свой страх и риск, и нет никаких гарантий, что все заработает как надо или вообще хоть как-то заработает.
  • Все пункты из шапки важны и обязательны к прочтению.
  • Ознакомьтесь с устройством UEFI BIOS. Достаточно иметь общее представление о системе регионов.
  • Полистайте гайд по прошивке ASUS для 7х чипсетов: определенные моменты, конечно устарели, но некоторые вещи актуальны до сих пор. Обратите внимание на пункты 6, 7, 8.
Примерная форма обращения за помощью в тему
    В обращении должны быть расписаны все действия по пунктам.
  • Процессор и мат.плата для модификации
  • Процесс модификации
  • Пинмод/ Желательно приложить фото
  • Прошивка
Пример:
Цитата:
Имеется процессор i5 6400 и мат.плата ASUS Maximus VIII Hero, поставил i9 9900k ревизии R0.
Использовал мод.биос, сделанный в CoffeeTime 0.85a, добавлял микрокод D2 для 906ED в advanced mode.
Изолировал с помощью каптона, замыкал на процессоре перемычку для запуска https://i.imgur.com/MWLpLm0.jpg
Прошивал с помощью программатора CH341A, используя AsProgrammer 1.4.0, сверку прошло при прошивке.

После этого можете писать свой вопрос по поводу модификации. Чем больше подробностей будет описано, тем быстрее и оперативнее Вам смогут помочь.
Не забывайте прятать изображения под спойлер!
1. Вместо FAQ
Основные моменты
  • Запустить процессоры Coffee Lake можно на платах с любым чипсетом 100 или 200 серии.
  • Запустить можно как серийные Coffee Lake iCore и Xeon, так и их инженерные версии.
  • На модифицированных биосах по-прежнему будут работать серийные Skylake и Kaby Lake, если оставить их микрокоды (506E3 и 906E9 соответственно).
  • При модификации оригинальных биосов сохраняется полная работоспособность iGPU, PCIe x16 и NVME.
  • После модификации условия для возможностей разгона не изменяются: для разгона К-процессоров и памяти необходим Z-чипсет.
  • Coffee Lake без проблем работают с DDR3 и DDR3L памятью.
  • Основная проблема в биосах разных плат — это ограничение максимального количества поддерживаемых процессорных потоков. Но если, например, на плате можно запустить 9700К, то на ней также заработает и 9900К с выключенным HT.
  • Для плат на базе чипсетов Z370, B365 и H310C можно добавить поддержку процессоров Skylake и Kaby Lake. Для этого достаточно понизить версию МЕ и добавить необходимые микрокоды.
2. Дамп биоса и извлечение персональных данных
2.1 Снятие дампа Биоса
    Если у материнской платы присутствуют идентификационные данные (заводской серийный номер, UUID и т.д.), то дамп позволит перенести их в модбиос или восстановить в случае утери.

  • Программатор
    Безотказный вариант. Работа с программатором подробнее описана в пункте 5.6.

  • FlashProgrammingTool v11 (FPT) [ Скачать ]
    Без указания ключа конкретного региона, FPT пытается снять полный дамп биоса. Иногда это приводит к ошибке «Error 318» - значит для каких-то регионов нет доступа на чтение (чаще всего это ME). В таком случае можно отдельно сделать дампы регионов GbE (если у платы сетевой контроллер от Intel) и BIOS, которые открыты на чтение и запись на всех моделях плат.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_   // для перехода в рабочую директорию
    fptw64 -d full.backup     // полный дамп биоса
    fptw64 -gbe -d gbe.backup     // дамп только региона GbE
    fptw64 -bios -d bios.backup     // дамп только региона BIOS

  • AMIFirmwareUpdate 3.05.04 (AFU) [ Скачать ]
    Для снятия дампа подойдет и последняя версия программы, но именно 3.05.04 нам может пригодиться в дальнейшем при прошивке.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 backup.rom /O     // полный дамп биоса
    Ленивые могут воспользоваться AFUWINGUI — нажмите кнопку «Save» и выберите место для сохранения дампа.
    Замечен странный баг: через 5-10 минут после снятия дампа через AFU система может самопроизвольно перезагрузиться.
2.2. Персональные данные: MAC-адрес
  • Переносить MAC нужно только для плат с сетевым контроллером Intel. В этом случае в структуре биоса будет присутствовать GbE регион с местом для уникального MAC-адреса сетевого устройства.
  • Для плат с сетевой картой Realtek регион GbE отсутствует и ничего переносить не нужно.
  • Наклейку с MAC-адресом можно найти на самой материнской плате.
  • MAC всегда можно найти в полном дампе биоса или дампе региона GbE (Hex View), открыв их программой UEFITool.
      #77
  • MAC можно посмотреть в Windows, в свойствах сетевого адаптера:
      #77
2.3. Персональные данные: Baseboard Serial Number и UUID
  • На десктопных платах Baseboard S/N и UUID присутствуют только у плат ASUS, и они находятся в модуле FD44820B-F1AB-41C0-AE4E-0C55556EB9BD.
  • S/N и UUID можно посмотреть в программе AIDA64:
    #77
  • CMD-команда «wmic baseboard get serialnumber» покажет S/N материнской платы.
  • Восстановить S/N можно по наклейке на материнской плате:
    Первый символ серийного номера - это год изготовления (1-9=2001-2009г., A=2010г., B=2011г., C=2012г., D=2013г., E=2014г., F=2015г. G=2016г., H=2017г., J=2018г., K=2019г., L=2020г.), второй символ – месяц (1-9 - январь-сентябрь, А - октябрь, В - ноябрь, С - декабрь). Например, «HA», означает «1710xxxxxxxxxxx».
    Остальная часть S/N находится на наклейке на лицевой стороне материнки. Искомые символы — это первые 11 знаков в структуре xxxxxx-xxxxx-aaaaaa-aaa aaaa.
    #77
  • Утерянный UUID восстановить нельзя.
  • Последние 12 знаков UUID – это MAC-адрес.
  • Для плат ASUS существует программа FD44Editor, которая позволяет редактировать и переносить персональные данные.
  • На мобильных системах SN и UUID могут хранится в случайных местах, и для них лучше всего воспользоваться программой DMIEDIT (работает и для десктопных систем).
      - Скачайте программу Rufus и подготовьте с ее помощью загрузочную флешку FreeDOS.
      - Распакуйте в корень флешки архив с DMIEDIT_utility.
      - Загрузитесь с флешки в режиме Legacy и выполните команду:
      Код:
      Amidedos /dms DMI.txt
      - На флешке появится файл DMI.txt, в котором будут собраны все уникальные данные материнской платы.
      - Для восстановления данных из ранее созданного файла DMI.txt, нужно загрузиться с флешки в режиме Legacy и выполнить команду:
      Код:
      Amidedos DMI.txt
3. Подготовка процессора
3.1 Ревизии Coffee Lake
    Есть 4 ревизии процессоров Coffee Lake, каждая требует определенный микрокод. Обратите внимание, что некоторые модели существуют сразу в нескольких вариантах.
    Полный список можно посмотреть тут.
  • Ревизия B0 — микрокод 906EB, используется 4-х ядерный кристалл и «старая» подложка Kaby Lake. Не требует никаких доработок по контактам — воткнул и поехали.
    Процессоры: G4900, G4900T, G4920, G4930, G4930T, G4950, G5420 (SR3YH), G5500, G5500T, G5600, G5600T, G5600F, G5620, i3-8100, i3-8100T, i3-8300, i3-8300T, i3-8350K, i3-9100, i3-9100T, i3-9100F (SRF7W), i3-9300, i3-9300T, i3-9320, i3-9350K, i3-9350KF

  • Ревизия U0 — микрокод 906EA, используется 6-ти ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2.
    Процессоры: G5400, G5400T, G5420 (SR3XA), G5420T, i3-9100F (SRF6N), i5-8400, i5-8400T, i5-8500, i5-8500T, i5-8600, i5-8600T, i5-8600K, i5-9400 (SR3X5), i5-9400T, i5-9400F (SRF6M), i5-9500, i5-9500T, i5-9500F (SRF6Q), i5-9600, i5-9600T, i7-8700, i7-8700T, i7-8700K, i7-8086K

  • Ревизия P0 — микрокод 906EC, используется 8-ми ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2. Скорее всего, больше не производится.
    Процессоры: i5-9400 (SRELV), 9400F (SRFAH), i5-9600K (SRELU), i5-9600KF (SRFAD), i7-9700K (SRELT), i7-9700KF (SRFAC), i9-9900K (SRELS), i9-9900KF (SRFAA)

  • Ревизия R0* — микрокод 906ED, используется 8-ми ядерный кристалл, визуально подложка не отличается от P0, но ревизию можно опознать по S-spec маркировке «SRGxx» на крышке, требуется пинмод в соответствии с пунктом 3.2. Пришла на замену P0.
    Процессоры: i5-9400 (SRG0Y), i5-9400F (SRG0Z), i5-9500F (SRG10), i5-9600K (SRG11), i5-9600KF (SRG12), i7-9700, i7-9700F, i7-9700K (SRG15), i7-9700KF (SRG16), i7-9700T, i9-9900 (SRG18), i9-9900K (SRG19), i9-9900KF (SRG1A), i9-9900T, i9-9900KS (SRG1Q)

    * отмечена ревизия процессоров, требующие ручного добавления их соответствующего микрокода через режим Advanced mode. Об этом читайте в пункте 4.3 "Гайд по использованию CoffeeTime 0.85a".

    #77
3.2 Пинмод для U0/P0/R0
    #77

    Рекомендации:
  • Для процессоров ревизии B0 пинмод не требуется.
  • Фактически, закорачивать контакты (#SKTOCC и GND) нужно в сокете, чтобы материнская плата получила сигнал о наличии процессора и включилась.
  • Простейший способ сделать перемычку - наклеить маленькую полоску пищевой фольги на двусторонний скотч. Подойдут и металлизированный скотч, токопроводящий клей, маркер, лак. В качестве временного решения сгодится мягкий карандаш (возможно, придется подбирать подходящий); начертите им дорожку между нужными контактами.
  • Крайне важно следить, чтобы перемычка не съехала при закрытии рамки сокета и не задела лишние контакты!
  • Для изоляции лучше применять каптоновый скотч или акриловый лак. Изолента не хуже по характеристикам, но менее удобна в использовании.
  • Ни в коем случае не используйте для изоляции лак для ногтей!
  • Желтым цветом обозначены контакты, которые также имеют различное назначение в сокетах 1151v1 и 1151v2, но пока не найдено плат, для которых нужна их обязательная изоляция.
  • Перед установкой процессора обязательно протрите все неизолированные контакты спиртом.

    • Последствия кривого пинмода:
  • Если плате нужна закорачивающая перемычка (см. картинку), то без нее она просто не включится.
  • Если перемычка зацепит соседние контакты, это помешает запуску системы. В редких случаях возможны повреждения iGPU или DDR.
  • Все платы, кроме Gigabyte: если не изолировать указанные на картинке контакты (или изоляция с них сползет), то соответствующие пины в сокете просто сгорят, как предохранитель. Работоспособность системы не пострадает.
  • Gigabyte: если не изолировать бОльшую зону контактов, отмеченных красным, то у платы сгорит одна из фаз питания процессора, а контакты останутся целы. Если изоляция есть, но частично сползет, то соответствующие пины в сокете сгорят, как предохранитель. Работоспособность системы в обоих случаях не пострадает.

    • Дополнительно:
  • Выполненная в соответствии с картинкой изоляция контактов гарантирует, что ничего не сгорит и железо не потеряет товарный вид. Однако, иногда изоляции может потребоваться меньше или не потребоваться вовсе. Чтобы это определить, проверьте отсутствие КЗ на землю для каждого отмеченного для вашей платы контакта в сокете. Пины, «звонящиеся» на землю, изолировать нужно.
  • Замыкание контактов на процессоре можно заменить перемычкой на материнской плате, однако для каждой модели придется искать расположение нужных контактов индивидуально. Пример замыкания на мат.плате находится в пункте 8.1 "Статьи пользователей, решения проблем, подборка информации по платам"
  • Все указанные для изоляции контакты можно удалить из сокета физически — при этом сохранится работоспособность всех поколений процессоров.
  • Сравнение распиновки сокетов 1151v1 и 1151v2.
4. Модификация биоса
4.1 Выбор версии биоса
    Скачайте биос с официального сайта производитея (дамп, снятый с материнки, не подойдет). Выберите подходящую версию, руководствуясь таблицей совместимости.
    Биос должен поддерживать Kaby Lake!

    Таблица совместимости:
    #77
    YES — Работает, проверено.
    99% — Должно работать, не проверено.
    NO — Не работает.
    NOT ALL — Работает не для всех плат, зависимость выявлена.
    50/50 — Работает не для всех плат, зависимость не выявлена.

    * — Для многих «топовых» плат 100 серии (например Maximus VIII серия, Z170-Deluxe, Z170-A) отключение МЕ на 2xxx биосах (для запуска Xeon) приводит к неработоспособности системы.
    Решение: Не найдено.
    ** — На некоторых платах 100 серии (например M8F, M8HA, Z170-A, Z170-AR, H170-ProGaming, Z170-ProGaming) на 3ххх биосах при установке 12-ти поточных зионов встречается one_boot_bug — однократный удачный запуск и неработоспособность в дальнейшем.
    Решение: Использовать 2ххх версию биоса.
    *** — Некоторые 200 платы (например ROG серия Z270, Z270-A) могут работать с 12-ти поточными процессорами на 0ххх версиях биоса. На части плат (например Z270-P, Z270-Dragon) запуску 12-ти поточников помогает удаление модуля «12T_blocker» (терминология CoffeeTime, GUID=64BEA199-7C6C-4F51-B0DA-F42C897DA5CC), если он есть в биосе. Зависимость результатов пока не определена, нужно тестировать для каждой конкретной платы.
    Решение: Использовать порт-биос от совместимой Z370 платы.
    **** — Для большинства плат 200 серии можно портировать биос от совместимой Z370 материнки, если такая существует. Удачный исход позволит запускать на ней все Coffee Lake процессоры. Метод применим и для не-Z материнок.
4.2 Софт для автомодификации
    Существует два автоматизированных инструмента для внедрения в биос поддержки Coffee Lake:

  • CoffeeTime 0.85a [ Я.Диск ]
    Автор: svarmod
    Для корректной работы процессоров разархивировать содержимое CoffeTime.085-add_MC by Michael_Code в папку с CoffeeTime 0.85a с заменой файлов. Данный архив содержит актуальные рабочие микрокоды D2.
  • CoffeeTime 0.92 [ Я.Диск ] [ Mega ]
    Автор: svarmod
    Эта версия не содержит автомодификации, все изменения в биосе проводятся "вручную"; предоставляется без каких-либо подсказок, с GUI, новыми фишками и прочими удобствами.
    Больше информации о новой версии на [ Страница 407 ]
  • AllInOne_Tool [ Mega ]
    Автор: Revlaay, тема на форуме win-raid.

    Мы воспользуемся CoffeeTime 0.85а, хотя все варианты вполне рабочие.
4.3 Гайд по использованию CoffeeTime 0.85a
    В программе важно каждое информационное сообщение! Если у вас проблемы с английским, пользуйтесь онлайн-переводчиками.
    Перед тем как:
    • Отключите антивирус
    • Для правильной работы в путях к программе и рабочим файлам не должны содержаться пробелы, символ обратной скобки «)» и русские буквы
    • Если вы запускаете CoffeeTime первый раз и ранее не пользовались FlashImageTool, то примите лицензионное соглашение, окно с которым появится при сканировании прошивки
    • Распакуйте скаченный архив

    Запустите CoffeeTime.exe.
    На главной странице указаны особенности использования программы, контакты для обратной связи и предложение прочитать readme.txt для более полного знакомства с функционалом и содержанием версии.
    Для продолжения работы введите «1» и нажмите Enter.
    Откроется окно проводника; выберите скачанный с официального сайта биос и нажмите «Открыть».
    Также можно просто перетащить заводской файл прошивки на CoffeeTime.exe, используя Drag'n'Drop.
    #77

    Далее появится главное меню программы.
    При выборе «i», будет выведена подробная справка по ревизиям процессоров.
    Для возврата в главное меню выберите «b»
    #77

    1. Рассмотрим возможности автоматического режима
    Важные примечания:
    • По умолчанию в этом режиме микрокод для ревизии R0 не добавляется
    • Если пункт с наименованием необходимого процессора отсутствует, то можно выбрать аналогичный по ревизии и количеству ядер/потоков вариант
    Для продолжения введите цифру, соответствующую целевому процессору, и нажмите Enter.
    #77

    Зеленым отмечены компоненты, не требующие модификации, красным — те, которые необходимо модифицировать.
    Желтым отмечены пункты, не влияюшие на работоспособность мода.
    Рекомендуется снять защиту, введя «2».
    Основная часть модификации применяется после ввода «1».
    #77

    В следующем окне выберите процессоры, с которыми нужно сохранить совместимость:
    Возможно добавление всех микрокодов для мат.плат ASUS, введя «i».
    Функция экспериментальная, но для 99% плат ASUS все работает как надо.
    Выберите из доступных вариантов нужный и нажмите Enter.
    #77

    Начнется процесс автоматической модификации:
    #77

    Иногда при подготовке биоса для 12/16-ти поточных процессоров часть ACPI-таблиц не модифицируется (характерно для 2xxx прошивок от ASUS):
    Если проблема НЕ в таблице A M I, то это не очень критично — выбирайте «1» и продолжайте.
    #77

    Процесс окончен. Удостоверьтесь, что красных строчек не осталось!
    #77

    Теперь можно воспользоваться функциями переноса MAC-адреса (любые платы с сетевым контроллером Intel) и личных данных (только платы ASUS). Этот шаг не обязателен и не влияет на работоспособность кофемода.
    Введите «3», если этот вариант присутствует:
    Доступные варианты:
    «1» - Перенос MAC-адреса с компьютера, на котором запущена CoffeeTime.
    «2» - Ручной ввод MAC-адреса.
    «3» - Перенос всех данных из дампа, созданного заранее (только для плат ASUS).
    Применив необходимые функции возвращайтесь в главное меню, введя «b»...
    #77

    … и «e» для завершения процесса модификации.
    #77

    Для плат ASUS далее появится окно с возможностью восстановить капсулу (.CAP) для прошивки через USB Flashback. Если ваша модель наделена такой функцией и вы собираетесь ей воспользоваться — соглашайтесь. В остальных случаях смело выбирайте «n».
    #77

    На последнем экране указаны имя выходного файла, краткие рекомендации по методу прошивки, предупреждения.
    Если необходим пинмод контактов, то выберите «v» для просмотра схемы.
    Для генерации расширенной информации и сохранения ее в текстовый файл введите «s», для выхода - «e».
    #77

    2. Рассмотрим возможности Advanced mode
    Важные примечания
    • Этот режим нужен для ручного внесения исправлений обычно в уже сделанный в автоматическом режиме мод.биос.
    • Нужно понимать, какие изменения будут проводиться Вами, и с чем они связаны.
    Для входа в Advanced mode, введите «0» и нажмите Eneter
    #77

    Откроется следующий экран и Вы сможете добавлять патчи, модули и т.п., выбирая необходимые буквы или цифры.
    #77

    К примеру, на руках оказался процессор i5 9600K c кодом на крышке (SRG11), относящейся к ревизии R0-микрокод 906ED. CoffeeTime по умолчанию в автоматическом режиме добавит микрокрод 906EC, если выберете пункт 2. i7 9xxx / i5 9600K.
    #77

    В этом случае нужно добавить необходимый микрокод через Advanced mode.
    Вводим «0», потом удаляем все микрокоды, введя «0», далее добавить те, которые Вам нужны, исходя из ревизии (пункт 3.1 Ревизии Coffee Lake). Количество места под микрокоды ограничено, поэтому обычно можно добавить не больше трёх, зависит от биоса мат.платы. Завершаем модификацию, если больше не требуется никаких изменений, после ввода «e».
    #77
    Модифицированный биос можно считать готовым!
5. Прошивка
5.1 Общая информация
  • Не используйте для прошивки встроенные в биос утилиты!
  • Gigabyte, MSI и Maxsun не имеют блокировок регионов и их можно прошить абсолютно любым способом.
  • ASUS, ASRock, Biostar и прочие выставляют запрет на перезапись FD и ME, поэтому для них проще всего использовать программатор. Чтобы прошиться через FPT или AFU, блокировки регионов можно снять вручную, переведя плату в сервисный режим.
  • На платах ASUS, помимо блокировок по регионам, присутствует BIOS-lock (FPT: Error 368), препятствующий прошивке модифицированных регионов BIOS софтварными методами. AFU умеет самостоятельно деактивировать эту защиту. О способе обхода проблемы для FPT можно почитать тут - Grub Fix Intel FPT Error 368 – BIOS Lock ASUS/Other Mod Bios Flash.
  • Функция ASUS Flashback может облегчить процесс прошивки, но не всегда обеспечивает необходимый результат.
5.2 Ревизия B0
  • При установке Coffee Lake B0 иногда можно обойтись без программатора и возни с разблокировкой регионов на любой материнской плате.
  • Процессорам B0 для запуска требуются только определенная версия МЕ и модифицированный регион BIOS (для U0/P0/R0 еще нужны изменения и в FD).
    Таким образом, если на вашей плате уже присутствует нужная версия МЕ, то останется лишь прошить всегда открытый для записи BIOS-регион через FPT, AFU или ASUS USB Flashback.
  • Для работы с Coffee Lake подходят МЕ версии в диапазоне: 11.0.х.Nxхх — 11.7.х.Nxxx, где «N» не равно «3».
  • Актуальную версию МЕ в системе можно посмотреть в AIDA64 или в программе Intel ME Detection Tool:
    #77#77
5.3 Ручная разблокировка регионов, переключение платы в сервисный режим (HDA_SDO)
  • Временное (до перезагрузки) отключение блокировки всех регионов реализуется путем замыкания контактов на аудиочипе Realtek.
  • Для перевода платы в сервисный режим нужно подать 3.3В (логическую единицу) на вывод HDA_SDO с момента нажатия на кнопку включения до начала отображения POST на экране.
  • У Realtek +3.3В — это DVDD (1 нога чипа), HDA_SDO – SDATA-OUT (5 нога чипа).
  • Полностью обесточьте ПК, замкните ножки пинцетом или согнутой скрепкой, после чего включите систему, дождитесь начала процедуры POST и снимите замыкание. В случае успеха, до перезагрузки будут возможны любые операции чтения и записи для всех регионов UEFI BIOS.
    #77
  • Информация по HDA_SDO в других источниках:
    Unlock Intel Flash Descriptor Read/Write Access Permissions for SPI Servicing (пункт E1)
    FAQ по прошивке BIOS'а для плат ASUS на чипсетах Intel 6 и 7 серии (пункт 8)
5.4 FlashProgrammingTool (FPT)
    FlashProgrammingTool v11 [Скачать]
    Скопируйте модбиос в директорию с FPT и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_     // для перехода в рабочую директорию
    fptw64 -rewrite -f _имя_файла_модбиоса_     // для полной перепрошивки
    fptw64 -rewrite -bios -f _имя_файла_модбиоса_     // прошивка только BIOS региона для варианта из пункта 5.2
    При удачном выполнении процедуры высветится зеленая надпись «Flash operation successful».
    Далее обязательно выполните команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    При перезагрузке без этой команды велик шанс получить «кирпич»!
    Если МЕ был отключен (например для запуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.5 AMIFirmwareUpdate (AFU)
    AMIFirmwareUpdate 3.05.04 [Скачать]
    Использовать нужно именно версию 3.05.04, т. к. в ней еще не вырезан ключ /GAN, позволяющий прошить все доступные для перезаписи регионы.
    Скопируйте модбиос в директорию с AFU и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 _имя_файла_модбиоса_ /GAN     // для прошивки всех доступных регионов
    Чтобы исключить вероятность кривого обновления МЕ, рекомендуется завершать прошивку, используя программу FPT из пункта 5.4 и команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    Если МЕ был отключен (например для хапуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.6 Программатор SPI
  • Рекомендуемые модели:
    - CH341A «GOLD» (плата черного цвета)
    - EZP2010
    - SkyPro, MiniPro
    - Любые другие программаторы, поддерживающие работу с SPI Flash, в том числе собранные самостоятельно на базе Arduino.
  • Для микросхем, распаянных на материнской плате, потребуется прищепка (SOIP8 clip) или поконтактное подключение к разъему JSPI (при наличии).
  • При подключении прищепки обязательно убедитесь, что первый контакт на чипе (отмечен точкой-углублением) совпадает с отметкой на программаторе! Жила шлейфа прищепки, предназначенная для контакта №1, отмечена красным цветом для упрощения индетификации.
  • Для подключения через разъем JSPI придется ознакомиться с назначением выводов программатора и приведенной ниже распиновкой JSPI для плат разных производителей. В крайнем случае «прозвоните» мультиметром контакты JSPI и «ножки» микросхемы BIOS.
  • Разъем JSPI неудобен в использовании без колодки – контакты расположены слишком близко. Однако, в отличие от прищепки, шанс некорректной прошивки из-за загрязнений или плохого прижима стремится к нулю.
  • Некоторые платы с распаянным чипом биоса (например ASRock 200-серии) плохо поддаются прошивке через прищепку или JSPI из-за недостаточного питания. В этом случае может помочь возврат на место батарейки или подача дежурного питания с колодки 24-pin.
  • Для использования программатора нужно установить соответствующие драйвера. Иногда для этого потребуется отключить проверку цифровых подписей драйверов в Windows.
  • Неприятная особенность программаторов серии EZP – необходимость использования только идущего в комплекте ПО.
  • Для CH341A рекомендуется использовать программы:
    - CH341A Programmer v1.18 [Скачать]
    - AsProgrammer [Скачать]
    - Colibri [Скачать]
    • #77#77#77
    Перед использованием программы для прошивки требуется ручная установка драйвера, в установщике драйвера должна быть надпись WDM.
    #77
    В AsProgrammer 1.4.0 и CH341A v1.18 драйвер находится в папке "CH341Parallel_driver_support WIN7", в Colibri он один единственный и рабочий
    После установки драйвера программатор должен определяться в диспетчере устройств вот так
    #77
    Пример использования AsProgrammer 1.4.0:
    Сообщений об ошибках на этапе считывания, стирания, проверки, записи, сравнения содержимого быть не должно!

    (Изображение кликабельно)
    #77
5.7 ASUS USB Flashback (FB)
  • FB сохраняет актуальный MAC-адрес и идентификационные данные платы, поэтому переносить их нет необходимости.
  • Способ удобен, но крайне капризен к флешкам и не всегда даст нужный результат. При прошивке через ASUS USB Flashback плата может стартовать с CoffeeLake c пост-кодом 00, в этом случае требуется прошивка с помощью программатора. Например на плате M8H (плата из магазина, заводской биос 2202, оригинальные блокировки в FD установлены) обновление проходит отлично и перезаписываются все регионы. В остальных случаях отзывы неоднозначны.
  • В общем случае FB придерживается установленных в регионе FD правил на чтение/запись.
  • Метод хорошо подходит для варианта, описанного в пункте 5.2.
  • Для применения FB, флешку нужно отформатировать специальным образом:
    - Скачайте и запустите WinSetupFromUsb, вставьте в ПК флешку.
    - Установите в окне программы галочку «Fbinst Tool» и, выбрав формат FAT32, запустите форматирование кнопкой «GO».
    - Затем внимательно изучите раздел «USB BIOS Flashback» в инструкции к материнской плате.
    - Переименуйте согласно ему сохраненный в CoffeeTime файл с расширением .CAP (не забудьте подтвердить восстановление капсулы на последнем этапе модификации!).
    - Скопируйте переименованный файл в корень флешки.
    - Подключите к материнской плате 24-контактный разъем питания, вставьте флешку в разъем Flashback и нажмите находящуюся рядом кнопку прошивки.
    - Ожидайте окончания процесса прошивки: светодиод перестанет мигать. Если индикатор в какой-то момент стал гореть постоянно, то запись не удалась - попробуйте другую флешку.
    #77
6. Первый запуск
Он долгий самый
  • Перед первым стартом с Coffee Lake рекомендуется ненадолго полностью обесточить плату и сбросить CMOS.
  • Проверьте правильность подключения всех кабелей и устройств.
  • Если компьютер запустился, то просто ожидайте: загрузка до появления картинки может быть достаточно долгой. Также система может несколько раз самостоятельно перезагрузиться.
  • На платах ASUS, первый раз зайдя в BIOS Setup, установите значение «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • Обязательно проверьте показатели всех напряжений и протестируйте стабильность системы и температуры в стресс-тестах, играх и бенчмарках.
  • Если ПК не запускается, проверьте правильность действий на каждом этапе, уделите особое внимание модификации подложки. Малейшая оплошность может привести к отрицательному результату!
7. Особенности модификации, возможные проблемы и их решение
Не баг, а фича
  • Ранние инженерные версии Coffee Lake степпинга P0 (QQC0, QQBZ, QQBY, QQM5, QQM6) могут иметь дефектный контроллер PCIe (отвалы видеокарты, полная неработоспособность PCIe и т.д.). Предположительно, ошибка PCIe исправлена в более поздних экземплярах P0 ES (QQZ6, QQZ5, QRA2), но точных данных на этот счет нет. Если вы покупаете такой процессор, то обязательно проверяйте его полную работоспособность перед закрытием заказа. Если баг с PCIe не проявился сразу, то, скорее всего, процессор его лишен.
  • Процессорам ревизий P0 и R0 для работы встроенного видеоядра требуется VBIOS 1059 или старше.
  • С ME 11.0 объем используемой оперативной памяти может быть ограничен 16Gb.
  • Для Coffee Lake non-K ES есть ограничения по разгону памяти в зависимости от ревизии: U0 - до 2666Mhz, P0 - до 3333Mhz.
  • Если в биосе не доступна загрузка с NVMe-накопителя, то следует сменить на нем разметку с MBR на GPT. Накопитель по прежнему не будет отображаться в биосе, но его станет возможно выбрать в качестве загрузочного.
  • На некоторых материнских платах (например, ASRock 100, MSI 200) отключение HPET приводит к неработоспособности системы. Для восстановления достаточно сделать CLEAR CMOS.
  • [ASUS] Завышенное напряжение VCore (до 1.5V) в режиме «Auto» - это фирменный баг плат ASUS. Проблему решает установка значения «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • [ASUS] Убрать троттлинг на 2xxx биосах поможет значение «2.1» для настроек «IA AC Load Line» и «IA DC Load Line»
  • [ASUS] Иногда для процессоров P0 плата по-умолчанию устанавливает «AVX Ratio Offset» = 1. Микрокод 906EC_rev_96 решает эту проблему.
  • [ASUS] Некоторые платы 200 серии могут запускать 12-ти поточные процессоры на 1xxx версиях биоса используя микрокод 906EA_rev_6A.
  • [ASUS] Если плата не желает заводиться с XMP профилем или с заведомо рабочим разгоном памяти, то попробуйте настроить параметры «Boot Voltage VCCIO» и «Boot Voltage System Agent», для обоих выставив «1.1» или «1.2».
  • [ASUS] На связке 8700K + Z170-ProGaming + Radeon RX470 был замечен баг: дискретная видеокарта от AMD не инициализировалась как первичный видеоадаптер. Проблему решил однократный запуск системы с картой от NVIDIA (плата определила видеоадаптер в PCIe слоте и выставила необходимые для этого настройки), после чего карта от AMD заработала в штатном режиме.
  • [MSI] Если МЕ отключен, то при старте система на несколько секунд покажет соответствующее предупреждение, далее загрузка продолжится в обычном режиме.
  • [ASRock] Некоторые платы на H110 не работают с VBIOS 1059 (1062 не проверен), но без проблем функционируют с более старой версией 1054.
8. Дополнительная информация
8.1 Статьи пользователей, решения проблем, подборка информации по платам
Полезные посты в теме:

Статьи пользователей:
8.2 Разные полезности
Галерея со скриншотами кофемодных систем

[DE] Сравнительная таблица VRM большинства материнских плат Z170/Z270/Z370/Z390
[EN] Первые попытки запустить Coffee Lake на старых платах
[EN] Возможно, первый гайд по кофемоду
[EN] Решение вопроса с нерабочим PCIe x16 при использовании кофемода
[EN] Архивы с микрокодами для платформ Intel
[EN] Решение проблемы с HT при использовании кофемода
[EN] Обсуждение работы Coffee Lake на ASRock Z170/Z170M OCF
[EN] Руководство по использованию программатора CH341A
[RU] Ручной перенос настроек VBIOS
[RU] Тема с кучей полезной инфы по разным модификациям UEFI BIOS

Большое спасибо камраду АвтоСпец за помощь в подготовке материала.


Последний раз редактировалось MexicanHead 27.11.2022 16:45, всего редактировалось 32 раз(а).

Реклама

Партнер
  КапитанНемоЛуганск

Member
Статус: Не в сети
Регистрация: 09.02.2015
Откуда: не от мира сего
mazahaka01 решили, но пока не настолько глобально, чтобы можно было это добавить в программу CoffeeTime. Но успехи по некоторым платам от MSI и процессорам 6ядер/12потоков есть.

_________________
viewtopic.php?p=17571748#p17571748
viewtopic.php?p=14887116#p14887116
viewtopic.php?p=17792735#p17792735

  Fagot48

Member
Статус: Не в сети
Регистрация: 01.01.2020
Всем добрый вечер. Планирую купить с нуля QTJ1 за 15200р примерно и с рук почти новую Asus maximus hero viii на z170 за 8000р с лохито. Есть несколько вопросов. Ну во-первых - целесообразность покупки? Сам я нахожусь в Екб территориально.

Из обвеса у меня есть: 1) кулер Thermalright Le grand Macho RT 2) Звуковая Creative soundblasterx ae-5 3) два диска NVMe Samsung 970 evo plus и ещё какой то китайский на 1 тб 4) Видяха 5700хт от сапфира...


Собственно вопросы - будет ли всё это работать без проблем? Биос прошить смогу, прищепка и программатор есть, ЖМ куплю, цапонлак есть, руки есть. Нету лишь инфы....


Подскажите какую память купить? Нужно строго 32 гига, плашки буду брать 16х2гб, подскажите какие взять в онлайн трейде?


Какие ещё подводные камни могут быть? Хочу всё гнать до усрачки.

Блок питания SuperFlower Ledex Titanium 850w. Корпус Full Tower Thermaltake Core X71 TG, 4х200мм вертушки от Noctua....всё вроде бы описал...

Сейчас всратая связка на Xeon 2678v3 которую хочу сбагрить и выйти почти в ноль после апгрейда. Стоит ли всё это затевать? Завтра уже планирую покупать мамку у чела и проц буду ждать

_________________
QQLS+кастом крышка, APEX IX, Ball. BL2K16G30C15U4R 2rank 2x16, 3080 ti gamerock oc, SF 850w titanium, PM981A 1tb, TT core X71 TG

  КапитанНемоЛуганск

Member
Статус: Не в сети
Регистрация: 09.02.2015
Откуда: не от мира сего
Fagot48 думаю, имея 23к лучше уже на 1200 сокете брать

_________________
viewtopic.php?p=17571748#p17571748
viewtopic.php?p=14887116#p14887116
viewtopic.php?p=17792735#p17792735

  Fagot48

Member
Статус: Не в сети
Регистрация: 01.01.2020
То есть полный боекомплект, затыки могут произойти лишь во время прошивки биоса...как шьётся данная плата? Прищепкой или из под винды? Процессора у меня нету на руках так что скорее всего через прищепку...Но я в принципе могу чела попросить чтоб мне заранее биос модифицировали под QTJ1...Единственно вопрос - могут ли мне это сделать КОРЯВО И ХРЕНОВО? Так как я привык всё делать сам и очень занудливый в этом плане....От меня лишь потребуется всё установить и не обосраться с памятью...Совсем убогую брать не хочу чтоб на спичках не экономить но и G.Skill "цыганская" тоже как бы нафиг надо...Вдруг платформу поменять захочу на DDR4? Нужно цена качество

Добавлено спустя 1 минуту 25 секунд:
КапитанНемоЛуганск писал(а):
Fagot48 думаю, имея 23к лучше уже на 1200 сокете брать

за 23к я только одну плату куплю и говнопроц на типа i5 10400f...Это не наш метод. Хочу секса, СЕКСА! Только хардкор.... QTJ1 я так понимаю и 10700k в рот напихает с проглотом

Добавлено спустя 4 минуты 58 секунд:
Главное знать какие будут подводные камни с QTJ1 и Maximus 8 hero? Типа PCI-E слоты и проблемы с гипертрейдингом...

_________________
QQLS+кастом крышка, APEX IX, Ball. BL2K16G30C15U4R 2rank 2x16, 3080 ti gamerock oc, SF 850w titanium, PM981A 1tb, TT core X71 TG

  BOBKOC

Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
Fagot48 писал(а):
Совсем убогую брать не хочу
Crucial Ballistix **30C15U4** те как вариант. на этой(hero viii) мамане съёмная микросхема, так что прищепка не понадобится, прям в программер её засунешь. Кстати, в онлантрейде, можешь и апех9 поглядеть ;)


Последний раз редактировалось BOBKOC 29.03.2021 19:23, всего редактировалось 1 раз.

  Fagot48

Member
Статус: Не в сети
Регистрация: 01.01.2020
BOBKOC писал(а):
Кстати в онлантрейде можешь и апех9 поглядеть

спасибо за наводку. А в чём будет профит? Я maximus hero 8 за 7990р с рук возьму...Дорого чи шо?

_________________
QQLS+кастом крышка, APEX IX, Ball. BL2K16G30C15U4R 2rank 2x16, 3080 ti gamerock oc, SF 850w titanium, PM981A 1tb, TT core X71 TG

  kashiro

Member
Статус: Не в сети
Регистрация: 23.06.2020
Откуда: 66 регион
Fagot48 два диска NVMe на Z170 не воткнешь тупо, QTJ1 это тот же QQLS, смысла в переплате нет. Бери Хиру или Арех 9-10 и всё будет ок. Память бери Crucial Ballistix 2x16 с ХМР 3000-3200. Кулер выкинь, иначе будешь как тот клоун сверху с отколотыми краями кристалла. Возьми воду 240-280 нормальную.

_________________
12700K/Z690 iCraft/Zalman Reserator5 360/Asus LC 3080Ti/2x16Gb DDR5 Corsair 6200-36-39-39-76/Corsair RM850x/Mucai N2788

  Fagot48

Member
Статус: Не в сети
Регистрация: 01.01.2020
kashiro писал(а):
два диска NVMe на Z170 не воткнешь тупо

у меня второй диск через переходник X16.
kashiro писал(а):
QTJ1 это тот же QQLS

Я хочу qtj1....
kashiro писал(а):
Бери Хиру или Арех 9-10 и всё будет ок

какую именно? Я в Екатеринбурге, ткни меня носом в онлайн трейде чё взять? Я нашел на Лохито Maximus 8 Hero за 7990 с рук почти целку фул комплект.
kashiro писал(а):
Память бери Crucial Ballistix 2x16 с ХМР 3000-3200

Спасибо!!
kashiro писал(а):
Кулер выкинь, иначе будешь как тот клоун сверху с отколотыми краями кристалла

Ну он же огромный и мощный? топовый кулёк....Если я грамотно проклею лезвия ножа канцелярского и без фанатизма закреплю....Или опасно? Руки то у меня не из жопы

Добавлено спустя 1 минуту 30 секунд:
Мне главное с мамкой определиться, взять самую крутую. На спичках не экономлю, 1-2 рубля для меня не вопрос, главное чтоб поменьше возни... и проблем так как у меня обвес очень много на PCI-E слотах.


С водой я вообще дел никогда не имел да и тратиться не хочу..

Добавлено спустя 1 минуту 37 секунд:
У меня корпус Full Tower и блок питания Super Flower Ledex Titanium 850w. Полный фарш, нужна лишь мать самая крутая...Допустим Apex 9....Какой точно брать? Вот этот?

https://www.onlinetrade.ru/catalogue/ma ... 91214.html

или какой? Завтра уже планирую бабки тратить, спасайте....

Добавлено спустя 17 секунд:
корпус Thermaltake Core X71 TG

_________________
QQLS+кастом крышка, APEX IX, Ball. BL2K16G30C15U4R 2rank 2x16, 3080 ti gamerock oc, SF 850w titanium, PM981A 1tb, TT core X71 TG

  BOBKOC

Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
Fagot48 писал(а):
Дорого чи шо?

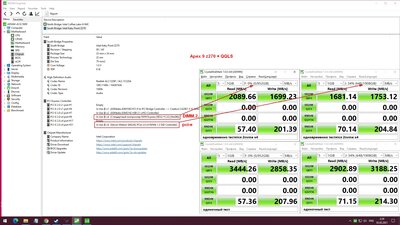

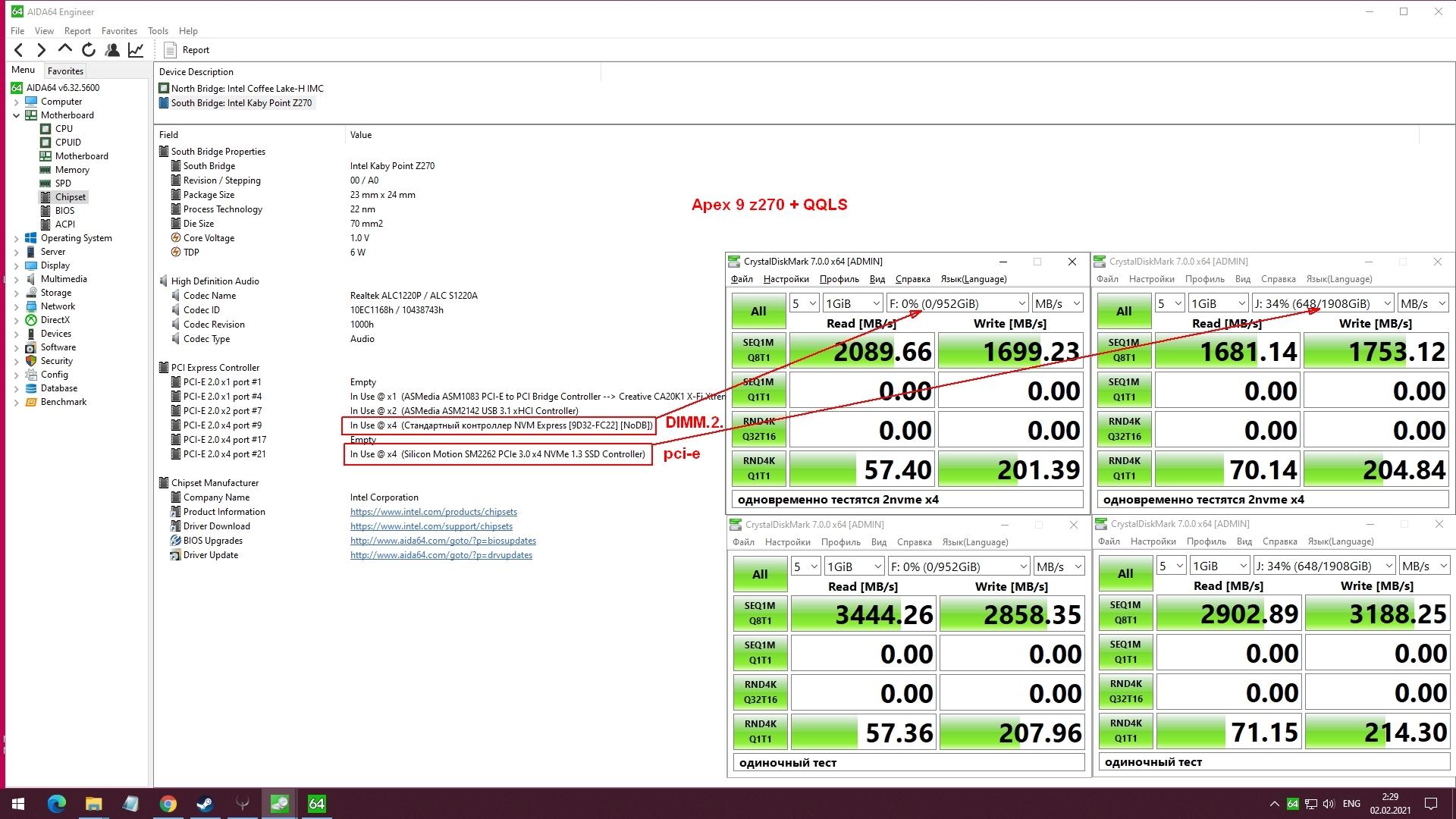

ну у тя 3nvme, как я понял, у апекса9 - 2 цепляются на димм2модуль и оставшийся можно в крайний слот(через переходник) , но так или иначе все они будут ограничены x4↓(эт если например запустить тесты на всех них одновременно)
↓
Вложение:
2nvme_2.jpg [ 729.22 КБ | Просмотров: 1142 ]


  Fagot48

Member
Статус: Не в сети
Регистрация: 01.01.2020
BOBKOC писал(а):
Кстати, в онлантрейде, можешь и апех9 поглядеть

Может надо вообще брать мать на Z370? Я то откуда знаю...Так чисто на дурака предположил Z170..Сейчас выяснил что можно и Апех 9 взять, там разница 2 рублей. Для меня не критично ещё и новая будет... Подскажи пож) Ссылку кинь если можно, на самое лучше и безпроблемное...Ну и на память тогда уж на 32гб (комплект 16х2).


У меня 1 NVME стоит в слоте, а другой в PCI-Ex16 через переходник))) А третий NVMe я уже буду сбагривать вместе с китайским барахлом на 2678v3

Добавлено спустя 2 минуты 13 секунд:
BOBKOC писал(а):
у апекса9 - 2 цепляются на димм2модуль

Где такой модуль взятЬ?)

А ещё есть Maximus 9 HERO. Она ещё круче чем Apex? Смысл есть?

Добавлено спустя 5 минут 5 секунд:
У меня сейчас в голове каша...Но скорее всего лучше тогда уж брать с магаза новую Asus IX Apex за 9900р чем с рук Maximus VIII Hero за 7990р.... без гарантии

Добавлено спустя 5 минут 8 секунд:
BOBKOC писал(а):
ну у тя 3nvme, как я понял, у апекса9 - 2 цепляются на димм2модуль и оставшийся можно в крайний слот(через переходник) , но так или иначе все они будут ограничены x4↓(эт если например запустить тесты на всех них одновременно)

Обзоры посмотрел, да. Мне Apex 9 очень нравится...Это получается самый лучший выбор по цене качество? А смогу ли я сам прошить беспроблемно биос не выпаивая имея программатор и прищепку?

_________________
QQLS+кастом крышка, APEX IX, Ball. BL2K16G30C15U4R 2rank 2x16, 3080 ti gamerock oc, SF 850w titanium, PM981A 1tb, TT core X71 TG

  Vovarez

Member
Статус: Не в сети
Регистрация: 24.10.2020
Fagot48 писал(а):
Где такой модуль взятЬ?)

Он в комплекте с платой идет, вставляется рядом с двумя слотами под память.
  nightman-

Member
Статус: Не в сети
Регистрация: 07.01.2012
Fagot48 писал(а):
Всем добрый вечер. Планирую купить с нуля QTJ1 за 15200р примерно и с рук почти новую Asus maximus hero viii на z170 за 8000р с лохито. Есть несколько вопросов. Ну во-первых - целесообразность покупки? Сам я нахожусь в Екб территориально.


У меня недавно была похожая ситуация, решил делать промежуточный апгрейд, чтобы получить почти топ начинку, но за разумные деньги и года 3 не парится, пока будет переход и оптимизация на новые архитектуры, ddr5, pci-e 4/5, usb 4 и т.д. Выбрал QQLS, т.к."почти аналог" 9900к. Первый CPU пришел не рабочий. Продовец адекватный, снял ему видео, пробовал на 3-х платах запустить с кучей вариантов биоса, потом договорились на новый проц. Я доплатил, взял QTJ1. Но надо понимать, что скорее всего это тот же QQLS. Уверенность на 99%. Просто под другим названием. В принципе так же 10700К это 9900К, с другими частотами в стоке (хотя кого они волнуют, в стоке).
У меня были соображения, точнее надежды, что это будет проц из более поздних партий с более обкатанным процессом производства, и надежда на шанс более удачного экземпляра. Поэтому доплатил. С промиками и купонами, да около 200$ вышло старый + доплата.
Думаю более опытные товарищи подскажут, но скорее всего QQLS=QTJ1.
Проц рабочий, сейчас как раз тестируется. Занятно, у людей на 9900К проблемы в температуре, а у меня с жм под Arctic Freezer II 420 в Prime95 с AVX2 до 75С на 1.38V не доходит.
Плату я новую брал Asus Apex IX Z270. Очень круто. Немногим меньше 9500. Не знаю сейчас есть или нет.
Память лучше Samsung b-die, если нужен максимум, но для разгона лучше 2 планки, а не 4. А найти этот Самсунг в 16Гб модулях по нормальной цене проблема. Может кто тут подскажет.
У меня баллистики на микронах, взяли 3000 Мгц, выжал что мог, но не рекорд, хотя в целом по мутантам очень не плохо по чтению и записи.
Углубись тут в тему по самсунгам, может что найдешь.

Fagot48 писал(а):
Какие ещё подводные камни могут быть? Хочу всё гнать до усрачки.


Тут вся тема про камни :)
Я тоже хотел погнать, но надо понимать, будет зависеть от конкретных экземпляров камня и памяти.

Fagot48 писал(а):
Стоит ли всё это затевать?

Тебе решать, надо оно реально или нет.

КапитанНемоЛуганск писал(а):
думаю, имея 23к лучше уже на 1200 сокете брать

У меня была мысль, если простые брать 10700, без разгона, то в DNS акции были проц + мать + память с 20% скидкой или как-то так.
А если разгон, тут все же материнка нужна более-менее, 10700 это минимум 25, в итоге от 40 или от 60, если мать аналог Hero. А так за 25 топ мать + камень. С разгоном ОЗУ минус конечно.

Fagot48 писал(а):
Единственно вопрос - могут ли мне это сделать КОРЯВО И ХРЕНОВО?

Запросто. Там ещё, даже если заработает могут быть проблемы или захочется сменить ME, т.к. на разных версиях может немного отличаться разгон памяти. У меня разница в 100-200Мгц сразу была.
Нужен другой любой комп под рукой, чтобы без проблем прошиться если что.

Fagot48 писал(а):
QTJ1 я так понимаю и 10700k в рот напихает с проглотом

Нет. В стоке частоты ниже. Хотя кому они тут в стоке нужны.. Ах да я это уже говорил.
По разгону в общем одинаковы, будет зависеть от удачности конкретного экземпляра. Но QTJ1 сольёт всё равно из-за ограничений по разгону памяти.

_________________
QTJ1@5.0 • Apex IX • Liquid Freezer II 420mm • CruBall 2x16Gb@3000• GTX1070 OC • 970 Evo Plus 1Tb • CM Storm Trooper • Silencer MK III 850w • HP X34

  kashiro

Member
Статус: Не в сети
Регистрация: 23.06.2020
Откуда: 66 регион
Fagot48 ты в курсе, что когда вставляешь в х16 видяху и ещё что-то, то скорость делится и обоих режим х8-х8? Бери с магаза Арех и память там же за 15к, эти 2 тыщи можно сэкономить взяв QQLS вместо QTJ1, зато у тебя нормальная мамка оверклокерс кая, на которой можно такой секс устроить, что тебе и не снилось. Про кулер почитай тему, тут есть один человек не так далеко с Мачо тоже))))
По факту кулер ничего из себя не представляет, кроме как огромные размеры.
Поверь мне, у меня всё перечисленное железо было и многое осталось. Модуль Димм2 в комплекте идёт с мамкой

_________________
12700K/Z690 iCraft/Zalman Reserator5 360/Asus LC 3080Ti/2x16Gb DDR5 Corsair 6200-36-39-39-76/Corsair RM850x/Mucai N2788

  Kaena13

Junior
Статус: Не в сети
Регистрация: 22.03.2021
Puhlic писал(а):
А вообще, я бы с твоим везением, лучше бы куда-нибудь сходил, карму бы почистил...

с кармой всё ОК

надфиль поищу....
  Fagot48

Member
Статус: Не в сети
Регистрация: 01.01.2020
kashiro писал(а):
ты в курсе, что когда вставляешь в х16 видяху и ещё что-то, то скорость делится и обоих режим х8-х8? Бери с магаза Арех и память там же за 15к, эти 2 тыщи можно сэкономить взяв QQLS вместо QTJ1, зато у тебя нормальная мамка оверклокерс кая, на которой можно такой секс устроить, что тебе и не снилось. Про кулер почитай тему, тут есть один человек не так далеко с Мачо тоже))))
По факту кулер ничего из себя не представляет, кроме как огромные размеры.
Поверь мне, у меня всё перечисленное железо было и многое осталось. Модуль Димм2 в комплекте идёт с мамкой

Хорошо, значит тогда 1) QQLS (завтра под промики оформлю) 2) Apex 9 с ОТ за 9600р 3) Балики на которые ты дал ссылку в ОТ ииии.....секс

kashiro писал(а):
ы в курсе, что когда вставляешь в х16 видяху и ещё что-то, то скорость делится и обоих режим х8-х8?

неа) не в курсе.

kashiro писал(а):
По факту кулер ничего из себя не представляет, кроме как огромные размеры.

Блин зараза у меня в корпусе 4 вертушки 200м от Ноктуа)) Их то девать некуда и кулер огромный...И паста у меня есть от Ноктуа NT-H2..Может и без ЖМ обойдусь? Чё точно 100% сломаю всё нафиг от такого кулька? а можно ли как то не сломать? У меня понимаешь обвеса дохера (вертушки сам понимаешь как чугунный мост стоят)

_________________
QQLS+кастом крышка, APEX IX, Ball. BL2K16G30C15U4R 2rank 2x16, 3080 ti gamerock oc, SF 850w titanium, PM981A 1tb, TT core X71 TG

  Temerel

Junior
Статус: Не в сети
Регистрация: 14.03.2021
svarmod писал(а):
Не путайте, там разговор шел про серийный образец 9900KF.
Для мутантов (в вашем случае) нужна отключенная версия ME_COR. Если у вас все работает нормально - нет смысла лезть.


А по микрокодам BE или DE есть какая статистика?
Сейчас зашит BE. Мать под разгон проца не подходит особо. Врм кипит пот нагрузкой даже с обдувом. Но вот из памяти хотелось выжать еще сока :) Сейчас она работает 2300 Cl12. Но самое интересное, если поднять напряжение то она стартует на 2400 , но пропускная способность падает в аиде с 34к на 30. Как будто барьер новый появляется, 2500 уже не стартует вообще никак
  BOBKOC

Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
nightman- писал(а):
У меня баллистики на микронах, взяли 3000 Мгц, выжал что мог, но не рекорд
эээ давай 3200-3300 мути в духе 13-17-17 . Насчёт же самсунгов B-die 2х16gb, они идут двуранговые и ты хрена с два заведёшь выше 2900(дальше, разве что по шине чутка)
Kaena13 писал(а):
а можно ли как то не сломать?
да по месту разберёшься(главное в горизонтальном положении разбираться ;) ) учитывая Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #17324011
  nightman-

Member
Статус: Не в сети
Регистрация: 07.01.2012
BOBKOC писал(а):
эээ давай 3200-3300 мути в духе 13-17-17

3000 14-16-16-32. Один модуль более удачный, там еще можно, но вместе тока так.
Я долго подбирал и тестировал.

_________________
QTJ1@5.0 • Apex IX • Liquid Freezer II 420mm • CruBall 2x16Gb@3000• GTX1070 OC • 970 Evo Plus 1Tb • CM Storm Trooper • Silencer MK III 850w • HP X34

  Fagot48

Member
Статус: Не в сети
Регистрация: 01.01.2020
BOBKOC писал(а):
эээ давай 3200-3300 мути в духе 13-17-17

бобкос, ткни ещё носом пожалуйста, какие балики взять в ОТ? Мамку Апекс 9 уже заказал... ЧТоб прям до усрачки гнать до 3200.

Точно брать QQLS а не QTJ1?

_________________
QQLS+кастом крышка, APEX IX, Ball. BL2K16G30C15U4R 2rank 2x16, 3080 ti gamerock oc, SF 850w titanium, PM981A 1tb, TT core X71 TG

  Kaena13

Junior
Статус: Не в сети
Регистрация: 22.03.2021
Fagot48 писал(а):
Главное знать какие будут подводные камни с QTJ1 и Maximus 8 hero? Типа PCI-E слоты и проблемы с гипертрейдингом...


никаких проблем не будет, смотри мои посты чуть выше
мне все М8Н, достались по 5т.р. штука, я ставил QQLS, различие с QTJ1 в 100-200 МГц
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 22327 • Страница 592 из 1117 • <  1 ... 589  590  591  592  593  594  595 ... 1117  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 21

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
