Обсуждение материнских плат ASRock на чипсете Z170/Z270 и всё, что с ними связано.
FAQ будет создаваться в процессе поступления информации.
===========================
Как установить Windows 7
Из-за ограничений чипсета при установке ОС Windows® 7 на эту МП вам нужна утилита «Win 7 USB Patcher», загрузочная флешка с Windows 7.
Данную операцию подготовки установки 7-ки нужно производить на любом другом компьютере.

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================================================
По тестированию памяти:
Пользуем программу- скачиваем отсюда:

или отсюда

настройки для теста памяти:

Настраиваем в точности, как на скрине.. При запуске проги- на ошибку драйвера жмяк- ОК, отключение безопасного режима жмяк- ОК..
==================================================================================
О чипсете Z170

офф. сайт ASRock
На сегодняшний день представлены платы на чипсете Z170/H170/B150 и H110.

================================================================

Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=========================================
FAQ по разгону процессоров с "К" и без "К"- обновляется....




=====================================================================================
В связи с блокировками Минкомнадзора скриншоты могут не прогружаться у некоторых пользователей.
Для решения этой проблемы весь FAQ камрад ket[CHUP] загнал в формат PDF.
За что ему спасибо...
https://yadi.sk/i/2LXUiFOw3SekYx
=====================================================================================
Уважаемые друзья, при общении соблюдаем Правила конференции.

ASRock Extreme 6
Иногда при старте виснет с кодом 62, нажимаешь ресет и всё грузится нормально.
CMOS очищал как написано в мануале. Что ей ещё надо?)

Ребят, а есть аналог ASRock Fatal1ty Z170 Professional Gaming i7, но с одной сетевухой?
Из функционала нужно (беру i7 6700K или i5 6600K , не определился ещё и G.SKILL F4-2133C15Q-32GR (8x4 kit)):

• ATX
• Возможность разгона (проц буду скальпить и ставить водянку)
• М.2 сокет Gen3 x4 (ссд под него пока нет, докуплю потом)
• Пара USB 2.0 под специфические девайсы
• USB 3.1 пока не нужен, но мало ли, что в дальнейшем потребуется

Две сетевухи мне не нужны точно, может есть что аналогичное и подешевле?

Эти биосы для разгона non-K выйдут из беты когда-нибудь?

Отсюда:
http://www.asrock.com/news/events/SkyOC/


Как же за температурой следить?

Это мать для 3-4 SLI, даже думать не надо, конечно i7.
Но если будет 1-2 карты, то точно эту мать нет смысла брать.
Есть же модели младше, Extreme6 и Gaming K6, там всё то же самое, только 1 порт М2 вместо 3, 8 каналов сата вместо 10, 1 сетевуха вместо 2, 1 HDMI вместо 3 (зато на I7 нет DisplayPort вроде), 2 и 4 порта USB 3.0/2.0 вместо 4 и 6. USB 3.1 есть везде 2 штуки.

Хочу собрать ПК на основе 6600К и R9 390 и DDR4. SLI и Crossfire не нужен. Какую материнку рекомендуете взять? Лучше недорогую, конечно. Сам разгоном не занимался, старому компьютеру уже 6 лет. Слышал, что современные материнские платы сами разгоняют процессоры, это правда?

Отрепортил на форум AIDA64, исправили, теперь все напруги показываются правильно на ASRock материнках. Ну по крайней мере на моей Extreme6 так
https://forums.aida64.com/topic/3198-vc ... 6/?p=14293

To All
Заказал себе для HTPC ASRock Z170 Gaming-ITX/ac. Инфы, т.е. отзывов пользователей по материнке мало. Гнать пока не думаю, хотя... как знать.... руки зачешутся,- погоню. Core 2Duo E8400@4.25 гГц на воздухе вон уже седьмой год пашет как проклятый))). Кто имел с ней дело и может посоветовать/отговорить от покупки пожалуйста отзовитесь. У меня основным критерием выбора послужило наличие портов HDMI 2.0 и DP 1.2 поддерживающих 4К. И USB 3.1c, хотя на этой матери похоже это маркетинговая динама. Скорость заявлена 10 Mbit, читай USB 3.0. Тем не менее оснащена она ИМХО лучше чем конкурентки.

Всем доброго времени суток. Столкнулся с такой проблемой. Нужно сделать рэйд из hdd. При этом есть еще твердотельник под систему. Уже всю голову сломал, помогите плиз! Материнка ASRock Z170 Extreme4.

Все парни, отбой, сделал. Классная плата, кстати, эта ASRock Z170 Extreme4. Я доволен:)))

Недавно обзавелся платой ASRock Fatal1ty Z170 Gaming K6
и задался идеей заиметь новый быстрый SSD диск на 200-500 гб естественно заинтересовали варианты под М2 разьем

ввиду далеко не лутшего понимания технического английского
и промто перевода в и без того куцей инструкции так и не понял, что за что цепляется при подключении SSD в М2 порт
2 шт сата-экспрэс занимают каждый по 2 простых сата порта, это понятно а вот с подключением в разьем М2 не так всё ясно
разъем M Key SATA/PCI-E Gen3 x4 с поддержкой карт Type 2230/2242/2260/2280/22110 (длиной до 110 мм)
как следует из описания он сочетает в себе мини-сата и PCI-E х4
но за счет чего? если диск имеет интерфэйс мини сата то за счет отключения каких-то из 8ми сата портов или это "9й" порт и ничего с другими портами не делит?
если-же диск PCI-E x4 (например SSD Samsung 512Gb MZ-V5P512BW 950 Pro 2) то он будет брать уже PCI-E линии, то опять-же какие? от 3го длинного слота на матери или откуда?
и не будет ли он занимать канал одного-двух из 8ми сата портов?
напрямую об этом официально нигде не написано, однако из описания на никсе:
SATA 0-1: совмещен с SATA Express и недоступен при установке M.2, SATA 4-5: совмещен с SATA Express
можно предположить что М2 "занимает" порты сата 0 и сата 1 равно как и недоступность подключения сата экспрэс при наличии М2 модуля, но при этом непонятно будет ли сохранятся работоспособность портов сата 0 и сата 1 или нет

вопрос важен потому как имеется большое количество сата винтов (12) большая часть (в данный момент 7) из которых проживает в основном компе
М2 рассматривается как способ освободить еще один порт, сейчас занятый системным сата ССД диском
купил бы мать с 10 сата портами, но в городе не было а под заказ везти слишком долго, да и ценник на них раздут

З.Ы. покопался и нашел в обзоре клона в лице ASRock Z170 Extreme6 нашел следующую фразу:

насчет мини сата всё ясно, а вот с PCI-E непонятно, отключится только по сути бесполезный и не самостоятельный разъем SATA_EXP0 или вместе с ним еще и сата 0 и сата 1...

из того-же обзора:
то что линии берутся от логики и так понятно, непонятно за счет каких-то разъемов или за счет не занятых линий

SERO91988

Написано же у них на сайте)
http://www.asrock.com/mb/Intel/Fatal1ty ... ifications

НАВЕРНОЕ написаное на оф сайте я прочитал во вторую очередь после инструкции (весьма урезаной на всех языках кроме английского)

фразу можно трактовать по разному, как полную неработоспособность всех вариантов кроме одного или как полную несовместимость для сата и сата экспрэс(очевидно) или для М2 и сата экспрэс (вероятно)
м2 и сата (под вопросом особенно с PCI-E диском)
такаяже формулировка имеет место и в описании Z170 OC Formula там походу вообще половина портов может быть недоступна...

поэтому хотелось бы услушать владельцев такой-же матери или клонов о возможности / невозможности иметь 8 сата винтов и М2 PCI-Eх4 ССД диск
ну и вопрос о том откуда берутся линии остаётся открытым,

З.Ы. склоняюсь к тому чтобы не рисковать и взять твердотельник комплектуемый переходником в карту расширения PCI-E х4

SERO91988
"If either one of them is in use, the others will be disabled."
"Если хотя бы один из портов используется, остальные будут отключены". Как ещё это можно трактовать?
Линии чипсета используются для любых устройств (USB/SATA/PCI-E), так что не важно, что подключено.
У меня ASRock Extreme6, но столько винтов нет, чтобы проверить)) К тому же каждая модель может иметь разное распределение линий чипсета.

А Вы Мюсье знатный извращенец. По факту же оратор выше правильно истолковал ответ на Ваш вопрос.

А кто-то брал себе уже ASRock Z170 Extreme4 ?
Как работает и какая у вас ревизия?
В обзорах вижу ревизию 1.03 и BIOS версии 1.00.


Моя же мать ревизии 1.04 и версия BIOS 1.60.

Обнови)
http://asrock.com/mb/Intel/Z170%20Extre ... ad&os=BIOS
http://asrock.com/mb/Intel/Z170%20Extre ... p?cat=Beta

Проверяйте южный мост на асроках... Часто кладут терможвачкк так, что она даже не прикасается к радиатору.

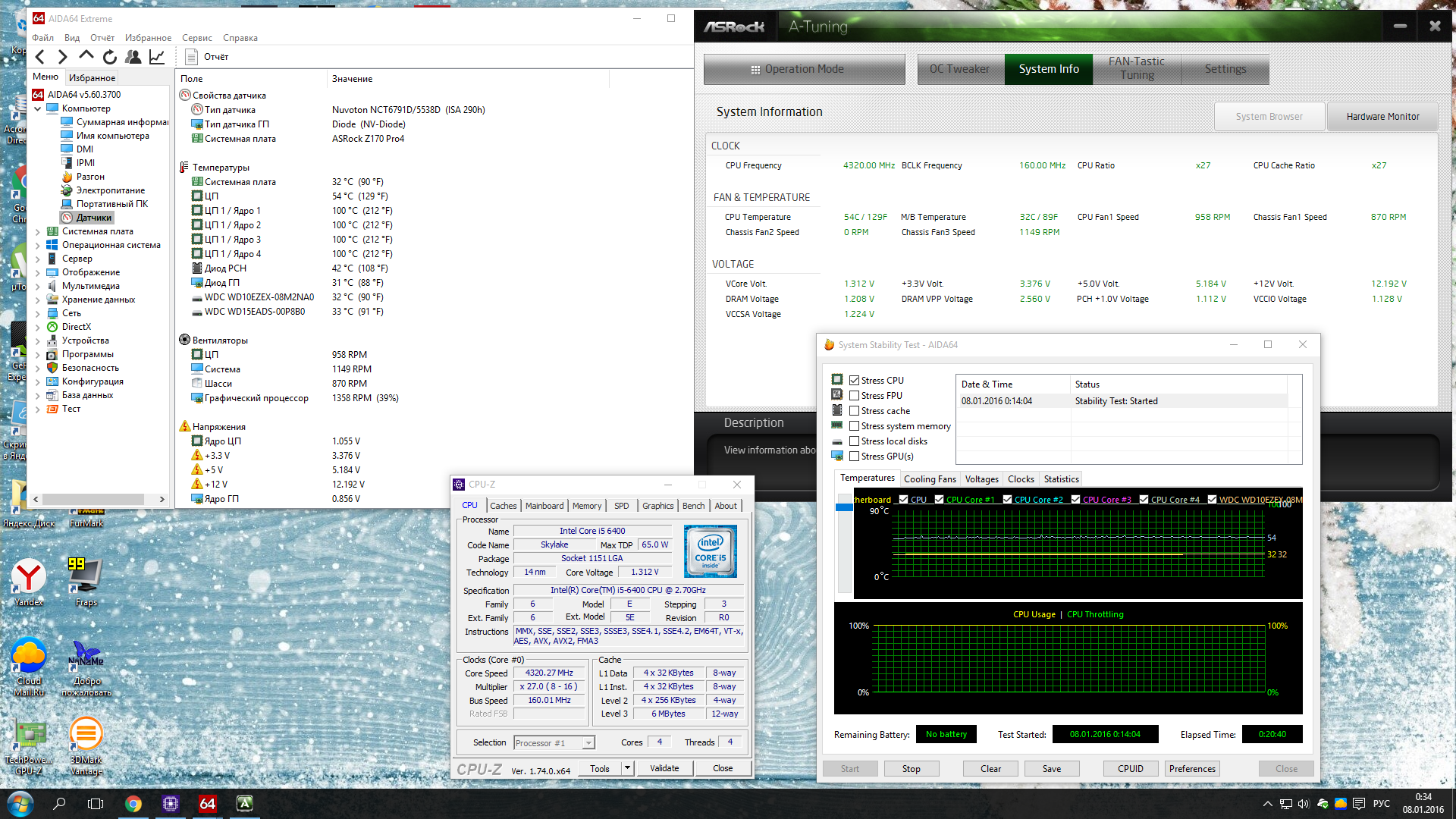

День добрый, друзья. Разогнал i5 6400 до 4,3ghz
Конфиг. в подписи. Все что сделал, установил последний драйвер с сайта Asrock "3.00 Support Sky OC".
Из биоса выставил постоянное напряжение на проц 1,35v., и частоту на множитель BCLK в 160mhz. Температура в простое 32С, в нагрузке 60С (прогрев всей системы), 55C (прогрев только CPU).
Весь разгон проходил при минимальных оборотах вентилятора на башне (из-за шумного кулера на макс.об., выставил в биосе режим "тишина"). Дальше гнать не стал, мне на постоянку хватит.
Видео разогнал, проц разогнал, следующая на очереди память от samsung ddr4 2133 8gb

И что? За вас порадоваться надо или как?
Да, и джуниоры, вечно путающие единицы измерения частоты, заслуживают перманентного бана по IP.
