Вольтмод на Kllisre X79P
Пользуяcь Kllisre X79P c E5-2650v2 с частотой 3,0 ггц был немного разочарован производительностью и заказал себе E5-1680v2 , в надежде разогнать его хотя бы до 4,0 ггц. На Kllisre был прошит портированный биос от "Купи дешево" с поддержкой разгона и избавлением от двойного старта.
Но не тут то было - проц на 4,1ггц даже не загружал виндовс, на 3,9ггц постоянно выдавал синий экрана и стабильно работал только на 3,8ггц . Конечно по сравнению с E5-2650v2 производительность заметно возросла, к тому же камень смог работать с памятью на 2133, у прошлого удавалось только на 1866, но все же хотелось 4,0 ггц. Это какой то психологический порог, которого хотелось достигнуть.
Посмотрев вольтмод на Хуанан с разгоном до 4,5 нашел по аналогии точки подключения.

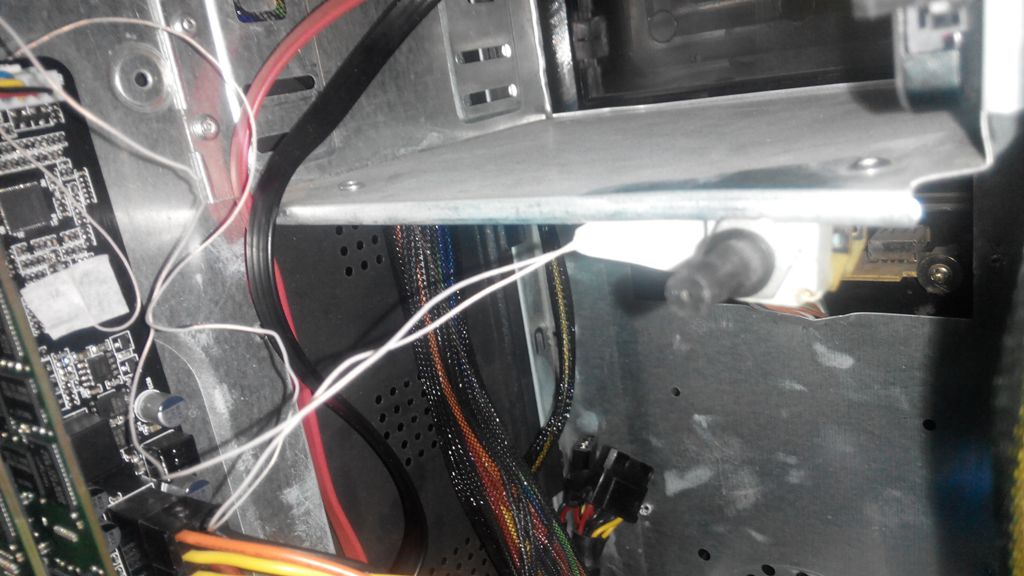

Точка одна - свободный контакт или рядом на резисторе (обведены обе) - но удобнее одну общую соплю припаять сразу на обе точки. Землю я взял с разъема кулера.


Ручка предварительно выставляется в максимальное сопротивление(перепроверьте тестером)

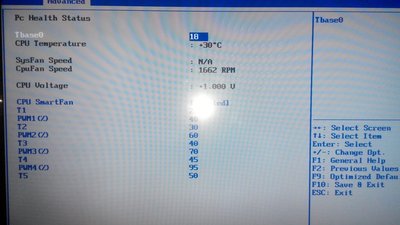

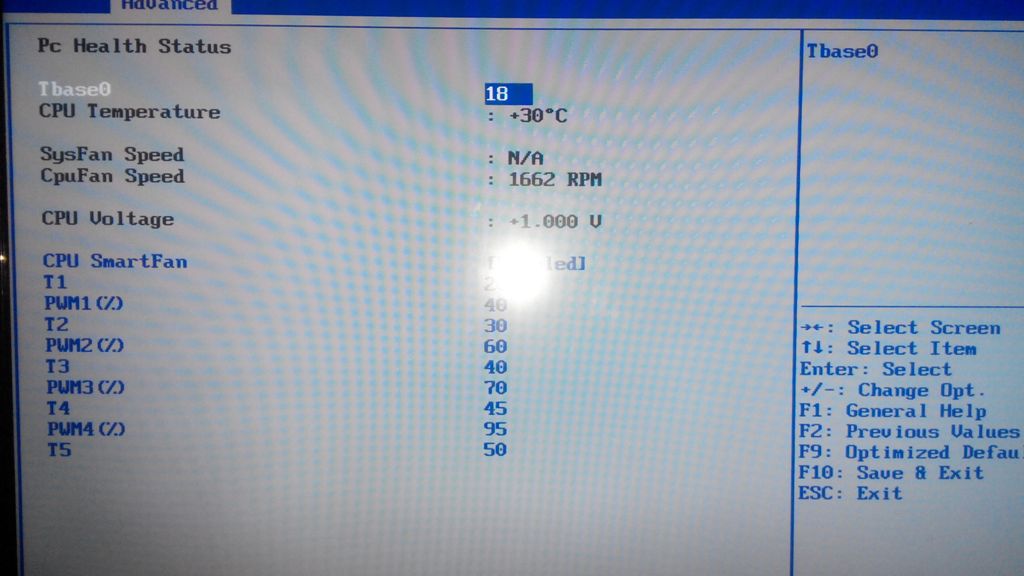

В биосе изначально показывало 0,944 вольт.
Сразу после подпаивания резистора в максимальном положении поднялось до 0,975 вольт.
Поворотом плавно на 45 градусов довел в биосе напряжение до 1,000 вольт.
В итоге стабильная работа на 4,1 ггц достигнута.

В CPU-Z под нагрузкой показывает около 1,2в - что странно , думаю там больше. А CoreTemp - показывают какую то чушь, как было 1,270, так и осталось. Думаю CoreTemp показывает не фактическое напряжение а расчетное по формуле.

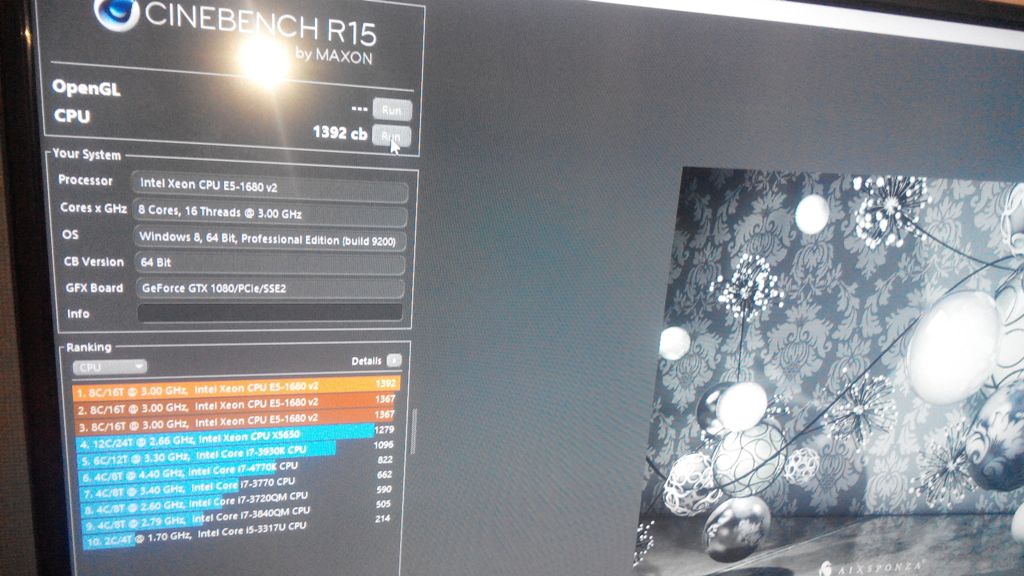

В общем на дешевой Kllisre на E5-1680v2 частота 4100 покорена.

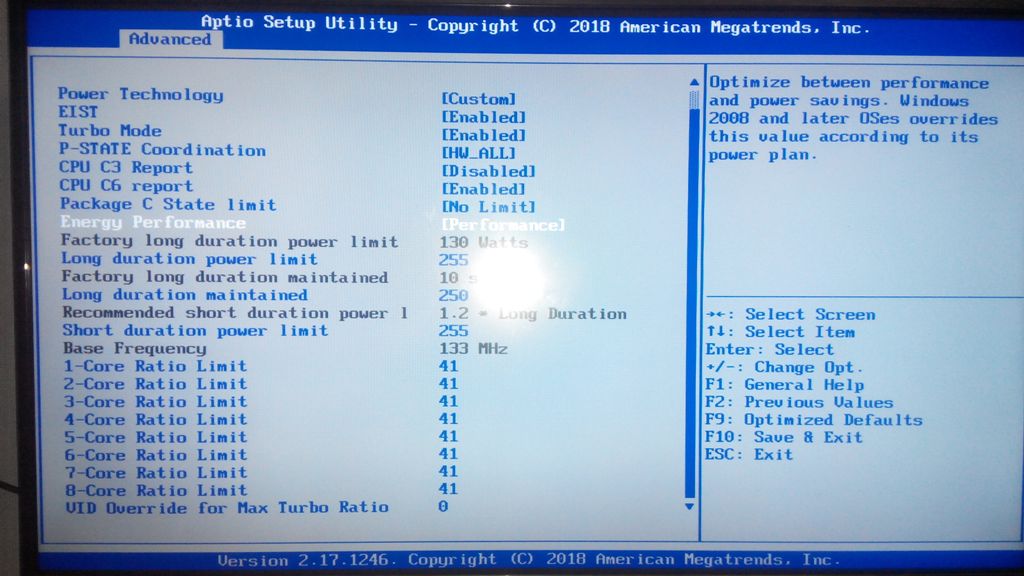

НО без ложк дегтя не обошлось - обнаружено, что pp0 limit стоит на 164 вата - если это прошито в биосе от Купи дешево, то буду благодарен автору если он найдет способ это исправить. Если аппаратно зашито на материнке, то ничего не поделаешь.
В итоге в тяжелых тестах при 100% нагрузке скидывает частоту до 3900 . Хотя в играх держит 4100.

Могу предположить что в комнате тоже "лето" и радиатор стоит на выдув то бишь продувается всем теплом из системника? И да, 1650 погорячее чем фуфыкс) Ну и чуда от дешевой водянки ждать не стоит)

Так что народ слышно по поводу м. 2 на plexhd / x79t на родном биосе? pcie 3.0 на nvme так и неработает только на портированном от x79-4m, но на нем смартфан кривой кулера на полную крутят и проги непомогают из под винды. Вот надо либо на портированом смарт починить либо на родном nvme


p.s. я так понял что на портированом неправильно определяется какаято микруха IO или чтото типо того, потомучто в аиде на родном было в самом верху в разделе датчиков было написано чтото типа " контролер NCT-55...." а на портированом нет и половино пораметров отсутствуеи.


p.s.s. а еще портированый биос почемуто дольше грузится...

капец китайцы зажлобились нет бы ценник на рублей 300 подороже но с допиленным биосом во всех отношения, а они так кидают

Вывод сам напрашивается не брать Kllisre X79P. С таким серьёзным процем E5-1680v2 шкура выделки не стоит.

А что по температуре в нагрузке и чем охлаждаешь

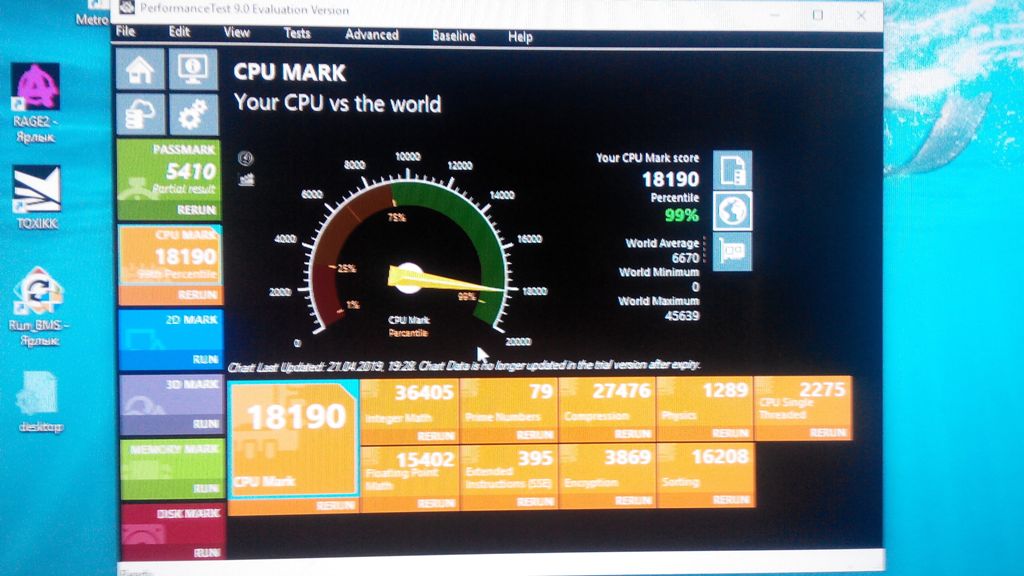

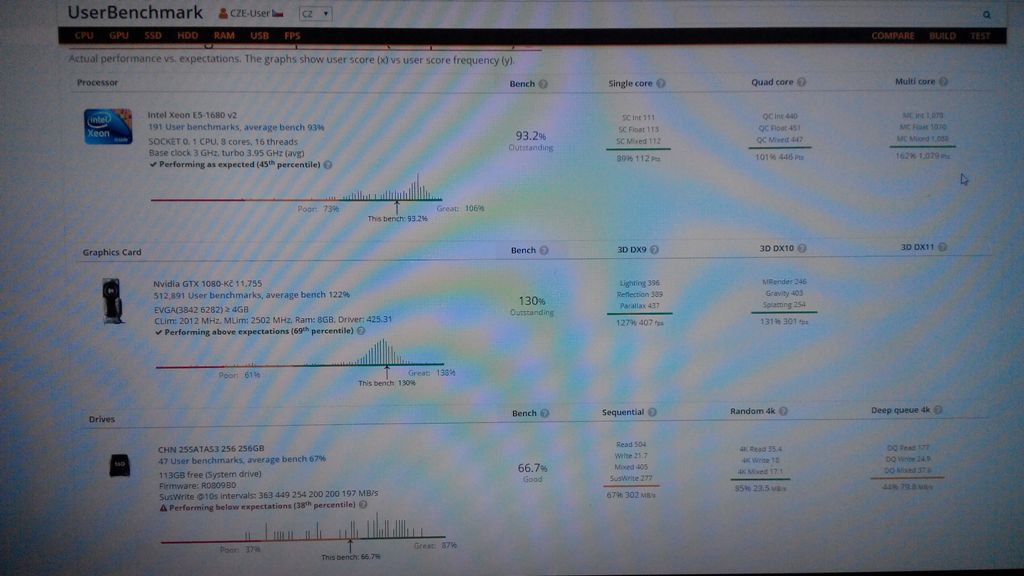

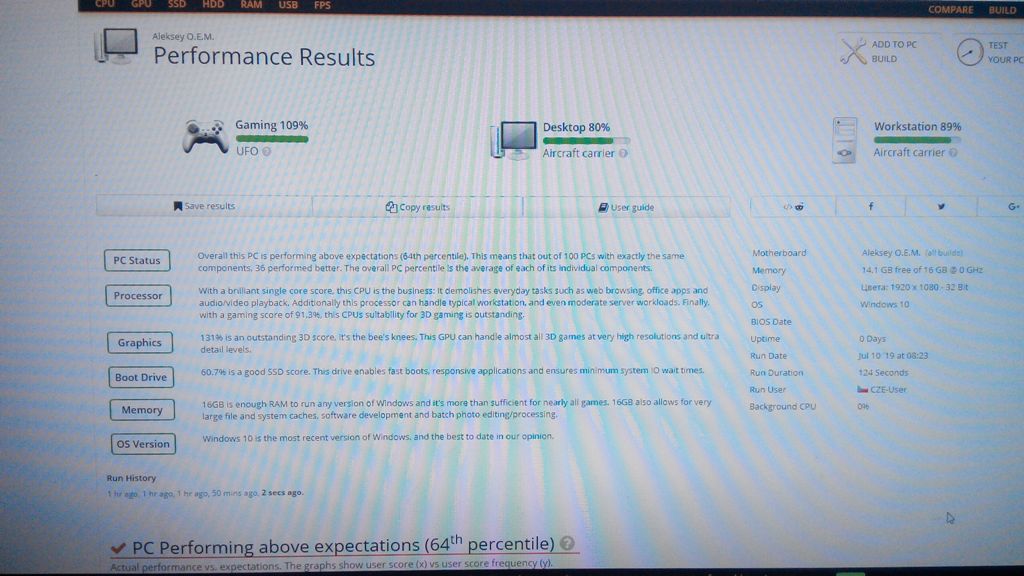

p.s. и есле не сложно можешь проц на 4.0-4.1 прогнать на userbenchmark.com

А что стоит? Все китайцы аналогичны. Что Хуанан что Плекс - так же паяют вольтмод. А на брендовых не работает ECC reg память. что по цене не сопоставимо.
И как раз я разочарован был с E5-2650v2 - а с E5-1680v2 меня все устраивает, тем более после вольтмода

Здравствуйте, господа!
Приобрёл тут плату ревизии 2.4F. Биос под неё не я нашёл, поэтому выкладываю дамп оригинального v4.6.5
полный — https://yadi.sk/d/Sy9pA-gyLGjpIg
малый — https://yadi.sk/d/aigia1ybMkPneA

И собственно, вопрос: на ней не работает сон, тупо отсутствуют пункты S3 POS only и S1 + S3 POS both. Есть только S1 POS.
Я нашёл дамп с X79U, там эти пункты есть и сон работает, но шить им свою мать чота опасаюсь. В UEFITool видно различия в этом пункте ACPI, но как его в своём дампе подправить правильно не могу понять. Опять же, достаточно ли будет только этого?
Если кто-то сможет помочь разобраться с этим вопросом, буду признателен. Сон и Wake on LAN очень нужны. Раньше биосы ковырять не приходилось...

P.S. Разгон памяти в моём биосе работает.

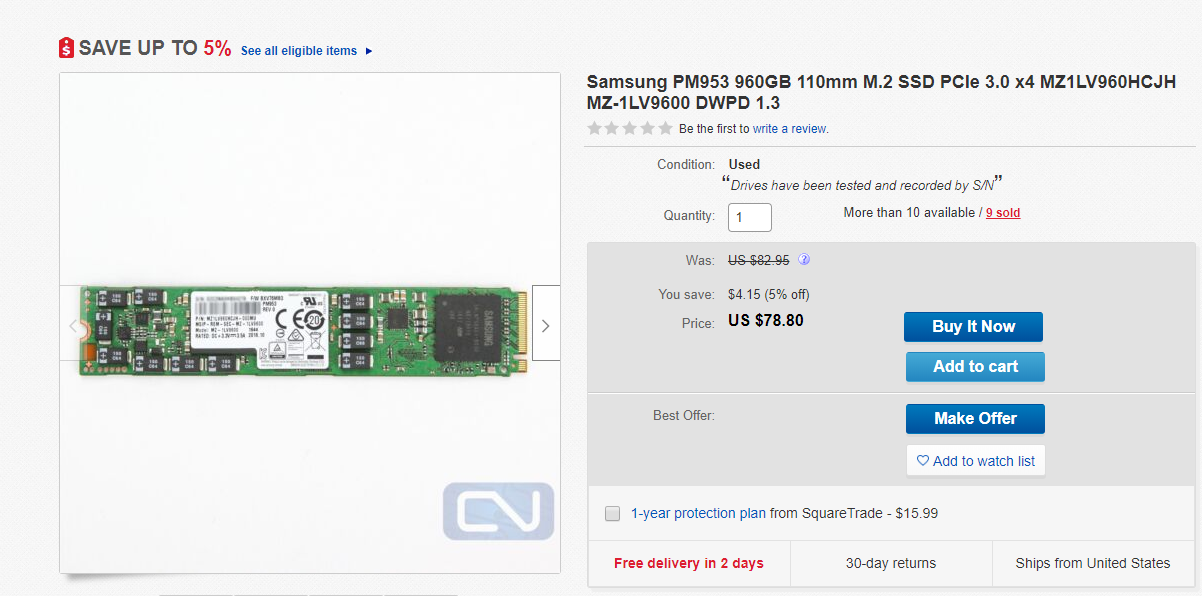

а как вам такой пирог )

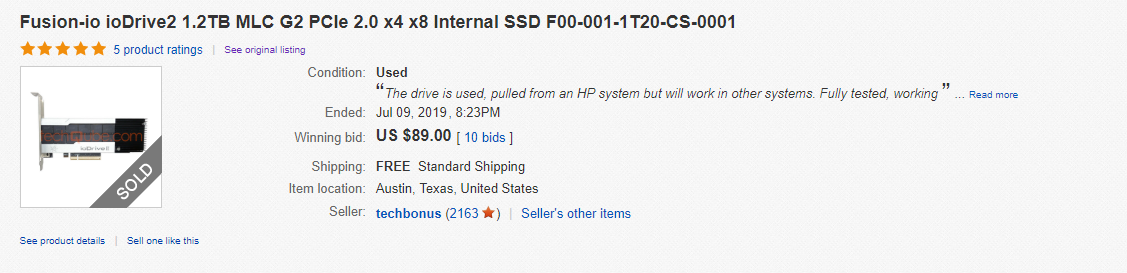

https://clck.ru/GzTi9

серверный сегмент пришёл и в нашу жизнь )
______________________________________________________

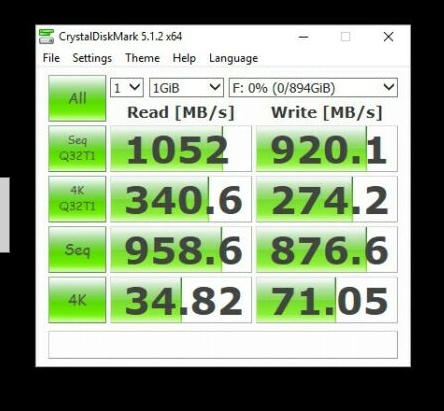

подвох в скорости, старая технология (неизвестна выработка )



https://clck.ru/GzTsV

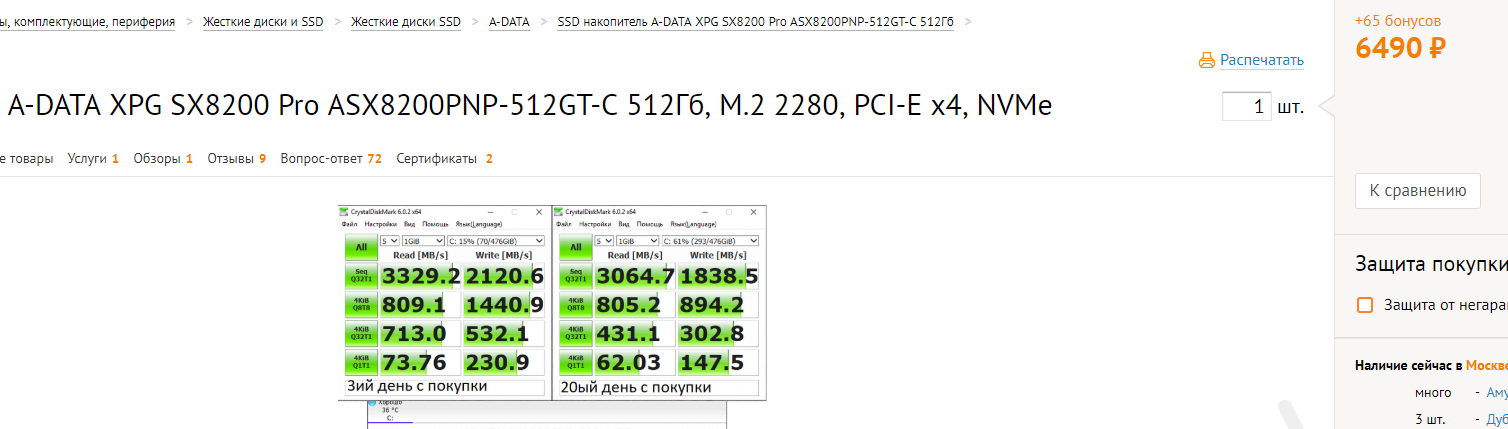

присмотритесь лучше к https://clck.ru/GzUDD
https://clck.ru/GzUNF

гарантия 5 лет (и гарантия это главное ) сломался или сломал взял поменял на новую модель, не понимаю я людей которые берут китайские за туже цену без гарантии

на мксимальной загрузке - 61 градус. Охлаждаю китайской 6-ти трубочной башней


Вообще странный тест, не понятно что относительного чего он меряет


Мне вот эти привычнее и понятнее

меня выписали,я дома. могу крутить комп

Привет коллеги!

Итак задам пару вопросов.

сегодня снял 2650v2 и водрузил на его место затычку-2620v2. Был удивлен что память успешно работающая на 1866 не заработала на ней снова. Перепробовал все настройки, потом додумал что контроллер-то камня не работает с 1866. И значит это тупик?
На 1866 память то побыстрее работала судя по тестам AIDA64. Максимум что я смог сделать это скинуть тайминги на 9-9-9-26 на частоте 1600 однако до показателей на 1866 как до луны

И я так понимаю что работать память на частоте 1866 мне с этим, а также с 1650V1 камнями не светит?






Далее некоторые здесь не могут определить что за чип хаба у них стоит. На этой закладке БИОС все показано. что б не снимать радиатор



По поводу доработки креплений куллеров без AMD крепления. Любой комплектный да и НЕкомплектный куллер можно посадить на любую доску используя сверло и метизы .

например







Ну и для любителей вольтмода камня мое исполнение. Тоже оказывается все просто при наличии увеличительного стекла



Надеюсь что то кому то будет полезно.

Добавлено спустя 2 минуты 37 секунд:


Обозначь какой камень используешь. Ибо если его контроллер не держит 1866, то наличие разгона памяти просто строчка в БИОСе

Добавлено спустя 2 минуты 50 секунд:


Привет коллега. Сделал аналогичный вывод и мигрирую на 1650v1. Опиши характер СВОЕГО вольтмода. у меня как на картинке выше. но знаю что еще можно что то сделать

С E5-2650v2 у меня память работала только на 1866 - с 1680v2 - стабильно 2133 - это разница между 16хх и 26хх Контрллер памяти в процессоре и от него многое зависит.
Так что у тебя все шансы на 2133 есть. Но на серии v1 контроллер памяти капризнее - как повезет.

Не совсем понял что интересует. Я все описал - в биосе вращая резистор поднял с 0,944 в до 1,000 в - Думаю в бусте все тоже сместилось на 0,0600 в.
Что там на самом деле - не знаю - CPU-Z показывает чуть менее 1,2 в нагрузке - может и правда, и тогда ещё запас по вольтмоду большой. Но дальше упираемся в pp0 лимит, поэтому я пока на этом результате остановился.

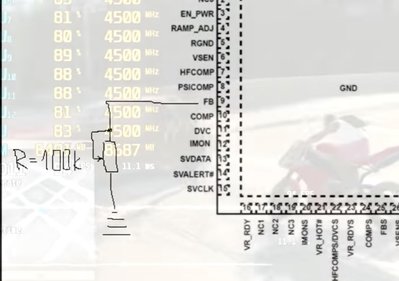

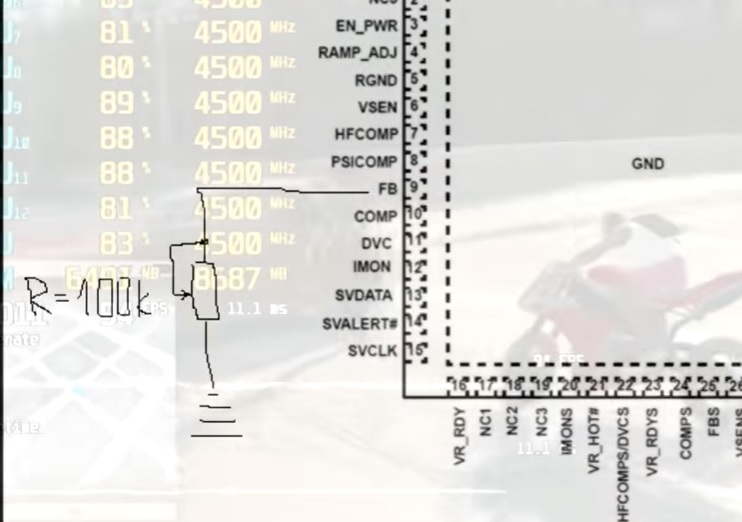

Ах да - я схема другая . я не 10 к вешаю между FB и VSEN а прост FB на землю шунтирую резистором в 100 ком

2650v2
Это не просто строчка, т.к. память на 1600, но взяла 1866, что видно из пропускной способности в ~60Гб/с и таймингов (12-12-12-32).

Уже увидел ))) мне вот что еще интересно сочетание вольтмодов. то есть будет ли работать вольтмод когда я еще и по твоему гайду у себя на доске сделаю. ну наверное будет. Напряжения складываются

Добавлено спустя 9 минут 57 секунд:



Ты не понял. У тебя камень 2650v2. Он по спекам держит родные 1866. И когда у меня он стоял то моя платформа тоже работала на 1866.

Я же спрашиваю/утверждаю что имея камни, которые по спекам держат ТОЛЬКО 1600 (2620v2,2689,2690,)НЕВОЗМОЖНО заставить работать на любой доске с любой памятью на частоте 1866. Это так?

Добавлено спустя 8 минут 47 секунд:
TO ALL

У кого из местных работает 1650v1 с 1866 памятью?

Добавлено спустя 10 минут 1 секунду:


А вот тут поподробнее. Как на китай-доске ты умудрился заставить работать на 2133 если с завода контроллер памяти может максимум 1866, а сам контроллер стоит в том же 1680v2? Грубо говоря сейчас в AIDA64 какая картинка у тебя в тесте Мем?

видел много видео. где на китай матерях пашет 2133.
в двухканале
это надо чтобы память могла.

Добавлено спустя 51 секунду:

спасибо

моя память четко могет на 1866, но как ее заставить работать также с 1650v1?

Добавлено спустя 1 минуту 28 секунд:


Вот именно , а главный вопрос с какими камнями эта память в этих роликах работала?

Для чего вам не хватает 2650 v2 ?

Ну тест на самом деле удобный, там можно все процы сравнивать между собой и не только процы также видюхи оперативу и тд. и даже можно набросать сборку и сравнить ее с уде существующей или также набросать вторую чтобы сравнить с ней.

на 2.47 хуанане 1333 спокойно погналась до 1886 с 1650 да и 2680 то же самое было.

Mitos2002
У вас система вообще не загружается с частотой памяти выше поддерживаемой процессором или загружается, но частота не та, которую выставили?

Во втором случае нужно разблокировать разгон памяти. Если вы используете биос, который делал я, то эта процедура уже выполнена.

Если даже с этой модификацией выставленная частота не сохраняется, то нужно уточнить два момента:
1) Когда прошивали биос, использовали ключ -rewrite? Это важно. Прошивать нужно командой fpt -rewrite -f bios.bin . По завершению вбить команду fpt -greset
После этого, уже загрузив биос, обязательно нужно сделать сброс к заводским настройкам (Load optimized defaults), сохранить, перезагрузиться.

2) Если пункт 1 точно был сделан верно, то проверьте меню Chipset -> North Bridge -> DDR Speed. Он должен быть Auto. После этого выставляйте нужную частоту в Performance Tuning.

Не знаю, как там на процессорах с заблокированным множителем, но на 1650 v1/v2 разгон до 2133 должен работать. Ну, кроме случаев, когда не тянет память или контроллер неудачный. Но даже в этих случаях должно либо вообще не загружаться, либо с ошибками/бсодами. Проверено и у меня и у других людей.
Вот скрин с моего компьютера:
#77

Только сразу предупрежу, такие результаты достижимы в 1% случаев с китайской шитой памятью. Да и с нешитой 1866 тоже редко получается нормально завести 2133, где-то с месяц назад народ уже жаловался на BCMA-чипы, которые на 2133 не хотят стабильно работать. Тут целая лотерея, т.к. должно сильно повезти и с чипами памяти и с контроллером памяти в процессоре.

Могу сказать, если пришлете полный или короткий бэкап
полный снимается fpt -d fullback.rom
короткий снимается fpt -d back.ro -bios
