Водяное охлаждение VRM на X99-TF
В общем, через полгода и у меня сдохли вентиляторы на VRM и пришлось что-то придумывать.
Поскольку на процессоре уже стоит водяное охлаждение, то и мысли были сосредоточены в этом направлении.
Водоблок был куплен на алибабе с самой адекватной ценой (кто-то упоминал подобный ранее) длиной 80мм (ищется, как «MOS Cooler»)
https://aliexpress.ru/item/4000026477833.html?spm=a2g0s.9042311.0.0.39df33edCtJG3M&_ga=2.143158589.94487.1598591656-1243331647.1577101595
перед установкой переставил пластины крепления (уши) и снял фаски на углах, где располагаются винты крепления. Прижимные пружины заменил на более мелкие от какой-то детской игрушки, т.к. пружины из комплекта очень жесткие и более длинных винтов под них я не нашел (но взял на заметку). Следует упомянуть, что драйвера имеют высоту выше мосфетов и попадают под водоблок (отож эти китайцы-хуананцы). Соответственно, если у кого есть шлифовальный станок с ЧПУ, то протачиваем основание водоблока со стороны выступания штуцеров на 0,5мм, глубиной 5мм во всю длину. У меня такой возможности не было (с Салюта я уволился), поэтому наклеил на мосфеты термоскотч в два слоя (термопрокладка от хуанана не вызвала доверия), а драйвера намазал термопастой GD900 (тоже с алибабы), ответную пластину радиатора (она остается), также промазал термопастой со стороны материнки. Рекомендую брать термоскотч шириной 25мм – пригодится для установки радиаторов на диски NVME.
https://aliexpress.ru/item/32833827745.html?spm=a2g0s.9042311.0.0.264d33ed82jEZB&_ga=2.185671969.94487.1598591656-1243331647.1577101595
https://aliexpress.ru/item/32901996388.html?spm=a2g0o.productlist.0.0.2e702bf28UV6FF&algo_pvid=3874f8ab-4eda-46c3-9139-b99de767f098&algo_expid=3874f8ab-4eda-46c3-9139-b99de767f098-1&btsid=0b8b034115985976198802600ed680&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
С мосфетами все стало отлично, но дросселя продолжали греться в тестах за 80гр, возможно, что для дросселя это и нормально, но рядом расположены конденсаторы фильтра и им такое соседство точно не по нраву. Да и вообще, я не люблю, когда что-то греется так, что рукой не дотронешься. Кстате, у кого есть возможность – померьте температуру (датчик под радиатор) элементов VRM с родным кулером от хуанана и 1650V3 через, скажем, 20 минут стресс-теста в аиде64 – подозреваю, что у вас волосы дыбом встанут.
несколько раз я все разбирал и переделывал, в итоге остановился на следующем варианте, который посчитал оптимальным, по итогам тестов и измерений:
на дроссели устанавливается Н -образный радиатор, чтобы иметь максимальную площадь контакта с корпусом дросселя. нашел в загашнике вот такие, они оказались очень подходящими и ничего пилить не нужно. (ищется, как радиатор «TO220»)
https://aliexpress.ru/item/32715811040.html?spm=a2g0o.productlist.0.0.86295030oB2m4j&algo_pvid=0b044f6c-57bf-47db-a51d-445459f87b91&algo_expid=0b044f6c-57bf-47db-a51d-445459f87b91-8&btsid=0b8b035615985946002692439ef1ee&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
На боковую поверхность дросселей нанес GD900 (со стороны мосфетов), а сами радиаторы клеил на термоскотч к верхней части дросселей, все должно быть плотно прижато. Далее наносим термопасту на наружную сторону радиаторов (также со стороны мосфетов) и прижимаем к ним водоблок. На этом все, наслаждаемся счастьем в тишине. Температуру выше 50гр я там больше не видел, что на датчике, что пирометром. Кстате, чуть не забыл – когда снимал родной кулер с VRM то винты его крепления открутились очень легко, т.е. рекомендую всем проверять их затяжку (подозреваю, что это происходит из-за усадки хуананской термопрокладки).
Контроллер вентиляторов и температуры
https://aliexpress.ru/item/32347094974.html?spm=a2g0s.9042311.0.0.264d33ed92oHxk&_ga=2.85543185.94487.1598591656-1243331647.1577101595
система СВО (SysCooling) - все с алибабы:
https://aliexpress.ru/item/32573693664.html?spm=a2g0o.store_home.productList_372047548.subject_2
RGB вентилятор, который лежит на видеокарте – для красоты, остался от воздушного охлаждения процессора. Писать, что все это глупо, дорого и т.п. – не стоит. В данном случае это конструктор, хобби для больших дяденек, которым приятно поковыряться с железом, собрать систему своими руками. И это даже не для понтов перед друзьями и коллегами, а для себя – любимых, хотя...
немного фоток https://yadi.sk/d/KREllw6nrEk_2g. Если не трудно - сохраните куда-нибудь, а то фотки могу случайно переместить

Ты воюешь не в той теме, тебе сюда ->
Китайский LGA2011 (Huanan X79 2.XX, X79Z 2.Xx, YW-X79-E, G218a, x79-m, ms-7777, 3.2x, 3.3A, 3.5a-c)

Всем привет помогите советом куда копать.
Материнка atermiter x99 d4 не видит NVME вообще не где не вбиосе, не в diskmgmt.msc ( протер все спиртом все равно...


2 проблема на передней панели звук пропадает как будто вынели засунили их (куда копать не знаю)
на задней панели все норм, пока писал этот пост 4 раза вылезло окошко #77

Allan , прежде чем повторно вопрос задавать, наверно стоило посмотреть, может уже ответили на первый раз...

Я остановился на таком варианте: 4.6Ггц 1.33V, жужалки на радиаторе выкл., сверху над радиатором вентилятор на выдув и все. С января работает, проблем не испытываю от нагрева, точнее даже и не думаю об этом, в стресс-тесты не играю, в бенчмарки бывает иногда.

GUIfptw64v0301
https://drive.google.com/file/d/162uZwj ... sp=sharing

Это, конечно, можно. Только разветвитель надо где-то заказать и дождаться получения непонятно когда. А прошиться можно хоть сейчас, если это сможет повлиять на работоспособность второго коннектора.


Помимо написанного выше, если проблему можно решить софтовым способом, то по мне так не за чем городить какие-то аппаратные костыли.


Какой из них первый? Плата не перешивалась, у меня заводской биос работает так, как было описано ранее: CPU_FAN2 не выдает ничего на ШИМ, результат - полные обороты и вой.
Про "угробить" - это в плане необходимости программатором зашивать обратно бэкап, или имеется в виду какое-либо безвозвратное окирпичивание?

Я уже отиветил, что опять не так.. Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17021039

Ну вот пришли кулера на vrm, плюс лента диодная. Решил поклеить в корпус.
Ну и за одно найти что тикает в компе.
Вообще сдох один кулер на vrm , не критично но тикал на фоне 8 кулеров . Выделялся. Поменял на новые. Щас прям тишина .

Кстати а что не кто не отписывается об установке и какие плюсы минусы радиаторов из сопутствующие товары?!
Думаю если щас снова кулера за поют. Буду колхозить.

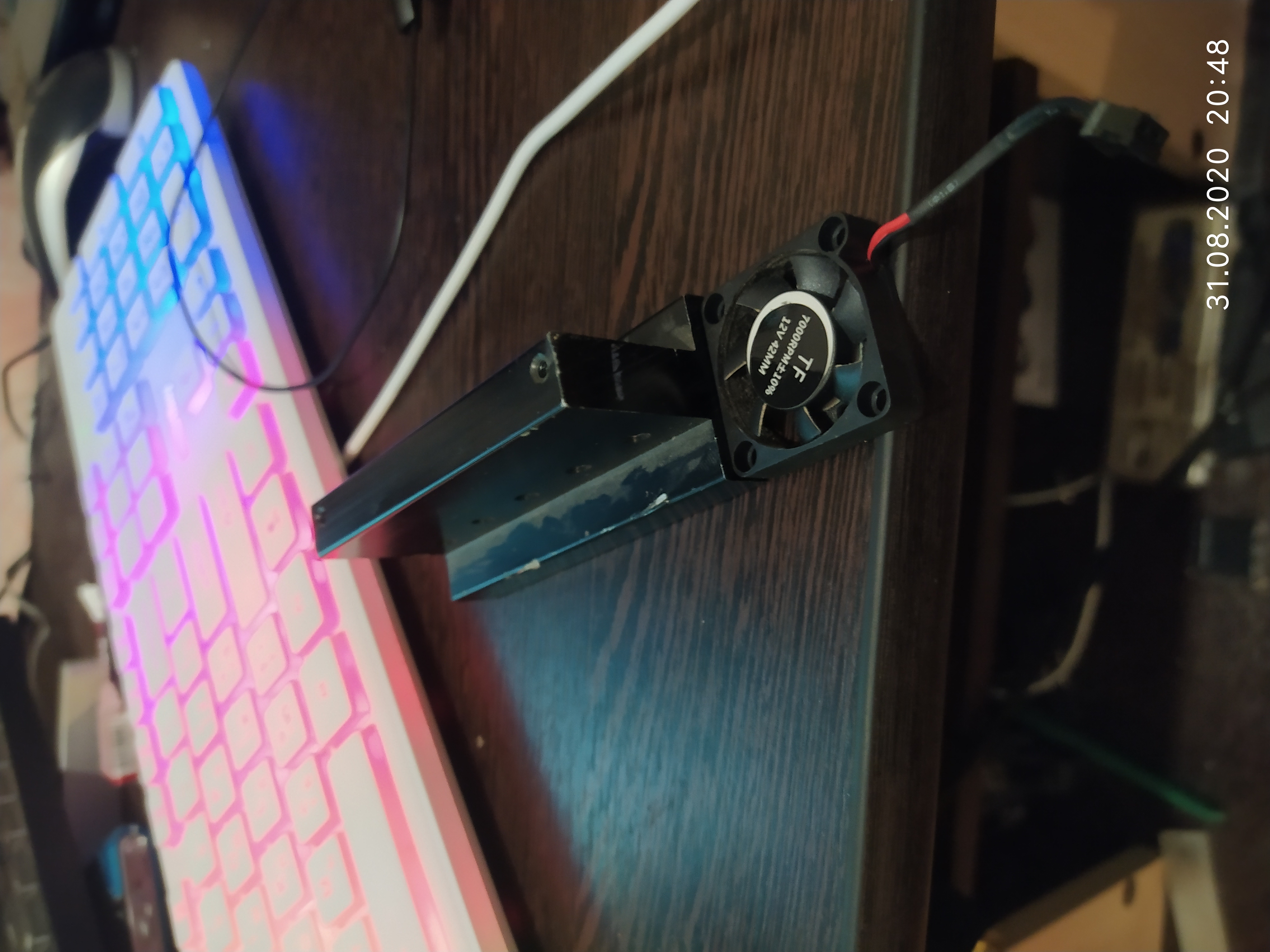

Есть у меня брусок из ипб который остужал в нем мосфеты.
Он как раз почти идеально по ширине и толщине ляжет вместо кулеров. Думаю после этого vrm будет не горячее чем щас.

Все сделал всеравно пропадает звук на передней панели каждые 15 - 30 сек на 0.5 сек

Помогите, кто знает в чём проблема. Перестал видеться М2 накопитель. В биосе он есть в винде его нет. В администрировании не видится......

Проверить на другом компе, или хотя бы в дрогом слоте..

Добавлено спустя 2 минуты 30 секунд:
Загрухитесь сфлешки Линукс, и проверте, что бы откинуть софтовые проблемы.. Наушники или шо вы там подключаете надеюсь проверили

На плешке только один М2.
Allan, ещё раз спрашиваю, перемычки для М2 в правильном положении, переставлять пробовал?

Сории не глянул в подпись

Подскажите, пожалуйста. Я попытался прошить X99-F8, скачал архив с Я.диск, после перезагрузки биппер выдает 1 длинный и 5 коротких пика, пост код Ad. Без программатора не решить проблемку?

Да все правильно переключается перемычками 4шт в верхнем положении. Да пробывал в низ тоже самое. Nvme рабочий сходил проверил.


SSD накопитель A-DATA Swordfish ASWORDFISH-250G-C 250ГБ, M.2 2280, PCI-E x4, NVMe

Прошил по верх заводского от 17.08.20 батником из комплекта.. Все заработало, Сброс делал батарейкой. Блин до этого шил програматором, какие то сполшные зависиноны на разных посткодах..
Открыл в FIT TPM clock Frequency 20 Mhz Ну тогда да... Да из-за этого его Enable DUAL/QUAD SPI for Winbond 25Q128FVSG & 25Q128JVSQ у меня были проблемы, хотя другие не говорили у них норма, хотя возможно это у меня из-за моего колхоза микрухи Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16989417
BIOS boot block Size 64kb Но работает зато

Добавлено спустя 1 минуту 12 секунд:
Сброс перемычкой делали?

Хе хе. В общем пока точно не знаю, но видимо м2 приехал. Начал сбивать биос, вообще система перестала грузиться. Вытащил м2, всё пошло. Завтра разберусь в чём дело, если что по гарантии сдам... Печаль...

Всем добрый день.
Приехала 99 v102, пока с стоковым bios(не хочу шить до проверки всех интерфейсов).
В целом все ок, но почему-то не видит доп сетевую карту (типичный дешевый realtec от Tplink) в pcie-1 слоте ( Win7 не видит, hwinfo показывает пустой слот, карта при втыкании кабеля зажигает диоды и на удаленном устройстве виден линк - питание на нее приходит). Карта живая, на другой платформе работает. Больше проверить слот нечем.
Кто-то сталкивался с подобным? Копать в Bios настройки (версия pcie и так далее) или битый слот?

Всем добрый день.
Приехала 99 v102, пока с стоковым bios(не хочу шить до проверки всех интерфейсов).
В целом все ок, но почему-то не видит доп сетевую карту (типичный дешевый realtec от Tplink) в pcie-1 слоте ( Win7 не видит, hwinfo показывает пустой слот, карта при втыкании кабеля зажигает диоды и на удаленном устройстве виден линк - питание на нее приходит). Карта живая, на другой платформе работает. Больше проверить слот нечем.
Кто-то сталкивался с подобным? Копать в Bios настройки (версия pcie и так далее) или битый слот?
