Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

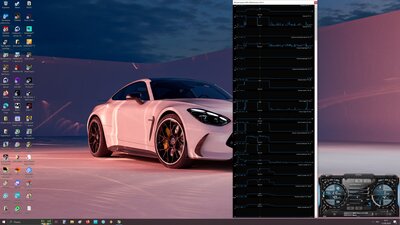

Michailovsky это просто я не помню сколько должно быть, тем более локация пустая и у меня стоят самые вкусные графические моды, просаживающие фпс. И по температурам у меня гораздо лучше, хотя частоты до 2890 - вот тебе и палит - у меня 65 градусов при 1700 оборотов вертушек. Обьективности ради можешь прогнать тест (бенчмарк) метро исход (хоть оригинал, хоть продвинутый эдишен) в 4к на максималках и сравним результаты. Будет интересно)

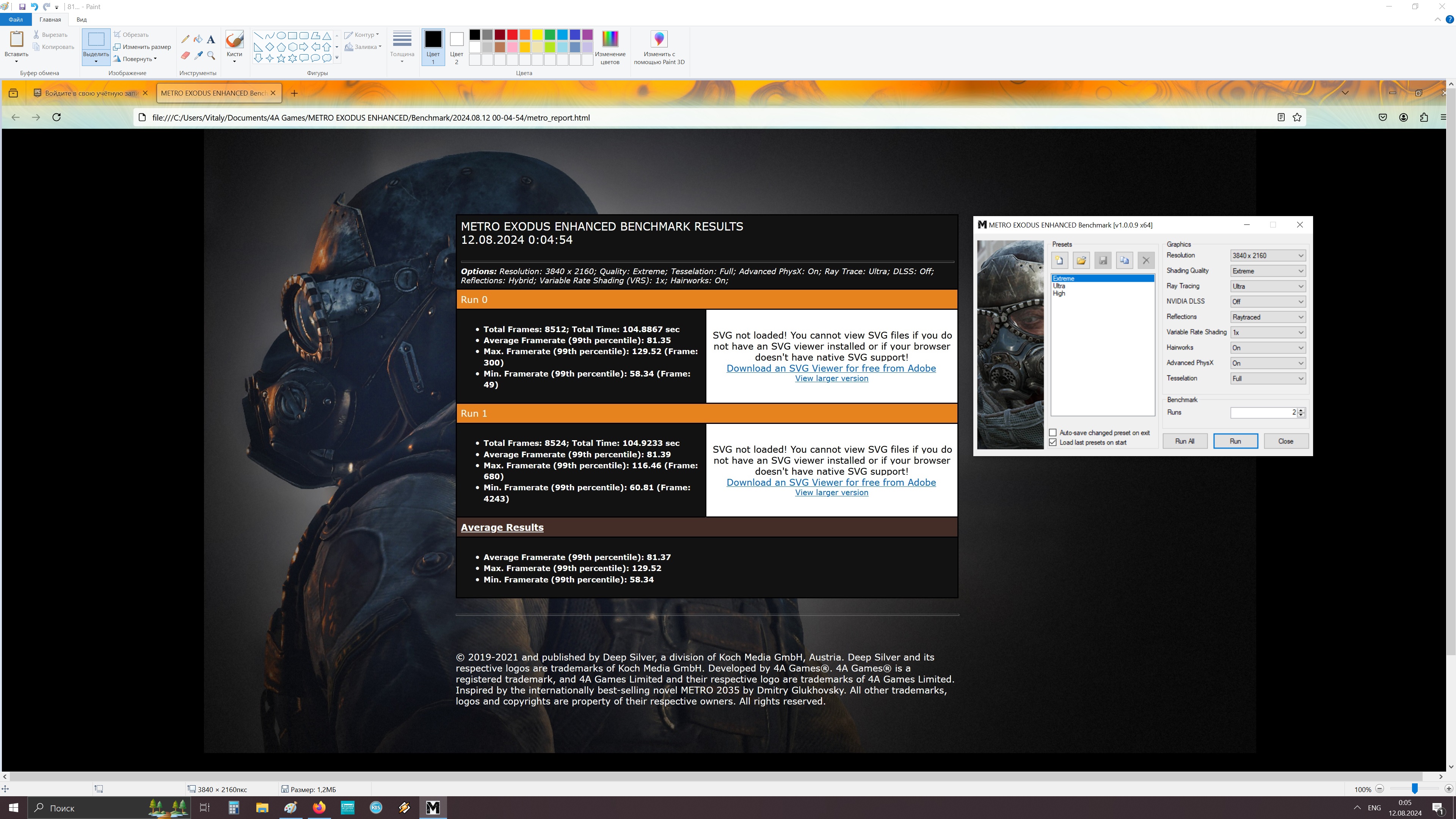

Метро исход ЕЕ
#77
Метро Исход
#77

Добавлено спустя 1 час 12 минут 23 секунды:

#77
Как то у меня получше выглядит, несмотря на то, что омни блэк. Не удивил пока что.

Это исключено(разные настройки яркости, вот и всё)... Там много динамики в кадре... Поэтому, на скриншоте мыло...

Добавлено спустя 2 минуты 32 секунды:
XAM Уже прогонял...У меня намного больше фпс...Сейчас поищу скрин...80+, если память не изменяет... Дело было в 30 градусную жару, без кондиционера, через час игры...

Добавлено спустя 19 минут 39 секунд:
Очень упирается в лимит...

Добавлено спустя 1 минуту 24 секунды:

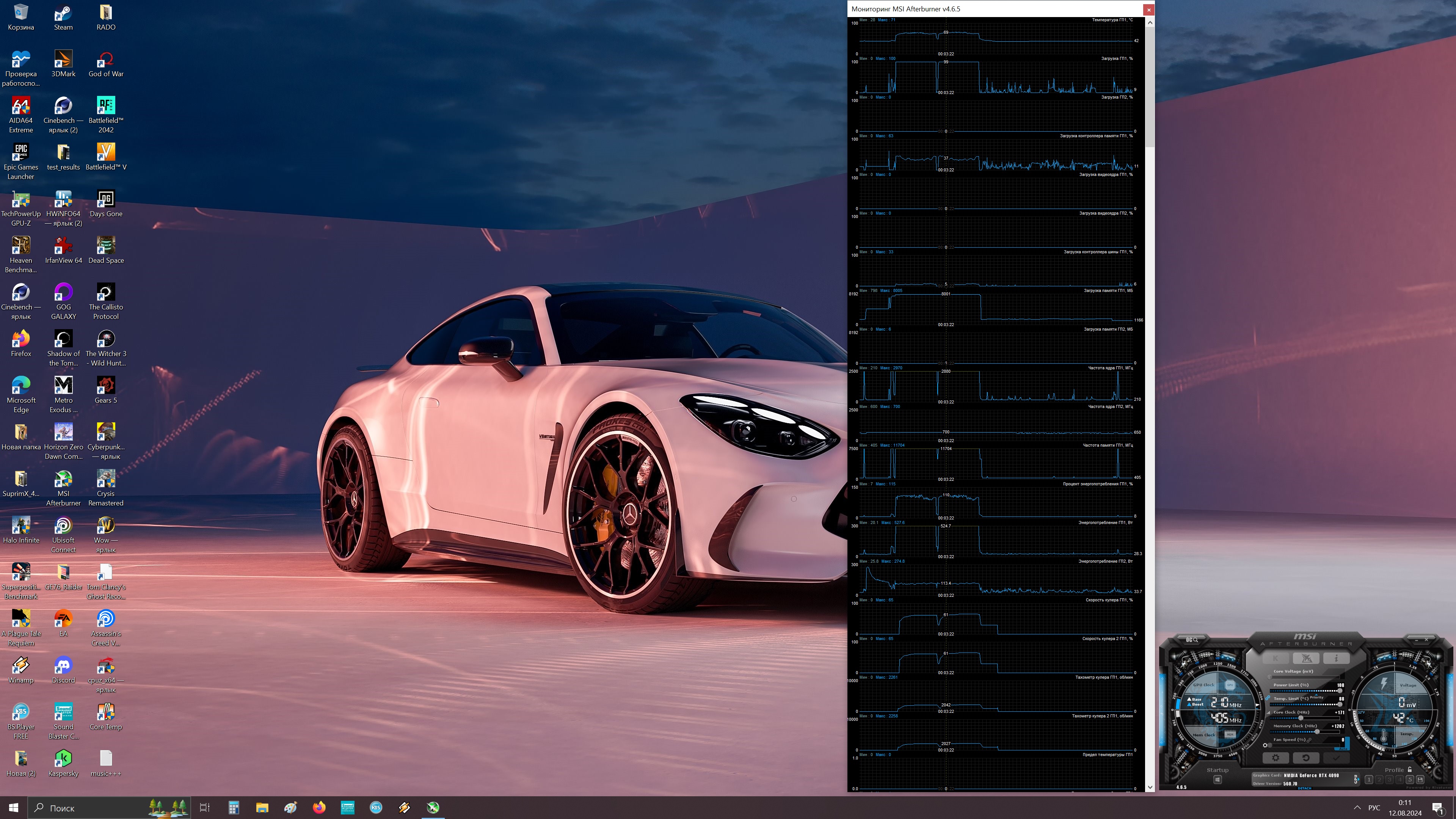

Только что прогнал...Выжимал 83...

Добавлено спустя 47 минут 29 секунд:
Чемпион на 520ваттном биосе...Выше только звёзды...

Добавлено спустя 4 минуты 9 секунд:
Если действительно интересно...Спасёт Вас только биос на 600+ ватт, и переходник на 4 косы...Или просто биос...Если у Вас 12Vhpwr у блока питания.

ТАк тож суприм, а не какой то омниблек. С 2200+ оборотов - ну нафиг такое счастье, поэтому 1700 на максимуме, что бы не слышать.

Не впечатляет против моих 360 Вт и стоковой памяти с ограничением фпс на 115. Разгон разочаровывает.

Мне больше всего интересно была минималка, которая просаживается при пролете из окна: 2-4 фпс между в щи разогнанным конфигом и моим даунвольтом-сток с вертушками чуть ли не на минималках. Повторюсь - разгон разочаровывает. Сегодня вечерком дорвусь - посмотрим, что смогу против тебя с разгоном памяти.

Кстати парни. Асрок 9 числа обновил БИОСы для 14 серии процев под новый микрокод
Update CPU microcode to 0x129.

Для 690 чипсета тоже обновление есть, не совсем понятно стоит ли ставить, если и так все работает на 1.18 и без всяких синих экранов и глюков

необязательно.. правило же есть работает- не лезь

Так на Суприм при 2000 только шум воздушного потока, а не тарахтение крыльчаток(как у Палит)... Ладно, не суть... 2200 при 520 ваттах и температуре 66...Если что. Это не в щи разогнанный конфиг, а всё в стоке, почти. Проц-сток, вк разгон при 1.05...Не при 1.1...При 1.1 может 3100 по чипу.

НА мою сегодня прилетел, как не кстати. Только только вылизал предыдущий биос )

На суприме стоят такие же 9см вертушки как и у всех, может даже хуже чем у всех, так как алик завален вертушками для мси. На 2200 шум воздушного потока не услышит только человек с проблемами слуха или играющий в наушниках. Зато на 1700 9см вертушки уже не слышны среди фонового шума. Суть в том, что разница от 0 до 10% по сравнению с задушенным конфигом - с лимитами и бесшумными вертушками, со сток память на видеокарте. По температурам+шум - у меня лучше. А в КП 2077 у меня так вообще идеал.

Хорош оффтопить...

Update CPU Microcode to 0x129 - ограничивает запросы напряжения выше 1,55в. Это реально такой высокий Vcore у К-процессоров? Смысла ставить на нон-К процессоры нет )

Да, реально.

XAM Сочиняй дальше...И мечтай... 14% -это минимум...Могу сделать 20... Карта тишайшая, с Палитом сравнивал...Палит на 1300, как Суприм на 2000... Выше 2000 не крутит в повседневе...Только в 30 градусную жару, в КП у меня на 20% фпс больше.

XAM Дело хозяйское... Но фпс на 20% у меня больше...Тк карта в разгоне, и не упирается в КП в лимит...Се ля ви...

Если речь про Метро исход, то у тебя в разгоне даже 60 фпс не вывозит, а у меня вывозит, стабильно и это при шикарном графике фпс. Какая боль...

Добавлено спустя 8 минут 24 секунды:
Обновил биос на своей Велочите X0129. По производительности потерь нет. У меня только 1 вопрос: все эти фиксы работают на "умолчаниях" Асрока? Или они включаются только при применении настроек интел?

Оффтоп буду удалять. Потом буду "наказывать"))))

Добавлено спустя 1 минуту 30 секунд:

Они включены по умолчанию. На VID ты особо не повлияешь, ну только через ДС- но ты же не враг своему железу)) Не будешь его поднимать спецом)

А не проще тогда резать мощность? Хотя у Асрака выставление мощностей прям просто штормит. Ставишь 190 - по факту 150. Ставишь 230 - 210. Пока не нашел как лучше делать. только память с твоими твиками оставил.

как видишь не проще))
Режь АС/ДС и усе.

Без обрезания мощности?

XAM ну можешь ток на ВРМ понизить еще. CPU Core Current Limit поиграй с этим параметром.
Не ставь, как обычно макс значение, а например 100 значение- проверь в тестах. Потести в сторону уменьшения или увеличения
А моща- это произведение тока на вольты же))
