Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

блок питания. факт.

главное, что бы не мозга. Это БП скорее всего

А разве эта технология не повышает производительность в 1-2 поточных задачах? Какой может быть смысл в её отключении?

Короче протестил все плотнячком, все таки деградация, только не проца, а видеокарты.. Скинул ее с андервольта своего, а она в стоке крашит, причем зажимание тдп вроде помогает уменьшить частоту крашей. А фурмарк вертит спокойно, я думаю умирает контроллер памяти(

Народ может кто ни будь знает в чём причина: Материнка Z690 Extreme биос 7.03 - при попытке в ручную прописать тайминги памяти материнка клинит частоту на 2133 (2128 на 1:16 по Тайминг конфигуратору) что не выставляй в графе Авто память будет значится как DDR4 @ 2133 (1066) сама память по XMP 3200 16-20-20-40 samsung b-die BCPB, просто пытался выставить более агрессивные тайминги (вроде как память может в 14-14-14-34).

Need Help, добрые люди! Кто-нибудь в курсе, почему частота BCLK на матери 99.75 Mhz? Что в Авто, что вручную ставлю 100 Mhz, один фиг скидывает на 0.25, из-за чего все частоты проца "плывут" (4875 Mhz вместо 4900, напр.). Если виноват Spread Spectrum, то как его отключить? В биосе нет такой опции. На западных форумах пишут и в инструкции на мать "Asrock Intel Z790/H770/B760 Series" есть настройка BCLK Advanced Setting -> BCLK SSC Mode для откл. Spread Spectrum, но таковой в биосе нет.
Или единственный вариант - указывать вручную 100.25 Mhz?
Мать z790 Riptide WiFi, 14700KF, биос последний с исправлением 0х129.

Sheix, у меня аналогично. Поставил вручную 100.25, теперь везде красиво )

Здравствуйте.

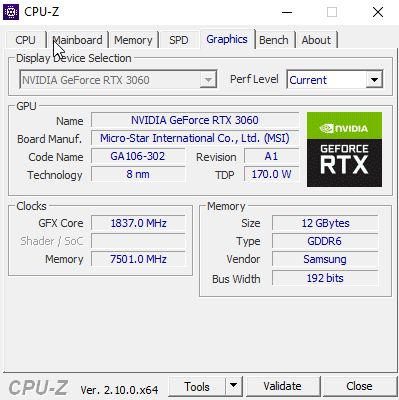

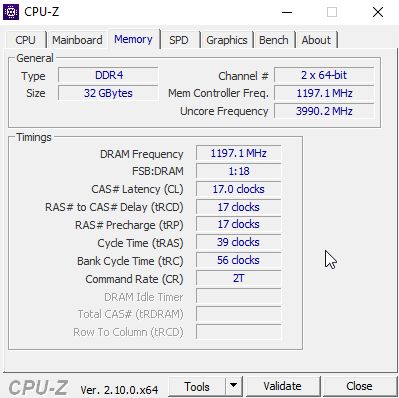

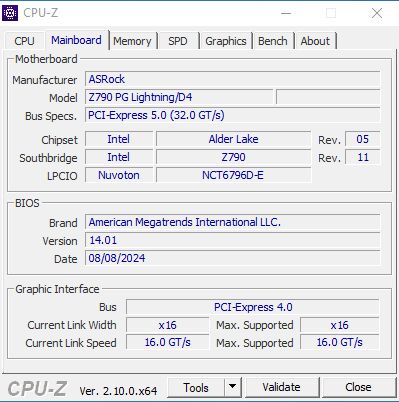

Мат.плата ASROCK Z790 PG Lightning/D4 | BIOS 14.01, Оперативная память Kingston 32Gb DDR4 3200MHz (KF432C16BB1K2/32), MSI RTX 3060 GAMING X, Be Quiet! STRAIGHT POWER 12 750W Platinum.

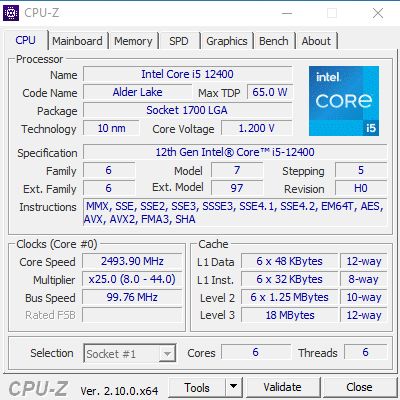

Не понимаю, что сделать, что бы её разогнать до 4.0ГГц по ядру, основные энергосберегайки в БИОСе выключены.

Подскажите пожалуйста, что я делаю не так?!

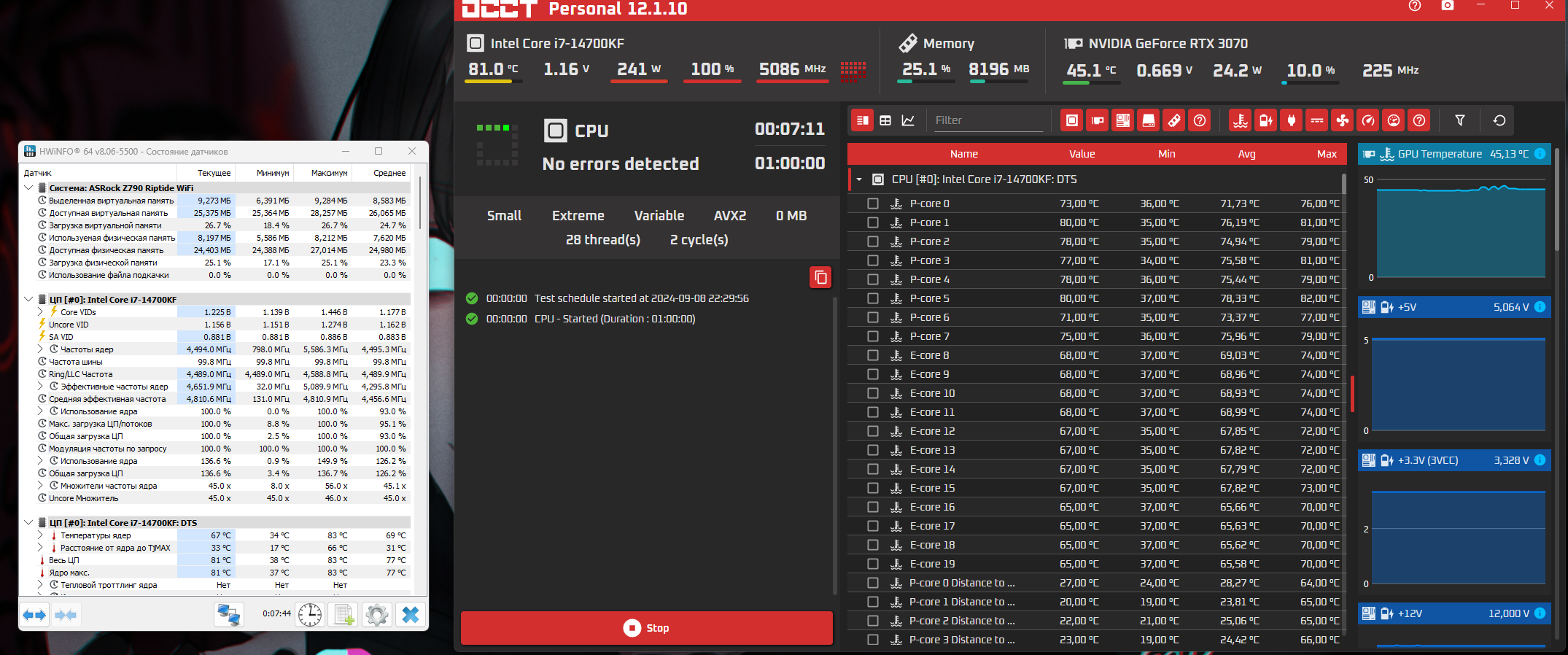

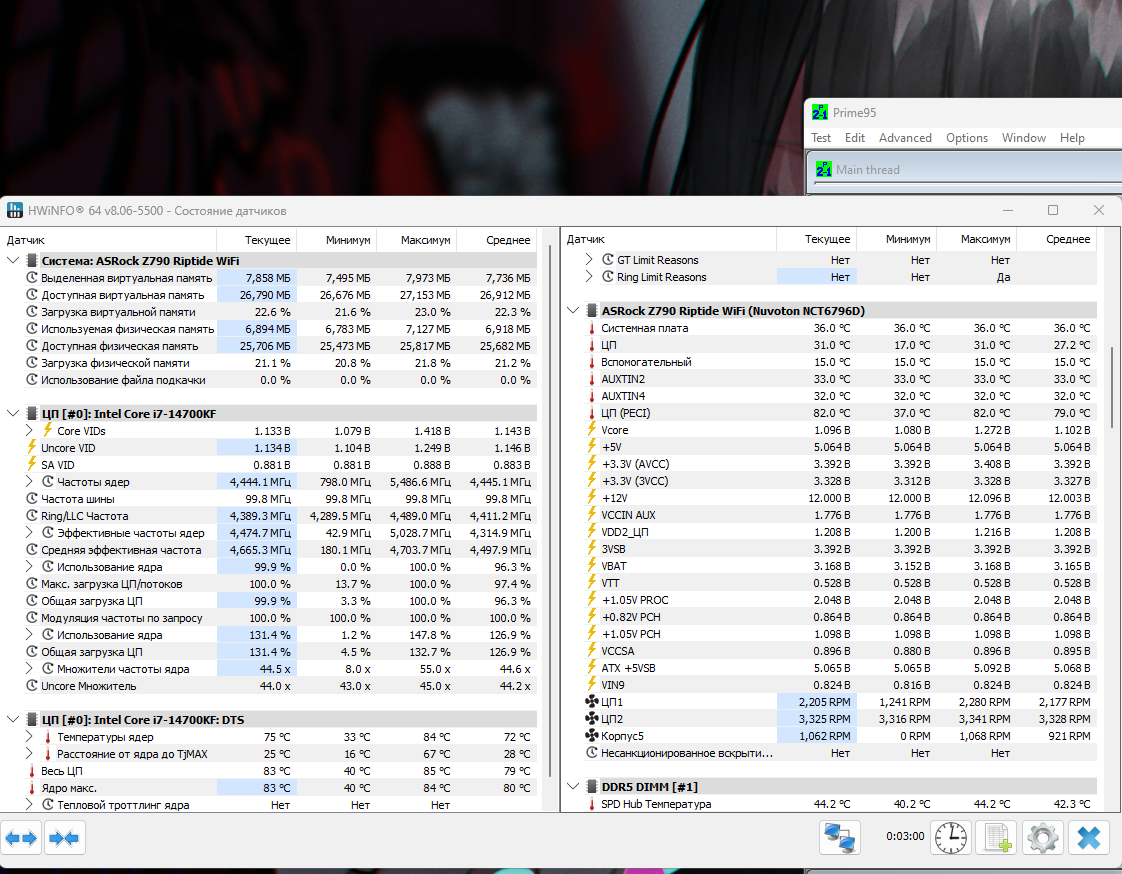

Подскажите по поводу оффсета пожалуйста, сейчас стоит llc=4 offset-100 и ac/dc=0.65/1.1. Во время стресс теста разница между vcore и core vid иногда достигает 50mv, это нормально или еще надо увеличивать dc?

да. лучше, когда разбежка в +/-20 mv

Добавлено спустя 35 секунд:

Её- кого? Память или процессор? не понятно

Процессор. А лучше вместе с памятью.

На этой МП XMP-профили не заработали. Если включить XMP, то в ОССT сыпет ошибками и синими экранами. На 2400Mhz всё ОК.
Но хуже всего, 2500Mhz по ядру, это жесть как мало.

Сбрасывайте БИОС в сток- 12400 нормально в стоке работает на своих 4000. Вы не знаете БИОС Асрок, а отключаете то, чего трогать не нужно.
Хотите, что бы проц всегда и везде был на 4000, без сброса частот- для этого есть винда с ее настройкой энергопотребления- ставите там минимум 100 и на макс 100 и усе.
Для разгона памяти не предназначен. Макс, что сможно выдоить на 12400- это 3466 по частоте памяти. Касаемо разгона памяти идите в тему по ДДР4.

Благодарю. Теперь множитель скачет от х40 до х44. Можно его как-то зафиксировать? Желательно на х44
В винде 100 и 100 стояло и до этого. Что-то я в БИОСе начудил. Никогда не было ASROCK, хотя ПК имею с 1998 года ))
На мат.плате Gigabyte B760 эта сама память спокойно заводилась в обоих профилях XMP, получается проблема именно в данной МП. Или нет?

нет. только 40.
если есть в БИОС возможность поставить множитель- ставьте 40 и усе- будет всегда 40.
C-State отключите совсем.

BUS Speed чуть ниже 100MHz, на данной МП его можно как-либо зафиксировать\поднять?

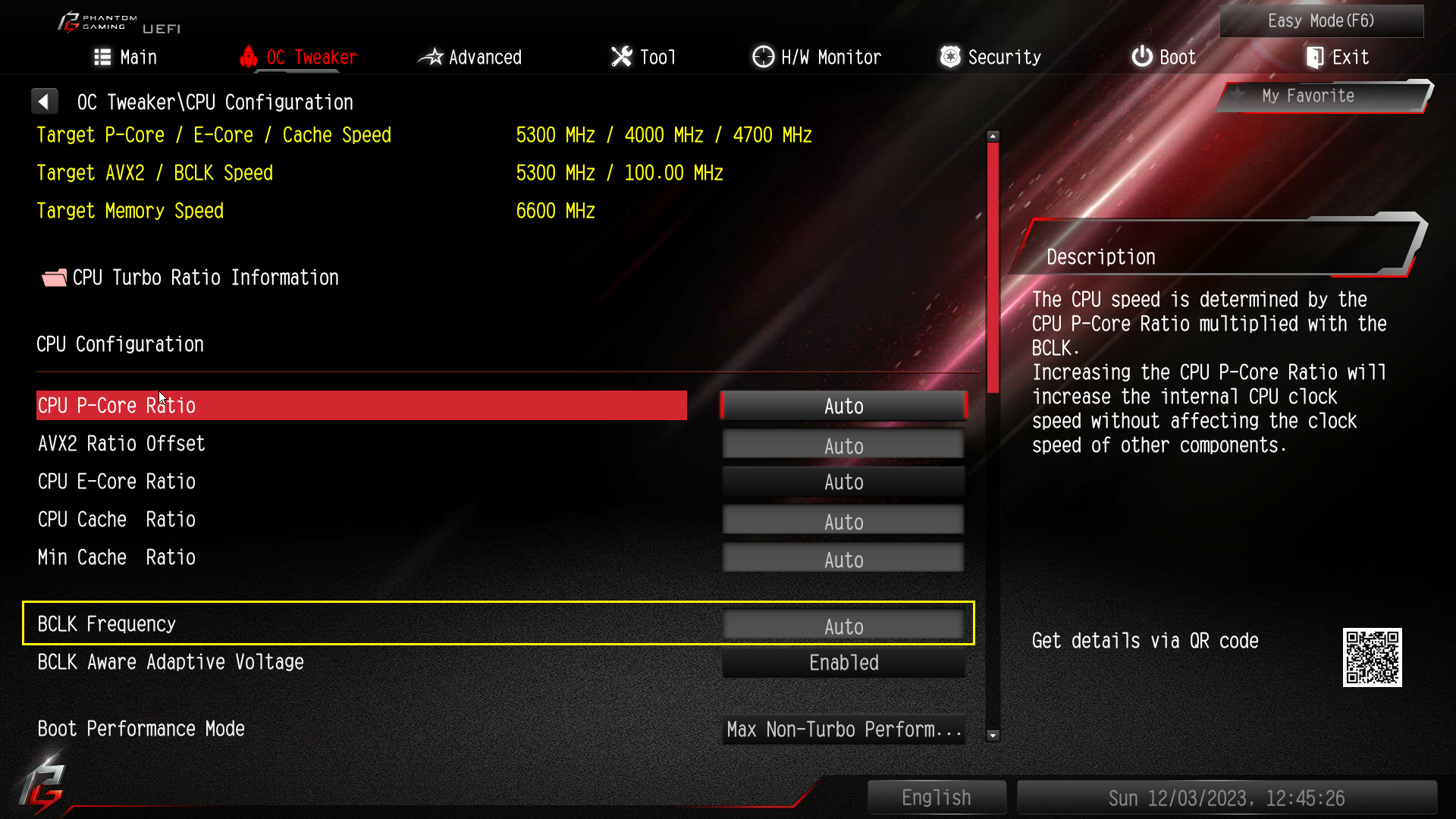

Richarg ну если есть настройка BCLK- то можно.

Просто в биосе по умолчанию ac/dc стоит=74 и я не совсем понимаю, нужна ли дельта какая-то между ними или нет?

vladgerlav нет никакой дельты. все по показаниям софт мониторинга.

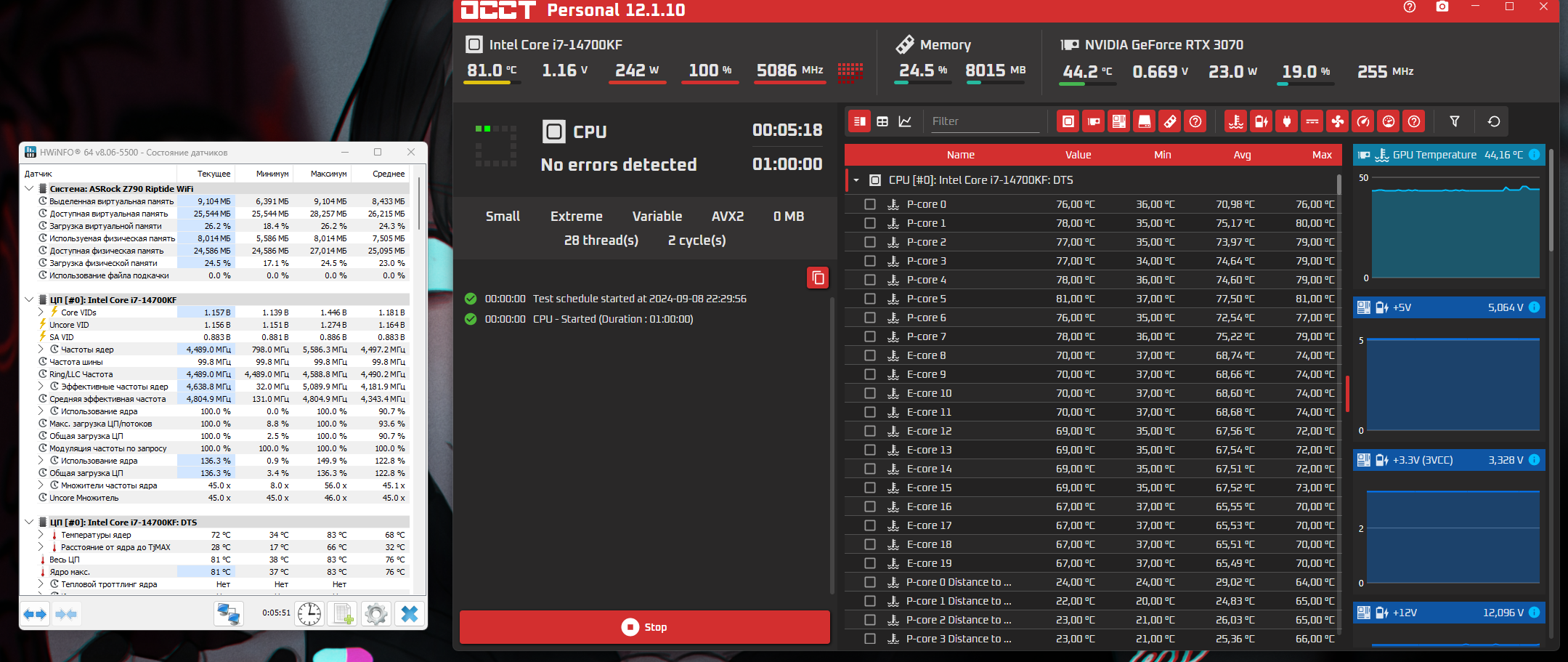

А до какого значения можно увеличивать DC? Сейчас стоит АС/DC=0.75/1.25. Или это уже нормально?

vladgerlav у вас на скрине разница в 0,03, а это 0,3 к значению ДС. то есть ставьте ДС 1,55 и проверяйте в HWInfo
ибо изменение на 0,1 значение в ДС- есть изменение VID на 0,01V
