Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

BY_Pashka Вот так правильно?

А это что-то кроме красивых циферок даёт? Я так и не смог самостоятельно разобраться.

vladgerlav плюс-минус пойдет.
smash94 "пики точеные" ниже)))

Извините, но намёк не понял.

smash94 Оййййй, снижение VID (группа сигналов формирующая напряжение VCore на проц) благотворно влияет на долгожительство проца.

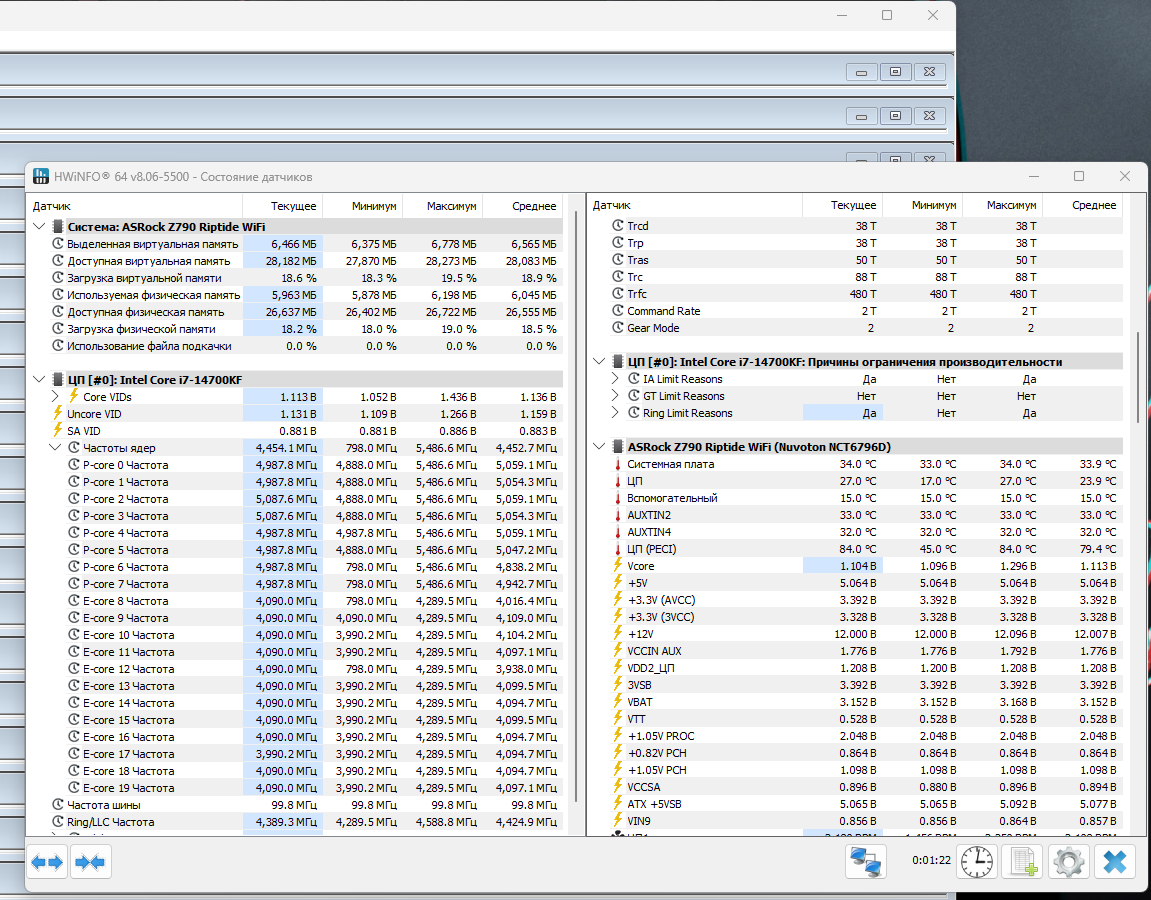

Добился этого на 1.1, тестировал прогоном прайма минут на 5, и сравнивал среднее значение по HWiNFO.

Добавлено спустя 6 минут 35 секунд:
Теперь у меня андервольт такой:

CPU Core/Cache Offset Voltage(mV) = -100mV
CPU Core/Cache Load-Line Calibration = 5
IA CEP = Disable
IA AC Load Line = 0.45
IA DC Load Line = 1.1
Теплопакет установлен 253W/253W

Троттлинга нет ни в каких стресс-тестах
Температура в комнате +28 +29.

Intel i7 14700K
ASRock Z790 Pro RS WiFi
Noctua NH-D15

Ни разу (за несколько недель) ещё ни зависаний ни вылетов не было (ни в стресс-тестах, ни в играх, правда я пока не запускал игры с UE5).

BY_Pashka понял, спасибо. Только по итогу выхлоп от этого андервольта получился не о чем. В играх только пропали резкие скачки напряжения и в сайнбенч +1000 баллов. Видимо не самый удачный процессор, потому что при оффсете -100 минимальный ас составляет 0.74, даже при 0.7 прайм крашится и уходит в синьку

Дополню информацию. Может кому пригодится.
Вместо слотов А1-B1, на материнской плате, поставил оперативку в слоты A2-B2. Включил XMP профиль 3200Mhz. Память перестала сыпать ошибками и успешно прошла часовой тест в ОССТ.
Может это и не совсем верно, но пишу тут т.к. данный инцидент имеет место быть на данной МП. ASROCK Z790 Lightning PG\D4

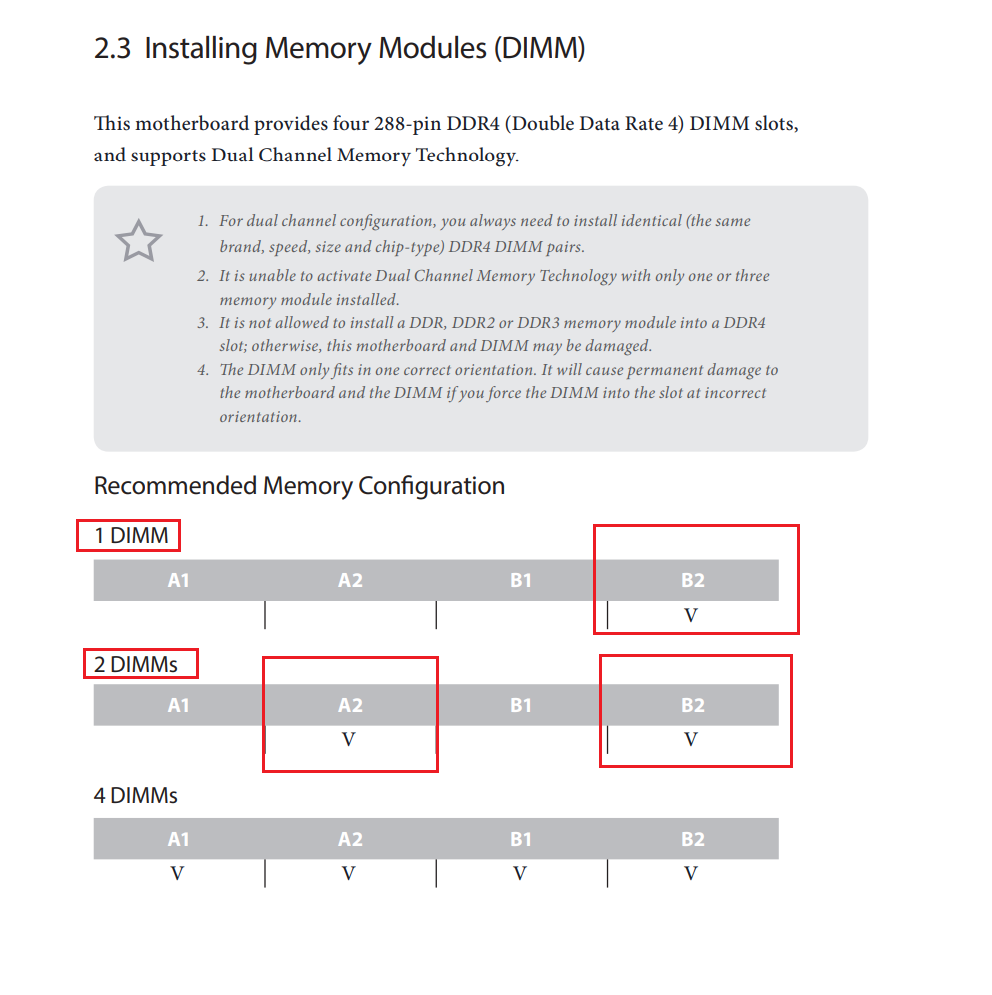

Richarg Снова старые грабли... Неужели при сборке трудно было открыть книжечку по мат. плате и посмотреть как и куда ставится память..

К сожалению, кроме самой мат.платы, в коробке были только провода SATA и болты M.2, а искать электронную версию, в 2 часа ночи, я поленился, если честно.
За что и был наказан. Но теперь всё хорошо. Однако, у других производителей, я такого не замечал. Всегда ставил как попало и всё было ОК
P.S. А ещё я пины подключил неправильно, всё равно придётся искать инструкцию, эх..

Б/У мать что ли покупали? Ибо новый комплект идет полный.


Добавлено спустя 7 минут 49 секунд:

https://download.asrock.com/Manual/Z790%20PG%20LightningD4.pdf

BY_Pashka а вы случайно не знаете как на асрок отключить энергосберегайки для памяти? Я смотрел рекомендуют ставить txpdll=28 tmod=24 txp=8 и tppd=0, но tppd нельзя поставить равным нулю, только=1

ставьте 1

BY_Pashka спасибо. Только как-то все равно на латенси это не особо влияет. -0.5 в аиде чет как-то не густо

по сути и не должно особо влиять.

А как в наших БИОСах называется EIST ? Что-то туплю, найти не могу.

smash94 Intel StepSpeed Technology
Отключать не рекомендуется на платах Асрок.

Мне на хоботе тамошний Expert ещё не рекомендовал отключать Enhanced Halt State (C1E)
Типа, в контексте снижения скорости деградации лучше чтобы оно было Enable.

Вы бы с этим согласились?

А что хорошего от того что проц постоянно молотит на максималках и греет атмосферу?
По идее это как раз и ускоряет деградацию.

С1Е- отключаем ибо еще есть С1 (скрытый) и он таки работает)).
Только С6 оставляем. Раньше можно было С3 выбрать- сейчас нет.

Добавлено спустя 2 минуты:

Чей-то?
