Представлены материнские платы Asrock.
Ознакомиться можно по ссылке:
https://videocardz.com/newz/asrock-z490 ... qus_thread
и на оффсайте глобальном
https://www.asrock.com/mb/index.asp#1200
Обзоры:
ASRock Z490 PG Velocita Preview


===========================================================
Повышение Базовой Частоты ASRock

===========================================================
Статистика разгона памяти DDR-4 на платформах INTEL.
DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов.
==================================================
Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Для установки Windows 11 включать эти опции

==================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Хех- пасиб за циферки- попробую свои двуранги пихнуть еще раз выше 3200..
Хех.. рили поехали 3600-17/20/20
Спасибо бро..

Добавлено спустя 1 час 58 минут 28 секунд:
Winssy RTL стал 110, как и у тебя, что-то не то, по-моему((
А все, разобрался.. Прописал RTL init правильный по формуле- все ОК.
у меня норм пошло на 80/48/60
до 3600 раздушил 18/20/20

https://drive.google.com/file/d/12K5a0P ... pdIwe/view

есть три вида питания процессора.
Основная задача VRM подать больше импульсов питания на процессор, чем больше импульсов, тем равнее питание. 1 фаза – 1 импульс

Прямое питание это – контроллер подаёт 8 фаз на 8 мосфетов и получаем 8 импульсов без занижение частоты импульса. Схема питания 8. Минус такой схемы более высокие температуры VRM, не подходит для экстремального разгона, не для оверклокеров

Примеры
asrock z490 velocita --- 20.000р,10 фаз, (10 импульсов ) 500А, усиленная система охлаждение VRM в видет трёх вертушек , такая же система стоит на z490 Taichi

GigaByte z490 vision G 600А, vision D 600А ,aorus elite 600А, aorus pro ax 720А, aorus ultra 720А, имеют одинаковое прямое 12 фазное питание (12 импульсов ), отличаются комплектацией самой платы .


Питание распараллеливание это – одна фаза от контроллера идет на два мосфета , получается 8 фаз идут на 16 мосфетов . Схему питания выглядит 8*2=16 , к процессору подаётся импульс с 8 фаз. За счёт большего количество мосфетов может переварить большую силу тока, подходит для оверклокеров.
все мат.платы Asus имеют распараллеливание по своей фирменной системе которую назвали DIGI+VRM EPU
например
Asus z490 Apex, Formula, 8 фаз ( 8 импульсов) распараллелены на 16 мосфетов по 70А, получаем 1120А, эта материнская плата подходит для оверклокеров ,для экстремального разгона

MSI z490 gaming , gaming edge, gaming plus, tomahawk имеют одинаковую не очень хорошую систему питания , это распараллелены 6 фаз. 6*2 а то-есть всего 6 импульсов на проц.

Z490 Taichi питание процессора
Питание doubler (удвоитель) это – одна фаза от контроллера идет на один даблер , далее даблер удваивает импульс на 2 мосфета. Получается 6 фаз идут на 6 даблеров, далее на 12 мосфетов, получается схема 6+6, получаем не 6 импульсов а все 12 идуту именно на процессор
Температура VRM с даблерами всегда будет ниже чем с распараллеливанием или прямой схемой. Единственные минус систему с doubler это более низкая частота подаваемая после doubler. На doubler подается 1ггц, далее doubler делит частоту пополам и мы получаем на процессоре 12 импульсов по 500гц. При параллельном питании 6 импульсов но по 1ггц .


MSI z490 unify --- 26.600р, 8+8 (16 импульсов), 1440А , без видеовыхода. Лучшее соотношение цена качество. Самая лучшая система питания среди всех материнских плат, это самый жир. Такое же питание имеет MSI z490 ACE и MCI z490 Godlike которые стоят в два-три раза дороже.

GigaByte Z490 Aorus Master --- 29.000р, 7+7 (14 импульсов), 1260А, хорошая система питания, наличие backplate. Единственные минус у GigaByte это сырой БИОС, на z390 master были проблемы с разгоном оперативной памяти. Как гонит память z490 мне неизвестно.

ASrock Z490 Taichi ---28.000р, 6+6 (12 импульсов), 600А , хорошая система питания , двойная сетевая карта, WI-FI, наличие массивного backplate и усиленное охлаждение VRM в виде 3 вентиляторов

Разрекламированные дорогие материнские платы Asus имеет питание VRM хуже чем asrock z490 velocita за 20.000р, хуже чем у gigabyte z490 aorus elite за 17000р


Сколько нужно итоговых ампер для хорошего игрового ПК?
Z490 taichi имеет итоговые 600А, на моём посессоре 10700к 1.32v, запускаем мониторинг температур HWiNFO64 , запускаем тест Linx 11264, максимальное потребление 255 ватт, делим на 1.32 вольта , получаем 193 ампера. На форумах читал - 10900 5ггц 1.4v потреблял 370 ватт, ОК! 370/1.4=260А. при этом максимальный ампераж Taichi 600.

z490 Taichi является одной из трёх топовых плат, это прекрасная домашняя материнская плата с хорошим ,холодным питанием VRM

Winssy BY_Pashka Спасибо большое за наводку на эти тайминги, смог поднять чуть разгон своих 3600(16 18 18 36) до 3900 пока, раньше был тупик на 3800(16 19 19 41). Но логика работы вообще не понятна, что-то еще меняется и не могу понять что, я могу стартануть на 3900 17 20 20 42, и мать вообще не заводится если я поставлю 18 20 20 42, как так?? Зачастую не стартует на более высоких таймингах, но на меньших я не могу тесты на ошибки пройти, пробовал задирать и выше 80 40 60, на 20-40 единиц 0 реакции.

DOMINATION те, которые 80-WR трогать вообще не нужно..
Выставил по 80 и ОК.
вторые, которые NOM не обязательно могут быть одинаковые, ими хорошо настраивать ровность RTL
Третьи PARK вот от них и зависит, насколько дальше поедет твоя память.. И они тоже могут быть разными между собой.. Ибо одинаковых планок памяти, как ты сам понимаешь, не бывает..
У кого-то может работать 80/80-34/34-34/64, у кого-то, как у меня например 80/80-34/48-48/60

BY_Pashka Да это понятно, не понятно как на одной и той же частоте мать не стартует если поставить первички выше чем они были, почему на 17 20 20 42 стартует а на 18 20 20 42 нет? при прочих равных и вбитых вторичках...

DOMINATION
потому что разные чипы по-разному реагируют на CL... для одних предел CL16, для других CL18, в твоем случае может быть CL17 - это край.
В догонку, как недавно написал Anta777: "Есть предел tCL, который масштабируется с напряжением"... т.е. к примеру (если грубо) есть чипы, B-Die, которые любят dram >= 1.50V и CL17, а есть E-Die, которые любят dram =<1.45 и CL16.
PS: также... CL16-RCD18 тоже самое, что и CL18-RCD16 или CL17-RCD17... не знаю во всех случаях или частных.

aggression Понял, большое спасибо за ликбез, я думал повышение таймингов не упирается в предел и память будет стартовать с любыми высокими на одной и той же частоте.

ASROCK Z490 EXTREME4 + PATRIOT Viper Steel PVS416G440C9K Будет работать?

-bender- Асроки всеядные

BY_Pashka А по разгону памяти как?

-bender- х-з, саму память не щупал..

назрел вопрос апгрейда, рассматривается вариант ASRock Z490M Pro4 в паре с i5-10400F с памятью A-Data XPG Gammix D10 [AX4U300038G16A-DR10] 16 ГБ, позволит ли взять частоту памяти выше 3000 заявленных по умолчанию ? да и вообще вопрос касательно данной материнки, стоит ли брать или лучше рассмотреть вариант другого производителя в данной ценовой категории в виде ASUS PRIME Z490M-PLUS ?

XimikF как погонится память только ей это и известно)) а то, что мать могет- это факт.. у нее все для этого есть)

Господа, всех приветствую! Судя по сравнительным таблицам, в том числе и в шапке этой темы, extreme 4 имеет слабый VRM, хуже чем в более дешевых Gigabyte Z490 UD, Gaming X, MSI Z490-A PRO, Asus PRIME Z490-P, TUF GAMING Z490-PLUS. Это действительно так, или я что-то не правильно понимаю? Просто визуально и по оснащению плата весьма достойная, светодиодиков много и не самая дешевая в z490 линейке асроков. И еще понять не могу, у неё перемычка для сброса биоса есть на случай неудачного разгона, или как в старые добрые времена батарейку вытаскивать?

Fincher перемычка есть..
Плата добротный и качественный мидл..
НАстроек много, как для разгона процессора, так и оперативной памяти..

Собрал систему на Z490M-ITX/ac, баллистиксы BL2K8G36C16U4WL завелись на ней на 4133 при 1.4V.

Вторички пока не трогал, еще не въехал как их настраивать на интеле)
В общем и целом впечатления от мамки положительные, для Mini-ITX и проца 10400 то, что надо.

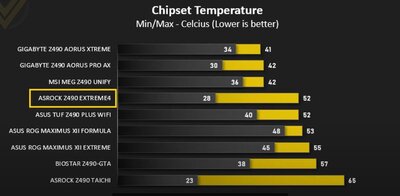

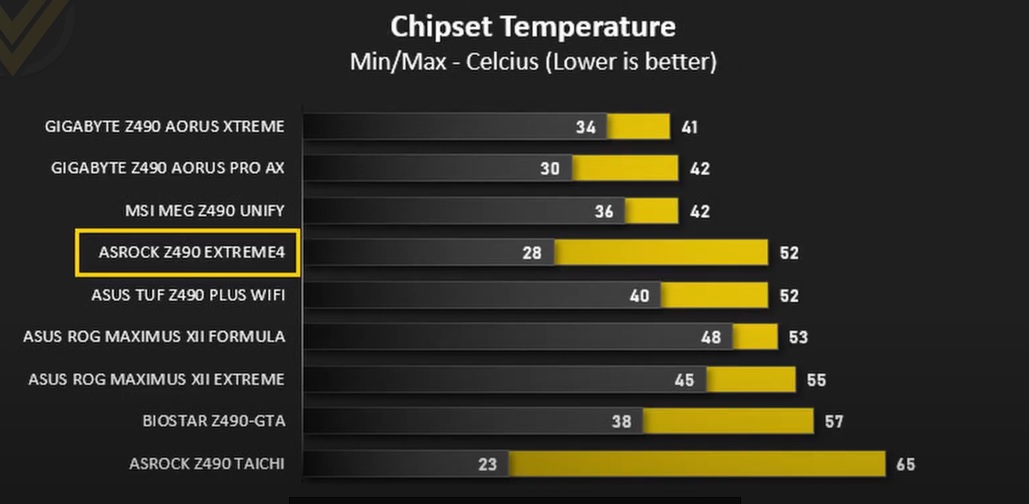

Единственное не понравилось, что чипсет греется до 55-58 градусов и нагревает M.2 накопители, которые расположены над ним.

Вот я не понимаю кому верить. Может несколько версий плат есть с разными силовыми элементами?

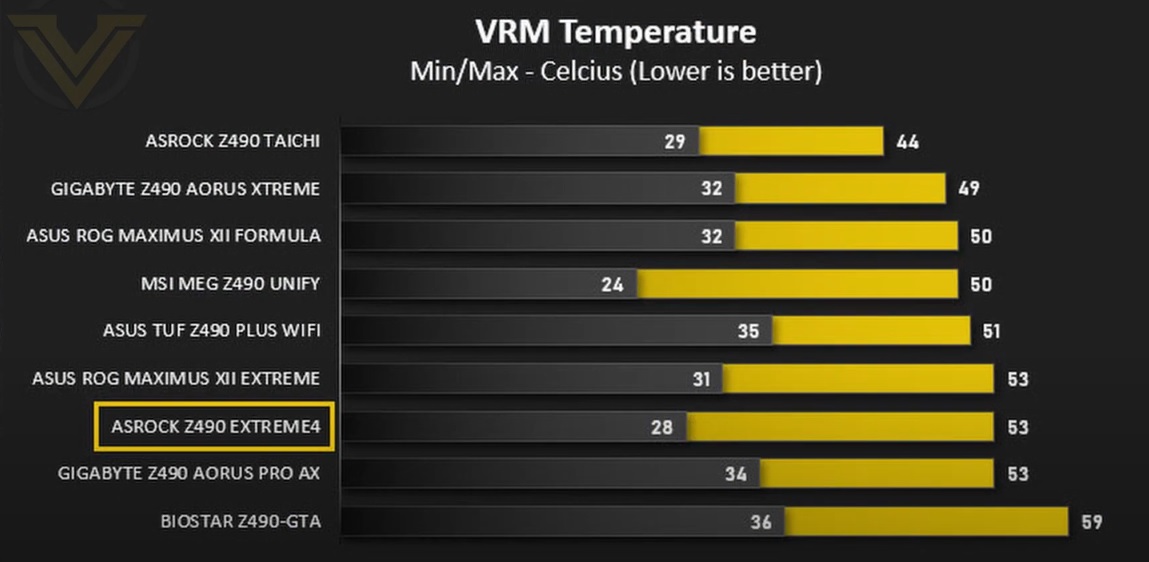

В одном тесте плата тротлит и частоты не держит, в другом все супер на уровне максимусов

Fincher
если речь об Extreme 4, то я не вижу чтобы был троттлинг, так же не понятно, чем была нагружена мат. плата во втором тесте и с каким напряжением.

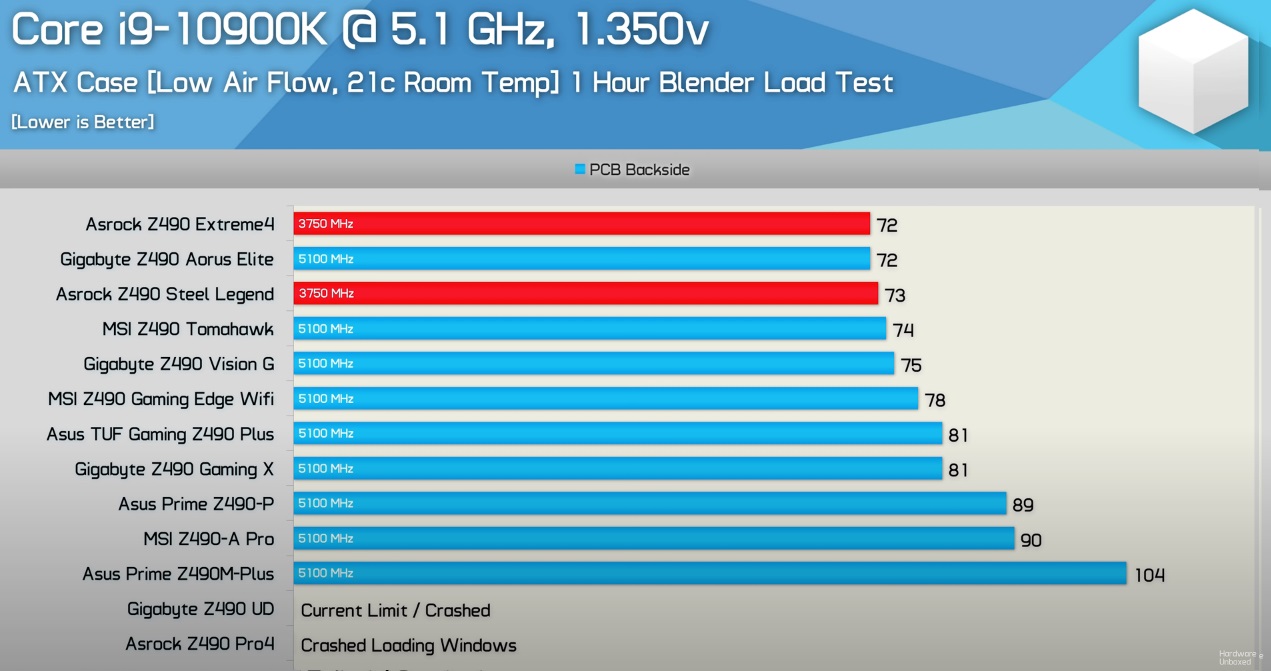

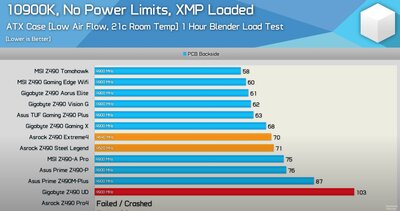

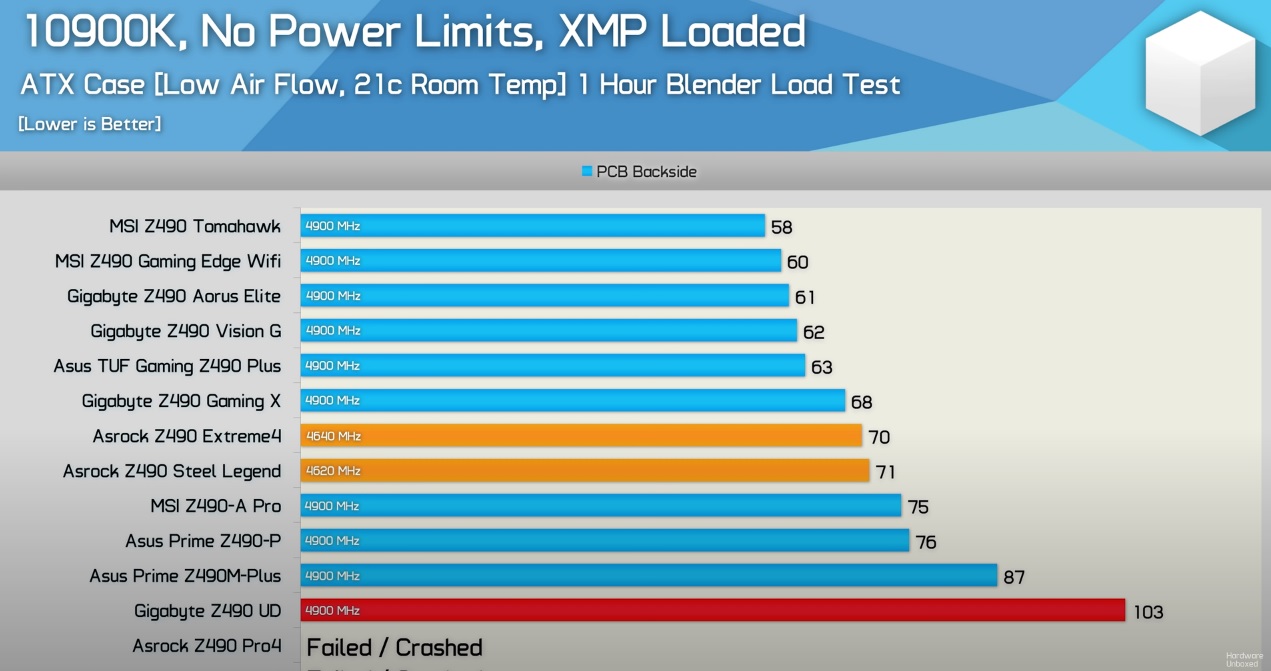

Ну как не вижу. На первом скрине она держит 4640Mhz, когда остальные держат 4900, а на втором скрине у неё 3750mhz, когда у остальных 5100. Или лыжи мои не едут? Я, конечно, 10900k в неё не поставлю и уж тем более гнать не буду, водянки у меня нет и не планируется, но хочется понять, какого чёрта extreme4 показывает результаты хуже чем та же gaming X, которая дешевле и визуально проще.

Fincher
извиняюсь, посмотрел только на темпы, тут или действительно не держит, либо БИОС не настроен, а вообще "жесть".
