Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Вопрос какие процы.. 12 серии нонК?

И чем лучше, какое то удешевление всего и еще й e-atx/

да,+больше вертушек можно организовать,счётчик посткодов есть ,кнопки управления на плате,в биосе больше возможностей

сначала нужно определиться,какой проц , потом материнка ,если пень будет \то и Nova не нужна

Добавлено спустя 3 минуты 36 секунд:

в смысле?
там такой же функционал\что и в других двух вариантов

Но плата, не для хорошей настройки памяти.

Планирую - 14600К, с этими ultra - наверное толку не будет.

8 и 7 - это смешно, зато - сата меньше, если на это пошло, хотя мне и 4 - за глаза.

А это от куда знаете, может запутаннее быть.
Что нашел реально, то звук в Nova, наверное будет выше качеством, бо в Riptide - такой, как на моей Extreme4, а им я не довольный с начало.

Nikolayovich У меня риптайд, мне не нравится. Но мне не нравится в принципе асрок, взял только из-за цены. Хотя лучше бы доплатил и взял гигу aorus pro x wifi 7.

А чего так, какие проблемы, бо я уже на нову намылился? Вообще мне асрок напоминает асус.

Nikolayovich Антенна wifi, у других вендоров она примагничивается к корпусу, на асроке она приклеивается на скотч. Аудио, на других платах можно самому выбрать усиление наушников, тут же плата сама определяет сопротивление наушников, но ингода оно почему-то не определяется и наушники начинают играть очень громко, из-за чего приходится перезагружать систему, либо перетыкать наушники. Не очень нравится софт асроковский, тот же полихром, или утилита с драйверами, дизайн еще из 2010-х годов. Ну и сам биос тоже ущербный. Отсутствует часть настроек, да и выглядит так же как был на моей плате ам3+.

ну Асрок и дешевле поэтому, хотя топовые платы дороговаты, на уровне Мси и Асус, но в биос да чуть попроще настройки

Здравствуйте.

Посоветовали ASRock Jupiter B660 как супермаленький настольный комп на замену такого же по размерам Pegatron Jupiter H110 (вот этот очень похож). Форм-фактор полностью совпадает, даже внешне очень похожи. Старый устраивал почти всем - был бесшумным (для меня это самое важное!, ибо постоянно рядом), вполне справлялся со своими задачами, но устарел (была пара задач, которые он уже не тянул)...

Уже был опыт платформы LGA1700 на стационаре - поставил детям ASRock Z790 Pro RS WiFi + Intel Core i5-13400... всё шикарно: комп не шумный (кулер проца), шустрый.

И вот я взял "это" (ASRock Jupiter B660), добавил Intel Core i3-12100 (с видеоядром, ибо на платформе дискретки нет и не поставишь), 32ГБ ОЗУ и 1ТБ SSD.
По быстродействию получил, что ожидал, доволен... но вот по температуре проца меня ждал жёсткий облом - проц жутко греется, соответственно, кулер постоянно работает как самолёт. Сначала ожидал победить заменой на более холодный проц, поменял его на Intel Core i5-12400T, но разницы в температуре практически не увидел. Пытался побороть температуру ThrottleStop, но выигрыш не стОил такого падения производительности проца.
Второй бедой явилась встроенная сетевуха, которая постоянно даёт ошибки сетевых пакетов... я задолбался. Снёс родные дрова, оставил дефолтные Виндовые (Windows 11), вроде получше, но ошибки сетевых пакетов никуда не делись. Ваще не понимаю, как с ними бороться. Инфы в сети не нашёл. Как это проявляется? Ну например скачивается торрент, потом внезапно отваливается с сетевой ошибкой... возобновляешь, может закончиться без проблем, может опять обрубиться. Перехеширование файлов на NAS-е по размеру бОльших 10ГБ в принципе невозможно, до конца перехеширование никогда не доходит, обязательно где-то возникнет сетевая ошибка с отваливанием торрента. Второй случай сетевых ошибок - при копировании из сети больших файлов... просто рвётся соединение с сетевой ошибкой. Такое поведение в локалке только на одном из шести компов. Винду переставлял, не помогает. Проблема только с сетью. О, кстати, надо будет попробовать отключить Ethernet, работать только по WiFi.

В общем, платформой ASRock Jupiter B660 разочарован:
1. кулер - как самолёт, из-за проца (45-60 °C) греется вся система, а от неё и SSD (часто доходит до 60 °C)
2. сетевуха теряет пакеты, постоянные ошибки сети.

Если есть тот, кто знает, как бороться с вышеописанными проблемами, прошу поделиться опытом.

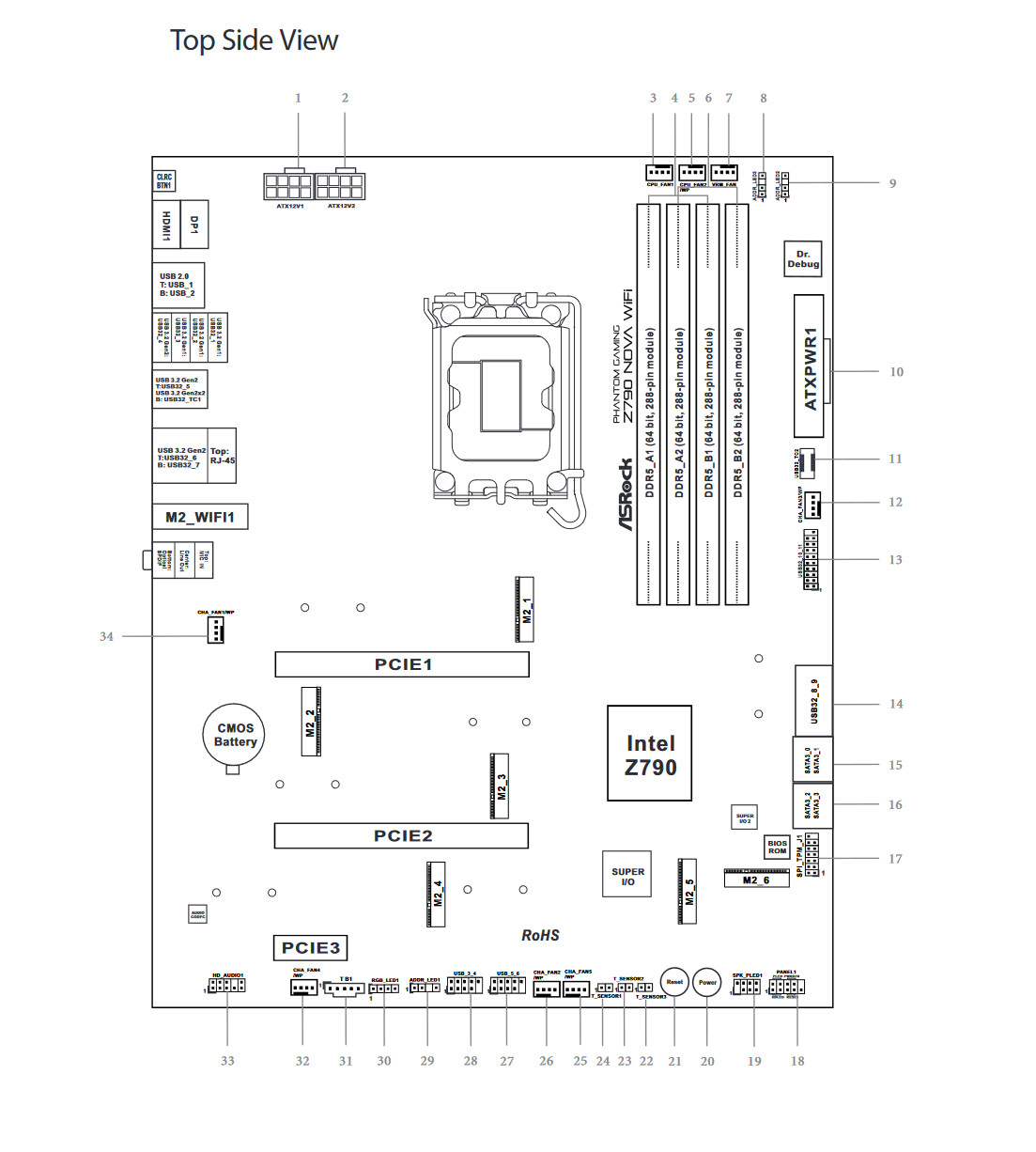

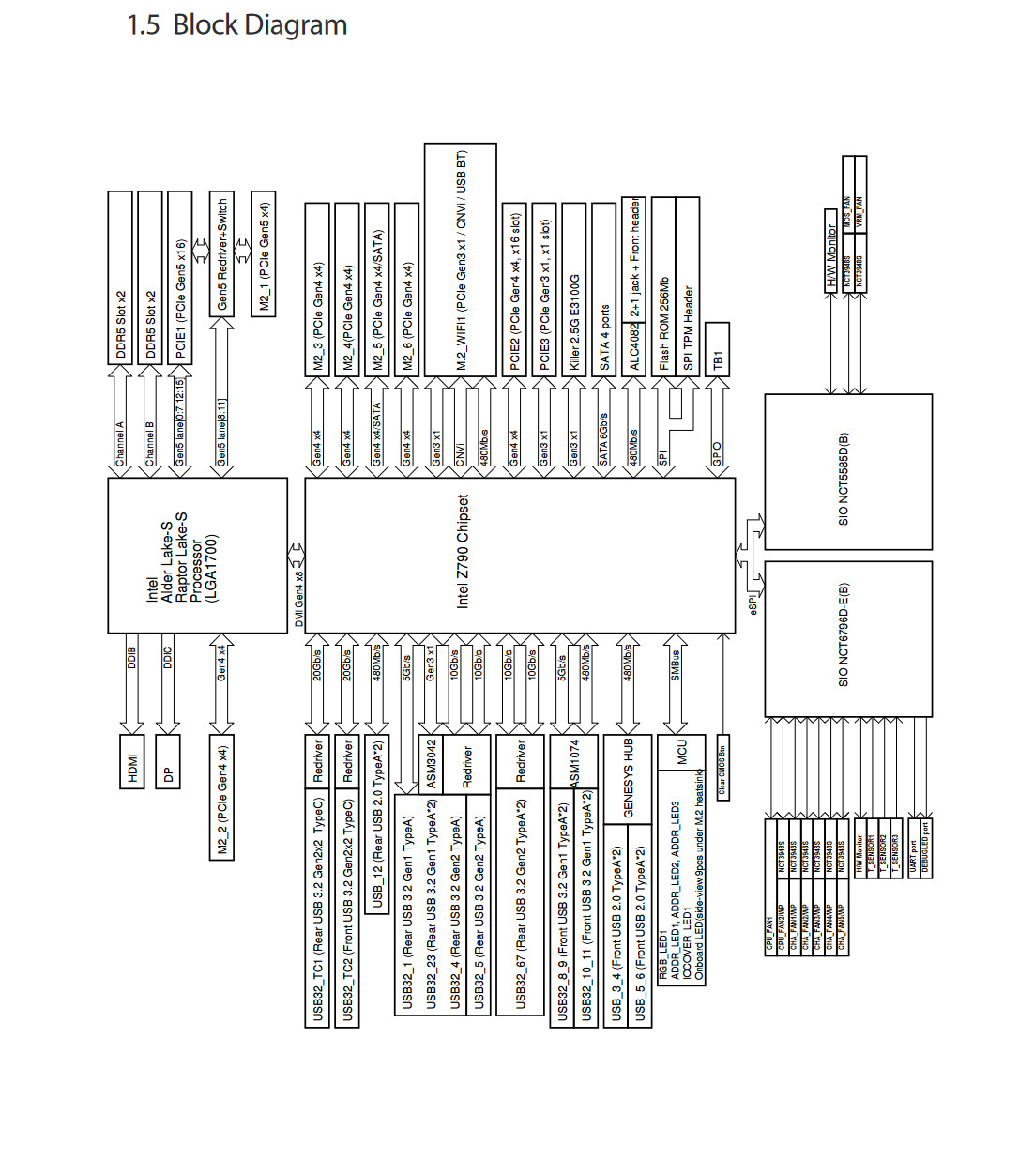

Теперь есть вопросы по настройке, хочу использовать 2 ССД М2 и 1 с их под ОС, куда правильно их ставить для полной эффективности, бо в мануале пишет, что если M2_1 занят, то PCIE1 перейдет в режим x8, я так понял, что вк не сможет работать на полную?

И еще 1 сата для hdd!

Так и есть. Не используй его. У тебя ещё 5шт. слотов M.2 имеется.

Я так понял, под ос ставить в М2_2, а второй - в любой с 4, типа - М2_2 и М2_4?
А сата?

Чего SATA? У тебя ещё есть 4 SATA порта и M.2_5 так же поддерживает M.2 SATA ssd.

Я про то, если использовать один из М2, сата не отключаются?

Инструкцию на мать читаем и делаем выводы.

Не густо здесь, так и в мануале, в мси на порядок лучше расписано.

Если в мануале ничего об этом не сказано, значит ничего такого не существует. По моему логично.

mol61
Где то есть инструкция по правильной настройке биоса плат асрок на z790?

Кто-нибудь настраивал тайминг tRC на Asrock"ах? Имеется TEAM GROUP DDR5 T-Create Expert 6400 2*16. В Авто tRC=177. Какой tRC допустим и влияет ли он вообще на производительность? Как -то мало по нему информации что у нас на форуме, что на западных, да и та - противоречива.

Где то есть. Ты сам себе придумал не существующую проблему и ищешь способы её решить.
