Руководство по адаптации материнских плат 100 и 200 серии для поддержки процессоров Coffee Lake 8xxx/9xxx.


0. Прежде чем приступать к модификации
...запаситесь валерьянкой
  • Нужно осознать, что все действия вы производите на свой страх и риск, и нет никаких гарантий, что все заработает как надо или вообще хоть как-то заработает.
  • Все пункты из шапки важны и обязательны к прочтению.
  • Ознакомьтесь с устройством UEFI BIOS. Достаточно иметь общее представление о системе регионов.
  • Полистайте гайд по прошивке ASUS для 7х чипсетов: определенные моменты, конечно устарели, но некоторые вещи актуальны до сих пор. Обратите внимание на пункты 6, 7, 8.
Примерная форма обращения за помощью в тему
    В обращении должны быть расписаны все действия по пунктам.
  • Процессор и мат.плата для модификации
  • Процесс модификации
  • Пинмод/ Желательно приложить фото
  • Прошивка
Пример:
Цитата:
Имеется процессор i5 6400 и мат.плата ASUS Maximus VIII Hero, поставил i9 9900k ревизии R0.
Использовал мод.биос, сделанный в CoffeeTime 0.85a, добавлял микрокод D2 для 906ED в advanced mode.
Изолировал с помощью каптона, замыкал на процессоре перемычку для запуска https://i.imgur.com/MWLpLm0.jpg
Прошивал с помощью программатора CH341A, используя AsProgrammer 1.4.0, сверку прошло при прошивке.

После этого можете писать свой вопрос по поводу модификации. Чем больше подробностей будет описано, тем быстрее и оперативнее Вам смогут помочь.
Не забывайте прятать изображения под спойлер!
1. Вместо FAQ
Основные моменты
  • Запустить процессоры Coffee Lake можно на платах с любым чипсетом 100 или 200 серии.
  • Запустить можно как серийные Coffee Lake iCore и Xeon, так и их инженерные версии.
  • На модифицированных биосах по-прежнему будут работать серийные Skylake и Kaby Lake, если оставить их микрокоды (506E3 и 906E9 соответственно).
  • При модификации оригинальных биосов сохраняется полная работоспособность iGPU, PCIe x16 и NVME.
  • После модификации условия для возможностей разгона не изменяются: для разгона К-процессоров и памяти необходим Z-чипсет.
  • Coffee Lake без проблем работают с DDR3 и DDR3L памятью.
  • Основная проблема в биосах разных плат — это ограничение максимального количества поддерживаемых процессорных потоков. Но если, например, на плате можно запустить 9700К, то на ней также заработает и 9900К с выключенным HT.
  • Для плат на базе чипсетов Z370, B365 и H310C можно добавить поддержку процессоров Skylake и Kaby Lake. Для этого достаточно понизить версию МЕ и добавить необходимые микрокоды.
2. Дамп биоса и извлечение персональных данных
2.1 Снятие дампа Биоса
    Если у материнской платы присутствуют идентификационные данные (заводской серийный номер, UUID и т.д.), то дамп позволит перенести их в модбиос или восстановить в случае утери.

  • Программатор
    Безотказный вариант. Работа с программатором подробнее описана в пункте 5.6.

  • FlashProgrammingTool v11 (FPT) [ Скачать ]
    Без указания ключа конкретного региона, FPT пытается снять полный дамп биоса. Иногда это приводит к ошибке «Error 318» - значит для каких-то регионов нет доступа на чтение (чаще всего это ME). В таком случае можно отдельно сделать дампы регионов GbE (если у платы сетевой контроллер от Intel) и BIOS, которые открыты на чтение и запись на всех моделях плат.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_   // для перехода в рабочую директорию
    fptw64 -d full.backup     // полный дамп биоса
    fptw64 -gbe -d gbe.backup     // дамп только региона GbE
    fptw64 -bios -d bios.backup     // дамп только региона BIOS

  • AMIFirmwareUpdate 3.05.04 (AFU) [ Скачать ]
    Для снятия дампа подойдет и последняя версия программы, но именно 3.05.04 нам может пригодиться в дальнейшем при прошивке.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 backup.rom /O     // полный дамп биоса
    Ленивые могут воспользоваться AFUWINGUI — нажмите кнопку «Save» и выберите место для сохранения дампа.
    Замечен странный баг: через 5-10 минут после снятия дампа через AFU система может самопроизвольно перезагрузиться.
2.2. Персональные данные: MAC-адрес
  • Переносить MAC нужно только для плат с сетевым контроллером Intel. В этом случае в структуре биоса будет присутствовать GbE регион с местом для уникального MAC-адреса сетевого устройства.
  • Для плат с сетевой картой Realtek регион GbE отсутствует и ничего переносить не нужно.
  • Наклейку с MAC-адресом можно найти на самой материнской плате.
  • MAC всегда можно найти в полном дампе биоса или дампе региона GbE (Hex View), открыв их программой UEFITool.
      #77
  • MAC можно посмотреть в Windows, в свойствах сетевого адаптера:
      #77
2.3. Персональные данные: Baseboard Serial Number и UUID
  • На десктопных платах Baseboard S/N и UUID присутствуют только у плат ASUS, и они находятся в модуле FD44820B-F1AB-41C0-AE4E-0C55556EB9BD.
  • S/N и UUID можно посмотреть в программе AIDA64:
    #77
  • CMD-команда «wmic baseboard get serialnumber» покажет S/N материнской платы.
  • Восстановить S/N можно по наклейке на материнской плате:
    Первый символ серийного номера - это год изготовления (1-9=2001-2009г., A=2010г., B=2011г., C=2012г., D=2013г., E=2014г., F=2015г. G=2016г., H=2017г., J=2018г., K=2019г., L=2020г.), второй символ – месяц (1-9 - январь-сентябрь, А - октябрь, В - ноябрь, С - декабрь). Например, «HA», означает «1710xxxxxxxxxxx».
    Остальная часть S/N находится на наклейке на лицевой стороне материнки. Искомые символы — это первые 11 знаков в структуре xxxxxx-xxxxx-aaaaaa-aaa aaaa.
    #77
  • Утерянный UUID восстановить нельзя.
  • Последние 12 знаков UUID – это MAC-адрес.
  • Для плат ASUS существует программа FD44Editor, которая позволяет редактировать и переносить персональные данные.
  • На мобильных системах SN и UUID могут хранится в случайных местах, и для них лучше всего воспользоваться программой DMIEDIT (работает и для десктопных систем).
      - Скачайте программу Rufus и подготовьте с ее помощью загрузочную флешку FreeDOS.
      - Распакуйте в корень флешки архив с DMIEDIT_utility.
      - Загрузитесь с флешки в режиме Legacy и выполните команду:
      Код:
      Amidedos /dms DMI.txt
      - На флешке появится файл DMI.txt, в котором будут собраны все уникальные данные материнской платы.
      - Для восстановления данных из ранее созданного файла DMI.txt, нужно загрузиться с флешки в режиме Legacy и выполнить команду:
      Код:
      Amidedos DMI.txt
3. Подготовка процессора
3.1 Ревизии Coffee Lake
    Есть 4 ревизии процессоров Coffee Lake, каждая требует определенный микрокод. Обратите внимание, что некоторые модели существуют сразу в нескольких вариантах.
    Полный список можно посмотреть тут.
  • Ревизия B0 — микрокод 906EB, используется 4-х ядерный кристалл и «старая» подложка Kaby Lake. Не требует никаких доработок по контактам — воткнул и поехали.
    Процессоры: G4900, G4900T, G4920, G4930, G4930T, G4950, G5420 (SR3YH), G5500, G5500T, G5600, G5600T, G5600F, G5620, i3-8100, i3-8100T, i3-8300, i3-8300T, i3-8350K, i3-9100, i3-9100T, i3-9100F (SRF7W), i3-9300, i3-9300T, i3-9320, i3-9350K, i3-9350KF

  • Ревизия U0 — микрокод 906EA, используется 6-ти ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2.
    Процессоры: G5400, G5400T, G5420 (SR3XA), G5420T, i3-9100F (SRF6N), i5-8400, i5-8400T, i5-8500, i5-8500T, i5-8600, i5-8600T, i5-8600K, i5-9400 (SR3X5), i5-9400T, i5-9400F (SRF6M), i5-9500, i5-9500T, i5-9500F (SRF6Q), i5-9600, i5-9600T, i7-8700, i7-8700T, i7-8700K, i7-8086K

  • Ревизия P0 — микрокод 906EC, используется 8-ми ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2. Скорее всего, больше не производится.
    Процессоры: i5-9400 (SRELV), 9400F (SRFAH), i5-9600K (SRELU), i5-9600KF (SRFAD), i7-9700K (SRELT), i7-9700KF (SRFAC), i9-9900K (SRELS), i9-9900KF (SRFAA)

  • Ревизия R0* — микрокод 906ED, используется 8-ми ядерный кристалл, визуально подложка не отличается от P0, но ревизию можно опознать по S-spec маркировке «SRGxx» на крышке, требуется пинмод в соответствии с пунктом 3.2. Пришла на замену P0.
    Процессоры: i5-9400 (SRG0Y), i5-9400F (SRG0Z), i5-9500F (SRG10), i5-9600K (SRG11), i5-9600KF (SRG12), i7-9700, i7-9700F, i7-9700K (SRG15), i7-9700KF (SRG16), i7-9700T, i9-9900 (SRG18), i9-9900K (SRG19), i9-9900KF (SRG1A), i9-9900T, i9-9900KS (SRG1Q)

    * отмечена ревизия процессоров, требующие ручного добавления их соответствующего микрокода через режим Advanced mode. Об этом читайте в пункте 4.3 "Гайд по использованию CoffeeTime 0.85a".

    #77
3.2 Пинмод для U0/P0/R0
    #77

    Рекомендации:
  • Для процессоров ревизии B0 пинмод не требуется.
  • Фактически, закорачивать контакты (#SKTOCC и GND) нужно в сокете, чтобы материнская плата получила сигнал о наличии процессора и включилась.
  • Простейший способ сделать перемычку - наклеить маленькую полоску пищевой фольги на двусторонний скотч. Подойдут и металлизированный скотч, токопроводящий клей, маркер, лак. В качестве временного решения сгодится мягкий карандаш (возможно, придется подбирать подходящий); начертите им дорожку между нужными контактами.
  • Крайне важно следить, чтобы перемычка не съехала при закрытии рамки сокета и не задела лишние контакты!
  • Для изоляции лучше применять каптоновый скотч или акриловый лак. Изолента не хуже по характеристикам, но менее удобна в использовании.
  • Ни в коем случае не используйте для изоляции лак для ногтей!
  • Желтым цветом обозначены контакты, которые также имеют различное назначение в сокетах 1151v1 и 1151v2, но пока не найдено плат, для которых нужна их обязательная изоляция.
  • Перед установкой процессора обязательно протрите все неизолированные контакты спиртом.

    • Последствия кривого пинмода:
  • Если плате нужна закорачивающая перемычка (см. картинку), то без нее она просто не включится.
  • Если перемычка зацепит соседние контакты, это помешает запуску системы. В редких случаях возможны повреждения iGPU или DDR.
  • Все платы, кроме Gigabyte: если не изолировать указанные на картинке контакты (или изоляция с них сползет), то соответствующие пины в сокете просто сгорят, как предохранитель. Работоспособность системы не пострадает.
  • Gigabyte: если не изолировать бОльшую зону контактов, отмеченных красным, то у платы сгорит одна из фаз питания процессора, а контакты останутся целы. Если изоляция есть, но частично сползет, то соответствующие пины в сокете сгорят, как предохранитель. Работоспособность системы в обоих случаях не пострадает.

    • Дополнительно:
  • Выполненная в соответствии с картинкой изоляция контактов гарантирует, что ничего не сгорит и железо не потеряет товарный вид. Однако, иногда изоляции может потребоваться меньше или не потребоваться вовсе. Чтобы это определить, проверьте отсутствие КЗ на землю для каждого отмеченного для вашей платы контакта в сокете. Пины, «звонящиеся» на землю, изолировать нужно.
  • Замыкание контактов на процессоре можно заменить перемычкой на материнской плате, однако для каждой модели придется искать расположение нужных контактов индивидуально. Пример замыкания на мат.плате находится в пункте 8.1 "Статьи пользователей, решения проблем, подборка информации по платам"
  • Все указанные для изоляции контакты можно удалить из сокета физически — при этом сохранится работоспособность всех поколений процессоров.
  • Сравнение распиновки сокетов 1151v1 и 1151v2.
4. Модификация биоса
4.1 Выбор версии биоса
    Скачайте биос с официального сайта производитея (дамп, снятый с материнки, не подойдет). Выберите подходящую версию, руководствуясь таблицей совместимости.
    Биос должен поддерживать Kaby Lake!

    Таблица совместимости:
    #77
    YES — Работает, проверено.
    99% — Должно работать, не проверено.
    NO — Не работает.
    NOT ALL — Работает не для всех плат, зависимость выявлена.
    50/50 — Работает не для всех плат, зависимость не выявлена.

    * — Для многих «топовых» плат 100 серии (например Maximus VIII серия, Z170-Deluxe, Z170-A) отключение МЕ на 2xxx биосах (для запуска Xeon) приводит к неработоспособности системы.
    Решение: Не найдено.
    ** — На некоторых платах 100 серии (например M8F, M8HA, Z170-A, Z170-AR, H170-ProGaming, Z170-ProGaming) на 3ххх биосах при установке 12-ти поточных зионов встречается one_boot_bug — однократный удачный запуск и неработоспособность в дальнейшем.
    Решение: Использовать 2ххх версию биоса.
    *** — Некоторые 200 платы (например ROG серия Z270, Z270-A) могут работать с 12-ти поточными процессорами на 0ххх версиях биоса. На части плат (например Z270-P, Z270-Dragon) запуску 12-ти поточников помогает удаление модуля «12T_blocker» (терминология CoffeeTime, GUID=64BEA199-7C6C-4F51-B0DA-F42C897DA5CC), если он есть в биосе. Зависимость результатов пока не определена, нужно тестировать для каждой конкретной платы.
    Решение: Использовать порт-биос от совместимой Z370 платы.
    **** — Для большинства плат 200 серии можно портировать биос от совместимой Z370 материнки, если такая существует. Удачный исход позволит запускать на ней все Coffee Lake процессоры. Метод применим и для не-Z материнок.
4.2 Софт для автомодификации
    Существует два автоматизированных инструмента для внедрения в биос поддержки Coffee Lake:

  • CoffeeTime 0.85a [ Я.Диск ]
    Автор: svarmod
    Для корректной работы процессоров разархивировать содержимое CoffeTime.085-add_MC by Michael_Code в папку с CoffeeTime 0.85a с заменой файлов. Данный архив содержит актуальные рабочие микрокоды D2.
  • CoffeeTime 0.92 [ Я.Диск ] [ Mega ]
    Автор: svarmod
    Эта версия не содержит автомодификации, все изменения в биосе проводятся "вручную"; предоставляется без каких-либо подсказок, с GUI, новыми фишками и прочими удобствами.
    Больше информации о новой версии на [ Страница 407 ]
  • AllInOne_Tool [ Mega ]
    Автор: Revlaay, тема на форуме win-raid.

    Мы воспользуемся CoffeeTime 0.85а, хотя все варианты вполне рабочие.
4.3 Гайд по использованию CoffeeTime 0.85a
    В программе важно каждое информационное сообщение! Если у вас проблемы с английским, пользуйтесь онлайн-переводчиками.
    Перед тем как:
    • Отключите антивирус
    • Для правильной работы в путях к программе и рабочим файлам не должны содержаться пробелы, символ обратной скобки «)» и русские буквы
    • Если вы запускаете CoffeeTime первый раз и ранее не пользовались FlashImageTool, то примите лицензионное соглашение, окно с которым появится при сканировании прошивки
    • Распакуйте скаченный архив

    Запустите CoffeeTime.exe.
    На главной странице указаны особенности использования программы, контакты для обратной связи и предложение прочитать readme.txt для более полного знакомства с функционалом и содержанием версии.
    Для продолжения работы введите «1» и нажмите Enter.
    Откроется окно проводника; выберите скачанный с официального сайта биос и нажмите «Открыть».
    Также можно просто перетащить заводской файл прошивки на CoffeeTime.exe, используя Drag'n'Drop.
    #77

    Далее появится главное меню программы.
    При выборе «i», будет выведена подробная справка по ревизиям процессоров.
    Для возврата в главное меню выберите «b»
    #77

    1. Рассмотрим возможности автоматического режима
    Важные примечания:
    • По умолчанию в этом режиме микрокод для ревизии R0 не добавляется
    • Если пункт с наименованием необходимого процессора отсутствует, то можно выбрать аналогичный по ревизии и количеству ядер/потоков вариант
    Для продолжения введите цифру, соответствующую целевому процессору, и нажмите Enter.
    #77

    Зеленым отмечены компоненты, не требующие модификации, красным — те, которые необходимо модифицировать.
    Желтым отмечены пункты, не влияюшие на работоспособность мода.
    Рекомендуется снять защиту, введя «2».
    Основная часть модификации применяется после ввода «1».
    #77

    В следующем окне выберите процессоры, с которыми нужно сохранить совместимость:
    Возможно добавление всех микрокодов для мат.плат ASUS, введя «i».
    Функция экспериментальная, но для 99% плат ASUS все работает как надо.
    Выберите из доступных вариантов нужный и нажмите Enter.
    #77

    Начнется процесс автоматической модификации:
    #77

    Иногда при подготовке биоса для 12/16-ти поточных процессоров часть ACPI-таблиц не модифицируется (характерно для 2xxx прошивок от ASUS):
    Если проблема НЕ в таблице A M I, то это не очень критично — выбирайте «1» и продолжайте.
    #77

    Процесс окончен. Удостоверьтесь, что красных строчек не осталось!
    #77

    Теперь можно воспользоваться функциями переноса MAC-адреса (любые платы с сетевым контроллером Intel) и личных данных (только платы ASUS). Этот шаг не обязателен и не влияет на работоспособность кофемода.
    Введите «3», если этот вариант присутствует:
    Доступные варианты:
    «1» - Перенос MAC-адреса с компьютера, на котором запущена CoffeeTime.
    «2» - Ручной ввод MAC-адреса.
    «3» - Перенос всех данных из дампа, созданного заранее (только для плат ASUS).
    Применив необходимые функции возвращайтесь в главное меню, введя «b»...
    #77

    … и «e» для завершения процесса модификации.
    #77

    Для плат ASUS далее появится окно с возможностью восстановить капсулу (.CAP) для прошивки через USB Flashback. Если ваша модель наделена такой функцией и вы собираетесь ей воспользоваться — соглашайтесь. В остальных случаях смело выбирайте «n».
    #77

    На последнем экране указаны имя выходного файла, краткие рекомендации по методу прошивки, предупреждения.
    Если необходим пинмод контактов, то выберите «v» для просмотра схемы.
    Для генерации расширенной информации и сохранения ее в текстовый файл введите «s», для выхода - «e».
    #77

    2. Рассмотрим возможности Advanced mode
    Важные примечания
    • Этот режим нужен для ручного внесения исправлений обычно в уже сделанный в автоматическом режиме мод.биос.
    • Нужно понимать, какие изменения будут проводиться Вами, и с чем они связаны.
    Для входа в Advanced mode, введите «0» и нажмите Eneter
    #77

    Откроется следующий экран и Вы сможете добавлять патчи, модули и т.п., выбирая необходимые буквы или цифры.
    #77

    К примеру, на руках оказался процессор i5 9600K c кодом на крышке (SRG11), относящейся к ревизии R0-микрокод 906ED. CoffeeTime по умолчанию в автоматическом режиме добавит микрокрод 906EC, если выберете пункт 2. i7 9xxx / i5 9600K.
    #77

    В этом случае нужно добавить необходимый микрокод через Advanced mode.
    Вводим «0», потом удаляем все микрокоды, введя «0», далее добавить те, которые Вам нужны, исходя из ревизии (пункт 3.1 Ревизии Coffee Lake). Количество места под микрокоды ограничено, поэтому обычно можно добавить не больше трёх, зависит от биоса мат.платы. Завершаем модификацию, если больше не требуется никаких изменений, после ввода «e».
    #77
    Модифицированный биос можно считать готовым!
5. Прошивка
5.1 Общая информация
  • Не используйте для прошивки встроенные в биос утилиты!
  • Gigabyte, MSI и Maxsun не имеют блокировок регионов и их можно прошить абсолютно любым способом.
  • ASUS, ASRock, Biostar и прочие выставляют запрет на перезапись FD и ME, поэтому для них проще всего использовать программатор. Чтобы прошиться через FPT или AFU, блокировки регионов можно снять вручную, переведя плату в сервисный режим.
  • На платах ASUS, помимо блокировок по регионам, присутствует BIOS-lock (FPT: Error 368), препятствующий прошивке модифицированных регионов BIOS софтварными методами. AFU умеет самостоятельно деактивировать эту защиту. О способе обхода проблемы для FPT можно почитать тут - Grub Fix Intel FPT Error 368 – BIOS Lock ASUS/Other Mod Bios Flash.
  • Функция ASUS Flashback может облегчить процесс прошивки, но не всегда обеспечивает необходимый результат.
5.2 Ревизия B0
  • При установке Coffee Lake B0 иногда можно обойтись без программатора и возни с разблокировкой регионов на любой материнской плате.
  • Процессорам B0 для запуска требуются только определенная версия МЕ и модифицированный регион BIOS (для U0/P0/R0 еще нужны изменения и в FD).
    Таким образом, если на вашей плате уже присутствует нужная версия МЕ, то останется лишь прошить всегда открытый для записи BIOS-регион через FPT, AFU или ASUS USB Flashback.
  • Для работы с Coffee Lake подходят МЕ версии в диапазоне: 11.0.х.Nxхх — 11.7.х.Nxxx, где «N» не равно «3».
  • Актуальную версию МЕ в системе можно посмотреть в AIDA64 или в программе Intel ME Detection Tool:
    #77#77
5.3 Ручная разблокировка регионов, переключение платы в сервисный режим (HDA_SDO)
  • Временное (до перезагрузки) отключение блокировки всех регионов реализуется путем замыкания контактов на аудиочипе Realtek.
  • Для перевода платы в сервисный режим нужно подать 3.3В (логическую единицу) на вывод HDA_SDO с момента нажатия на кнопку включения до начала отображения POST на экране.
  • У Realtek +3.3В — это DVDD (1 нога чипа), HDA_SDO – SDATA-OUT (5 нога чипа).
  • Полностью обесточьте ПК, замкните ножки пинцетом или согнутой скрепкой, после чего включите систему, дождитесь начала процедуры POST и снимите замыкание. В случае успеха, до перезагрузки будут возможны любые операции чтения и записи для всех регионов UEFI BIOS.
    #77
  • Информация по HDA_SDO в других источниках:
    Unlock Intel Flash Descriptor Read/Write Access Permissions for SPI Servicing (пункт E1)
    FAQ по прошивке BIOS'а для плат ASUS на чипсетах Intel 6 и 7 серии (пункт 8)
5.4 FlashProgrammingTool (FPT)
    FlashProgrammingTool v11 [Скачать]
    Скопируйте модбиос в директорию с FPT и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_     // для перехода в рабочую директорию
    fptw64 -rewrite -f _имя_файла_модбиоса_     // для полной перепрошивки
    fptw64 -rewrite -bios -f _имя_файла_модбиоса_     // прошивка только BIOS региона для варианта из пункта 5.2
    При удачном выполнении процедуры высветится зеленая надпись «Flash operation successful».
    Далее обязательно выполните команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    При перезагрузке без этой команды велик шанс получить «кирпич»!
    Если МЕ был отключен (например для запуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.5 AMIFirmwareUpdate (AFU)
    AMIFirmwareUpdate 3.05.04 [Скачать]
    Использовать нужно именно версию 3.05.04, т. к. в ней еще не вырезан ключ /GAN, позволяющий прошить все доступные для перезаписи регионы.
    Скопируйте модбиос в директорию с AFU и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 _имя_файла_модбиоса_ /GAN     // для прошивки всех доступных регионов
    Чтобы исключить вероятность кривого обновления МЕ, рекомендуется завершать прошивку, используя программу FPT из пункта 5.4 и команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    Если МЕ был отключен (например для хапуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.6 Программатор SPI
  • Рекомендуемые модели:
    - CH341A «GOLD» (плата черного цвета)
    - EZP2010
    - SkyPro, MiniPro
    - Любые другие программаторы, поддерживающие работу с SPI Flash, в том числе собранные самостоятельно на базе Arduino.
  • Для микросхем, распаянных на материнской плате, потребуется прищепка (SOIP8 clip) или поконтактное подключение к разъему JSPI (при наличии).
  • При подключении прищепки обязательно убедитесь, что первый контакт на чипе (отмечен точкой-углублением) совпадает с отметкой на программаторе! Жила шлейфа прищепки, предназначенная для контакта №1, отмечена красным цветом для упрощения индетификации.
  • Для подключения через разъем JSPI придется ознакомиться с назначением выводов программатора и приведенной ниже распиновкой JSPI для плат разных производителей. В крайнем случае «прозвоните» мультиметром контакты JSPI и «ножки» микросхемы BIOS.
  • Разъем JSPI неудобен в использовании без колодки – контакты расположены слишком близко. Однако, в отличие от прищепки, шанс некорректной прошивки из-за загрязнений или плохого прижима стремится к нулю.
  • Некоторые платы с распаянным чипом биоса (например ASRock 200-серии) плохо поддаются прошивке через прищепку или JSPI из-за недостаточного питания. В этом случае может помочь возврат на место батарейки или подача дежурного питания с колодки 24-pin.
  • Для использования программатора нужно установить соответствующие драйвера. Иногда для этого потребуется отключить проверку цифровых подписей драйверов в Windows.
  • Неприятная особенность программаторов серии EZP – необходимость использования только идущего в комплекте ПО.
  • Для CH341A рекомендуется использовать программы:
    - CH341A Programmer v1.18 [Скачать]
    - AsProgrammer [Скачать]
    - Colibri [Скачать]
    • #77#77#77
    Перед использованием программы для прошивки требуется ручная установка драйвера, в установщике драйвера должна быть надпись WDM.
    #77
    В AsProgrammer 1.4.0 и CH341A v1.18 драйвер находится в папке "CH341Parallel_driver_support WIN7", в Colibri он один единственный и рабочий
    После установки драйвера программатор должен определяться в диспетчере устройств вот так
    #77
    Пример использования AsProgrammer 1.4.0:
    Сообщений об ошибках на этапе считывания, стирания, проверки, записи, сравнения содержимого быть не должно!

    (Изображение кликабельно)
    #77
5.7 ASUS USB Flashback (FB)
  • FB сохраняет актуальный MAC-адрес и идентификационные данные платы, поэтому переносить их нет необходимости.
  • Способ удобен, но крайне капризен к флешкам и не всегда даст нужный результат. При прошивке через ASUS USB Flashback плата может стартовать с CoffeeLake c пост-кодом 00, в этом случае требуется прошивка с помощью программатора. Например на плате M8H (плата из магазина, заводской биос 2202, оригинальные блокировки в FD установлены) обновление проходит отлично и перезаписываются все регионы. В остальных случаях отзывы неоднозначны.
  • В общем случае FB придерживается установленных в регионе FD правил на чтение/запись.
  • Метод хорошо подходит для варианта, описанного в пункте 5.2.
  • Для применения FB, флешку нужно отформатировать специальным образом:
    - Скачайте и запустите WinSetupFromUsb, вставьте в ПК флешку.
    - Установите в окне программы галочку «Fbinst Tool» и, выбрав формат FAT32, запустите форматирование кнопкой «GO».
    - Затем внимательно изучите раздел «USB BIOS Flashback» в инструкции к материнской плате.
    - Переименуйте согласно ему сохраненный в CoffeeTime файл с расширением .CAP (не забудьте подтвердить восстановление капсулы на последнем этапе модификации!).
    - Скопируйте переименованный файл в корень флешки.
    - Подключите к материнской плате 24-контактный разъем питания, вставьте флешку в разъем Flashback и нажмите находящуюся рядом кнопку прошивки.
    - Ожидайте окончания процесса прошивки: светодиод перестанет мигать. Если индикатор в какой-то момент стал гореть постоянно, то запись не удалась - попробуйте другую флешку.
    #77
6. Первый запуск
Он долгий самый
  • Перед первым стартом с Coffee Lake рекомендуется ненадолго полностью обесточить плату и сбросить CMOS.
  • Проверьте правильность подключения всех кабелей и устройств.
  • Если компьютер запустился, то просто ожидайте: загрузка до появления картинки может быть достаточно долгой. Также система может несколько раз самостоятельно перезагрузиться.
  • На платах ASUS, первый раз зайдя в BIOS Setup, установите значение «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • Обязательно проверьте показатели всех напряжений и протестируйте стабильность системы и температуры в стресс-тестах, играх и бенчмарках.
  • Если ПК не запускается, проверьте правильность действий на каждом этапе, уделите особое внимание модификации подложки. Малейшая оплошность может привести к отрицательному результату!
7. Особенности модификации, возможные проблемы и их решение
Не баг, а фича
  • Ранние инженерные версии Coffee Lake степпинга P0 (QQC0, QQBZ, QQBY, QQM5, QQM6) могут иметь дефектный контроллер PCIe (отвалы видеокарты, полная неработоспособность PCIe и т.д.). Предположительно, ошибка PCIe исправлена в более поздних экземплярах P0 ES (QQZ6, QQZ5, QRA2), но точных данных на этот счет нет. Если вы покупаете такой процессор, то обязательно проверяйте его полную работоспособность перед закрытием заказа. Если баг с PCIe не проявился сразу, то, скорее всего, процессор его лишен.
  • Процессорам ревизий P0 и R0 для работы встроенного видеоядра требуется VBIOS 1059 или старше.
  • С ME 11.0 объем используемой оперативной памяти может быть ограничен 16Gb.
  • Для Coffee Lake non-K ES есть ограничения по разгону памяти в зависимости от ревизии: U0 - до 2666Mhz, P0 - до 3333Mhz.
  • Если в биосе не доступна загрузка с NVMe-накопителя, то следует сменить на нем разметку с MBR на GPT. Накопитель по прежнему не будет отображаться в биосе, но его станет возможно выбрать в качестве загрузочного.
  • На некоторых материнских платах (например, ASRock 100, MSI 200) отключение HPET приводит к неработоспособности системы. Для восстановления достаточно сделать CLEAR CMOS.
  • [ASUS] Завышенное напряжение VCore (до 1.5V) в режиме «Auto» - это фирменный баг плат ASUS. Проблему решает установка значения «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • [ASUS] Убрать троттлинг на 2xxx биосах поможет значение «2.1» для настроек «IA AC Load Line» и «IA DC Load Line»
  • [ASUS] Иногда для процессоров P0 плата по-умолчанию устанавливает «AVX Ratio Offset» = 1. Микрокод 906EC_rev_96 решает эту проблему.
  • [ASUS] Некоторые платы 200 серии могут запускать 12-ти поточные процессоры на 1xxx версиях биоса используя микрокод 906EA_rev_6A.
  • [ASUS] Если плата не желает заводиться с XMP профилем или с заведомо рабочим разгоном памяти, то попробуйте настроить параметры «Boot Voltage VCCIO» и «Boot Voltage System Agent», для обоих выставив «1.1» или «1.2».
  • [ASUS] На связке 8700K + Z170-ProGaming + Radeon RX470 был замечен баг: дискретная видеокарта от AMD не инициализировалась как первичный видеоадаптер. Проблему решил однократный запуск системы с картой от NVIDIA (плата определила видеоадаптер в PCIe слоте и выставила необходимые для этого настройки), после чего карта от AMD заработала в штатном режиме.
  • [MSI] Если МЕ отключен, то при старте система на несколько секунд покажет соответствующее предупреждение, далее загрузка продолжится в обычном режиме.
  • [ASRock] Некоторые платы на H110 не работают с VBIOS 1059 (1062 не проверен), но без проблем функционируют с более старой версией 1054.
8. Дополнительная информация
8.1 Статьи пользователей, решения проблем, подборка информации по платам
Полезные посты в теме:

Статьи пользователей:
8.2 Разные полезности
Галерея со скриншотами кофемодных систем

[DE] Сравнительная таблица VRM большинства материнских плат Z170/Z270/Z370/Z390
[EN] Первые попытки запустить Coffee Lake на старых платах
[EN] Возможно, первый гайд по кофемоду
[EN] Решение вопроса с нерабочим PCIe x16 при использовании кофемода
[EN] Архивы с микрокодами для платформ Intel
[EN] Решение проблемы с HT при использовании кофемода
[EN] Обсуждение работы Coffee Lake на ASRock Z170/Z170M OCF
[EN] Руководство по использованию программатора CH341A
[RU] Ручной перенос настроек VBIOS
[RU] Тема с кучей полезной инфы по разным модификациям UEFI BIOS

Большое спасибо камраду АвтоСпец за помощь в подготовке материала.


Последний раз редактировалось MexicanHead 27.11.2022 16:45, всего редактировалось 32 раз(а).

Реклама

Партнер
  LpFan

Member
Статус: Не в сети
Регистрация: 04.06.2005
Откуда: Подмосковье
Фото: 2
Для статистики - SRFD0 на Asus Z170 Pro Gaming:
Удается пройти Prime Smallest FFTs c AVX2 только на 4.5 ГГЦ при фактическом напряжении на ядрах 1.39v
TDP при этом около 200W, Deepcool Assassin III справляется.

Неудачный экземпляр? Или зачастую народ просто не тестирует стабильность в прайм? Тест Aida можно пройти на частотах выше, но прайм не обманешь :)


Последний раз редактировалось LpFan 06.01.2022 19:50, всего редактировалось 1 раз.

  Miralex

Member
Статус: Не в сети
Регистрация: 30.12.2016
Фото: 1
BOBKOC писал(а):
разогнял ли ты её до 3333-3400 на своём Герое8+ SRFD0

У меня как у svarmod выше 3100 не стартует (нам тут явно по ушам своими успехами с релизниками ездят некоторые товарищи), тут либо связано с матерью или скорее всего с экземпляром процессора, но тайминги спокойно уменьшаются, чем собственно можно компенсировать стопр на 3100, но мои эксперименты ещё не окончены.

По температурам могу такой отзыв оставить, когда у меня была комбинация qqls+ЖМ (liquid cooling)+крышка медная температур выше 70гр. я не видел, а с SRFD0 (и китайским ЖМ) я видел выше 80 градусов под нагрузкой.

_________________
Intel Core I9 SRFD0 4.7GHz | ASUS Z170 Maximus VIII Hero | Palit GeForce RTX 4080 | DDR4 Crucial Ballistix 3000MHz 32Gb| Arctic Liquid Freezer II 240

  bethoven

Member
Статус: Не в сети
Регистрация: 12.12.2021
Откуда: Russia
Фото: 1
Miralex писал(а):
TDP при этом около 200W, Deepcool Assassin III справляется.

А какие температуры? Есть скрины какие-то ? Какая версия камня? С крышкой?

Добавлено спустя 2 минуты 8 секунд:
bethoven писал(а):
80 градусов под нагрузкой

Какие данные были процессора при этом? Вольтаж/частота

_________________
1-g4400
2-1050 2gb ROG strix
3-(prime z270-a сдохла) maximus viii ranger
4-srfd0 -i9 9980hk
5-g.skill 16-16-16-32 1T 3000
6-dc assasin ii
7-coguar 600

  BOBKOC

Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
Miralex писал(а):
У меня как у svarmod выше 3100 не стартует
у него 8ки двуранг(если память, что из его подписи) и это почти норма(если особо не парится) для 4слотовой мамани на z170, а у тебя баллистики 16gb одноранг и должны(в теории ;) ) 3333 осиливать(в духе 14-18-18-18@1.4(+-v)) и далее в + по шине, + желат прописать сопротивления, какие на баллистиках они будут( WR=80/PARK=0/NOM=40, как вариант) не знаю, за неимением :secret:
  LpFan

Member
Статус: Не в сети
Регистрация: 04.06.2005
Откуда: Подмосковье
Фото: 2
bethoven писал(а):
А какие температуры? Есть скрины какие-то ? Какая версия камня? С крышкой?

Версия с крышкой, температуры до 90 градусов. Скрины никакие не делал.
Меня интересует, на каком напряжении хотя бы 15 минут srfd0 проходит Prime95 Smallest FFTs with AVX c HT у других?
bethoven - можешь проверить?
  bethoven

Member
Статус: Не в сети
Регистрация: 12.12.2021
Откуда: Russia
Фото: 1
LpFan сделаю полноценный тест этого камня когда устраню все существующие недостатки. 1. Надо купить нормальную память, чтобы было 3400 как минимум. 2. Убедиться в каком состоянии жм под крышкой. 3. Правильно настроить все параметры разгона ЦПУ. Тогда и можно сказать о каком либо адекватном тесте.

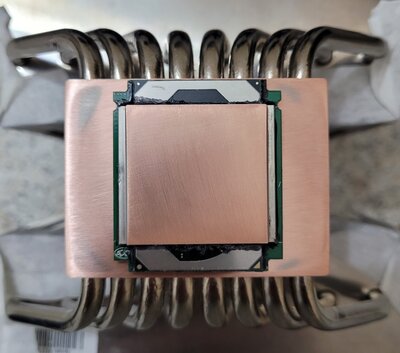

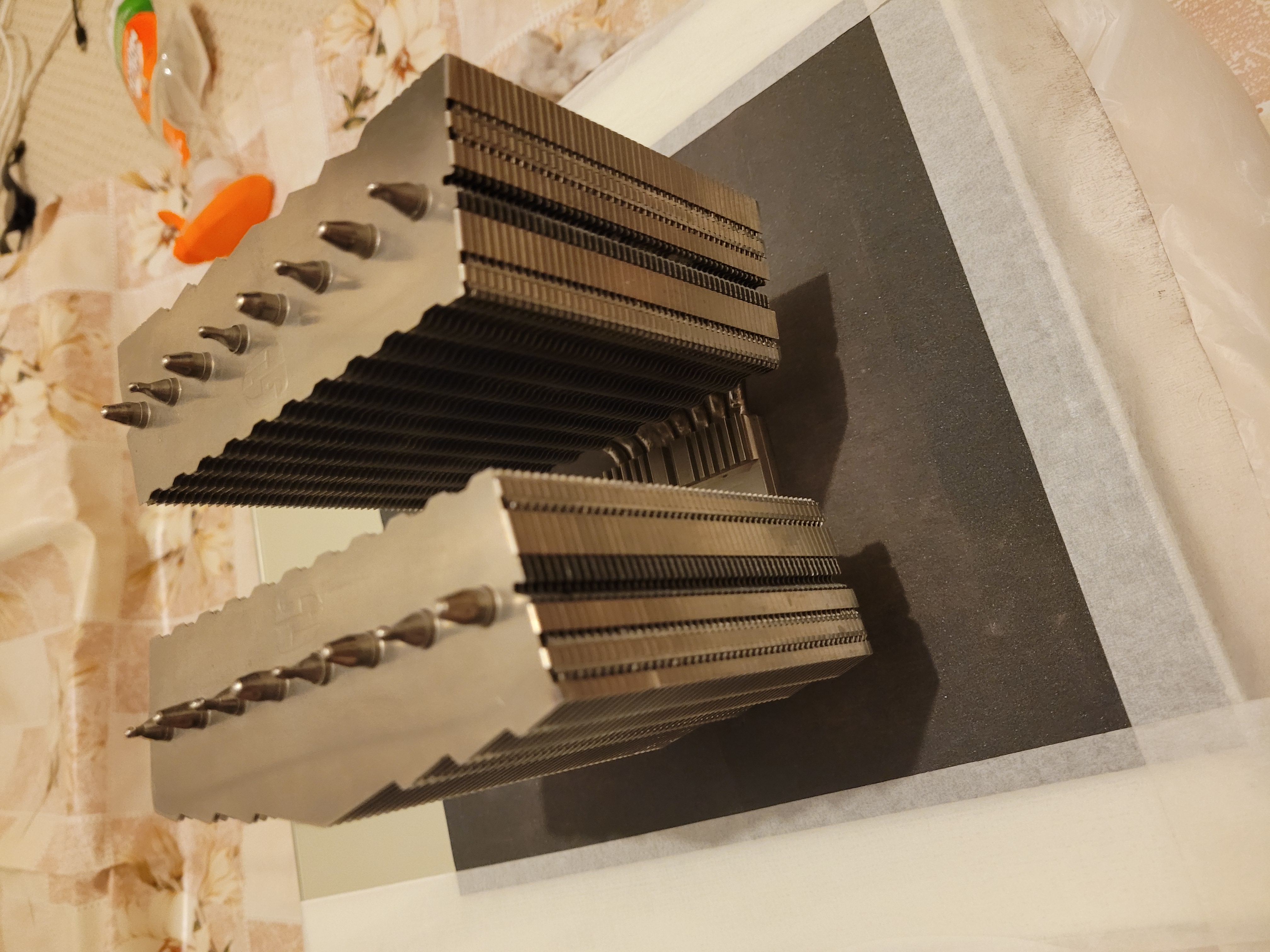

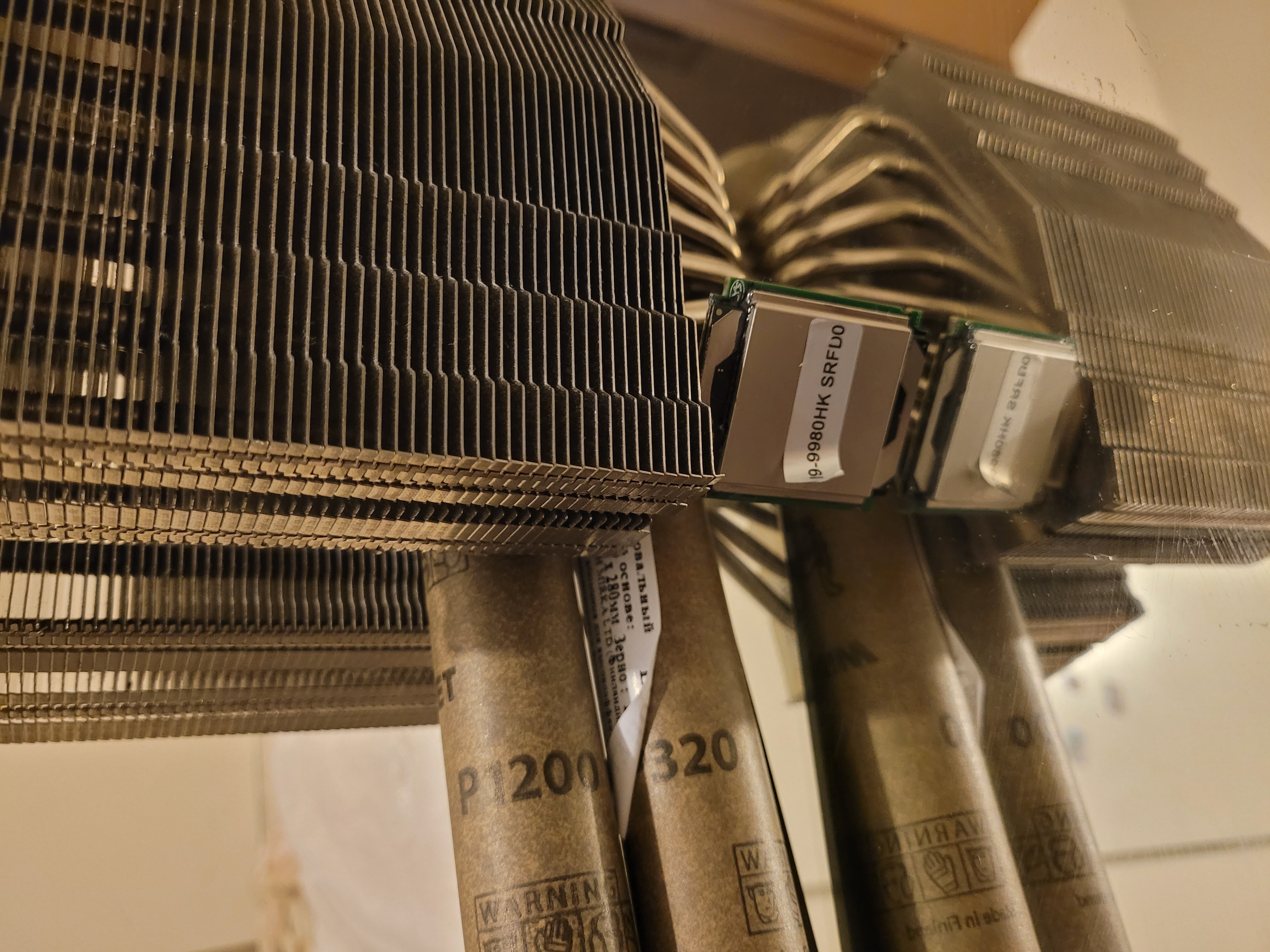

В данный момент я пол дня убил на выравнивание крышки и основание кулера. Нет нормальной пасты или жм для отвода. Результатам своей шлифовки я не доволен. Хотя отдуши старался и ни на чём не экономил.
Вложение:
20220104_220759.jpg [ 3.17 МБ | Просмотров: 3018 ]
Вложение:
20220104_211925.jpg [ 3.23 МБ | Просмотров: 3018 ]
Вложение:
20220104_212823.jpg [ 3.58 МБ | Просмотров: 3018 ]
Вложение:
20220105_015221.jpg [ 1.15 МБ | Просмотров: 3018 ]
Вложение:
20220105_010121.jpg [ 699.54 КБ | Просмотров: 3018 ]


Добавлено спустя 3 минуты 31 секунду:
Вся мощь высоких технологий и нанометров - ломаются об кривой кулер, кривую крышку, хреновую пасту, и ещё об другие отводы тепла.

_________________
1-g4400
2-1050 2gb ROG strix
3-(prime z270-a сдохла) maximus viii ranger
4-srfd0 -i9 9980hk
5-g.skill 16-16-16-32 1T 3000
6-dc assasin ii
7-coguar 600

  Veselchuk-pesemist

Member
Статус: Не в сети
Регистрация: 21.03.2010
Откуда: Киев
Фото: 0
Поделюсь своей статистикой по SRFD0 с крышкой.

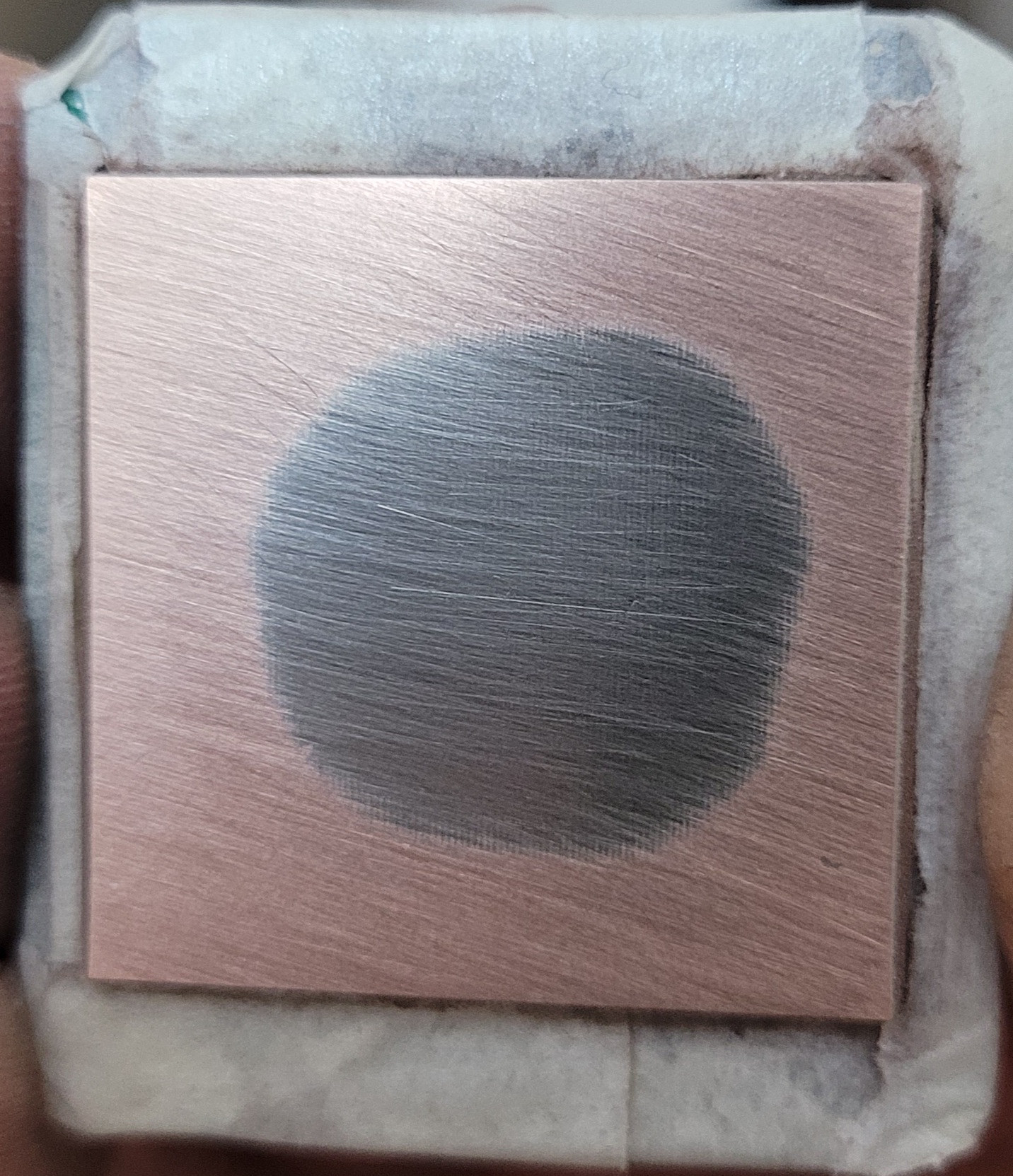

1. Очень кривая крышка, причём кулер стоит на её углах. Очень плохой контакт. Тёр процессором об наждачную бумагу часа 1.5-2, пока почти весь никель (или что там) не сточил и крышка выглядела медной.

2. Тяжело сравнить результат, потому как до шлифовки был Zalman 9900 Max (который соприкасался только с 40% крышки и не проходил Linpack из за достижение Т лимитов). После шлифовки я поставил Snowman MT6s. Сейчас в ОССТ Linpack + AVX = 70C при 1.26V Vcore, 4500 Мгц.

3. И вот с напряжением изначально нюанс. Мат плата Asus Z170-A. Китаец выслал BIOS 3802 Reborn from Dsanke. Комп грузился, но Винда сыпалась ещё во время загрузки. Как итог пришлось накинуть +0.09V Vcore для полной стабильности и LLC Level 4. TVB в биосе отключить нельзя, только через Throttlestop - но я не заморачивался и просто 4600 Мгц поставил сразу.
Вопрос - это что камень какой то бракованный, что он в стоке не работает? 1.26V Vcore как то высоковато. На ноутах вообще в минус оффсет делают. Тут у людей на 1.15 вольтах работают... инженерники.

4. Память G.Skill XMP 3000Mhz 15-16-16-35, 2х8 GB, чипы Hynix C-Die (очень средние чипы). Как таймингами не игрался - можно выжать максимум или 2900Мгц 14-15-15-30 но 2Т, или 2666Мгц с низкими 12-13-13-28 зато 1Т.
Не знаю какой режим лучше использовать. Но >2900Мгц вообще не стартует - какие тайминги не ставь, VCCIO, System Agent, DRAM Voltage, отключать/переставлять слоты - без разницы.
Так и с 2800-2900 Мгц не всегда стартует - надо пару раз плату потренировать (дёрнуть настройки памяти вверх/вниз). Вот такой вот потенциал в серийных "мутантах".
С более качественной памятью возьмёт больше частоту? Или дело в контроллере ЦП, который по даташиту нативно только 2666 Мгц тянет?

В общем впечатление всё равно хорошее. Плата Asus Z170-A (5 лет ей уже!!!) и так была с i7 6400T QHQG, который я за 40 баксов продал и взял за 150 это чудо. С современными ценами очень сложно проапргейдиться за такую цену на 8 ядерник (все 16 потоков работают, ничего не отваливается), даже Xeon V3.
  Gradient

Member
Статус: Не в сети
Регистрация: 17.01.2013
cpuworld писал(а):
Подскажите пожалуйста подойдет ли кулер Thermaltake ITBU [CLP0556-B] для QNVH(аналог QNCT) ?

Использовал некоторое время почти такой же cooler master без медного сердечника с QQLT без крышки на 4.0 ghz. В принципе кристалл судя по отпечатку укладывался в колонну. Но впечатления отрицательные - кулер я немного отполировал, но несмотря на это с этим кулером были резкие подскоки температуры до 90 градусов при нагрузке.

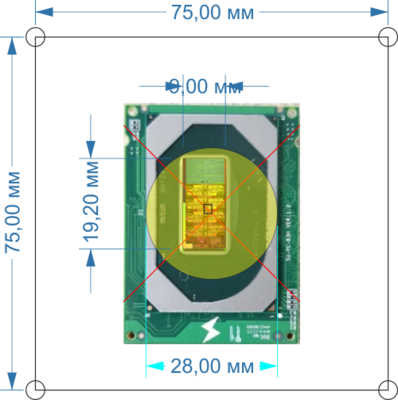

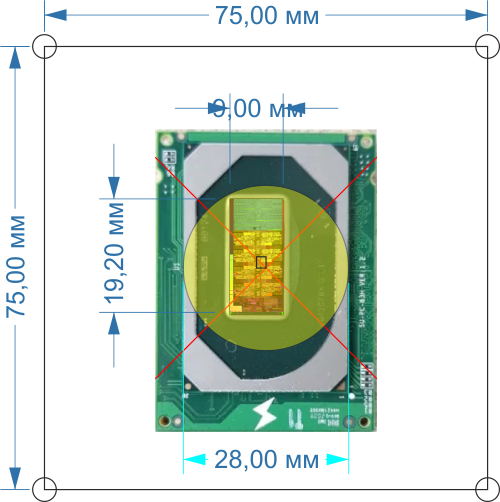

Возможно, картинка чем-то поможет:
Вложение:
qqlsDim.png [ 141.84 КБ | Просмотров: 2951 ]

смещение центра кристалла относительно центра сокета около 2,5 мм
желтый круг показывает, как медный сердечник 28 мм становится на кристалл

_________________
make research, not flame

  bethoven

Member
Статус: Не в сети
Регистрация: 12.12.2021
Откуда: Russia
Фото: 1
LpFan писал(а):

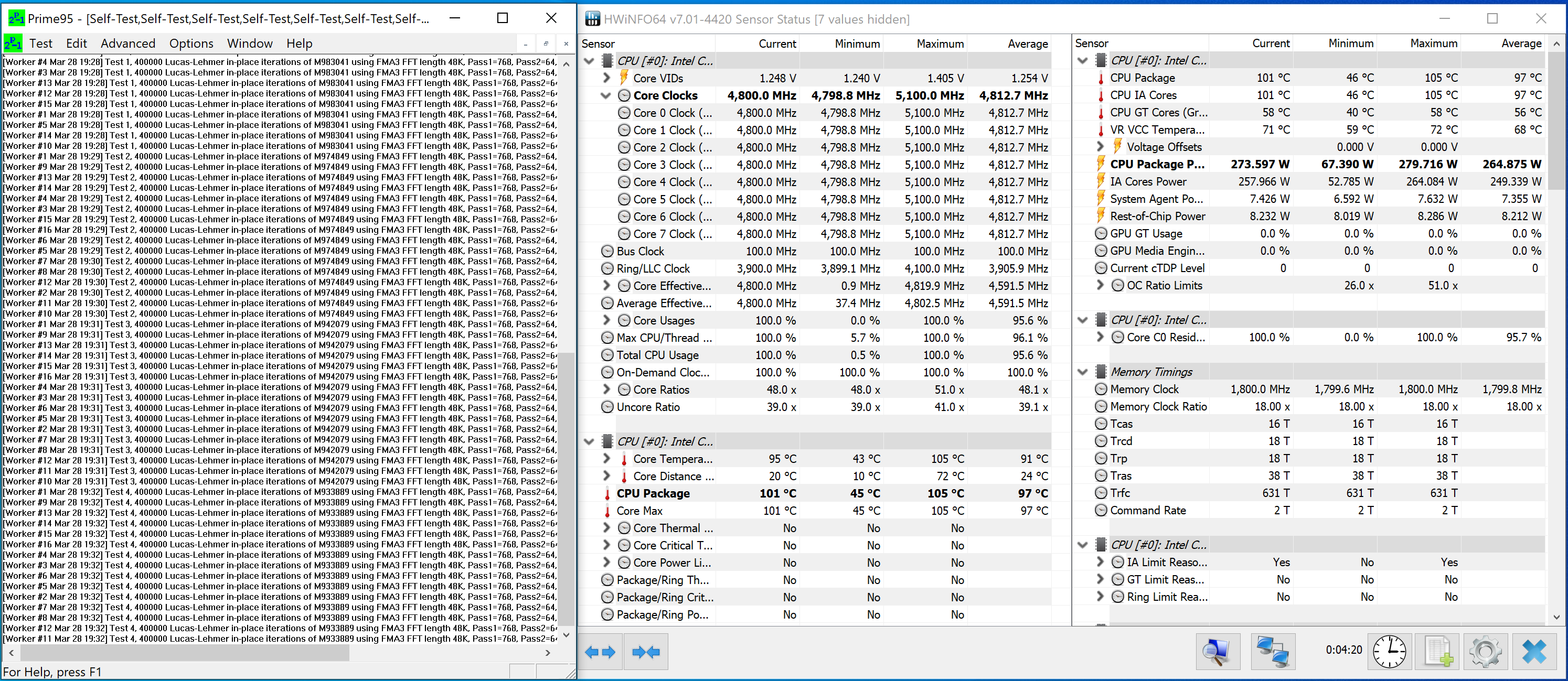

Prime95 Smallest FFTs with AVX c HT у других?

Из статьи 11900k
Цитата:
Для того же, чтобы стабильность сохранялась и в случае AVX2- и AVX-512-нагрузок, приходится применять сбрасывающие частоту поправки для множителя CPU, активирующиеся при исполнении соответствующих векторных инструкций. В нашем случае помогло снижение частоты на 300 и 500 МГц соответственно. То есть стабильность при исполнении AVX2-инструкций достигалась при 4,8 ГГц, а при исполнении AVX-512 – при 4,6 ГГц. Рабочие температуры процессора в этом случае сохранялись на приемлемом уровне – около 100 градусов. Однако не нужно забывать, что в нашей тестовой системе использовалось довольно мощное кастомное жидкостное охлаждение с 360-мм радиатором в контуре.

Вложение:
rkl-oc-2.png [ 410.96 КБ | Просмотров: 2927 ]

_________________
1-g4400
2-1050 2gb ROG strix
3-(prime z270-a сдохла) maximus viii ranger
4-srfd0 -i9 9980hk
5-g.skill 16-16-16-32 1T 3000
6-dc assasin ii
7-coguar 600

  findmetwice

Junior
Статус: Не в сети
Регистрация: 24.09.2020
Фото: 1
человеки, люди добрые, великий svarmod, помогите! :cry:

год назад по православным гайдам поставил QQLT и не нарадовался, более года без проблем всё великолепно "летало" на частоте 4.9 ГГц... но случилась беда (комп никто не пинал, стоял где обычно)

Вкратце - походу материнка RIP, не ясно.
оборудование:
Мать - Asus Z170i pro gaming
ЦПУ - QQLT(6я/12п)
кулер ЦПУ - DeepCool Assasin II (байда 1.5 кг)
ОЗУ - Kingston Fury HyperX 16 GB (8+8)
БП - zalman ZM700-LX

Следующая ситуация:
0. за недели 2-3 до описанного ниже у меня пропал блютуз, переустановка драйверов показывала успех, но чекбокс активации блютуза в настройках отсутствовал, просто забил хер и перешёл на USB девайсы

1. 21 декабря во время игры в лёгкую игрульку "human fall flat" ловлю синий экран и сразу после перезагрузки ещё один
2. перегружаюсь и работаю нормально, потом опять ловлю синий экран через пару часов работы
3. после этого синие экраны стали часто появляться (сразу после перезагрузки или спустя минут 5-10 работы или пары часов)
4. участились синие экраны сразу после запуска
5. опустил разгон с 4.9 ГГц (оффсет AVX на 0.3 ГГц) до 4 ГГц и стало работать стабильнее, но всё ещё синие экраны появлялись примерно с такой же частотой
6. синие экраны постоянно сразу после запуска
7. опустил разгон до 3 ГГц и частоту ОЗУ с 2.4 ГГц до 1.6 ГГц запустилась винда
8. после пары дней работы с постоянно выскакивающими синими экранами винда перестала грузиться
9. переставил винду - запустилось но синие экраны продолжили появляться
10. крутил-вертел частотами и не удалось запускаться, синий экран всегда появлялся на этапе загрузки винды (где логотип винды, а внизу белые шарики бегают по часовой стрелке). В биосе всё было стабильно, без синих экранов

проверки оборудования:
1. менял планки ОЗУ местами, ставил отдельные планки в разные слоты, менял частоты планкам - синие экраны на этапе запуска винды
2. отключил HDD - без улучшений
3. переустановил винду на SSD на другом компе - без улучшений (у ССД здоровье отличное, состояние на 90%)
4. вставил другую видеокарту (смущали визуальные дефекты на синих экранах) - без улучшений
5. отдавал проверять БП - с ним проблем нет
6. На материнке нет "дутых" конденсаторов или чего-то что вызывало б вопросы

Запуск с флешки
товарищ принёс флеху с WinPE и проверками в досе:
1. мемори тест для двух планок ОЗУ прошёл два круга без ошибок
2. LiveCD запустилось с флешки без проблем
3. С запущеной виндой (LiveCD) проверили стабильность через AIDA64 - всё ок
4. перегрузился и вернул разгон для ЦПУ 4.9 ГГц и ОЗУ 2.4 ГГц - стресс тест молотил всю ночь и всё збс

но всё так же виснет на этапе загрузки винды
Подумал "ну раз сперва крякнулся блютуз, то может его плата вызывает ошибки?". Отрубил в биосе вайфай и блютуз на материнке - без улучшений
Отсоединил физически блютуз модуль, случайно отсоединил батарейку биоса... подключил батарейку назад.

Теперь и биос не грузится... (CMOS сбросился? опять искать обычную "зелёную без наворотов" ОЗУ планку чтоб сделать первый запуск?)
КОДЫ ОШИБОК:
irql less or equal (чаще всего)
critical process died
apc index mismatch
system service exception
0xc000021a
thread exception not handled

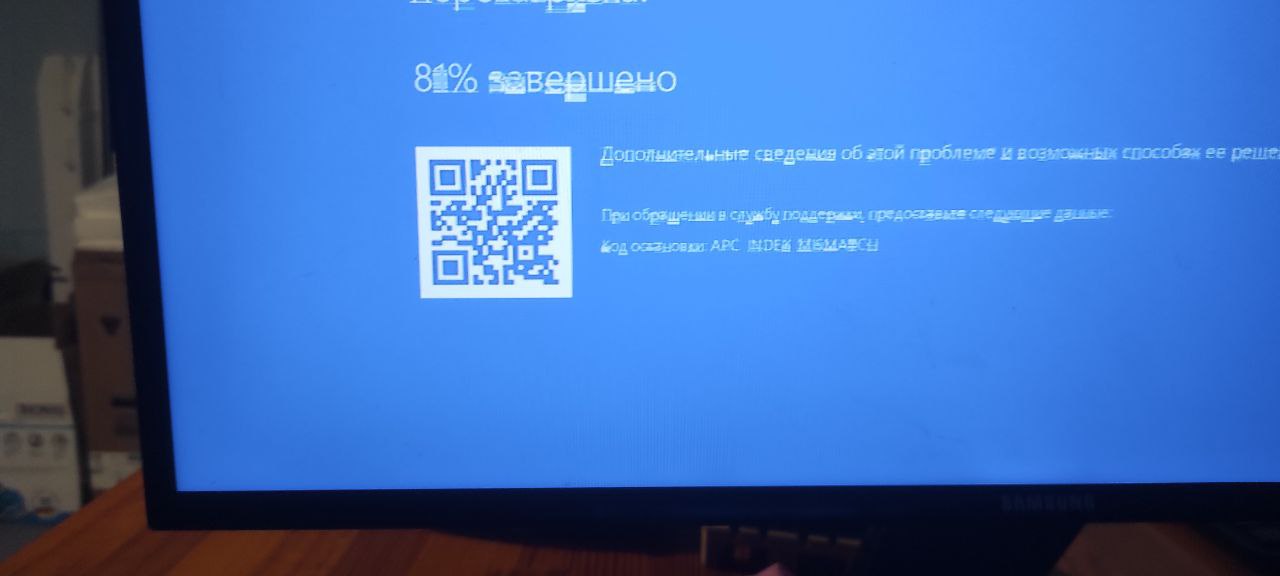

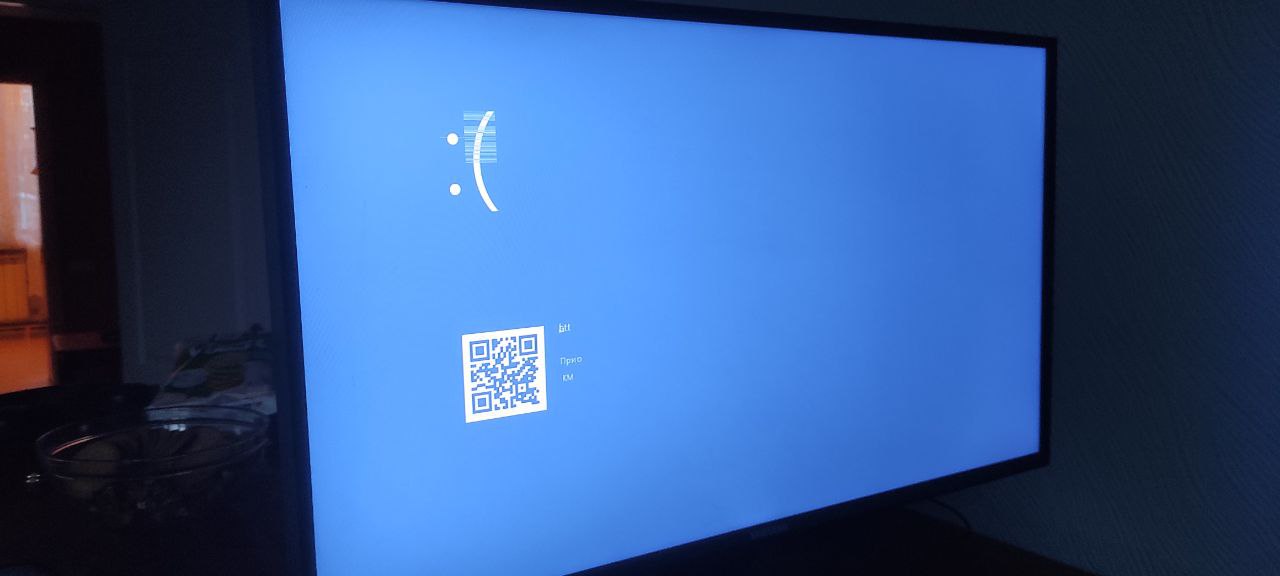

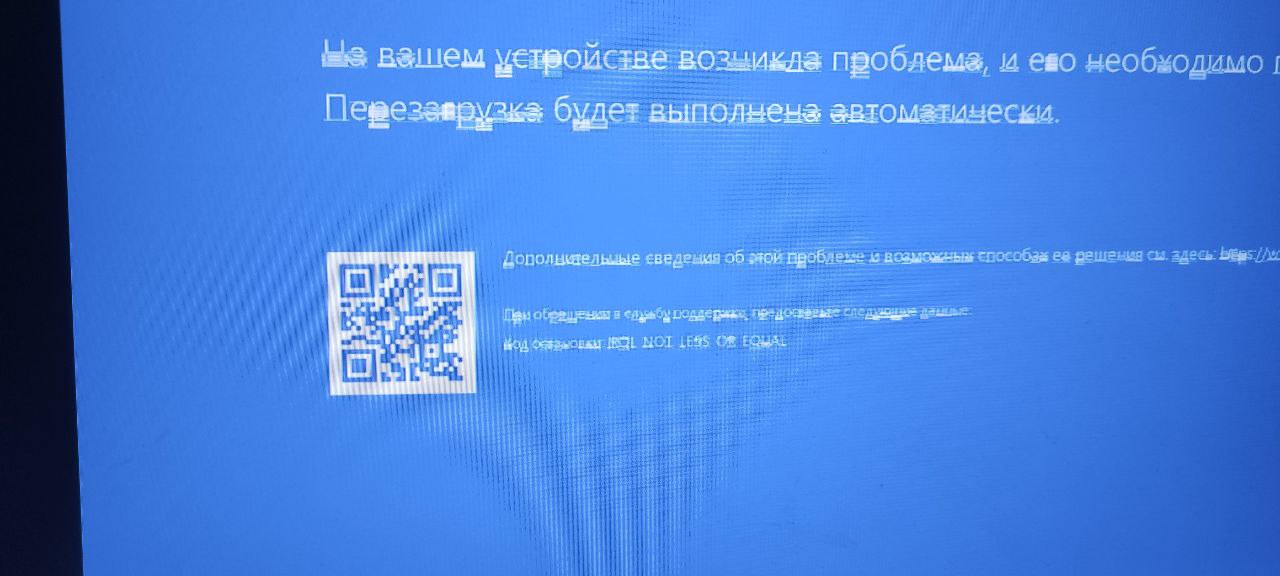

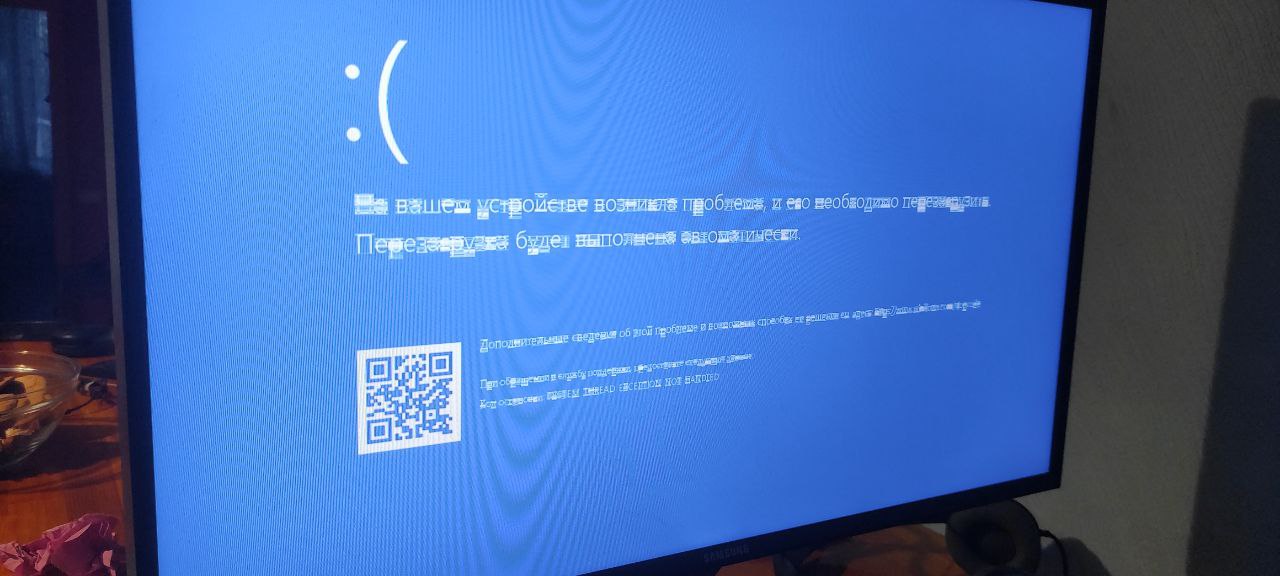

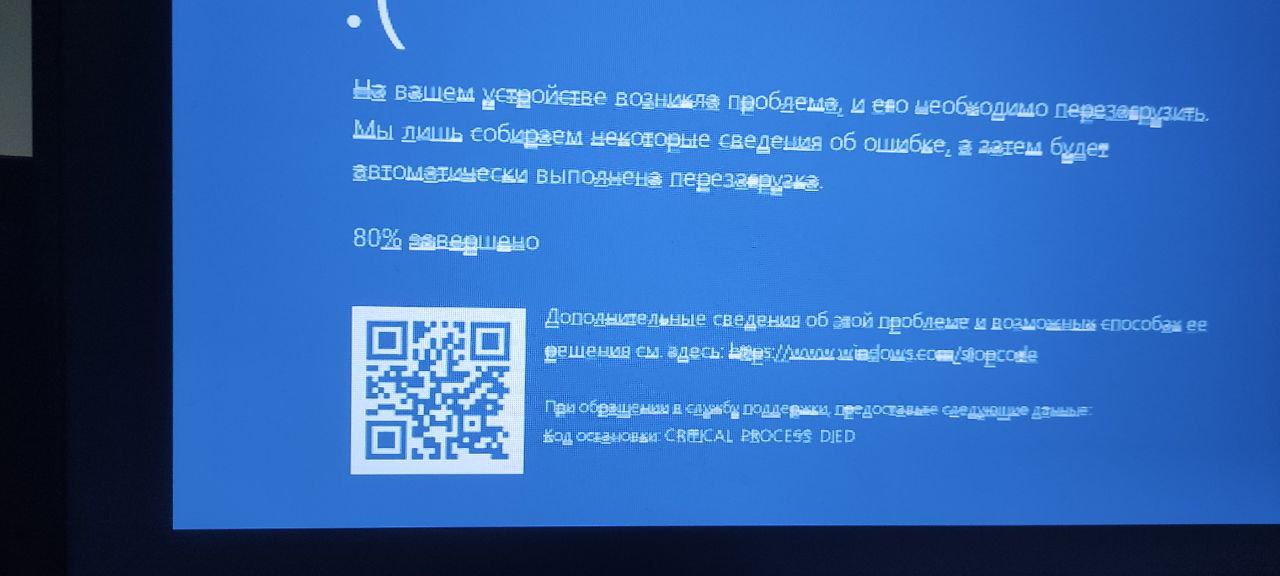

ФОТКИ ОШИБОК. с визуальными дефектами при отображении (видеокарта не причём 100%)
Вложение:
photo1641548496 (2).jpeg
photo1641548496 (2).jpeg [ 99.26 КБ | Просмотров: 2905 ]

Вложение:
photo1641548495 (3).jpeg
photo1641548495 (3).jpeg [ 43.81 КБ | Просмотров: 2905 ]

Вложение:
photo1641548495 (1).jpeg
photo1641548495 (1).jpeg [ 46.21 КБ | Просмотров: 2905 ]

Вложение:
photo1641548494.jpeg [ 73.18 КБ | Просмотров: 2905 ]

Вложение:
photo1641548494 (1).jpeg
photo1641548494 (1).jpeg [ 84.52 КБ | Просмотров: 2905 ]

(ещё есть в наличии проц i5-6500, думаю попробовать вернуть биос старый (есть лишние чипы) и попробовать посадить i5)
может легче выбросить? я уже з@36@Jlc9... :insane: :weep:

_________________
ASUS Z170i / QQLT 4.9 GHz / DeepCool Assasin II / 2*8GB DDR4 Kingston Fury 2400 MHz/ GTX 1060 6GB MSI GAMING OC / SSD 250GB Samsung EVO / HDD 3 TB

  bethoven

Member
Статус: Не в сети
Регистрация: 12.12.2021
Откуда: Russia
Фото: 1
findmetwice вместо всего этого поста, банально надо было проверить с другим ЦПУ. Методом исключения.

_________________
1-g4400
2-1050 2gb ROG strix
3-(prime z270-a сдохла) maximus viii ranger
4-srfd0 -i9 9980hk
5-g.skill 16-16-16-32 1T 3000
6-dc assasin ii
7-coguar 600

  kolbak

Junior
Статус: Не в сети
Регистрация: 03.06.2008
Фото: 2
BOBKOC писал(а):
ранговости памяти, количества плашек.

Trident Z DDR4-3200 МГц CL14-14-14-34 1,35 В (4x8 ГБ) - ее умельцы гонят и на 3600 и на 3800 с таймингами CL16.
А тут с QTJ0 просто ад какой то...и никакого гайда нет как гнать ее(((

x0rw писал(а):
Увидел 55 пост - жму ресет

Что делать тем у кого нет на плате распаянных POST CODE ? на ASUS Z270-E даже debag интерфейса нет, а через PCI-e x1 не показывает распространенная пост карта TL460s или TL611
  bethoven

Member
Статус: Не в сети
Регистрация: 12.12.2021
Откуда: Russia
Фото: 1

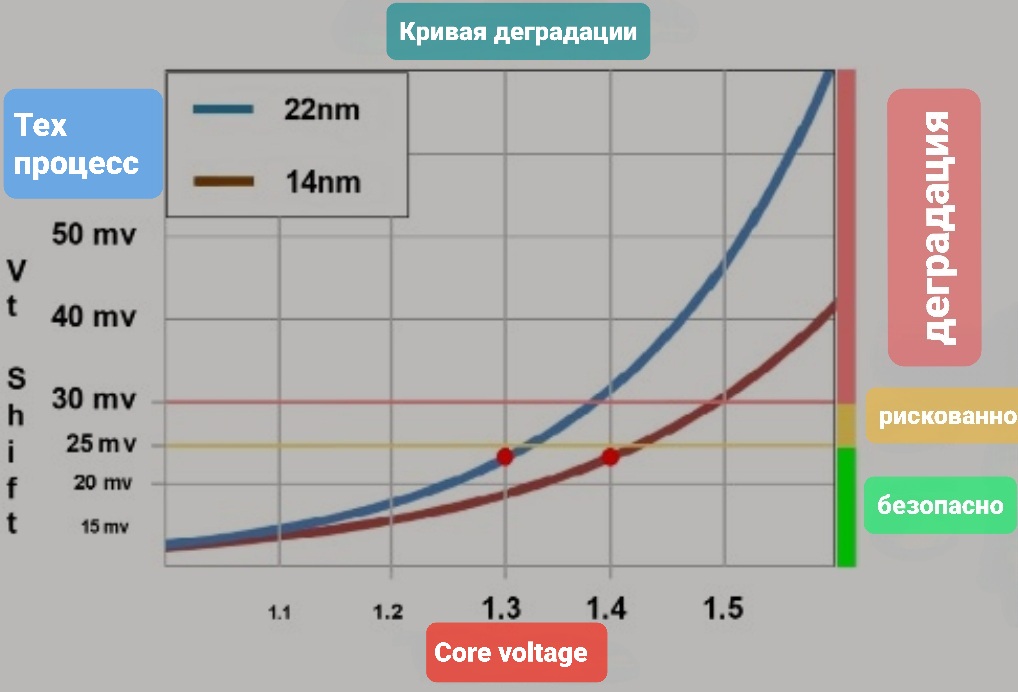

findmetwice писал(а):
более года

Вложение:
Screenshot_20220107-140259_Opera.jpg [ 90.08 КБ | Просмотров: 2891 ]

_________________
1-g4400
2-1050 2gb ROG strix
3-(prime z270-a сдохла) maximus viii ranger
4-srfd0 -i9 9980hk
5-g.skill 16-16-16-32 1T 3000
6-dc assasin ii
7-coguar 600

  BOBKOC

Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
kolbak писал(а):
(4x8 ГБ)
меняй на 2х16gb или 2х32 ;) , с 4 плашками каши не сваришь на мутанте :secret:
я конечно с истинными 4мя бидаями не экспериментил, но когда на z170_4cлотовом_герое8(на z270 веселее должно быть, а z370 ещё лучше в итого) экспериментил с голенькими самсунгами а ля B-die(M378A1K4BB1-CPB) 8GB одноранги, которые в 2х8 свои проектные 3200-3333 брали , c 4х8gb же, когда я опустился ниже 3000 я забил на это дело и разбираться не стал.
А так, выставляешь:
0. все тайминги вручную
типа
Maximus Tweak [Mode 1 или 2]
DRAM CAS# Latency [14] или 15
DRAM RAS# to CAS# Delay [18] для начала ;)
DRAM RAS# ACT Time [36]
DRAM Command Rate [1N]
DRAM RAS# to RAS# Delay L [6]
DRAM RAS# to RAS# Delay S [4]
DRAM REF Cycle Time [560] для начала ;)
DRAM Refresh Interval [65024]
DRAM WRITE Recovery Time [13]
DRAM READ to PRE Time [7]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [8]
DRAM WRITE to READ Delay S [4]
DRAM CKE Minimum Pulse Width [1]
DRAM Write Latency [14]
tRDRD_sg [6]
tRDRD_dg [4]
tRDWR_sg [10]
tRDWR_dg [10]
tWRWR_sg [6]
tWRWR_dg [4]
tWRRD_sg [28]
tWRRD_dg [24]
tRDRD_dr [6]
tRDRD_dd [6]
tRDWR_dr [10]
tRDWR_dd [10]
tWRWR_dr [7]
tWRWR_dd [7]
tWRRD_dr [6]
tWRRD_dd [6]
TWRPRE [32]
TRDPRE [7]
tREFIX9 [127]
OREF_RI [0]
1. напругу на память 1.5v
2. VCCIO=1.3 РЕАЛЬНЫЕ!, ПОМИМО ЗАГРУЗОЧНЫХ.
3. VССSA =1.35 РЕАЛЬНЫЕ!, ПОМИМО ЗАГРУЗОЧНЫХ.
4. cопротивления WR=80/PARK=0/NOM=34,40,48 пока лучшие(для меня) варианты на асусе.
На асроке(cоотв к асусу не применять либо по охотке) cопротивления 120-80-40 или 80-60-40 и Slope в духе 9-1-11-1-9-11-1 и IOL init Value=1
5. Mrc fast boot: enabled & Mch full check: enabled и BCLK:DRAM = 100:100 или 100:133 и долбить ресет до запуска & даа, тебе конечно без посткодов сложновато ;-) ака даж страшно представлять :swoon:
6. + тренировочные дела по обстановке: Round Trip Latency -on; CMD Normalization-on; Late Command Training -on
7. Ищешь запуск(возможно снижаешь тайминги) потом снижаешь вольтажи & + сохранять биос при удачном старте посредством https://disk.yandex.ru/d/Mv7lOS56FE-KLw , чтоб если что восстановить былое величие.
Как-то так, в первом приближении :shock: ;-)
в итоге:
по асусовскому z170_герою8 + 2х8gb двурангов самсуговских E-die такое https://disk.yandex.ru/d/0leT0ZQ4ouVjHw
по асроку z370 +2х16 двурангов самсуговских с-die такое https://disk.yandex.ru/d/T6lrTaQISOXeQw


Последний раз редактировалось BOBKOC 08.01.2022 13:23, всего редактировалось 3 раз(а).

  SanteiK

Member
Статус: Не в сети
Регистрация: 07.01.2022
Добрый вечер товарищи! С Рождеством!
Имеется QTJ1 с крышкой, мать MSI Z270 A PRO, 2x16 2666 память Samsung.

Все завелось на порте от z370 a pro выложенным здесь. Работает на 4.5ГГц, память 2800, но есть проблема периодически появляются BSOD(зеленый экран смерти, почему он у меня зеленый я не знаю), при тесте аиды64 стабильности FPU иногда выскакивает BSOD.
Может надо какие-то параметры в БИОСе выставить или может дело в бп FSP ATX PNR 600, бп дешевский я это понимаю, или может дело в прижиме, температуры вроде в норме до 80ти по ядрам, или мать слабенькая под этот проц
  x22dnk

Junior
Статус: Не в сети
Регистрация: 04.01.2022
SanteiK писал(а):
Добрый вечер товарищи! С Рождеством!
Имеется QTJ1 с крышкой, мать MSI Z270 A PRO, 2x16 2666 память Samsung.

Все завелось на порте от z370 a pro выложенным здесь. Работает на 4.5ГГц, память 2800, но есть проблема периодически появляются BSOD(зеленый экран смерти, почему он у меня зеленый я не знаю), при тесте аиды64 стабильности FPU иногда выскакивает BSOD.
Может надо какие-то параметры в БИОСе выставить или может дело в бп FSP ATX PNR 600, бп дешевский я это понимаю, или может дело в прижиме, температуры вроде в норме до 80ти по ядрам, или мать слабенькая под этот проц



У меня на SRFD0 и мод биосом под asus prime z270-k тоже в стоке были BSDO, в биосе поставил оффсет на напряжение ядер +0.075, после этого всё стало работать штатно, правда у меня он на 4.4ГГц работает.

Так же не помешает погуглить ошибки, может быть с памятью дело
  SanteiK

Member
Статус: Не в сети
Регистрация: 07.01.2022
x22dnk писал(а):
может быть с памятью дело

тест TestMem5 пресет Extreme Anta777, без ошибок

Может прижим слишком сильный, и кстати в аиде пропали напряжения с бп, думаю изза биоса
а напряжение я выставил на проц и память 1.3
  BOBKOC

Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
SanteiK писал(а):
тест TestMem5 пресет Extreme Anta777, без ошибок
открываешь HWinfo и мониторишь по темпе VRM и лимитам(срабатывают ли они) а так плата выглядит погано для теста фпу и похожа на Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #17553780 cоотв только тест памяти и гонять Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #17548175 норм ;)
SanteiK писал(а):
думаю изза биоса
+ поэксперименть на родном биосе мат платы с её сайта(модифицировав его соотв) Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #17599101
  SanteiK

Member
Статус: Не в сети
Регистрация: 07.01.2022
BOBKOC писал(а):

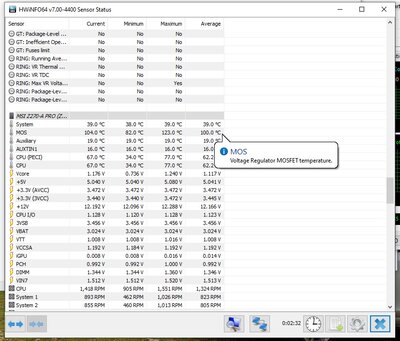

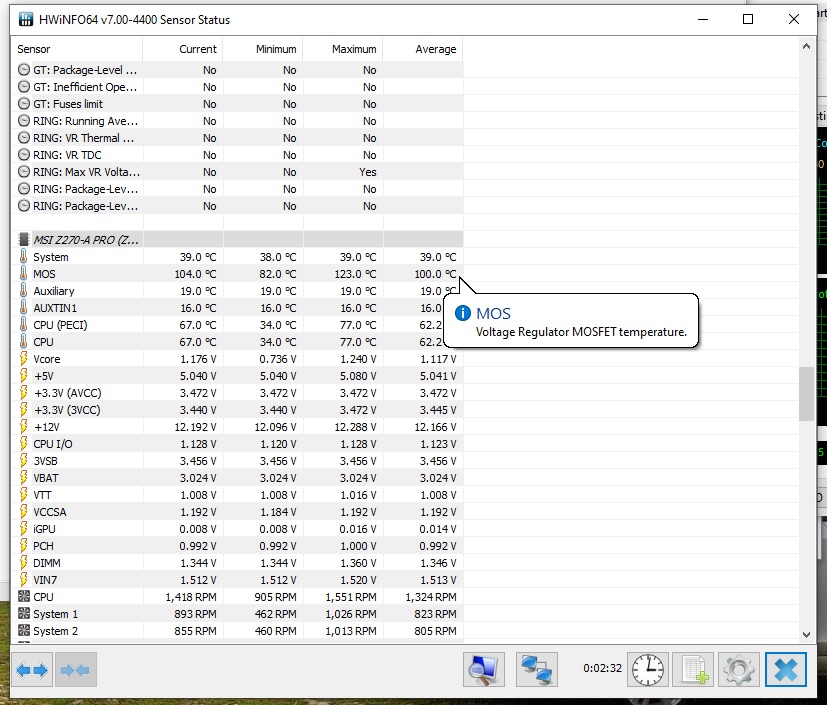

HWinfo и мониторишь по темпе VRM

это оно? MOS?
Вложение:
Безымянный.jpg [ 180.13 КБ | Просмотров: 2827 ]


  BOBKOC

Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
SanteiK писал(а):
это оно?
маловероятно(может быть температура пустышка) если и без нагрузки там высокая темпа, поточнее подскажут обладатели мси.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 22417 • Страница 787 из 1121 • <  1 ... 784  785  786  787  788  789  790 ... 1121  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Dionysus и гости: 29

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
