Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

sanskrit48 Ааа, понял.. Ну мне 4800 удобнее было и все же полегче для того кулера, что стоял тогда. А так- да, по шине можно и до 5.0 дойти на 12700.

Успокоил!!!))), у меня то водянка стоит, я тоже только до 5100 прогнал, хотя камень и до 5200 берет, но напруга запредельная, а т.к. по шине гонится, не удобно с такой частотой память настраивать. Пришлось выбирать, либо 5000мгц с ддр 4666, на гир2, либо 5100 на ддр 3400 гир1, выбрал последнее, т.к. по тестам в общей картине с 3400 и 5100 по процу, производительность лучше)

Маленькая ода моей новой ASROCK Z790I LIGHTNING WIFI
Лет 10 не пользовался Асроками, и тут понадобилась мать под мутанта 13950HX ES с двумя слотами под DDR5, попробовал и Asus и MSI на Z790, хотя можно было и B760, но бюджет позволял

По итогу мутант встал как родной, VCore Офсет авто, LLC3, AC 0.01 DC 0.48, в нагрузке VCore=VID 1.240v
HT off, @P55\E44\R49 в CB23 25500 очков 247w потребление и сказочные температуры не превышающие 90 градусов под 360 радиатором
До настройки офсет-андервольта потребление было 300w при тех же очках в CB23

С таймингами работает как боженька, вторичьки-третьички-РТЛ как будто сам Анта прописывает своей рукой
Ну минус мутанта, что память выше 6400 не идет, но позволяет поджать тайминги 30-36-36

В общем долой стереотипы, ASrock торт

xzqtr, искренне рад Вашему приобретению, как рад и своему первому... но, к сожалению, не всегда это так... маленькие тесные платформы на LGA1700 от них лучше не брать (мой печальный опыт, там же и положительный, кстати )))

Всю жизнь на Асусе просидел и пришлось взять Риптиду в660м, для разгона 12400f, и очень не пожалел, Asrock мне больше понравился + действительно с таймингами отлично справляется - micron Edie 3600 сток, настроил 4666 G2 Cr1 19-23-23-44 или 3400 G1 Cr2 14-18-18-34 (первичные-четветичные настройка)
Да и проц 5100 по всем ядрам))

P. S. Незнаю только как для проца офсет выставить, не понимаю смысла настройки и нужен ли он вообще или путь на постоянной напруге пашет? Подскажете?

sanskrit48 У меня просто фикс для андервольтинга. Так получается глубже душить его по напряжению. Ужал 12400 в 54вт на родной частоте

для такого варика лучче фикс и LLC1

BY_Pashka
Я уже в строю, но что то мне не нравится температура PCH, в простое 50+ град.

Из чего это?

50 норма.

Та ну, так это в простое, в нагрузке вк точно до 60 нагреет! У меня на старой до 40 град. и 50 - в играх.
Что то с той температурой не то, радиатор холодный, 35 по замерам, а малюет - 50, ппц, или может у всех так на z790?

Ну значит АИДА врет.

Я везде проверил, даже HWiNFO, то показывает. Может что то с прокладкой?

Nikolayovich ну пальцем пощупать и успокоиться.

нет.

диски какие подключены?

Я же говорил выше, замерял даже пирометром.

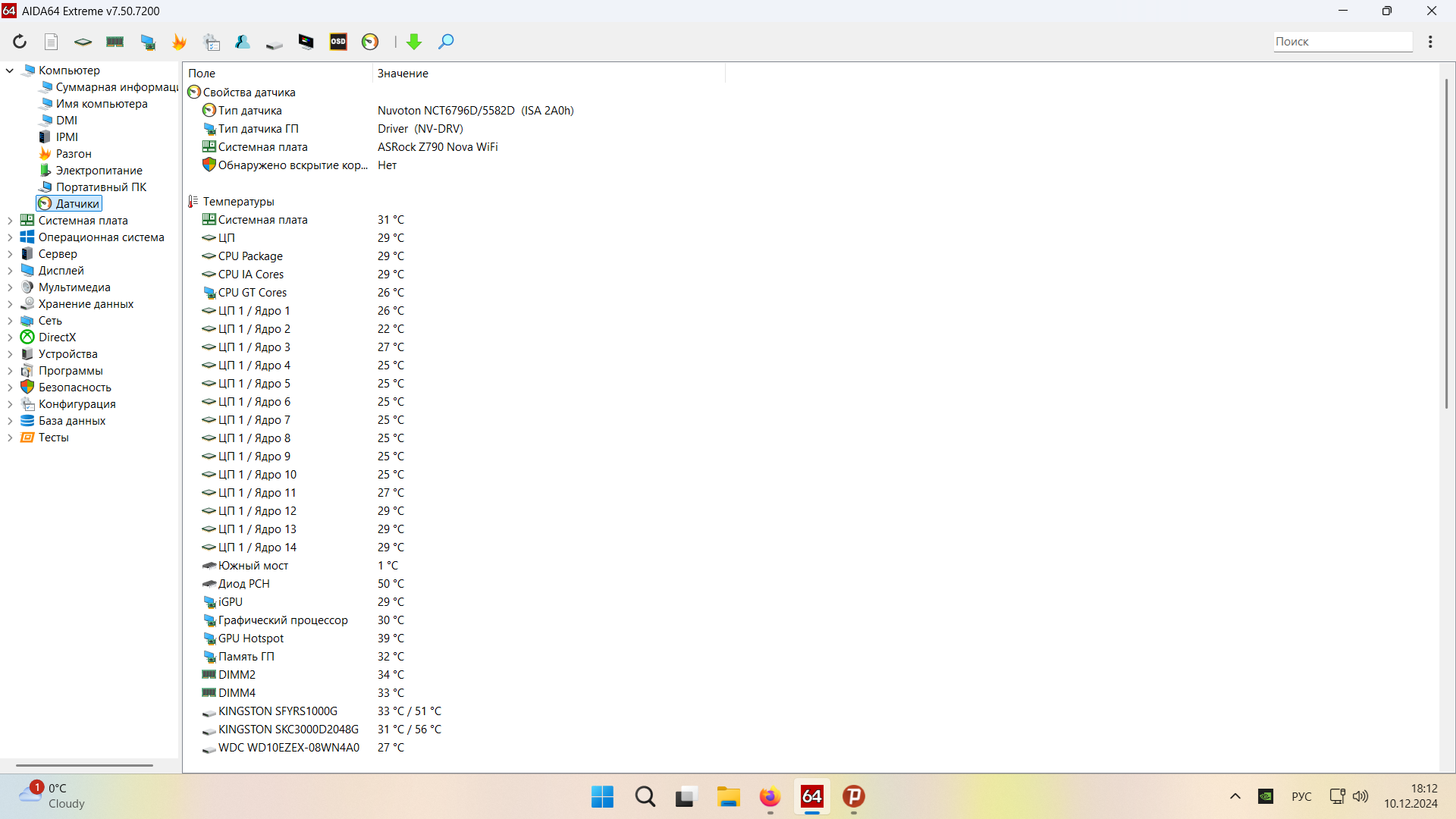

На скрине все видно, 2 м2 и 1 хдд.

Nikolayovich Да норма это, забейте..
И не нужно ровнять с Z370-390.

Почему так уверены?

Ну а с чем это связано, pcie 4.0?

BY_Pashka

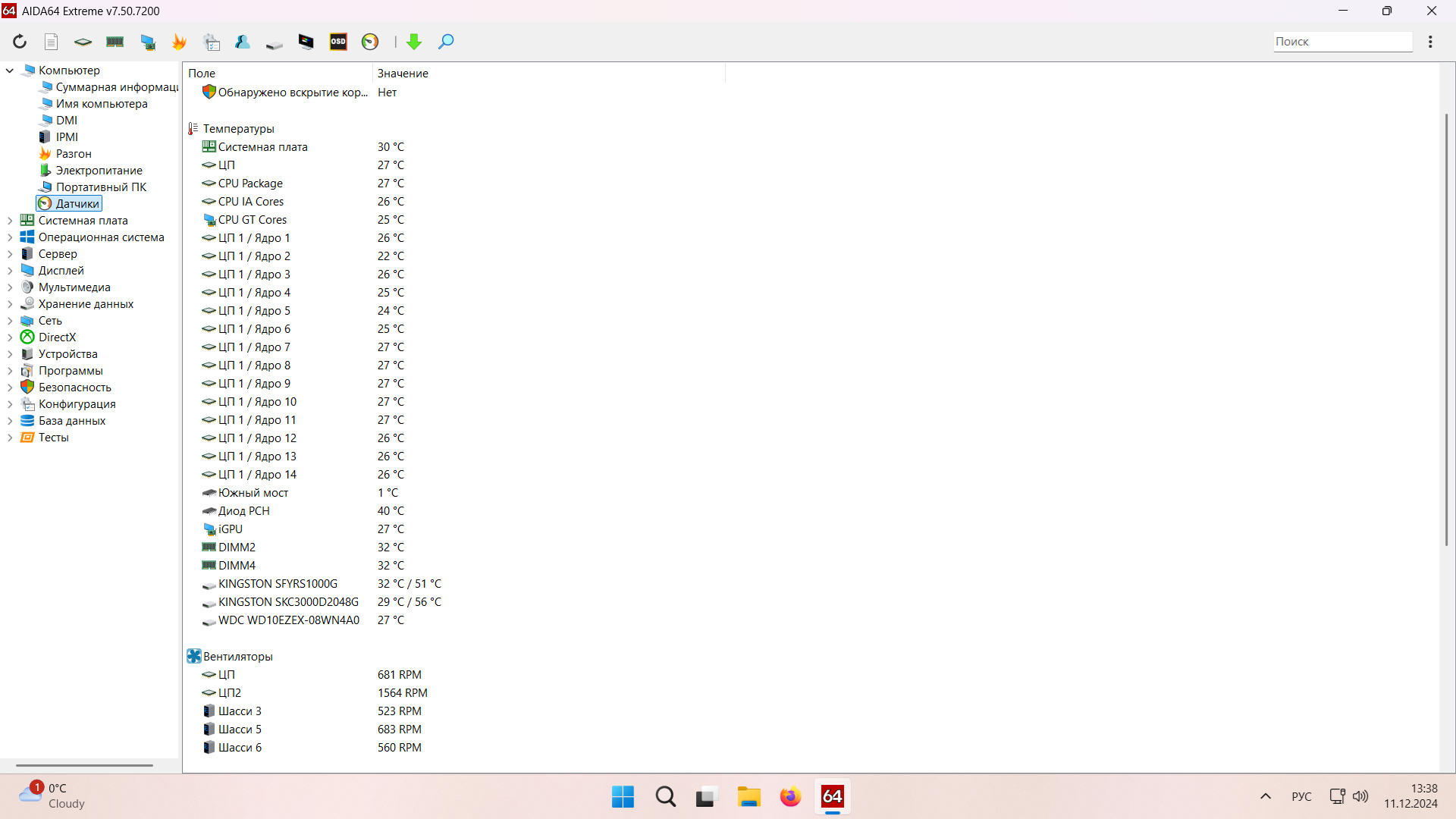

А что теперь скажите, температура радиатора и по ПО +- одинаковы. Вот теперь я спокоен.

Nikolayovich ну я же не гадалка.. опишите, что сделано.

Замена прокладки и доработка крепления радиатора, а то влепили хп как.
