Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

Поделитесь настройками BIOS для такого разгона памяти, пожалуйста.
У меня плата Z690 Aorus Ultra (BIOS F7), память Patriot Viper Venom RGB [PVVR532G620C40K] 32 ГБ.
Пока выше 5600 МГц не удалось выставить. Бубен почти сломался уже.

1. по биосу я бы откатился на F20a - но в принципе это не главное, можно и потом.
2. нужны напряжения с Hwinfo
3. тайминги с Asrock Timings
4. вкладка SPD с CPU-z
Еще вопрос по памяти сейчас 5600 по XMP профилю выставлены?

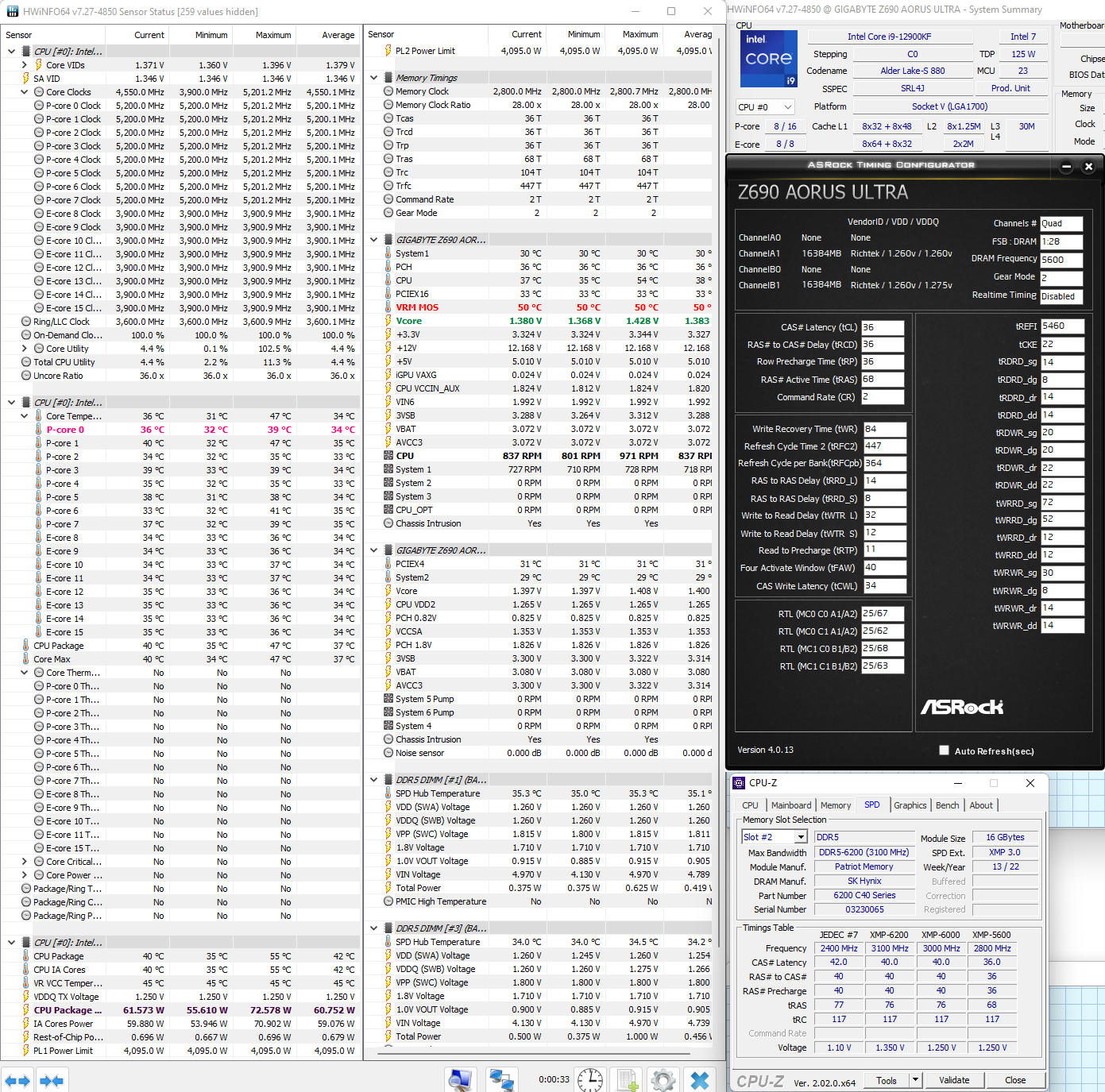

Прикладываю:



Сейчас да, но до этого пробовал и руками, не помогало.

Добрый день. Подскажите, нынче имеются какие-либо проблемы или болячки плат Aorus на z690 чипсете?

Alexey1977
Пока взял 5800 МГц с 36-36-36-68 при DRAM VVD/VVDq на 1,370 В (1,380 по данным мониторинга).
Но цель минимум – 6200 МГц с дальнейшим занижением таймингов.

Jordan
можно начать с
Выставить XMP профиль на 6200 в биосе
В настройках памяти
Gear Mode - Gear2
Memory Boot Mode - Disable Fast Boot
тайминги первичный 30-38-38-50

Напряжение памяти с VDD=VDDQ=1.400V начать
Напряжение VCCSA - 1.250V
VDD2 авто - можно пробовать с 1.35В

Добавлено спустя 3 минуты 20 секунд:
по VDD2 посмотреть если на АВТО будет меньше 1.35 при XMP 6200 то выставить руками 1.35-1.40в

Добавлено спустя 15 минут 32 секунды:
по первичным таймингам, если с 30-38-38-50 не стартует, то можно 32-38-38-52 пробовать

Alexey1977
Спасибо.
Всё так и пробовал последние 40 минут. Пока безрезультатно. Даже на 5800 МГц нестабильно.
На 5600 МГц с 32-38-38-52 работает, но это какое-то недоразумение для DDR5, а не результат.
Есть вероятность, что с завышением таймингов удастся взять 6200 МГц?

Попробовать F20a?

Jordan по поводу F20a можно попробовать но чтото мне подсказывает что не поможет, получается все же что Gigabyte в плане разгона память платы хуже всех вендоров сделал, и все что ниже Z690 Master вообще не годится.
к Z690 Master у меня претензий не было особых, жаль только то что хорошая элементарная база гробится ихним софтом на уровне биоса.
глянул на сайте Gigabyte перечень модулей и частот которые должны работать на вашей плате, и последнее что есть это 6000, для Master - 6400.
открываю табличку совместимости по наверно самой дешевой плате от MSI Z690-A и там частота 6400 есть

Спасибо, большое спасибо. Подрубил хмр на 5600 и впервые с моментаипокупки компа не лагает.

Скажите а на плате z690 Gaming X можно отключить м2 накопители в биос? Не могу найти.

Походу нет, я например в биосе F20а не нашёл.

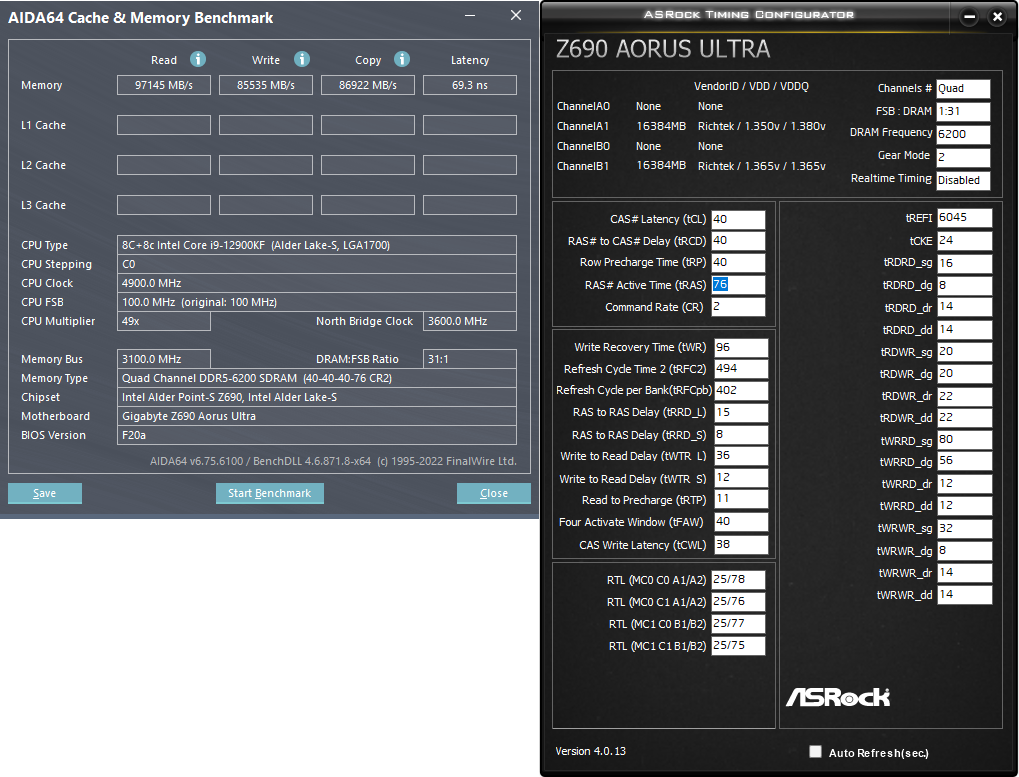

Прошивка предыдущего BIOS F20a на Z690 Aorus Ultra помогла взять 6200 МГц. Теперь можно работать с таймингами.


Добавлено спустя 24 минуты 4 секунды:
Рано радовался, повторно загрузиться на 6200 МГц не получается
Ничего не менял, разумеется. Ну и плата.

А что в винде нельзя отключить в управление дисками ?

Всем Здравствуйте. Приобрел GIGABYTE Z690 AORUS ELITE DDR4 и 12700
Подскажите пожалуйста по настройке снятия лимитов энергопотребления, какие пункты отвечают и что выставлять.

Сразу извините если вопрос уже ранее в теме звучал, возможно пропустил его.

Похоже на то.

Мне для установки винды надо

На ультре с биосом 20а с таймингами работать не получится. Там tREFI зафиксирован. А без этого латентность не снизить. Пытайтесь на F7. Поиграйте со связкой VCCSA VDD2. Первый опустить до 1,1-1,15, второй до 1,25. Для 6200 напряжение на память ~ 1,38

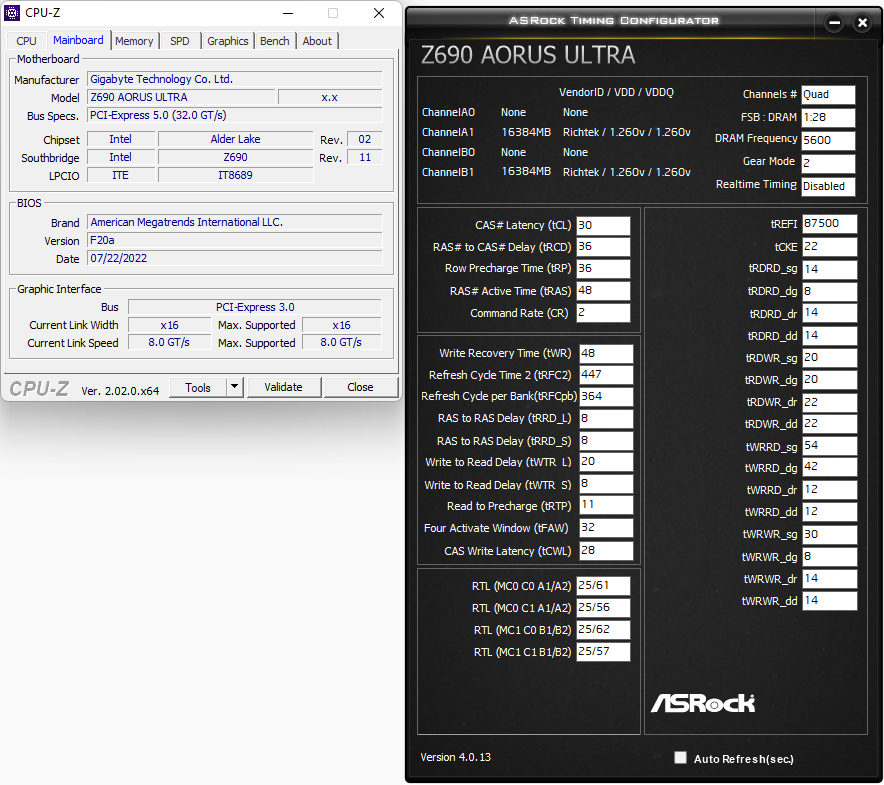

tREFI у меня меняется на 20а и эффект есть.



Попробую. Спасибо.

Два раза накатывал со сбросом на ультре. Версию 20а с русского сайта и с глобального. tREFI не активен. Странно всё это)

ALXX А если попробовать включить включить функцию CSM в биос, перезагрузится там появится пункты приоритет загрузки 1,2,3 и т.д и поставить на всё запрещено кроме одного ссд на который планируете ставить винду так не прокатит?

strelec69 не знаю, CSM же режим совместимости для загрузки старых систем с mbr разделов, насколько я понял. Как он повлияет при установке 10ки? Мне просто надо чтобы установщик винды не записал свой загрузчик на другой ссд, не на тот на который винду буду ставить.
