Руководство по адаптации материнских плат 100 и 200 серии для поддержки процессоров Coffee Lake 8xxx/9xxx.


0. Прежде чем приступать к модификации
...запаситесь валерьянкой
  • Нужно осознать, что все действия вы производите на свой страх и риск, и нет никаких гарантий, что все заработает как надо или вообще хоть как-то заработает.
  • Все пункты из шапки важны и обязательны к прочтению.
  • Ознакомьтесь с устройством UEFI BIOS. Достаточно иметь общее представление о системе регионов.
  • Полистайте гайд по прошивке ASUS для 7х чипсетов: определенные моменты, конечно устарели, но некоторые вещи актуальны до сих пор. Обратите внимание на пункты 6, 7, 8.
Примерная форма обращения за помощью в тему
    В обращении должны быть расписаны все действия по пунктам.
  • Процессор и мат.плата для модификации
  • Процесс модификации
  • Пинмод/ Желательно приложить фото
  • Прошивка
Пример:
Цитата:
Имеется процессор i5 6400 и мат.плата ASUS Maximus VIII Hero, поставил i9 9900k ревизии R0.
Использовал мод.биос, сделанный в CoffeeTime 0.85a, добавлял микрокод D2 для 906ED в advanced mode.
Изолировал с помощью каптона, замыкал на процессоре перемычку для запуска https://i.imgur.com/MWLpLm0.jpg
Прошивал с помощью программатора CH341A, используя AsProgrammer 1.4.0, сверку прошло при прошивке.

После этого можете писать свой вопрос по поводу модификации. Чем больше подробностей будет описано, тем быстрее и оперативнее Вам смогут помочь.
Не забывайте прятать изображения под спойлер!
1. Вместо FAQ
Основные моменты
  • Запустить процессоры Coffee Lake можно на платах с любым чипсетом 100 или 200 серии.
  • Запустить можно как серийные Coffee Lake iCore и Xeon, так и их инженерные версии.
  • На модифицированных биосах по-прежнему будут работать серийные Skylake и Kaby Lake, если оставить их микрокоды (506E3 и 906E9 соответственно).
  • При модификации оригинальных биосов сохраняется полная работоспособность iGPU, PCIe x16 и NVME.
  • После модификации условия для возможностей разгона не изменяются: для разгона К-процессоров и памяти необходим Z-чипсет.
  • Coffee Lake без проблем работают с DDR3 и DDR3L памятью.
  • Основная проблема в биосах разных плат — это ограничение максимального количества поддерживаемых процессорных потоков. Но если, например, на плате можно запустить 9700К, то на ней также заработает и 9900К с выключенным HT.
  • Для плат на базе чипсетов Z370, B365 и H310C можно добавить поддержку процессоров Skylake и Kaby Lake. Для этого достаточно понизить версию МЕ и добавить необходимые микрокоды.
2. Дамп биоса и извлечение персональных данных
2.1 Снятие дампа Биоса
    Если у материнской платы присутствуют идентификационные данные (заводской серийный номер, UUID и т.д.), то дамп позволит перенести их в модбиос или восстановить в случае утери.

  • Программатор
    Безотказный вариант. Работа с программатором подробнее описана в пункте 5.6.

  • FlashProgrammingTool v11 (FPT) [ Скачать ]
    Без указания ключа конкретного региона, FPT пытается снять полный дамп биоса. Иногда это приводит к ошибке «Error 318» - значит для каких-то регионов нет доступа на чтение (чаще всего это ME). В таком случае можно отдельно сделать дампы регионов GbE (если у платы сетевой контроллер от Intel) и BIOS, которые открыты на чтение и запись на всех моделях плат.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_   // для перехода в рабочую директорию
    fptw64 -d full.backup     // полный дамп биоса
    fptw64 -gbe -d gbe.backup     // дамп только региона GbE
    fptw64 -bios -d bios.backup     // дамп только региона BIOS

  • AMIFirmwareUpdate 3.05.04 (AFU) [ Скачать ]
    Для снятия дампа подойдет и последняя версия программы, но именно 3.05.04 нам может пригодиться в дальнейшем при прошивке.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 backup.rom /O     // полный дамп биоса
    Ленивые могут воспользоваться AFUWINGUI — нажмите кнопку «Save» и выберите место для сохранения дампа.
    Замечен странный баг: через 5-10 минут после снятия дампа через AFU система может самопроизвольно перезагрузиться.
2.2. Персональные данные: MAC-адрес
  • Переносить MAC нужно только для плат с сетевым контроллером Intel. В этом случае в структуре биоса будет присутствовать GbE регион с местом для уникального MAC-адреса сетевого устройства.
  • Для плат с сетевой картой Realtek регион GbE отсутствует и ничего переносить не нужно.
  • Наклейку с MAC-адресом можно найти на самой материнской плате.
  • MAC всегда можно найти в полном дампе биоса или дампе региона GbE (Hex View), открыв их программой UEFITool.
      #77
  • MAC можно посмотреть в Windows, в свойствах сетевого адаптера:
      #77
2.3. Персональные данные: Baseboard Serial Number и UUID
  • На десктопных платах Baseboard S/N и UUID присутствуют только у плат ASUS, и они находятся в модуле FD44820B-F1AB-41C0-AE4E-0C55556EB9BD.
  • S/N и UUID можно посмотреть в программе AIDA64:
    #77
  • CMD-команда «wmic baseboard get serialnumber» покажет S/N материнской платы.
  • Восстановить S/N можно по наклейке на материнской плате:
    Первый символ серийного номера - это год изготовления (1-9=2001-2009г., A=2010г., B=2011г., C=2012г., D=2013г., E=2014г., F=2015г. G=2016г., H=2017г., J=2018г., K=2019г., L=2020г.), второй символ – месяц (1-9 - январь-сентябрь, А - октябрь, В - ноябрь, С - декабрь). Например, «HA», означает «1710xxxxxxxxxxx».
    Остальная часть S/N находится на наклейке на лицевой стороне материнки. Искомые символы — это первые 11 знаков в структуре xxxxxx-xxxxx-aaaaaa-aaa aaaa.
    #77
  • Утерянный UUID восстановить нельзя.
  • Последние 12 знаков UUID – это MAC-адрес.
  • Для плат ASUS существует программа FD44Editor, которая позволяет редактировать и переносить персональные данные.
  • На мобильных системах SN и UUID могут хранится в случайных местах, и для них лучше всего воспользоваться программой DMIEDIT (работает и для десктопных систем).
      - Скачайте программу Rufus и подготовьте с ее помощью загрузочную флешку FreeDOS.
      - Распакуйте в корень флешки архив с DMIEDIT_utility.
      - Загрузитесь с флешки в режиме Legacy и выполните команду:
      Код:
      Amidedos /dms DMI.txt
      - На флешке появится файл DMI.txt, в котором будут собраны все уникальные данные материнской платы.
      - Для восстановления данных из ранее созданного файла DMI.txt, нужно загрузиться с флешки в режиме Legacy и выполнить команду:
      Код:
      Amidedos DMI.txt
3. Подготовка процессора
3.1 Ревизии Coffee Lake
    Есть 4 ревизии процессоров Coffee Lake, каждая требует определенный микрокод. Обратите внимание, что некоторые модели существуют сразу в нескольких вариантах.
    Полный список можно посмотреть тут.
  • Ревизия B0 — микрокод 906EB, используется 4-х ядерный кристалл и «старая» подложка Kaby Lake. Не требует никаких доработок по контактам — воткнул и поехали.
    Процессоры: G4900, G4900T, G4920, G4930, G4930T, G4950, G5420 (SR3YH), G5500, G5500T, G5600, G5600T, G5600F, G5620, i3-8100, i3-8100T, i3-8300, i3-8300T, i3-8350K, i3-9100, i3-9100T, i3-9100F (SRF7W), i3-9300, i3-9300T, i3-9320, i3-9350K, i3-9350KF

  • Ревизия U0 — микрокод 906EA, используется 6-ти ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2.
    Процессоры: G5400, G5400T, G5420 (SR3XA), G5420T, i3-9100F (SRF6N), i5-8400, i5-8400T, i5-8500, i5-8500T, i5-8600, i5-8600T, i5-8600K, i5-9400 (SR3X5), i5-9400T, i5-9400F (SRF6M), i5-9500, i5-9500T, i5-9500F (SRF6Q), i5-9600, i5-9600T, i7-8700, i7-8700T, i7-8700K, i7-8086K

  • Ревизия P0 — микрокод 906EC, используется 8-ми ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2. Скорее всего, больше не производится.
    Процессоры: i5-9400 (SRELV), 9400F (SRFAH), i5-9600K (SRELU), i5-9600KF (SRFAD), i7-9700K (SRELT), i7-9700KF (SRFAC), i9-9900K (SRELS), i9-9900KF (SRFAA)

  • Ревизия R0* — микрокод 906ED, используется 8-ми ядерный кристалл, визуально подложка не отличается от P0, но ревизию можно опознать по S-spec маркировке «SRGxx» на крышке, требуется пинмод в соответствии с пунктом 3.2. Пришла на замену P0.
    Процессоры: i5-9400 (SRG0Y), i5-9400F (SRG0Z), i5-9500F (SRG10), i5-9600K (SRG11), i5-9600KF (SRG12), i7-9700, i7-9700F, i7-9700K (SRG15), i7-9700KF (SRG16), i7-9700T, i9-9900 (SRG18), i9-9900K (SRG19), i9-9900KF (SRG1A), i9-9900T, i9-9900KS (SRG1Q)

    * отмечена ревизия процессоров, требующие ручного добавления их соответствующего микрокода через режим Advanced mode. Об этом читайте в пункте 4.3 "Гайд по использованию CoffeeTime 0.85a".

    #77
3.2 Пинмод для U0/P0/R0
    #77

    Рекомендации:
  • Для процессоров ревизии B0 пинмод не требуется.
  • Фактически, закорачивать контакты (#SKTOCC и GND) нужно в сокете, чтобы материнская плата получила сигнал о наличии процессора и включилась.
  • Простейший способ сделать перемычку - наклеить маленькую полоску пищевой фольги на двусторонний скотч. Подойдут и металлизированный скотч, токопроводящий клей, маркер, лак. В качестве временного решения сгодится мягкий карандаш (возможно, придется подбирать подходящий); начертите им дорожку между нужными контактами.
  • Крайне важно следить, чтобы перемычка не съехала при закрытии рамки сокета и не задела лишние контакты!
  • Для изоляции лучше применять каптоновый скотч или акриловый лак. Изолента не хуже по характеристикам, но менее удобна в использовании.
  • Ни в коем случае не используйте для изоляции лак для ногтей!
  • Желтым цветом обозначены контакты, которые также имеют различное назначение в сокетах 1151v1 и 1151v2, но пока не найдено плат, для которых нужна их обязательная изоляция.
  • Перед установкой процессора обязательно протрите все неизолированные контакты спиртом.

  • Последствия кривого пинмода:
  • Если плате нужна закорачивающая перемычка (см. картинку), то без нее она просто не включится.
  • Если перемычка зацепит соседние контакты, это помешает запуску системы. В редких случаях возможны повреждения iGPU или DDR.
  • Все платы, кроме Gigabyte: если не изолировать указанные на картинке контакты (или изоляция с них сползет), то соответствующие пины в сокете просто сгорят, как предохранитель. Работоспособность системы не пострадает.
  • Gigabyte: если не изолировать бОльшую зону контактов, отмеченных красным, то у платы сгорит одна из фаз питания процессора, а контакты останутся целы. Если изоляция есть, но частично сползет, то соответствующие пины в сокете сгорят, как предохранитель. Работоспособность системы в обоих случаях не пострадает.

  • Дополнительно:
  • Выполненная в соответствии с картинкой изоляция контактов гарантирует, что ничего не сгорит и железо не потеряет товарный вид. Однако, иногда изоляции может потребоваться меньше или не потребоваться вовсе. Чтобы это определить, проверьте отсутствие КЗ на землю для каждого отмеченного для вашей платы контакта в сокете. Пины, «звонящиеся» на землю, изолировать нужно.
  • Замыкание контактов на процессоре можно заменить перемычкой на материнской плате, однако для каждой модели придется искать расположение нужных контактов индивидуально. Пример замыкания на мат.плате находится в пункте 8.1 "Статьи пользователей, решения проблем, подборка информации по платам"
  • Все указанные для изоляции контакты можно удалить из сокета физически — при этом сохранится работоспособность всех поколений процессоров.
  • Сравнение распиновки сокетов 1151v1 и 1151v2.
4. Модификация биоса
4.1 Выбор версии биоса
    Скачайте биос с официального сайта производитея (дамп, снятый с материнки, не подойдет). Выберите подходящую версию, руководствуясь таблицей совместимости.
    Биос должен поддерживать Kaby Lake!

    Таблица совместимости:
    #77
    YES — Работает, проверено.
    99% — Должно работать, не проверено.
    NO — Не работает.
    NOT ALL — Работает не для всех плат, зависимость выявлена.
    50/50 — Работает не для всех плат, зависимость не выявлена.

    * — Для многих «топовых» плат 100 серии (например Maximus VIII серия, Z170-Deluxe, Z170-A) отключение МЕ на 2xxx биосах (для запуска Xeon) приводит к неработоспособности системы.
    Решение: Не найдено.
    ** — На некоторых платах 100 серии (например M8F, M8HA, Z170-A, Z170-AR, H170-ProGaming, Z170-ProGaming) на 3ххх биосах при установке 12-ти поточных зионов встречается one_boot_bug — однократный удачный запуск и неработоспособность в дальнейшем.
    Решение: Использовать 2ххх версию биоса.
    *** — Некоторые 200 платы (например ROG серия Z270, Z270-A) могут работать с 12-ти поточными процессорами на 0ххх версиях биоса. На части плат (например Z270-P, Z270-Dragon) запуску 12-ти поточников помогает удаление модуля «12T_blocker» (терминология CoffeeTime, GUID=64BEA199-7C6C-4F51-B0DA-F42C897DA5CC), если он есть в биосе. Зависимость результатов пока не определена, нужно тестировать для каждой конкретной платы.
    Решение: Использовать порт-биос от совместимой Z370 платы.
    **** — Для большинства плат 200 серии можно портировать биос от совместимой Z370 материнки, если такая существует. Удачный исход позволит запускать на ней все Coffee Lake процессоры. Метод применим и для не-Z материнок.
4.2 Софт для автомодификации
    Существует два автоматизированных инструмента для внедрения в биос поддержки Coffee Lake:

  • CoffeeTime 0.85a [ Я.Диск ]
    Автор: svarmod
    Для корректной работы процессоров разархивировать содержимое CoffeTime.085-add_MC by Michael_Code в папку с CoffeeTime 0.85a с заменой файлов. Данный архив содержит актуальные рабочие микрокоды D2.
  • CoffeeTime 0.92 [ Я.Диск ] [ Mega ]
    Автор: svarmod
    Эта версия не содержит автомодификации, все изменения в биосе проводятся "вручную"; предоставляется без каких-либо подсказок, с GUI, новыми фишками и прочими удобствами.
    Больше информации о новой версии на [ Страница 407 ]
  • AllInOne_Tool [ Mega ]
    Автор: Revlaay, тема на форуме win-raid.

    Мы воспользуемся CoffeeTime 0.85а, хотя все варианты вполне рабочие.
4.3 Гайд по использованию CoffeeTime 0.85a
    В программе важно каждое информационное сообщение! Если у вас проблемы с английским, пользуйтесь онлайн-переводчиками.
    Перед тем как:
    • Отключите антивирус
    • Для правильной работы в путях к программе и рабочим файлам не должны содержаться пробелы, символ обратной скобки «)» и русские буквы
    • Если вы запускаете CoffeeTime первый раз и ранее не пользовались FlashImageTool, то примите лицензионное соглашение, окно с которым появится при сканировании прошивки
    • Распакуйте скаченный архив

    Запустите CoffeeTime.exe.
    На главной странице указаны особенности использования программы, контакты для обратной связи и предложение прочитать readme.txt для более полного знакомства с функционалом и содержанием версии.
    Для продолжения работы введите «1» и нажмите Enter.
    Откроется окно проводника; выберите скачанный с официального сайта биос и нажмите «Открыть».
    Также можно просто перетащить заводской файл прошивки на CoffeeTime.exe, используя Drag'n'Drop.
    #77

    Далее появится главное меню программы.
    При выборе «i», будет выведена подробная справка по ревизиям процессоров.
    Для возврата в главное меню выберите «b»
    #77

    1. Рассмотрим возможности автоматического режима
    Важные примечания:
    • По умолчанию в этом режиме микрокод для ревизии R0 не добавляется
    • Если пункт с наименованием необходимого процессора отсутствует, то можно выбрать аналогичный по ревизии и количеству ядер/потоков вариант
    Для продолжения введите цифру, соответствующую целевому процессору, и нажмите Enter.
    #77

    Зеленым отмечены компоненты, не требующие модификации, красным — те, которые необходимо модифицировать.
    Желтым отмечены пункты, не влияюшие на работоспособность мода.
    Рекомендуется снять защиту, введя «2».
    Основная часть модификации применяется после ввода «1».
    #77

    В следующем окне выберите процессоры, с которыми нужно сохранить совместимость:
    Возможно добавление всех микрокодов для мат.плат ASUS, введя «i».
    Функция экспериментальная, но для 99% плат ASUS все работает как надо.
    Выберите из доступных вариантов нужный и нажмите Enter.
    #77

    Начнется процесс автоматической модификации:
    #77

    Иногда при подготовке биоса для 12/16-ти поточных процессоров часть ACPI-таблиц не модифицируется (характерно для 2xxx прошивок от ASUS):
    Если проблема НЕ в таблице A M I, то это не очень критично — выбирайте «1» и продолжайте.
    #77

    Процесс окончен. Удостоверьтесь, что красных строчек не осталось!
    #77

    Теперь можно воспользоваться функциями переноса MAC-адреса (любые платы с сетевым контроллером Intel) и личных данных (только платы ASUS). Этот шаг не обязателен и не влияет на работоспособность кофемода.
    Введите «3», если этот вариант присутствует:
    Доступные варианты:
    «1» - Перенос MAC-адреса с компьютера, на котором запущена CoffeeTime.
    «2» - Ручной ввод MAC-адреса.
    «3» - Перенос всех данных из дампа, созданного заранее (только для плат ASUS).
    Применив необходимые функции возвращайтесь в главное меню, введя «b»...
    #77

    … и «e» для завершения процесса модификации.
    #77

    Для плат ASUS далее появится окно с возможностью восстановить капсулу (.CAP) для прошивки через USB Flashback. Если ваша модель наделена такой функцией и вы собираетесь ей воспользоваться — соглашайтесь. В остальных случаях смело выбирайте «n».
    #77

    На последнем экране указаны имя выходного файла, краткие рекомендации по методу прошивки, предупреждения.
    Если необходим пинмод контактов, то выберите «v» для просмотра схемы.
    Для генерации расширенной информации и сохранения ее в текстовый файл введите «s», для выхода - «e».
    #77

    2. Рассмотрим возможности Advanced mode
    Важные примечания
    • Этот режим нужен для ручного внесения исправлений обычно в уже сделанный в автоматическом режиме мод.биос.
    • Нужно понимать, какие изменения будут проводиться Вами, и с чем они связаны.
    Для входа в Advanced mode, введите «0» и нажмите Eneter
    #77

    Откроется следующий экран и Вы сможете добавлять патчи, модули и т.п., выбирая необходимые буквы или цифры.
    #77

    К примеру, на руках оказался процессор i5 9600K c кодом на крышке (SRG11), относящейся к ревизии R0-микрокод 906ED. CoffeeTime по умолчанию в автоматическом режиме добавит микрокрод 906EC, если выберете пункт 2. i7 9xxx / i5 9600K.
    #77

    В этом случае нужно добавить необходимый микрокод через Advanced mode.
    Вводим «0», потом удаляем все микрокоды, введя «0», далее добавить те, которые Вам нужны, исходя из ревизии (пункт 3.1 Ревизии Coffee Lake). Количество места под микрокоды ограничено, поэтому обычно можно добавить не больше трёх, зависит от биоса мат.платы. Завершаем модификацию, если больше не требуется никаких изменений, после ввода «e».
    #77
    Модифицированный биос можно считать готовым!
5. Прошивка
5.1 Общая информация
  • Не используйте для прошивки встроенные в биос утилиты!
  • Gigabyte, MSI и Maxsun не имеют блокировок регионов и их можно прошить абсолютно любым способом.
  • ASUS, ASRock, Biostar и прочие выставляют запрет на перезапись FD и ME, поэтому для них проще всего использовать программатор. Чтобы прошиться через FPT или AFU, блокировки регионов можно снять вручную, переведя плату в сервисный режим.
  • На платах ASUS, помимо блокировок по регионам, присутствует BIOS-lock (FPT: Error 368), препятствующий прошивке модифицированных регионов BIOS софтварными методами. AFU умеет самостоятельно деактивировать эту защиту. О способе обхода проблемы для FPT можно почитать тут - Grub Fix Intel FPT Error 368 – BIOS Lock ASUS/Other Mod Bios Flash.
  • Функция ASUS Flashback может облегчить процесс прошивки, но не всегда обеспечивает необходимый результат.
5.2 Ревизия B0
  • При установке Coffee Lake B0 иногда можно обойтись без программатора и возни с разблокировкой регионов на любой материнской плате.
  • Процессорам B0 для запуска требуются только определенная версия МЕ и модифицированный регион BIOS (для U0/P0/R0 еще нужны изменения и в FD).
    Таким образом, если на вашей плате уже присутствует нужная версия МЕ, то останется лишь прошить всегда открытый для записи BIOS-регион через FPT, AFU или ASUS USB Flashback.
  • Для работы с Coffee Lake подходят МЕ версии в диапазоне: 11.0.х.Nxхх — 11.7.х.Nxxx, где «N» не равно «3».
  • Актуальную версию МЕ в системе можно посмотреть в AIDA64 или в программе Intel ME Detection Tool:
    #77#77
5.3 Ручная разблокировка регионов, переключение платы в сервисный режим (HDA_SDO)
  • Временное (до перезагрузки) отключение блокировки всех регионов реализуется путем замыкания контактов на аудиочипе Realtek.
  • Для перевода платы в сервисный режим нужно подать 3.3В (логическую единицу) на вывод HDA_SDO с момента нажатия на кнопку включения до начала отображения POST на экране.
  • У Realtek +3.3В — это DVDD (1 нога чипа), HDA_SDO – SDATA-OUT (5 нога чипа).
  • Полностью обесточьте ПК, замкните ножки пинцетом или согнутой скрепкой, после чего включите систему, дождитесь начала процедуры POST и снимите замыкание. В случае успеха, до перезагрузки будут возможны любые операции чтения и записи для всех регионов UEFI BIOS.
    #77
  • Информация по HDA_SDO в других источниках:
    Unlock Intel Flash Descriptor Read/Write Access Permissions for SPI Servicing (пункт E1)
    FAQ по прошивке BIOS'а для плат ASUS на чипсетах Intel 6 и 7 серии (пункт 8)
5.4 FlashProgrammingTool (FPT)
    FlashProgrammingTool v11 [Скачать]
    Скопируйте модбиос в директорию с FPT и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_     // для перехода в рабочую директорию
    fptw64 -rewrite -f _имя_файла_модбиоса_     // для полной перепрошивки
    fptw64 -rewrite -bios -f _имя_файла_модбиоса_     // прошивка только BIOS региона для варианта из пункта 5.2
    При удачном выполнении процедуры высветится зеленая надпись «Flash operation successful».
    Далее обязательно выполните команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    При перезагрузке без этой команды велик шанс получить «кирпич»!
    Если МЕ был отключен (например для запуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.5 AMIFirmwareUpdate (AFU)
    AMIFirmwareUpdate 3.05.04 [Скачать]
    Использовать нужно именно версию 3.05.04, т. к. в ней еще не вырезан ключ /GAN, позволяющий прошить все доступные для перезаписи регионы.
    Скопируйте модбиос в директорию с AFU и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 _имя_файла_модбиоса_ /GAN     // для прошивки всех доступных регионов
    Чтобы исключить вероятность кривого обновления МЕ, рекомендуется завершать прошивку, используя программу FPT из пункта 5.4 и команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    Если МЕ был отключен (например для хапуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.6 Программатор SPI
  • Рекомендуемые модели:
    - CH341A «GOLD» (плата черного цвета)
    - EZP2010
    - SkyPro, MiniPro
    - Любые другие программаторы, поддерживающие работу с SPI Flash, в том числе собранные самостоятельно на базе Arduino.
  • Для микросхем, распаянных на материнской плате, потребуется прищепка (SOIP8 clip) или поконтактное подключение к разъему JSPI (при наличии).
  • При подключении прищепки обязательно убедитесь, что первый контакт на чипе (отмечен точкой-углублением) совпадает с отметкой на программаторе! Жила шлейфа прищепки, предназначенная для контакта №1, отмечена красным цветом для упрощения индетификации.
  • Для подключения через разъем JSPI придется ознакомиться с назначением выводов программатора и приведенной ниже распиновкой JSPI для плат разных производителей. В крайнем случае «прозвоните» мультиметром контакты JSPI и «ножки» микросхемы BIOS.
  • Разъем JSPI неудобен в использовании без колодки – контакты расположены слишком близко. Однако, в отличие от прищепки, шанс некорректной прошивки из-за загрязнений или плохого прижима стремится к нулю.
  • Некоторые платы с распаянным чипом биоса (например ASRock 200-серии) плохо поддаются прошивке через прищепку или JSPI из-за недостаточного питания. В этом случае может помочь возврат на место батарейки или подача дежурного питания с колодки 24-pin.
  • Для использования программатора нужно установить соответствующие драйвера. Иногда для этого потребуется отключить проверку цифровых подписей драйверов в Windows.
  • Неприятная особенность программаторов серии EZP – необходимость использования только идущего в комплекте ПО.
  • Для CH341A рекомендуется использовать программы:
    - CH341A Programmer v1.18 [Скачать]
    - AsProgrammer [Скачать]
    - Colibri [Скачать]
  • #77#77#77
    Перед использованием программы для прошивки требуется ручная установка драйвера, в установщике драйвера должна быть надпись WDM.
    #77
    В AsProgrammer 1.4.0 и CH341A v1.18 драйвер находится в папке "CH341Parallel_driver_support WIN7", в Colibri он один единственный и рабочий

    После установки драйвера программатор должен определяться в диспетчере устройств вот так
    #77
    Пример использования AsProgrammer 1.4.0:
    Сообщений об ошибках на этапе считывания, стирания, проверки, записи, сравнения содержимого быть не должно!

    (Изображение кликабельно)
    #77
5.7 ASUS USB Flashback (FB)
  • FB сохраняет актуальный MAC-адрес и идентификационные данные платы, поэтому переносить их нет необходимости.
  • Способ удобен, но крайне капризен к флешкам и не всегда даст нужный результат. При прошивке через ASUS USB Flashback плата может стартовать с CoffeeLake c пост-кодом 00, в этом случае требуется прошивка с помощью программатора. Например на плате M8H (плата из магазина, заводской биос 2202, оригинальные блокировки в FD установлены) обновление проходит отлично и перезаписываются все регионы. В остальных случаях отзывы неоднозначны.
  • В общем случае FB придерживается установленных в регионе FD правил на чтение/запись.
  • Метод хорошо подходит для варианта, описанного в пункте 5.2.
  • Для применения FB, флешку нужно отформатировать специальным образом:
    - Скачайте и запустите WinSetupFromUsb, вставьте в ПК флешку.
    - Установите в окне программы галочку «Fbinst Tool» и, выбрав формат FAT32, запустите форматирование кнопкой «GO».
    - Затем внимательно изучите раздел «USB BIOS Flashback» в инструкции к материнской плате.
    - Переименуйте согласно ему сохраненный в CoffeeTime файл с расширением .CAP (не забудьте подтвердить восстановление капсулы на последнем этапе модификации!).
    - Скопируйте переименованный файл в корень флешки.
    - Подключите к материнской плате 24-контактный разъем питания, вставьте флешку в разъем Flashback и нажмите находящуюся рядом кнопку прошивки.
    - Ожидайте окончания процесса прошивки: светодиод перестанет мигать. Если индикатор в какой-то момент стал гореть постоянно, то запись не удалась - попробуйте другую флешку.
    #77
6. Первый запуск
Он долгий самый
  • Перед первым стартом с Coffee Lake рекомендуется ненадолго полностью обесточить плату и сбросить CMOS.
  • Проверьте правильность подключения всех кабелей и устройств.
  • Если компьютер запустился, то просто ожидайте: загрузка до появления картинки может быть достаточно долгой. Также система может несколько раз самостоятельно перезагрузиться.
  • На платах ASUS, первый раз зайдя в BIOS Setup, установите значение «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • Обязательно проверьте показатели всех напряжений и протестируйте стабильность системы и температуры в стресс-тестах, играх и бенчмарках.
  • Если ПК не запускается, проверьте правильность действий на каждом этапе, уделите особое внимание модификации подложки. Малейшая оплошность может привести к отрицательному результату!
7. Особенности модификации, возможные проблемы и их решение
Не баг, а фича
  • Ранние инженерные версии Coffee Lake степпинга P0 (QQC0, QQBZ, QQBY, QQM5, QQM6) могут иметь дефектный контроллер PCIe (отвалы видеокарты, полная неработоспособность PCIe и т.д.). Предположительно, ошибка PCIe исправлена в более поздних экземплярах P0 ES (QQZ6, QQZ5, QRA2), но точных данных на этот счет нет. Если вы покупаете такой процессор, то обязательно проверяйте его полную работоспособность перед закрытием заказа. Если баг с PCIe не проявился сразу, то, скорее всего, процессор его лишен.
  • Процессорам ревизий P0 и R0 для работы встроенного видеоядра требуется VBIOS 1059 или старше.
  • С ME 11.0 объем используемой оперативной памяти может быть ограничен 16Gb.
  • Для Coffee Lake non-K ES есть ограничения по разгону памяти в зависимости от ревизии: U0 - до 2666Mhz, P0 - до 3333Mhz.
  • Если в биосе не доступна загрузка с NVMe-накопителя, то следует сменить на нем разметку с MBR на GPT. Накопитель по прежнему не будет отображаться в биосе, но его станет возможно выбрать в качестве загрузочного.
  • На некоторых материнских платах (например, ASRock 100, MSI 200) отключение HPET приводит к неработоспособности системы. Для восстановления достаточно сделать CLEAR CMOS.
  • [ASUS] Завышенное напряжение VCore (до 1.5V) в режиме «Auto» - это фирменный баг плат ASUS. Проблему решает установка значения «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • [ASUS] Убрать троттлинг на 2xxx биосах поможет значение «2.1» для настроек «IA AC Load Line» и «IA DC Load Line»
  • [ASUS] Иногда для процессоров P0 плата по-умолчанию устанавливает «AVX Ratio Offset» = 1. Микрокод 906EC_rev_96 решает эту проблему.
  • [ASUS] Некоторые платы 200 серии могут запускать 12-ти поточные процессоры на 1xxx версиях биоса используя микрокод 906EA_rev_6A.
  • [ASUS] Если плата не желает заводиться с XMP профилем или с заведомо рабочим разгоном памяти, то попробуйте настроить параметры «Boot Voltage VCCIO» и «Boot Voltage System Agent», для обоих выставив «1.1» или «1.2».
  • [ASUS] На связке 8700K + Z170-ProGaming + Radeon RX470 был замечен баг: дискретная видеокарта от AMD не инициализировалась как первичный видеоадаптер. Проблему решил однократный запуск системы с картой от NVIDIA (плата определила видеоадаптер в PCIe слоте и выставила необходимые для этого настройки), после чего карта от AMD заработала в штатном режиме.
  • [MSI] Если МЕ отключен, то при старте система на несколько секунд покажет соответствующее предупреждение, далее загрузка продолжится в обычном режиме.
  • [ASRock] Некоторые платы на H110 не работают с VBIOS 1059 (1062 не проверен), но без проблем функционируют с более старой версией 1054.
8. Дополнительная информация
8.1 Статьи пользователей, решения проблем, подборка информации по платам
Полезные посты в теме:

Статьи пользователей:

Большое спасибо камраду АвтоСпец за помощь в подготовке материала.


Последний раз редактировалось MexicanHead 27.11.2022 16:45, всего редактировалось 32 раз(а).


Партнер


Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
sergiov писал(а):
с4мя планками не проходит
я даж и не тестировал такое, кроме как на DDR3@2400, так что поди пойми что там




Member
Статус: Не в сети
Регистрация: 09.07.2018
Фото: 0
Crysmay писал(а):
Прошу проконсультировать по вопросу установки 9900KF на материнскую плату Aorus Z270 Gaming 9 (GA-Z270X-Gaming 9)
да не вижу никаких препяцтвий :-) , берите и ставьте, изучив тему




Member
Статус: Не в сети
Регистрация: 21.06.2021
BOBKOC писал(а):
я даж и не тестировал такое, кроме как на DDR3@2400, так что поди пойми что там

memory remap=disable помогло.

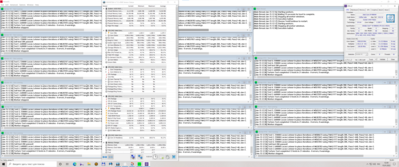

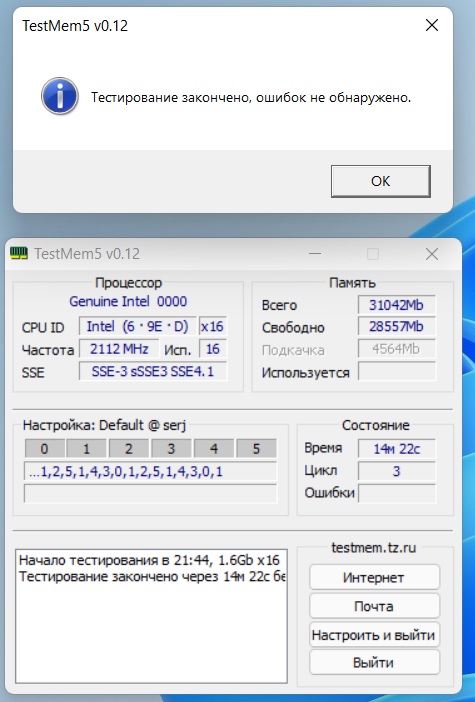

Вложение:
мемо тест.jpg
мемо тест.jpg [ 87.7 КБ | Просмотров: 1091 ]




Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
sergiov писал(а):
memory remap=disable
это где такое, на Msi что ли? кстати, тест на картинке начального уровня в плане конфига.




Member
Статус: Не в сети
Регистрация: 21.06.2021
BOBKOC писал(а):
это где такое, на Msi что ли? кстати, тест на картинке начального уровня в плане конфига.

Asus z370-e, даже в таком конфиге тест не проходил без ошибок с 4мя одинаковыми планками памяти.




Junior
Статус: Не в сети
Регистрация: 14.08.2016

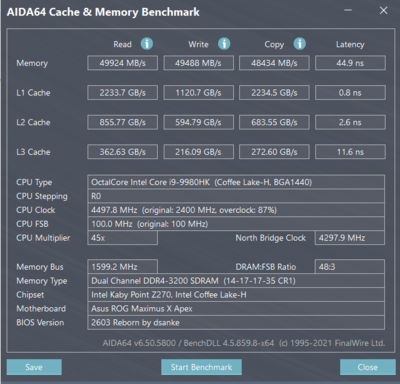

Всем привет. Еще раз напишу про srfd0, уже более полный отзыв.
Заказал 11.11 получил только 28.12, настроил по гайду из шапки от nucl3arlion (большое спасибо за гайд), потом настроил озу с применением таблички от anta777( опять же большое спасибо), позже ув. ВОВКОС помог со вторичками(все подошли кроме trfc320 пришлось поставить 480), сейчас тестировал prime95 на стабильность, в итоге получилось 4.5 по ядрам(авх оффсет 0), 4.2 по кэшу, напряжение 1.31, ac\dc loadline 0.01(при 1.30 уже вылетали синьки). Vccio 1.15, vccsa 1.2(при меньших значениях ошибки в мемтесте экстрим). Память 3200 двуранки 2*16 балики у4. Крышка относительно ровная, но в центре видимо есть небольшая яма(или углы оттопырены немного, потому что поцарапал подошву кулера именно в местах углов крышки) разброс температур по ядрам бывает достигает 12 градусов. После qqlt 4.4 на дешман плате очень доволен, не согласен с мнением что 8\16 нужны только для работы, а для игр максимум 6\12 потому что с 8\16 разницы не будет.
Возникло пару вопросов:
1) на материнке apex 9 с портом биоса от дсанке подсветка живет своей жизнью-включение и отключение в биосе ничего не меняет, всегда светит, в один момент при настройке биоса она перестала гореть, но потом биос пришлось сбросить при тестировании vccio\sa и она опять сияет.
2)как настроить тренировку памяти, бывает при запуске пк 55 посткод, но обычно с 1 резета все загружается, хотя бы ссылку если возможно или пару советов.
3) при обесточивании системника и следующем запуске не видит nvme, запускает только через кнопку safeboot, и работает сколько угодно долго пока опять не обесточишь. Вроде видел в теме что надо диску сменить разметку на gpt(или mbr), можно ли это сделать не переустанавливая Windows?
Если нужны какие то данные или скрины предоставлю
Всем добра.
к

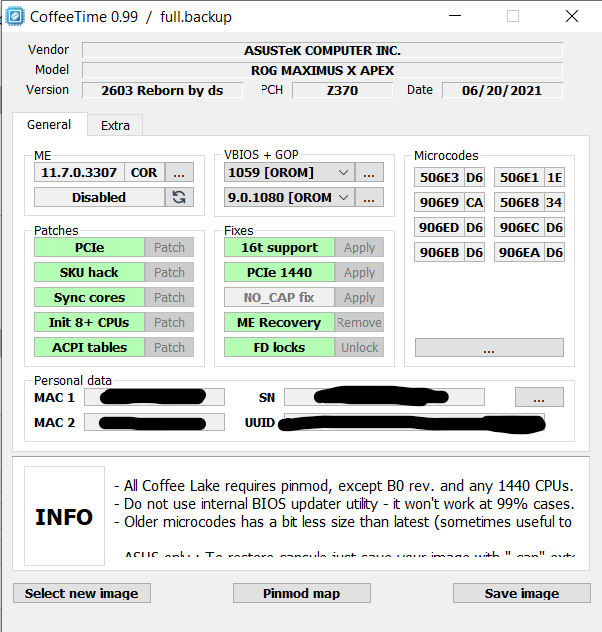

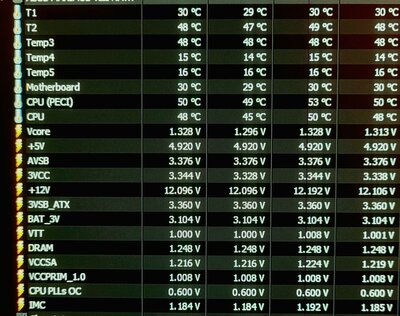

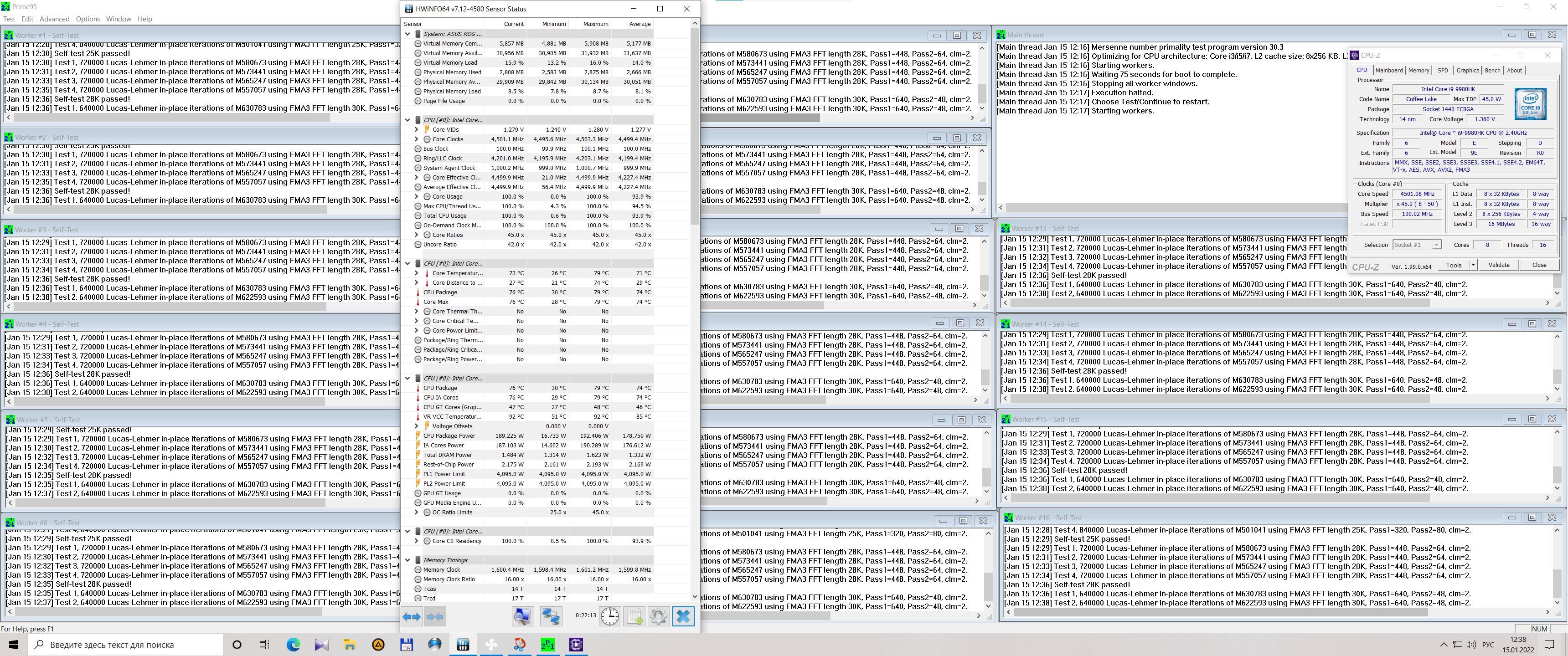

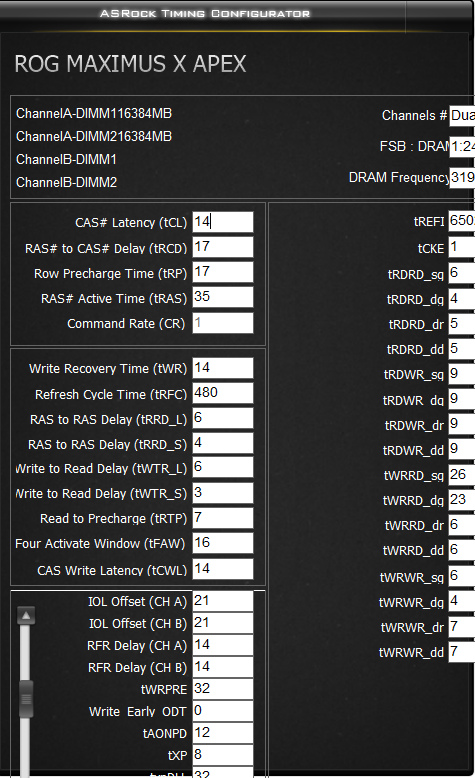

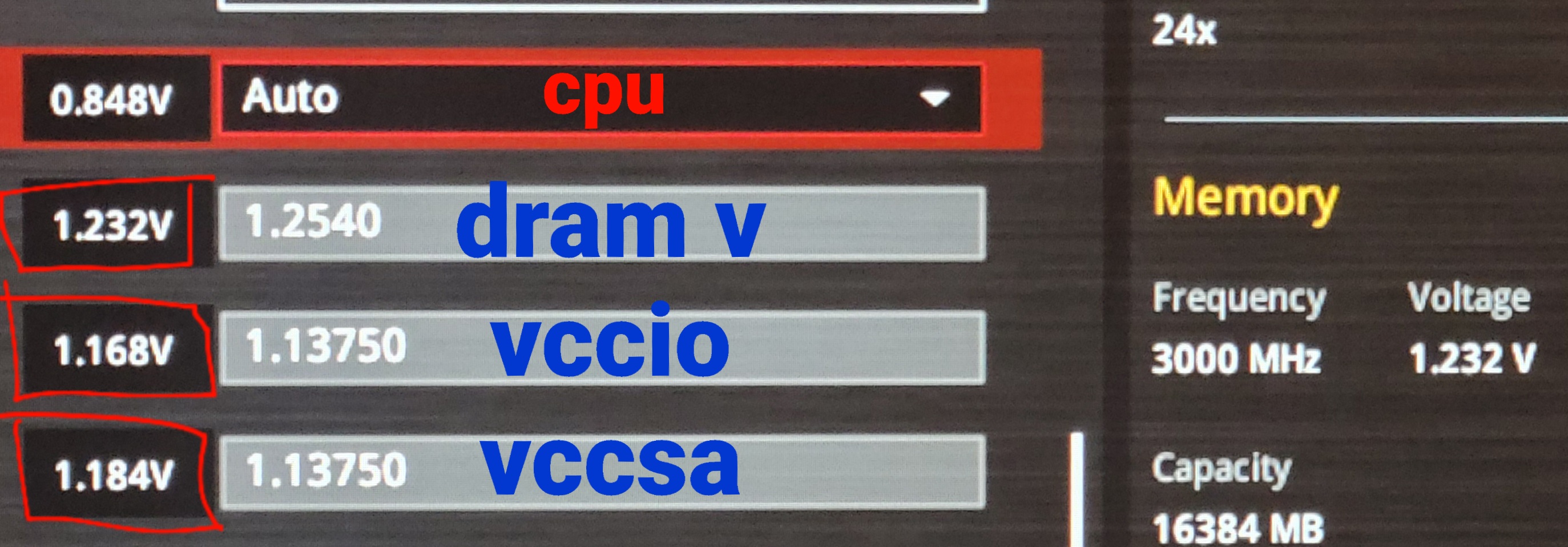

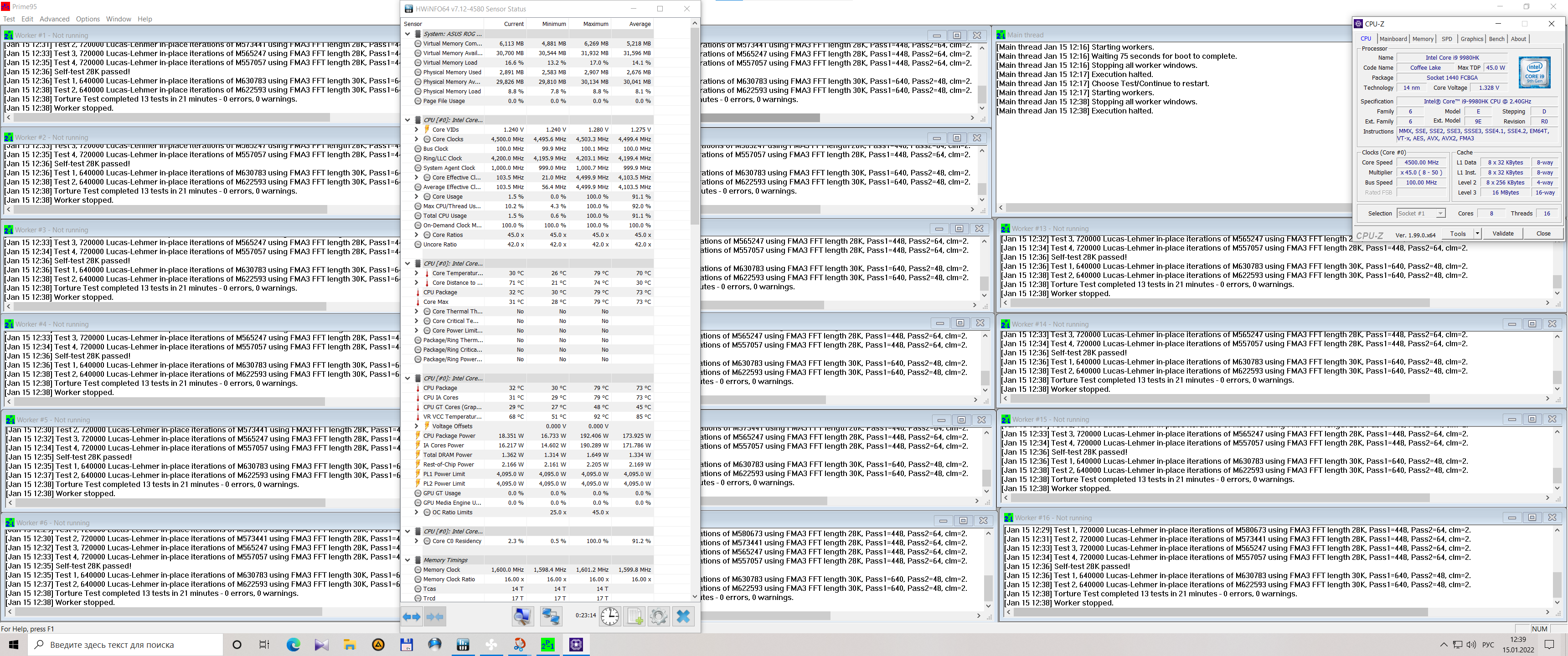

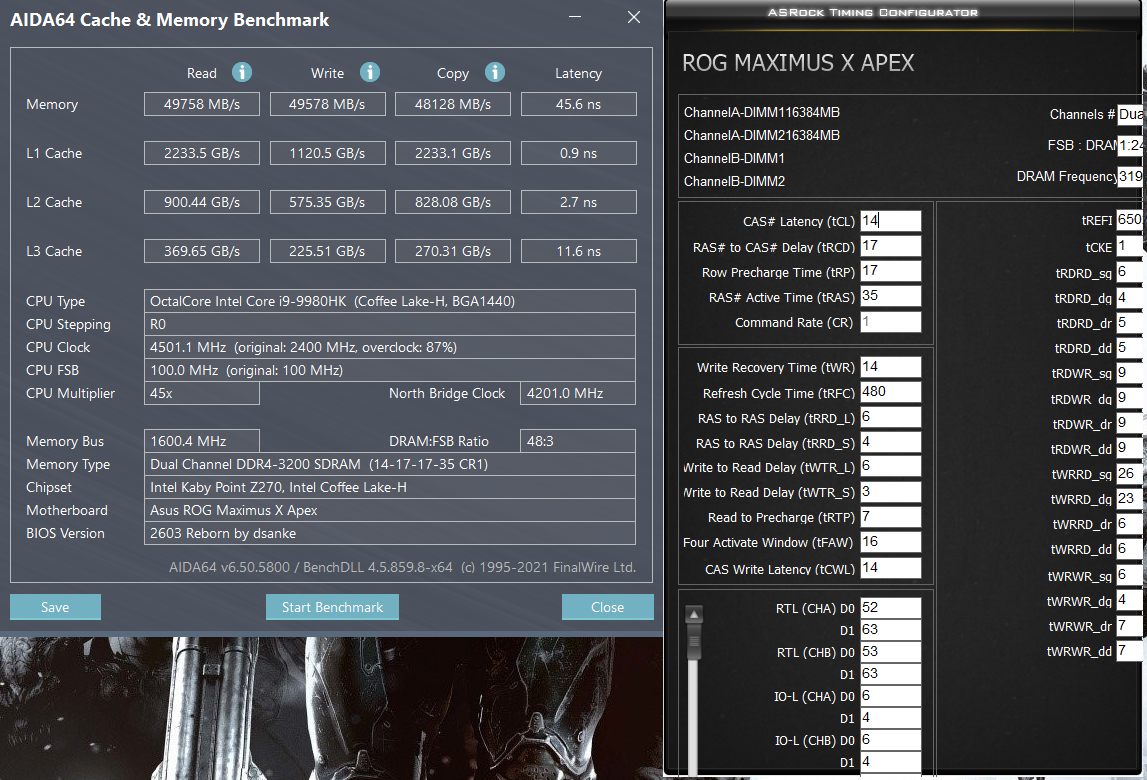

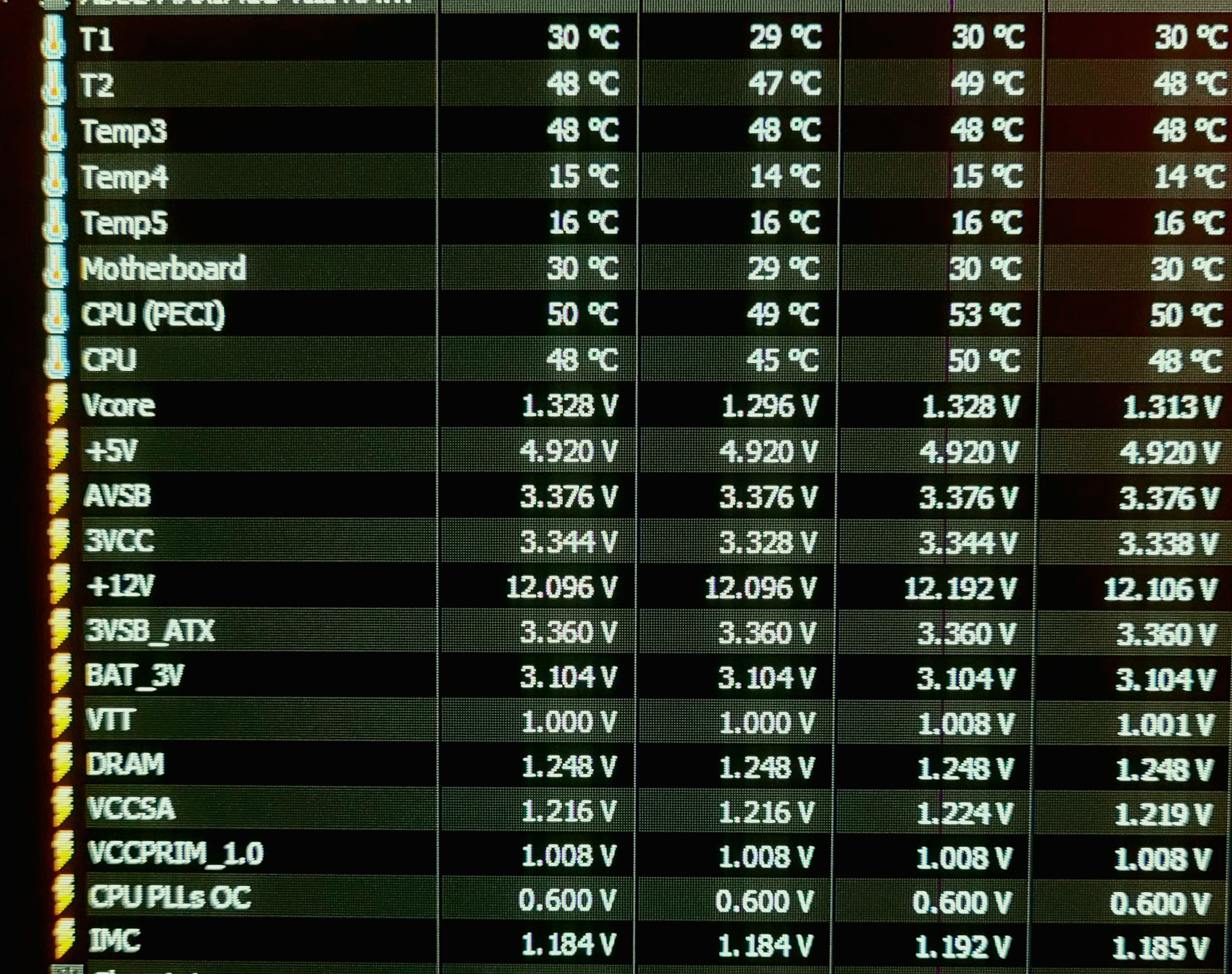

Вложение:
Снимок экрана 2022-01-15 135812.png
Снимок экрана 2022-01-15 135812.png [ 227.05 КБ | Просмотров: 982 ]
Вложение:
Снимок экрана 2022-01-15 135714.png
Снимок экрана 2022-01-15 135714.png [ 593.41 КБ | Просмотров: 982 ]
Вложение:
Снимок экрана 2022-01-12 151514.png
Снимок экрана 2022-01-12 151514.png [ 190.68 КБ | Просмотров: 982 ]
Вложение:
Снимок экрана 2022-01-15 123825.png
Снимок экрана 2022-01-15 123825.png [ 680.96 КБ | Просмотров: 982 ]
Вложение:
Снимок экрана 2022-01-15 123926.png
Снимок экрана 2022-01-15 123926.png [ 646.17 КБ | Просмотров: 982 ]


Последний раз редактировалось ewgen11 16.01.2022 7:32, всего редактировалось 1 раз.



Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
ewgen11 писал(а):
Возникло пару вопросов:

1. скачай асусовскую прогу под винду и настрой
2. ну для начала сохрани(в txt там где профили на флэшку) и выложи, что у тебя там по настройкам
по типу
[2021/09/25 21:13:54]
Ai Overclock Tuner [Manual]
BCLK Frequency [100.0000]
ASUS Multicore Enhancement [Auto]
SVID Behavior [Best-Case Scenario]
AVX Instruction Core Ratio Negative Offset [0]
CPU Core Ratio [Sync All Cores]
1-Core Ratio Limit [45]
2-Core Ratio Limit [45]
3-Core Ratio Limit [45]
4-Core Ratio Limit [45]
5-Core Ratio Limit [45]
6-Core Ratio Limit [45]
7-Core Ratio Limit [45]
8-Core Ratio Limit [45]
Скорость шины CPU : режим соотношения скорости DRAM [Auto]
DRAM Odd Ratio Mode [Enabled]
Частота памяти [DDR4-3500MHz]
Xtreme Tweaking [Disabled]
TPU [Keep Current Settings]
CPU SVID Support [Enabled]
CPU Core/Cache Current Limit Max. [255.75]
Ring Down Bin [Disabled]
Min CPU Cache Ratio [Auto]
Max CPU Cache Ratio [45]
BCLK Aware Adaptive Voltage [Авто]
CPU Core/Cache Voltage [Offset Mode]
- Offset Mode Sign [+]
- CPU Core Voltage Offset [0.020]
DRAM Voltage [1.3950]
CPU VCCIO Voltage [1.07500]
CPU System Agent Voltage [1.11250]
PLL Termination Voltage [Auto]
PCH Core Voltage [Auto]
CPU Standby Voltage [Auto]
DRAM CTRL REF Voltage on CHA [Auto]
DRAM CTRL REF Voltage on CHB [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL7 [Auto]
Realtime Memory Timing [Включено]
FCLK Frequency for Early Power On [1GHz]
Initial BCLK Frequency [Auto]
BCLK Amplitude [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
BCLK Frequency Slew Rate [Auto]
DRAM VTT Voltage [Auto]
VPPDDR Voltage [Auto]
DMI Voltage [Auto]
Core PLL Voltage [Auto]
Internal PLL Voltage [Auto]
GT PLL Voltage [Auto]
Ring PLL Voltage [Auto]
System Agent PLL Voltage [Auto]
Memory Controller PLL Voltage [Auto]
PLL Bandwidth [Auto]
Eventual DRAM Voltage [Auto]
Eventual CPU Standby Voltage [Auto]
Eventual PLL Termination Voltage [Auto]
Eventual DMI Voltage [Auto]
Maximus Tweak [Mode 2]
DRAM CAS# Latency [14]
DRAM RAS# to CAS# Delay [18]
DRAM RAS# ACT Time [36]
DRAM Command Rate [1N]
DRAM RAS# to RAS# Delay L [6]
DRAM RAS# to RAS# Delay S [4]
DRAM REF Cycle Time [560]
DRAM Refresh Interval [65024]
DRAM WRITE Recovery Time [15]
DRAM READ to PRE Time [7]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [8]
DRAM WRITE to READ Delay S [4]
DRAM CKE Minimum Pulse Width [1]
DRAM Write Latency [13]
tRDRD_sg [6]
tRDRD_dg [4]
tRDWR_sg [10]
tRDWR_dg [10]
tWRWR_sg [6]
tWRWR_dg [4]
tWRRD_sg [25]
tWRRD_dg [22]
tRDRD_dr [6]
tRDRD_dd [6]
tRDWR_dr [10]
tRDWR_dd [10]
tWRWR_dr [9]
tWRWR_dd [9]
tWRRD_dr [7]
tWRRD_dd [7]
TWRPRE [31]
TRDPRE [7]
tREFIX9 [127]
OREF_RI [0]
MRC Fast Boot [Enabled]
DRAM CLK Period [Авто]
Memory Scrambler [Enabled]
Управление каналом A DIMM [Enable both DIMMs]
Управление каналом B DIMM [Enable both DIMMs]
MCH Full Check [Disabled]
Mem Over Clock Fail Count [Auto]
Training Profile [User Profile]
DLLBwEn [Auto]
DRAM SPD Write [Disabled]
XTU Setting [Auto]
DRAM RTL INIT value [63]
DRAM RTL (CHA DIMM0 Rank0) [63]
DRAM RTL (CHA DIMM0 Rank1) [63]
DRAM RTL (CHA DIMM1 Rank0) [54]
DRAM RTL (CHA DIMM1 Rank1) [63]
DRAM RTL (CHB DIMM0 Rank0) [63]
DRAM RTL (CHB DIMM0 Rank1) [63]
DRAM RTL (CHB DIMM1 Rank0) [55]
DRAM RTL (CHB DIMM1 Rank1) [63]
DRAM IOL (CHA DIMM0 Rank0) [4]
DRAM IOL (CHA DIMM0 Rank1) [4]
DRAM IOL (CHA DIMM1 Rank0) [6]
DRAM IOL (CHA DIMM1 Rank1) [4]
DRAM IOL (CHB DIMM0 Rank0) [4]
DRAM IOL (CHB DIMM0 Rank1) [4]
DRAM IOL (CHB DIMM1 Rank0) [6]
DRAM IOL (CHB DIMM1 Rank1) [4]
CHA IO_Latency_offset [21]
CHB IO_Latency_offset [21]
CHA RFR delay [14]
CHB RFR delay [14]
ODT RTT WR (CHA) [120 DRAM Clock]
ODT RTT PARK (CHA) [120 DRAM Clock]
ODT RTT NOM (CHA) [40 DRAM Clock]
ODT RTT WR (CHB) [120 DRAM Clock]
ODT RTT PARK (CHB) [120 DRAM Clock]
ODT RTT NOM (CHB) [40 DRAM Clock]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
Data Rising Slope [Auto]
Data Rising Slope Offset [Auto]
Cmd Rising Slope [Auto]
Cmd Rising Slope Offset [Auto]
Ctl Rising Slope [Auto]
Ctl Rising Slope Offset [Auto]
Clk Rising Slope [Auto]
Clk Rising Slope Offset [Auto]
Data Falling Slope [Auto]
Data Falling Slope Offset [Auto]
Cmd Falling Slope [Auto]
Cmd Falling Slope Offset [Auto]
Ctl Falling Slope [Auto]
Ctl Falling Slope Offset [Auto]
Clk Falling Slope [Auto]
Clk Falling Slope Offset [Auto]
CPU Load-Line Calibration [Auto]
CPU Current Capability [Auto]
CPU VRM Switching Frequency [Auto]
VRM Spread Spectrum [Auto]
CPU Power Duty Control [T.Probe]
CPU Power Phase Control [Auto]
CPU VRM Thermal Control [Auto]
DRAM Current Capability [100%]
DRAM Switching Frequency [Auto]
CPU Core/Cache Boot Voltage [Auto]
DMI Boot Voltage [Auto]
Core PLL Boot Voltage [Auto]
CPU System Agent Boot Voltage [Auto]
CPU VCCIO Boot Voltage [Auto]
PLL Termination Boot voltage [Auto]
CPU Standby Boot Voltage [Auto]
Intel(R) SpeedStep(tm) [Auto]
Turbo Mode [Включено]
Long Duration Package Power Limit [4095]
Package Power Time Window [127]
Short Duration Package Power Limit [4095]
IA AC Load Line [0.01]
IA DC Load Line [0.01]
TVB Voltage Optimizations [Auto]
Hyper-Threading [Отключено]
Thermal Monitor [Включено]
Maximum CPU Core Temperature [Auto]
Active Processor Cores [Все]
Intel Virtualization Technology [Включено]
Hardware Prefetcher [Включено]
Adjacent Cache Line Prefetch [Включено]
Режим быстрой загрузки [Auto]
SW Guard Extensions (SGX) [Software Controlled]
Tcc Offset Time Window [Авто]
Execute Disable Bit [Включено]
SMM Code Access Check [Включено]
SMM Use Delay Indication [Включено]
SMM Use Block Indication [Включено]
Intel(R) SpeedStep(tm) [Auto]
Turbo Mode [Включено]
CPU C-states [Auto]
CFG Lock [Отключено]
Intel(R) Speed Shift Technology [Включено]
Number of P states [0]
Acoustic Noise Mitigation [Отключено]
Disable Fast PKG C State Ramp for IA Domain [FALSE]
Slow Slew Rate for IA Domain [Fast/2]
Disable Fast PKG C State Ramp for GT Domain [FALSE]
Slow Slew Rate for GT Domain [Fast/2]
Disable Fast PKG C State Ramp for SA Domain [FALSE]
Slow Slew Rate for SA Domain [Fast/2]
Configurable TDP Boot Mode [Nominal]
Configurable TDP Lock [Отключено]
CTDP BIOS control [Отключено]
Power Limit 1 [0]
Power Limit 2 [0]
Power Limit 1 Time Window [0]
ConfigTDP Turbo Activation Ratio [0]
Power Limit 1 [0]
Power Limit 2 [0]
Power Limit 1 Time Window [0]
ConfigTDP Turbo Activation Ratio [0]
Overclocking Lock [Отключено]
PCI Express Native Power Management [Disabled]
Управление DMI Link ASPM [Отключено]
ASPM [Отключено]
DMI Link ASPM Control [Disabled]
PEG - ASPM [Disabled]
PTID Support [Enabled]
PECI Access Method [Direct I/O]
PCI Express Native Power Management [Disabled]
BDAT ACPI Table Support [Disabled]
Wake system from S5 [Отключено]
ACPI Debug [Отключено]
Low Power S0 Idle Capability [Отключено]
Lpit Recidency Counter [SLP S0]
PCI Delay Optimization [Отключено]
ZpODD Support [Отключено]
Type C Support [Включено]
PEP CPU [Включено]
PEP Graphics [Включено]
PEP ISP [Отключено]
PEP SATA Controller [Включено]
PEP RAID VOL0 [Отключено]
PEP SATA PORT0 [Отключено]
PEP SATA PORT1 [Отключено]
PEP SATA PORT2 [Отключено]
PEP SATA PORT3 [Отключено]
PEP SATA PORT4 [Отключено]
PEP SATA PORT5 [Отключено]
PEP SATA NVM1 [Отключено]
PEP SATA NVM2 [Отключено]
PEP SATA NVM3 [Отключено]
PEP UART [Включено]
PEP I2C0 [Включено]
PEP I2C1 [Включено]
PEP I2C2 [Включено]
PEP I2C3 [Включено]
PEP I2C4 [Включено]
PEP I2C5 [Включено]
PEP SPI [Включено]
PEP XHCI [Включено]
PEP Audio [Включено]
PEP EMMC [Включено]
PEP SDXC [Включено]
VT-d [Disabled]
Инициализация iGPU [Отключено]
DMI Max Link Speed [Auto]
PCIEX16/X8_1 Link Speed [Auto]
PCIEX8_2 Link Speed [Auto]
PCIe Spread Spectrum Clocking [Auto]
IOAPIC 24-119 Entries [Включено]
PCIe Speed [Авто]
SATA Controller(s) [Включено]
Выбор режима SATA [AHCI]
Проверка состояния S.M.A.R.T [Enabled]
Поддержка агрессивного LPM [Отключено]
SATA6G_1(Gray) [Включено]
Hot Plug [Отключено]
SATA6G_2(Gray) [Включено]
Hot Plug [Отключено]
SATA6G_3(Gray) [Включено]
Hot Plug [Отключено]
SATA6G_4(Gray) [Включено]
Hot Plug [Отключено]
SATA6G_5(Gray) [Включено]
Hot Plug [Отключено]
SATA6G_6(Gray) [Включено]
Hot Plug [Отключено]
Spin Up Device [Отключено]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 0 DevSlp [Отключено]
DITO Configuration [Отключено]
DITO Value [625]
DM Value [15]
Spin Up Device [Отключено]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 1 DevSlp [Отключено]
DITO Configuration [Отключено]
DITO Value [625]
DM Value [15]
Spin Up Device [Отключено]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 2 DevSlp [Отключено]
DITO Configuration [Отключено]
DITO Value [625]
DM Value [15]
Spin Up Device [Отключено]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 3 DevSlp [Отключено]
DITO Configuration [Отключено]
DITO Value [625]
DM Value [15]
Spin Up Device [Отключено]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 4 DevSlp [Отключено]
DITO Configuration [Отключено]
DITO Value [625]
DM Value [15]
Spin Up Device [Отключено]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 5 DevSlp [Отключено]
DITO Configuration [Отключено]
DITO Value [625]
DM Value [15]
Port 6 [Включено]
Hot Plug [Отключено]
Spin Up Device [Отключено]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 6 DevSlp [Отключено]
DITO Configuration [Отключено]
DITO Value [625]
DM Value [15]
Port 7 [Включено]
Hot Plug [Отключено]
Spin Up Device [Отключено]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 7 DevSlp [Отключено]
DITO Configuration [Отключено]
DITO Value [625]
DM Value [15]
PCI Express Root Port 1 [Включено]
Topology [Unknown]
ASPM [Отключено]
L1 Substates [Отключено]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE1 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE1 LTR Lock [Отключено]
PCIE1 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 2 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE2 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE2 LTR Lock [Отключено]
PCIE2 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 3 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE3 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE3 LTR Lock [Отключено]
PCIE3 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 4 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE4 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE4 LTR Lock [Отключено]
PCIE4 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 5 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE5 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE5 LTR Lock [Отключено]
PCIE5 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 6 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE6 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE6 LTR Lock [Отключено]
PCIE6 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 7 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [7]
Reserved Memory [17]
Reserved I/O [16]
PCH PCIE7 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE7 LTR Lock [Отключено]
PCIE7 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 8 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [7]
Reserved Memory [17]
Reserved I/O [8]
PCH PCIE8 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE8 LTR Lock [Отключено]
PCIE8 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 9 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE9 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE9 LTR Lock [Отключено]
PCIE9 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 10 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE10 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE10 LTR Lock [Отключено]
PCIE10 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 11 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE11 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE11 LTR Lock [Отключено]
PCIE11 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 12 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE12 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE12 LTR Lock [Отключено]
PCIE12 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 13 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE13 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE13 LTR Lock [Отключено]
PCIE13 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 14 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE14 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE14 LTR Lock [Отключено]
PCIE14 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 15 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE15 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE15 LTR Lock [Отключено]
PCIE15 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 16 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE16 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE16 LTR Lock [Отключено]
PCIE16 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 17 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE17 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE17 LTR Lock [Отключено]
PCIE17 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 18 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE18 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE18 LTR Lock [Отключено]
PCIE18 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 19 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE19 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE19 LTR Lock [Отключено]
PCIE19 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 20 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE20 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE20 LTR Lock [Отключено]
PCIE20 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 21 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE21 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE21 LTR Lock [Отключено]
PCIE20 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 22 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE22 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE22 LTR Lock [Отключено]
PCIE20 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 23 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE23 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE23 LTR Lock [Отключено]
PCIE20 CLKREQ Mapping Override [По умолчанию]
PCI Express Root Port 24 [Включено]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Включено]
URR [Отключено]
FER [Отключено]
NFER [Отключено]
CER [Отключено]
CTO [Отключено]
SEFE [Отключено]
SENFE [Отключено]
SECE [Отключено]
PME SCI [Включено]
Hot Plug [Отключено]
Advanced Error Reporting [Включено]
PCIe Speed [Авто]
Transmitter Half Swing [Отключено]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE24 LTR [Включено]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Отключено]
PCIE24 LTR Lock [Отключено]
PCIE20 CLKREQ Mapping Override [По умолчанию]
Audio DSP [Отключено]
HDA-Link Codec Select [Platform Onboard]
iDisplay Audio Disconnect [Отключено]
PME Enable [Отключено]
SerialIO timing parameters [Disabled]
TPM Device Selection [dTPM]
PTP aware OS [PTP Aware]
Me FW Image Re-Flash [Отключено]
HECI Timeouts [Enabled]
Force ME DID Init Status [Отключено]
CPU Replaced Polling Disable [Отключено]
ME DID Message [Включено]
HECI Retry Disable [Отключено]
HECI Message check Disable [Отключено]
MBP HOB Skip [Отключено]
HECI2 Interface Communication [Disabled]
KT Device [Enabled]
IDER Device [Enabled]
End Of Post Message [Send in DXE]
D0I3 Setting for HECI Disable [Отключено]
Select Camera [Ivcam]
Delay needed for Ivcam power on [0]
Delay needed for Ivcam power off [0]
Rotation [0]
DFU support [Отключено]
Wake support [Отключено]
tRd2RdSG [0]
tRd2RdDG [0]
tRd2RdDR [0]
tRd2RdDD [0]
tRd2WrSG [0]
tRd2WrDG [0]
tRd2WrDR [0]
tRd2WrDD [0]
tWr2RdSG [0]
tWr2RdDG [0]
tWr2RdDR [0]
tWr2RdDD [0]
tWr2WrSG [0]
tWr2WrDG [0]
tWr2WrDR [0]
tWr2WrDD [0]
Core PLL Voltage Offset [0]
GT PLL Voltage Offset [0]
Ring PLL Voltage Offset [0]
System Agent PLL Voltage Offset [0]
Memory Controller PLL Voltage Offset [0]
ASF support [Включено]
USB Provisioning of AMT [Отключено]
Activate Remote Assistance Process [Disabled]
CIRA Timeout [0]
PET Progress [Включено]
WatchDog [Отключено]
OS Timer [0]
BIOS Timer [0]
Secure Erase mode [Simulated]
Force Secure Erase [Отключено]
MEBx hotkey Pressed [Disabled]
MEBx Selection Screen [Disabled]
Hide Unconfigure ME Confirmation Prompt [Disabled]
MEBx OEM Debug Menu Enable [Disabled]
Unconfigure ME [Disabled]
Non-UI Mode Resolution [Auto]
UI Mode Resolution [Auto]
Graphics Mode Resolution [Auto]
Security Device Support [Enable]
Security Device Support [Enable]
SHA-1 PCR Bank [Enabled]
SHA256 PCR Bank [Enabled]
SHA384 PCR Bank [Disabled]
SHA512 PCR Bank [Disabled]
SM3_256 PCR Bank [Disabled]
Pending operation [None]
Platform Hierarchy [Enabled]
Storage Hierarchy [Enabled]
Endorsement Hierarchy [Enabled]
TPM2.0 UEFI Spec Version [TCG_2]
Physical Presence Spec Version [1.3]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Откл.]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Onboard LED [Включено]
Q-Code LED Function [POST Code Only]
Соответствие ErP [Отключено]
Возобновление подачи питания [Откл.]
Включение посредством PCI-E/PCI [Отключено]
Включение посредством RTC [Отключено]
Контроллер звука высокой четкости [Включено]
PCIEX4_3 Bandwidth [X2 Mode]
M.2_1 Configuration: [Auto][SATA mode][PCIE mode] [Авто]
M.2_2 PCIe Bandwidth Configuration: [X2][X4] [X2]
Контроллер Asmedia USB 3.1 [Включено]
Контроллер Asmedia USB 3.1 [Включено]
USB Type C Power Switch [Авто]
When system is in working state [Вкл]
When system is in sleep, hibernate or soft off states [Откл]
Intel LAN Controller [Enabled]
Intel LAN PXE Option ROM [Disabled]
Detect Non-Compliance Device [Disabled]
Primary PEG [Auto]
Primary PCIE [Auto]
Сетевой стек [Отключено]
Поддержка устаревших интерфейсов USB [Enabled]
USB Keyboard and Mouse Simulator [Disabled]
JetFlashTranscend 64GB 8.07 [Auto]
U31G2_EC2 [Включено]
U31G2_EA1 [Включено]
Порт USB #3_1 [Вкл.]
Порт USB #3_2 [Вкл.]
Порт USB #3_3 [Вкл.]
Порт USB #3_4 [Вкл.]
Порт USB #5 [Вкл.]
Порт USB #6 [Вкл.]
Порт USB #7 [Вкл.]
Порт USB #8 [Вкл.]
Порт USB #9 [Вкл.]
Порт USB #10 [Вкл.]
Порт USB #11 [Вкл.]
Порт USB #12 [Вкл.]
Температура процессора [Monitor]
Температура материнской платы [Monitor]
PCH Temperature [Monitor]
T_Sensor Temperature [Monitor]
EXT_Sensor1 Temperature [Monitor]
EXT_Sensor2 Temperature [Monitor]
EXT_Sensor3 Temperature [Monitor]
Water In T Sensor [Monitor]
Water Out T Sensor [Monitor]
Скорость процессорного вентилятора [Monitor]
Скорость корпусного вентилятора 1 [Monitor]
Скорость корпусного вентилятора 2 [Monitor]
Скорость корпусного вентилятора 3 [Monitor]
AIO PUMP Speed [Monitor]
HAMP Fan Speed [Monitor]
CPU Optional Fan Speed [Monitor]
W_PUMP+ Speed [Monitor]
Extension Fan 1 Speed [Monitor]
Extension Fan 2 Speed [Monitor]
Extension Fan 3 Speed [Monitor]
Flow Rate [Monitor]
Напряжение процессорного ядра [Monitor]
Напряжение 3.3 В [Monitor]
Напряжение 5 В [Monitor]
Напряжение 12 В [Monitor]
Управление процессорным вентилятором [Авто]
CPU Fan Step Up [0 sec]
CPU Fan Step Down [0 sec]
CPU Fan Speed Lower Limit [200 оборотов в минуту]
Профиль процессорного вентилятора [Стандарт]
Управление водяной помпой [Отключено]
Управление скоростью корпусного вентилятора 1 [Авто]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Step Up [0 sec]
Chassis Fan 1 Step Down [0 sec]
Минимальная скорость корпусного вентилятора 1 [200 оборотов в минуту]
Профиль корпусного вентилятора 1 [Стандарт]
Управление скоростью корпусного вентилятора 2 [Авто]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Step Up [0 sec]
Chassis Fan 2 Step Down [0 sec]
Минимальная скорость корпусного вентилятора 2 [200 оборотов в минуту]
Профиль корпусного вентилятора 2 [Стандарт]
Управление скоростью корпусного вентилятора 3 [Авто]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [0 sec]
Chassis Fan 3 Step Down [0 sec]
Минимальная скорость корпусного вентилятора 3 [200 оборотов в минуту]
Профиль корпусного вентилятора 3 [Стандарт]
HAMP Fan Control [Авто]
HAMP Fan Source [CPU]
HAMP Fan Step Up [0 sec]
HAMP Fan Step Down [0 sec]
HAMP Fan Speed Low Limit [200 оборотов в минуту]
HAMP Fan Profile [Стандарт]
Extension Fan 1 Q-Fan Control [Режим DC]
Extension Fan 1 Q-Fan Source [CPU]
Extension Fan 1 Speed Low Limit [200 оборотов в минуту]
Extension Fan 1 Profile [Стандарт]
Extension Fan 2 Q-Fan Control [Режим DC]
Extension Fan 2 Q-Fan Source [CPU]
Extension Fan 2 Speed Low Limit [200 оборотов в минуту]
Extension Fan 2 Profile [Стандарт]
Extension Fan 3 Q-Fan Control [Режим DC]
Extension Fan 3 Q-Fan Source [CPU]
Extension Fan 3 Speed Low Limit [200 оборотов в минуту]
Extension Fan 3 Profile [Стандарт]
Быстрая загрузка [Enabled]
Следующая загрузка после сбоя питания [Нормальная загрузка]
Above 4G Decoding [Disabled]
Включение логотипа при загрузке [Отключено]
POST Report [5 sec]
Состояние NumLock при загрузке [Вкл.]
Ожидание 'F1' при ошибке [Включено]
Сообщения Option ROM [Включено]
Перехват 19-прерывания [Включено]
Режим настройки [Дополнительный режим]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
Запуск CSM [Включено]
Параметры загрузочных устройств [UEFI и Legacy OPROM]
Загрузка с сетевых устройств [Legacy only]
Загрузка с устройств хранения [Legacy only]
Загрузка с устройств PCI-E/PCI [Legacy only]
Тип ОС [Другие OС]
Setup Animator [Отключено]
Загрузить из профиля [1]
Метка []
Сохранить в профиль [1]
Bus Interface [PCIEX16/X8_1]
3. биос сам мутил или готовый? + пробовал на базе родного от z270?




Member
Статус: Не в сети
Регистрация: 07.01.2013
Откуда: с Кордона.
Фото: 1
BOBKOC писал(а):
могёшь попробовать(добавив свои данные) https://disk.yandex.ru/d/cIjbCxdFlSQ1jg прошиться как хотишь или через https://disk.yandex.ru/d/Mv7lOS56FE-KLw потом выкл(а не перезагрузка) и вкл. Если не заведётся, выдав обратный отсчёт, пробуй(по 5 раз +-, ничего не меня, сохранить и выйти) 3200,3100,3000 ;) далее уже по своему разумению и таймингами.

память выше 3100 не взлетела,нужно будет попробовать накинуть вольтаж ,может и выше поедет.
верхний слот под карту всё так же не выводит изображение через 580,присутствует ошибка на посткода b2 .




Member
Статус: Не в сети
Регистрация: 28.11.2006
Фото: 565
ewgen11 писал(а):
trfc320

как считал? что то дял балликов 2 по 16 поразительно низкое значение. чипы у тебя судя по 480 8Мегабитные?

BOBCOS писал(а):
tRFC ведь считается кратностью 8 или 16 в зависимости от чипов распаянных?

_________________
Z690-A Pro • i5-126KF@5.1 • FD Celcius S24 • bDie 32gb@var • eVGA 3080Ti • M2+SSD+HDD • AirFace • eVGA 750SNP2




Member
Статус: Не в сети
Регистрация: 16.10.2004
Mitos2002 Считал "trfc320" он из темы по разгону памяти ддр4 на интел, возможно. Там в шапке крайне невнятная таблица с ОЧЕНЬ оптимистичными tRFC, сбивающая с толку, без нормального пояснения.

Добавлено спустя 2 минуты 47 секунд:
ewgen11 писал(а):
2)как настроить тренировку памяти, бывает при запуске пк 55 посткод, но обычно с 1 резета все загружается, хотя бы ссылку если возможно или пару советов.
тот же рфц немного увеличить и/или рефи уменьшить раза в два? Напряжение на память приподнять...




Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
[АЛКАШ] писал(а):
,нужно будет попробовать накинуть вольтаж
так у меня там было уже достаточно вольтажа для экспериментов ;) , покаж чего намутил. 3100, для начала пойдёт.
Mitos2002 писал(а):
что то дял балликов 2 по 16 поразительно низкое значение
так он и написал 480 его значение для 3200 ибо пример 320 с бидаев был
Mitos2002 писал(а):
кратностью 8 или 16
для однорангов 16GB =16, а двурангам 16Gb=8




Member
Статус: Не в сети
Регистрация: 12.12.2021
Откуда: Russia
Фото: 1
Значения в биосе, и под нагрузкой в мемтест5 экстрим. Скрин во время работы после 20минут.
Повышение аппетита из-за нагрузки это понятно, но в биосе в момент простоя тоже значения расходятся. Выставлены ровные вольтаж 1.13750, но плата все равно выставляет сколько ей хочется. Можете объяснить?

+
Вложение:
20220115_195237.jpg [ 1.31 МБ | Просмотров: 904 ]

Вложение:
20220115_192851.jpg [ 573.14 КБ | Просмотров: 904 ]

_________________
1-g4400
2-1050 2gb ROG strix
3-(prime z270-a сдохла) maximus viii ranger
4-srfd0 -i9 9980hk
5-g.skill 16-16-16-32 1T 3000
6-dc assasin ii
7-coguar 600




Member
Статус: Не в сети
Регистрация: 12.07.2016
bethoven, это норма для плат асус. у меня к примеру на 9 апексе в биосе стоят dram/sa/io=1.355/1.1375/1.125, а по факту значения совсем другие:

по датчикам без нагрузки: dram/sa/io=1.344/1.16/1.152. по мультиметру без нагрузки: dram/sa/io=1.35/1.157/1.157
по датчикам в нагрузке occt cpu large extreme variable sse: dram/sa/io=от 1.344 до 1.36/1.168/1.168. по мультиметру в такой же нагрузке: dram/sa/io=1.352/1.162/1.162

обычно ставлю io на один шаг ниже sa, чтобы получить ± равные напряжения.

_________________
X870E Nova ▪ 9800X3D ▪ 2x32GB XPG Lancer RGB 6400CL32 ▪ 4080 Gaming OC




Member
Статус: Не в сети
Регистрация: 07.01.2013
Откуда: с Кордона.
Фото: 1
BOBKOC писал(а):
покаж чего намутил.

так там нечего показывать, установил 3000,запустилось,установил 3100 запустилось с перезагрузкой ,видимо маманя тайминги подбирала,на 3200 уже ни как,все настройки сбросила на авто.
сейчас ребёнок третий час гоняет ГТА5 ,пока всё стабильно,кроме видео, в режиме х8.1.




Member
Статус: Не в сети
Регистрация: 09.07.2018
Фото: 0
[АЛКАШ] писал(а):
верхний слот под карту всё так же не выводит изображение через 580,присутствует ошибка на посткода b2 .
пока не раздобудеш оф камень так и будеш гадать, мама, прижым, мутант или биос




Member
Статус: Не в сети
Регистрация: 28.11.2006
Фото: 565
KrAzY писал(а):
Там в шапке крайне невнятная таблица с ОЧЕНЬ оптимистичными tRFC, сбивающая с толку, без нормального пояснения.

ну в табличке от Анты все в норме объяснено. кроме того по его же словам - лучшее объяснение. tREFI - сколько память работает, tRFC - сколько отдыхает. соответственно работать надо побольше отдыхать по меньше. По этому tREFI - 65528(кратное 16) а tRFC примерно по табличке (но для 8мегабит кратно 8, для 16мегабит кратно 16). Ну и само собой минимальные тRFC у самсунга

Добавлено спустя 1 минуту 3 секунды:
BOBKOC писал(а):
для однорангов 16GB =16, а двурангам 16Gb=8

именно, но какие чипы понятно только из Тайфуна становится

Добавлено спустя 1 минуту 29 секунд:
BOBKOC писал(а):
так он и написал 480 его значение для 3200 ибо пример 320 с бидаев был

ааааа. для 3200. терь понял. а то я автоматом в мозгу 3600 свои подставляю. тупой становлюсь. Соре

_________________
Z690-A Pro • i5-126KF@5.1 • FD Celcius S24 • bDie 32gb@var • eVGA 3080Ti • M2+SSD+HDD • AirFace • eVGA 750SNP2




Junior
Статус: Не в сети
Регистрация: 03.06.2008
Фото: 2
BOBKOC писал(а):
Выше 2533

я с 4мя планками по 8 гиг выше 2533 несмог подняться(( с двумя могу..а вот с 4рмя прям беда..микрокоды наврятли тут сильно играют роль




Member
Статус: Не в сети
Регистрация: 11.08.2017
привет.
QNCT встанет ли на 1151 v2?
MSI Z390i будет с этим процом работать и потребуется ли при установке использовать программатор?
СЭНКС.

_________________
MSI z270i Gaming Carbon AC , QNCt , CPU @ 2.40GHz ( разгон 3.60 , турбо 3300 ) , 16283 МБ (DDR4 SDRAM) 2133 ( разгон 3966 ) , Graphics 630 (1 ГБ).




Advanced member
Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11
russcand писал(а):
Z390 будет с этим процом работать
Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx #17587669




Junior
Статус: Не в сети
Регистрация: 14.08.2016
BOBKOC писал(а):
1. скачай асусовскую прогу под винду и настрой
2. ну для начала сохрани(в txt там где профили на флэшку) и выложи, что у тебя там по настройкам
3. биос сам мутил или готовый? + пробовал на базе родного от z270?

Биос брал порт от дсанке2603 и делал через кофетайм свои серийники, пробовал и стандартный биос и 2402(порт) с форума, заметил эту фичу когда решил поставить 2ой нвме в самом начале пользования материнкой с этим процом(со стандартным не использовал), в итоге в биосе не показывало ни одного, потом пробовал разные стороны димм2, он везде перестал работать и в конце обнаружил решение с кнопкой сэйфбут.
pci-e1440 потому что стоял qqlt, с srfd0 проблем не обнаружил в работе с этим патчем, поэтому оставил, шить лишний раз не хочется биос, потому как 1 флешка видимо умерла, постоянно ошибки при сверке, а 2ая шилась замечательно, но тоже пока перепробовал биосы,
r
Вложение:
Снимок экрана 2022-01-16 075251.png
Снимок экрана 2022-01-16 075251.png [ 46.94 КБ | Просмотров: 794 ]
немало раз
settings
[2022/01/16 07:35:24]
Ai Overclock Tuner [Manual]
BCLK Frequency [100.0000]
ASUS MultiCore Enhancement [Disabled]
SVID Behavior [Auto]
AVX Instruction Core Ratio Negative Offset [0]
CPU Core Ratio [Sync All Cores]
1-Core Ratio Limit [45]
2-Core Ratio Limit [45]
3-Core Ratio Limit [45]
4-Core Ratio Limit [45]
5-Core Ratio Limit [45]
6-Core Ratio Limit [45]
7-Core Ratio Limit [45]
8-Core Ratio Limit [45]
BCLK Frequency : DRAM Frequency Ratio [100:133]
DRAM Odd Ratio Mode [Enabled]
DRAM Frequency [DDR4-3200MHz]
Xtreme Tweaking [Enabled]
TPU [Keep Current Settings]
CPU SVID Support [Enabled]
CPU Core/Cache Current Limit Max. [255.50]
Ring Down Bin [Auto]
Min. CPU Cache Ratio [33]
Max CPU Cache Ratio [42]
BCLK Aware Adaptive Voltage [Disabled]
CPU Core/Cache Voltage [Manual Mode]
- CPU Core Voltage Override [1.310]
DRAM Voltage [1.3500]
CPU VCCIO Voltage [1.15000]
CPU System Agent Voltage [1.20000]
PLL Termination Voltage [Auto]
PCH Core Voltage [Auto]
CPU Standby Voltage [Auto]
DRAM CTRL REF Voltage on CHA [Auto]
DRAM CTRL REF Voltage on CHB [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHA DIMM1 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM0 Rank1 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank0 BL7 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL0 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL1 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL2 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL3 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL4 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL5 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL6 [Auto]
DRAM DATA REF Voltage on CHB DIMM1 Rank1 BL7 [Auto]
Realtime Memory Timing [Disabled]
FCLK Frequency for Early Power On [1GHz]
Initial BCLK Frequency [Auto]
BCLK Amplitude [Auto]
BCLK Slew Rate [Auto]
BCLK Spread Spectrum [Auto]
BCLK Frequency Slew Rate [Auto]
DRAM VTT Voltage [0.67500]
VPPDDR Voltage [Auto]
DMI Voltage [Auto]
Core PLL Voltage [Auto]
Internal PLL Voltage [Auto]
GT PLL Voltage [Auto]
Ring PLL Voltage [Auto]
System Agent PLL Voltage [Auto]
Memory Controller PLL Voltage [Auto]
PLL Bandwidth [Auto]
Eventual DRAM Voltage [Auto]
Eventual CPU Standby Voltage [Auto]
Eventual PLL Termination Voltage [Auto]
Eventual DMI Voltage [Auto]
Maximus Tweak [Auto]
DRAM CAS# Latency [14]
DRAM RAS# to CAS# Delay [17]
DRAM RAS# ACT Time [35]
DRAM Command Rate [N:1]
N to 1 ratio [1]
DRAM RAS# to RAS# Delay L [6]
DRAM RAS# to RAS# Delay S [4]
DRAM REF Cycle Time [480]
DRAM Refresh Interval [65024]
DRAM WRITE Recovery Time [14]
DRAM READ to PRE Time [7]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [6]
DRAM WRITE to READ Delay S [3]
DRAM CKE Minimum Pulse Width [1]
DRAM Write Latency [14]
tRDRD_sg [6]
tRDRD_dg [4]
tRDWR_sg [9]
tRDWR_dg [9]
tWRWR_sg [6]
tWRWR_dg [4]
tWRRD_sg [26]
tWRRD_dg [23]
tRDRD_dr [5]
tRDRD_dd [5]
tRDWR_dr [9]
tRDWR_dd [9]
tWRWR_dr [7]
tWRWR_dd [7]
tWRRD_dr [6]
tWRRD_dd [6]
TWRPRE [32]
TRDPRE [7]
tREFIX9 [Auto]
OREF_RI [Auto]
MRC Fast Boot [Disabled]
DRAM CLK Period [Auto]
Memory Scrambler [Enabled]
Channel A DIMM Control [Enabled]
Channel B DIMM Control [Enabled]
MCH Full Check [Enabled]
Mem Over Clock Fail Count [Auto]
Training Profile [Auto]
DLLBwEn [Auto]
DRAM SPD Write [Disabled]
XTU Setting [Auto]
DRAM RTL INIT value [Auto]
DRAM RTL (CHA DIMM0 Rank0) [Auto]
DRAM RTL (CHA DIMM0 Rank1) [Auto]
DRAM RTL (CHA DIMM1 Rank0) [Auto]
DRAM RTL (CHA DIMM1 Rank1) [Auto]
DRAM RTL (CHB DIMM0 Rank0) [Auto]
DRAM RTL (CHB DIMM0 Rank1) [Auto]
DRAM RTL (CHB DIMM1 Rank0) [Auto]
DRAM RTL (CHB DIMM1 Rank1) [Auto]
DRAM IOL (CHA DIMM0 Rank0) [Auto]
DRAM IOL (CHA DIMM0 Rank1) [Auto]
DRAM IOL (CHA DIMM1 Rank0) [Auto]
DRAM IOL (CHA DIMM1 Rank1) [Auto]
DRAM IOL (CHB DIMM0 Rank0) [Auto]
DRAM IOL (CHB DIMM0 Rank1) [Auto]
DRAM IOL (CHB DIMM1 Rank0) [Auto]
DRAM IOL (CHB DIMM1 Rank1) [Auto]
CHA IO_Latency_offset [Auto]
CHB IO_Latency_offset [Auto]
CHA RFR delay [Auto]
CHB RFR delay [Auto]
ODT RTT WR (CHA) [Auto]
ODT RTT PARK (CHA) [Auto]
ODT RTT NOM (CHA) [Auto]
ODT RTT WR (CHB) [Auto]
ODT RTT PARK (CHB) [Auto]
ODT RTT NOM (CHB) [Auto]
ODT_READ_DURATION [Auto]
ODT_READ_DELAY [Auto]
ODT_WRITE_DURATION [Auto]
ODT_WRITE_DELAY [Auto]
Data Rising Slope [Auto]
Data Rising Slope Offset [Auto]
Cmd Rising Slope [Auto]
Cmd Rising Slope Offset [Auto]
Ctl Rising Slope [Auto]
Ctl Rising Slope Offset [Auto]
Clk Rising Slope [Auto]
Clk Rising Slope Offset [Auto]
Data Falling Slope [Auto]
Data Falling Slope Offset [Auto]
Cmd Falling Slope [Auto]
Cmd Falling Slope Offset [Auto]
Ctl Falling Slope [Auto]
Ctl Falling Slope Offset [Auto]
Clk Falling Slope [Auto]
Clk Falling Slope Offset [Auto]
CPU Load-line Calibration [Level 5]
CPU Current Capability [140%]
CPU VRM Switching Frequency [Manual]
Fixed CPU VRM Switching Frequency(KHz) [800]
CPU Power Duty Control [Extreme]
CPU Power Phase Control [Extreme]
CPU Power Thermal Control [120]
CPU VRM Thermal Control [Auto]
DRAM Current Capability [130%]
DRAM Switching Frequency [Auto]
CPU Core/Cache Boot Voltage [Auto]
DMI Boot Voltage [Auto]
Core PLL Boot Voltage [Auto]
CPU System Agent Boot Voltage [Auto]
CPU VCCIO Boot Voltage [Auto]
PLL Termination Boot voltage [Auto]
CPU Standby Boot Voltage [Auto]
Intel(R) SpeedStep(tm) [Disabled]
Turbo Mode [Enabled]
Long Duration Package Power Limit [4095]
Package Power Time Window [127]
Short Duration Package Power Limit [4095]
IA AC Load Line [0.01]
IA DC Load Line [0.01]
TVB Voltage Optimizations [Disabled]
Hyper-Threading [Enabled]
Thermal Monitor [Enabled]
Maximum CPU Core Temperature [Auto]
Active Processor Cores [All]
Intel Virtualization Technology [Disabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
Boot performance mode [Auto]
SW Guard Extensions (SGX) [Software Controlled]
Tcc Offset Time Window [Auto]
Execute Disable Bit [Enabled]
SMM Code Access Check [Enabled]
SMM Use Delay Indication [Enabled]
SMM Use Block Indication [Enabled]
Intel(R) SpeedStep(tm) [Disabled]
Turbo Mode [Enabled]
CPU C-states [Disabled]
CFG Lock [Disabled]
Intel(R) Speed Shift Technology [Disabled]
Number of P states [0]
Acoustic Noise Mitigation [Disabled]
Disable Fast PKG C State Ramp for IA Domain [FALSE]
Slow Slew Rate for IA Domain [Fast/2]
Disable Fast PKG C State Ramp for GT Domain [FALSE]
Slow Slew Rate for GT Domain [Fast/2]
Disable Fast PKG C State Ramp for SA Domain [FALSE]
Slow Slew Rate for SA Domain [Fast/2]
Configurable TDP Boot Mode [Nominal]
Configurable TDP Lock [Disabled]
CTDP BIOS control [Disabled]
Power Limit 1 [0]
Power Limit 2 [0]
Power Limit 1 Time Window [0]
ConfigTDP Turbo Activation Ratio [0]
Overclocking Lock [Disabled]
PCI Express Native Power Management [Disabled]
PCH DMI ASPM [Disabled]
ASPM [Disabled]
DMI Link ASPM Control [Disabled]
PEG - ASPM [Disabled]
PTID Support [Enabled]
PECI Access Method [Direct I/O]
PCI Express Native Power Management [Disabled]
BDAT ACPI Table Support [Disabled]
Wake system from S5 [Disabled]
ACPI Debug [Disabled]
Low Power S0 Idle Capability [Disabled]
Lpit Recidency Counter [SLP S0]
PCI Delay Optimization [Disabled]
ZpODD Support [Disabled]
Type C Support [Enabled]
PEP CPU [Enabled]
PEP Graphics [Enabled]
PEP ISP [Disabled]
PEP SATA Controller [Enabled]
PEP RAID VOL0 [Disabled]
PEP SATA PORT0 [Disabled]
PEP SATA PORT1 [Disabled]
PEP SATA PORT2 [Disabled]
PEP SATA PORT3 [Disabled]
PEP SATA PORT4 [Disabled]
PEP SATA PORT5 [Disabled]
PEP SATA NVM1 [Disabled]
PEP SATA NVM2 [Disabled]
PEP SATA NVM3 [Disabled]
PEP UART [Enabled]
PEP I2C0 [Enabled]
PEP I2C1 [Enabled]
PEP I2C2 [Enabled]
PEP I2C3 [Enabled]
PEP I2C4 [Enabled]
PEP I2C5 [Enabled]
PEP SPI [Enabled]
PEP XHCI [Enabled]
PEP Audio [Enabled]
PEP EMMC [Enabled]
PEP SDXC [Enabled]
VT-d [Disabled]
iGPU Multi-Monitor [Disabled]
DMI Max Link Speed [Auto]
PCIEX16/X8_1 Link Speed [Auto]
PCIEX8/X4_3 Link Speed [Auto]
PCIEX4_2 Link Speed [Auto]
PCIe Spread Spectrum Clocking [Auto]
IOAPIC 24-119 Entries [Enabled]
PCIe Speed [Auto]
SATA Controller(s) [Enabled]
SATA Mode Selection [AHCI]
S.M.A.R.T. Status Check [Enabled]
Aggressive LPM Support [Disabled]
SATA6G_1(Gray) [Enabled]
Hot Plug [Disabled]
SATA6G_2(Gray) [Enabled]
Hot Plug [Disabled]
SATA6G_3(Gray) [Enabled]
Hot Plug [Disabled]
SATA6G_4(Gray) [Enabled]
Hot Plug [Disabled]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 0 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 1 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 2 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 3 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 4 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 5 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Port 6 [Enabled]
Hot Plug [Disabled]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 6 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
Port 7 [Enabled]
Hot Plug [Disabled]
Spin Up Device [Disabled]
SATA Device Type [Hard Disk Drive]
Topology [Unknown]
SATA Port 7 DevSlp [Disabled]
DITO Configuration [Disabled]
DITO Value [625]
DM Value [15]
PCI Express Root Port 1 [Enabled]
Topology [Unknown]
ASPM [Disabled]
L1 Substates [Disabled]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE1 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE1 LTR Lock [Disabled]
PCIE1 CLKREQ Mapping Override [Default]
PCI Express Root Port 2 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE2 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE2 LTR Lock [Disabled]
PCIE2 CLKREQ Mapping Override [Default]
PCI Express Root Port 3 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE3 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE3 LTR Lock [Disabled]
PCIE3 CLKREQ Mapping Override [Default]
PCI Express Root Port 4 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE4 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE4 LTR Lock [Disabled]
PCIE4 CLKREQ Mapping Override [Default]
PCI Express Root Port 5 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE5 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE5 LTR Lock [Disabled]
PCIE5 CLKREQ Mapping Override [Default]
PCI Express Root Port 6 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE6 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE6 LTR Lock [Disabled]
PCIE6 CLKREQ Mapping Override [Default]
PCI Express Root Port 7 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [7]
Reserved Memory [17]
Reserved I/O [16]
PCH PCIE7 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE7 LTR Lock [Disabled]
PCIE7 CLKREQ Mapping Override [Default]
PCI Express Root Port 8 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [7]
Reserved Memory [17]
Reserved I/O [8]
PCH PCIE8 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE8 LTR Lock [Disabled]
PCIE8 CLKREQ Mapping Override [Default]
PCI Express Root Port 9 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE9 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE9 LTR Lock [Disabled]
PCIE9 CLKREQ Mapping Override [Default]
PCI Express Root Port 10 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE10 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE10 LTR Lock [Disabled]
PCIE10 CLKREQ Mapping Override [Default]
PCI Express Root Port 11 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE11 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE11 LTR Lock [Disabled]
PCIE11 CLKREQ Mapping Override [Default]
PCI Express Root Port 12 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE12 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE12 LTR Lock [Disabled]
PCIE12 CLKREQ Mapping Override [Default]
PCI Express Root Port 13 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE13 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE13 LTR Lock [Disabled]
PCIE13 CLKREQ Mapping Override [Default]
PCI Express Root Port 14 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE14 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE14 LTR Lock [Disabled]
PCIE14 CLKREQ Mapping Override [Default]
PCI Express Root Port 15 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE15 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE15 LTR Lock [Disabled]
PCIE15 CLKREQ Mapping Override [Default]
PCI Express Root Port 16 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE16 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE16 LTR Lock [Disabled]
PCIE16 CLKREQ Mapping Override [Default]
PCI Express Root Port 17 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE17 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE17 LTR Lock [Disabled]
PCIE17 CLKREQ Mapping Override [Default]
PCI Express Root Port 18 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE18 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE18 LTR Lock [Disabled]
PCIE18 CLKREQ Mapping Override [Default]
PCI Express Root Port 19 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE19 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE19 LTR Lock [Disabled]
PCIE19 CLKREQ Mapping Override [Default]
PCI Express Root Port 20 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE20 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE20 LTR Lock [Disabled]
PCIE20 CLKREQ Mapping Override [Default]
PCI Express Root Port 21 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE21 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE21 LTR Lock [Disabled]
PCIE20 CLKREQ Mapping Override [Default]
PCI Express Root Port 22 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE22 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE22 LTR Lock [Disabled]
PCIE20 CLKREQ Mapping Override [Default]
PCI Express Root Port 23 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE23 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE23 LTR Lock [Disabled]
PCIE20 CLKREQ Mapping Override [Default]
PCI Express Root Port 24 [Enabled]
Topology [Unknown]
ASPM [Auto]
L1 Substates [L1.1 & L1.2]
Gen3 Eq Phase3 Method [Software Search]
UPTP [5]
DPTP [7]
ACS [Enabled]
URR [Disabled]
FER [Disabled]
NFER [Disabled]
CER [Disabled]
CTO [Disabled]
SEFE [Disabled]
SENFE [Disabled]
SECE [Disabled]
PME SCI [Enabled]
Hot Plug [Disabled]
Advanced Error Reporting [Enabled]
PCIe Speed [Auto]
Transmitter Half Swing [Disabled]
Detect Timeout [0]
Extra Bus Reserved [0]
Reserved Memory [10]
Reserved I/O [4]
PCH PCIE24 LTR [Enabled]
Snoop Latency Override [Auto]
Non Snoop Latency Override [Auto]
Force LTR Override [Disabled]
PCIE24 LTR Lock [Disabled]
PCIE20 CLKREQ Mapping Override [Default]
Audio DSP [Disabled]
HDA-Link Codec Select [Platform Onboard]
iDisplay Audio Disconnect [Disabled]
PME Enable [Disabled]
SerialIO timing parameters [Disabled]
TPM Device Selection [dTPM]
PTP aware OS [PTP Aware]
Me FW Image Re-Flash [Disabled]
HECI Timeouts [Enabled]
Force ME DID Init Status [Disabled]
CPU Replaced Polling Disable [Disabled]
ME DID Message [Enabled]
HECI Retry Disable [Disabled]
HECI Message check Disable [Disabled]
MBP HOB Skip [Disabled]
HECI2 Interface Communication [Disabled]
KT Device [Enabled]
IDER Device [Enabled]
End Of Post Message [Send in DXE]
D0I3 Setting for HECI Disable [Disabled]
Select Camera [Ivcam]
Delay needed for Ivcam power on [0]
Delay needed for Ivcam power off [0]
Rotation [0]
DFU support [Disabled]
Wake support [Disabled]
tRd2RdSG [0]
tRd2RdDG [0]
tRd2RdDR [0]
tRd2RdDD [0]
tRd2WrSG [0]
tRd2WrDG [0]
tRd2WrDR [0]
tRd2WrDD [0]
tWr2RdSG [0]
tWr2RdDG [0]
tWr2RdDR [0]
tWr2RdDD [0]
tWr2WrSG [0]
tWr2WrDG [0]
tWr2WrDR [0]
tWr2WrDD [0]
Core PLL Voltage Offset [0]
GT PLL Voltage Offset [0]
Ring PLL Voltage Offset [0]
System Agent PLL Voltage Offset [0]
Memory Controller PLL Voltage Offset [0]
ASF support [Enabled]
USB Provisioning of AMT [Disabled]
Activate Remote Assistance Process [Disabled]
CIRA Timeout [0]
PET Progress [Enabled]
WatchDog [Disabled]
OS Timer [0]
BIOS Timer [0]
Secure Erase mode [Simulated]
Force Secure Erase [Disabled]
MEBx hotkey Pressed [Disabled]
MEBx Selection Screen [Disabled]
Hide Unconfigure ME Confirmation Prompt [Disabled]
MEBx OEM Debug Menu Enable [Disabled]
Unconfigure ME [Disabled]
Non-UI Mode Resolution [Auto]
UI Mode Resolution [Auto]
Graphics Mode Resolution [Auto]
Security Device Support [Enable]
Security Device Support [Enable]
SHA-1 PCR Bank [Enabled]
SHA256 PCR Bank [Enabled]
SHA384 PCR Bank [Disabled]
SHA512 PCR Bank [Disabled]
SM3_256 PCR Bank [Disabled]
Pending operation [None]
Platform Hierarchy [Enabled]
Storage Hierarchy [Enabled]
Endorsement Hierarchy [Enabled]
TPM2.0 UEFI Spec Version [TCG_2]
Physical Presence Spec Version [1.3]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Detect Non-Compliance Device [Disabled]
Prefetchable Memory [10]
Reserved Memory Alignment [1]
Prefetchable Memory Alignment [1]
Onboard LED [Enabled]
Q-Code LED Function [Auto]
ErP Ready [Disabled]
Restore AC Power Loss [Power Off]
Power On By PCI-E/PCI [Disabled]
Power On By RTC [Disabled]
HD Audio Controller [Enabled]
M.2_2 Configuration [Auto]
Asmedia Back USB 3.1 Controller [Enabled]
USB Type C Power Switch [Auto]
When system is in working state [Off]
When system is in sleep, hibernate or soft off states [Off]
5G LAN Card [Enabled]
5G LAN PXE Option ROM [Disabled]
Intel LAN Controller [Enabled]
Intel LAN PXE Option ROM [Disabled]
Detect Non-Compliance Device [Disabled]
Primary PEG [Auto]
Primary PCIE [Auto]
Network Stack [Disabled]
Legacy USB Support [Enabled]
USB Keyboard and Mouse Simulator [Disabled]
UFD 3.0 Silicon-Power64GPMAP [Auto]
U31G2_EC1 [Enabled]
U31G2_EA2 [Enabled]
U31G1_1 [Enabled]
U31G1_2 [Enabled]
U31G1_3 [Enabled]
U31G1_4 [Enabled]
U31G1_5 [Enabled]
U31G1_6 [Enabled]
U31G1_7 [Enabled]
U31G1_8 [Enabled]
USB_9 [Enabled]
USB_10 [Enabled]
USB_11 [Enabled]
USB_12 [Enabled]
USB_13 [Enabled]
USB_14 [Enabled]
CPU Temperature [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
PCH Temperature [Monitor]
T_Sensor1 Temperature [Monitor]
T_Sensor2 Temperature [Monitor]
DIMM.2 Sensor 1 [Monitor]
DIMM.2 Sensor 2 [Monitor]
Water In T Sensor [Monitor]
Water Out T Sensor [Monitor]
CPU Fan Speed [Monitor]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
AIO PUMP Speed [Monitor]
CPU Optional Fan Speed [Monitor]
W_PUMP+ Speed [Monitor]
Flow Rate [Monitor]
CPU Core Voltage [Monitor]
3.3V Voltage [Monitor]
5V Voltage [Monitor]
12V Voltage [Monitor]
CPU Q-Fan Control [PWM Mode]
CPU Fan Step Up [0 sec]
CPU Fan Step Down [0 sec]
CPU Fan Speed Lower Limit [200 RPM]
CPU Fan Profile [Manual]
CPU Upper Temperature [75]
CPU Fan Max. Duty Cycle (%) [100]
CPU Middle Temperature [41]
CPU Fan Middle. Duty Cycle (%) [50]
CPU Lower Temperature [20]
CPU Fan Min. Duty Cycle (%) [20]
AIO_PUMP/W_PUMP+ Control [Disabled]
Chassis Fan 1 Q-Fan Control [DC Mode]
Chassis Fan 1 Q-Fan Source [CPU]
Chassis Fan 1 Step Up [0 sec]
Chassis Fan 1 Step Down [0 sec]
Chassis Fan 1 Speed Low Limit [200 RPM]
Chassis Fan 1 Profile [Manual]
Chassis Fan 1 Upper Temperature [75]
Chassis Fan 1 Max. Duty Cycle (%) [100]
Chassis Fan 1 Middle Temperature [50]
Chassis Fan 1 Middle. Duty Cycle (%) [60]
Chassis Fan 1 Lower Temperature [20]
Chassis Fan 1 Min. Duty Cycle (%) [60]
Allow Fan Stop [Enabled]
Chassis Fan 2 Q-Fan Control [DC Mode]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Step Up [0 sec]
Chassis Fan 2 Step Down [0 sec]
Chassis Fan 2 Speed Low Limit [200 RPM]
Chassis Fan 2 Profile [Manual]
Chassis Fan 2 Upper Temperature [75]
Chassis Fan 2 Max. Duty Cycle (%) [100]
Chassis Fan 2 Middle Temperature [50]
Chassis Fan 2 Middle. Duty Cycle (%) [60]
Chassis Fan 2 Lower Temperature [20]
Chassis Fan 2 Min. Duty Cycle (%) [60]
Allow Fan Stop [Enabled]
Chassis Fan 3 Q-Fan Control [DC Mode]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [0 sec]
Chassis Fan 3 Step Down [0 sec]
Chassis Fan 3 Speed Low Limit [200 RPM]
Chassis Fan 3 Profile [Manual]
Chassis Fan 3 Upper Temperature [75]
Chassis Fan 3 Max. Duty Cycle (%) [100]
Chassis Fan 3 Middle Temperature [50]
Chassis Fan 3 Middle. Duty Cycle (%) [60]
Chassis Fan 3 Lower Temperature [20]
Chassis Fan 3 Min. Duty Cycle (%) [60]
Allow Fan Stop [Enabled]
Fast Boot [Enabled]
Next Boot after AC Power Loss [Normal Boot]
Above 4G Decoding [Enabled]
Boot Logo Display [Auto]
POST Delay Time [3 sec]
Boot up NumLock State [Enabled]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Enabled]
Interrupt 19 Capture [Enabled]
Setup Mode [Advanced Mode]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
Launch CSM [Disabled]
OS Type [Windows UEFI mode]
Setup Animator [Disabled]
Load from Profile [6]
Profile Name [test]
Save to Profile [7]
CPU Core Voltage [Auto]
VCCSA Voltage [Auto]
BCLK Frequency [Auto]
CPU Ratio [Auto]
Cache Ratio [Auto]
Bus Interface [PCIEX16/X8_1]


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 22423 • Страница 799 из 1122<  1 ... 796  797  798  799  800  801  802 ... 1122  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Bing [Bot] и гости: 18


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
