Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Спасибо- учтем.

z690 Taichi вот так у меня - есть повод для переживаний?

Прокладка была >2 мм, а поставил 1 и вырезал побольше.

BY_Pashka
А почему при подключении по DP не могу зайди в биос - экран не отвечает?

BY_Pashka

И подскажите для начало по настройкам, бо какой то долгий запуск до стартового окна!

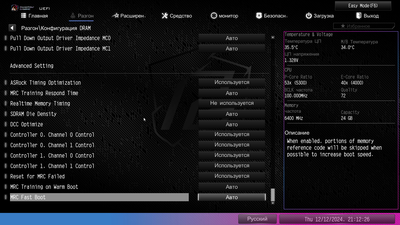

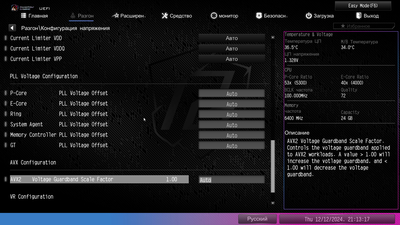

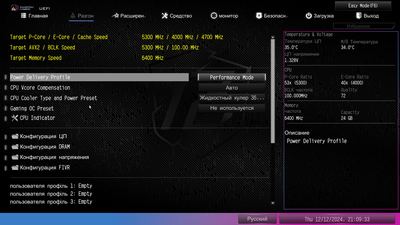

Nikolayovich Во вкладке Boot отключите Boot Failure Guard
И не пользуйте русский язык- учите англицкий.
И да БИОС на последний обновите.

С 12В, бо стоит 129 уже!

Не помогает, сек. 20 до стартового окна занимает.

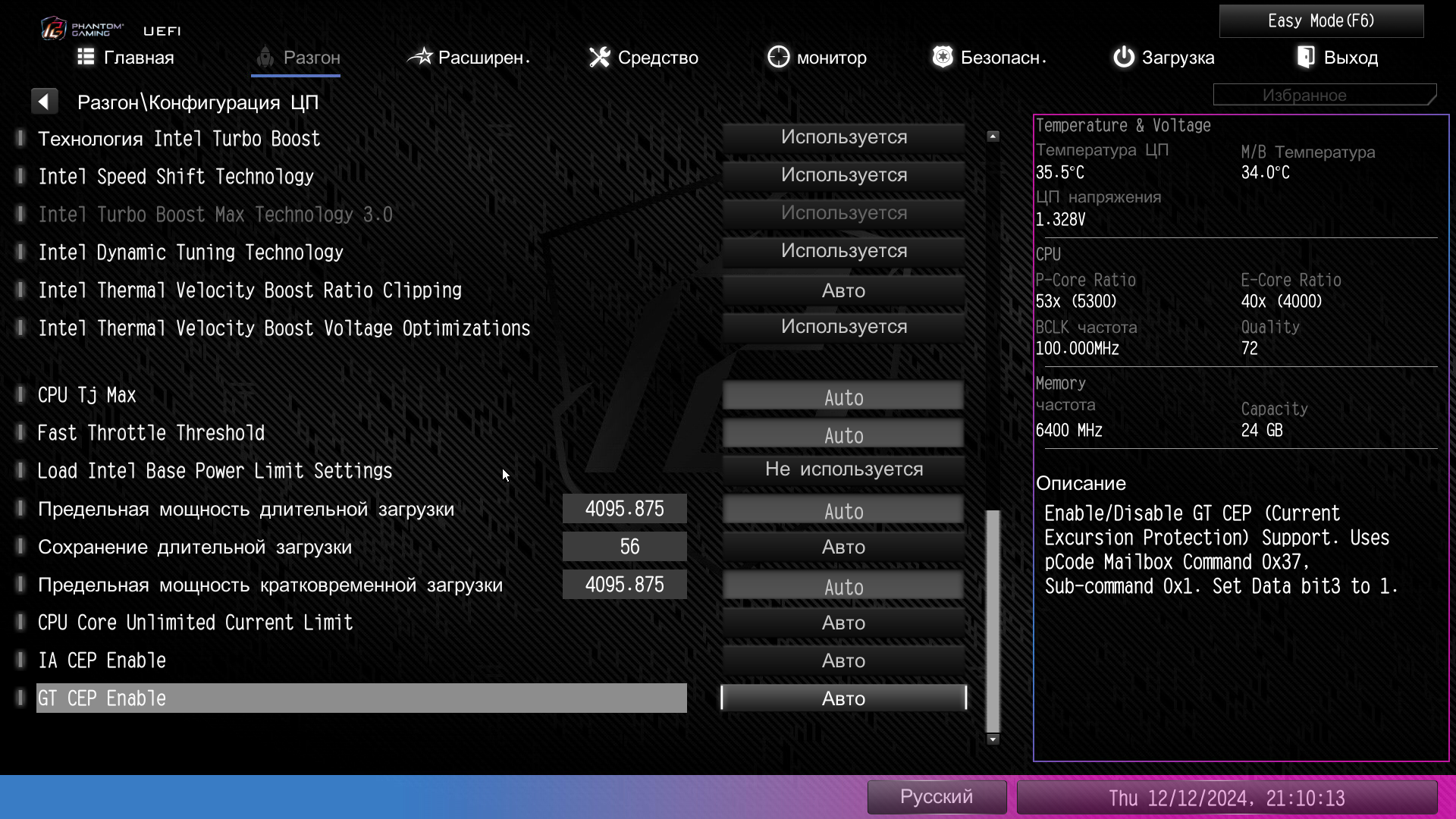

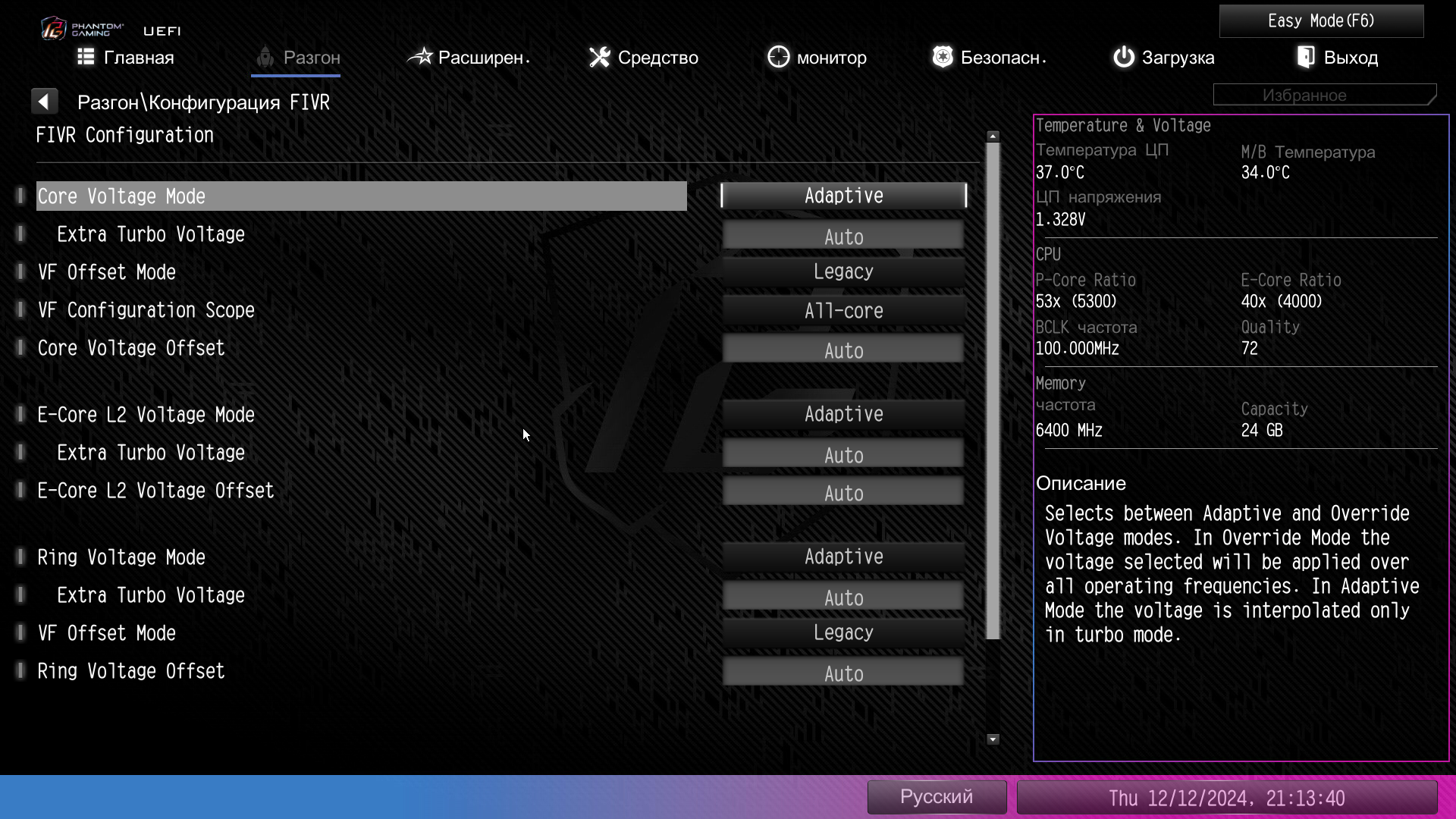

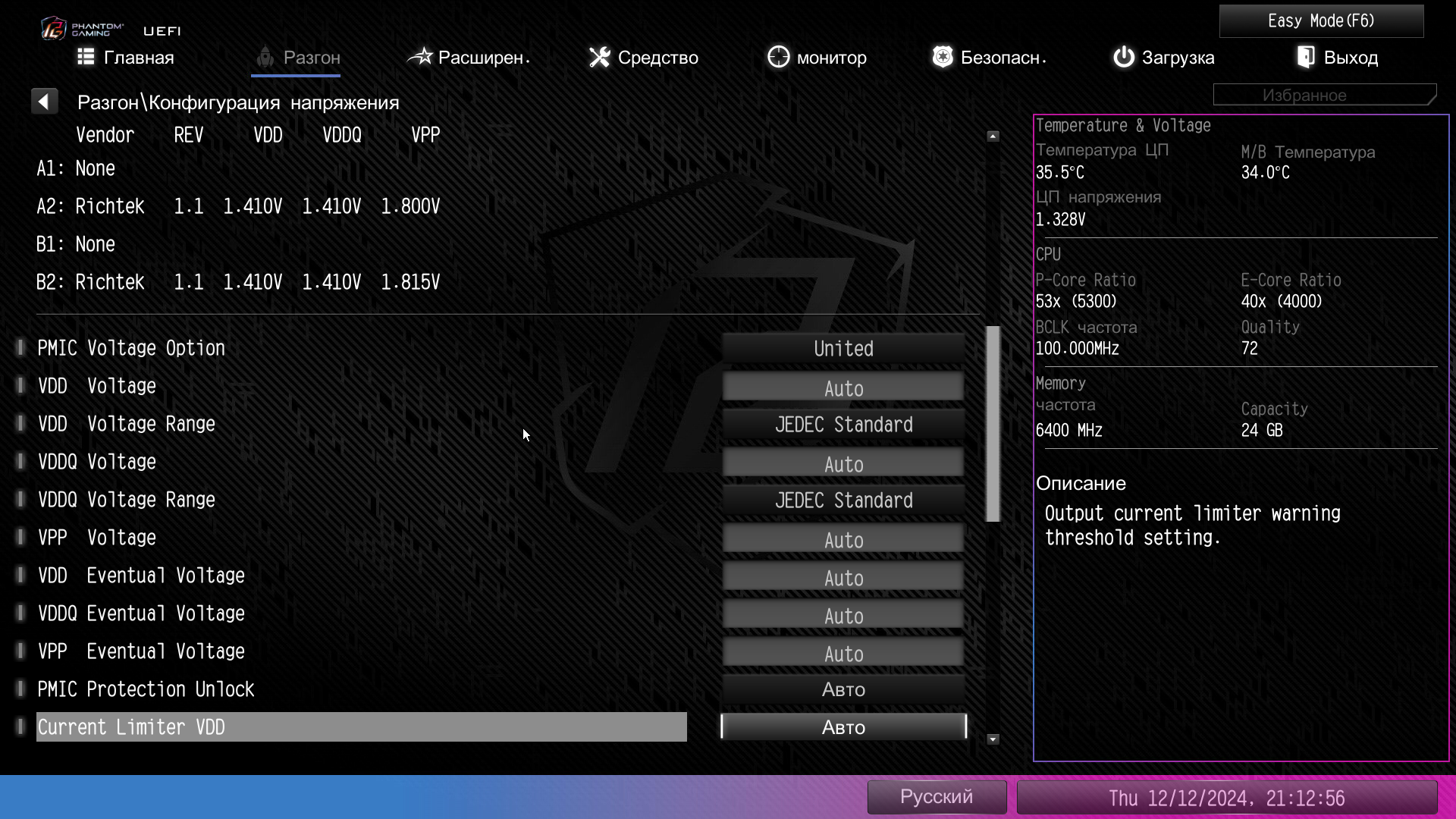

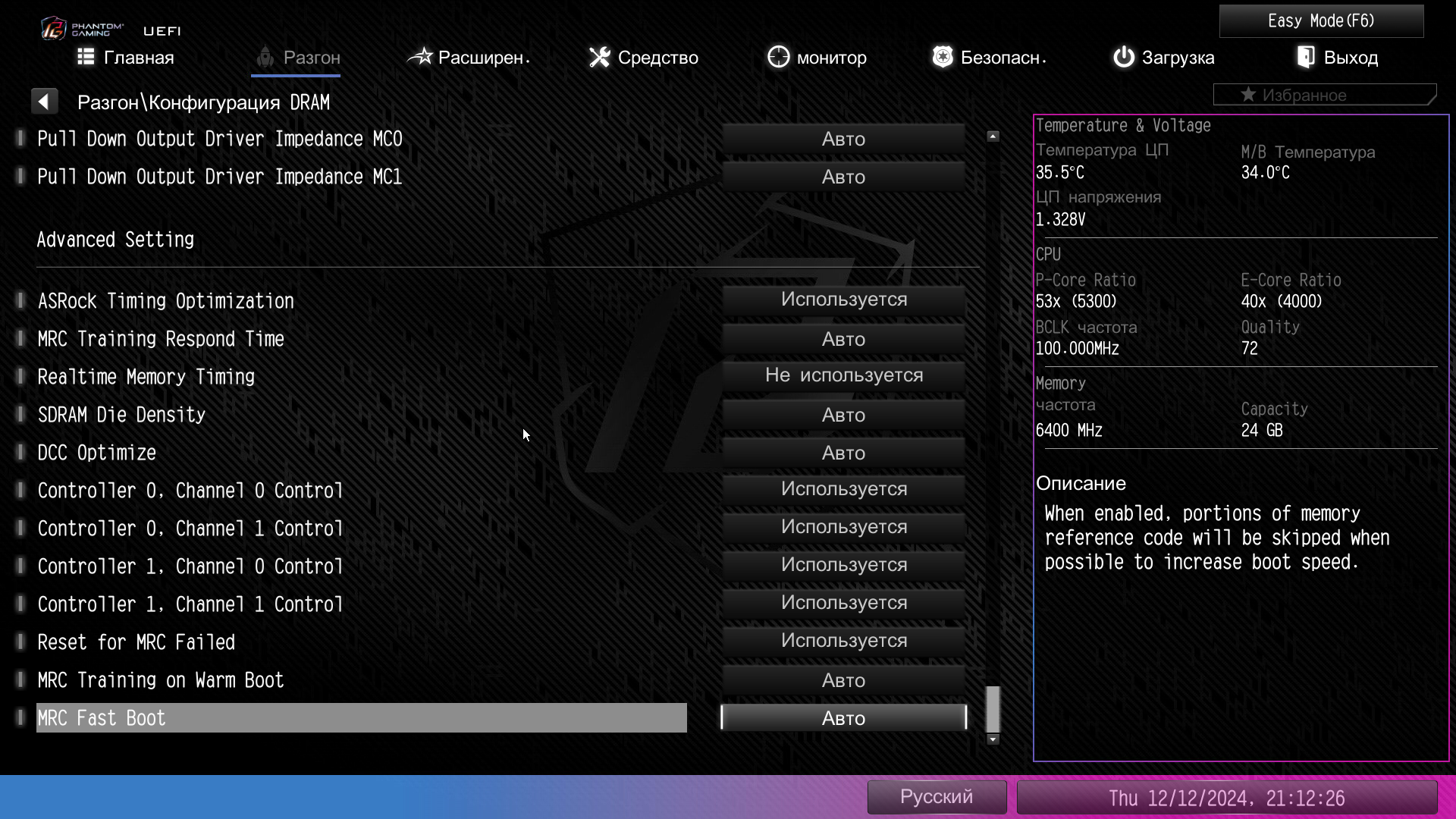

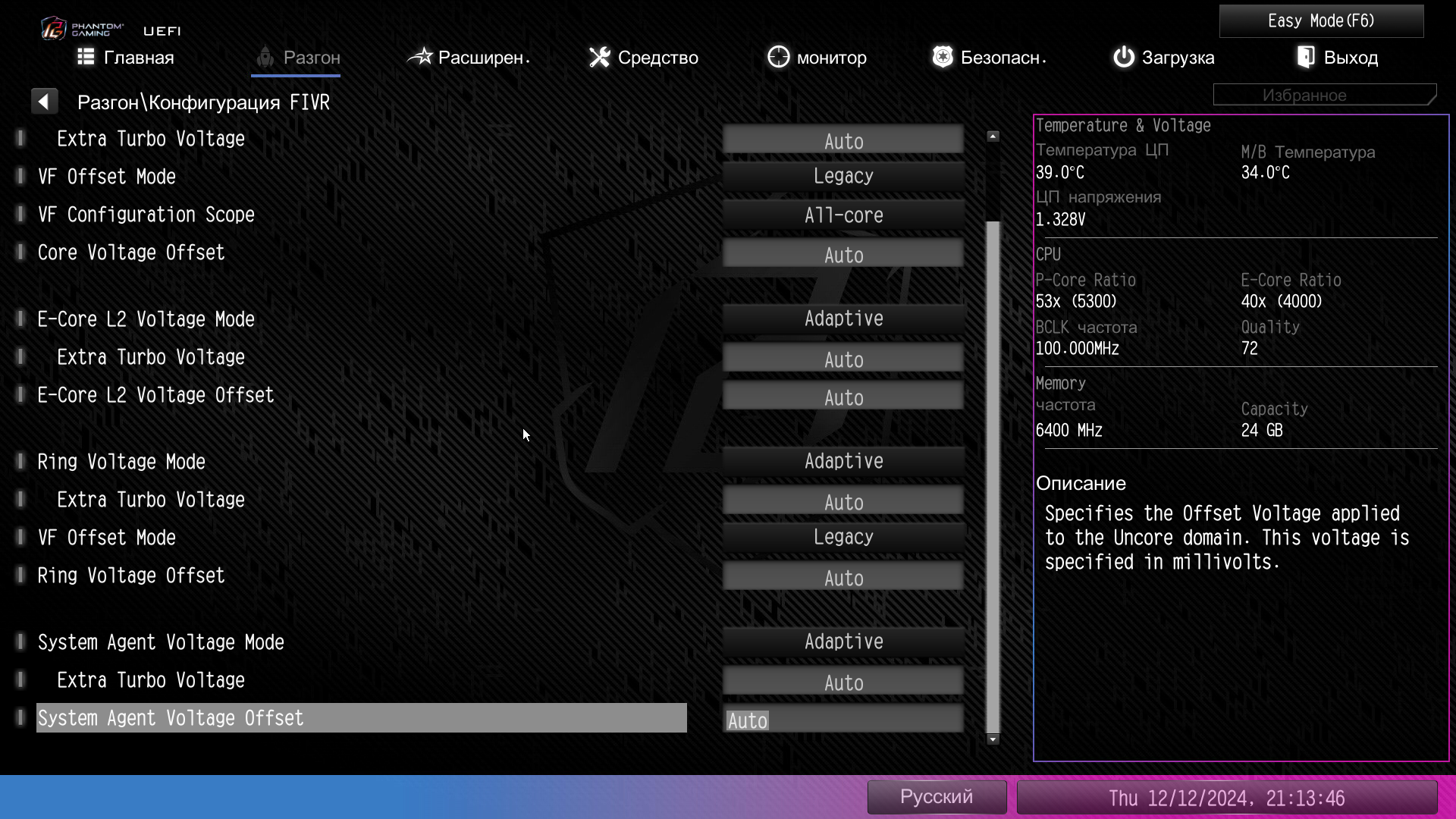

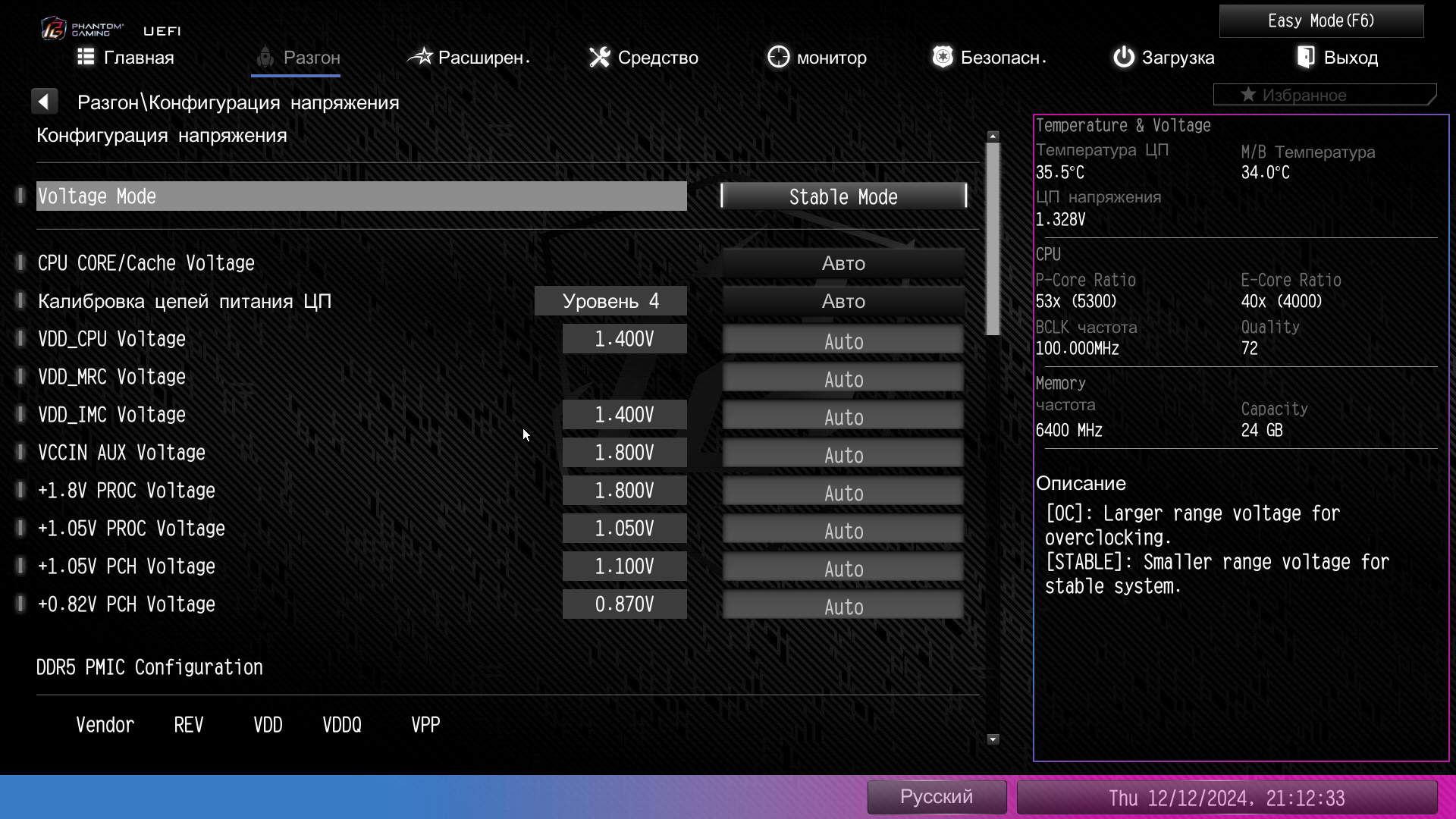

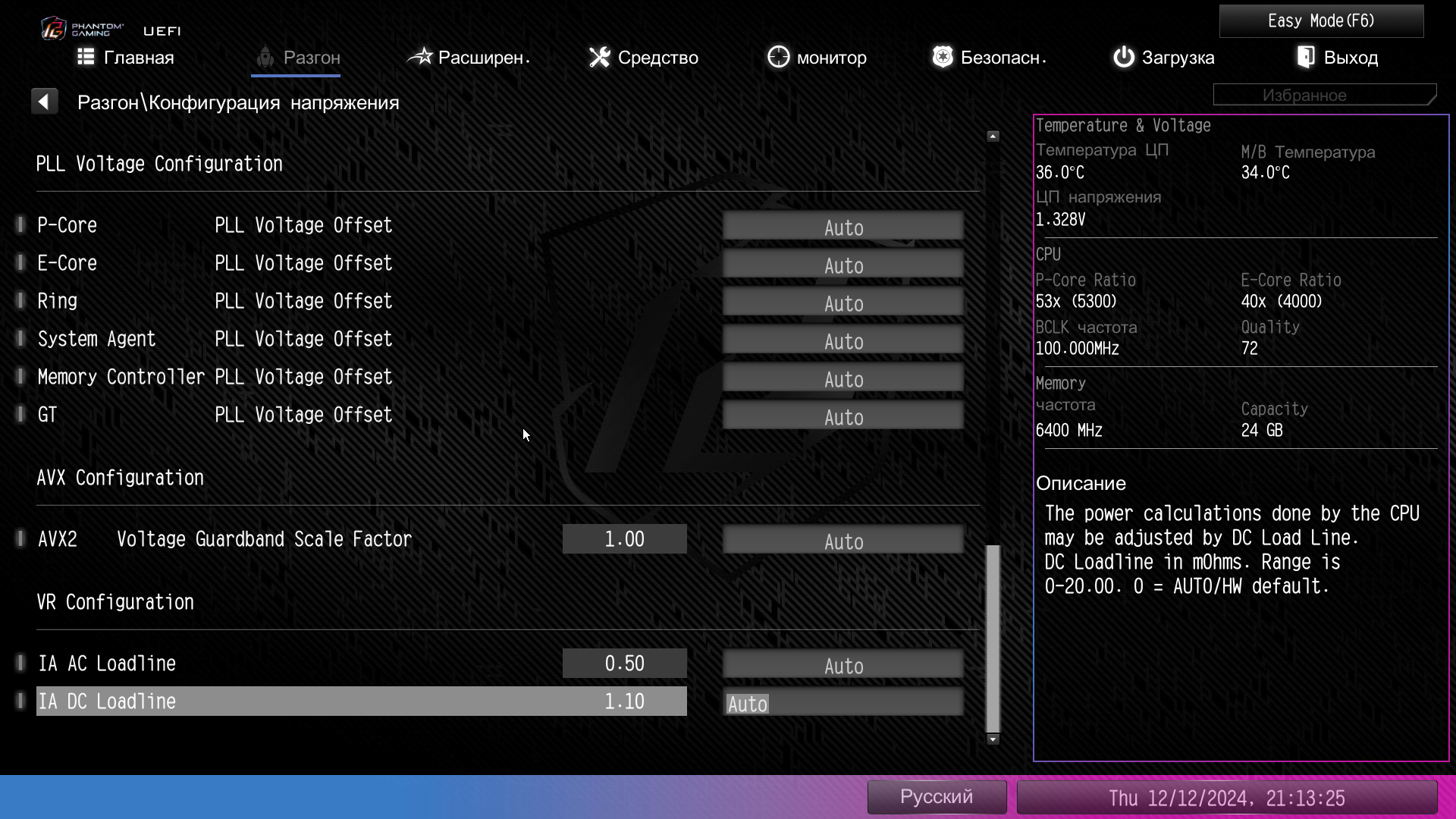

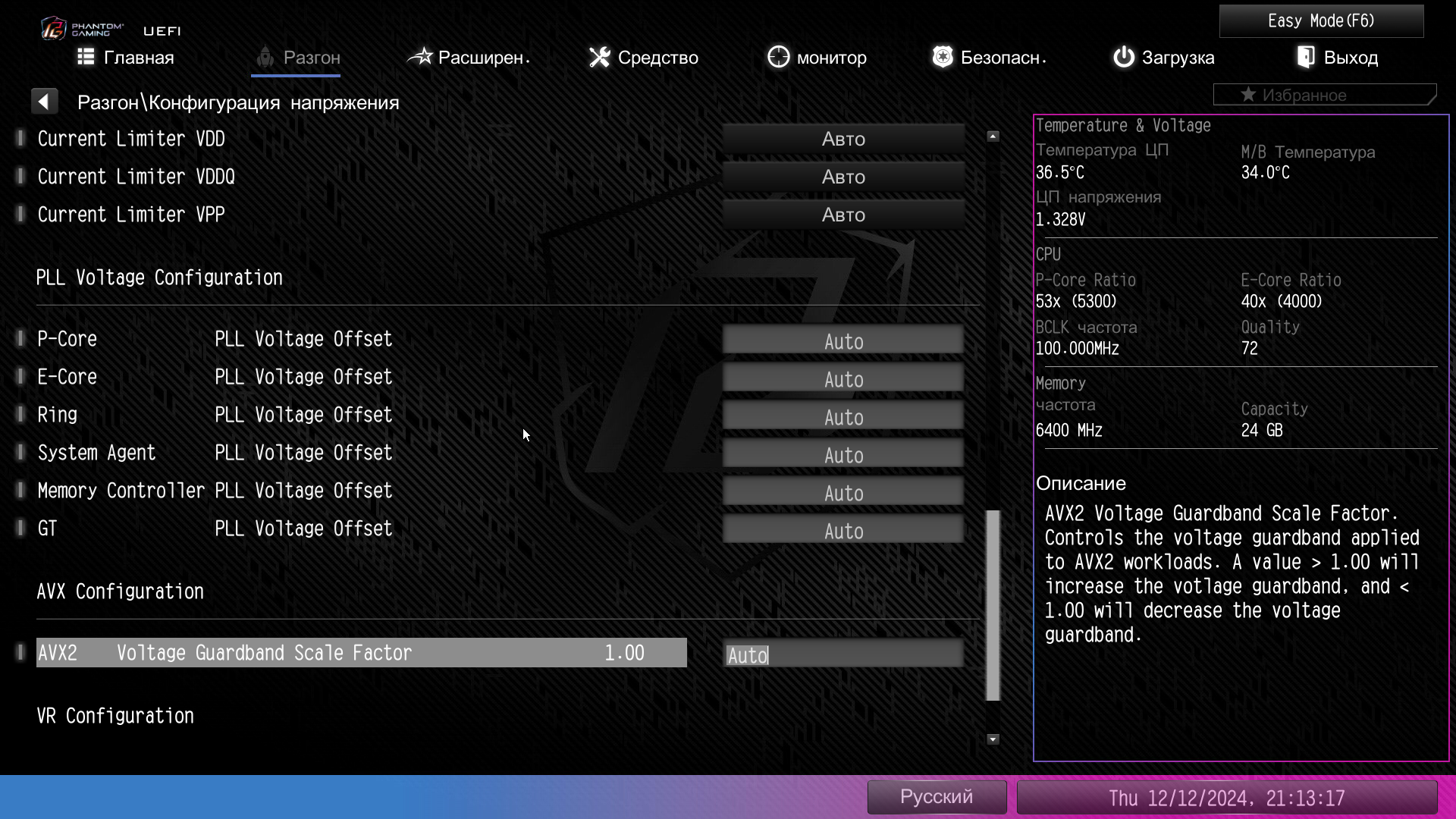

Nikolayovich 7.01 2024/9/27 версию ставьте.

Установил, но ничего оно не поменяло, до окна лого - загрузка >15 сек., ппц, что за ерунда и еще только с вкл. модулем csm по display port могу зайти в биос, с hdmi проблем нет.

Но больше ничего там не менял, просто вкл.

BY_Pashka
То что там, поможете разобраться с тем запуском?

Nikolayovich да я х-з.

Плохо.
Пробовал с вк и без, ситуация не меняется, может память?
У вас запуск до лого через сколько проходит, бо у меня на старом пк - моментально!?

Nikolayovich у меня 12400 и мать в760

Ясно, бо я в профиле вижу 14600К.
А пост коды ничего вам не дадут, пока тот запуск идет?

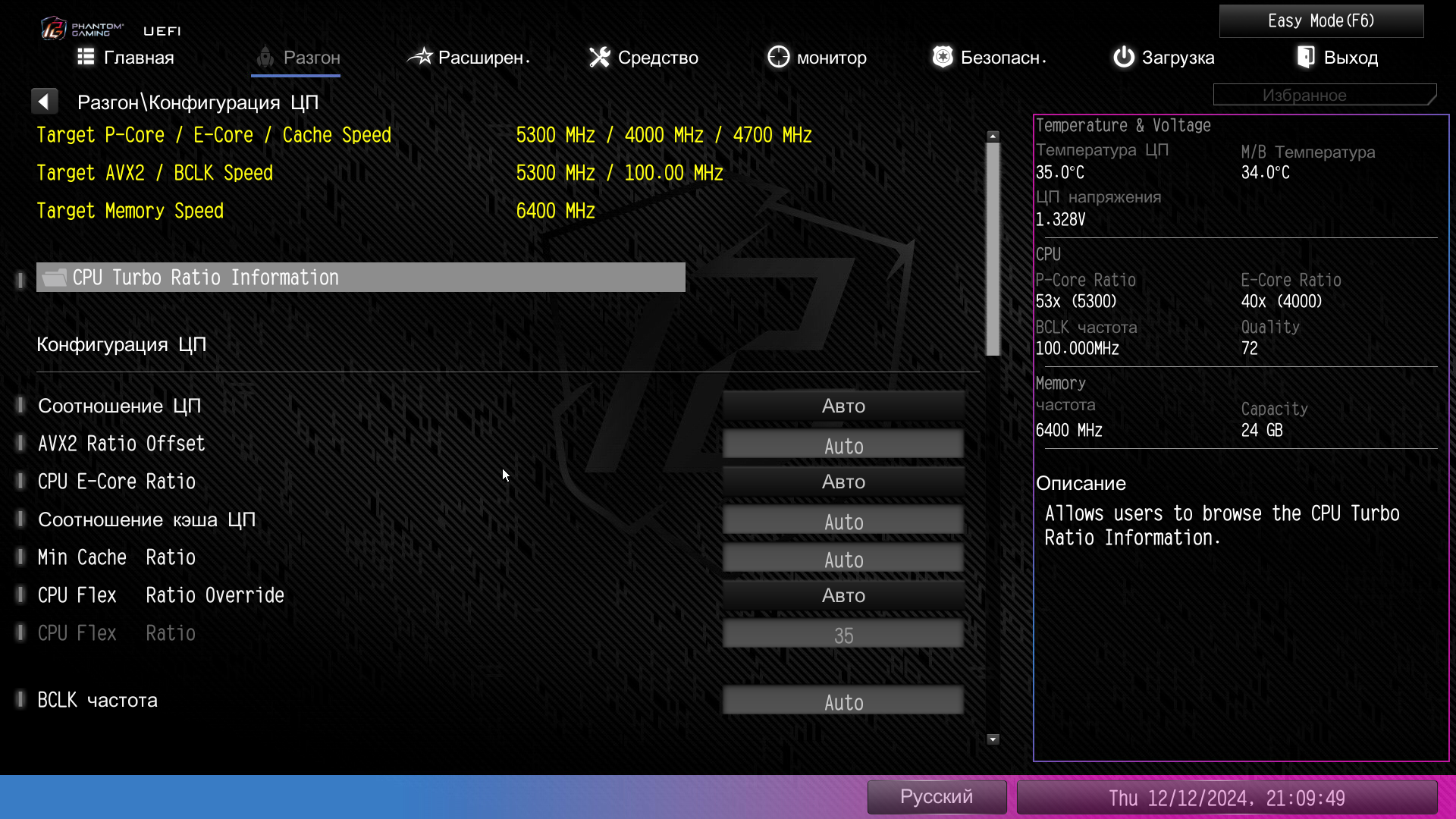

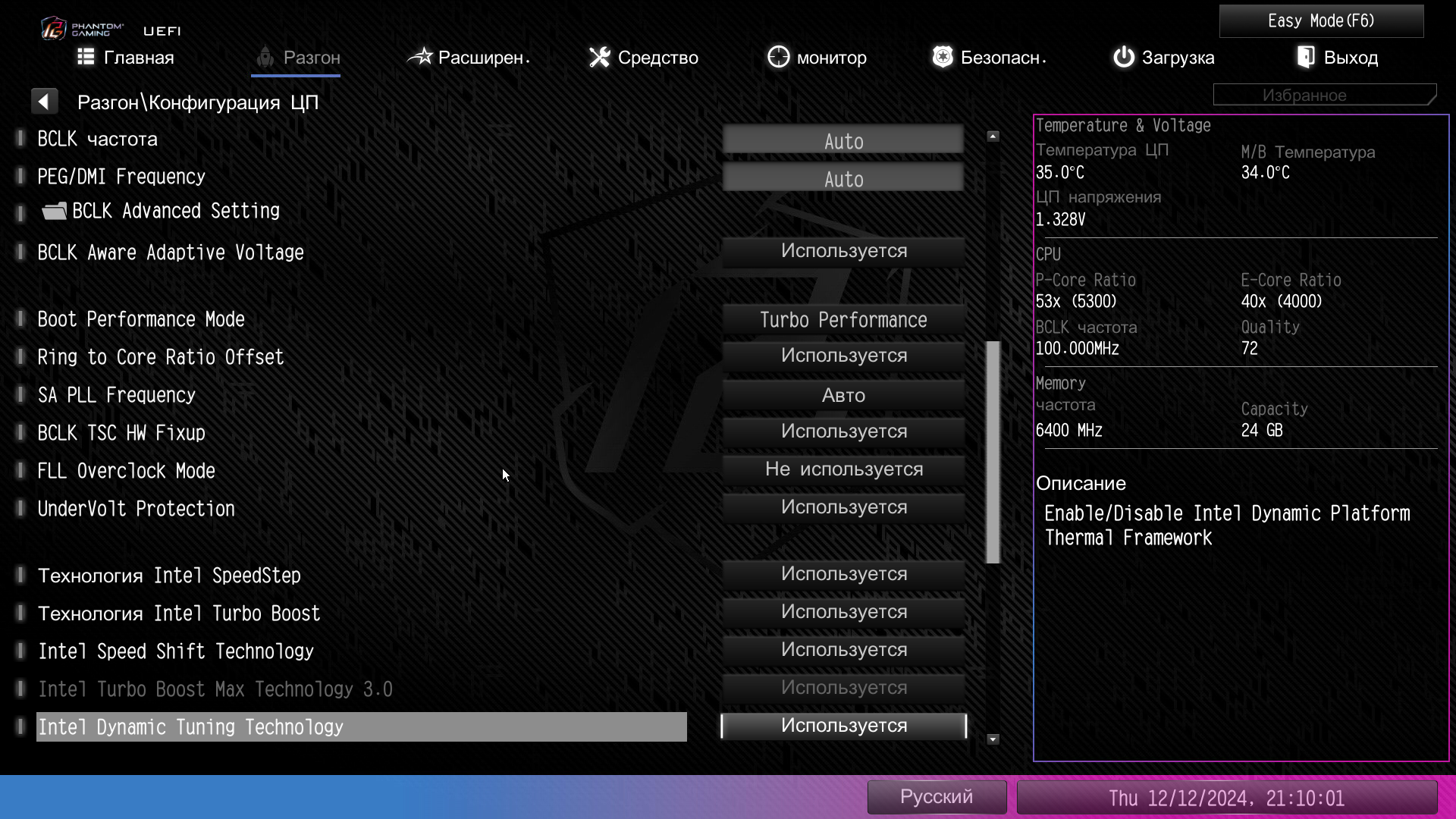

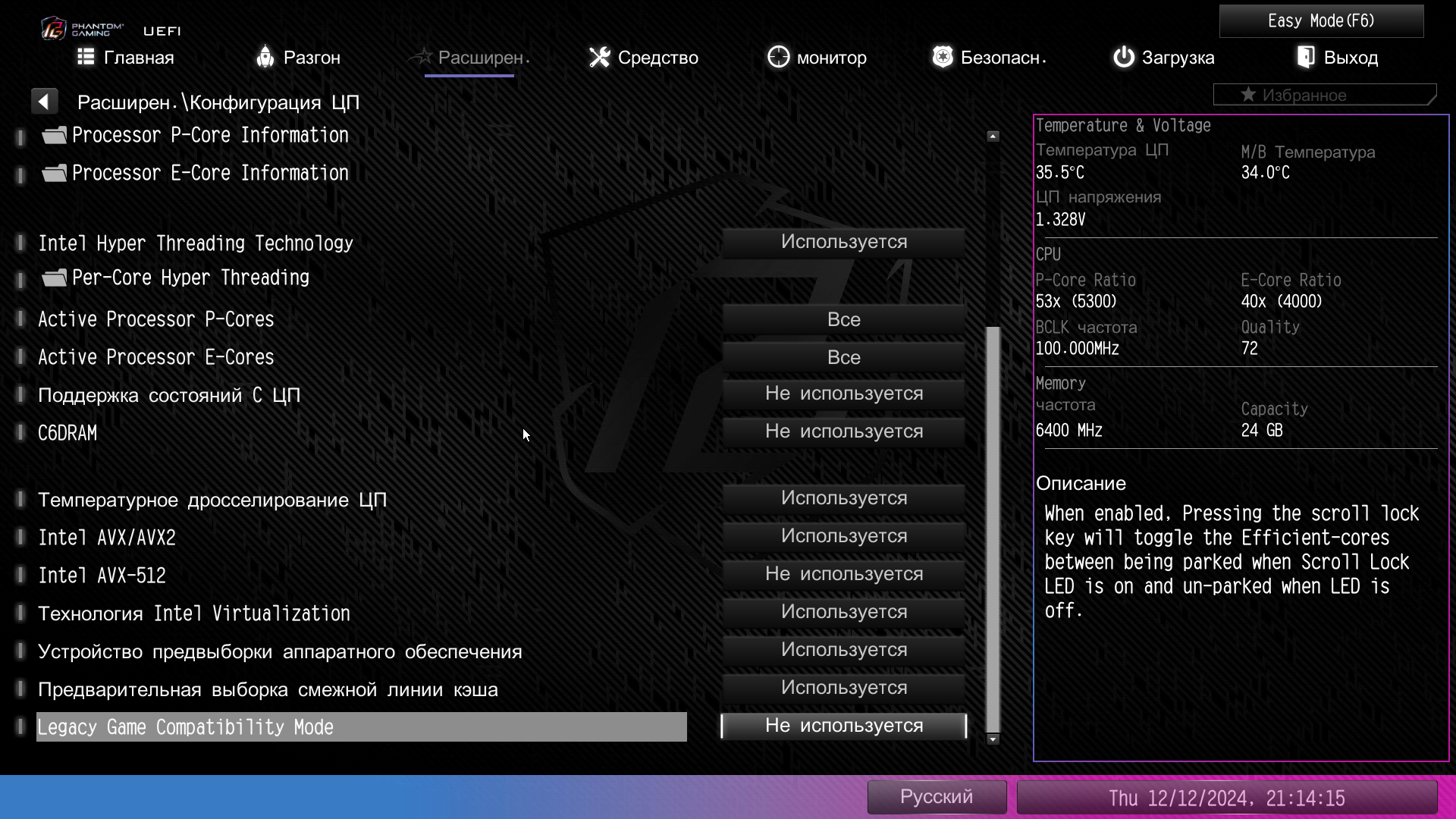

Кстати- выделенное желтым в Disabled/ Не используется сделать.

Не оно, все так же.

Nikolayovich я и не про долгий старт на ДР- просто эти опции должны быть запрещены.

Понял, сори, сейчас проверю.

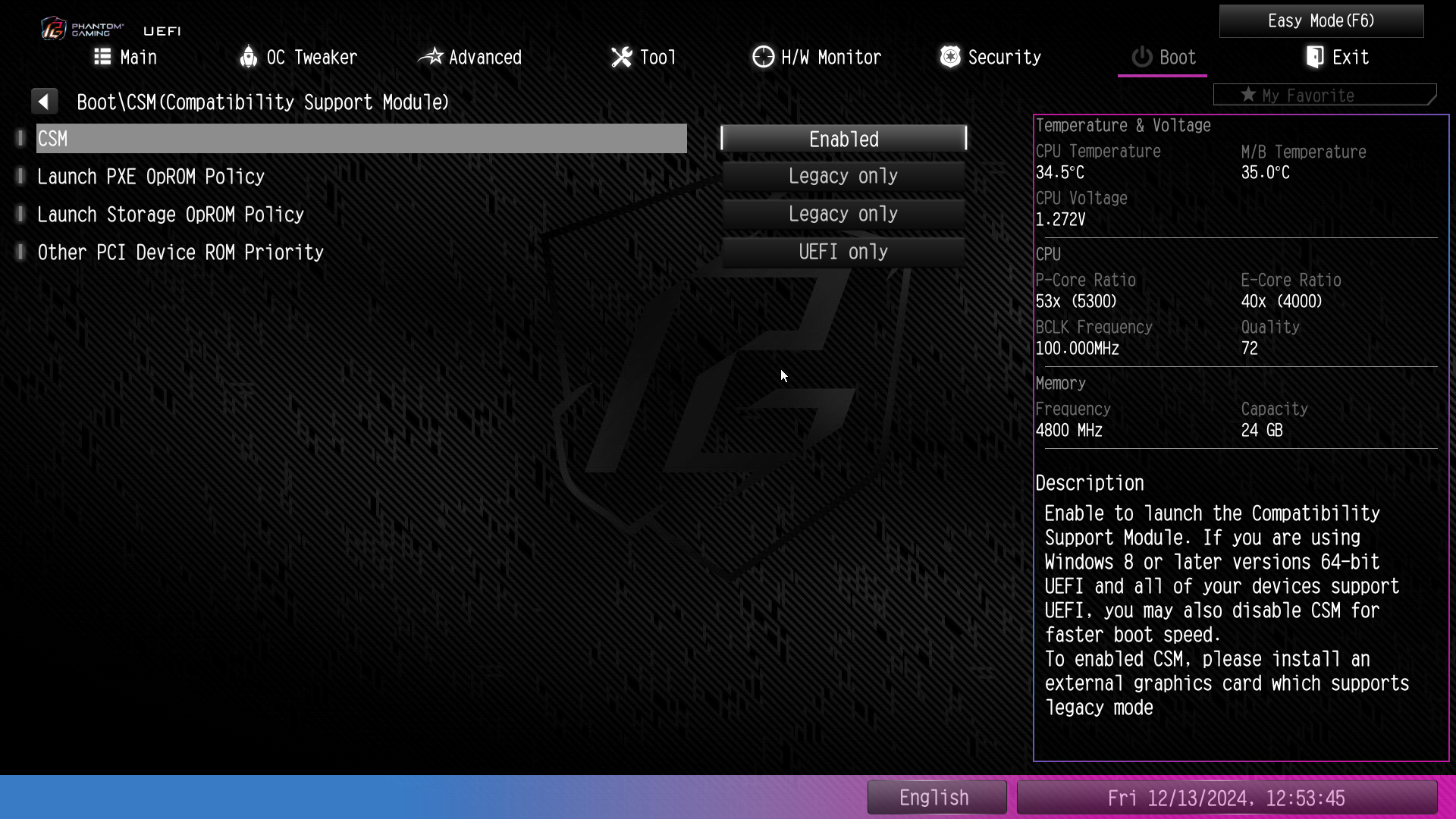

А вообще, модуль csm нужно откл.?

если винда ставится на разметку с GPT, то да.

Тогда не помогает и это dp!

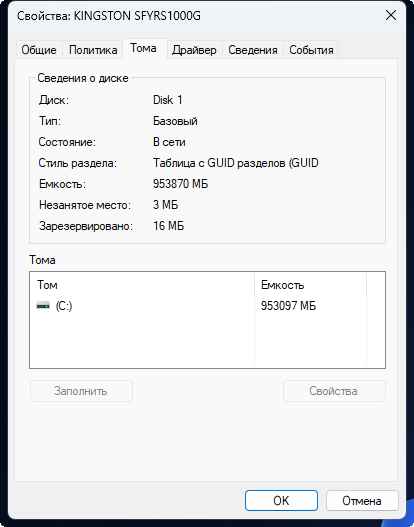

Стоп, а что это такое, это что за раздел получился, это же системный диск!
