Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

да, красиво все, кинь скрин таймингов с конфигуратора, если не сложно ))

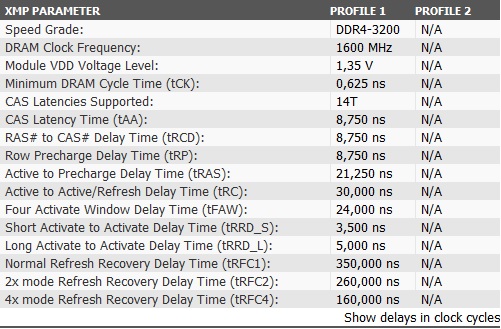

а в thaiphoon burner на этой памяти что показывает в ХМР в пунктах
CAS Latency Time (tAA): 9,112 ns
RAS# to CAS# Delay Time (tRCD): 10,184 ns
Row Precharge Delay Time (tRP): 10,184 ns
?

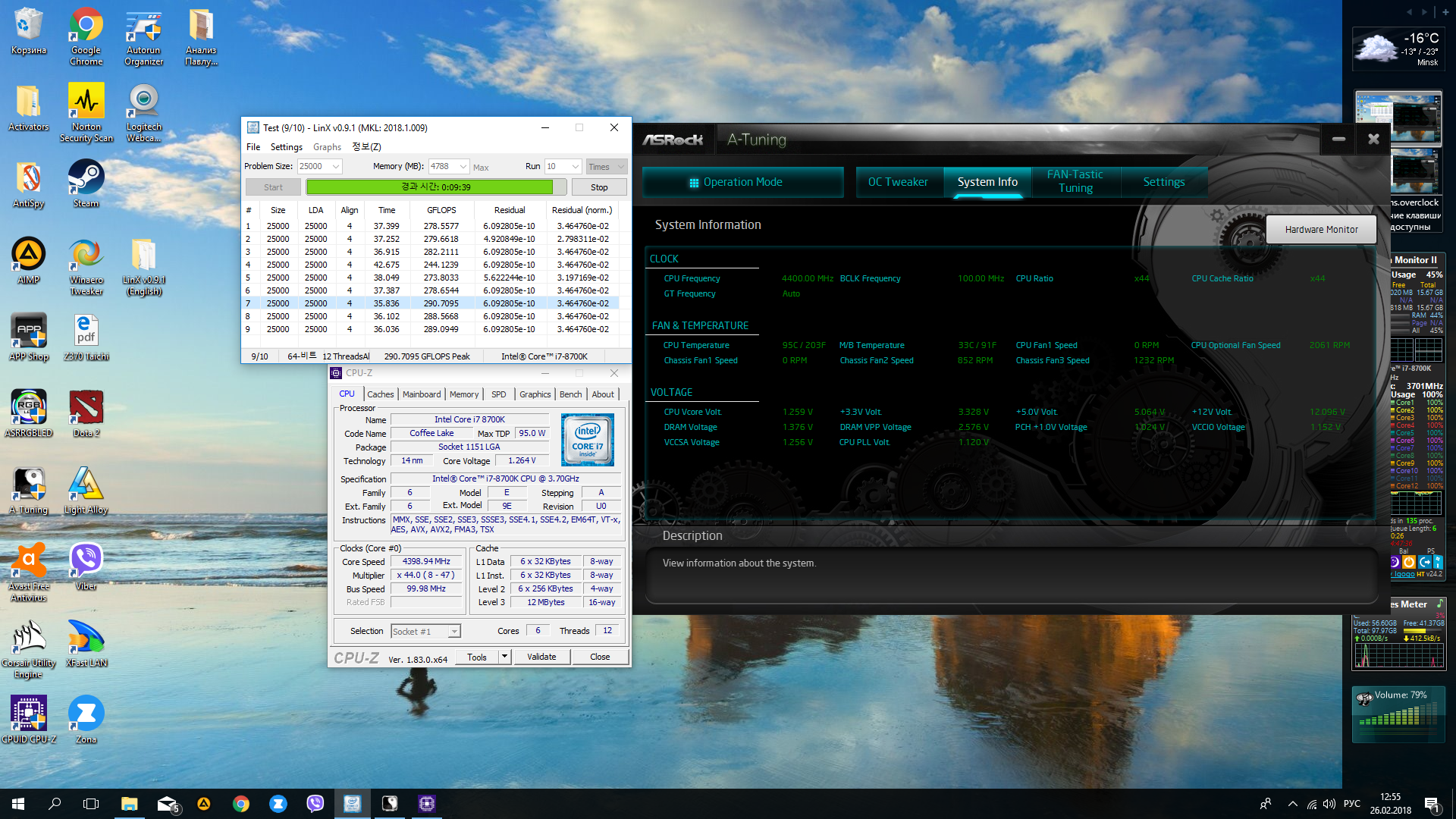

Добрый день! Вот мои эксперименты... Множитель выставлен на 48 (кэш 44), во время ликса, множитель автоматом опускается до 44. Напряжения пробовал фикс и оффсет, остановился на фикс 1.25. Ликс проходит без проблем, но вопрос в температуре до 95С

Сразу после теста опускается до 40+С и частота возвращается до 4800.

В аиде при тесте макс температура 75С. Это нормально или все таки высоковатая температура? Мать Таичи.
При установке множителя на 49, частота при линксе падает до 4500 и проц быстрее набирает 95С, но проходит без проблем.
P.S. все настройки вбил как по инструкции, единственное, оператива была загружена с профиля. Когда попробовал вбить вручную частоту - не запустилась (ошибка 55). Поставил пока опять с профиля, потом буду заново пробовать.

Sayras мультикор выключите.

такой вопрос, а в дефолтном состоянии у 8600к при нагрузки на все ядра 4100мгц, кэш на какой частоте работает ? 3.7 ?

Выключен, там же когда включен ол кор, мультикор не активен.

Sayras просто изначально его в Disabled поставить, потом AllCore включить

BY_Pashka Вроде выставлял... может когда оперативу не определил, все слетело. Сейчас проверю. Меня больше волнует вопрос с температурой и с тем почему когда вбиваешь настройки оперативы вручную, она не определяется...

Еще вариант.. Но опять же, нужно смотреть, как он с мультикором- Disabled/Enabled взаимодействует..

Сегодня столкнулся на Extreme4 с тем, что при подключении жестких дисков в определенные порты скорость на SSD падала в чтении/записи с 550 до 410. От кабеля не зависит.
Кто-нибудь сталкивался?
Чем отличаются порты SATA 3 которые в BIOS обозначены как SATA3_A1 и SATA3_A2?

с конфигуратором окно есть на скрине. только раздел с RTL/IO-L не трогал, там все в авто. Менял только tREFI и tCKE на 6 ставил, остальное авто.

сейчас все сбросил, пробую на 3800cl16 снижать:)

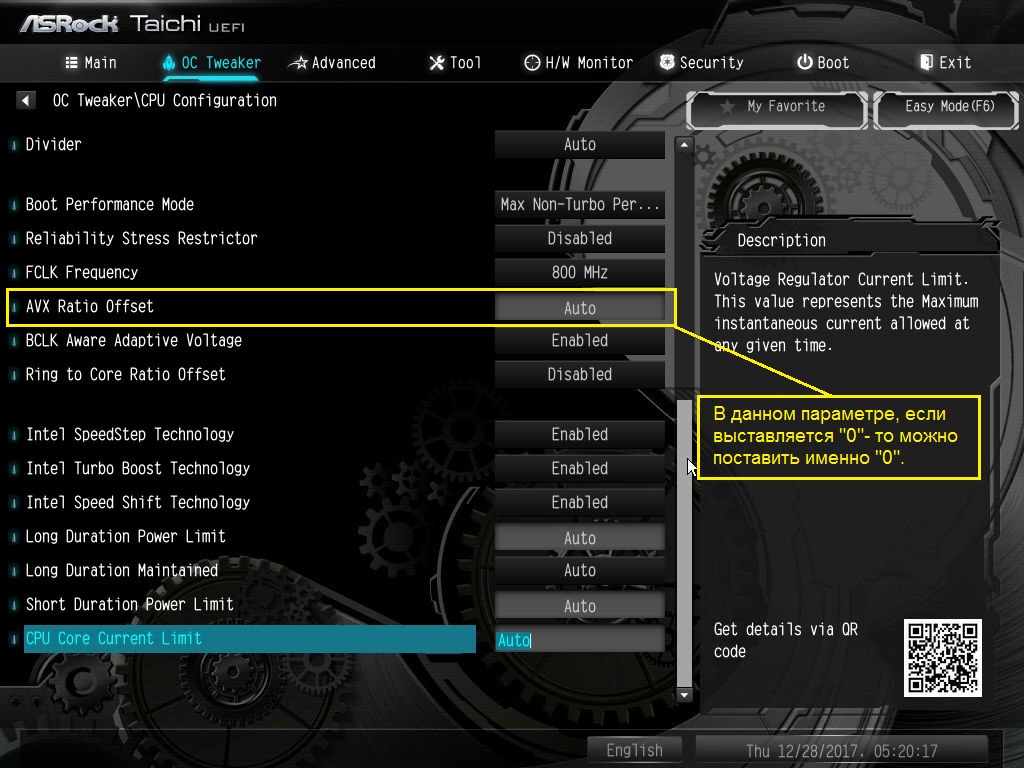

Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)

1 пункт в разгоне
#77
Multi Core Ench - изначально ставим disabled, потом его внужно включить ?

iMoD да, если при включенном- система в разгоне сбрасывает множитель в нагрузке на 4 шага по ядрам.

Убрал ол кор, поставил дизэйбл и снова ол кор. Сейчас все в норме, частоту держит, теперь остались вопросы с температурой.

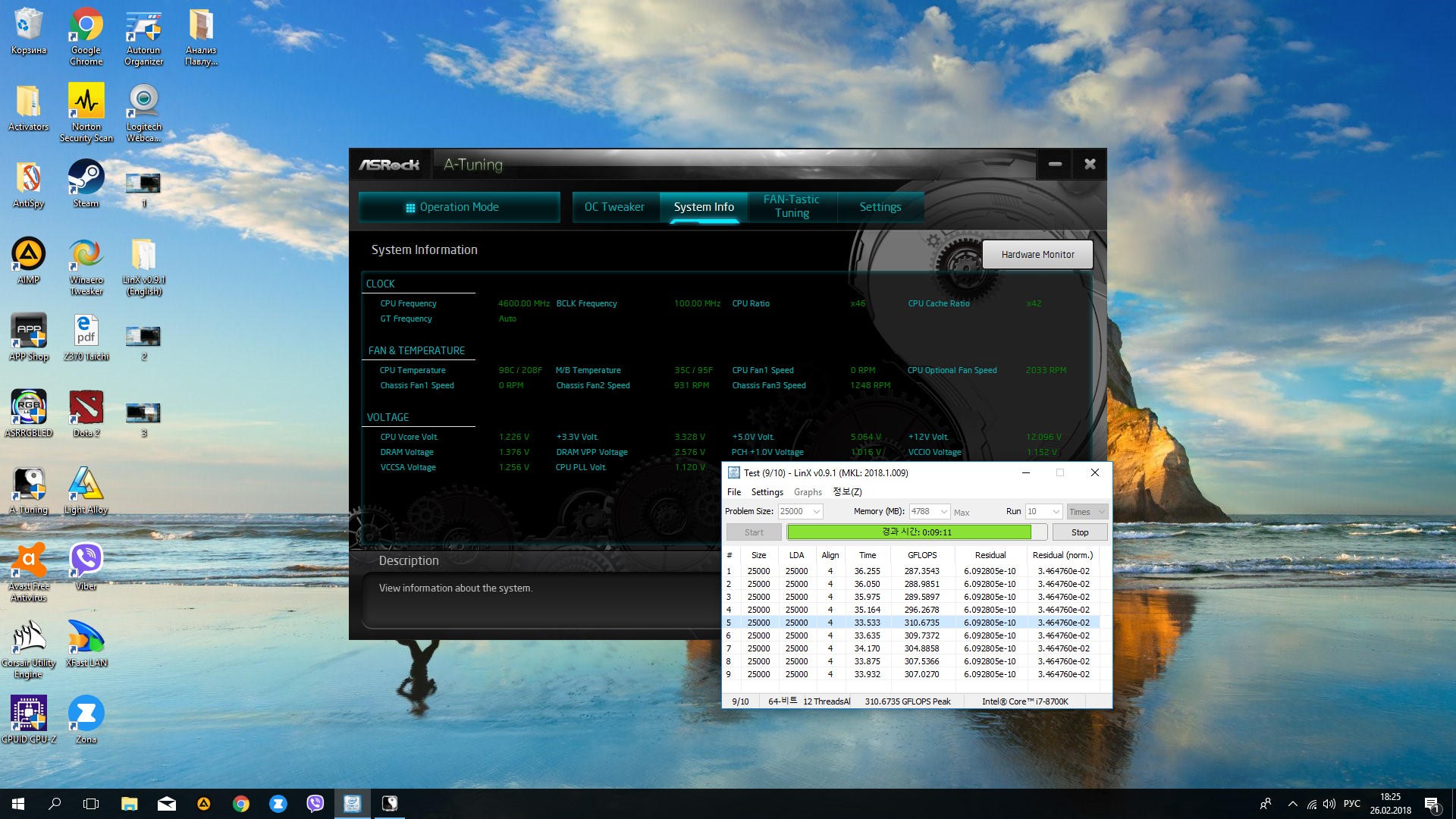

на этом этапе тест решил прервать (множитель 48, напряжение фикс 1.28 (правда нифига не фикс), наверное на воздухе стабильно получится с множителем 46.

у меня стояло 47 (оффсет 45) на 1.24, температура в линксе была 90-95. в моем случае это был предел пасты под крышкой. просто кому-то везет больше с камнем/пастой и они берут частоты лучше, либо линкс не гоняют

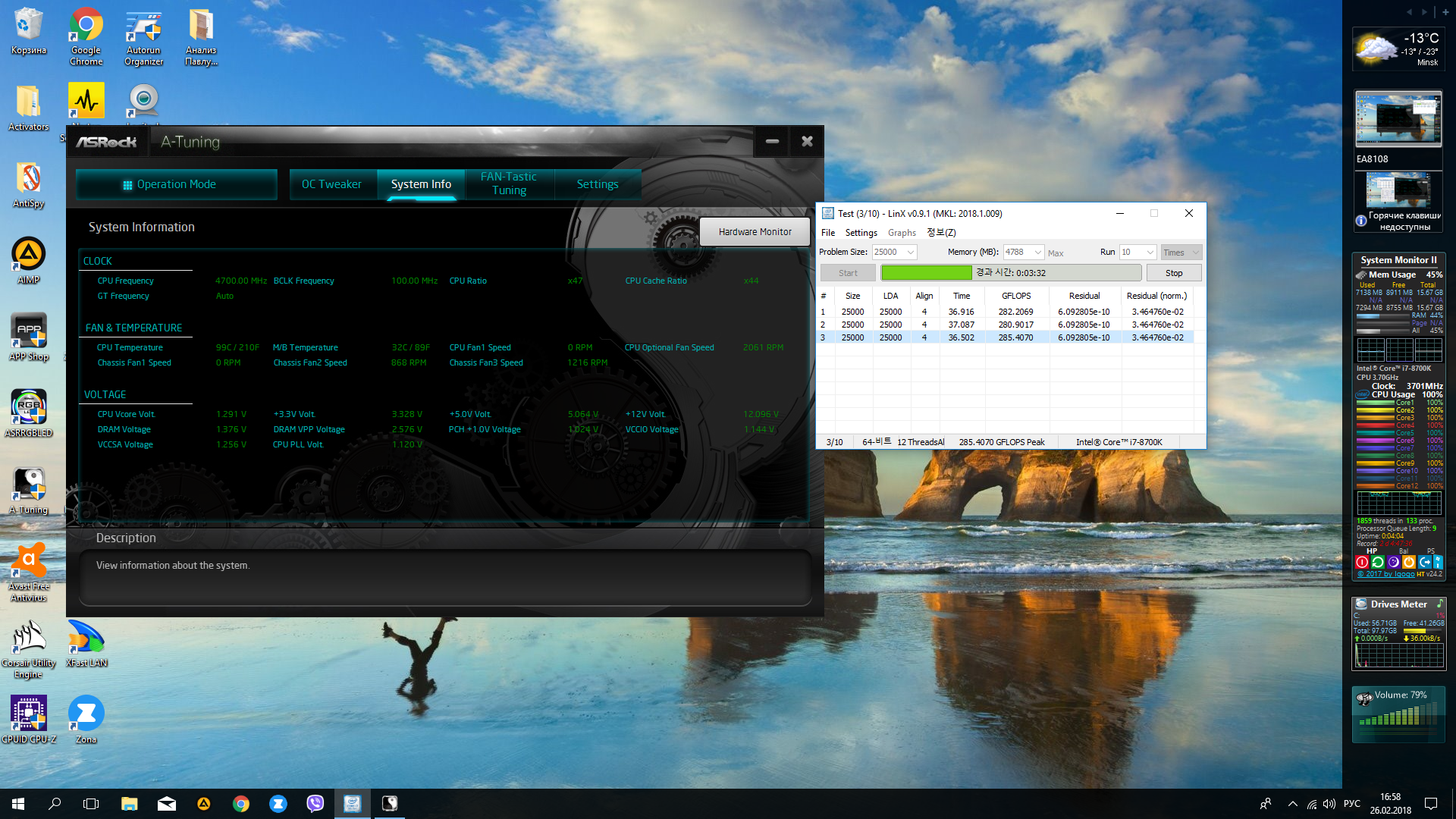

Получилось остановиться на множителе 46, напряжение 1.22, температура на последнем прогоне поднялась разово до 98, а так 93-95. тут еще может играет роль то, что я сижу на встроенной графике

В стоке у Таичи нет таких проблем как у gaming k6?
https://www.overclockers.ua/motherboard/asrock-fatal1ty-z370-gaming-k6/all/
Там где тесты.
Большую часть времени буду использовать сток, пока вторую вк не докуплю.

Это про снижение частот на К6 из-за которых получились ниже фпс?
Профиль "высокая производительность" это исправляет, как в обзоре указано. При этом напряжение в простое снижается до 0.65В, общее потребление системы тоже снижается прилично, темп проца на уровне темп мат платы. Все указанное как раз на К6 и 8700К в стоке.
И кстати в обзоре биос 1.20, а актуальный сейчас 1.30. Возможно, там такой сброс частот уже исправлен.
в описании есть такой пункт 2.Enhance CPU performance.

Подскажите, пожалуйста. Планирую покупать ASRock Z370 Extreme4 + 8700K.

Noctua NH-D14 или NH-D15 будут хорошим выбором? Мне сказали, что для такого охлаждения эта материнка будет слабой в плане питания, но статьи в интернете наоборот хвалят её VRM.
Гнать в ближайшее время не собираюсь, через пару лет буду, но без скальпирования и прочих штук. 4.7, большего не надо.

И заодно. Как я понимаю, память G.Skill Ripjaws V 32GB DDR4 3200 будет лучшим выбором из памяти с частотой 3200 для текущей конфигурации за счёт чипов Samsung B-Die и тайминга CL15?
(Предвосхищая вопросы – работаю с графикой, After Effects, Illustrator, Photoshop, текущих 16 гигабайт мало).

Да.

Для такого разгона ее за глаза.

Если денег не жалко, то да

Спасибо за ответ!
Я внезапно заметил, что у NH-D15 расстояние до материнки под кулером всего 32мм, а высота данной памяти 42мм. То есть память не влезет, либо придётся снимать одну вертушку.
Можно ли взять вместо него NH-D15S, который с одной центральной вертушкой? Скажется это на шуме/производительности? Просто у NH-D14 характеристики как-то похуже.
