Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

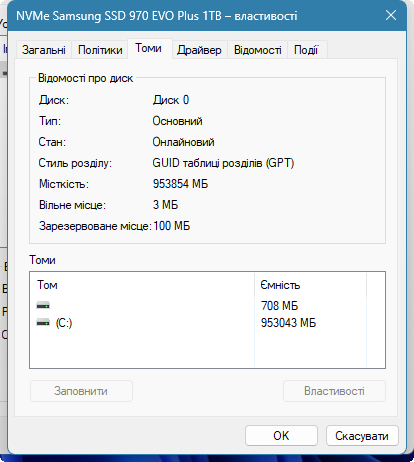

И системный диск может иметь разметку МБР и GPT.

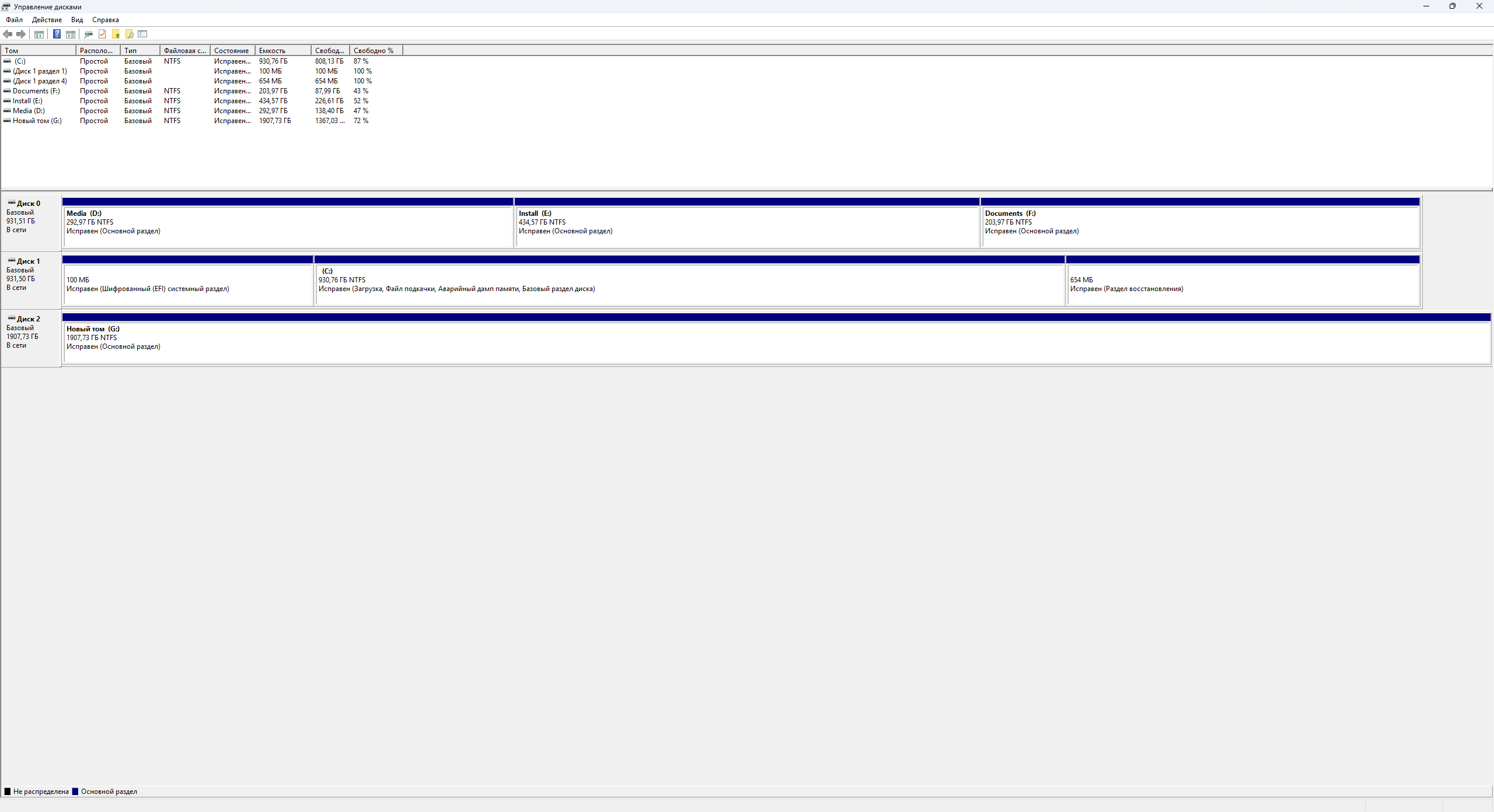

Проверяется в "управлении дисками".

Так как понять, что это за раздел?
Бо я 11 ставлю 2 раз, но на ноут раньше ставил и стала без проблем, и там все четко отображается.


И запись образа ОС производил по вашему указанию, хотя версию проги на этот раз использовал последнюю.

Тыкните на Диск1 ПКМ, если там будет надпись в менюхе- преобразовать в МБР (может быть серым)- значит все в порядке и диск в GPT.

Там походу уже этот пункт забрали, а если не забрали, то нет такого у меня.

Аж самому смешно, все есть и все так. Сори, я говорил, что с 11 не знаком и разметками никогда не страдал.
Что же за ерунда с запуском, что не так, может память тренируется?

И все же, память может мозги долбать?

BY_Pashka

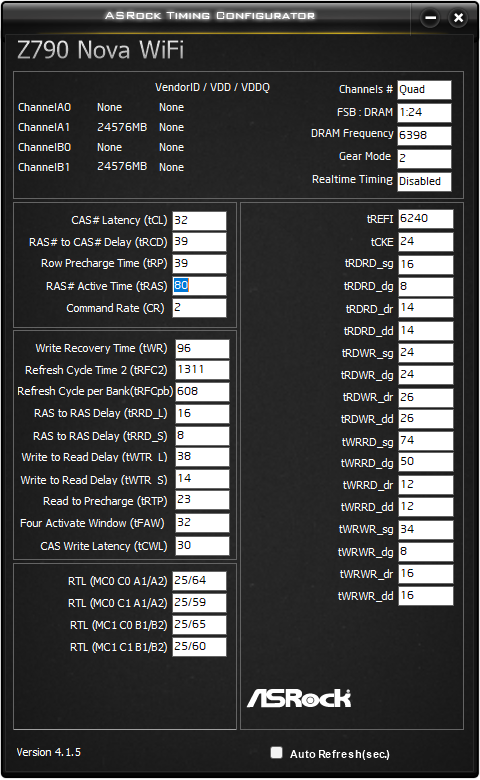

При настройке памяти, какие пункты у Асрок нужно вкл. или откл., я так понял, как и у ДДР4 - тренировку (mrc fast boot - disabled, а после настройки в авто и на постоянку), а что еще? Вольтажи вроде нашел, хотя подписаны ппц, VDD2->CPU VDD, VDDQ TX->VDD IMC, Draw VDD->VDD Voltage, Draw VDDQ->VDDQ Voltage, VDD и VDDQ Eventual Voltage - не знаю зачем, CPU SA вообще спрятали в разделе Fivr, биос запутан до ппц.

Nikolayovich в FIVR только на SA ставим оффсет 0,04 и все там больше ничего не трогаем.
VDDQ Eventual Voltage в авто- не трогаем.
VDD- ставим, сколько у профиле самой памяти прописано- 1,35 или 1,4.
VDDQ- на 0.08 меньше, то есть 1,27 (если 1,35 на профиле) и 1,32 (если профильный 1,4)
VPP- 1,8, можно 1.82
CPUVDD ставим равным VDDQ
VDDIMC подбираем- например для 6400 хватает 1,21-1,23

А почему оффсет?

И еще там же правим 3 пункта

(mrc fast boot - disabled, а после настройки в авто и на постоянку)
Я сразу ставлю Enabled

Добавлено спустя 1 минуту 31 секунду:

так надо.

И при подборе таймингов, и на постоянку?

Лимиты только на VDD снимать?

Current Limiter не трогаем- только то, что на скрине

А_а, то на PMIC разрешить.

да

BY_Pashka
Но как вы думаете с тем запуском, если бы была проблема с озу, ПО типа y-cruncher словило бы ее?

Nikolayovich Без понятия.

Или пробовать вынимать планки и тестировать в разных слотах?

Его можно только выставить 4, без 0 и целых!

Nikolayovich Когда курсор встанет на позицию оффсета- внизу будет расшифровка цифрового выставленного значения- может там в милливольтах?- х-з, я не помню.

Добавлено спустя 7 минут 15 секунд:

планки априори стоять должны во 2 и 4 слотах.

То 0,04 - это 40?

Так и стоят, не маленький, А2 и В2!

И что бы я не дергал вас, по настройке процессора, что нужно знать и затрагивать?

То есть мне вас учить? Хммм.
Сорян- у мну нема времени на это дело.
То 0,04 - это 40? Да. 40 мV
