Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Причем здесь учить, по памяти показали основные пункты, вот и по цпу спрашиваю.

Nikolayovich можно так поправить..


Добавлено спустя 1 минуту 38 секунд:

В теме почитайте- я ранее описывал как и что ставить.

Я этим займусь сам, то хмр вкл.

В шапку бы вынесли, если все в силе.

Для фикса тоже нужно корректировать ac/dc?

Нет.
Для фикса ставим вольтаж фикс- для 14600К обычно 1,16-1,18 хватало. LLC- 1 Level. И собственно- все.
АС/ДС остаются в авто.

BY_Pashka
А зберигалки, нужно откл.?

Nikolayovich C-State да.

Полностью и это все?

да.

И кстати, этот оффсет идет и для 7000+?

Nikolayovich да, пойдет, обычно до 7200

BY_Pashka
Ладно, спасибо, то что хотел узнать и извиняйте, знаю, что умотал.

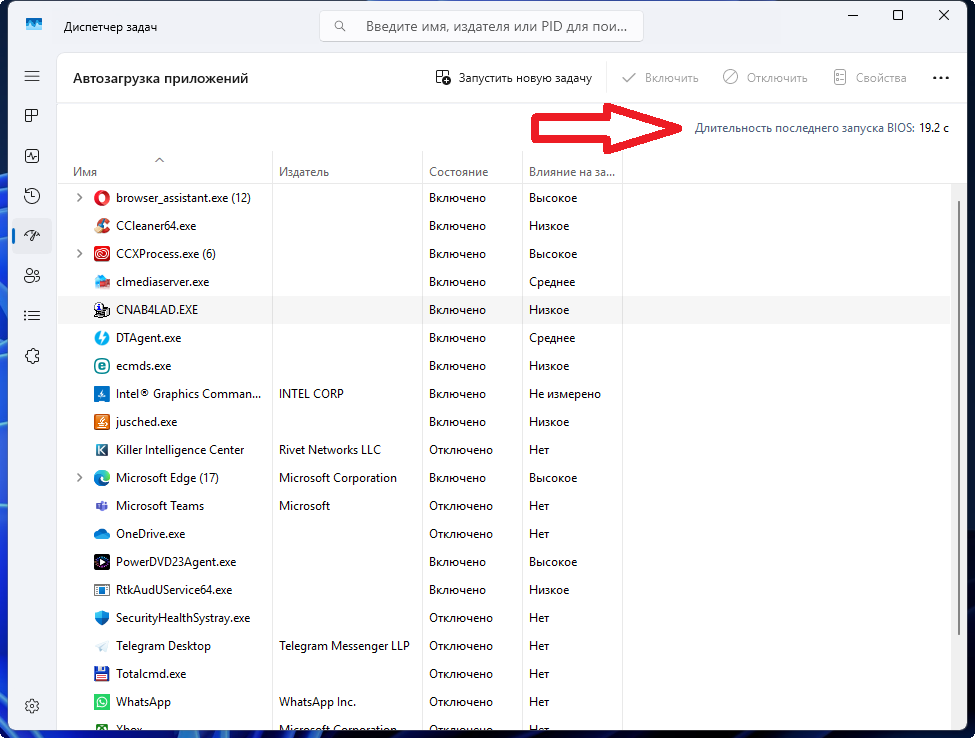

И кстати, у меня так!

И кстати, М2 с ОС стоит в М2_2.

BY_Pashka
А подскажите еще, а всякие Training или Optimization нужно трогать в настройках памяти?

Nikolayovich нет- там все стоит нормально

BY_Pashka
Но у вас Нова у руках была, вы ее уже испытывали?

Nikolayovich сам БИОС ничем не отличается от других похожих Асрок плат.
Поэтому по этим настройкам все выставлено оптимально.

А ASRock DRAM Frequency Optimization не откл., хай остается в авто?

Nikolayovich да.

BY_Pashka
Еще замечаю такой глюк по вентиляторам, после перезапуска ПК - только вентиляторы Fan 1-5 работают на пониженных оборотах 200-400 rpm, но через некоторое время (даже пару мин.) устаканивается и работают на 600-800, так как и настроены в биос, но с другими все норм., что за ерунда?

Nikolayovich проверить стоит ли там в настройках не нулевой Level, а хотя бы должно 1

Везде по умолчанию для fan 1-5 стоит левел 0, настраивал только на ЦП, это для всех нужно ставить 1+?
И вы вижу выставляете способ подключения, я только выставил pwm для помпы и ВРМ, для всего остального - все в авто, хотя у меня все вентили идут pwm.
