Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Nikolayovich ставьте 1 левел

Не помогает, все тоже самое:

И через некоторое время:

Не плата, а загадка.

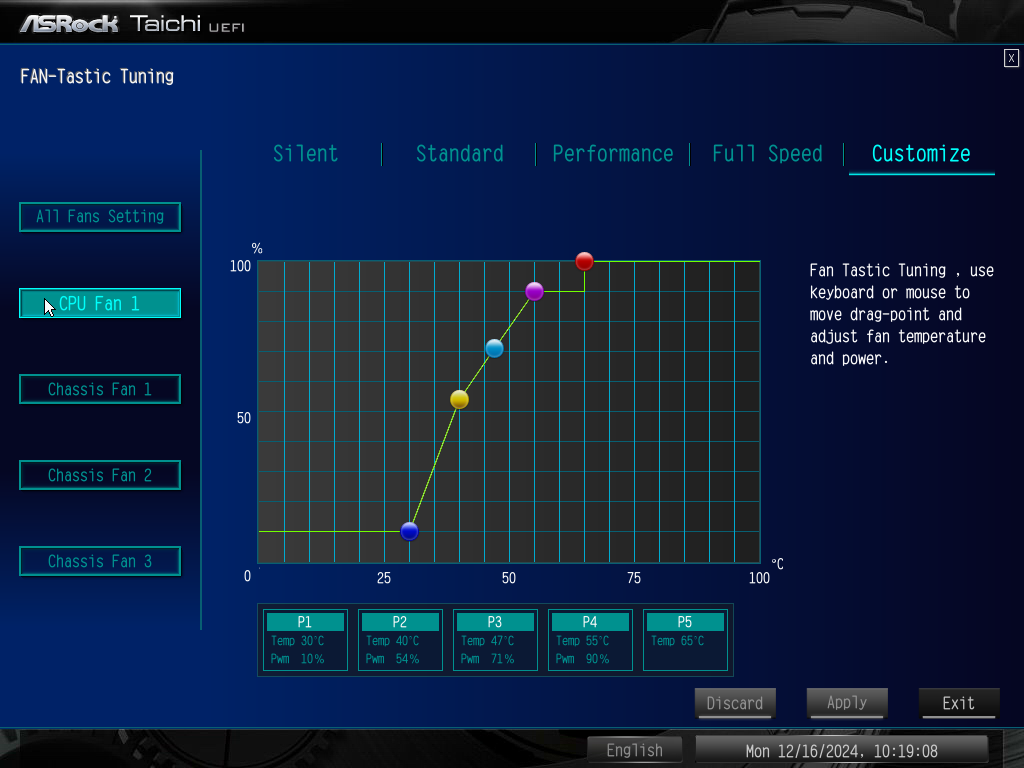

ну поставьте им каждому Customize настройку и все пункты темпы забейте на 85, а обороты в % выставьте одинаковыми, что бы корпусные все вращались в 800 оборотов например.


Добавлено спустя 9 минут 15 секунд:
Плата принимает изменения сразу, не нужно выходить из БИОСа. Изменили, прокрутили вверх- глянули на обороты- нормально?- значит сохраняемся, не устраивает, прокручиваем обратно и меняем % на всех позициях одинаково. Снова вверх к оборотам- проверяем. И т.д.

Я это знаю.
Почему так не работает, что за залупа, а не плата!?

Nikolayovich Продайте и купите другого бренда- делов-то.

Не смешно!

Nikolayovich
есть такое в настройках

Та есть, почему то не работает?

Nikolayovich Попробуйте в настройках CPU2Fan поставить именно помпу, как устройство снятия сигнала шим или если уже выбрана помпа, вернуть на другое значение.

именно в этой утилите настраиваете?
там настройки должны сразу применяться
помпа куда подключена если есть?

Настройки профилей готовые для этих вентилей применяю, там есть работа, станд. и молчание, и да, они сразу в биос применяются.
Помпа подключена в ЦП 2, все отдельными разьемами и как книжка пишет для LF 360.

Пробовал - ни фига. А что оно дает, сменив в настройках подключение на ЦП или помпа?
Вот еще не помню, чи была тая ерунда на 129 коде!
А корпусный хаб может мозги выедать?

Вот с настройкой - ведет себя по другому, настроил Fan1 и держит стабильно rpm, а другие с профилем - гуляют.

если память не изменяет\должно быть подключение для помпы на плате и в биосе указать , что подключена помпа на этот выход

А что оно дает, если указать помпа или ЦПУ?
Fan 1-5 работают норм. только при настройке, на готовых профилях - ведут себя не предсказуемо.

Извиняюсь за оффтоп, но в моём случае, разогнанного 12700кф 5.0\4.0 это приводит к локу 5ггц, НО прыгающим частотам е-ядер, постоянно в играх 3-4ггц. Особое влияние трудно заметить, но приходится оставлять.

И вообще вопрос скорее по этой теме. Все энергосберегайки выключены, кроме C-states, а в играх по большим ядрам резкие сбросы до 700мгц. График фреймтайма ровный, но бесит несказанно. Разгон стабильный, 1.25v llc1, 15 мин линпака, осст - всё проходит. Чего тыкать в ентом бивасе помогите?!))

Penzeff если у вас фикс, накой вам С-стейт? Отключаем полностью.

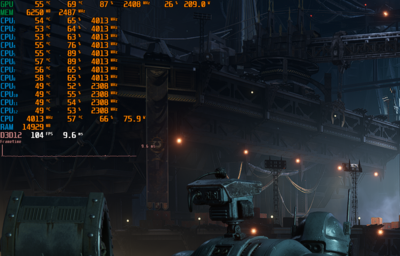

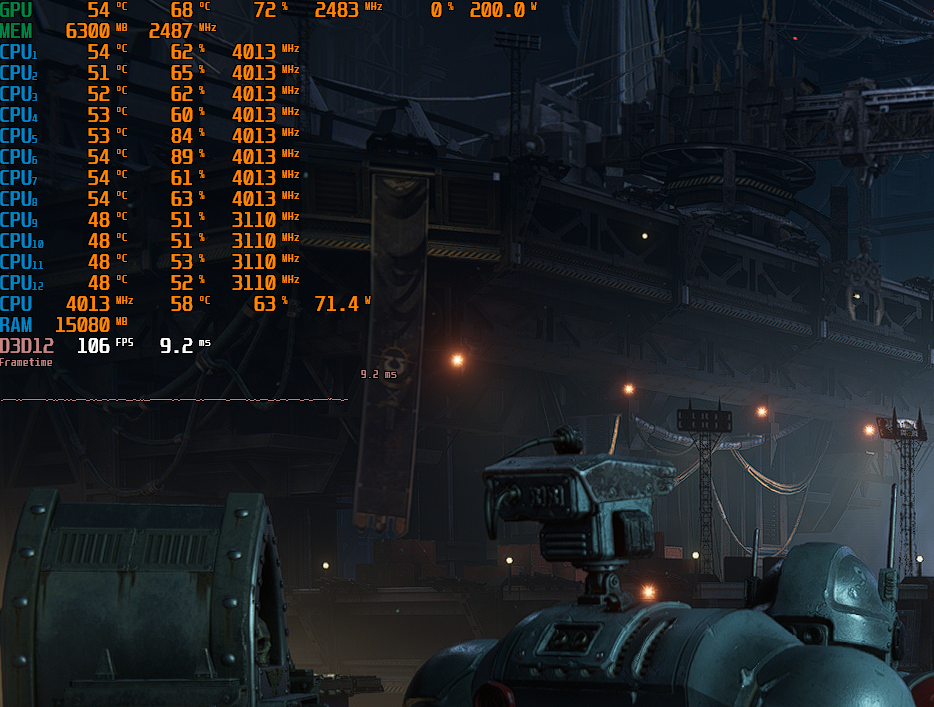

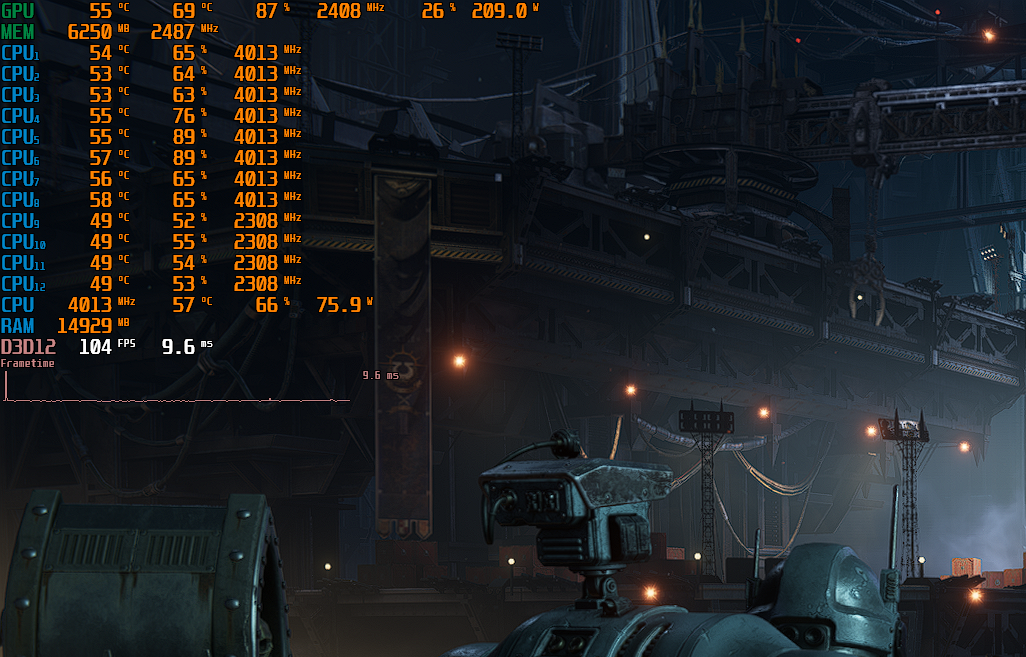

Вот скрины разницей в минуту с отключённым C-states. Такие прыжки частоты характерны для любых игровых задач. И вроде даже как ощущаются на фреймрейте. Не знаю куда копать.
IA CEP отключено, speed-step тоже. (афтебернер не всегда умеет умножать на шину)


ПЫ.СЫ. Сообщение поправил

Привет коллеги, новые биосы я так понимаю с 12400 не актуальны?

Похоже нашёл решение проблемы. За бугром рекомендуют оставлять C-стейт, но Enhanced C-States : Disabled. Кроме того из плана электропитания все же убрал "предпочитать производительные ядра", парковка выключена.



О чудо - частоты практически перестали прыгать!

Через некоторое время скину результаты разгона на воздухе 12700кf BCLK, вдруг будет кому-то полезно

Добавлено спустя 3 минуты 41 секунду:

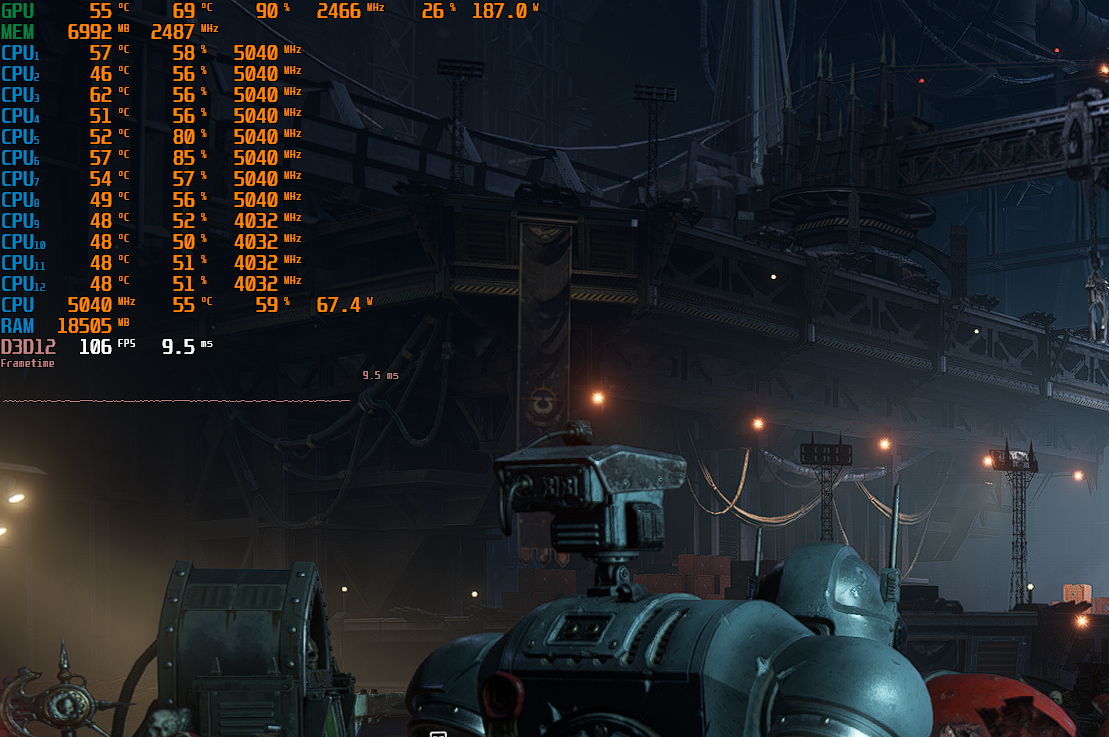

Здоровое поведение частот

Коллеги, приветствую. Нужна помощь - где можно почитать/посмотреть матчасть о вариантах настройки частот/напряжений на Асроках Z790 ? И про память.

Собрал i7-14700kf + Z790 Riptide Wifi + память с XMP 8200 "с завода" на A-DIE Hynix (но завелась пока +- якобы стабильно на 7400 Gear2, детально еще не тестил).

Апгрейдился с i5-11600Kf / Z590 MSI - там все настраивал на фиксацию частот, напряжение андервольтил через адаптив офсет, охлад был воздух - при достижении 100 градусов частоты немного троттлили но +- все было стабильно.

Сейчас на новой платформе ни черта понять не могу... Хочется настроить так, чтобы в винде частоты были всегда максимальными по всем ядрам, без энергосберегаек. Воду настрою на относительно тихий режим на постоянку (тяжелых рабочих задач не будет). По памяти при везении хочется обраться до 7600-7800 и/или ужать по таймингам на 7400.

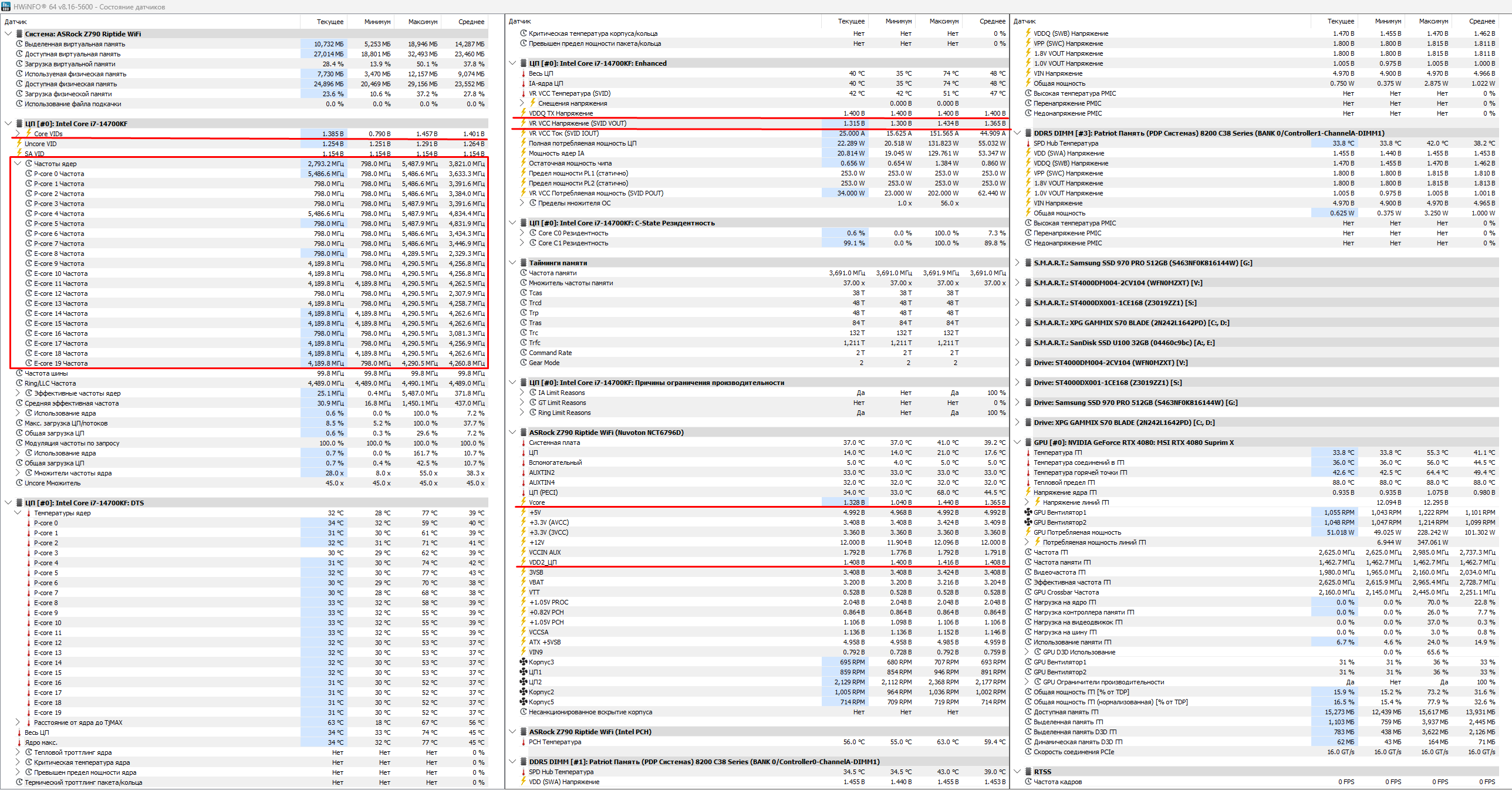

Биос обновил на последнюю версию. Пытался выставить руками множитель на все ядра All Core, выключить все C State, отключить TVB - в итоге в винде при макс. плане питания все равно все частоты скачут и напруги какие то дикие (по ощущениям). Про LLC на Асрок тоже непонятно: пунктов мало, графика в каком направлении работают уровни - нет, а в "авто" при перезагрузках он сам выставляет разные уровни.

В общем, боюсь за проц, вдруг деградирует от повышенных автонапруг. На дефолтных настройках офсет -80 как будто ни на что не влияет, все равно под 1,5в core vid скачет.

Краем глаза по теме прочет про какие то подстройки IA CEP - тоже не ясная настройка...

Есть какие то структурированные гайды или просто предпочтительные примеры?

PS: в пвз лежит запасная (на всякий случай) мат плата - gigabyte z790 aorus elite x wifi7 (тоже 8 слоёв и аналогичный питальник). С Асроком что-то руки опускаются, уже думаю не поменять ли на Гигу... но смотрю на видосы в ютубе по настройке и там тоже как будто не легче.
Возможность поменять плату кончится в субботу, поэтому прошу любых советов. Заранее благодарю.
