Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Viring Для начала про проц
BCLK- ставим 100
BCLK Aware Adaptive- Disabled
Далее

Далее

По напряжениям
LLC работает так.

Выбираем Fixed mode и вбиваем нужный (как подбирать нужный, думаю умеете) вольтаж, LLC ставим Level1, если в нагрузке CPU VCore завышается немного от выставленного в БИОС (смотрим в HWinfo), то в БИОС ставим LLC Level 2
По остальным вольтажам в сравнении с показателями HWinfo64- они, в принципе для памяти.

Ну и вольтажи основные для памяти
VDD- основной вольтаж (у вас на скрине- 1,45 в данных памяти)
VDDQ- доп вольтаж на контроллер (там же) ставится на 0,08 меньше, чем VDD
VPP вольтаж- ставится 1,8 по умолчанию, при отстройке памяти повышение до 1,9 дает стаб лучше.
И вольтаж SA- находится в БИОС во вкладке FIVR в самом низу- там просто можно добавить 0,05 оффсетом и все, возможно будет в милливольтах, тогда ставим 50.

Вольтаж со скрина VDD_CPU (VDD2ЦП в HWInfo64)- обычно ставится равным VDDQ
А вот вольтаж VDD_IMC (VDDQ_Tx) нужно подбирать, очень с ним тонкая грань стаба.. Например для 6400 хватало 1,21-1,23. Для 7400 можно попробовать от 1,3.
И еще момент, в настройке вольтажей памяти нужно сделать так (выделено рамкой)

Как-то так.

Добавлено спустя 15 минут 51 секунду:

Если есть в БИОС- отключить (Disabled)

BY_Pashka Благодарю за подсказки. Попытался настроить подобным образом, но фикса частот не произошло Да и напруга на LLC1 все еще выше 1,550v

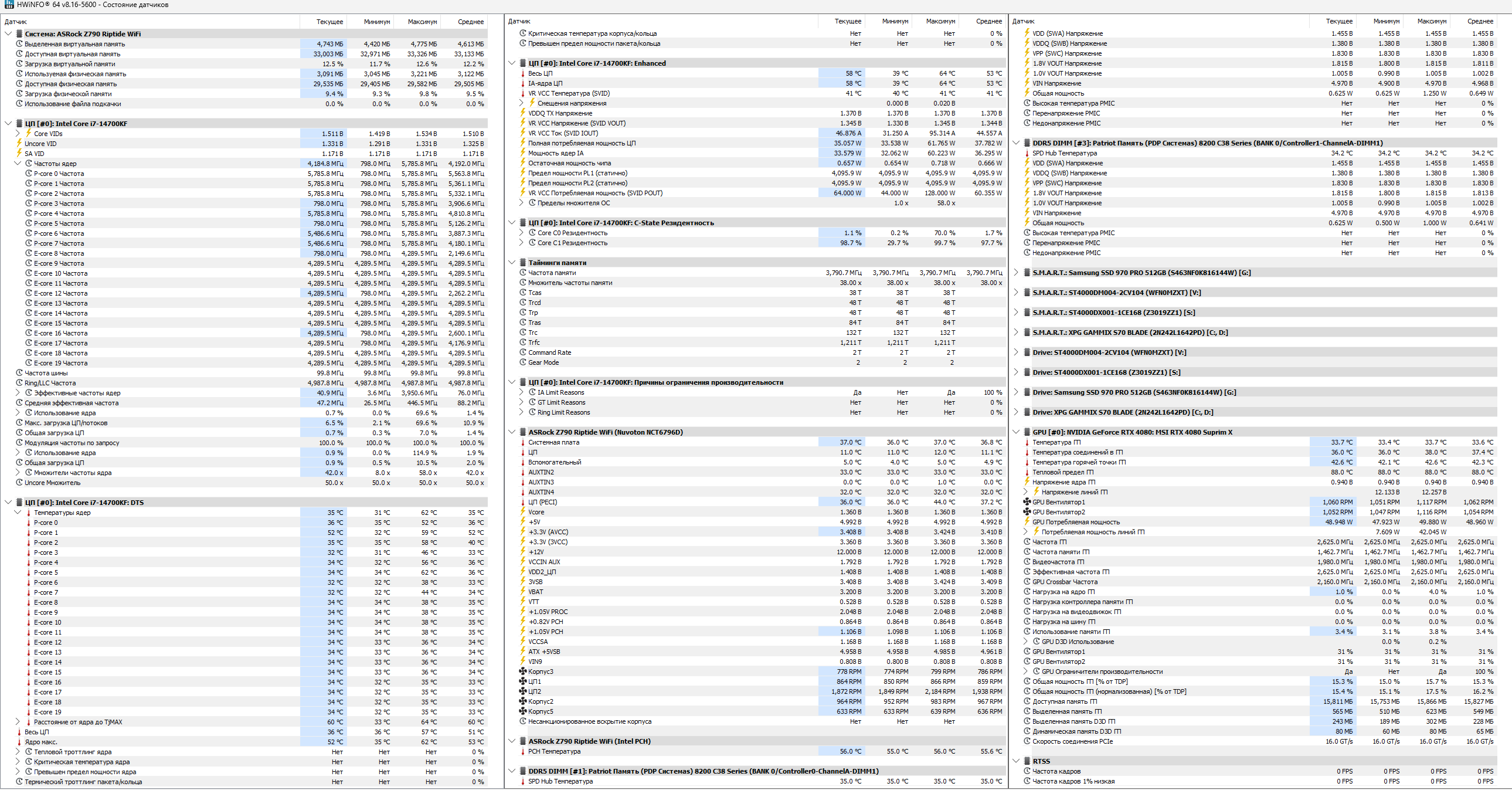

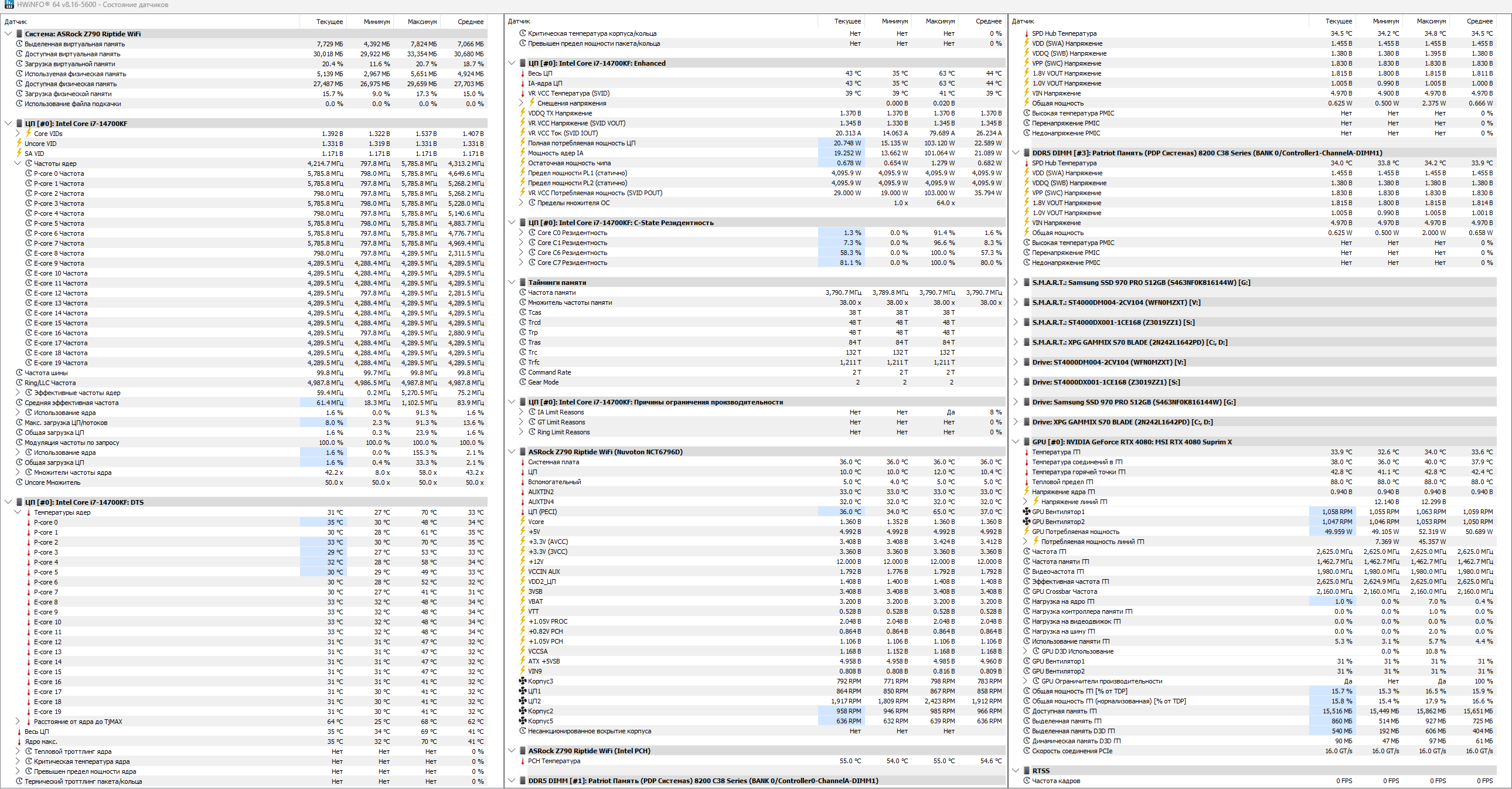

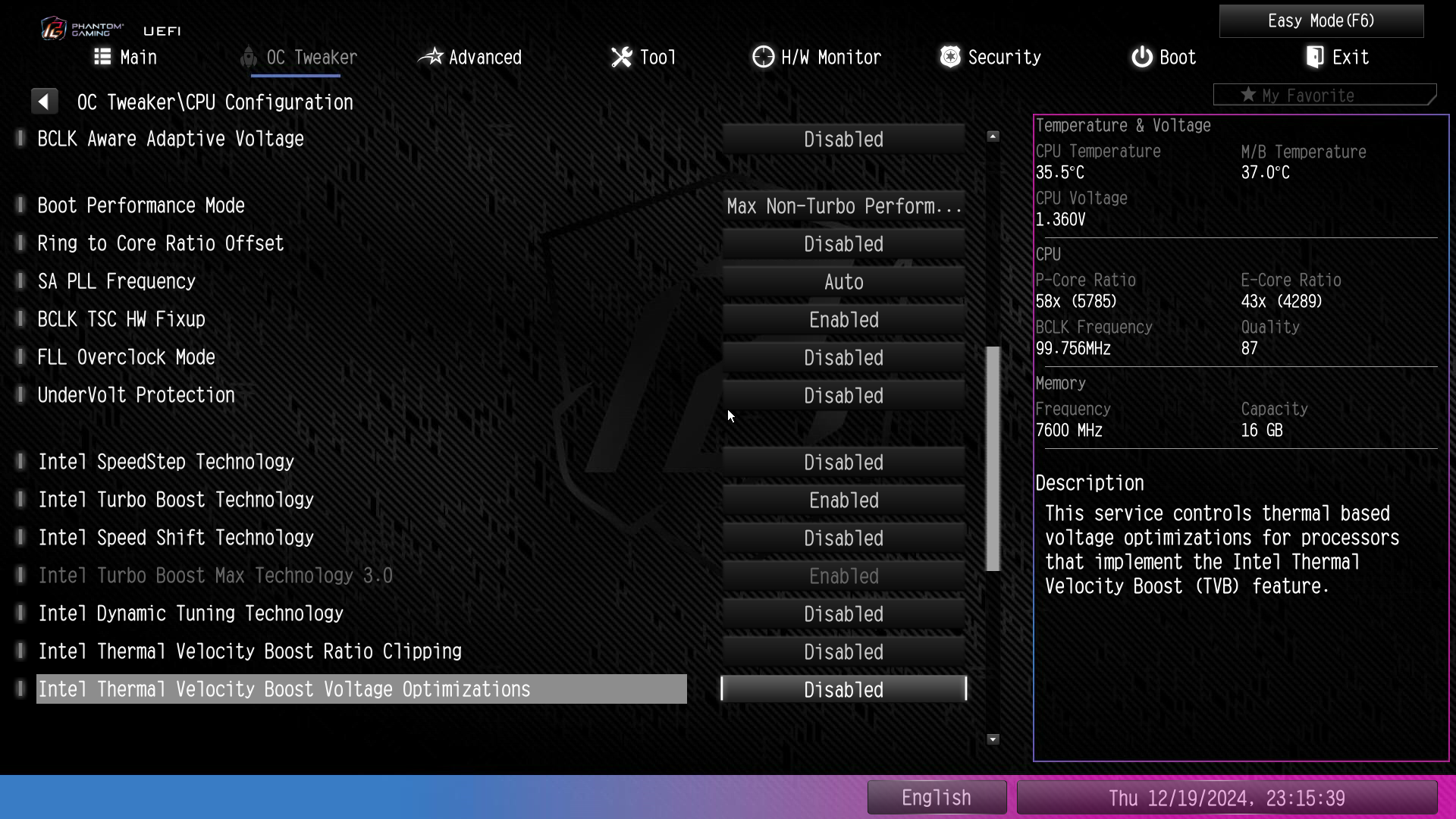

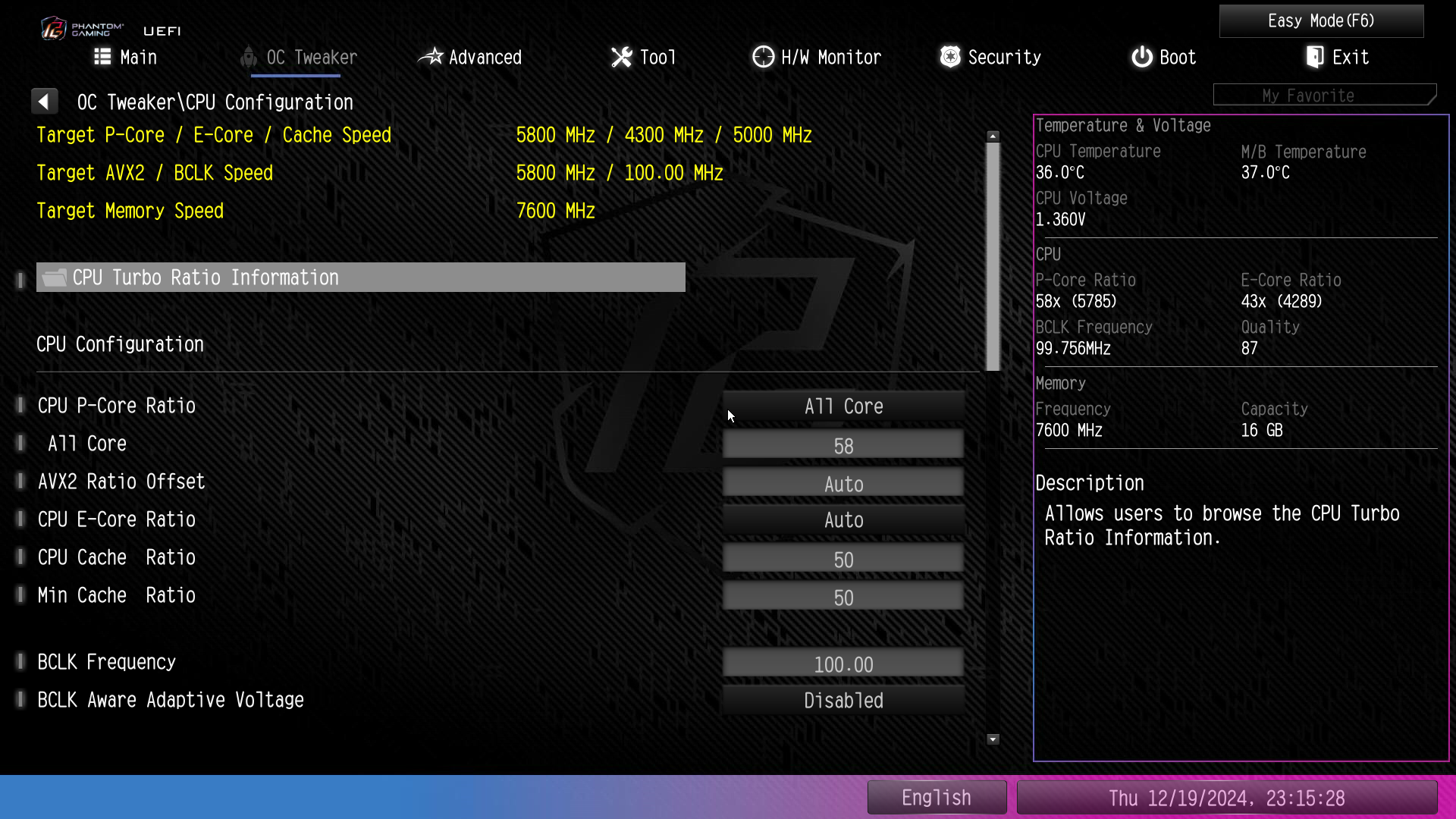

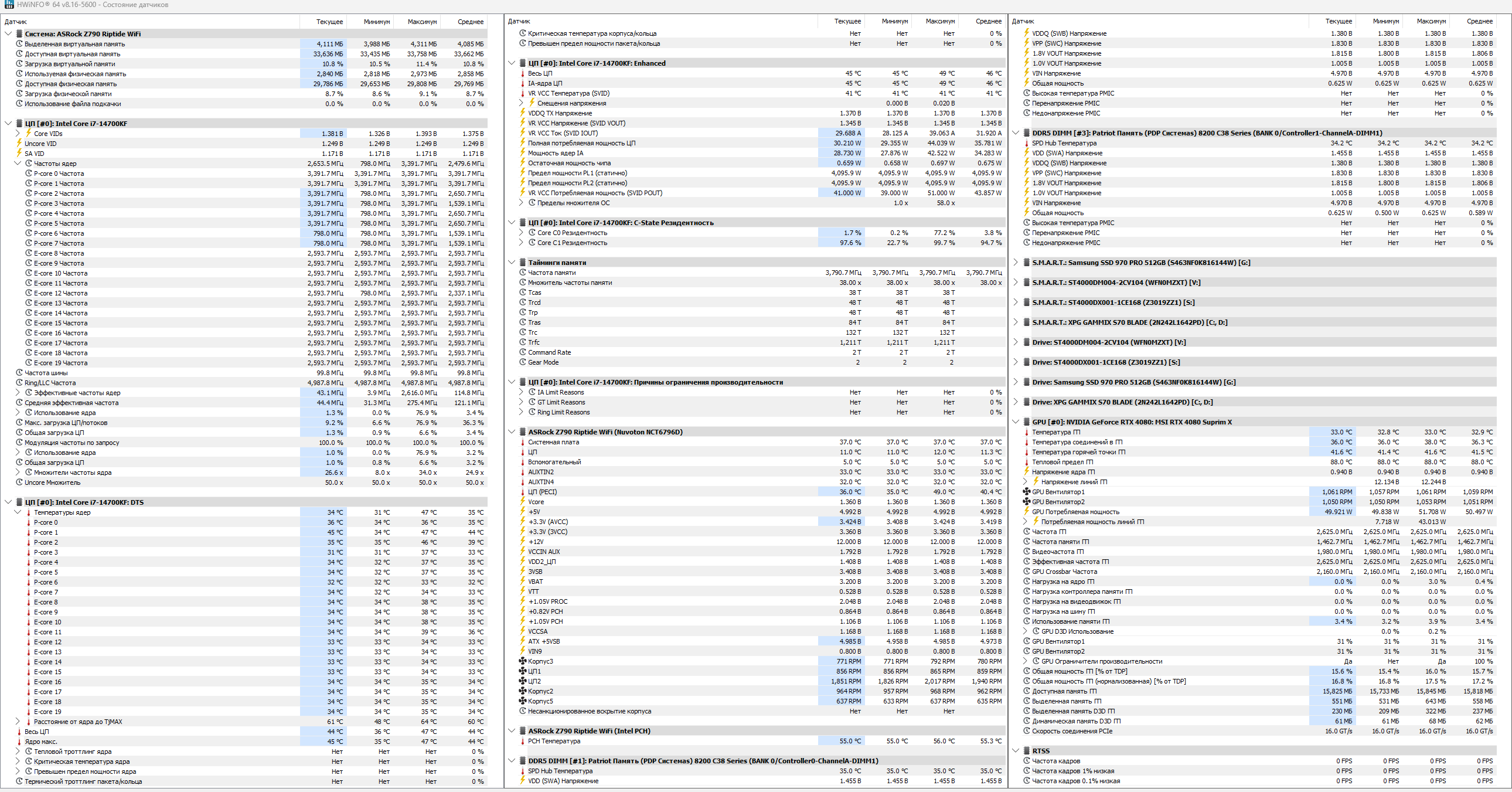

Наделал скринов биоса и результат в HWInfo для наглядности. Что-то упускаю?

так цифру напруги надо же ручками ставить))
на показания VID при выставлении фикс напруги можно не обращать внимания в HWinfo64- VID в данном случае игнорируется.

Блин, форум не хочет фотки подгружать...

Viring Смотрите на VCore в HWInfo64. По нему ориентируйтесь.

BY_Pashka Скрины биоса и HWInfo - в фастпик подгрузил

https://*..fastpic..org*/album/UDm5tI6DVT

Viring касаемо напряжения VCore- начните с 1,3, если ОК по стабу можете почуть понижать по 0,02. Ну или наоборот, если анстаб, то поднимать по 0,02.
Скрин ниже.

Попробуйте так- это касаемо сброса частот.


Добавлено спустя 12 минут:
Если все получится потом пытайтесь уменьшать VDD_IMC (VDDQ_Tx в HWInfo64)- 1,4 это много для него.

BY_Pashka
VCore ставил на 1,3 + LLC1 = Core VID напругу показывал 1,5v+. Поэтому решил попробовать 1,4v и низкий LLC.
С разными вариантами сочетаний включений/отключений Спидшифт/Спидстеп/Турбобуст - вчера игрался, но частоты все равно прыгали рандомно.
Сейчас отлучился на 3 часа примерно, вернусь и попробую сделать как скринах подписали. Спасибо.

А говорили ничего не нужно откл. или вкл.!

И этого оффсета хватает для памяти 7400+ и 5500+ для цпу?

Логично, что 1,15 хватит для 7400

BY_Pashka Это невыносимо. Перепробовал, кажется, все сочетания профилей/сберегаек/вариантов указания частот - все безтолку, в винде все живет своей жизнью от 800МГц до 6ГГц. (Windows 11 IoT Корпоративная LTSC, 24H2, 26100.2605, изоляции ядра нет - защитник выпилен)
Память на 1,45v загружается максимум на 7600. Дальше не едет, напругу выше 1,45 ставить страшно. SA = 1.2v с накинутым офсетом "50" в FIVR.

Я один страдаю от невозможности старомодно зафиксировать частоты или на асроках это в принципе невозможно? Решил завтра забрать Гигу и в ней потыкаться для сравнения. Если стартанет по памяти 7600+ и при этом позволит по человечески зафиксить частоты с напругой, сдам Асрок. Издевательство какое то.
Помню, на Asrock Z390 Extrime4 + i5-8600k со скальпом были самые лучшие показатели и впечатления от настроек.
Сейчас забиваю в гугл Overcloking Guide Asrock Z790 и получаю кукиш с маслом, а не гайды, либо банальные сравнения встроенных пресетов где все настройки по умолчанию и слегка двигают лимиты по ядрам.

Viring Какой-то софт сторонний ставился в винде? Типа разблокировка скрытых режимов электропитания? Или еще чего?
Может оно просто перехватывает настройки БИОС?
Потому что я, например, вообще не имею проблем. В сбалансированном ставлю минимальное состояние проца 100- и усе- проц тупо на макс частоте всегда.
Ниже 4000 не опускается, а выше- так 12400 и буст я не отключал, нехай будет. Тоже самое я проделывал и с 14600К. Так что дело не в "бобине".

Добавлено спустя 2 минуты 39 секунд:

А ничего и не поменялось- фикс как был по настройке, таким и остался.

Ну у меня при оффсете 40 мВ на 7600 ПО фиксирует SA=1,2-1,18 В - это норм., бо фиксом я задолбался игратся.
И какое ~ напряжение на VDD_IMC для этой частоты подбирать?

Поставьте 1,28, если стаб будет можете поиграть на понижение, если не будет стабильности, то повышаем по 0,02 и тестируем- это самый сложный вольтаж.

В том и дело, что и -, и + влияет на стаб. А vpp фиксить или в авто хай остается?

BY_Pashka В понедельник собрал и с начала воткнул SSD с виндой "со старого компа" - просто проверить для включения, биос обновить, первично попытаться зафиксировать частоты. Было такое же поведение - все снижалось/прыгало.

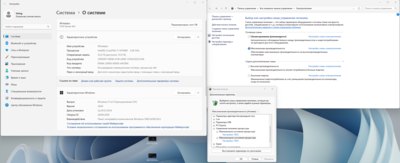

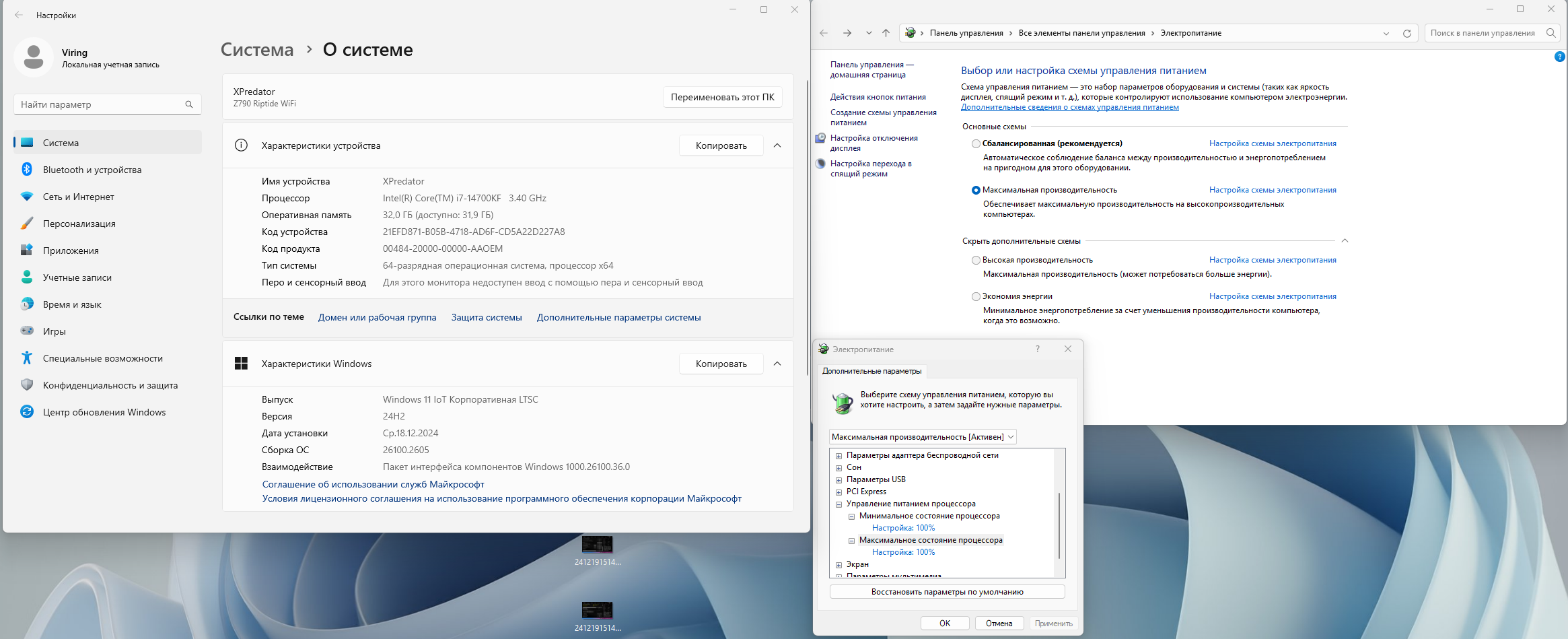

В среду с 0 установил винду, не сборка, план питания макс. производительность по умолчанию с минимальным состоянием проца 100%. Стороннего софта нет, даже XTU не ставил.

Ну т.е. по логике сделано все, чтобы частота была на максимуме - но по факту не работает. Прям неимоверное негодование.



Добавлено спустя 18 минут 41 секунду:
BY_Pashka Что интересно - чем больше выключаешь технологий по управлению частотами и C-стейты - тем ниже максимальные частоты всех ядер, а под нагрузкой со всеми выключенными технологиями вообще выше 4ггц не бустит, но при этом так же скачат от 800 до 4000мгц

Viring C-State выключать обязательно. Для фикса.
Попробуйте в сбалансированный тыкнуть и минимальное проца поставить на 100?
И чего на скрине C-State включено?
И еще сделать так

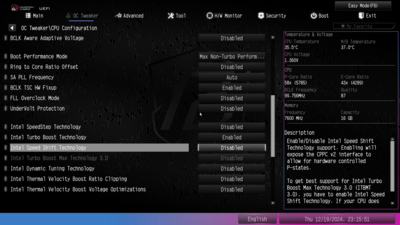

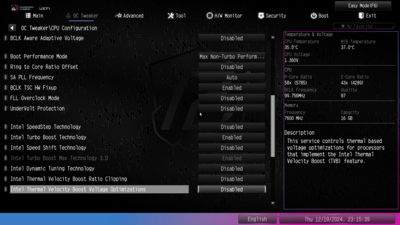

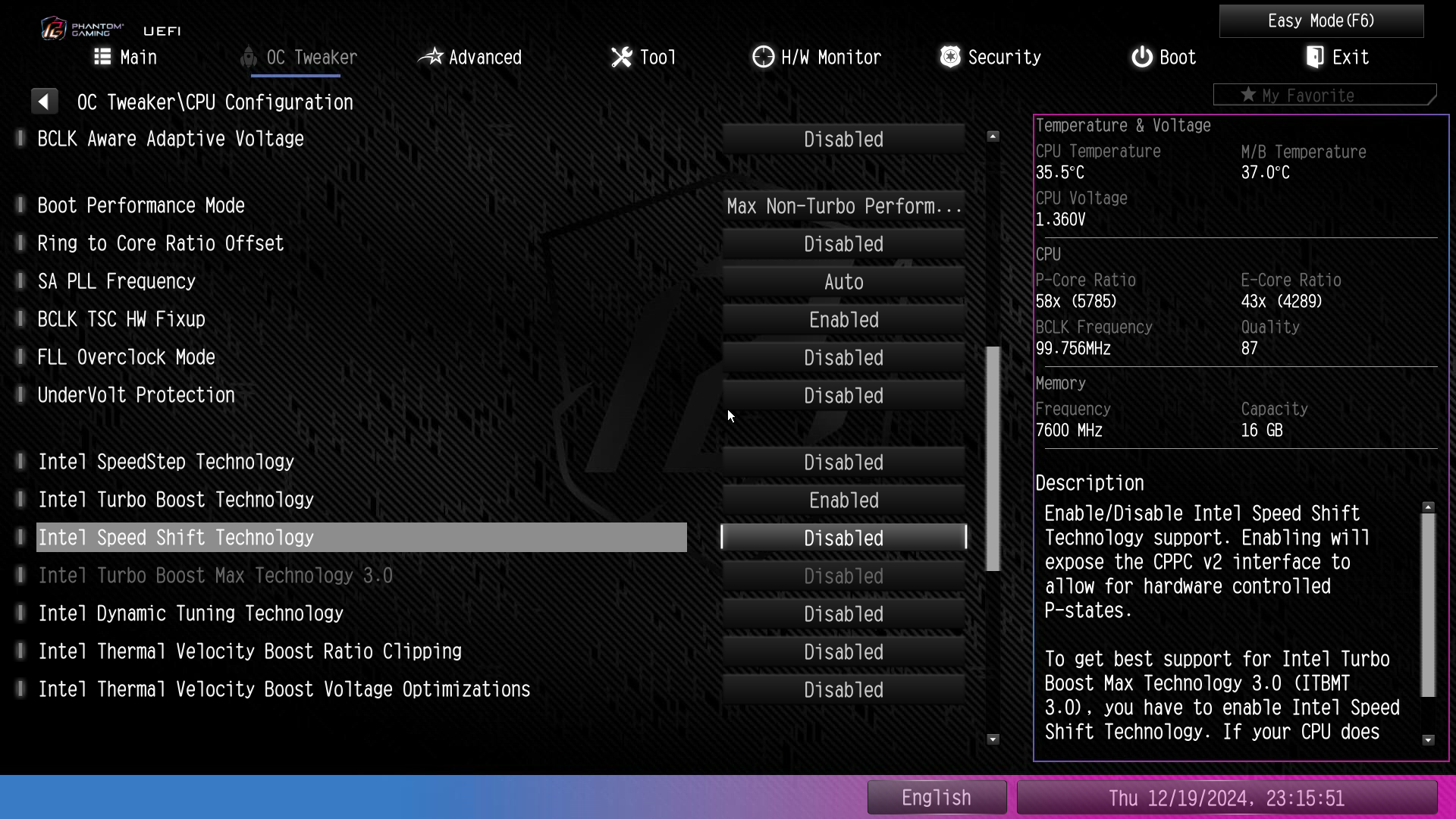

BY_Pashka Если выключаю C State и одновременно выключаю все Шифт/спидстепы и TB3.0 - получаю 800 - 3400мгц

Спид Шифт назад включите и проверьте еще раз

BY_Pashka Это пародоксально, но я понятия не имею почему это происходит. В MSI на Z590 был отдельный переключатель CPU Ratio Mode с выбором "FIX" или "Dynamic". При этом, даже выбирая Dynamic, можно было выбрать применяемые версии Turbo Boost 1 или 2 - в обоих случаях частота держалась на максимуме пока температура не доходила до выставленных 95 градусов.
В Гигабайте как сейчас прочитал есть режим Unleash Mode который позволяет пользоваться конкретно Турбобуст 2.0 удерживая частоты на указанном максимуме.

Может это какой то баг биоса и стоит откатиться на версию без патчей микрокодов?

Добавлено спустя 4 минуты 25 секунд:

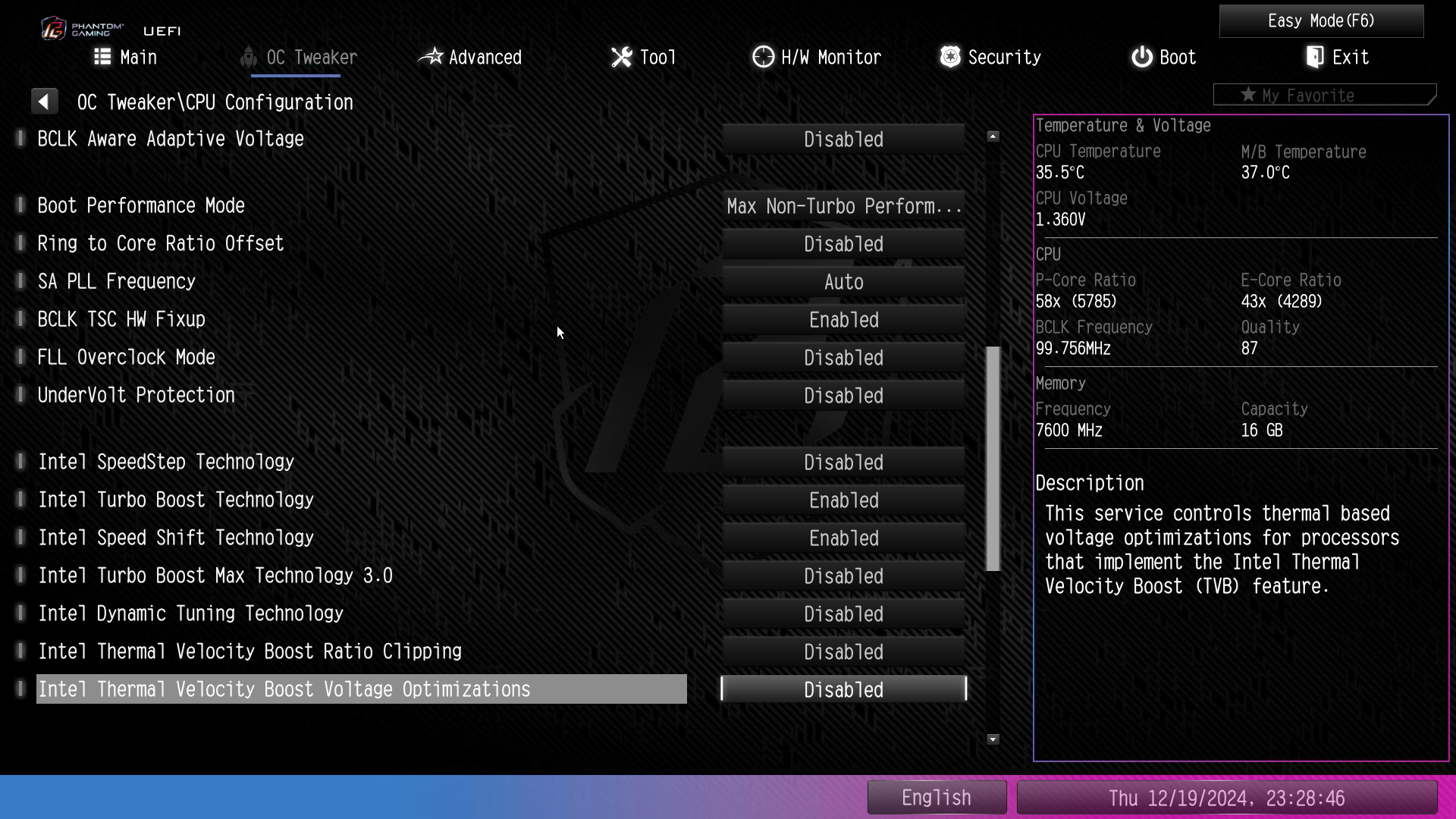

BY_Pashka Включил СпидШифт назад, не меняя ничего с прошлого поста.
