Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Viring Ну попробуйте откатить на 7.06- 2024/6/7

Добавлено спустя 1 минуту 34 секунды:
Забавно...
Ну ОК- попробуйте отрубить Intel Turbo Boost Tehnology (раньше отключение этой опции сбрасывало именно на базовые частоты, может они там в БИОС перепутали опции)?

BY_Pashka А Интел для винды вроде бы какой то драйвер оптимизации или утилиту регулировки нагрузки по P ядрам выпускала? Я ничего такого вроде не ставил, может нужно поискать?

Viring Не нужно ставить, там прога просто потоки раскидывает в играх более грамотно- типа. На постоянство частоты не влияет.

BY_Pashka Unbelievably. Похоже, реально баг последней или последних версий биос. На v 7.06 от 2024/6/7 - можно сказать получилось зафиксить частоту. Все равно куда то просаживается и почему то значения не ровные, хотя bclk = 100 руками выставлено. Но уже не падает до 800 каждые 5-10 секунд.
Либо в последних версиях биоса они что-то изменили в логике буста или каких то кривых, не знаю на что еще думать. Щас схожу наделать скринов настроек с которым получилось это:

Возможно.

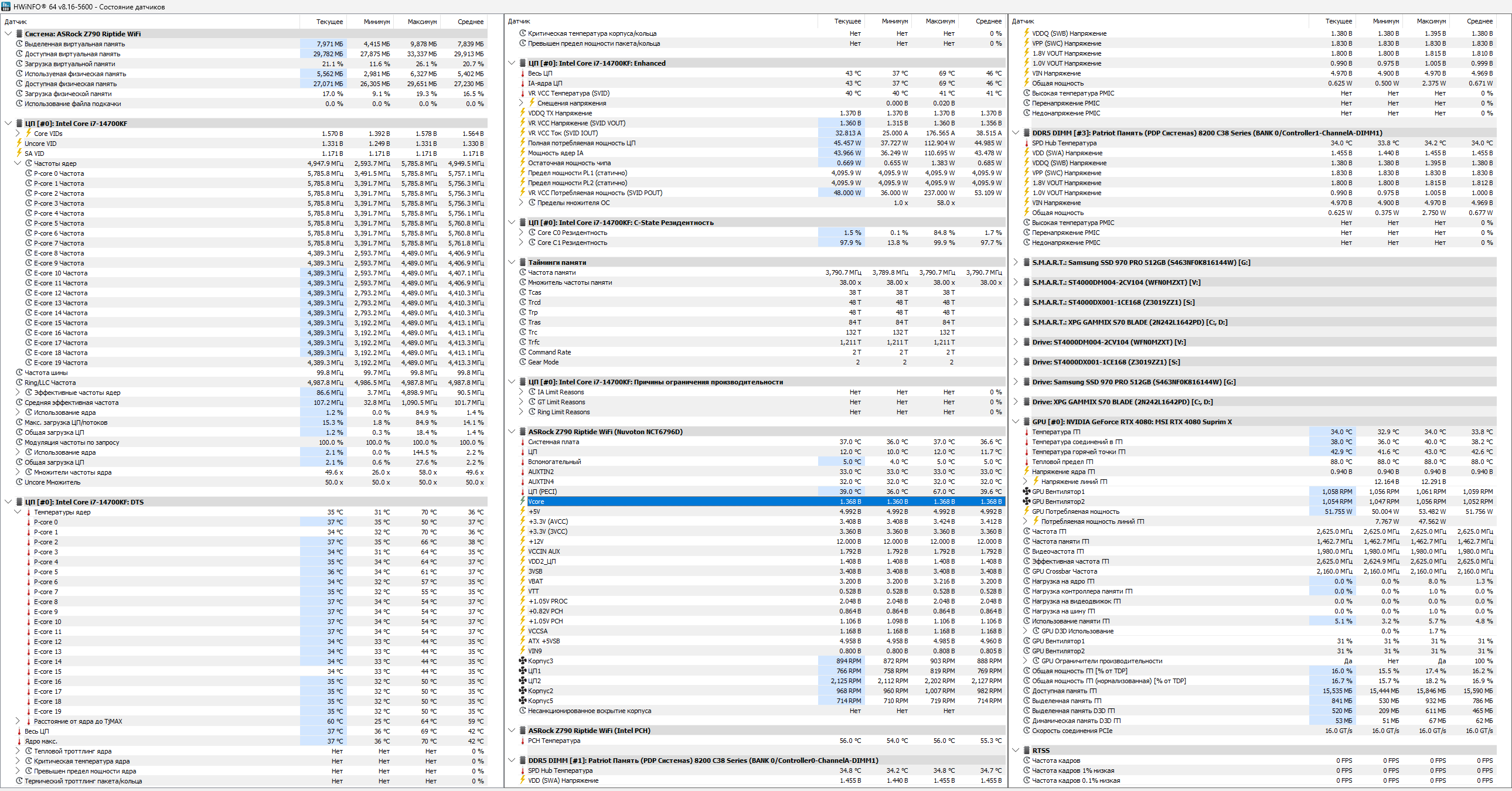

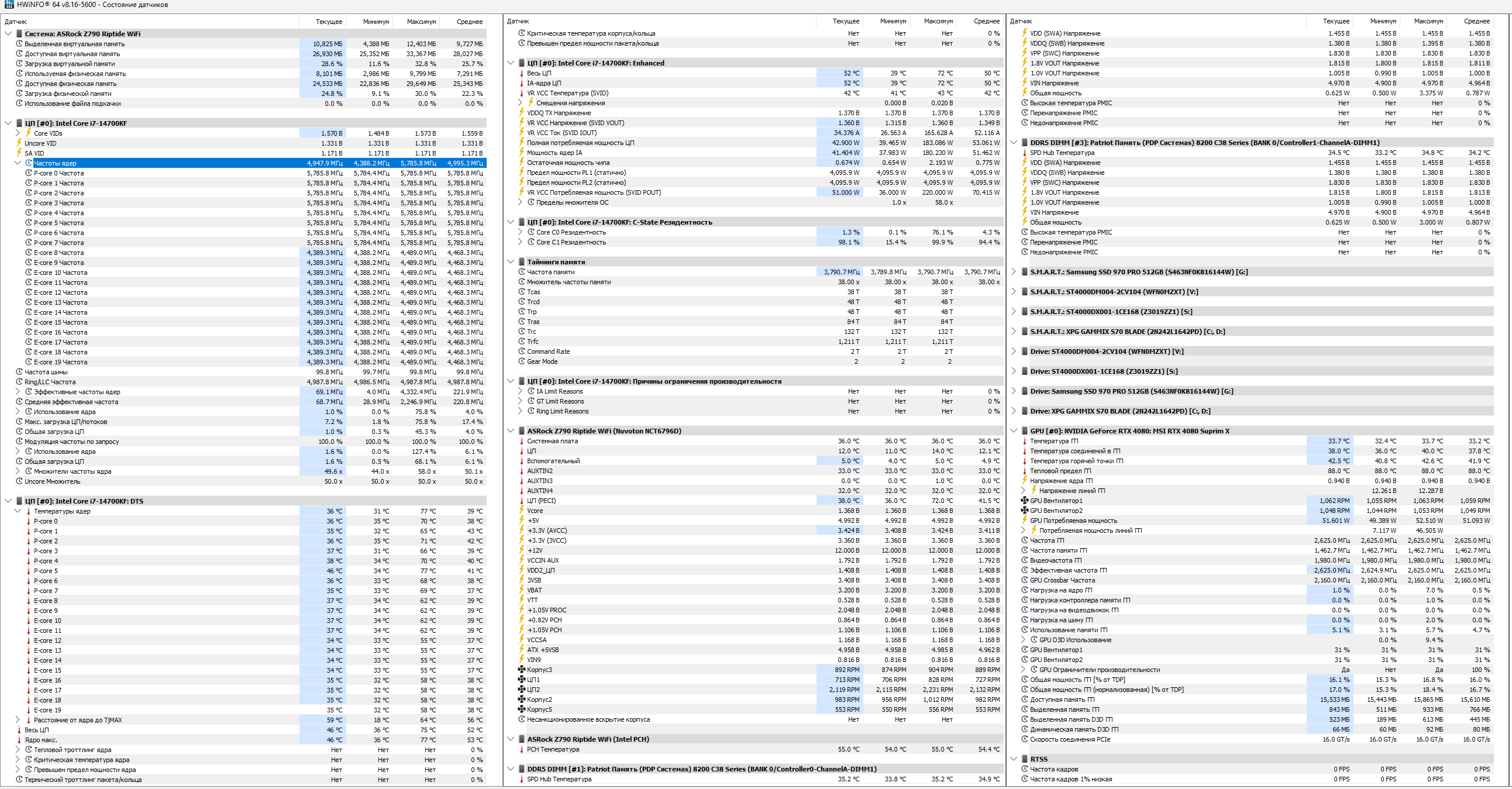

BY_Pashka В общем, вот. Теперь вопрос - а 6ГГц на этих камнях это норма на постоянку? Какое напряжение для фикса искать?
По шине RingLLC - лучше оставить на 50 или можно выше? В этом случае малым ядрам и контроллеру памяти может поплохеть?
В остальном на скрине с HWInfo превышенных напряжений нет? На Core VIDs при фиксе внимание точно не обращать? Это типа значение которое ядро хочет потребить, но т.к. VCore в фиске - им столько не дают, сколько они хотят? Так?

Мин. не искать, так на постоянку?

Точно так. А по остальному- все на ваш риск и удачу..

Добавлено спустя 2 минуты 3 секунды:

Можно и поискать.

BY_Pashka
А какой версией Линкса проверять проц.?

Nikolayovich Да хоть этой.
https://disk.yandex.ru/d/cflSA_niuGe64A

Фиксом искать?

BY_Pashka
Какое соотношение частот для стаба должно быть для Р/Е ядер и ринга?

Nikolayovich В теме по процам спрашивайте. Я точного ответа не знаю.

И что нужно пройти без 1 невязки и с чем он может конфликтовать?

как с памятью (настройка), так и с процессором- вольтаж.
Линкс- это мат. линейные уравнения с плавающей запятой.

А конфликта с ПО нет и в стоке ничего не должно искать?

Ребят подскажите на b760m riptide, можно ли по шине гнать процы 13 и 14го поколения с суфиксом "К"? Например 13700К?

Напряжение vddq tx только на разгон памяти влияет или на проц.?
И какая версия ТМ5 лучше или это без разницы?

TestMem5 #18207058

А конфигом каким прогонять?
