Обсуждение материнских плат ASRock на чипсете Z170/Z270 и всё, что с ними связано.
FAQ будет создаваться в процессе поступления информации.
===========================
Как установить Windows 7
Из-за ограничений чипсета при установке ОС Windows® 7 на эту МП вам нужна утилита «Win 7 USB Patcher», загрузочная флешка с Windows 7.
Данную операцию подготовки установки 7-ки нужно производить на любом другом компьютере.

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================================================
По тестированию памяти:
Пользуем программу- скачиваем отсюда:

или отсюда

настройки для теста памяти:

Настраиваем в точности, как на скрине.. При запуске проги- на ошибку драйвера жмяк- ОК, отключение безопасного режима жмяк- ОК..
==================================================================================
О чипсете Z170

офф. сайт ASRock
На сегодняшний день представлены платы на чипсете Z170/H170/B150 и H110.

================================================================

Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=========================================
FAQ по разгону процессоров с "К" и без "К"- обновляется....




=====================================================================================
В связи с блокировками Минкомнадзора скриншоты могут не прогружаться у некоторых пользователей.
Для решения этой проблемы весь FAQ камрад ket[CHUP] загнал в формат PDF.
За что ему спасибо...
https://yadi.sk/i/2LXUiFOw3SekYx
=====================================================================================
Уважаемые друзья, при общении соблюдаем Правила конференции.

А ты другой программой померяй. Например CrystalDiskMark или Samsung Magician там другие будут результаты и тоже разные.

увы, нет = 1500-1800, но никак не 3к+

Добавлено спустя 1 час 1 минуту 58 секунд:
по симптомам похоже, что DMI в режиме 2.0.
как включить 3.0? на наших платах только pci-e переключается ведь?

Всем доброго дня!
Не нашел отдельной темы по мат.платам на H270...
Есть Asrock H270M-ITX/ac, проц i7-7700T и 2 монитора с разрешением 2560x1440@60Hz.
У мат.платы есть один выход DVI и два выхода HDMI.
У мониторов есть входы DVI и DisplayPort.
Asrock пишет:
- Поддержка HDMI с максимальным разрешением до 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @30Гц
- Поддержка DVI-D с максимальным разрешением до 1920x1200 @60Гц
Intel пишет, что видео ядро может 4096x2304@60Hz.

Попробовал кабели, которые были под рукой: DVI-DVI и DVI-DisplayPort, через оба кабеля мониторы могли вывести только половину картинки 1280х1440.
Если взять правильный кабель HDMI -> DP или HDMI -> DVI Dual link, который поддерживает 2560x1440@60Hz или больше, то всё заработает, или 2K@60Hz со встроенного видео не получить?

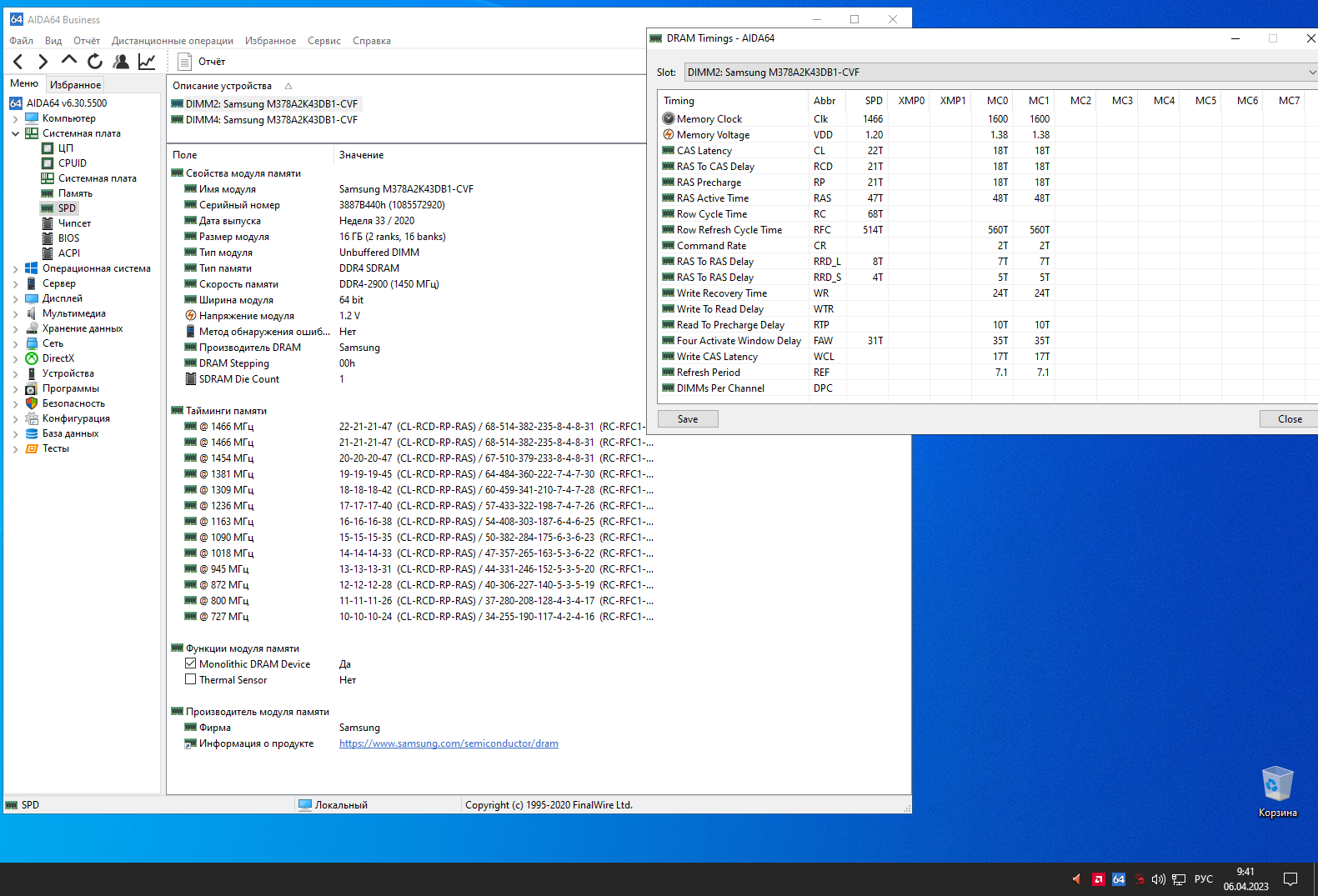

Есть у кого еще платы остались z170 extreme4 или pro4 с памятью 2x16gb 3600 cl16/18 ? Думаю прикупить кит 32gb 3600 cl16. Весь гугл облазил не нашел скринов кто бы запускал такое на этих платах. Были у меня комплекты 2x4gb 2666 и 2x8gb 3000, и ни один не поехал выше 3000 при любых таймингах и напряжении. Но возможно память такая попалась.

сейчас 9700к z170 extreme4 2x8gb 3000 cl14

а разве на z170 поддерживает 9700к?

можно даже ой9
Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx

Добавлено спустя 7 минут 11 секунд:

тут две составляющих это сама память+КП процессора
обычный самс работает на 3200 без каких либо танцев

CL18 2T 3200 так себе конечно показатель, может для двух ранковых на этой плате и нормально. А ужать тайминги еще больше не получилось ?

дак тоже не совсем стандартная сборка


Добавлено спустя 3 минуты 11 секунд:

получалось и тайминги ужать и на 3600 запускать\но тестировать\искать стабильность времени пока нет.

Проблема с "двойным стартом".
AsRock Z270 Gaming K6 (+ i7-7700K).
Установлены два NVMe накопителя:


Fanxiang S500 Pro работает только если включена опция Force_M.2

При этом, при включении компьютера происходит двойной старт - компьютер заводится и сразу тухнет, через 1-3 сек. снова заводится и спокойно продолжает загрузку.
Если поставить в Auto - двойного старта нет, но NVMe накопитель Fanxiang S500 Pro не виден ни в биосе, ни в Windows.

Я так понимаю что эти Switch просто переключатели между SATA и M.2 портами

Но у меня не пересекаются M.2 и SATA накопители, т.е. SATA порты 0 и 1 не заняты (для работы M.2_1), и SATA порты 4 и 5 тоже не заняты (для работы M.2_2).
Так какого фига нужно жестко указывать что переключатель между M.2_2 \ SATA3_4_5 должен стоять именно в M.2 ?
Пробовал всё: отключал SSD, устанавливал его в ESATA, ставил на SATA Gen3 (читал в инете, что бывает конфликт между 2 и 3 версией и происходит двойной старт).
Ничего не помогает.

Ещё напрягает это

Почему M.2_2 весит на шине 2, M.2_1 на шине 8? Не наоборот ли должно быть?

Либо это особенность китайского Fanxiang S500 Pro, и он не может завестись без жесткого указания в биосе протокола M.2.

По поводу Модификация материнских плат 100/200 для поддержки процессоров Coffee Lake 8xxx/9xxx
Обращу внимание на фазы питания и их перегрев.
Регулярный перегрев мосфетов может привести к их пробою и есть вероятность, что 12в полетит на процессор и убьет его.
Достался мне на тесты I7-9700K и плата Asrock Z390 Extreme4.
На этой плате 12фаз питания и я выставил 1.345в на процессор и множитель 49, снял 4900мгц стабильно со всех ядер под башней be quiet! DARK ROCK PRO 4.
Получил я в итоге CPU Package = 230вт.

Башню пришлось отполировать основание до зеркала, тоже самое с крышкой процессора, ибо до полировки процессор упирася в 99с и троттлил.
Основание башни и крышка процессора имели в центре яму, пускай люди пишут, что яма на теплораспределительной крышке специально для тепловых деформация, но моя практика показывает, что отполированное до зеркала основание кулера и крышка процессора, снижают температуру в нагрузке на 5-15 градусов в зависимости от изначальной кривизны поверхностей.

Дак вот после полировки I7-9700K по всем ядрам 4900мгц и CPU Package = 230вт кулер стал легко вывозить.
Я решил, что пора брать 5000мгц, и тут я уперся в материнку, поднятие напряжения под нагрузкой приводило к существенной просадке этого напряжения, а процессор никак на стал брать больше 235вт, 5000мгц я получил нестабильных, так как питание было нестабильно, система грузилась и работала, но иногда зависала под нагрузкой.
Стал прилично греться радиатор мосфетов питания CPU, даже с обдувом.

Изначально я взял попробовать I7-9700K с целью поставить его на Asrock Z170 Extreme4 (10 фаз питания) и подразогнать, но когда увидел что Asrock Z390 Extreme4 (12 фаз питания) не тянет в разгоне больше 235вт по питанию, я понял что ловить на Asrock Z170 Extreme4 нечего.

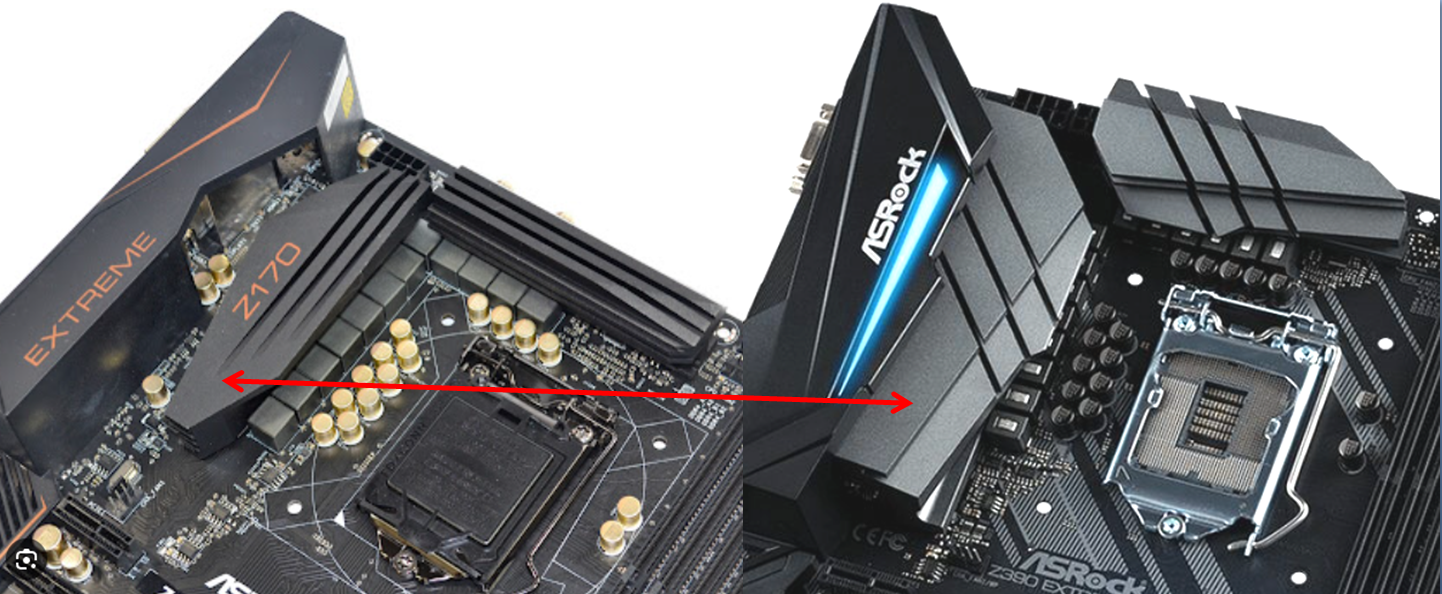

Посмотрите только на эту игрушечную систему охлаждения мосфетов питания CPU у Asrock Z170 Extreme4 против Asrock Z390 Extreme4 (греется именно боковая система питания и ее радиатор, где написано Z170, верхний радиатор питания всегда остается холодным).

То есть боковой радиатор по питанию Asrock Z170 Extreme4 сразу под замену просится, но я решил рискнуть на этом игрушечном радиаторе, приколхозив на него обдув.


Сделал Coffee мод на Asrock Z170 Extreme4 , воткнул в нее I7-9700K.
Итог система питания Asrock Z170 Extreme4 способна под разгоном выдать 168вт CPU Package (Asrock Z390 Extreme4 давала 235вт пиковых), через 3 минуты стресс теста Аида64 CPU Package начинает скакать между 111вт и 168вт (логично что перегрев системы питания, хотя она обдувается вентилятором).

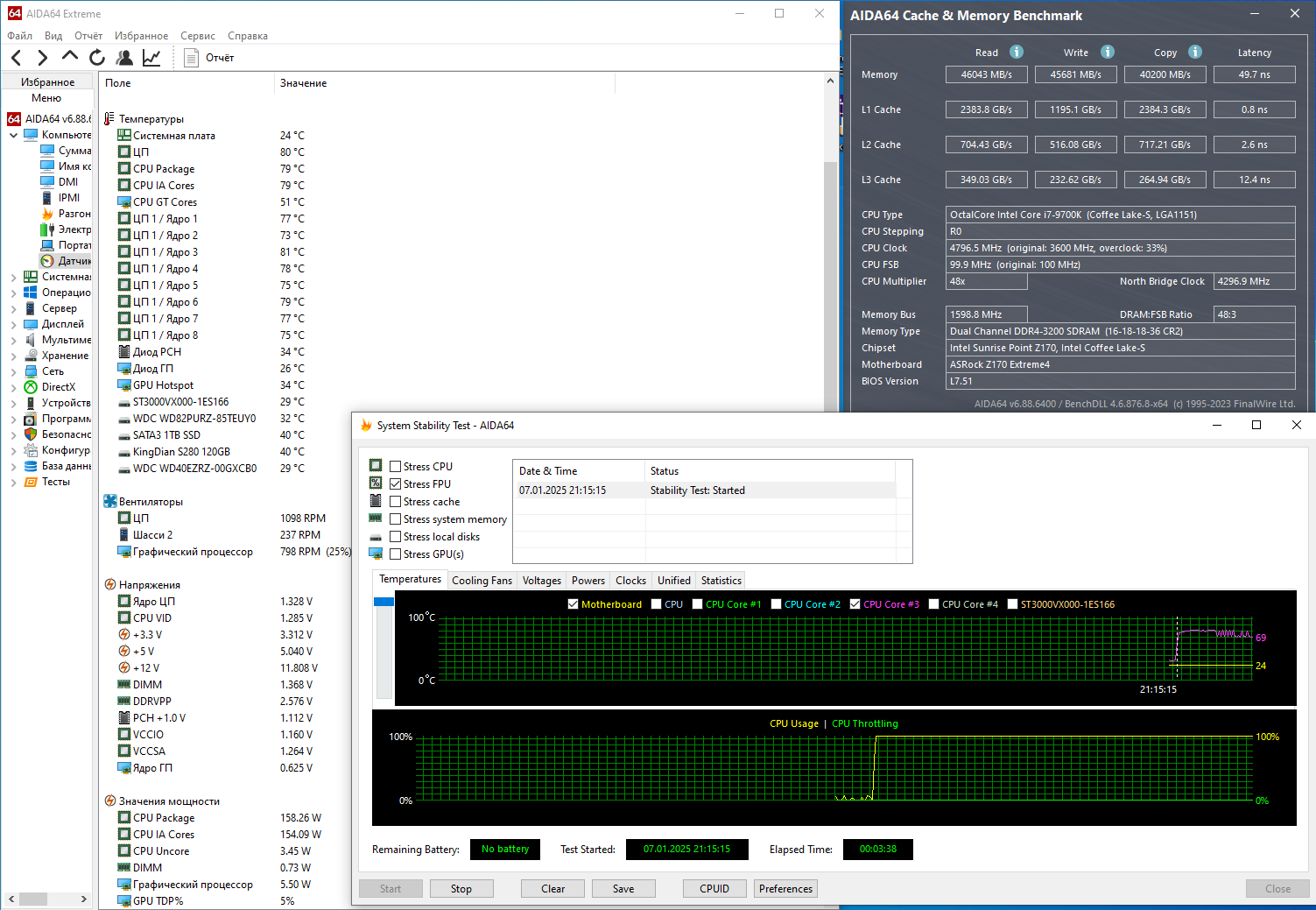

Вот тут пила на графике по температуре (розовая полоска пилообразная) , этот как раз скачки мощности с 158вт до 111вт и обратно, под падением мощности питания как раз процессор остывает.


Прикасаюсь к боковому радиатору, где написано Z170 и обжигаю палец, пирометр показывает 98с , само собой под обдувом, под радиатором значить все намного горячее.
Смысла что-то дальше выжимать с такой системой питания я не увидел.
Хотя была надежда воткнуть себе I7-9700K в Asrock Z170 Extreme4 и разогнать.

Одного я не понимаю, Asrock Z170 Extreme4 заявлено 10 фаз питания. Хорошо допустим процессор питают только 6 фаз из 10.
По обзорам стоят мосфеты SM4336NSKP и SM4337NSKP = 65А и 55А пиковых, ну пускай будет 50А рабочих,
6 фаз питания Х 50А = 300А.
300А Х 1,3в (питание ЦП) = 390вт должны давать 6 фаз.
Какого вообще тогда Asrock Z170 Extreme4 не может выдать более 168вт на процессор в пиках нагрузки.
Что-то мне эти гордые 10 фаз питания, мощные мосфеты кажутся маркетинговой лапшой.

Я до сих пор непонимаю, производители сейчас хвастаюся на современных мат. платах 16 и даже 18 фазами, а сколько реально ватт мощности может выдать плата процессору никто не пишет (я гнал i7-13700k, он спокойно 300вт превысил).
До сих пор не понимаю как по колличеству фаз питания определить сколько реально мат. плата способна дать мощности на процессор.
