Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

Да, ещё забыл добавить. Сделан моддинг ввиде RGB ленты на стенке ПК которая снимается боковая, на старой плате асус все отлично работало. На этой при подключении ленты и закрытии отваливается внутренний юсб (Corsair Link). Насчёт других не знаю. Отваливался только этот. Сама винда писала что проблема с подключённым устройством. Сразу тоже понять не мог в чем дело. Где-то что-то пробивает что ли на корпус, но не должно. Крышка крашена, приклеено на ленту ток она не проводит. Ниче нигде не идёт на корпус. В общем намучился с этой платой.

И ещё вопрос: как работает smart fan в Биосе и приложении SIV в среде windows? Как я понял они не дублируют друг друга вроде как. В приложении есть привязка к датчику видеокарты, в биос нету. Только pci-e x16. Но он как-то некорректно работает.

Перешел значит я на 1700 сокет, перечитал очень много форумов , что Aorus Elite Ax z690 очень плохо гонит DDR5 и крайне редко получается даже взять 6000Мгц. Подключил, обновил сначала биос до последнего f7 - действительно ничего не работало, даже XMP профиль моих Kingston Renegade XMP 6000. Долго провозился, поставил биос f20a - все заработало, даже ручками начал помаленьку настраивать, без ошибок TM5
#77

Добавлено спустя 57 минут 21 секунду:
У кого aorus платы, не было ошибок с софтом EasyTune? Бесконечно запускается. Такая надпись "Подождите EasyTune запускается заново"

Добавлено спустя 45 секунд:
Такая же история с SIV

там DDR-5 на платформе Intel. Статистика разгона, советы, обсуждение результатов. #17797128 хвалебные отзывы( в плане работоспособности частот памяти) поются последней версии F20b биоса у гиг.

Плата z690 gaming x, столкнулся с тем что плата вдруг начинает сигналить пищалка, не нормальный писк как при включении, а какое то длинное жужание. Может возникать в любой момент, но через день-два-три работы компа, когда ютюб смотрю или по сайтам гуляю, бывает и в играх тоже. Комп стабилен, не перегревается, не вылетает ни где. Думал может тревога включена в биос или в проге SIV которая вентиляторами управляет, но вроде отключено везде и никаких сообщений не выдает на экран. Только писк, который лечится только перезагрузкой. Да и вместе с писком раскручивается на максимум вентилятор подключенный к разъему System 4, все остальные работают как обычно.

Что это может быть?


Было пару раз с SIV, но вылечилось, после пары перезагрузок или переустановки не помню точно.

Добавлено спустя 11 минут 44 секунды:

Да вентили отдельно настраивать надо и в биос и в SIV. В биос вроде можно импортировать прифили настройки с компа. Т.е. на компе настроить, сохранить профили под каждый вентилятор и потом в биосе импортировать, как-то так но я не пробовал, примерно настроил как в SIV. У меня датчика видеокарты нет ни в SIV ни в биос, только pciex16 который под слотом стоит по нему и настроил корпусные вентияторы, но ему надо время чтобы прогреться от видеокарты 1-2 мин.

Hieronymos вышел новый биос F20b - пишут на нем разгон памяти еще подтянули.

про пищалку не знаю, по остальному с таким Всё о AMD Radeon RX 6600 XT | RX 6700 XT | RX 6800 | RX 6800 XT | RX 6900 XT - Navi 23 (XT), 22 (XT) и Navi 21 (XL, XT, XTX) 7nm RDNA2 #17784680 поэксперименть.
но может быть не всё так просто :

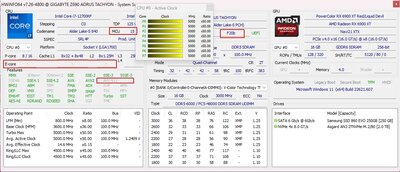

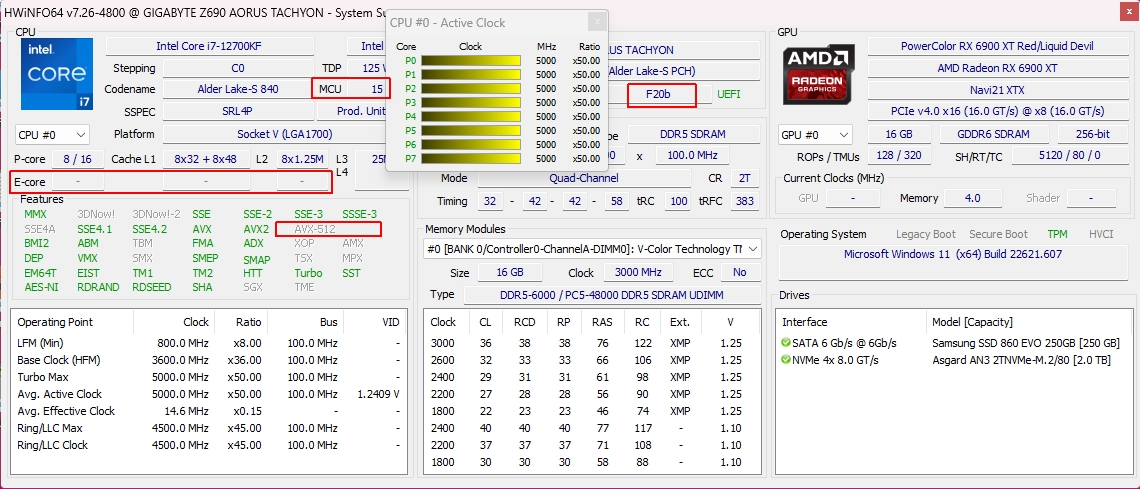

1/ не наблюдаю в биосе пункта с авх512(микрокод на 15 сменил↓, E ядра отключил↓ - толк =0↓).
2/ с показателями по аиде(Cache&MemoryBenchmark + PhotoWorxx) на этих новых частотах DDR-5 на платформе Intel. Статистика разгона, советы, обсуждение результатов. #17797696 Vs свои прошлые результаты на частоте ниже.
3/ мне чтот не везёт с 20ми биосами ибо не работает 6900XT(нвидиа работает) в первом x16 PCI-e слоте(во втором норм, но x8↓)

Буду щупать

Добавлено спустя 35 минут 19 секунд:
Поставил f20b - очень много настроек добавили по памяти, отдельная вкладка тренировки памяти, где куча настроек

Hieronymos супер, если не сложно выложите скриншоты.

там главное Round Trip Latency включить, остальное можно(пока) не трогать.

Есть у кого стабильные тайминги 6000-6400 на биос f20b? Че то с переходом на него ошибки посыпали. Плашки kingstone renegade 6000xmp на хуниксах

Добавлено спустя 2 минуты 3 секунды:

Без проблем)

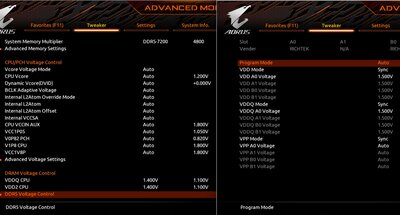

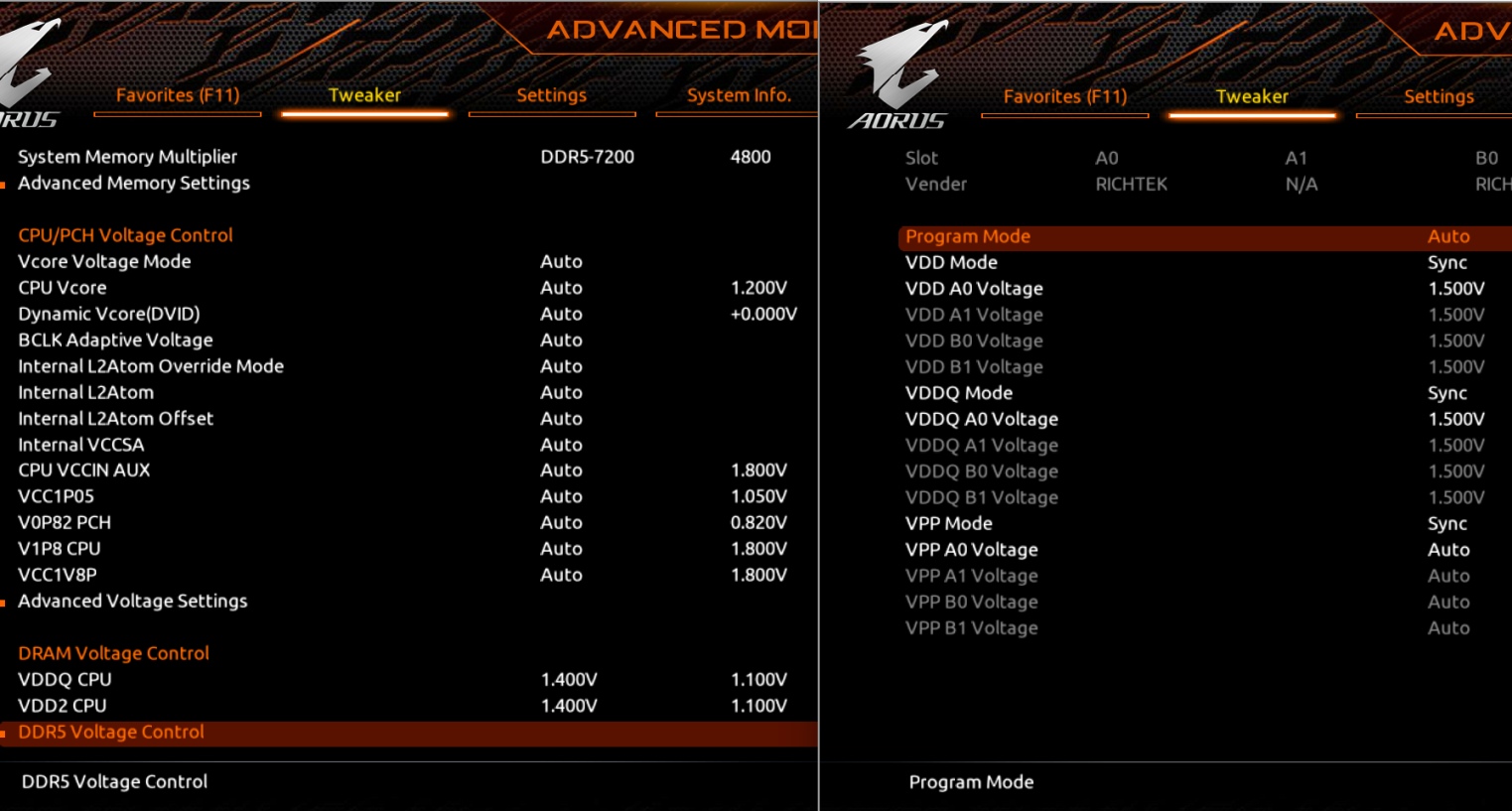

сделай проще. ставь вольтаж на память 1.5(или 1.4) на Vdd/VddQ=VDD2CPU=1.4v и найди макс частоту на авто таймингах.

Сейчас поставил XMP и обнаружил, что даже на нём ошибки, че то я в шоке)

да странно, но не беда, пробуй своё ХМП+ как я сказал и как я сказал без XMP и тогда уже +- будет ясность. + за темпой следи у плашек.

Глухой телефон, вообще никакая частота не стартует

Добавлено спустя 7 минут 25 секунд:
После того как убрал лимиты - поперло

Добавлено спустя 3 минуты 27 секунд:
6000-6200 - включилось

Добавлено спустя 3 минуты 2 секунды:
Но я на ней на f20a гнал до 6800) правда не стабильно, но всё же. 6400 шло

ты надеюсь биос свой настроенный сохраняешь прежде чем в эксперименты кидаешься, ну чтоб восстановить былое величие, если что

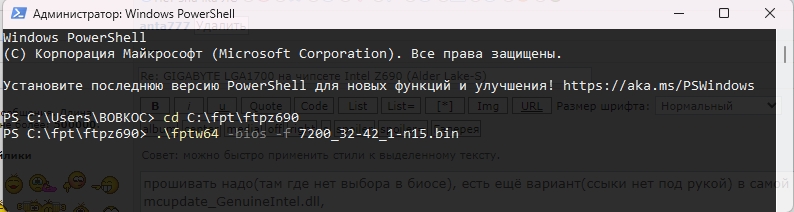

также вариант с fpt из под винды:
1. сохранять посредством FPT https://disk.yandex.ru/d/uKA_2jUewIVdHg свой нынешний биос без ME, но прежде выставив Memory Boot Mode в авто(а не Disable Fast Boot)
.\fptw64 -bios -d backup.bin или любое свое название вместо backup.bin
2. можно и микрокод в MMTool5(входит в https://disk.yandex.ru/d/Mv7lOS56FE-KLw там же и AMIBCP) поменять(удалив ненужный) на нужный Модификация UEFI BIOS. Софт для работы. #17798133 и сохранив.
3. прошивать посредством FPT биос без ME
.\fptw64 -bios -f backup.bin или любое свое название вместо backup.bin

Собственно да, на f20 a откатился - всё без ошибок в tm5. Не знаю даже что за настройки влияют в новом биосе на стабильность. Будем ждать...

товарищи, перечитал всю тему, но так и не нашел ответа. материнка Z690 Aorus Elite DDR4, версия биоса F7. реально ли разогнать по шине i5 12400? не вижу подходящих настроек в биосе. может, на какой другой версии (на более ранней) они встречались?

Привет. Z690 aorus elite ddr4 у всех не заходит в новый раздел memory training settings на биосе f20b?

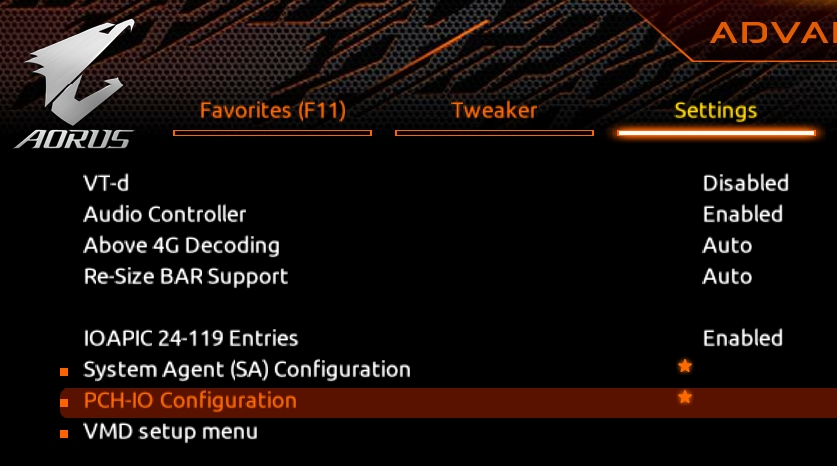

по идее нет ибо у гиги нет(вроде) мамань с DDR4, что могут разгон по шине на неразгонных камнях. что значит не заходит? там, по идее, просто поменялось чутка на что нажимать(поиск-> vmd->VMD Configuration->Esc), чтоб скрытое показалось. А вообще, может это меню(memory training settings) уже и не скрытое в этом биосе, по крайней мере у DDR5 мамань оно теперь открыто(но для DDR5 оно своё отдельное, соотв для обладателей DDR4 мамань бесполезно, может потому и не открывается ).
+может быть ещё вариант (поиск-> vmd->VMD Configuration->Esc->Esc и добавить(если будет) в избранное(Insert'ом) SA&PCH Configuration и там уже будет куча мала всего.

Может кто подскажет, подключаю спикер от старой платы асус и он не работает. Еле слышны только какие-то трески при старте пк. Хотелось бы подключить чтобы работал нормально. Плата aorus master
