Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Процессоры Intel Core 13th/14th Gen (Raptor Lake-S/Raptor Lake-S Refresh - LGA1700) #18361827

Spectrum - нет, а вручную задаеш 100 - получаеш 99 в ос!

Nikolayovich 100,2 задайте..

Эта погрешность везде так, так показывает мониторинг, посмотрите у других, у них так же, это норма

Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17966058

И?

BY_Pashka
Подскажите, как правильно искать мин. и оптимальные напряжения на вдд2 и тх, вддк, если вдд найдено?

Nikolayovich Я же писал..
VDDQ= VDD-0.08
VDD2CPU= +/- VDDQ (может немного завышаться или проседать от выставленного в БИОС)
VDD_Tx= для 6400 хватало 1,21-1,23, в зависимости от памяти и таймингов. На 7400 могло работать на 1,28, например, а на 1,27 или 1,29 уже нестаб. Ловить нужно.
Для больших частот ищется по +0,2/0.3 V для каждых 200 Мгц к частоте памяти.
SA= 1,15/1,17 хватает плоть до 7400, для стокового 0,976 вполне хватает для частоты 6400.

А чем и как его ловить, бо ловить по времени, то как по мне - какая то ерунда, у меня сейчас ввд2=тх=1,4 В и стоят в авто, и все стабильно, но хотелось понизить тх, бо многовато.

Нет. На последнем биосе частоты не фиксировались ни при каких сочетаниях настроек. Откатывал на "последнюю" версию в которой еще НЕ содержались "фиксы" от деградации - на том биосе частоты в винде застыли, но тоже были не "округленные".
Меня эти приколы не устроили и я сдал Асрок в Озон по причине "не подошла" (специально тестил все в "первые 7 дней" от момента получения чтобы вернуть если что то подойдет не так), её приняли и я забрал Гигабайт (заказывал параллельно как альтернативу Асроку если с ним что то пойдет не так) - на гиге на всех биосах все работает в плане применения настроек и ожидаемого результата от их изменения, но сама логика биоса тут более мудреная чем у Асрока и МСИ.
В HWInfo у гиги все частоты округлены (p ядра - 5600), а по мониторингу РиваТюнер в играх почему то завышенные цифры, показывает 5630 вроде бы, может особенность Ривы или настройки в МСИ АБ нужно какие то поменять - не занимался особо этим.

А вы это пробовали, она совсем по другому работает и все норм.

Я так понял, что этот баг у всех, только у меня Рива - занижает.

Ну я все написал- далее удача в ваших руках. Начните с VDD2: понизить от VDD минус 0,08 V, тестить на стаб. Если будет стаб, то переходите к Тх.
Поставите 1,28 и в тест. Если нестаб, то ставьте 1,27 или 1,29- проверять надо.

Меня больше интересует тх, с вдд2 - проще.

Пробовал. На последнем биосе ничего не менялось. На "предпредпоследнем" частоты фиксировались на обоих профилях.

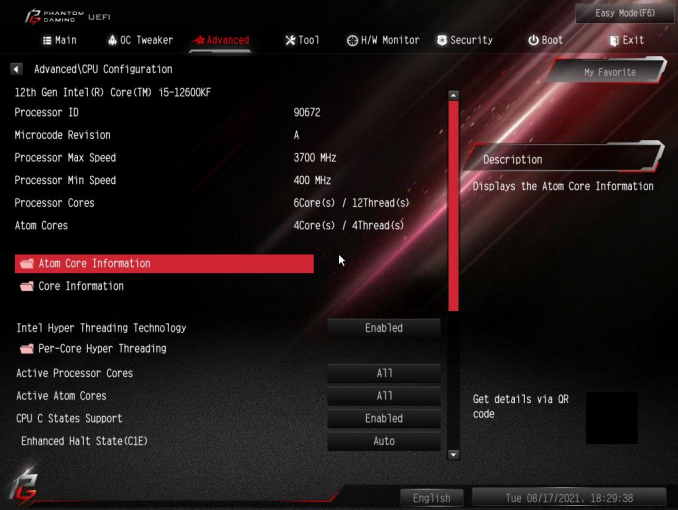

Всем привет, не могу отключить энергосбережение С1state, в мануале материнской платы такой пункт есть в bios, а у меня на последней версии bios только C6,С7 и полное отключение C states. Хочу зафиксировать частоты ядер в простое, но даже при полном отключении C states C1 работает. Может кто знает как отключить по другому его, или все-таки нужно откатывать bios на более раннюю версию? Материнская плата Asrock z690 pg velocita

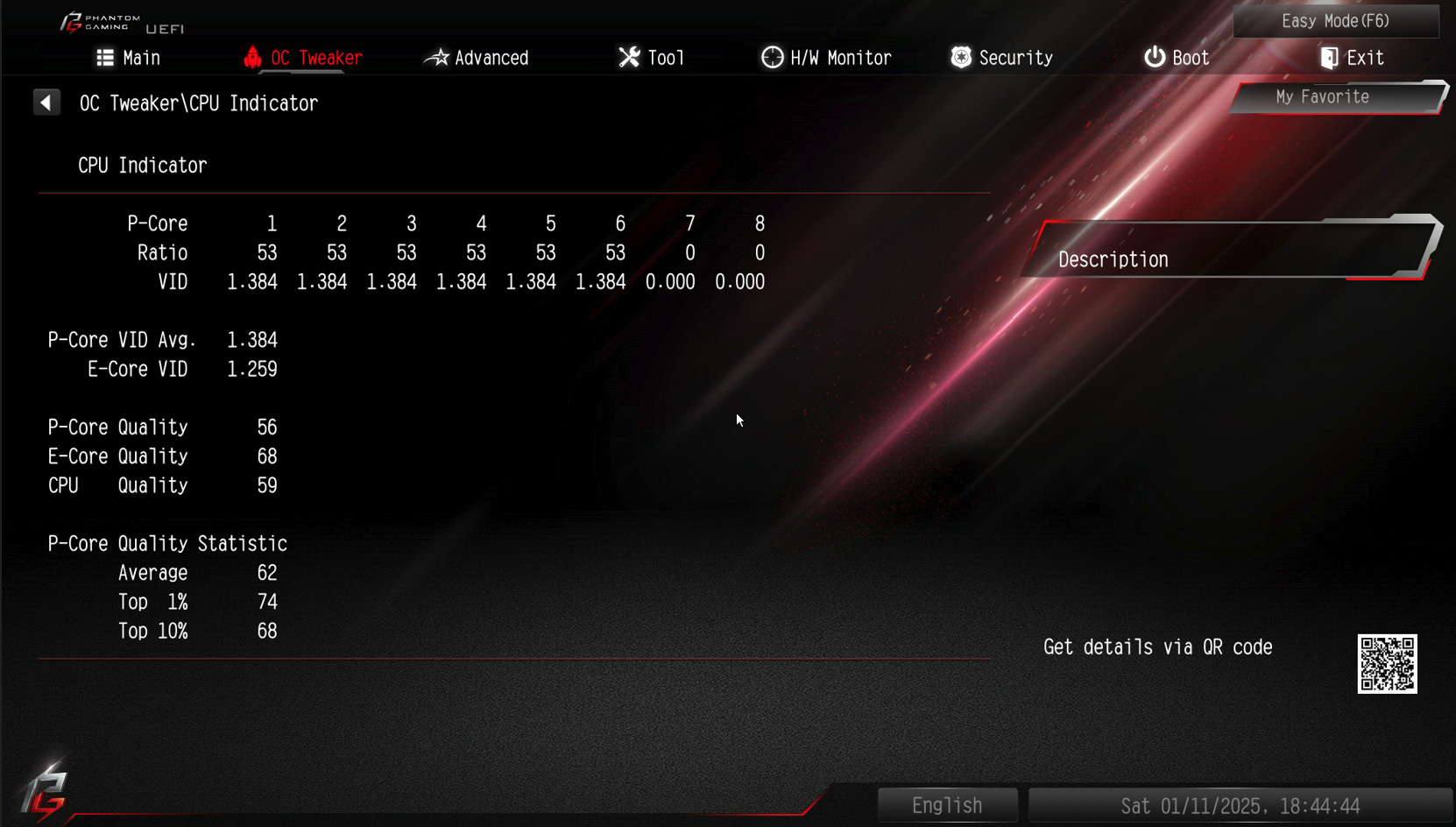

как интерпретировать cpu quality у AsRock, какие значения считаются плохими/средними/хорошими и на что это влияет?

Так там же, написано среднее значение для твоего проца, топ 1% и т.д. Чем выше значение, тем меньше требуется напряжения Vcore для достижения его максимальной частоты, соответственно можно выше поднять частоты при разгоне

т.е. вот там написано 62 это типа среднее, 68 это топ10% и 74 это топ1%, а у меня показывает 83, это что прям какой-то суперудачный что ли? Проц 14600KF, ну и VID показывает 1.219, это разве очень хороший результат?

Да, очень удачный проц. У меня при 1.3 В работает на 5.4/4.2/5.0. У тебя на 1.2 будет работать на такой частоте, может и ниже

А возможно, что при 7400, SA требует около 1 В?
