Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

Полярность соблюдена при подключении?

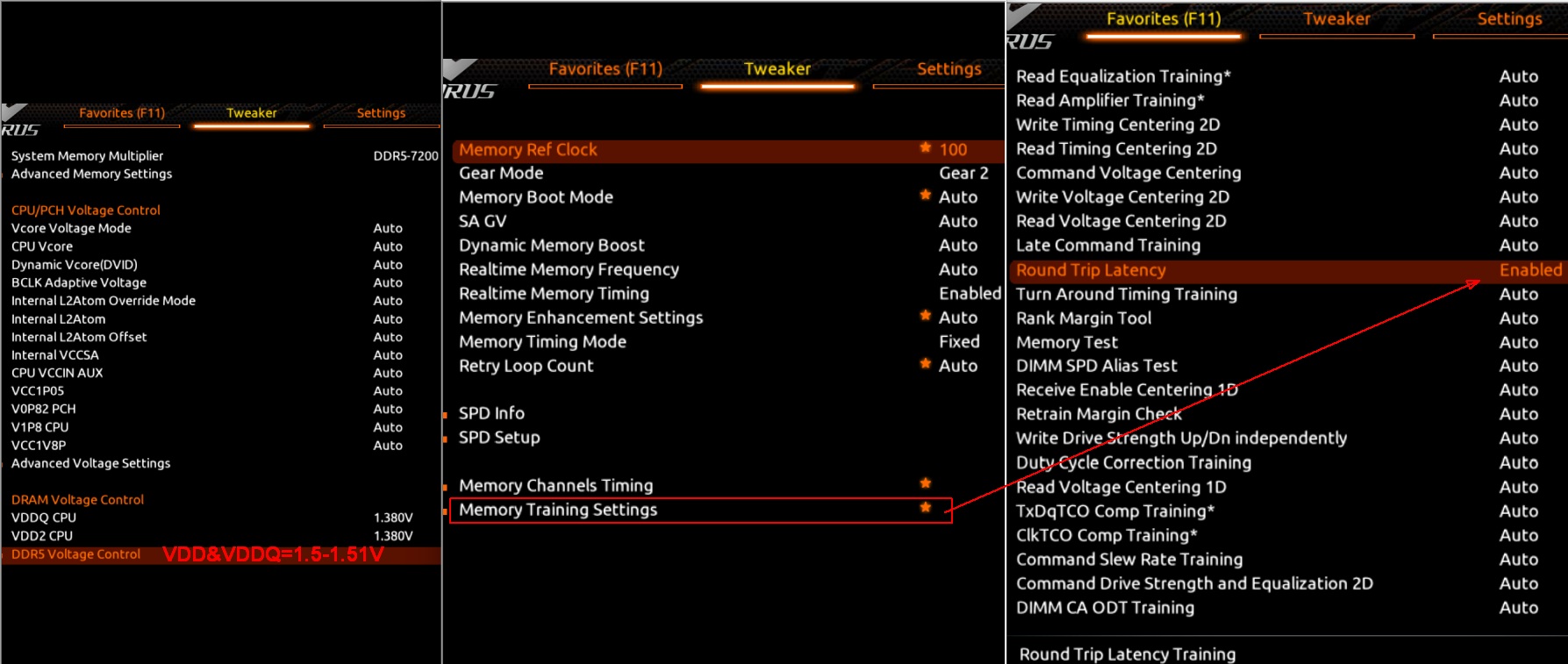

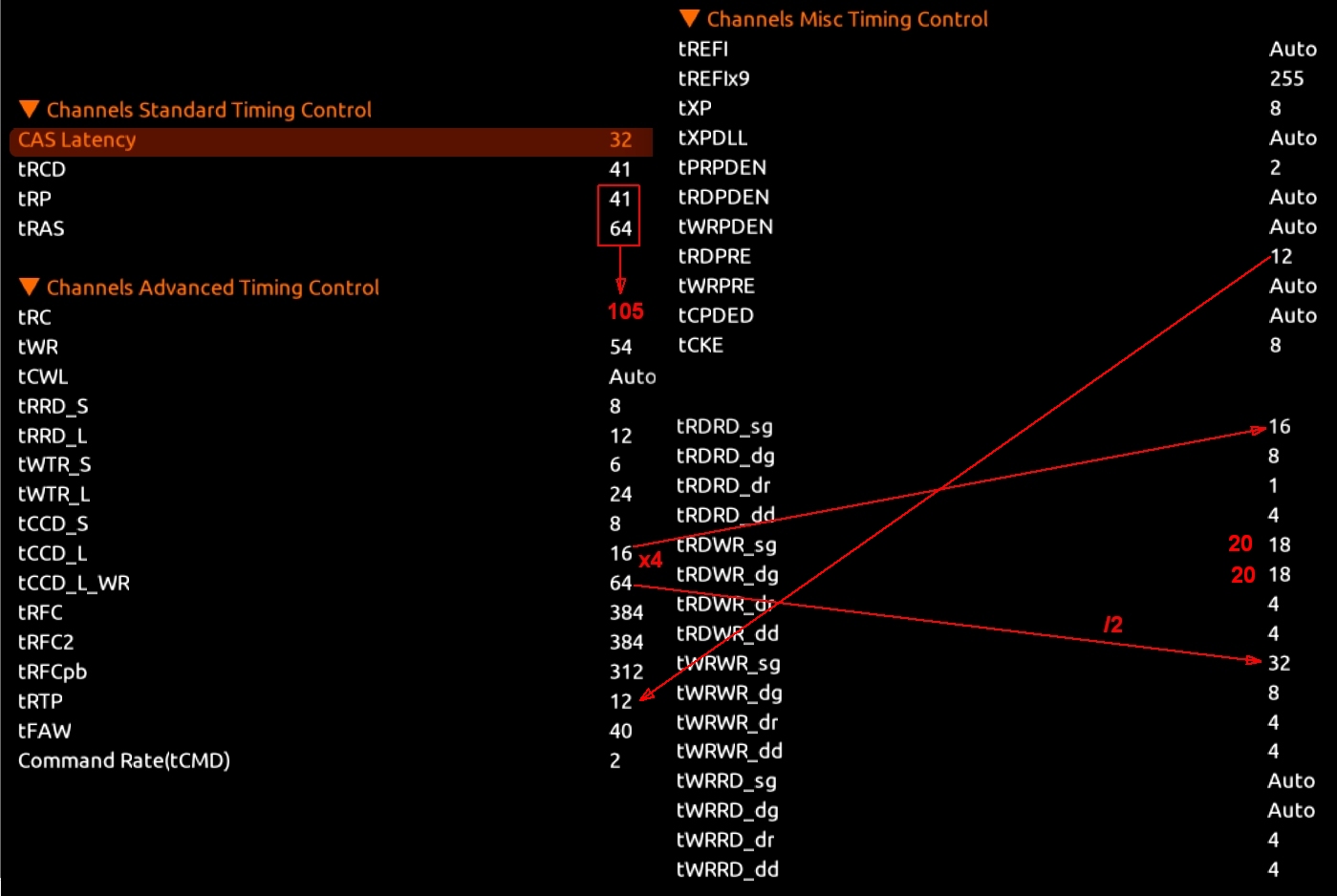

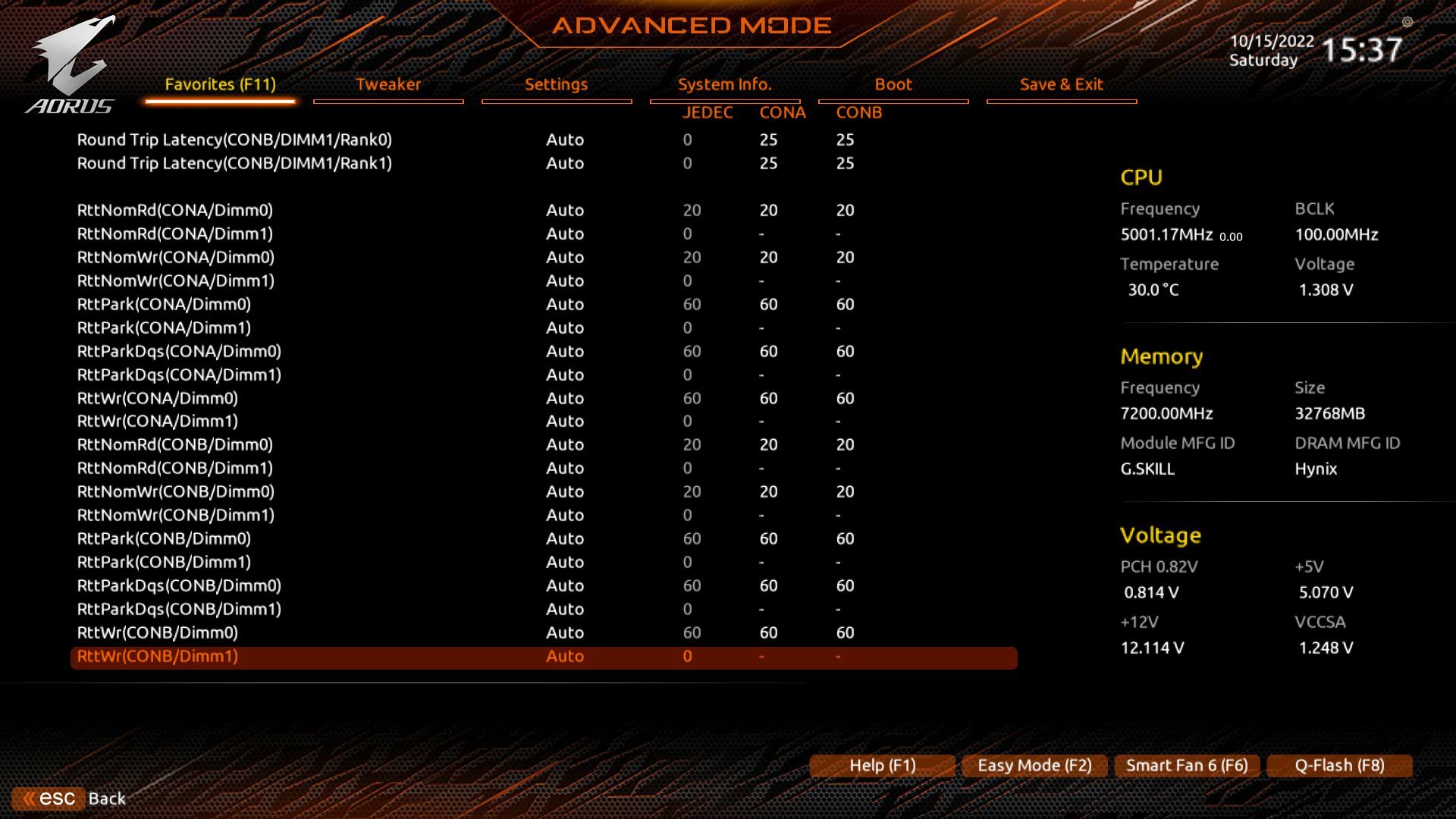

предлагаю такой↓ первоначальный канон в поисках макс частоты(6600,6800,7000,7200 ) на гигах с биосом 20b + 2х16Gb на Hynix M-die
+ исходя из DDR-5 на платформе Intel. Статистика разгона, советы, обсуждение результатов. #17800103

ааа да, у кого АМДвидюха_x16 c Pci-e 4.0+20биос всё ли у вас нормально? а то у меня не всё так просто Модификация UEFI BIOS. Софт для работы. #17801479

Лучше выставлять вторички и третички с запасом.

Гигабайт какое же ты недоразумение.. z690 aorus master + память Renegade 6400
Поставил F20b , чёрный экран иногда(просто черный перед биосом) и висит, ничего не происходит.
не стартует ни 6000 не 6400, вообще никак.(просто из дефолта включаю XMP)
На F20a 6000 работает стабильно(второй профиль), а вот 6400 запускается но тесты не проходит.

Такое ощущение что гигабайт вообще не тестирует и не проверяет, то что они выкладывают.
Бадаюсь с техподдержкой результата нет, отвечают неделями
Память заявлена в QVL листе
По сути наверное можно возвращать продукт как не соответствующий заявленным характеристикам
Год ребят, год они не могут вообще довести до ума свои биосы, на первых версиях вообще была лютая дичь

О, вы сильно ошибаетесь. Их БИОС для новых систем превратились в УГ ещё c выходом ZEN. Вечный "SkyLake" видимо сократил отдел разработки.

Yankey007 такие же посты есть в теме с Асусом) и MSI
доводить вам ручками придется, у меня конкретно с Мастером проблем не было, отличная плата была.

незнаю, может от экземпляра зависит, но тогда получается разные компоненты используются? поддержка кстати запросила SN платы

А пробовал я все биосы вообще все, F8 (все их беты) и в итоге запускалось 6400 только на F20a , но они не стабильны и тест аиды тот же идёт около 3 мин и дальше крашится.. F20b вообще полнейшее недоразумение не стартует даже на 6000mhz

проверь что будет на F20b при картинках вышерекомендуемых
а ты где вопросы им задаёшь, а то я отписался по своей проблеме - тут https://esupport.gigabyte.com/ ибо еслиб не заморочка по видюхе с x8 вместо x16, то считай F20b - идеальный биос для меня(ну разве что СR1 не работает, но может, просто, я пока не догоняю условия его работы на этом биосе, + avx512 выпилили к выбору)

Гайс, доброго времени суток. Надоело сидеть на XMP профиле и хочется погнать хотя бы на 3733, но до этого сидел на АМД и пользовался калькулятором + потом подбирал ручками, но на Интеле не знаю с чего начать и как, куда двигаться по разгону памяти. Есть какие-нибудь нубские гайды?

DDR-4 на платформах Intel. Статистика разгона, советы, обсуждение результатов. #17650730

Что в нем хорошего? Avx 0 - только с бубнами, ring только на 3600 работает. Вообще хуже гигабайта сейчас плат наверно нет. Не понятно как они биосы тестируют и умудряются портить то, что работает. На f20a проблем, кроме avx, не было. Память стабильно на 4000 работает, а на f20b она выше 3800 даже не стартует. Поддержка только руками разводит) Наверно пора плату в помойку выбросить и купить что нить нормальное)

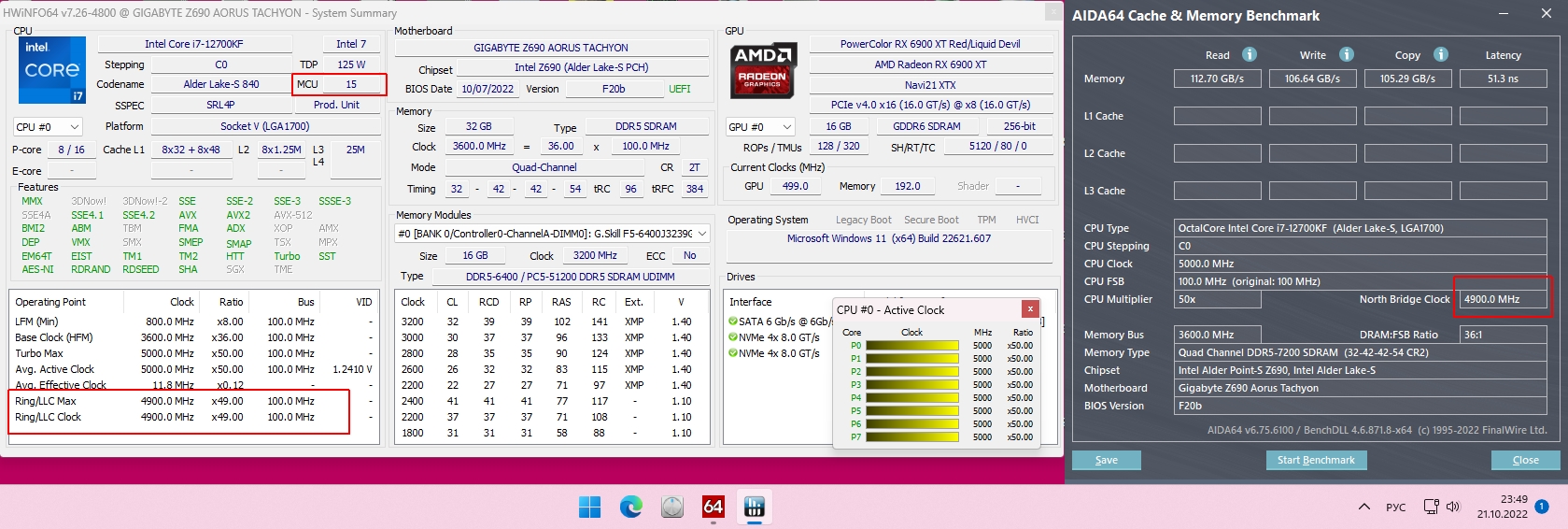

ну я за мамани с DDR5 разговоры разговариваю + я себе микрокод сменил на 15(вместо 26го), + проблем по рингу до +- 4800 не наблюдаю↓, но реально пользую 4500.

Сюда и пишу им, допытываю их с их отвратным биосом, но отвечают раз в неделю в лучшем случае..
полностью согласен говно полное этот гнилобайт, последний биос ваще просто как можно было сделать такое, висит на старте, память у меня даже на 6000 mhz не стартует, на F20a даже на 6400 стартовала но не стабильна..

Всем привет. Подскажите где можно скачать bios F20a для GIGABYTE Z690 AORUS ELITE AX. На оф. сайте доступен только F20b. Также мучаюсь с этим bios уже 2-й день. Память Kingston FURY Renegade Silver [KF560C32RSK2-32] 32 ГБ не хочет стабильно работать на 6000. Не получается подобрать рабочую конфигурацию. Замучали BSOD, зависания и вылеты в играх.

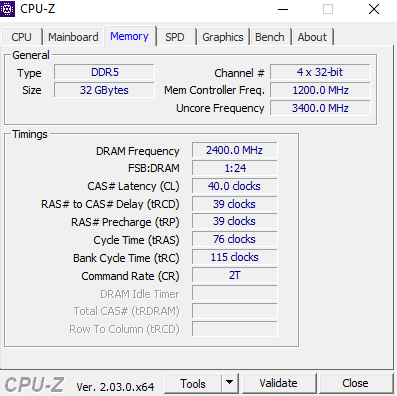

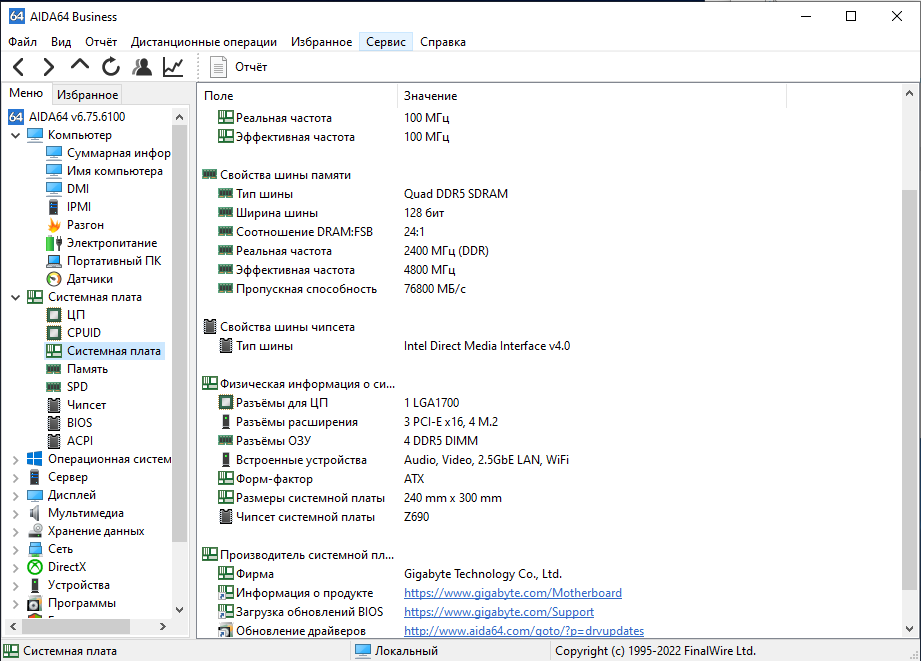

Также не могу понять, почему ОС определяет 2 планки ОЗу в 2 и 4 слоте, как 4-х канальный режим работы. У кого-нибудь такое наблюдается?

вот на этой странице:
https://www.aorus.com/ru-ru/motherboard ... 1x/Support

прямая ссылка:
https://download.gigabyte.com/FileList/ ... x_f20a.zip


З.Ы.

Приветствую.
проблема с настройкой кулеров, материнка Gaming x ddr5.
у меня корпусные кулеры 2 пин, скорость вращения не отображается, но она регулируется pwm (корпус aerocool graphite).

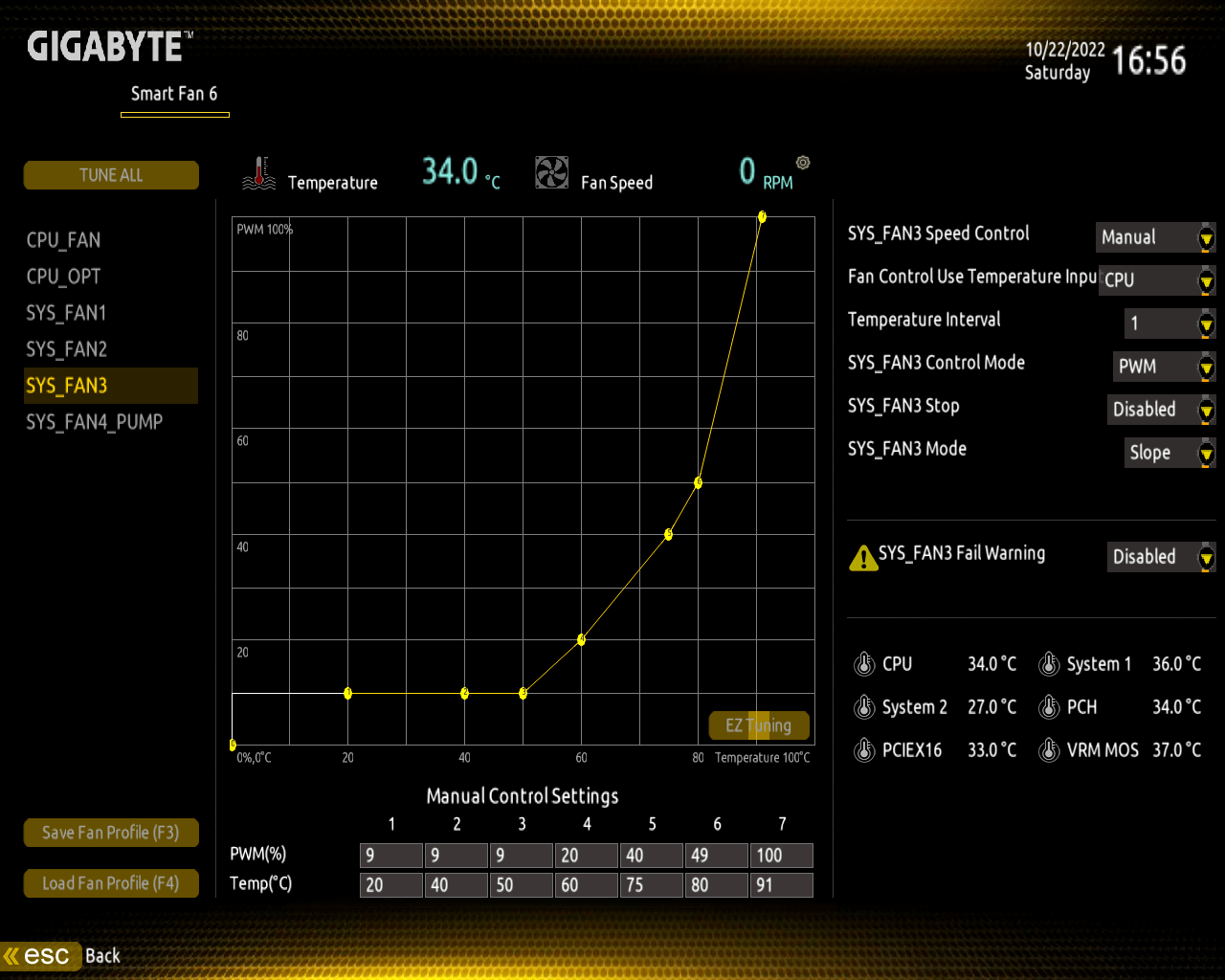

в биосе настраиваю кривую вращения корпусных вентиляторов (проверял, кулеры меняют скорость вращения при изменении режима).
при выходе из биоса и до того момента, когда еще можно зайти в биос вентиляторы работают тихо, но в момент, когда возможность зайти в биос пропадает и начинает крутиться кружок загрузки под логотипом Gigabyte, корпусные вентиляторы разгоняются до околомаксимальных оборотов и так работают все время. Утилитой System information viewer их работу регулировать не получается, никакой реакции.
почему так может быть, есть у кого-то идеи?

Конечно. И наоборот пробовал.

У меня тут новая проблема. Купил SSD Nvme, переустановил винду и вылезло такое. Не знаю как исправить и что это может кто знает. Может конечно и не в нем дело, но не было раньше

Спасибо.

Добавлено спустя 2 минуты 10 секунд:
Подскажите, пожалуйста по настройкам разгона ОЗУ на bios F20a для GIGABYTE Z690 AORUS ELITE AX. Память Kingston FURY Renegade Silver [KF560C32RSK2-32] (Hynix)

Какие напряжения нужно менять? Vdd/vddq в биосе в 2 местах: ddr5 voltage control и dram voltage control. Какие нужно менять и в чем разница?

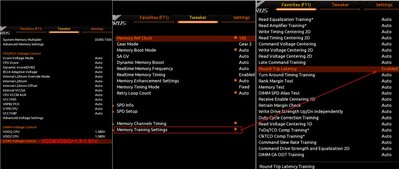

если она на хиниксах(справа в биосе написано https://forums.overclockers.ru/download ... &mode=view ), то, чтот в этом GIGABYTE LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17802200 духе пробуй меняя частоту. и лучше на 20b
а может биос другой просто поставил?

motan
Драйвера чипсета накатите.
