да эти квад дуалы режимы капризные Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #17137395

Каким образом, если дрожание фазы ко всем компонентам приходит одинаковое, т.к. все тактируется одной базовой частотой?! Какое дело компонентам до того, что один такт оказался децл длиннее другого? На мой взгляд, никакого, если конечно компоненты не работают на пределах (хотя это будет уже явно за пределами) своих возможностей. Хотя кто я такой, у меня нет профильного образования.

VK239 замахался я с dsdt пока чистил собирая хакинтош на x79. Сложно без опыта... Но сделал... Удобнее всего это из под mac os делать, надо будет глянуть актуальные инструменты под Винду или Линукс.. Может кто из хакинтошеиков чё подскажет..
а вот кстати может улучшить инициализацию устройств и скорость загрузки

Всё так и есть. Уменьшается спектральная плотность мощности. Поэтому на резонансных цепях, например, питания, типа дорожка-керамический конденсатор, выделенная амплитуда напряжения также уменьшается. Керамика очень высокодобротная, поэтому получаются резонансы с узкой полосой.

В цифровой технике одна из основных проблем отказов (сбоев) - помехи в питании = сигнале. И чем меньше амплитуда напряжения помехи, тем лучше.
Как-то раз приходилось ремонтировать плату заводского измерительного прибора, в котором постоянно наблюдались сбои и ошибки. Причём при вытаскивании некоторых модулей ошибка пропадала.
Как оказалось, из-за грубых ошибок фильтрации питания и разводки земли помеха с частотой тактового генератора многократно усиливалась пропорционально количеству подключенных устройств. В конце концов амплитуда помехи достигала критического уровня и на резонасной частоте фильтра питания одной из микросхем и наступали сбои.
Если там бы применялись технологии SSC, то сбоев бы замечено не было.

вот тут я мучался https://4pda.ru/forum/index.php?showtopic=980160&view=findpost&p=93023377
На Ютубе инфа тоже есть

MichaelF, он имел ввиду передачу данных с использованием радиомодуляции или без синхронизации. Естественно, что в материнских платах с SSC всё жестко должно быть засинхронизировано, линии передачи хорошо согласованы и т.д. В этом случае негативна от дрожания фазы должно быть немного.

mepavel, вам надо в Асустек или MSI идти работать. А то они, тупые, не знают, что смазывание фронтов прямоугольных импульсов "спред спектрумом" идёт во благо стабильности, и часто блокируют эту полезную фичу при активации оверклокинга...

а правда что до сих пор на TF/F8 включение от кнопки до биоса ~23 сек ?
на машинистах от этого уже давно как-то избавились.. у нас 10-13 сек...
что, никто не может взять биос от машинста и с сохранением платозависимых модулей засунуть его в TF ?
я для машиниста уже столько биосов адаптировал.. от TF, BQ36, ZX-DU99D4, X99-T8D..

======================================================
======================================================

https://yadi.sk/d/L4tYawyHDlsDsw

Bios для платы Machinist X99Z v102 (Runing X99Z v102)
версия BIOS Date: 06/09/2020

Изменения:
Из основу взят биос C612RD23 от https://github.com/BIOS-iEngineer/MACHINIST-X99ZV102
плюс исправления от iEngineer в Me Region (1MBBS,50Mhz,Dual Speed,100.0Mhz)
удалено очень много (их осталось 177, а было 292) "не нужных" модулей из биоса (возможны глюки)
удален микрокод 306F2 и вшит андервольт "v3x2_50_vcc 70-50-50-1.7"
РАБОТАЕТ СБРОС БИОСА С ПОМОЩЬЮ ПЕРЕМЫЧКИ (полностью обесточьте плату)
не резервируется память в винде
включение и перезагрузка где-то 10 секунд
включен COD, Early Snoop, CMD Normalization
добавлены драйвера на сетевую для загрузки по сети,
видит все диски (sata,nvme,m2sata), работает FanSpeed, S3, WOL, работает без видеокарты

Изменения в update 7:
За основу взят биос C612RD24 от https://github.com/BIOS-iEngineer/MACHINIST-X99ZV102
заменен драйвер с понижением частоты шины "v3x2_50_vcc 75-60-90-1.5 my fixNB" + ser8989 (75-60)
загружается с EFI
вшит SLIC для офлайновой активации винды

Изменения в update 8:
выключен COD, Early Snoop, CMD Normalization
выключен в ME QUAD read/write
обновлены драйвера RAID для SATA дисков
EFI Intel VROC for SATA - 7.0.0.2086

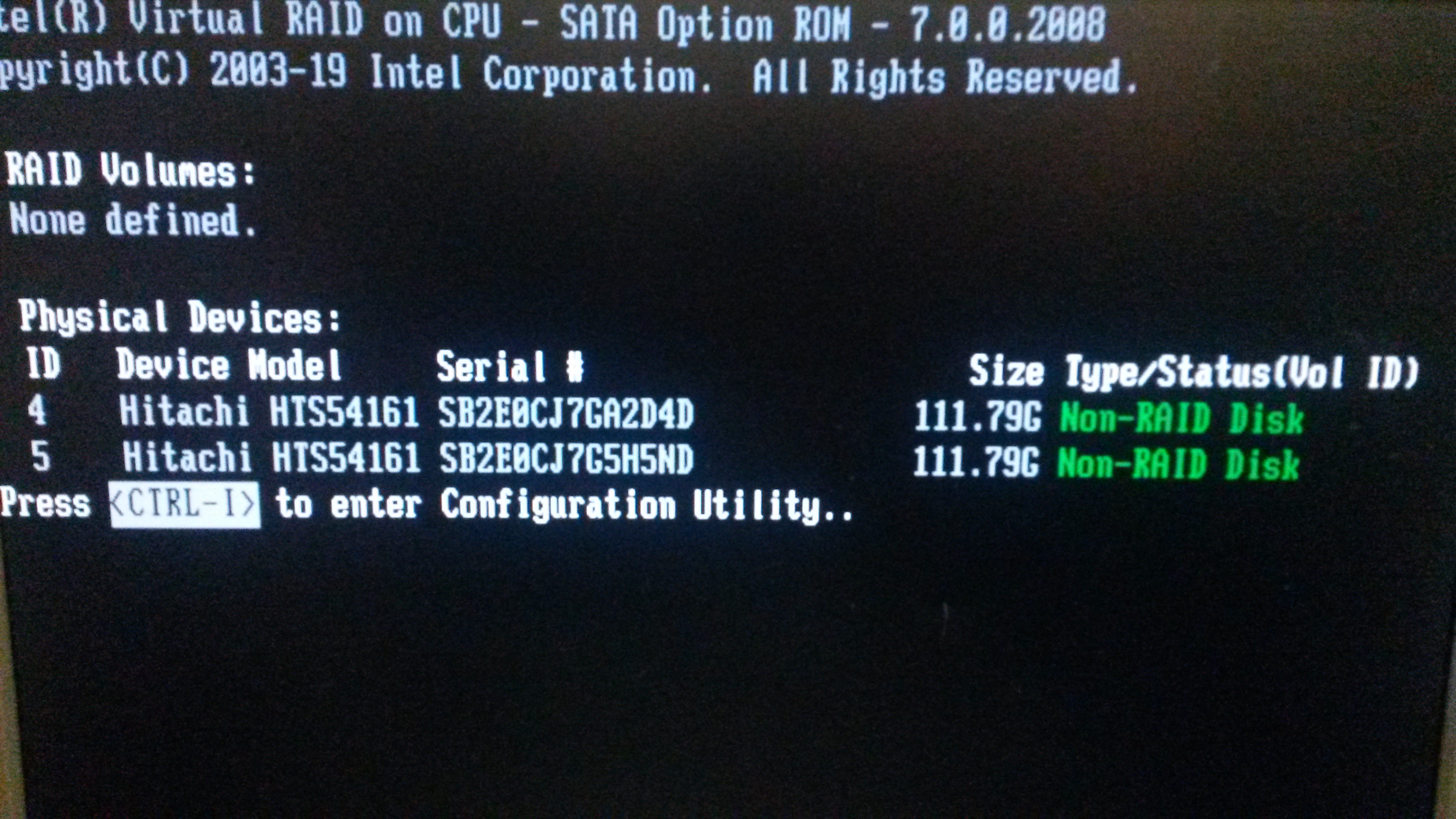

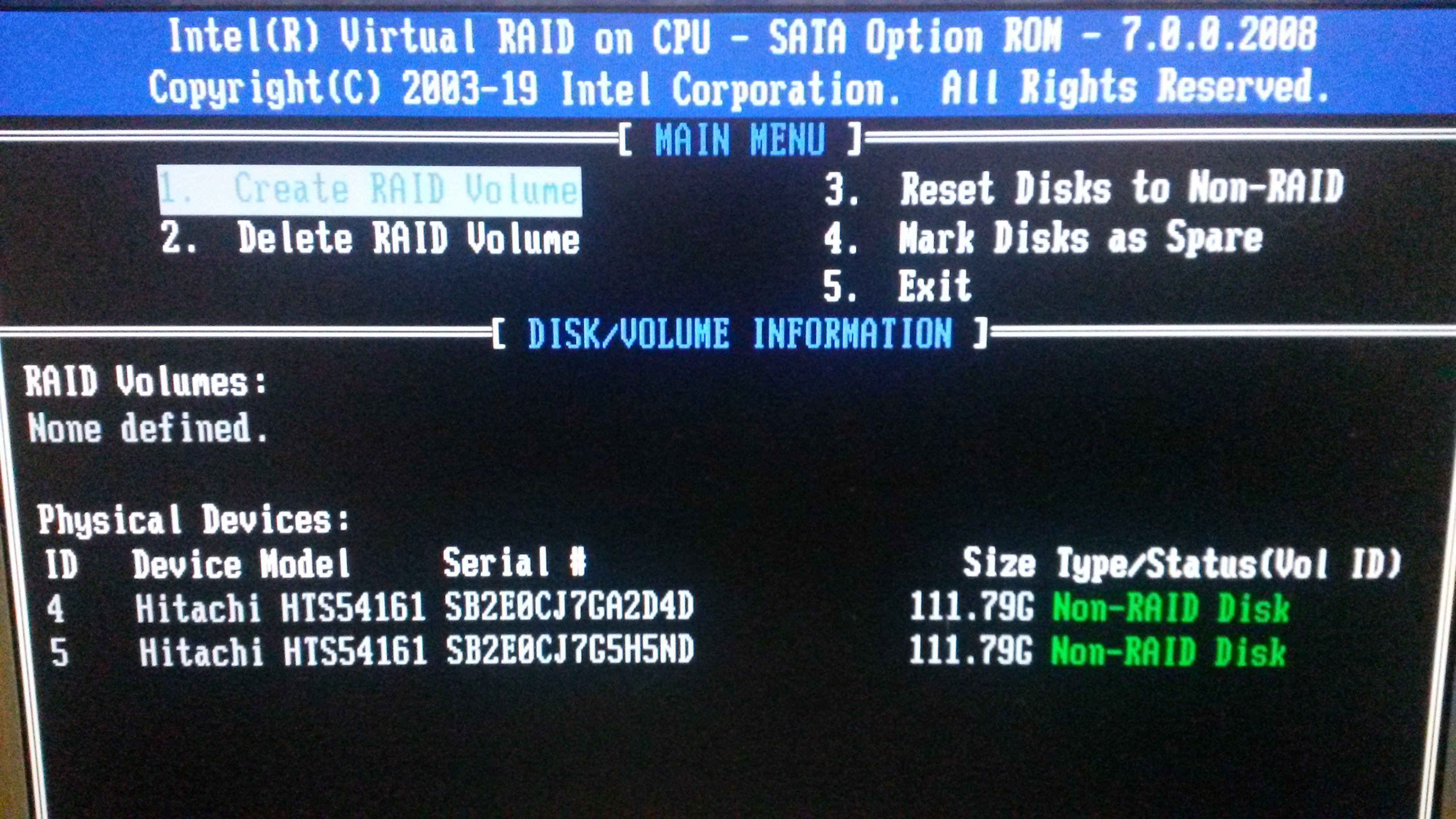

OROM Intel VROC for SATA - 7.0.0.2008

Изменения в update 9:
EFI Intel VROC for SATA - 7.5.0.1030
вернул все микрокоды для Xeon v3, v4 и инженерных образцов

Изменения в update 10:
Bug fixed in the work of USB ports.

Проверено мной на обычной X99z V102 и белой X99-K9

--------------------------
x99z102-06-09-2020-Vasiliy-Temnikov_update_10-all_SLIC-noquad_raid70_with_originalME.rom
эту версию можно шить без программатора (но можно и программатором)
но шина будет 99.8
в ней оставлен оригинальный МЕ регион от K9
--------------------------

Нужно прошивать программатором!
1. Вынуть провод из блока питания
2. Прошить биос программатором
3. Сразу после прошивки _обязательно_ сделать сброс перемычкой (иначе частота шины будет 99,8)!
4. Воткнуть провод в блок питания и включать. Настройки будут применены сразу.
5. Также после прошивки AFUWIN нужно тоже сделать сброс перемычкой.

Сделал биос к моему Дню Рождения, которое у меня 6 сентября

Мод биоса сделал Vasiliy Temnikov (VK239) для себя и сайта overclockers.ru

При размещении на других ресурсах указывайте первоисточник !

для желающих продонатить yandex-кошелек 41001852642663



======================================================
======================================================

Лайт-Версия биоса HNX99F8_200525_kot_v005.bin
с обновленными драйверами на RAID
EFI Intel VROC for SATA - 7.5.0.1030
OROM Intel VROC for SATA - 7.0.0.2008

https://yadi.sk/d/62aal7z-T8a_VA

А задержка сигнала, проходящего по дорожкам между чипами ОЗУ и процессором, тоже тактируется? Всё было бы идеально, если бы не было задержек. А так, получается, что тактовые сигналы мы сдвигаем туда-сюда. А задержка, для которой калибруются тайминги записи/выборки данных, остаётся прежней и не зависит от тактовой частоты. Получается, данные были переданы одним чипом при одном значении фазы тактовой частоты. А пока сигнал прошёл по дорожкам и добрался до другого чипа, у него уже другое значение фазы тактовой частоты из-за spread spectrum.
Чипы на линии передачи данных вынуждены работать с дрожанием фаз сигналов относительно тактовой частоты, так как между моментом передачи и моментом приёма проходит время, необходимое на распространение и усиление сигнала, за которое их тактовая частота успевает меняется.

Кто-нибудь белый аналог X99Z V102 купил уже ?
https://www.aliexpress.com/item/1005001631682904.html
Она без батарейки что-ли ? Там походу на плате вообще места нет куда её вставить. Она настройки и время запоминает или только до отключения дежурки от БП ?

Там где раньше была батарейка, теперь пустое место


Добавлено спустя 23 минуты 12 секунд:

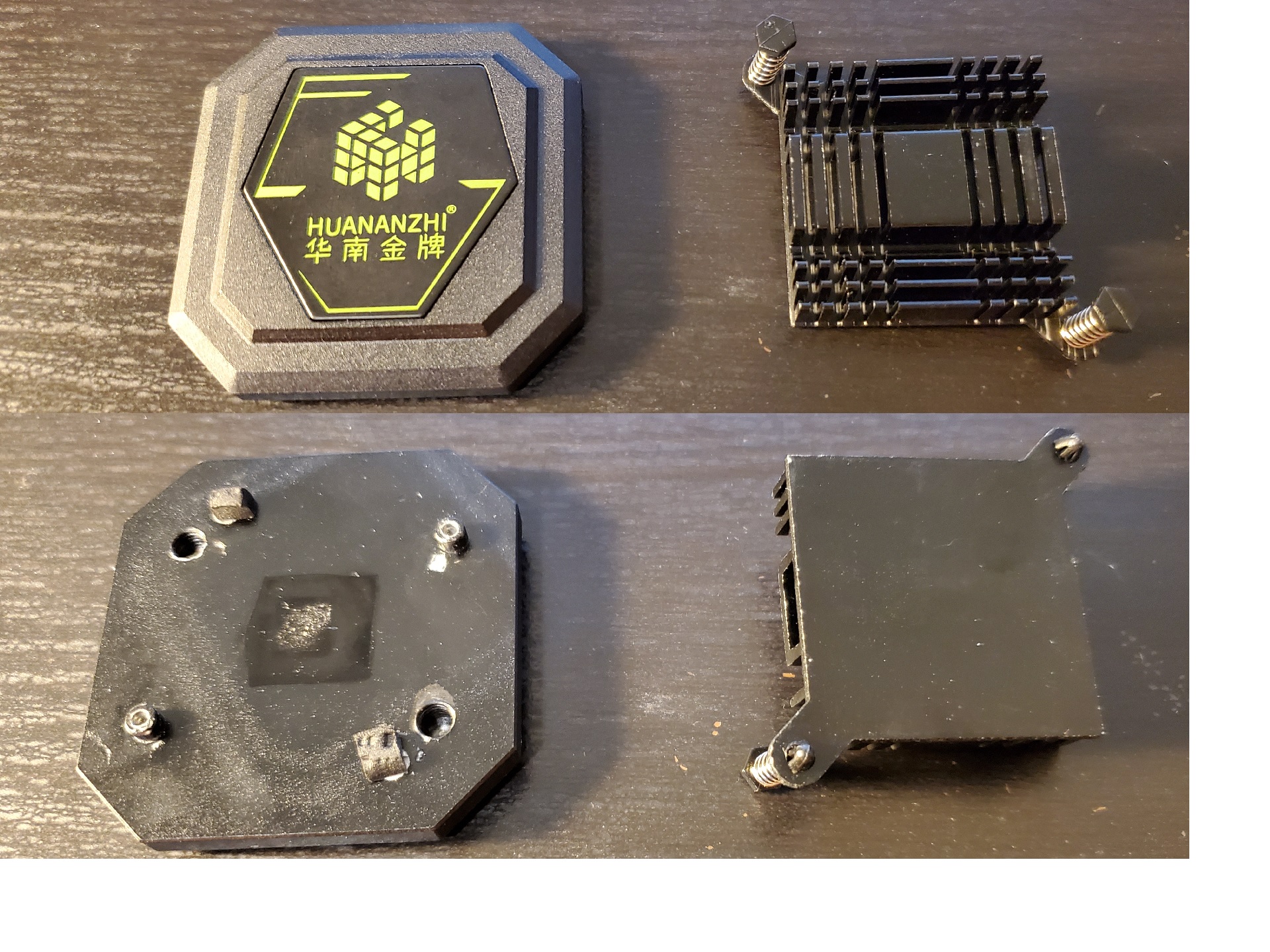

А я радиатор чипсета заменил чтобы можно было прищепкой подлезть. Родной радиатор всё равно был с расковыренными дырками, и прикрутить его на место с пружинками было невозможно. Вообще качество изготовления этого радиатора оставляет желать лучшего.

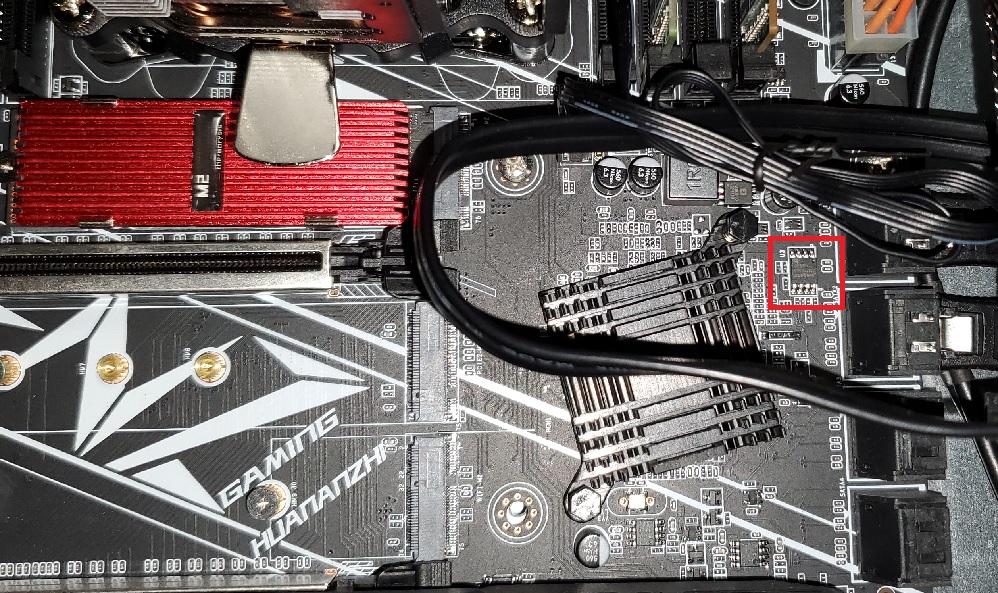

Новый радиатор теперь стоит криво, на другой паре дырок что на 59мм (на плате изначально две пары дырок под разные крепления радиаторов чипсета).

eugene159, там под LAN разъемом видна вертикальная держалка для батарейки.

а, ну тогда ок, а то я испугался что опять с экономили

Добавлено спустя 12 минут 23 секунды:

Да, субъективно хуанан дольше заводится машиниста.
А Вы не знаете случайно можно-ли на новых машинистах V102A, V104, K9 починить показометр TDP ? Вроде он не совсем дохлый, показывает, но сильно занижает. Может его через биос как-то откалибровать можно ?

Интересный термин "смазывание" фронтов. Что это такое и как это физически выглядит?
Если вход синхронизации осциллографа подключить к кварцевому генератору стабильной частоты до SSC, то на выходе SSC действительно увидим размытые фронты. Только в реальности фронты у сигнала будут обычные, просто изменяется в незначительных пределах период следования импульсов. На экране осциллографа мы увидим усредненную картину и всего-то. Полоса спектра естественно согласована со скоростью перестройки остальных тактовых генераторов. Никаких проблем и никаких смазанных фронтов.
Вы серьёзно считаете, что SSC придумали и включили по умолчанию, чтобы навредить стабильности даже без разгона?
А в ASUS и MSI сидят не тупые, там маркетологи чётко понимают, что оверклокеру главное поставить частотный рекорд, поэтому дрожание частоты такие люди не оценят от слова совсем)
Большинство оверклокеров, вообще не компетентны в радиоэлектронике и физике, хотя разумеется считают наоборот. Как показывает практика чем люди меньше знают, тем больше считают себя умными. Потому для таких "сильно разбирающихся" маркетологи и рекламируют твёрдотельные конденсаторы, радиаторы с теплотрубками на VRM и всякие "полезные" фичи в настройках BIOS. И да SSC - это зло.) Хотя по факту очень полезна, т.к. уменьшает амплитуду помехи в узкой полосе. Для китайских плат очень актуальна, т.к. на фильтрации питания там сплошная экономия. Снабберов, ферритовых бидов, фильтров подавления ЭМП, низкодобротных конденсаторов там практически нет в отличие от, например, интеловских материнских плат.

Добавлено спустя 14 минут 35 секунд:

Правильно, если бы не было задержек в линии передачи, то всё было волшебно. Но сам принцип обмена данных контроллера памяти с ОЗУ рассчитан на неизбежные задержки и в том числе дрожание фазы (частоты) в заданных пределах. Там главное требование, чтобы задержка сигнала по группе дорожек на материнской плате(передающих линий) была максимально одинаковая.

Добавлено спустя 7 минут 25 секунд:

Не засекал, но по моему зависит от количества модулей ОЗУ и устройств. Заметил, что много перфекционистов появилось, раз лишние 10 секунд загрузки становятся неприемлемыми. По идее для ускорения загрузки просто отключаются какие-то этапы самотестирования.

Ребят стоит оператива Kllisre (2x8 ГБ DDR4-2666 DDR4 SDRAM) @ 945 МГц вот с такими таймингами 13-13-13-31 (CL-RCD-RP-RAS) / 44-331-246-152-5-4-5-20 (RC-RFC1-RFC2-RFC4-RRDL-RRDS-CCDL-FAW). Стоит их еще ужимать или риск не загрузиться не оправдан? И если стоит то до каких значений это стоит делать?

Обновлю свой вопрос по двойному старту. Обнаружил, что с батарейкой и джамперами по обнулению биоса все нормально. Настройки биоса сохраняются. Время не слетает, а запускается с тем временем, когда был отключен от сети(для меня это странно ибо все мои компы чудесно считали время и отключеными от розетки). Кроме раздражающего двойного старта заметил, что еще очень долго отключается(уже моник давно погас,а веник еще что то шуршит).Он стартовал и отрубался на 771 сокете ощутимо быстрее. Есть какие идеи, может биос нужно где подкрутить?

Если и заниматься ужиманием таймингов, то как раз до того момента, пока плата перестанет загружаться. Это и будет означать, что вы нашли предельные значения конкретно для ваших планок.
По оперативке на китайских x99 есть отдельная тема.

Там разброс небольшой ведь, вы сами озвучивали проценты... Если от такой разницы у вас внезапно таймингов не хватает, значит вы их слишком сильно к пределу подвели. Пользоваться такой системой вы, скорее всего, не сможете, у вас при первой возможности все отвалится. Тупо из сна система не выйдет, если какой-то 1 МГц BCLK разрушает ваши тайминги. Я уважаю разгон, но это у вас не разгон уже, а идиотизм. Как я и сказал, это только на разогнанной до самого предела машине в предельных значениях будет какое-то значение иметь... Смысла использовать систему в таких условиях лично я не вижу.

В общем, у меня претензия только к самой постановке... Вы говорите, что ухудшается стабильность от этой настройки, а я - что у вас система уже априори нестабильна на своих настройках, если эта настройка просто столкнет систему в крэш. А если система стабильна, то и не столкнет.

А зачем его чистить то?)) Это для перфекционистов. От этого он быстрее работать не станет. Оптимизация дсдт сейчас больше актуально для ноутбуков. Все что нужно для РС уже можно сделать в самом загрузчике без ручных правок.
Из инструментария могу посоветовать вот эту утилитку для редактирования таблиц:
https://github.com/ic005k/QtiASL
И эту для редактирования plist файлов:
https://github.com/ic005k/PlistEDPlus
У первой аналогов под винду и нет, насколько я знаю. А удобнее второй я не встречал. Обе достаточно недавно вышли.
Если есть вопросы по хакинтошу пиши в личку Постараюсь помочь.
Этот форум просто очень неудобен в плане уведомлений и все адресуемые мне сообщения затеряются в гуще других. На том же лайве есть уведомления, когда к тебе обращаются на форуме или цитируют. Тут я такого не нашел.

на какой плате стоит память? я свою которая шла набором с x99m-g ужал до 11-10-10-25

Там по умолчанию ещё меньше - обычно около 0,25-0,5 МГц. Естественно, что если система работает на пределе, то дополнительная прибавка в частоте за счёт SSC может ухудшить стабильность. Здесь надо иди на компромисс между величиной помехи и нестабильностью из повышения частоты. Понятно, что если внутри компьютера все элементы хорошо защищены от ЭМ-помех (что на китайских платах встречается довольно редко), то функция SSC нужна лишь для уменьшения помех в эфире. Последнее тоже полезно.

Здравствуйте уважаемые знатоки !

Подскажите какого производителя надо выбирать для добавления SLIC в BIOS HUANANZHI X99-F8 ?
