Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

Господа, надежда только на вас.
Приобрел чудо в виде Z690 UD AX и 4 планки оперативы DDR5 по 8 гб.
Проблема в том что из игр (любых) выкидывает через 1-5 минут после запуска.
Гуглил, нашел что траблы с оперативкой. и правда заметил что работает она на частоте 4533 вместо 4800. Вытащил 2 планки. Остальные 2 стали работать на 4800, проблем с вылетами нет. При установке профиля XMP (с 4 планками) система не стратует. Вентиляторы крутятся, черный экран, помогает сброс биоса.
Биос после покупки обновил то последней версии F20B.
Хочу сделать что эти 4 планки работали на своей базовой частоте без разгона, ибо разгоном не увлекаюсь.

Полная конфигурация:
Мать Gigabyte z690 UD AX
Проц i5 12600KF
Оператива 4 планки DDR5 по 8 гб Crucial [CT8G48C40U5]
Карта MSI 3070ti Ventus 3x

FedorovSeA
XMP - профиль разгона памяти. Так что разгонов вы "увлекаетесь".
Попробуйте F20A.
Скорее всего память всё равно придётся руками настроить.
Для платы и кп проще 2 по 16.
Память в любом случае нужно обязательно тестировать. Проблемы с оперативной памяти приводят к непредсказуемым проблемам в системе. Особенно если на проблемной памяти что-то "успешно" обновится.

Здесь вам помогут быстрее.
DDR-5 на платформе Intel. Статистика разгона, советы, обсуждение результатов.

Выше 4000 на z690 и этой плате под большим вопросом для 4-х планок.
4533 - это уже и так счастье.

Спасибо. щас попробую в той теме отписаться

с его 4х8gb? по идее =+- как 2х16, не?

не, 2х16 взяли бы 5600.
Для z690 и Alder Lake:
• 1DPC 1R Max speed up to 6800+ MHz
• 1DPC 2R Max speed up to 5600+ MHz
• 2DPC 1R Max speed up to 4000+ MHz
• 2DPC 2R Max speed up to 4000+ MHz

Добавлено спустя 4 минуты 19 секунд:
Хотя на сайте гигабайта обещают 4800.

Отключил автобуст, выставил значение на 4000. Потестил, вылетов нет. Однако когда брал все это думал что на базовой то частоте они работать будут.

можно требовать обмен, так как в поддержке вашей платы гарантируется работа этих модулей на частоте 4800

+надо смотреть(часть в биосе, часть VDDQ TX Voltage по HWinfo например) какие вольтажи выставляет маманя(при твоих 4х8GB@4533) и скорее всего самому корректировать в+, но по идее Vdd2CPU/VddQCPU=VDD&VDDQ=1.25v должно быть с головой.

на каком то из форумов видел комментарий человека, о том что он выстовил 1.3 вольтаж, у него все заработало, вылеты прекратились, но если честно я не нашел где это делается)

GIGABYTE LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17802200

Перешел на мат. плату Gigabyte после многолетнего использования MSI. Подкупили отзывы о хорошем питалове (самом лучшем) среди бюджетных материнок на чипсете Z690.
Посоветуйте, пожалуйста, где посмотреть/почитать о разгоне процессоров на этих платах? После биоса MSI, биосы Gigabyte мне кажутся тёмным лесом, меню интуитивно не понятное.

Всем привет.

Владельцы GIGABYTE Z690 AORUS ELITE AX и ОЗУ Kingston FURY Renegade [KF560C32RSK2-32] [Hynix] [32-38-38-80]
Напишите,пожалуйста, максимально стабильные напряжения и настройки для БИОСА f20a, чтобы память работала на 6000Мгц и со своими таймингами. f20b по стабильности - тихий ужас.

На XMP профиле ОЗУ нестабильна на 6000. Вечные BSOD в ОС, играх и в разных задачах.

Почти максимальной стабильности удалось достичь при:

VCCSA - 1.25v
DRAMM VDD/VDDQ - 1.25v
VDD2 - 1.25v
DDR5 VC - VDD/VDDQ - 1.35v

С этими настройками проходит, многократно, все тесты: TM5 (1usmus v3) (5 циклов и более), Linpack Xtreme -1.1.5 (20 циклов), OCCT ver. 11 (AVX2), а MemTest PRO 7.0 до 1800% доходит с 1 ошибкой.

Тему читал и особенно внимательно последние 10 страниц, но там, либо настройки для 6400 и выше, либо они не помогли в моем случае.

странно это слышать в плане памяти, но может не всё так радужно с f20b на других платах. А какой у тебя XMP то у них?
ибо глядя с сайта https://www.kingston.com/datasheets/KF560C32RSK2-32.pdf :
• Default (JEDEC): DDR5-4800 CL40-39-39 @1.1V
• XMP Profile #1: DDR5-6000 CL32-38-38 @1.35V
• XMP Profile #2: DDR5-5600 CL40-40-40 @1.25V
• XMP Profile #3: DDR5-4800 CL38-38-38 @1.1V
то у тебя программа минимум@6000 должна быть DRAMM VDD/VDDQ - 1.35v, VDD2 - 1.35v,DDR5 VC - VDD/VDDQ - 1.35v. Cоотв выставляешь XMP(и все вольтажи в авто) и отслеживаешь вольтажи, как и что покажет vs тебе озвученное. Далее уже можешь понижениями заниматься.

Я без профиля пытаюсь память настроить. Если выставляю XMP Profile #1: DDR5-6000 CL32-38-38 @1.35V и соответственно оставляю все на усмотрение платы, то винда так начинает синячить, что потом приходится долго ее восстанавливать.

Эти напряжения также пробовал в разных комбинациях. ОЗУ не проходит все тесты памяти. На 5600 все отлично работает и тесты проходит.

Какой должен быть VCCSA? Плата в дефолте его на 1.35v закидывает, если выбрать XMP Profile #1: DDR5-6000 CL32-38-38 @1.35V.

Вопрос по HWiNFO. Не знаете в какой версии она начинает отобраться ЦП VDD2 или его как-то надо в настройках добавлять? Версия программы 7.30

Про f20b Биос. Пытался все настроить на нем, как тут советовали. Устал ловить синяки после POST, когда идет обращение к загрузочной области накопителя и сбрасывать CMOS, т.к. почти любые манипуляции с напряжением ложили плату в бесконечный черный экран. На f20a такого ни разу на наблюдал.

на f20b выставляет как у тебя 1.25, а так можно и 1.1
у меня в разделе материнки. охренеть. кстати возможно тут надо поиграть с дельтой по вольтажам между VDDQCPU и VDD2CPU типа 1.3/1.35 или 1.35/1.3

Да, именно это и приводило к вышеописанному мной). Потанцевал с бубном возле платы, вернулся на f20a и забыл, как страшный сон. Лучше подожду следующую версию Биос.

Какая температура на модулях ОЗУ считается в пределах нормы?

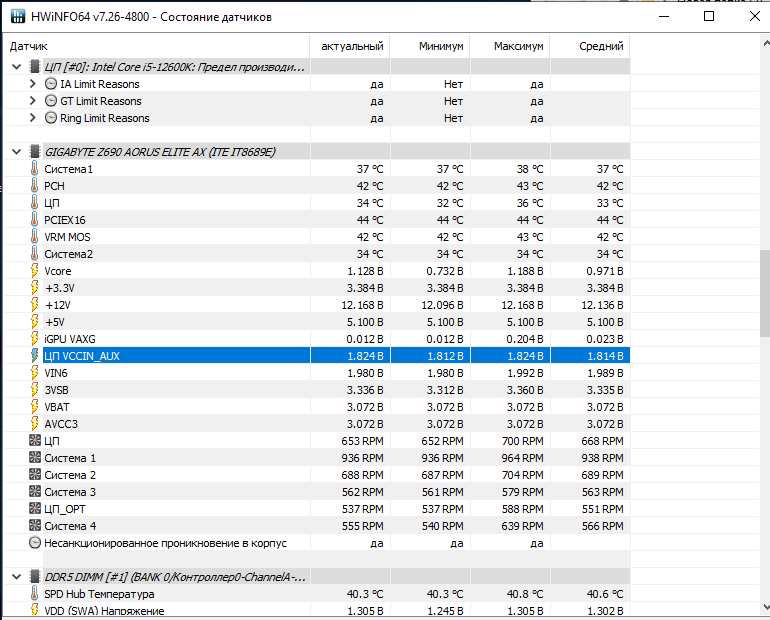

У меня почему-то такая информация не отображается в ней.

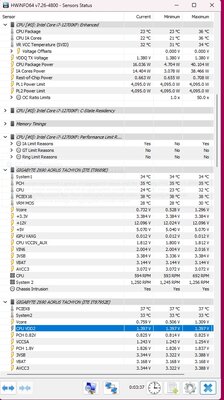

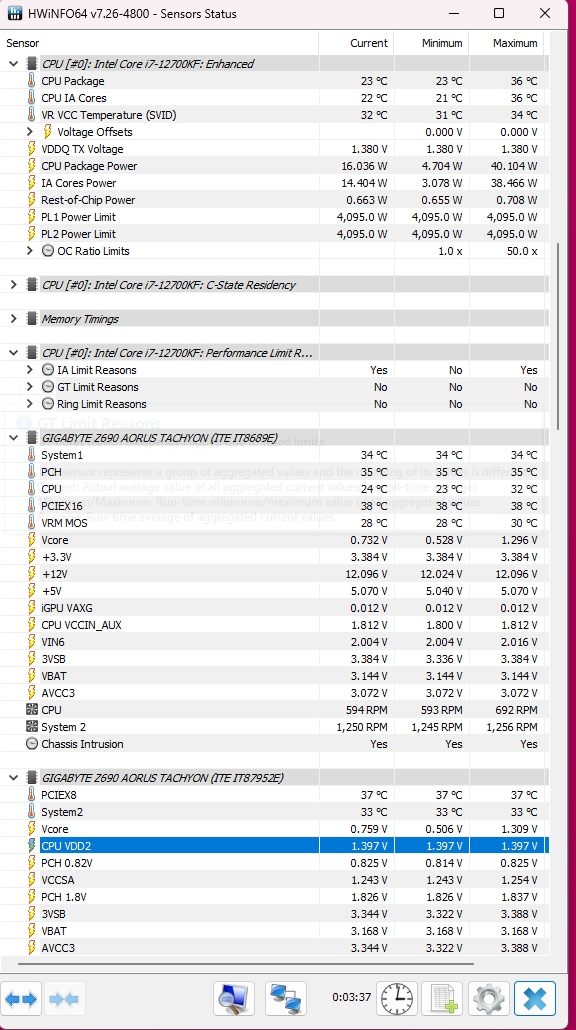

ну на моей, за это, смотрю отвечает другой ITE и соотв другой раздел, но по идее, можно попробовать ещё глянуть, как отображают вольтажи в самом биосе(не где ставишь их). + если смотреть по моей плате, то VDD2CPU=1.38=+0.2 от выставленного в биосе, а VDDQCPU=VDDQ TX Voltage=1.38 =выставленному в биосе.
cмотреть надо по обстановке и таймингам(вторично&третичным) - до 60, по идее, должно быть норм.

Помню, что такой раздел есть в биосе, но найти пока не могу.

Мои в стресс-тесте Аиды: 61.5г. 2-й слот и 61г. 4-й прогреваются за 30 минут и держатся около этих значений. Частота 6000 CL 32-38-38-50

в TM5 https://disk.yandex.ru/d/4X5zJv9q75bEbw ещё погляди как будет в безошибочность vs температура. tm5_Uni-2,3,1,8,2 чисто быстро проверить без особых обязательств , tm5_Anta_Extreme — 2_2000 не особо быстро и 1 цикла(+-7мин) достаточно по началу, tm5_Uni@LMHz почти на все случаи жизни, чтоб не особо ждать(+-30 мин для 2х16), + в подписи у anta777 GIGABYTE LGA1700 на чипсете Intel Z690 (Alder Lake-S) #17802205 есть конфиги, только там для DDR5 в MT5.cfg ставить Channels=1 надо.
