!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.

Пробовал и эти версии и другие... Не хочет работать.

Прошу прошения, ввел в заблуждение. У меня серверный корпус с корзиной на 16 дисков. 8 дисков подключил к встроенному контролеру, 8 дисков к hba 9207-8i (IT mode LSI SAS2208).
Так получилось, что все sas диски не глядя в итоге подключил к sas контролеру и сделал вывод что встроенный контролер умеет в sas. Но нет.

Сейчас специально переткнул в другой разъем sas диск и truеnas ругнулся.
Потому правильный ответ: НЕТ. Еще раз прошу извинить.

Добавлено спустя 28 минут 46 секунд:
Столкнулся с очередной странностью. BMC не хочет стартовать если хотя бы один из двух lan портов подключен к 10g коммутатору. В этом случае индикатор работы bmс начинает тускло и медленно мигать.
Если подключиться к обычной 1g сети, то все нормально стартует. После этого можно переподключить к 10g и загруженная система работает штатно.

Версия bmc 2.21.1095.

Добавлено спустя 30 минут 14 секунд:
UPD.
на счет пресловутой бифуркации (PCIe bufurcation)
Хорошая новость – железо это может(что подтверждается спеками на железо).
Плохая новость – не каждый BIOS это позволяет. А тот, что позволяет – работает через одно узкое отверстие.

В моем случае на мать с 10g lan и прямыми портами удалось поставить bios, тот который с мультяшкой на стартовом лого. В этой версии есть возможность включения бифуркации (IOU Configuration).
Но работает управление из рук вон плохо.
Один раз удалось настроить бифуркацию на верхнем x16 PCIe слоте(CPU1 SLOT6). Загрузилось и показало 4 nvme диска. Повторить эксперимент больше не удалось.
Нормально, т.е. штатно через bios без особых танцев с бубнов бифуркация включается на x8 слоте (CPU2 SLOT3)

Осталось найти рабочую связку BMC+BIOS в которой ВСЕ нормально работает.

Может у кого-то уже есть такая или кто-то может модифицировать bios до нормального?

Столкнулся с таким, вылечилось косвенно. Нашел в гугле, аналогичное обсуждение для материнки asus на форуме поддержки microsoft. Там как положено много воды, запросов логов, требований всех обнов и тп. По факту там ТС заменил клавиатуру и все заработало. У меня комп включен через KVM, гружусь с отключенной клавой и мышью.

Вопрос к другим обладателям сего чуда. Вы уверены что у Вас работает индикатор на передней панели именно как HDD-Led. На оригинальном корпусе такой индикатор отсутствует. Есть 3 LED: Power, ID и LAN, и 2 кнопки Power и ID. У себя на переднюю панель вывел именно эти LED. HDD-LED стоит незадействованный.

Про корпуса - у себя использую корпуса от HP ML150/330 G6. Нужно пересверлить одну стойку и отпилить упор под БП. БП кстати поднят и провода от угловых разъемов ушли под него.

Хороший такой вопрос. Полагаю, классического hdd led как в десктопных вариантов, как все привыкли, там нет.
Я пользуюсь корзиной 5.25" sas\sata на 4 устройства 2,5", при обращении к hdd в корзине, led -ы на корзине исправно сигнализируют работу.

Огромное спасибо, работает! Но после отключения питания настройки сбрасываются, есть ли способ их сохранить? Или только писать скрипт для установки данных параметров при загрузке ОС? Управления по температуре я так понимаю на данной плате нет и реализовать данный функционал можно похоже так же только скриптом?

Уважаемые специалисты подскажите, данная плата подойдет в качестве рабочей машины, для запуска виртуальных машин? Полноценно работает виртуализация? Какие есть нюансы при работе с ней, ежели доселе имел дело только с десктопными платами?

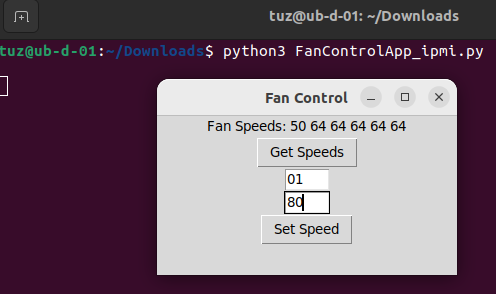

Ради интереса, загнал в gpt условия , выдал такой код на питоне


Для запуска надо - pithon3 , модуль tkinter, ну и утилита ipmitool ( для подключения в коде поменять ip и логопас по необходимости )
Если позадовать доп.условия ии наверно может написать код и для более красивой программки
П.Съ сам не прогер, впервые раз такое у gpt спрашивал , надо собираться в прогеры

Привет, народ!
Может ли эта плата работать с 2696 V4?

Добрый день,
нужна помощь была работающая система
Lenovo rd450x c биосом 231
тут пришел адаптер pci-e для 4-ёх дисков
не нашел настроек разделения (pcie bifurcation)
решил перепорошить биосом 602 (который здесь выложен)

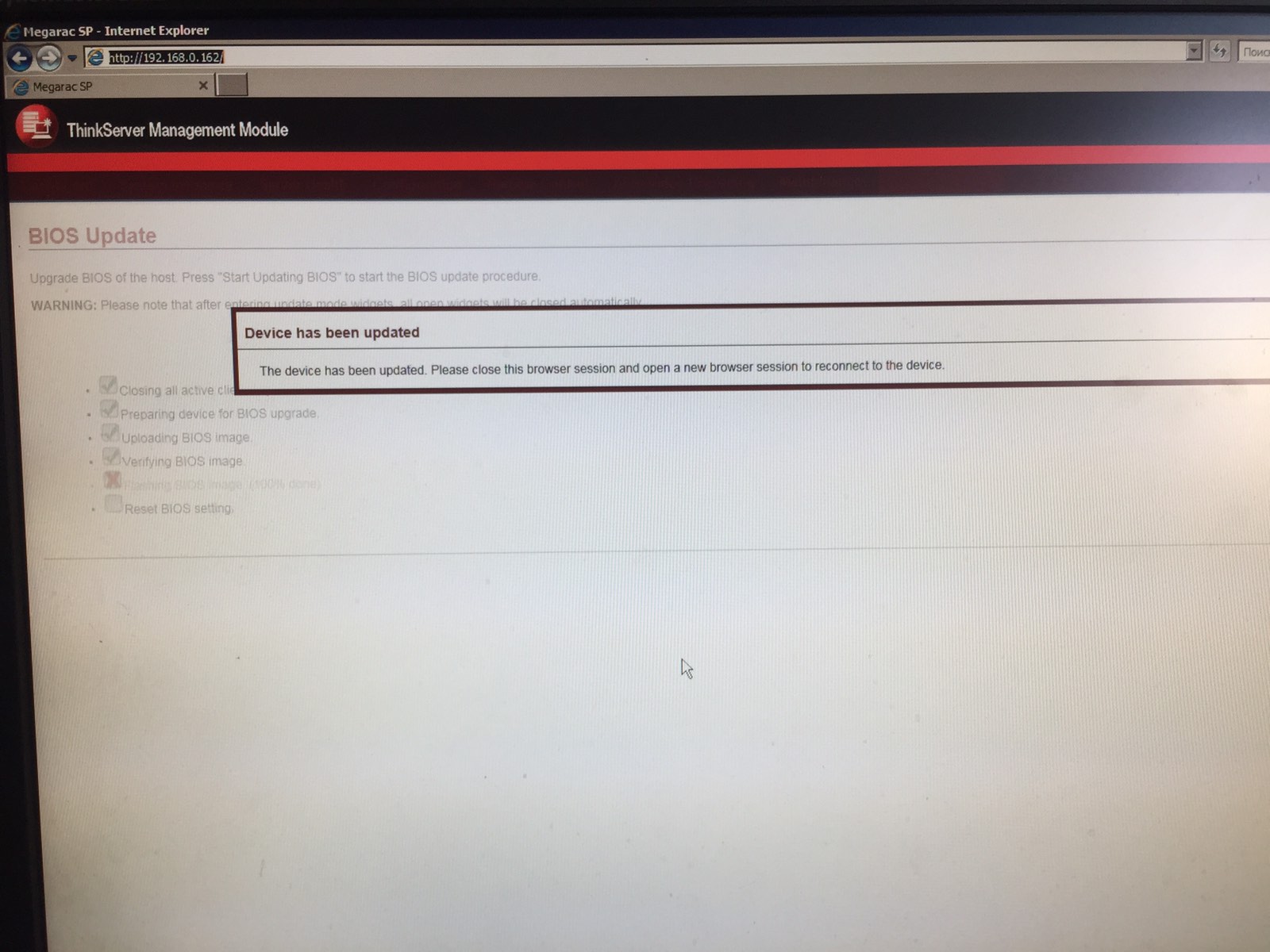

через BMC-> Filmware Update -> BIOS Update
на предпоследнем пункте крестик (Flashing BIOS Image (100% done)

сейчас не грузиться BIOS, только BMC работает
пробовал уже все версии биос
помогите что сделать ?

Если мне не изменяет память, через bmc заливается биос в формате bin. Rom не льется.

У меня эта плата в серверном шасси, я не знаю как она работает с обычными бытовыми блоками питания.
В мое случае, после подключения провода в серверный блок питания, сразу начинает загружаться BMC.
Статус загрузки можно понять по индикатору на плате возле pce-x разъемов.
После этого можно спокойно зайти в bmc на выключенном сервере и обновить bios.

Перед обновлением рекомендуется вытащить все лишнее оборудование из платы.

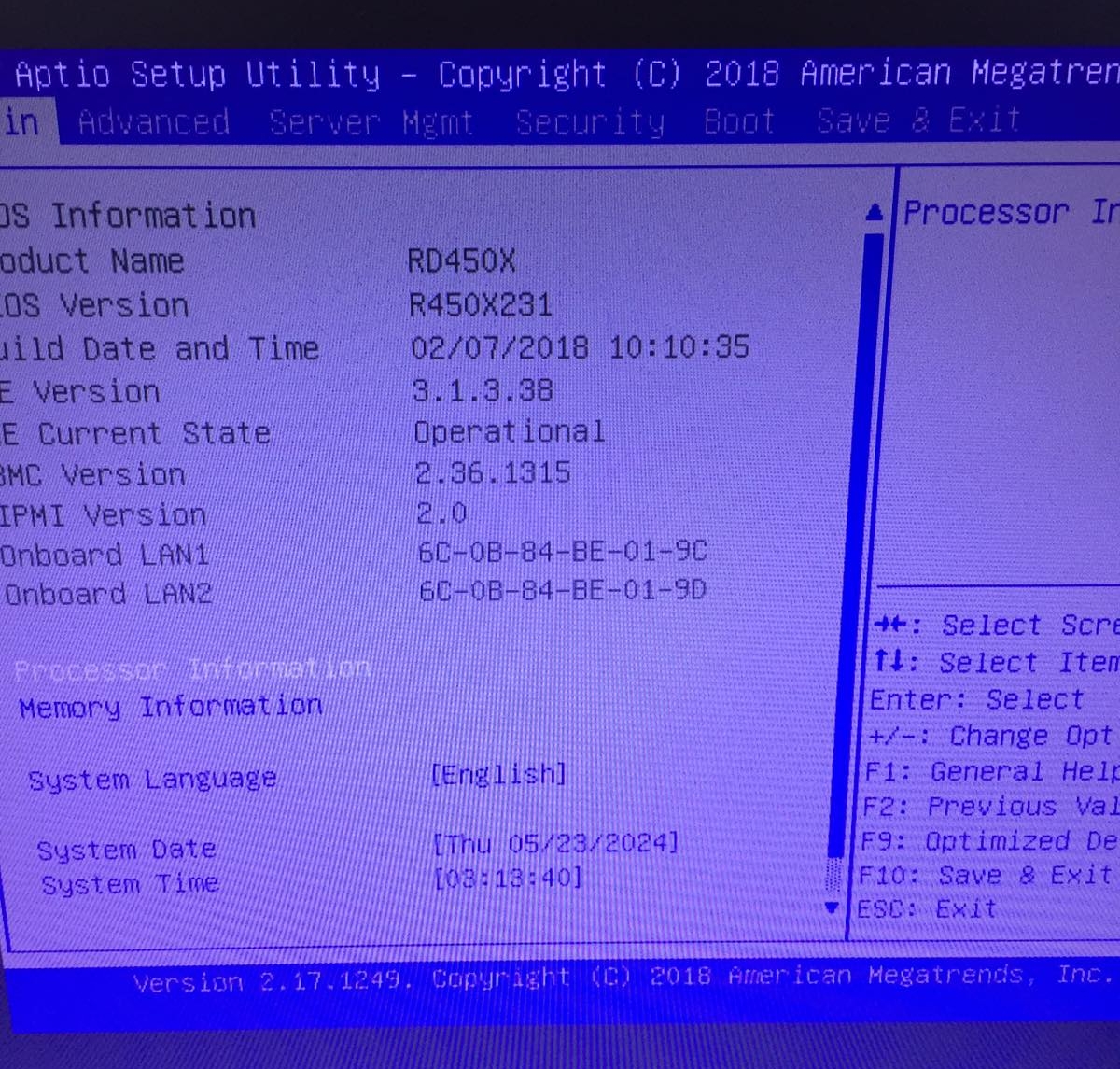

Спасибо огромное!!! действительно залил RD450xbios231.bin плата ожила.
Сейчас поставил все биосы .bin, которые здесь нашел нигде нет настроек разделения pci-e
или где искать подскажите?

пробовал RD450xbios231.bin,R450X602.BIN, R450X219同时支持bmc和nvme.BIN

Добавлено спустя 3 минуты 52 секунды:
подскажите как bios через файл .rom в эту плату записать?
хочу попробовать их подбирать

Пробовал разные утилиты , но у меня так и не получилось залить *.rom на эту мать. Хотя не сильно и пробовал.
Может другие "счастливые обладатели" этой платы напишут инструкцию. Самому интересно.

Если брать из доступных к заливке биосов с бифуркацией, то вот этот ЕМНИП (но это не точно):

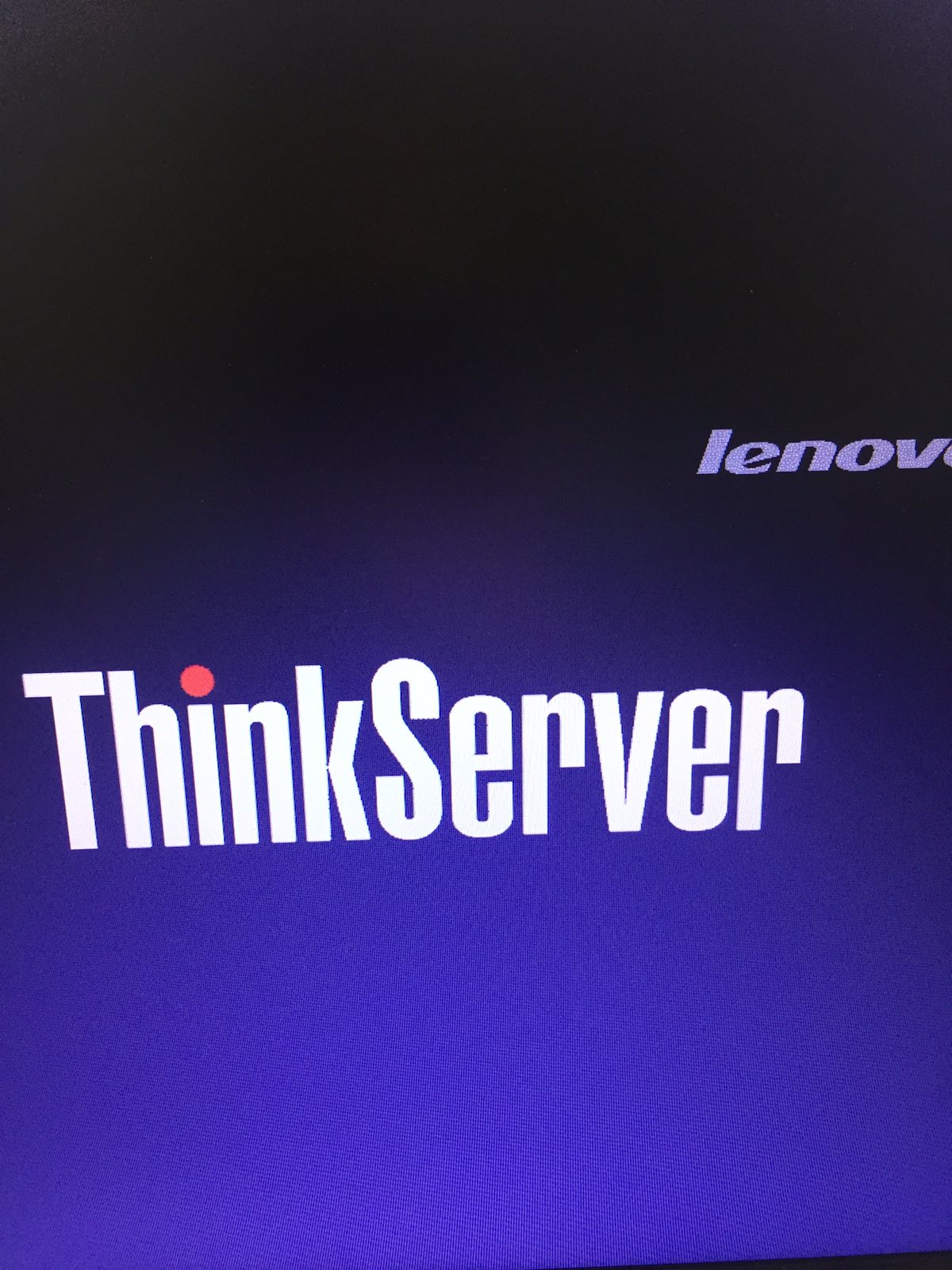

У него должна быть мультяшка на стартовом лого(а не ThinkServer).
Там есть раздел IntelRCSetup, где бифуркация включается.
Однако есть нюансы. Читайте выше мое сообщение.

прошил, но у меня сейчас плата сейчас не стартует)
в bmc захожу

BMC F/W Version 2.36.1315
может из-за версии bmc

прошил с 602 на Вашу прошивку, "мультяшки" и вкладки IntelRCSetup нет
я уже не знаю что может быть
есть идеи что ещё поломать?

Попробуйте из этого сообщения разные прошивки : Lenovo RD450X hyperscale #18124289

Есть предположение, что на (старых) bmc ВАЖЕН порядок заливки прошивок. Условно на 231 сверху можно накатить только те, которые на ее основе сделаны, а на 219 можно накатить другие прошивки.
Еще есть мнение, что некоторые bmc конфликтуют с разными bios.

p.s. После прошивки мать не всегда сразу стартует иногда нужно подождать некоторое время. Бывает так, что ее нужно стартануть по кнопке из BMC. Еще может не контачить та самая перемычка.

p.s.s Если есть желание жёсткого порева, то тут лежат разные bmc от уважаемого комрада bzzz77. https://disk.yandex.ru/d/cW_Mv_Jf2JfU1w Лично у меня окирпичить плату не удалось, но кто его знает.


если решите потренироваться и у вас что-то получиться, то просьба зафиксировать шаги и выложить инструкцию для комрадов в этот чат. У меня руки не доходят(да и знаний не хватает) довести до ума эту чертову плату.

Сама по себе плата классная(за эти деньги), но все портят отвратительные прошивки китайских рукожопов.

От продавца матери с Али получил такое сообщение:


Где правда?

2696 V4 должны работать в lenovo rd450x
там 150W у каждого, сразу вопрос с охлаждением и долговечностью такой сборки
(c 2680v4 разницы будет 15%)

*бы задал вопрос что именно тебе продавец с али продает

Сюда можно ссылку с Али показать?

вряд ли поможет, откуда можем знать что Вам отправят

Тогда как не ошибиться?

Можно, пожалуйста, пару примеров "правильных" лотов?
