Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

я все эти режимы с непонятными настройками и результатами не использую, выше по скрину работало месяцами с прогнозируемым результатом.

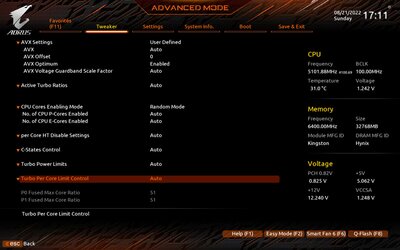

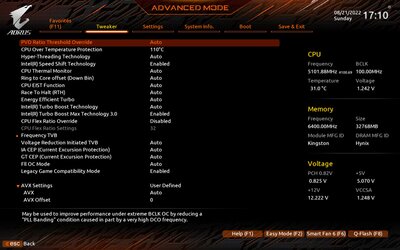

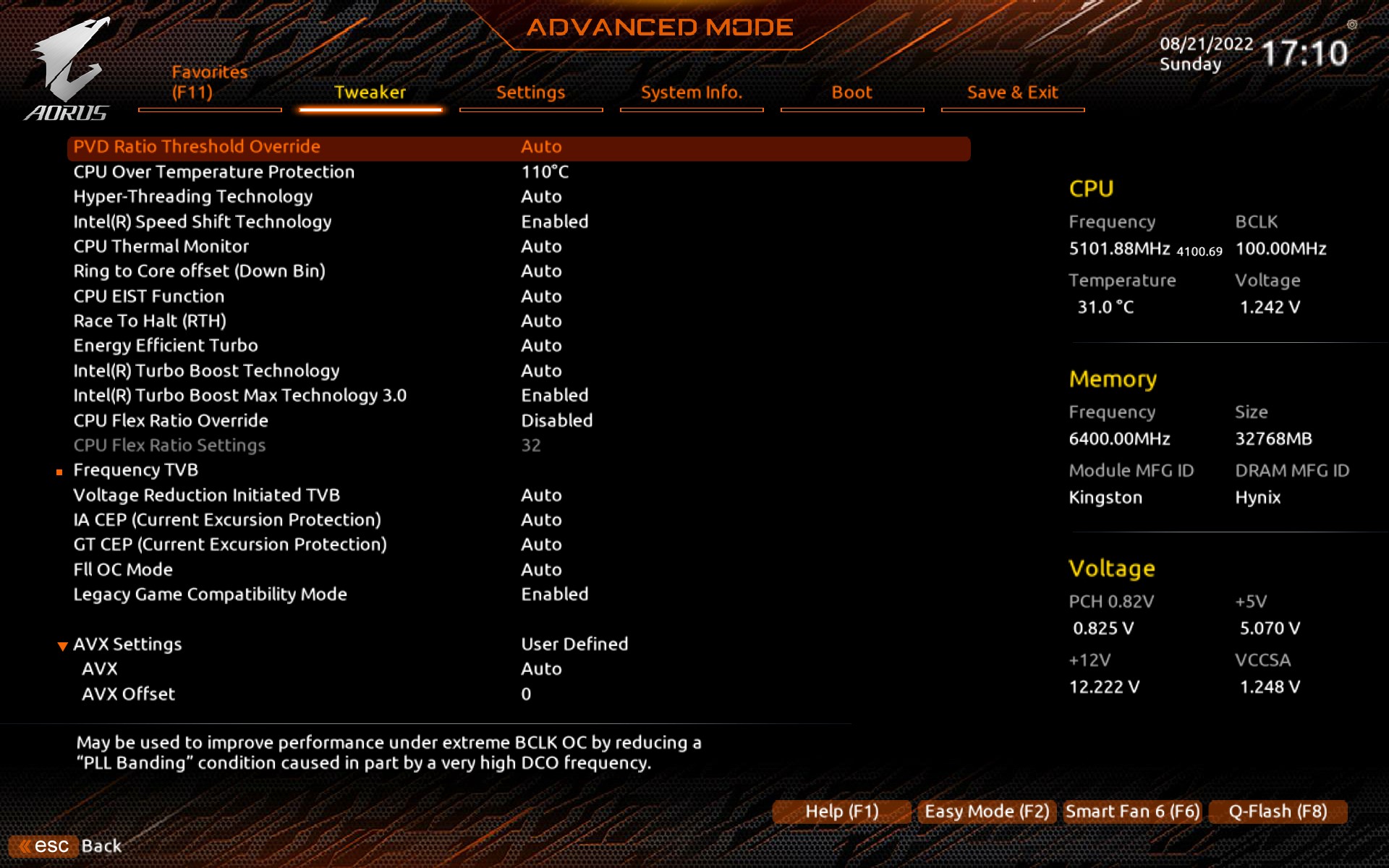

еще скрин настроек касательно CPU

Спасибо большое за скрины, очень помогаете. Если не затруднит можете еще скрин скинуть начинаю с AVX Settings и ниже?

Спасибо еще раз.

Я смотрю, вы все энергосберегайки типа С-States и Speed Shift и т.д не стали отключать. Я их отключил.
AVX Optima - не знаю что именно значит, у меня было отключено по умолчанию, у Вас включено.

LoadLine calibration не трогали? стоит в авто?

kosach1989
а зачем это все отключать, работает отлично, бенч сессию с азотом где нужен каждый попугай любой ценой делать не собираюсь.

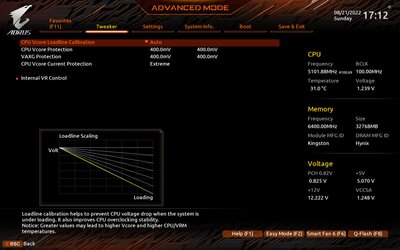

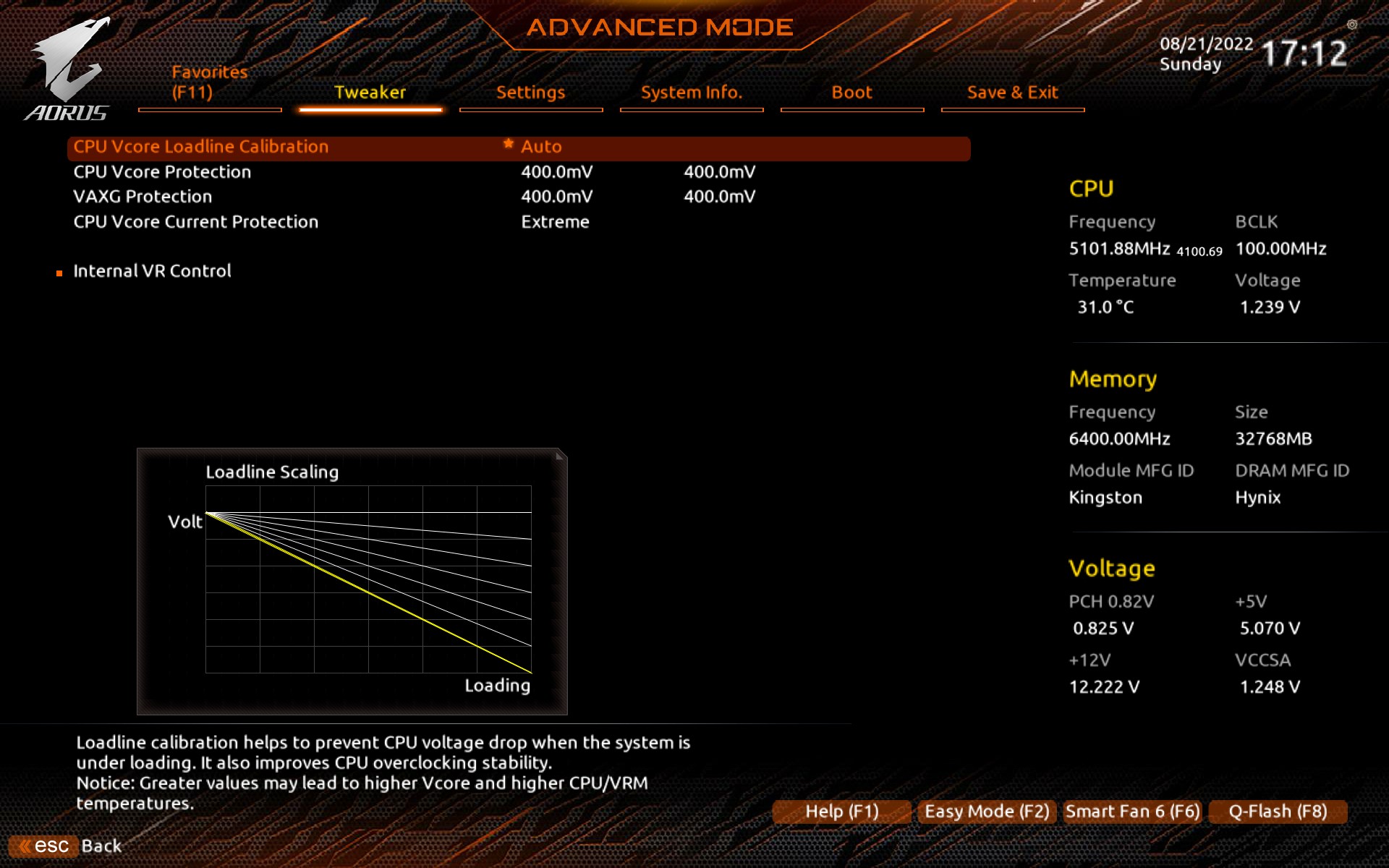

касательно настроек Loadline

Я сам не изучал этот вопрос, смотрел ролики на ютубе где большинство "разгонщиков" советуют в первую очередь отключать сберегайки даже при небольшом разгоне.



Спасибо. Если я ставил в первом (самом верхнем) пункте Extreme я получал тротлинг в стресс-тестах с 10 секунды примерно.
На MSI везде где только можно ставил Экстрим, там всё по-другому работало, хотя питалово материнки было гораздо слабее.

такой https://www.overclock.net/threads/gigab ... t-29047784 тебе ещё вариант. Насчёт сберегаек по большому счёту либо не отключать либо С1E отрубить( если сверчки поют Всё о AMD Radeon RX 6600 XT | RX 6700 XT | RX 6800 | RX 6800 XT | RX 6900 XT - Navi 23 (XT), 22 (XT) и Navi 21 (XL, XT, XTX) 7nm RDNA2 #17784680 в простое, + фпс чутка подрости должен)

Спасибо, интересное суждение у автора по ссылке. Я про "there's no reason to use a fixed voltage and mess with llc your just burning power for no gain droop is there for a reason"

Ни когда этого не делал, ни на АМ4 ни на 1700 платформе, с разгоном и стабильностью все ок всегда было.

Скиньте пожалуйста MSI Dragon Ball скрин,я свои ренеГАДЫ тоже запущу, на XMP плата сама ставит 1.5v?

Добавлено спустя 47 минут 16 секунд:
Ребят кто обладает Z690 AORUS Elite DDR4 у вас напряжение больше 1.46v после 3866мг можно выставить или память не может пройти тест.
Решение то есть но на один старт, сначала запускаем 1.46v перезагружаемся и ставим любое>1.46 сохраняемся старт есть, но только до перезапуска системы.
Память можно разогнать вплоть до 4800 19,26,26 у меня на рениГАДАХ, но пользоваться этим нельзя ,а так хотел DRR5 в упаковке DDR4
Просто интересно это единичный случай или нет.

К сожалению, эти плашки я уже вернул владельцу.
Брал буквально на день, у коллеги по работе, любопытства ради проверить заведётся или нет. Оперативка, которую я могу себе позволить у меня в подписи
На напругу, которую выставила плата, не обратил внимания. Тестил TestMem5 с конфигом anta777

Добрый день, Господа! Приобрел Aorus Master и честно вообще не понимаю, как разогнать 12400F, а самое главное - возможно это на данной плате или нет. Так как я так и не понял есть тут внешний тактовый генератор или нет((( Ранее сидел на стриксах, но цена на стрикс поставила меня на колени - разница в боисах есть.( Подскажите пожалуйста, как поднять хотя бы до 5Ггц убогий 12400, буду очень благодарен. Всем добра и приятного дня, заранее благодарю!

Сделал разгон по аналогии на своём 12600К, потребление действительно ниже, чем при фиксе напруги. Ядра выставил так: Р- 52, 52, 51,51, 50, 50; Е - общий множитель на 40.
В фпу тесте аиды 160-170 Вт, для сравнения в варианте с Fixed 1.26 потребление в тесте было 200 и выше. Лимиты в биосе естественно все задраны на макс, энергосберегайки все включил обратно.
Попугаев в бенче CPU-Z набирают оба варианта одинаково (сингл кор ~ 830, мульти кор ~ 8000).
Единственное, что я не понял это то, что в синтетике проц бустит до 5,2, в играх нет (рива тюнер показывает 4989 на Р ядрах всегда).

ни как - нет внешнего тактового генератора в остальном плата очень неплоха.

Спасибо тебе, Добрый человек! Значит ждем Зп и берем 12600k

Чтобы разогнать кольцевую шину с включенными E-core только BCLK в помощь или я просто пропустил в Bios?
Z690 AORUS Elite DDR4

Ring Ratio

При включённых E-core физически выставляется мин-макс, но по факту не включается.
Может там что ещё есть?
F20b

не знаю у меня на F20a Gigabyte Master и 12900KS работало, пока не заменил на другое.

а при выключенных включается чтоль? а так, да есть, что то там в адвансед - рингдаун в дизаблед
надо не в простом тесте СPU-z тогда уж глядеть а с авх который тест, +в синбенче смотреть & отслеживать частоты, + я сам то в таком не практиковался , у меня пока с памятью эксперименчу - авто по процовому вольтажу.
