Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

а обновления Bios для z690 плат еще планируются или поддержка прекращена?

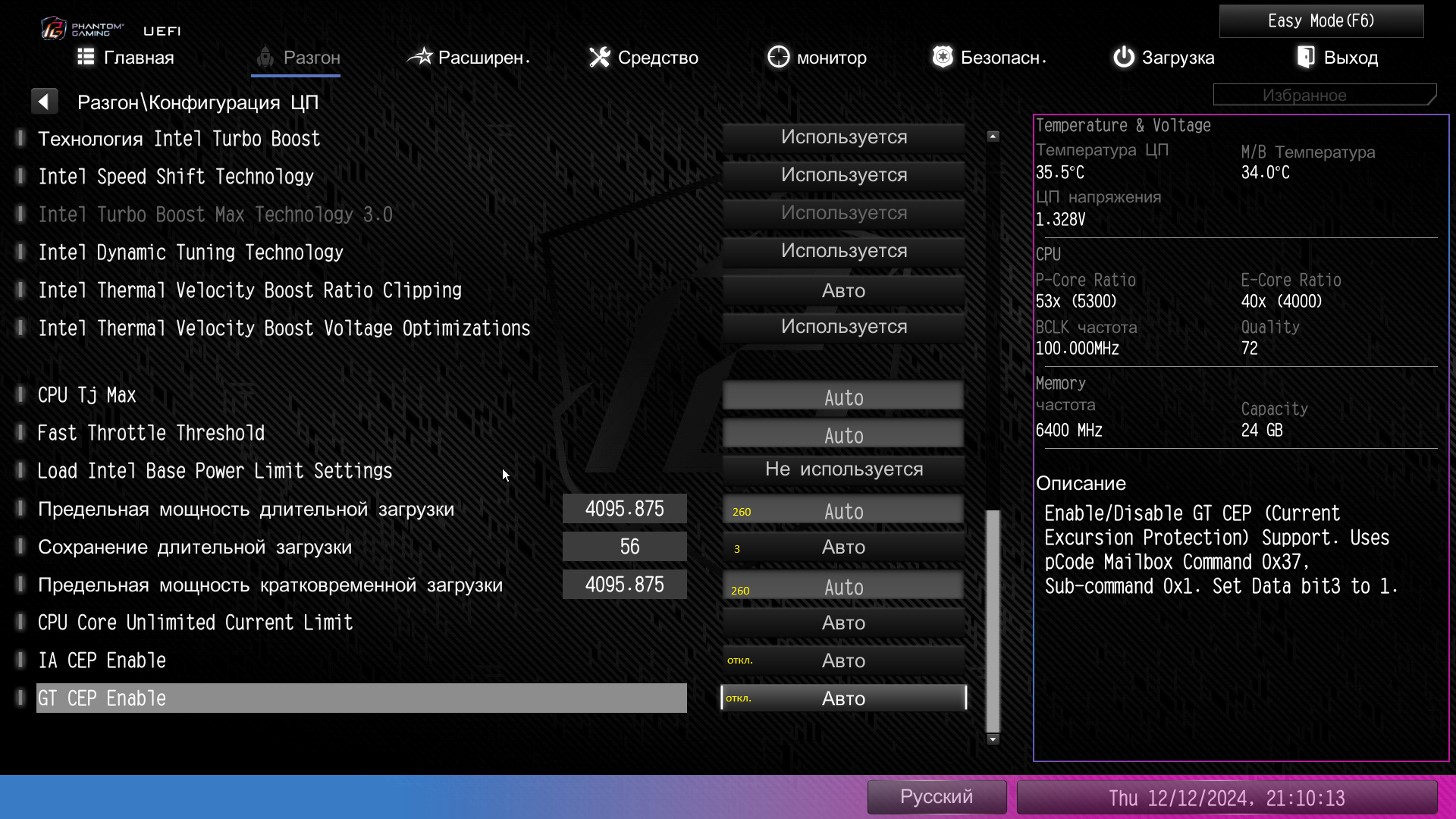

Можете еще подсказать, на что влияет откл. BCLK Aware Adaptive Voltage и UnderVolt Protection?

И что это за лимит CCCL?

Бо у меня сейчас так стоит и искал стаб на этом.

- первый на разгон по BCLK, в вашем случае его нет, поэтому отключаем.
- второй на андервольт или защиту от андервольта, при его включении вероятность синих экранов становится мала, проц просто теряет производительность при нехватке вольтажа.

- это лимит по току (измеряется в амперах) на ВРМ- весь, все фазы. Обычно ставится максимально возможное значение.

BY_Pashka

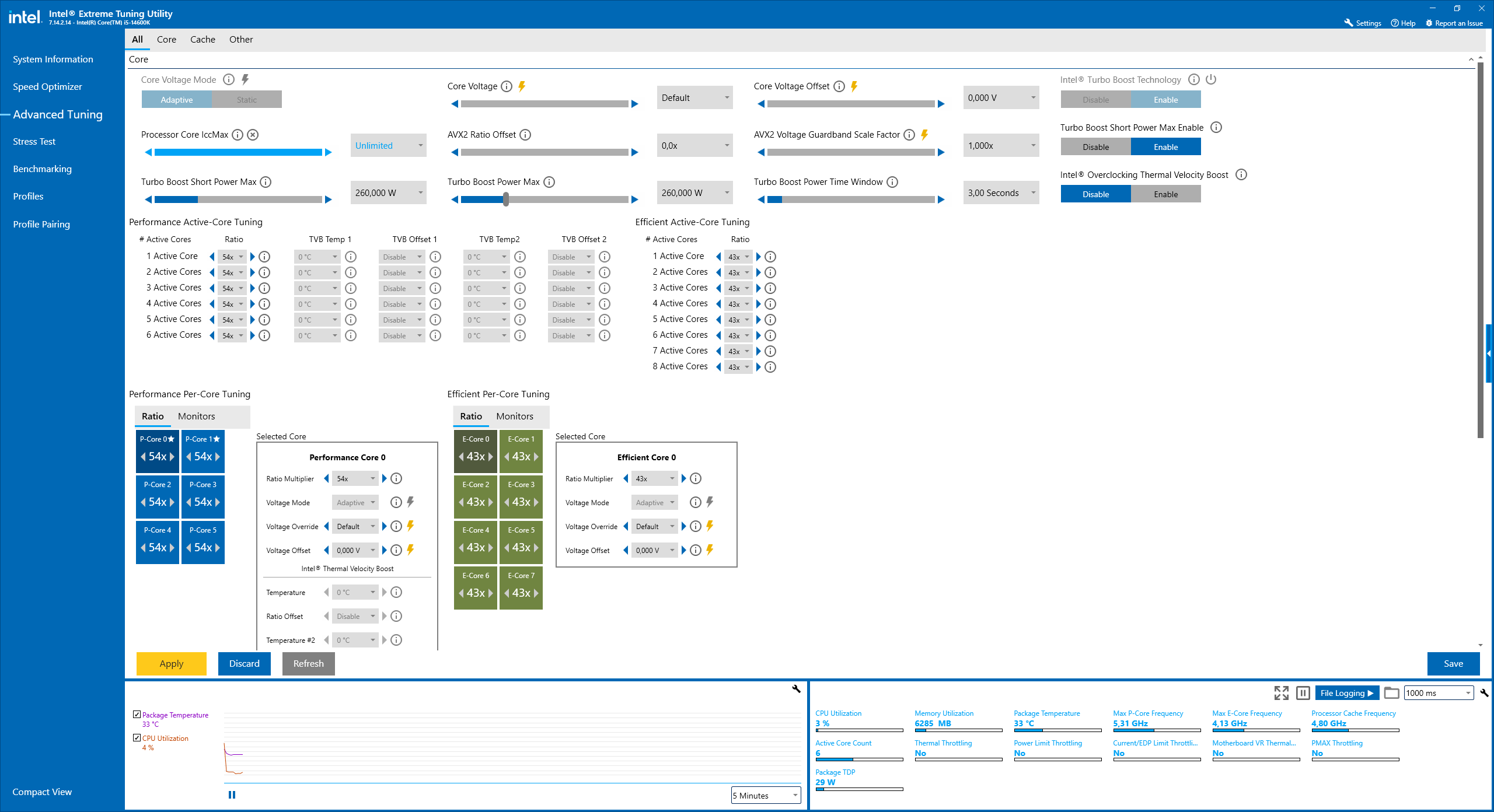

А intel thermal velocity boost voltage optimizations - это что?

Nikolayovich это новая функция топовых процессоров Intel Core, начиная с восьмого поколения. Она в нужное время автоматически повышает тактовую частоту одного или нескольких ядер больше, чем просто при использовании технологии Intel Turbo Boost 2.0. Значение добавленной частоты зависит от того, насколько рабочая температура процессора ниже максимальной.
Так как сами настраиваем частоты и вольтажи ручками, можно выключить.

Я пробовал его откл., тогда vid валит >1,4 В, с вкл. - <1,35.

На фикс вольтаже показания VID игнорируются, там кажет погоду на Луне.

С откл. - нагрузка в простое побольше, не все частоты сбрасывает до мин.

вполне себе может быть

А в авто он работает не правильно?

Nikolayovich В авто может получиться так, что операционная система пытается поднять частоту процессора до максимальной, и упирается в ошибку «EDP Current Limit» , потому что материнка говорит «я не могу обеспечить процессор током, необходимым для поддержания такой частоты».

Ну хз, в авто показывает - безлимит.

BY_Pashka

Почему нет смысла брать z690 riptide или steel legend для ddr4 ? Что не так то ? Андервольтинг получится сделать для 13700k ?

Зафиксенный vcore=1,21 В с llc1, по мониторингу плавает 1,208-1,216 - это норм. на постоянку или пробовать llc2, но там просадка >0,05 В?

норма.

В llc2 смысла нет?

ддр4 же.

Добавлено спустя 2 минуты 8 секунд:
Nikolayovich в твоем случае- нет

А что есть асроки, которые сильно завышают от фикса с llc1?

Nikolayovich есть. тайчи грешила, фантом гейминг.

BY_Pashka
Вы новые биосы 25 года еще не проверяли, есть какие то изменения, стоит прошиваться?
