Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

*базу на рамдиск, рамдиск клонирование на ссд, комп на ИБП

Вот так получилось
Asrock Z790i Lightning WIFI

Bios конфиг https://imgur.com/a/M5Y1pxV

max1g tRP поставь в БИОС 13- будет 12 в реале
tRAS= tRCD+tRP
тоже поправь на 58.
tWR меньше 48 не работает вроде, какие 12?
tWRWR_sg вместо 32 попробуй 24

max1g
RDPRE=12 и tRP станет 12!

Asrock Z790i Lightning wifi
13950HX Q1LP(5.7P, 4.5E, 5.0Ring, disabled HT)
2x DDR5 2x16 Kingbanks(A-die, 7200 xmp)

https://imgur.com/a/TBdvsN8 Картиночки (AIDA,Asrock timing configurator, Memtweak)
https://imgur.com/a/J1pPDOw Картиночки (биос)

Собираю потихоньку с матюгами систему на айке лайтнинг.
Ну, конечно, это не айка эдж прям ни разу.
Если сама плата еще норм, то обвес в виде металляшек - просто сплошная экономия.
Особо доставил "радиатор" чипсета и его крепления, а также крепления обоих М2.
Это просто капец.

Даже рядом эта полоска не лежала с тем, что на МСИ.

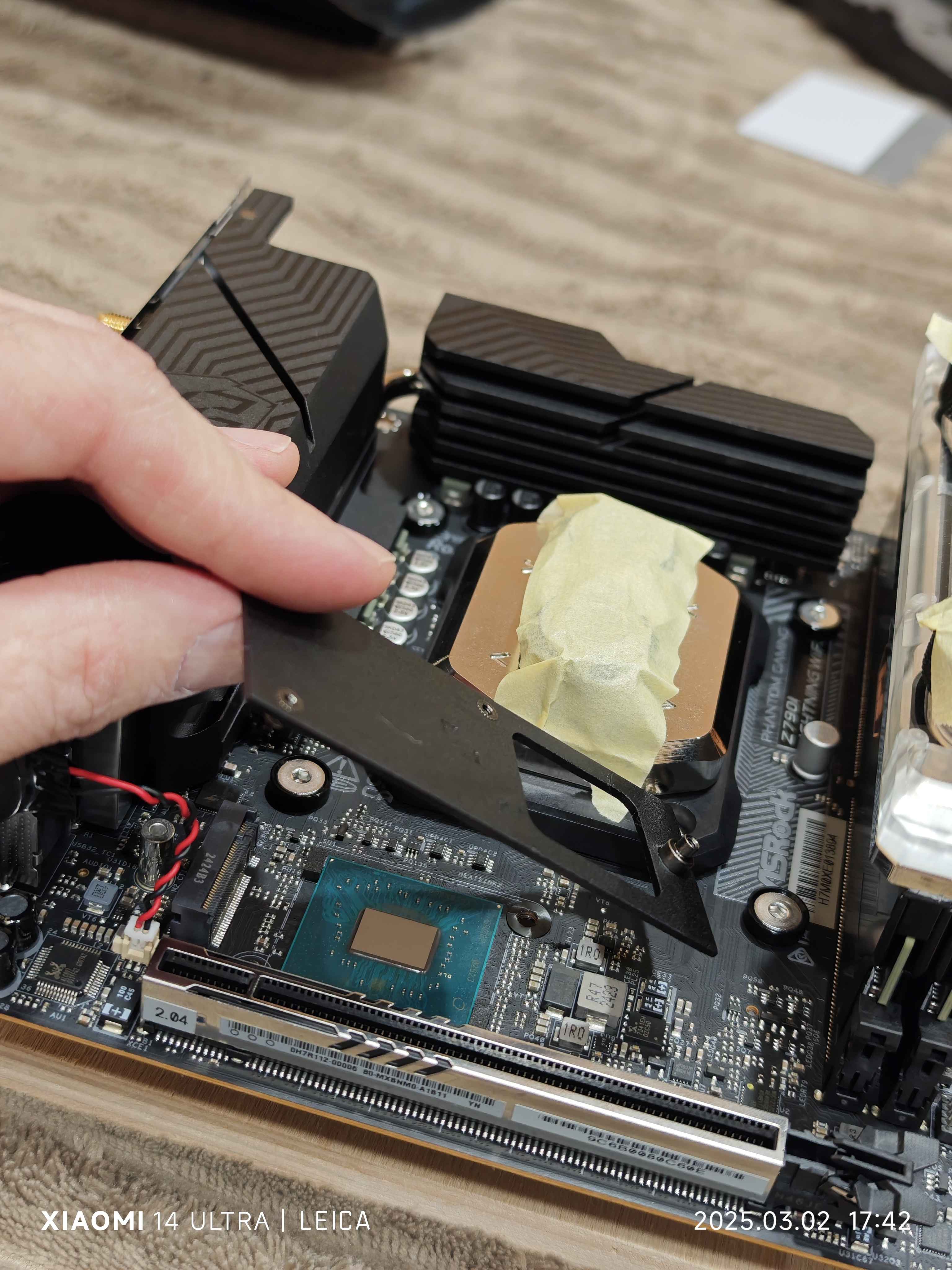

Но что еще круче, правая сторона этой "полоски" должна висеть в воздухе, а к ней, к парящей части, крепится М2 через штатный радиатор. Что, вы давите на пластину при прикручивании?! Не наша проблема, не слышали. И под пластиной нет даже элементарно резиновой опоры, 2 мелкие опоры есть по краям чипсета.
На моем экземпляре проблема усугублялась тем, что старательный китайса перестарался закрутить верхнюю стойку чипсета, и стойка, конечно, вошла в отверстие материнки. К слову, никаких защитных, более широких, шайб или просто более расширения части стойки на этом куске шедевра не предусмотрено. Крути - хоть до упора, и неважно что если как у меня перекручена одна стойка, то "радиатор" лежит на чипе криво, контакта нет, а под притянутой частью пластина уже касается смд на плате.
Я хз, проверяли ли плату на работоспособность на производстве, хз, как оно могло запуститься с таким...
Пока не пускал даже, еще собираю.

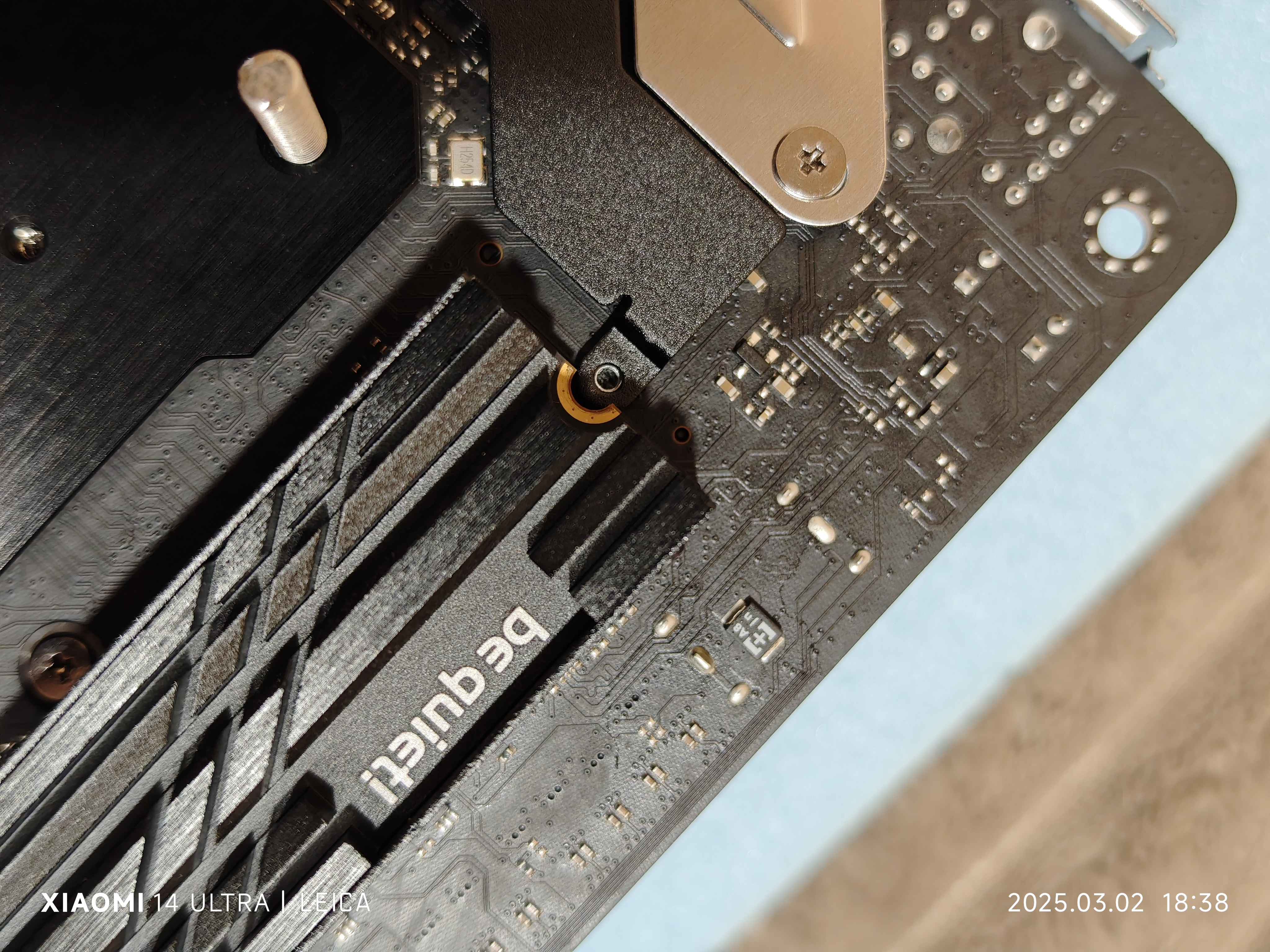

Далее обратная сторона Луны под М2.
Не менее эпичная экономия, на плате стойки М2 нет - она импровизированная на пластине, кхм, "охлаждения" зоны врм. Окей, что толщина этого эпика 0.5 мм, она болтается, как березка на ветру, но вы крепите уж как-нибудь, вы же энтузиасты компового железа.

Поскольку отверстия крепления к плате в этой пластине - как у потрепанной проститутки, на 3 размера больше нужного, то как китаец закрепил пластину - там и будет отверстия для крепления М2.
В моем случае:

Ну, благо, маневр движений у пластины есть, ослабляем крепления, подталкиваем в нужном направлении, и вуаля - закреплено!
Хотя не, постойте - да Х вам, а не вуаля
Комплектный винтик такой длины, что за минусом толщины М2 остается РОВНО ОДИН ВИТОК. Винт щедро залит фиксатором резьбы - дело нужное. Но нужное оно только тогда, когда резьба в дерьмовом алюминии пластины крепче твоих нервов фиксатора.
В моем случае это было не так. Буквально тончайшее движение - и этот один виток алюминия остался на фиксаторе
Штошь, ищем другой винт, пилим так, чтобы хотя бы 2 витка были в контакте, 3 - уже много, так как винт начинает торчать из пластины и выдавливать "защитный" кружочек поролонки - спасибо, что он есть.
Ну а далее в дело вступает сантех лента, уплотняя резьбу для надежной фиксации.
Кабздец, асрок, ты чего?!

Помимо этого немного духоты о месте под м2 на обооте. Да, тут и МСИ неидеальна, но ТАКОГО там не было.
ТАКОГО - в смысле чипа Нувотон ТАКОГО размера
Мне кажется, один инженер сидел и молча смотрел на громадный чип, вертел по-всякому, думал, куда бы спрятать этого уродца, и решил, что ок, под М2 его будет не видно Вот это вот вуаля, а не крепление к фиговому листочку.

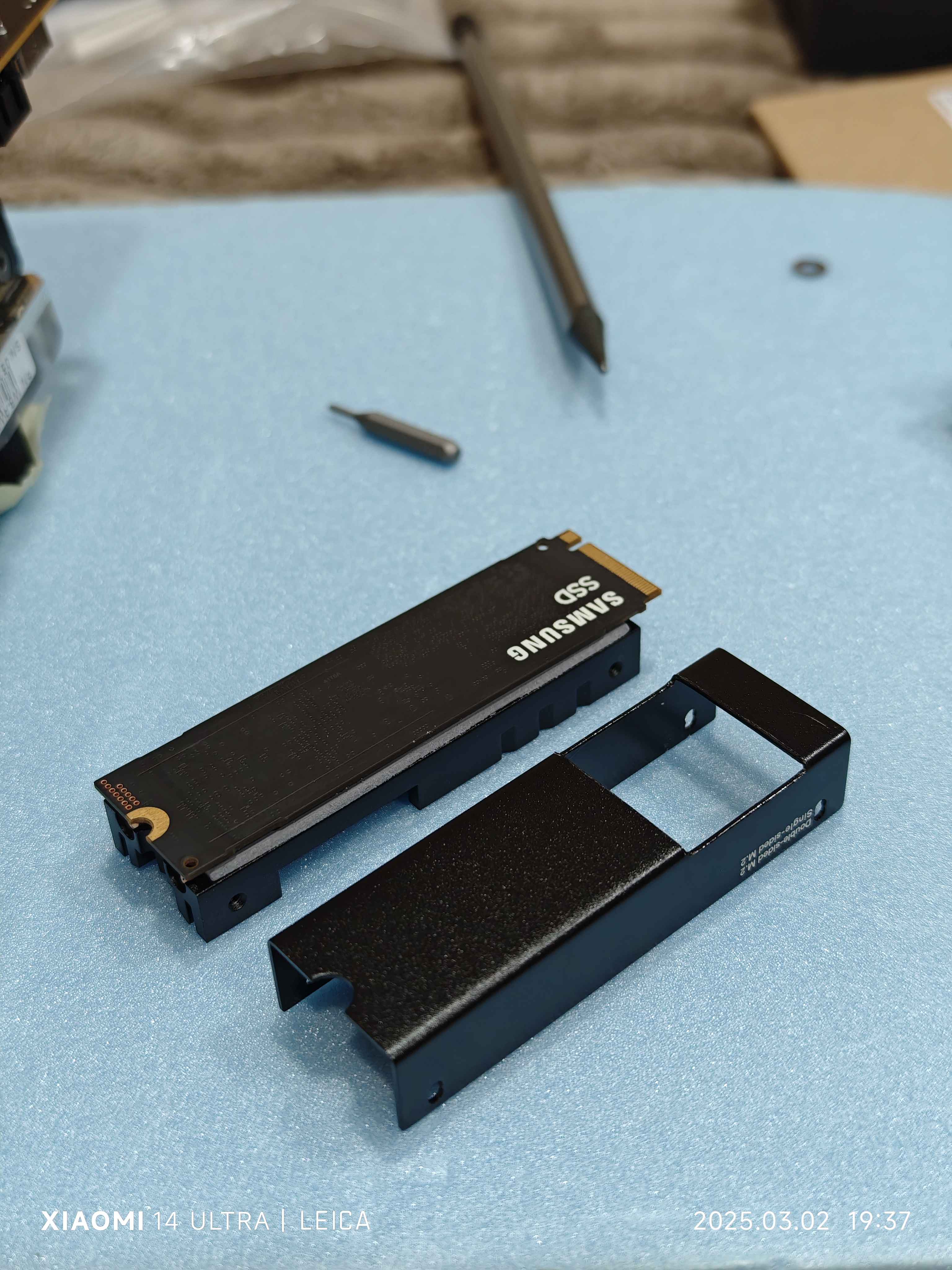

В итоге, чтобы закрепить 1 ТБ М2 в кобуре на плате, пришлось городить вырез:

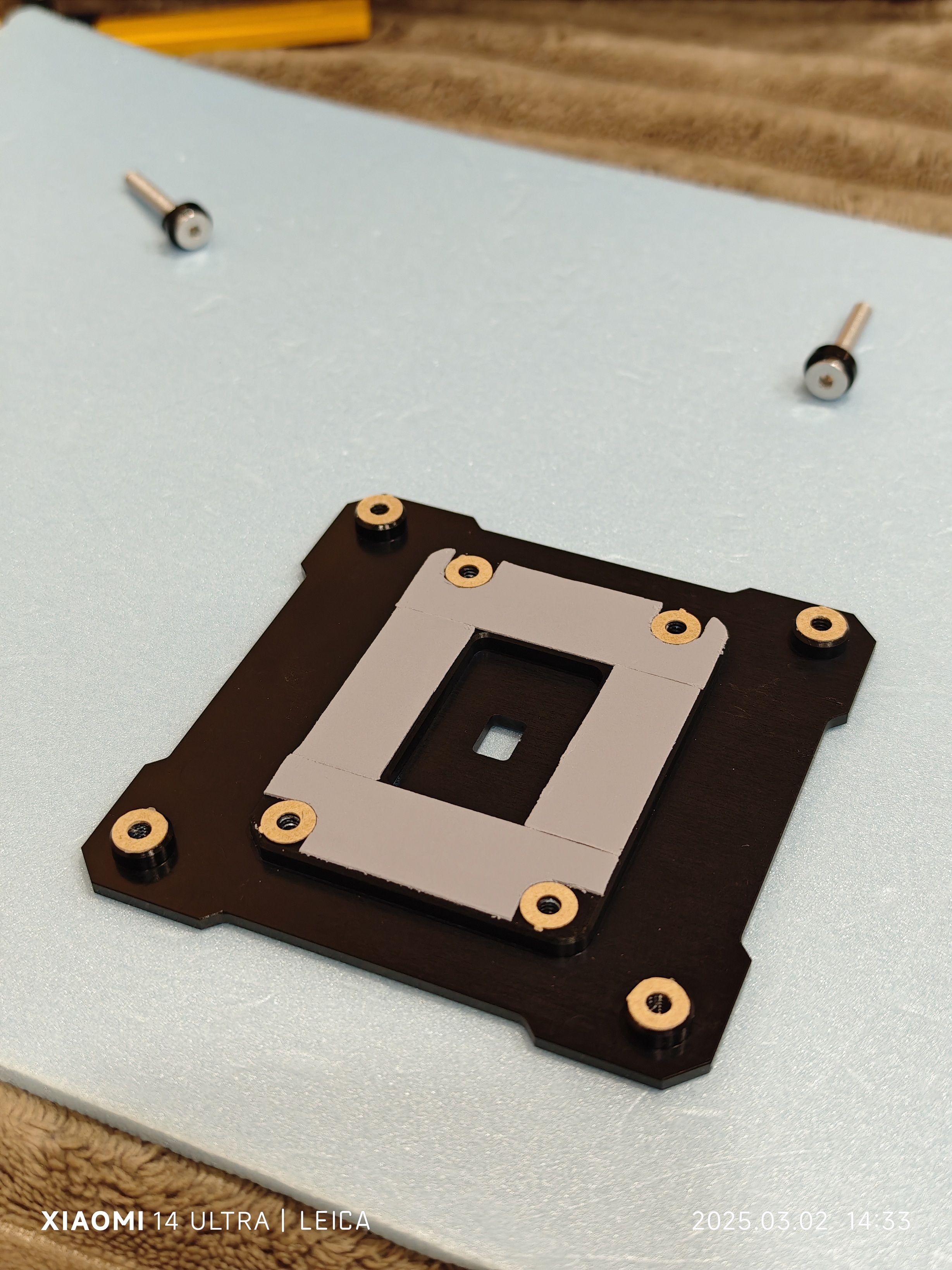

А в целом сборку у меня очень муторная, потому что я, помимо уже стоявшего ДД Айсман, и по своей внутренней хотелке и ввиду размеров платы решил усилить все это китай хэви-бэком из люминя. Но не просто усилить, а снимать им тепло с крохотной платы с мелкими радиаторами, и охлаждать это все непотребство 10-15 мм феном.
Кой-че вышло, поэтому вот:

https://www.youtube.com/shorts/CiKs_tLIrlY

Фен - 9015 Термалрайт, зачем-то они поставили в него из2 версию ФДБ, но пусть будет Фен хорош, можно спокойно крутить до 1500 об, ну и если уж хочется турбо - то и до полных 2700
Крепления фена подточены под межцентровые расстояния 1700 сокета (78х78), на фене крепления 82х82. Гравер и фреза сделали свое дело.

Еще немного удивляет крепления батарейки - на мси она скрыта, ну и елы - вы зажали кнопку сброса биоса, кмн, 21 век!

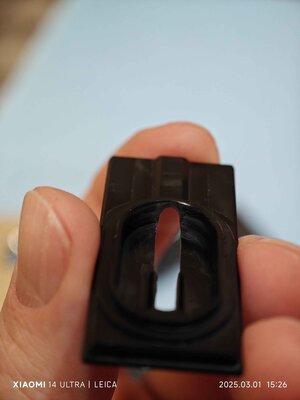

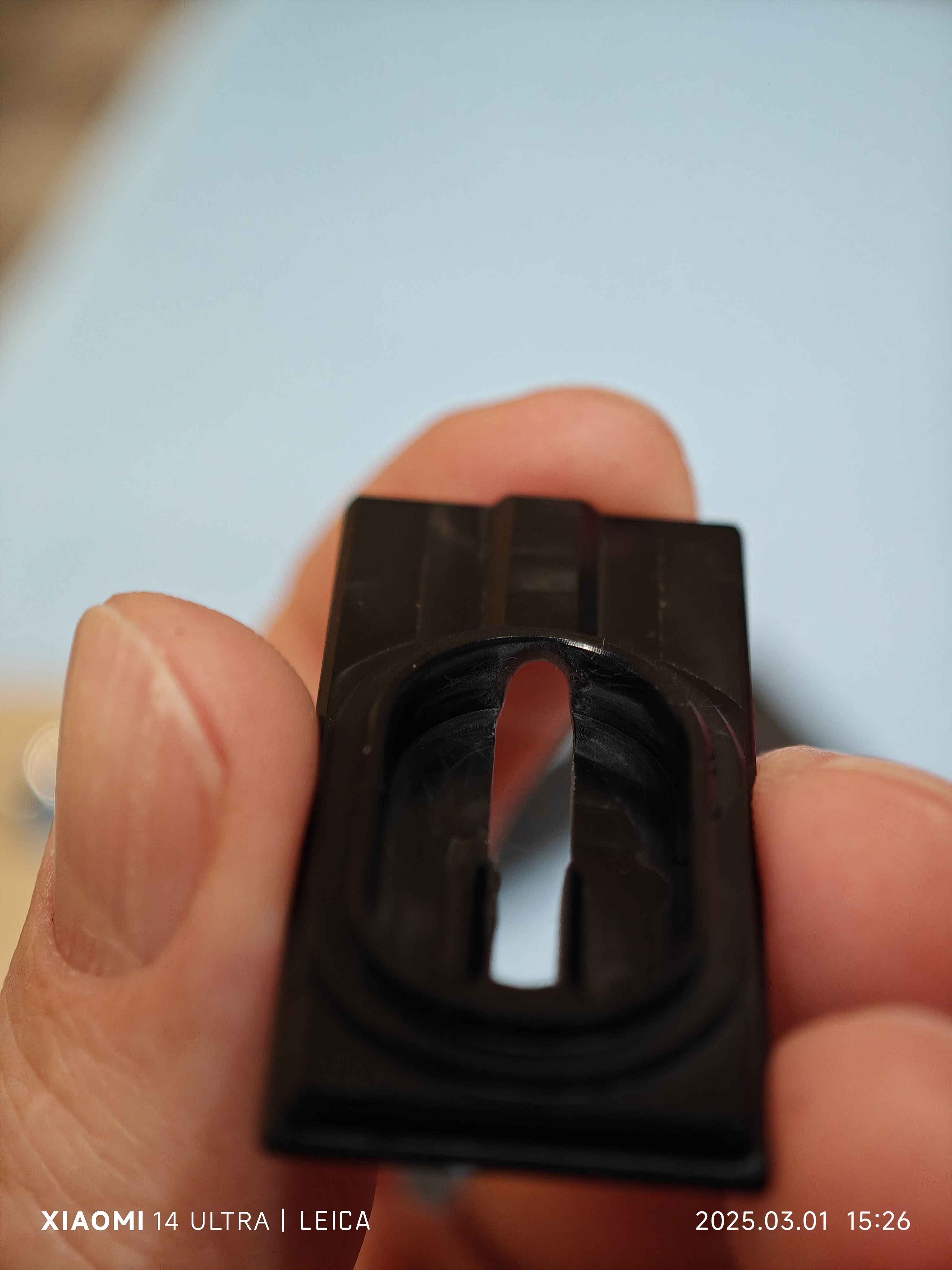

До кучи доработал ДД айсман, подпилил джет вот таким образом

Сделан АККУРАТНЫЙ пропил, и топ блока перевернут входм вверх - там пропил бьет строго в зону малых ядре, а также сделан скос для поступления жижи в дальнюю закрытую часть джета.
Почему топ перевернут: потому что чип на проце смещен вверх, а поскольку джет симметричный, то его центральная - она же главная, чуть менее 1/3 размером, часть - она бьет низко, малые ядра остаются без внимания. Переворот верха решает эту проблем, вся прорезь вместе с добавленной фигачит прямо в зоны Е+Р.
Посмотрим на эффективность этого решение, в стоке у меня под линксом сильно грелись малые ядра - были горячее больших. Проблема в потоке - он скромный, и не додавливает весь джет, но также это проблема и убогого сток джета. НИКАКИХ оптимизаций и креативности.

Скоро запуск, потом отпишу.

Кстати по лайтингу кому может нужно подсмотреть тайминги для 8400

https://youtu.be/W0MMnZmY0b4?si=3XH35HMGFpnx3YOf

Товарищи камрады, прошу помощи! Расскажи/скиньте понятный гайд на андервольт.
Есть Z790 Pro RS WiFi (биос 14.02) + 14700KF, вся это радость под водой, хотелось бы сделать андервольт. Ранее был опыт подобных манипуляций, но на более старых поколениях, а тут мрак какой - то... за 6 поколений многое изменилось...

Скопируй все с видео,
память попроще разумеется, так сильно на 4х слотовой не поедет
https://www.youtube.com/watch?v=kGtgz1tHb5c

CPU Tj Max оставь Auto = 100 градусов
Fast throttle тоже самое

Запускаешь один бенчмарк, y-cruncher или cinebench
через HWinfo программу смотришь sensors
Какие там циферки Vcore, CORE_VID, температура, кол-во Watt

В первом пункте
Undervolt protection = disabled
IA CEP = disabled

потом в пункте Voltage,в самом низу
уменьшаешь значение AC до появления нестабильностей
в идеале дойти до 0.01

Спасибо за наводку, но возникло несколько вопросов:

1. Не многовато ли по Р - ядрам 5,8, а Е-ядрам 4,6?
2. Почему BCLK Frequency именно 100,25?
3. SA PLL Frequency всё же 3200?
4. VDD_CPU в значении 1.490 выглядит как-то агрессивно или это норм?
5. Cache LLC level 1 так же как-то брутально, разве нет? Может быть 4 lvl?
6. VDD_IMC voltage как я понимаю, лучше не трогать, оставить в стоке, т.к разгона памяти не предполагается, пока что хватит профиля?
7. Voltage Override 1.350 - Это я так понимаю, зафиксировали напряжение на Р-ядрах? Не много ли? Это же + - вроде стоковое значение?
8. E-core L2 Voltage Override 1.250, как я понимаю, тоже фикс, на котором всегда будут работать малые ядра? Нормальное значение?
9. Так же сюда и Ring voltage - 1.350
10. System Agent voltage override 1.260 - это вообще что?

Заранее извиняюсь, если некоторые вопросы покажутся глупыми, но как писал ранее, немного отстал от темы....

Нахрен надо бро, оставляй сток, производительности и так за глаза

мамка может занижать в авто частоту, это ни на что не виляет, просто для красоты числа 100
зафиксируй не больше 1.25 напряг на проц и забей на разгон

CHiCHo
Ну что там, был старт, хотелось бы увидеть результаты манипуляций с радиаторами?

666Spirit666
не копируй конфиг, просто так сделай для начала

Nikolayovich
да очень медленно все идет, примерно по часу-два вечерами))) Подготовка и уборка после больше времени отнимают
Контур собрал, проверил на утечки, так что вечером (ТТТ) пуск. Пока без обвеса, прокачка и работоспособность.
Может сегодня и дособеру полностью, но, возможно, что уже в выхи.

Как на лайтинге гнать память до 8800 не привлекая внимания санитаров)

https://www.youtube.com/live/QNiD4fcN_Y ... hbNw1hKXj4

xzqtr на моем мутанте
VDDQ_TX тобиш VDD_IMC по асрок 1.29v максимально тренирует,
дальнейшее повышение приводит к провалу тренировки
У него в auto без проблем 1.4 ставится

max1g вот поэтому хочется полноценный KS конечно

Разницы после 7200 мало так что хрен с ним
https://www.overclock.net/threads/offic ... t-29434701

max1g ну так то да, просто сабж показал, что даже мутант имеет право на жизнь без проблем, интересно нащупать предел мутанта на лайтинге

Покамесь для проца нашел лучший варик такой
Voltage
CPU/Cache Voltage - Fixed - LLC 1 - 1.37v
AC 0.01
DC 0.34

FIVR -
Все вольтажи авто кроме
E Core Voltage +125

Чет малось непонимаю как просто накинуть побольше SVID Vout вольтажа
В таком конфиге Y-cruncher SFP дает 400W и такие напряги
VID ~1.29v SVID Vout ~1.285v ~Vcore 1.36v


Если крутить в FIVR Core voltage offset(там прям написано Gloal domain)
это только на Core VID напрямую влияет как я понял, стабильность не прибавляется
