Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Всём здравствуйте, подскажите RTT NOM присутствует в биосе ASRock?

10qwer https://imgur.com/a/M5Y1pxV
а, скриншота нету, но чето видел там RTT NOM пункт

Облазил всё, не нашёл. После гигабайта на ddr4 как-то непонятно все

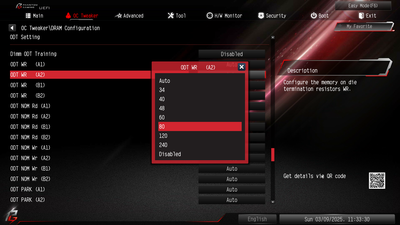

10qwer во вкладке- Dram Configuration должно быть.

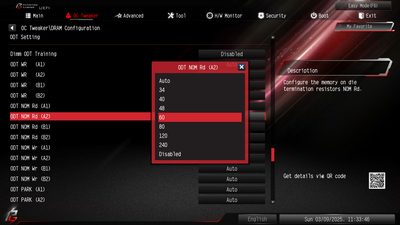

там где Nom. на каждый слот (если память в А2/В2- там и ставим значения)

🤝
А Dimm ODT Training в Disabled?

Да, вы же планируете вручную прописать значения.

народ, кто на айке молнии.
По биосу.
Есть ли там:
- банальный поиск?!
- настройка тренировок памяти
- настройка частот ВРМ проца и пмика памяти
- почему нельзя понизить напряжение 0.82 на мосту ниже 0.78?!
- верно ли, что на всех асроках изменение СА ведет к тренировке памяти, а вдд2 (CPU VDD) - не ведет?
Потом еще закину пару вопросов, не помню точное название пунктов, что они дают.
Например. что-то типа cpu vcore compensation. Это аналог лайт лоад на МСИ?

типа да.
по поиску- х-з. не юзал
настройки тренировок минимальны.
частоты врм проца точно нет.
а по памяти не понял.
по СА- х-з, не наблюдал.

ну вот это:


Вообще, после опыта с Асус, МСИ, Асрок, самый лучший биос по продуманности, удобству - МСИ.
Асус ваще жесть, еще и тупит.
Асрок - нет банальнейших вещей, типа поиска нужной настройки. Я вообще в осадок выпал с этого...

Да!

++

У меня 0.77 В, но я зафиксил на 0.82, нету там большей разницы.

да- есть такая 1 опция. Остального нет.

max1g https://m.youtube.com/watch?v=kGtgz1tHb5c
Спасибо скопирую настройки этого овера

ну это видел, да.

ну так, на моей полоске алюминия даже от этого есть у меня 0.78, а вот авто ставит - фз почему, - 0.88 Вместо 0.82

Нет смысла. Это настолько индивидуально, насколько может быть. Только самому и руками

Еще открытия по плате
Делаем скриншот из биоса.
Пока система временная на ССД во внешнем ЮСБ боксе.
Подключена флешка фат32.
Куда созранила плата скрины?
Правильно - на 100 МБ раздел загрузчика
Ля, ну это же капец, ну хлопцыыыы!!! Как так можно-то?!

кстати, может кто знает сочетание с Ф12, чтобы дало выбрать раздел сохранения? Стрл там или еще что?
ПРишлось добывать скрины через диск Стрельца, с него грузиться...

У меня так само, а 1.05 - 1.1!

CHiCHo Подскажите,что бы эту фольгу снять(радиатор) с чипсета,какие там винты, легко снимается?
У меня комп уже собран головняк теперь такой,но чип до 84 аж прогревается.... какая у з790 рабочая температура вообще.

40-50° в простое.
