Для серьёзного (напряжения 1.35-1.45 В, частота 3.8 и выше) разгона под любыми нагрузками топовых Ryzen плату смотрим в ценовом диапазоне от $150-200. Платы в пределах примерно $100-150 в таких условиях жить будут, но при наличии частых продолжительных нагрузок практически всем потребуется направленный обдув цепей питания процессора.
Ниже $90-100 платы под указанный разгон старших Ryzen, по моим впечатлениям, лучше не брать вообще. Например: Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #14764921 (ASUS Prime B350M-A - $89). Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #16830207. Такие платы больше годятся для Ryzen с четырьмя физическими ядрами (шесть в разгоне при 1.4 В - уже риск).

Нагрев, о котором говорится в большинстве случаев, обычно достигается под синтетическими тестами. В реальной жизни Вы такого рода нагрузку практически не встретите и нагрев будет ниже. Но тут другое: у мосфетов действительно рабочая температура указывается до ~125-150°, но КПД-то с нагревом падает! Мосфет может работать, но нужный ток - уже не выдавать. Так что когда в синтетике греется более 100° C и для стабильной работы нужен обдув - вот тут уже повод задуматься, ибо и в реале будет 70-80, что довольно нежелательно.

1usmus
Выскажите свое мнение для ryzen 2600 под разгон имеет смысл покупать:
MSI B450 gaming pro carbon ac / MSI x470 gaming plus ? 11000р/11700р
Или будет достаточно: MSI B450 Tomahawk / MSI B450 gaming plus / Asus Prime B450 plus / Asrock B450 A-pro4 ? 7900р/7500р/7900р/6700р
По серединке еще есть: Asus TUF B450-PRO GAMING 9250р, про нее мало инфы, не пойму толи она почти MSI B450 gaming pro carbon ac, толи она почти MSI B450 Tomahawk...

А память на CH6 тносительно CH7 разве не намнгого хуже гонится?
Читал где-то что CH7 более всеяден к не b-die. А допустим к какому-то хуниксу.
Или это не так?
Ато вон недавно провтыкал акцию на CH6 когда она за цену x470 gaming pro продавалась)

Всем привет, вчера накатил на B350 Tomahawk новый биос, и увидел что добавили новый пункт регулировки BCLK. Хотел спросить владельцев аналогичной платы, может что еще добавили?
https://ru.msi.com/Motherboard/support/ ... #down-bios

У меня r7 2700x на штатном кулере, плюс память G.Skill Ripjaws V 16GB DDR4 16GVRB Kit 3200 CL16 F4-3200C16D-16GVKB, на asus x370 prime pro с пресетом с этого же форума даже на 3000 не стабильно работает(про профиль в биосе вообще молчу, на нем стартануло только раза с 5 с пачкой синей экранов), сейчас работает на 2933 CL16, вот задумался поменять на что то пажоще. Подскажите пожалуйста, имеет смысл менять мать или память? Планируют поставить Dark Rock 4, чуть погнать проц и погнать память чем выше - тем лучше, при этом не переплачивая 5к за 100mhz

1karo, SoC напряжение в стоке?

Уже вроде не первый пост вижу что BCLK дали потрогать в новых биосах. С чего бы вдруг такая щедрость.
Асус кстати тоже начал выкатывать новые биосы, правда выборочно как-то.

Я тоже хз, но щедрость не особо большая разбег от 100-104 (либо режим авто)
хотелось бы чтобы p-state дали регулировать, для разгона

на MSI X470 Gaming PRO тоже вышел новый биос


вопрос по SATA hotplug function - а это отключаемо вообще?
что дало по 1п ?

Если вы переживаете о том чтобы не переплачивать за 100 мгц. Зачем тогда оно вам?
Зачем вам вообще что-то гнать и менять память. Получить 7% прирост?
Не хватает 10 фпс до сотни? Или рендерится на 20 сек дольше.
Выгода от установки потом 3700x проца через пол года будет многократно выше чем гемор с памятью и покупкой новой платы.

Есть лишние денежки) То меняйте уже все. CH7, память отборные b-die.
А еще лучше - просто расслабтесь) У вас нормальная система))

Это по умолчанию ВЫключено. В BIOS напротив порта SATA - включаешь HotPlug и можно подключать\отключать SATA винты, как флешки! Не перезагружая компутер. У меня на корпусе SATA дос-станция - очень удобно.
Просто это работало и на старых версиях BIOS.

Заметил больше частот памяти предлагает, появилась например 2733. А раньше 2666--2800.

Подбирайте CLDO_VDDP, уж 3200CL16 практически на любой памяти поднять можно.

Возник вопрос по CH7, слазил на офф и так непонял , оба M.2 могут работать с SSD mvme pci-e 4x и первый PCI-e 16x от этого не страдает?

А если это 32Гб двуранг? Что-то вроде - 3200 MHz Trident Z (F4-3200C16D-32GTZSK)
Без поднятия напруги можно добраться?

С двурангами тяжелее, обычно потолок 3100, редко 3200. Напруги при этом требуются уже недетские. В статистике есть результаты двуранга 2х16 - для прогноза мало, но все же.

Подскажите, пожалуйста где питание лучше:
MSI B450 Tomahawk
Asus TUF B450M-PRO GAMING / Asus TUF B450-PRO GAMING
MSI B450M MORTAR

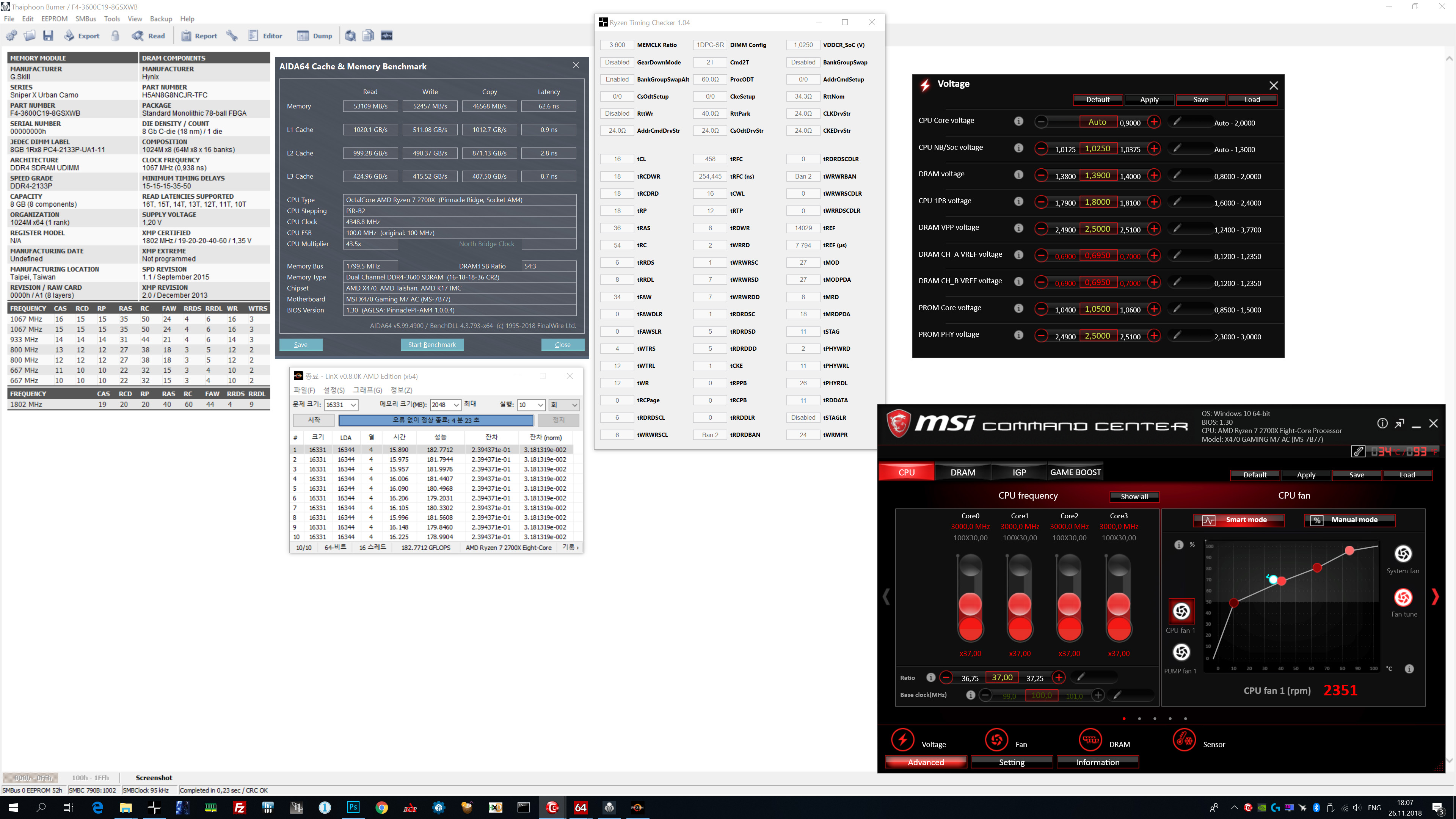

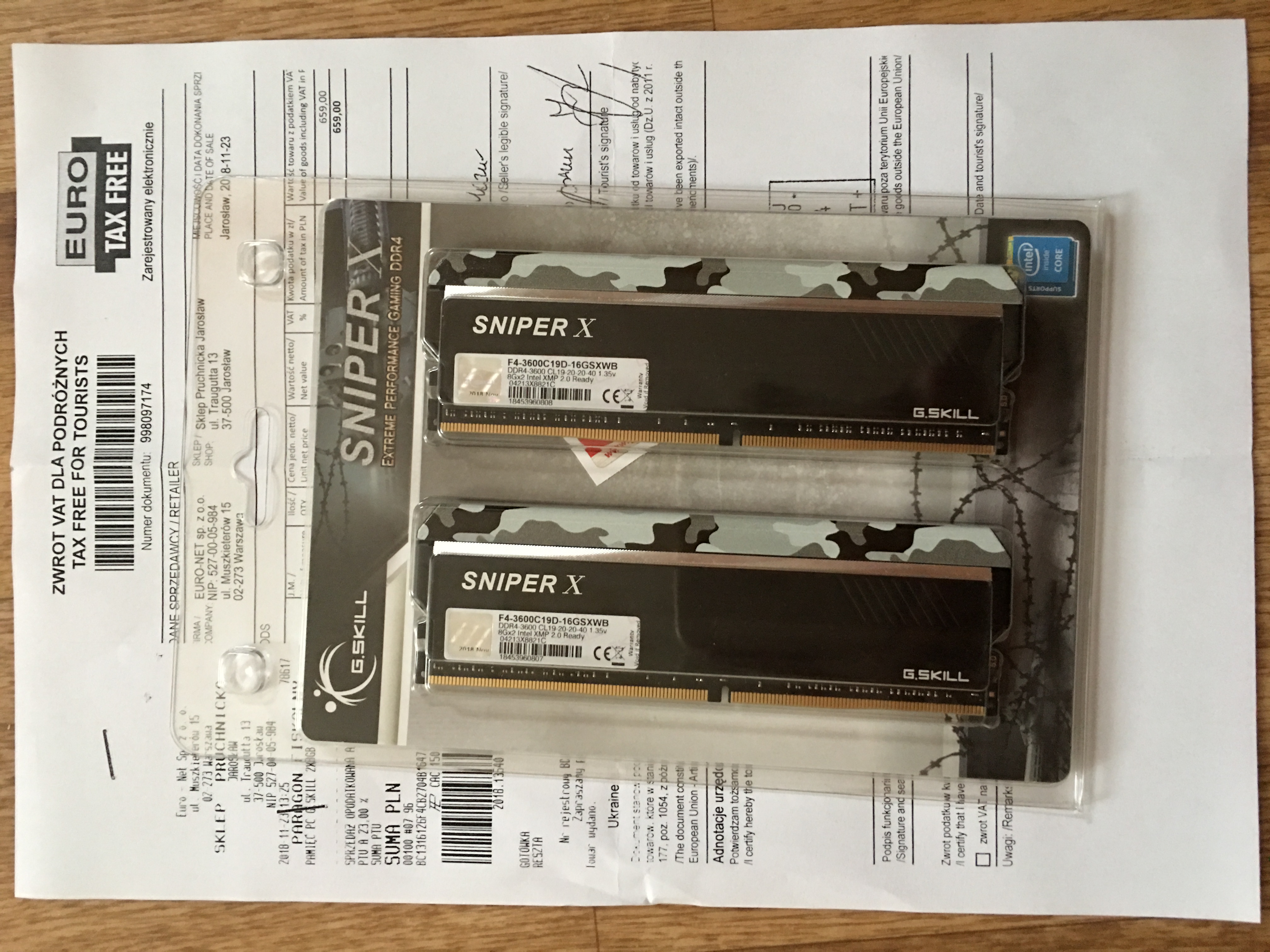

Hynix CJR 18nm + Ryzen , проба пера 3600CL16 safe


UPD1: для работы XMP профиля с 3600 достаточно 1,32 вольта
UPD2: пресеты с калькулятора нерабочие , что и требовалось доказать , не зря взялся их достать и мучать
UPD3: час потребовался чтоб довести память до ума и это сейф пресет, в фасте есть надежда на CL15 или даже 14
стартует этот пресет с 1.34, на 1.36 ошибок очень мало, на 1.39 их нет. Это существенно расходится с пресетами от Reous, у которого даже на 3800 1.35V.Интересная фишка, которую увидел при настройке, так это то что если память тренировать на 1.5 даст самую лучшую стабильность. Не знаю это особенность М7 или других плат тоже, буду проверять. Из минусов в памяти якобы нет датчиков температуры, что меня просто шокировало. Их плюсов, просто офигенный результат, при цене ниже самсунга на 50%.



Как считать максимальный ток для материнской платы которую хотим купить и краткий ТОП по мосфетам

Вариант 1, узнаем какие мосфеты нижнего плеча установлены на нашей плате https://www.hardwareluxx.de/community/f ... 55146.html и умножаем на кол-во реальных фаз. Фазы которые управляются через двухканальный драйвер умножаются на 2, усиленные фазы не умножаются, но считаются как большая фаза, которая имеет небольшой запас относительно фазы с одинарным набором элементов.

Так же я для вас подготовил список популярных мосфетов которые есть в наших платах. Ясен пень список не полный. Жирным выделил то что нам нужно и интересно.

Vgs.on=10V Tj=25C
Rds.on typical / max (mOhm) - Id (A) - R.ds.on adjustment for Tj=125C (percent)

Отличные
SinoPower SM7341EH (dual) - 1.0 / 1.2 - 25A - +50%
NikoSem PK612DZ (dual) - 1.4 / 1.9 - 20A - +90%
FairChild FDPC5030 (dual) - 1.9 / 2.4 - 25A - +40%
OnSemi 4C86N (dual) - 1.7 / 2.6 - 30A - +50%
Ubiq QN3107 - 2.1 / 2.6 - 30A - +40%
TI CSD87350 (dual) - 2.1 / 2.8 - 20A - +30% Vgs.on=4.5V, Vgs.on.max=8V
OnSemi 4C024N - 2.3 / 2.8 - 30A - +50%
SinoPower SM4503 - 2.5 / 3.0 - 20A - +50%
NikoSem PK632BA - 2.1 / 3.3 - 20A - +60%
Infineon IR3555 - ~30A

Нормальные
NXP PH4030AL - 2.72 / 4.0 - 15A - +50%
OnSemi 4C06N - 3.2 / 4.0 - 30A - +50%
Vishay SiRA12BDP RA12 - 2.7 / 4.3 - 10A - +40%
Vishay SiRA12DP RA12 - 3.2 / 4.3 - 10A - +50%

Плохие
AdvancedPower AP4024GEMT - 3.5 / 4.5 - 20A - +40%
Ubiq QN3054 - 3.8 / 4.8 - 30A - +40%
SinoPower SM4336 - 4.4 / 5.3 - 30A - +50%
NikoSem PK618BA - 3.7 / 5.5 - 20A - +60%
SinoPower SM4364 - 4.7 / 5.7 - 40A - +50%

Считаем Кросхейр 6 , там стоят CSD87350, 4 фазы * удвоитель * 20 = 160А
Кросхейр 7, IR3555 , 5 * 2 * 30 = 300А

Якобы много, но это теоретический максимум, реальный это на 20-30% ниже. В варианте 2 я напишу, почему мы делим на 1,2-1,3.

*Эти числа средний результат по больничке, с учетом типичного хренового поверхностного монтажа, хреновых медных подложек, медных дорожек и прочей радости. Ток с ростом температуры падает, потому не накрытые мосефты радиатором имеют куда худший КПД. Придираться к этим числам не стоит, нюансов телега и в основном инфа взята с OCN ибо у меня б жизни не хватило все протестировать.

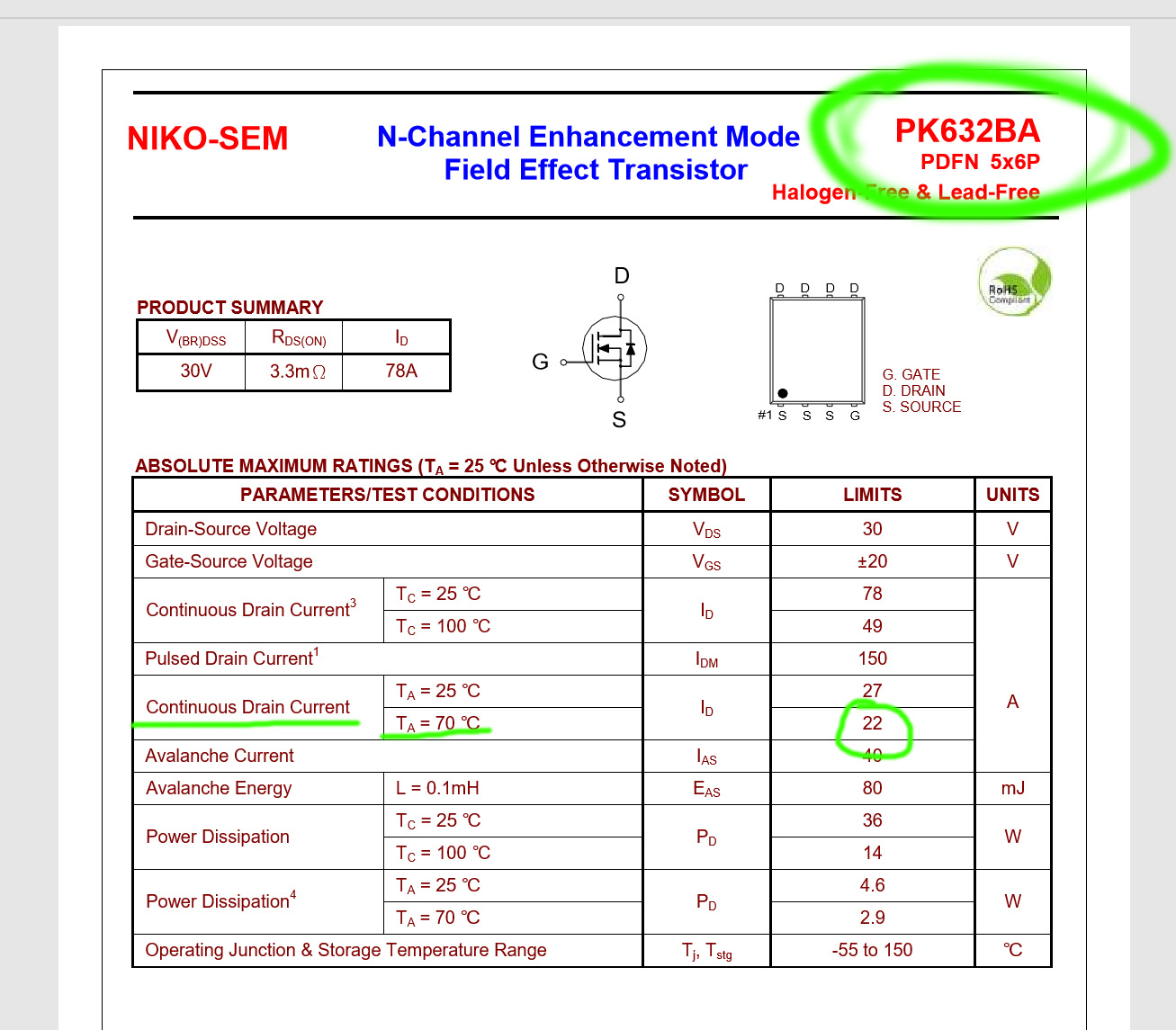

Вариант 2, аналогичен первому, только нам самим придется искать даташит в интернете, находить в нем пункт Continuous Drain Current <= 10s* для температуры 70 или 80 и смотреть сколько ампер написано.
Аналогично первому варианту умножаем на реальные фазы, удвоители (если есть). Так же нам придется разделить наш результат на 1,2 - 1,3, это та самая наша страховка от того, что монтаж и условия не идеальны. В даташитах так же иногда встречаются результаты "ненормального" монтажа, они очень маленькие и вас могут повергнуть в шок. Именно по этой причине мы смотрим на числа с рекомендуемым монтажом.



*Это типичная работа в VRM(ключевой режим) - широтная модуляция. Ширина импульса и представляет из себя Continuous Drain Current по сравнению с Pulsed Drain Current (Idm - Pulse duration ≤ 50 µs. Duty cycle ≤ 0.01%.).

это только для тех, кому доступен DRAM boot voltage?

прошу также проверить, улучшит ли результат увеличение tWTRS >4. У меня на самсунге при рекомендации калькулятора 4 клинит биос наглухо, оставил автозначение 6 для 3400-3466, полет нормальный.

одно и тоже


да хоть 100500А,до такого тока никто тут процы не гонит,даже я

моя гигабайтина

Dark_Cloud
Да к сожалению, для тех кому доступно напряжение тренировки, некоторые биос моды открывают.
Но как вариант можно пробовать устанавливать профиль XMP , но менять ему рабочее напряжение, тогда система тренируется по рекомендациям АМД которые в микрокоде, но систему запускает на том что указали. Это не точно, нужно проверять

Ничего не вашает биос или систему, tWTRS минимум 4 нужен для 3400-3466 , и для 3600 особенно . Возможно ошибка в биосе , если такой параметр создает такие проблемы, этого быть не должно.

Добавлено спустя 2 минуты 36 секунд:


согласен, 120 для 2700Х c головой
